晶体中的电子输运
pgan hemt原理
pgan hemt原理
PGAN HEMT（Pseudomorphic High-Electron-Mobility Transistor）是一种半导体器件，属于高电子迁移率场效应晶体管（HEMT）的一种。
PGAN HEMT是一种异质结构的器件，通常在GaAs材料上实现。
以下是PGAN HEMT的基本原理：
1. 异质结构： PGAN HEMT的核心特点是其异质结构。
它通常由GaAs（镓砷化物）材料构成，其中包括镓铝氮化镓（GaN/AlGaN）异质结。
这种异质结构在晶体中引入了一个电子气层，提供了较高的电子迁移率。
2. 电子气层：在GaN/AlGaN异质结构中，AlGaN层的带隙较大，而GaN层的带隙较小。
在这两层之间形成了一个电子气层，其中电子迁移率较高。
这使得PGAN HEMT在高频应用中表现出色。
3. 电子输运：电子在GaN层内运输，而AlGaN层则在电子的输运方向上形成势垒，形成电子气层。
这种结构有助于提高电子的迁移率和载流子浓度，提高器件的性能。
4. 高电子迁移率：由于电子气层的存在，PGAN HEMT具有比传统HEMT更高的电子迁移率。
高电子迁移率有助于提高器件的频率响应和工作速度。
5. 应用： PGAN HEMT广泛用于射频（RF）和微波应用，如通信设备、雷达系统等。
由于其高电子迁移率和良好的高频特性，PGAN HEMT在这些领域中能够提供卓越的性能。
需要注意的是，PGAN HEMT的设计和制造可能涉及到复杂的材料工程和微纳米加工技术。
对于详细的电子输运、能带结构等具体原理，更深入的了解可能需要深入研究相关文献或专业领域的教材。
电子输运与量子点
电子输运与量子点导言：电子输运是指电流在材料或器件中的传输过程。
电子输运的研究对于理解材料的电导性质以及开发高效率的电子器件具有重要意义。
量子点是一种纳米级的半导体颗粒，具有独特的能带结构和量子尺寸效应，因此在电子输运研究领域引起了广泛的关注。
本文将介绍电子输运和量子点的基本概念、特性以及其在电子器件中的应用。
1. 电子输运的基本概念电子输运是指电荷载流子在导体或半导体材料中的运动过程。
在晶体中，载流子主要包括电子和空穴。
电子传输通常遵循欧姆定律，即电流与电压成正比。
而在半导体中，由于能带结构的存在，载流子的输运过程受到多种因素的影响，例如载流子浓度、载流子迁移率、散射等。
2. 量子点的基本特性量子点是一种纳米级的半导体颗粒，其尺寸通常在1-10纳米之间。
由于其尺寸远小于传统的宏观材料，量子点具有许多独特的物理和化学特性。
首先，量子点的能带结构发生量子限制效应，能级间距由于其尺寸的变化而发生显著改变。
其次，量子点具有高表面积和界面效应，使其在光电子、催化等领域具有广泛的应用前景。
3. 电子输运在量子点中的特性在量子点中，电荷载流子的输运行为受到量子尺寸效应的显著影响。
一方面，由于能级的量子约束效应，量子点中的载流子能级分立，导致量子点的能带结构发生变化，从而影响载流子的输运特性。
另一方面，量子点的尺寸与载流子散射过程密切相关，尺寸减小会导致散射机制的变化，进而影响电子的迁移率。
4. 量子点的电子器件应用由于量子点具有独特的能带结构和光学性质，因此在电子器件中具有广泛的应用前景。
其中最具代表性的是量子点显示技术。
利用量子点的窄带隙特性和高色纯度的荧光发射，可以实现高对比度、广色域以及低功耗的显示器件。
此外，量子点还被应用于光电探测器、太阳能电池、发光二极管等领域，以提高器件的性能。
结论：电子输运和量子点是当前材料科学和电子器件研究领域的热点。
电子输运的研究有助于揭示材料的电导性质和器件的工作机制，而量子点作为一种纳米级半导体材料，具有独特的能带结构和量子尺寸效应，对电子输运具有显著影响。
固体物理-例题思考题习题集及答案
不同的晶体结构，不同的B格子，可以属于相同的群，例如，B格子分别为fcc和bcc均
属于Oh群。 13. 七种晶系和十四种 B 格子是根据什么划分的？
七种晶系：B 格子的点对称性的种类数只有 7 种，称之为七种晶系。
十四种 B 格子：B 格子的空间对称性的种类数共有 14 种，称之为 14 种 B 格子。
i
a 2
(
−
k
x
+
k
y
+
k
z
)
i
a 2
(
−
k
x
+
k
y
−k
z
)
i
a 2
(
−
k
x
−k
y
+
k
z
)
i
a 2
(
−
k
x
−
)
=E
at s
－A－2B×
] a
⎡⎢ei 2 (kx +ky ) ⎣
cos
a 2
kz
+
a
ei 2(kx −kz
)
cos
a 2
kz
+
a
ei 2 (−kx
+ky
)
cos
a 2
kz
电力晶体管工作原理
电力晶体管工作原理电力晶体管是一种常用的电子器件，常见于电力控制和电力放大电路中。
它是一种由半导体材料制成的三极管，具有放大电流和开关电路的功能。
电力晶体管的工作原理是基于PN结的电子输运和控制。
我们需要了解PN结的结构和性质。
PN结是由P型和N型半导体材料的结合而成。
P型半导体材料中掺杂有大量的电子空穴，而N 型半导体材料中掺杂有大量的自由电子。
当P型和N型材料相接触时，自由电子和电子空穴会发生扩散，形成一个空间电荷区域。
在该区域中，自由电子和电子空穴会发生复合，形成正负离子。
这个空间电荷区域就是PN结。
在电力晶体管中，PN结有两个重要的区域，即基区和发射区。
基区是一个相对较窄的区域，主要由P型半导体材料构成。
发射区是一个相对较宽的区域，主要由N型半导体材料构成。
在基区和发射区之间，有一个非常细小的区域，称为射极结。
当电力晶体管处于正常工作状态时，基区和发射区之间会有一个正向偏置电压。
这意味着基区的P型材料连接到正极，发射区的N型材料连接到负极。
在这个条件下，基区的P型材料中的电子空穴会被推动到射极结，而发射区的N型材料中的自由电子会通过射极结进入基区。
当发射区的自由电子进入基区时，它们会与基区P型材料中的电子空穴发生复合。
这个过程会导致基区中产生大量的电子空穴对。
这些电子空穴对会向基区的反向接面扩散，形成集电区。
由于基区与发射区之间的电流增大，集电区中的电流也会增加。
这是因为基区的电流增加会导致集电区的电流增加。
因此，电力晶体管的放大功能就体现在这个过程中。
当输入信号施加在基区时，它会引起基区的电流变化，从而使集电区的电流也发生变化。
这样，电力晶体管就可以将输入信号放大到更大的电流范围。
电力晶体管还具有开关功能。
当输入信号施加在基区时，如果信号电压较低，基区的电流会很小，集电区的电流也会很小。
这时，电力晶体管处于截止状态，相当于一个开关断开的状态。
而当输入信号电压较高时，基区的电流会增大，集电区的电流也会增大。
电子物理学中的电子输运与电子注入
电子物理学中的电子输运与电子注入电子物理学是研究电子在材料中的性质和行为的学科，它对于当前的电子学技术和材料科学发展至关重要。
其中电子输运和电子注入是电子物理学中的两个基本问题，它们在半导体器件和材料中的应用非常广泛。
一、电子输运电子输运是指电子在材料中运动的过程，它是半导体器件及电子学技术中的重要基础问题。
在半导体中，电子的输运是由晶格振动导致的，因此其输运性质与晶体结构和晶格振动的性质密切相关。
在宏观上，电子的输运可以用电导率和电阻率等物理量来描述，而微观上则需要考虑电子的散射和能量转移等问题。
对于半导体材料，其晶格结构决定了其电子输运的各种性质。
例如，不同晶体结构的半导体材料具有不同的电导率和导电性质。
在晶体中，出现电子波动和电子云等现象，随着温度升高，阻力变大，电阻率也会随之增加。
另一方面，电子的散射也是电子输运的一个重要因素。
电子散射可以分为弹性散射和非弹性散射两种。
弹性散射是指电子与物质之间的相互作用不改变电子的能量，而非弹性散射则是电子与物质之间的相互作用改变了电子的能量。
正是由于这种相互作用，导致电子在材料中的输运变得更加复杂，也为今后的材料研究提供了更多的思路和方法。
二、电子注入电子注入是指将能量高的电子注入到材料中的过程，它与电子输运密切相关，其应用在电子学技术中非常广泛。
电子注入可以通过不同的方式来进行，例如加热、注入电流和光照等。
在注入电子的过程中，电子的能量和动量会对材料的性质产生影响。
以热电子注入为例，高温中的自由电子会受到材料中的电场作用而加速并进入材料中。
一旦电子进入材料中，它们与材料中的物质相互作用，导致材料的相变和化学反应等，这些反应会反过来影响电子的运动情况。
另一方面，光照注入也是电子注入的一种方式，它可以通过吸收光子的能量来提高材料中的电子能量。
在此过程中，光子与材料中的电子相互作用，导致电子的动量和能量发生变化。
这种方法可以用于研究材料的电子输运特性和光电转换现象。

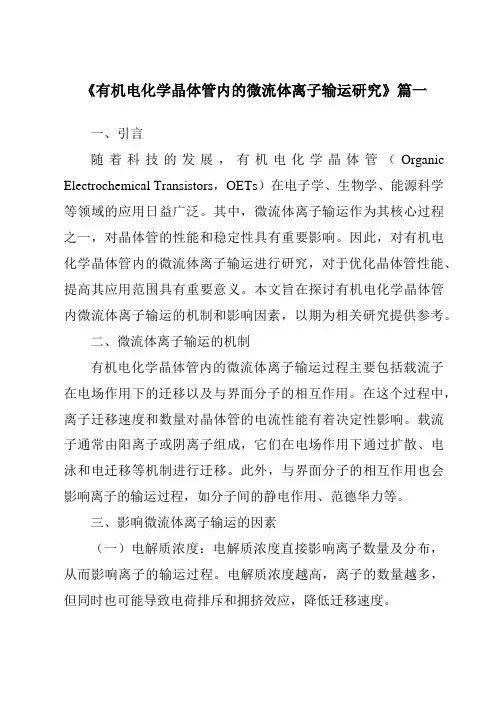

《有机电化学晶体管内的微流体离子输运研究》
《有机电化学晶体管内的微流体离子输运研究》篇一一、引言随着科技的发展，有机电化学晶体管（Organic Electrochemical Transistors，OETs）在电子学、生物学、能源科学等领域的应用日益广泛。
其中，微流体离子输运作为其核心过程之一，对晶体管的性能和稳定性具有重要影响。
因此，对有机电化学晶体管内的微流体离子输运进行研究，对于优化晶体管性能、提高其应用范围具有重要意义。
本文旨在探讨有机电化学晶体管内微流体离子输运的机制和影响因素，以期为相关研究提供参考。
二、微流体离子输运的机制有机电化学晶体管内的微流体离子输运过程主要包括载流子在电场作用下的迁移以及与界面分子的相互作用。
在这个过程中，离子迁移速度和数量对晶体管的电流性能有着决定性影响。
载流子通常由阳离子或阴离子组成，它们在电场作用下通过扩散、电泳和电迁移等机制进行迁移。
此外，与界面分子的相互作用也会影响离子的输运过程，如分子间的静电作用、范德华力等。
三、影响微流体离子输运的因素（一）电解质浓度：电解质浓度直接影响离子数量及分布，从而影响离子的输运过程。
电解质浓度越高，离子的数量越多，但同时也可能导致电荷排斥和拥挤效应，降低迁移速度。
（二）电极材料：电极材料对离子的吸附能力和电场分布有重要影响。
不同材料的电极表面具有不同的电荷密度和分子结构，这些因素会影响离子在电极附近的迁移和吸附过程。
（三）界面性质：晶体管内有机层与电解质之间的界面性质也是影响离子输运的关键因素。
界面处的静电作用、空间位阻等因素都可能影响离子的输运速度和方向。
（四）温度和压力：温度和压力对离子输运也有一定影响。
温度升高会加速离子热运动，从而提高迁移速度；而压力的变化则可能改变电解质中的离子分布和扩散速度。
四、研究方法与进展为了研究有机电化学晶体管内的微流体离子输运过程，研究者们采用了多种实验方法和理论模型。
其中包括电化学阻抗谱、原子力显微镜（AFM）、电导率测量等方法，以及基于电场-扩散-对流耦合理论的模拟模型。
石墨烯的能带结构及其与电子输运的关系
石墨烯的能带结构及其与电子输运的关系石墨烯是一种独特的材料，由单层的碳原子组成的二维晶体结构。
在近年来，石墨烯因为其独特的电学和光学性质受到了广泛的研究。
尤其是在电子输运领域，石墨烯在提高电子速度、操作速度和功耗等方面有着广泛的应用前景。
本文将就石墨烯的能带结构及其与电子输运的关系进行深入分析。
一、石墨烯的能带结构石墨烯的能带结构是其独特电学性质的重要基础。
石墨烯的能带结构由两个部分组成：价带和导带。
价带是一个由半满的电子能级组成的能带，而导带是一个由空的电子能级组成的能带。
当石墨烯中的电子受到激发后，它们会跳到导带中，从而形成电流。
不同于其他材料的能带结构，石墨烯的价带和导带都是相交的。
这种相交的能带结构使得石墨烯的电子表现出一些非常特殊的性质。
其中最重要的是，电子表现出一种类似于相对论的行为，称为狄拉克费米子（Dirac Fermion）。
二、石墨烯的电子输运石墨烯的独特能带结构对电子的输运有着深刻的影响。
一般来说，石墨烯中的电子输运分为两种模式：扩散和隧穿。
扩散是指电子在石墨烯中通过晶格振动进行的传递。
在扩散模式下，石墨烯中的电子表现出一种类似于半球的传输模式。
这种传输模式使得石墨烯中的电子具有非常高的迁移速度和导电能力。
隧穿是指电子通过两个不连通的导体之间的空间逸出。
在隧穿模式下，电子可以穿过电势垒并传输到另一个导体中。
由于石墨烯中的电子跨越空间的能力非常强，因此石墨烯在隧穿方面的应用潜力非常大。
三、结论总体来说，石墨烯的独特能带结构使得它具有非常特殊的电学性质。
石墨烯中的电子不仅具有非常高的迁移速度和导电能力，而且还具有非常强的隧穿能力。
因此，在未来的电子设备中，石墨烯将有着广泛的应用前景。
同时，石墨烯的发现也为我们提供了一种全新的材料研究思路，或许它将带领我们打开更为广阔的材料世界。
《有机电化学晶体管内的微流体离子输运研究》
《有机电化学晶体管内的微流体离子输运研究》篇一一、引言在微电子学和电子设备中，离子输运过程对于晶体管等关键器件的性能至关重要。
尤其对于有机电化学晶体管（Organic Electrochemical Transistors，OETs）而言，其内部的微流体离子输运机制是决定其性能的关键因素之一。
本篇论文旨在探讨有机电化学晶体管内的微流体离子输运过程，分析其影响因素及作用机制，为进一步优化OETs性能提供理论支持。
二、有机电化学晶体管概述有机电化学晶体管（OETs）是一种新型的电子器件，具有低功耗、高灵敏度、可逆性等优点。
其核心部分由有机半导体材料、电解质和电极组成。
在电场作用下，电解质中的离子在有机半导体材料中发生迁移，从而改变晶体管的电导性能。
因此，了解OETs内部的微流体离子输运机制对于提高其性能具有重要意义。
三、微流体离子输运研究现状目前，关于OETs内部微流体离子输运的研究主要集中在以下几个方面：离子迁移动力学、界面相互作用以及外部因素对离子输运的影响等。
研究表明，离子迁移速率受电解质浓度、温度、电场强度等多种因素影响。
此外，电极与有机半导体材料之间的界面相互作用也会影响离子的输运过程。
因此，对微流体离子输运的研究需要综合考虑多种因素。
四、微流体离子输运机制分析（一）离子迁移动力学在OETs中，电解质中的离子在电场作用下发生迁移。
离子的迁移速率受电解质浓度、温度和电场强度等因素的影响。
当电场强度增大时，离子受到的电场力增大，迁移速率加快。
此外，电解质浓度也会影响离子的迁移过程。
高浓度电解质中的离子数量多，迁移速率快；而低浓度电解质中的离子数量少，迁移速率慢。
（二）界面相互作用电极与有机半导体材料之间的界面相互作用对离子的输运过程具有重要影响。
界面处的电荷分布、能级匹配等因素都会影响离子的传输性能。
此外，界面处的化学反应也会对离子的输运产生影响。
因此，优化电极与有机半导体材料之间的界面性质是提高OETs性能的关键之一。
晶体中电子的输运性质
r
1
(
kE
) k0
t
波包中心移动的速度为
v(k0 )
1
(
kE
)
k0
vk
1 E(k) k
E(k) E(k) v(k) v(k)
6.1.2 电子的加速度和有效质量
1.加速度
如果有外力 F作用在电子上，显然在dt时间内，外力对电
子将作功，其值为：
F
v
dt
k
根据功能原理得：
E F v kdt
2E
a x a y a z
1 2
k
2 x
2E
k
y
k
x
2E
k
z
k
x
2E
k xk y 2E
k
2 y
2E
kz k y
2E
k xkz 2E
k ykz 2E
Fx
F
y
Fz
k
2 z
上式与
a
1
F
形式类似，只是现在一个二阶张量代替了
m
，1 称其为倒有效质量张量。
m
1
1 2E
倒有效质量张量的分量为：
dk kE F v kdt
vk
1 E(k) k
(
dk
F
)
v
k
0
dt
d
(k )
F
dt
k 电子的准(赝)动量。
由电子的平均速度即可求出它的平均加速度。
a
dv dt
1d dt
kE
1
k
kE
dk dt
1 2
k
kE
dk dt
a
1 2
电子在石墨烯中的输运特性
电子在石墨烯中的输运特性石墨烯是由一层厚度仅为一个原子的碳原子构成的二维晶体结构，其独特的物理性质已经引起了广泛的研究兴趣。
其中，电子在石墨烯中的输运特性尤为重要。
本文将探讨电子在石墨烯中的输运特性的一些基本特征。
首先，石墨烯具有高电子迁移率。
电子迁移率是衡量材料导电性能的重要指标之一。
在晶体材料中，通常的电子传输是通过晶格中的原子或离子之间的散射来完成的。
然而，由于石墨烯是一个二维的材料，其结构相对简单，缺乏三维结构中存在的晶格散射中心。
这使得石墨烯中的电子迁移受到极少量的散射影响，导致石墨烯的电子迁移率较高。
其次，在石墨烯中，电子呈现出线性色散关系。
色散关系是描述能带结构的关键特征之一。
在传统的三维晶体材料中，能带关系通常呈现二次曲线的形式。
然而，在石墨烯中，电子的能量与动量之间存在简单的线性关系，即E(k) = |k|vF，其中E 是电子的能量，k是电子的动量，vF是费米速度。
这种线性色散关系决定了石墨烯中的电子具有无质量的特点，被称为狄拉克费米子。
由于电子的无质量特性，石墨烯中的电子在输运过程中不会受到布洛赫波矢的限制，可以自由地在整个晶格中移动。
此外，由于石墨烯是一个二维的材料，在其边缘或缺陷处会出现一维的电子输运特性。
这种一维的输运现象被称为量子霍尔效应。
量子霍尔效应在石墨烯中表现出特殊的性质。
正常的量子霍尔效应需要材料中存在强磁场，而在石墨烯中，由于其二维性质，只需在石墨烯表面施加较弱的磁场即可观察到量子霍尔效应。
这是因为石墨烯中的电子受到边缘的限制，只能沿着边缘运动，形成了一维的输运通道。
最后，石墨烯中的电子输运受到温度和杂质的影响。
石墨烯中的电子具有高迁移率和高速度，这使得电子输运在常温下非常有效。
然而，随着温度的升高或杂质的引入，电子与杂质或热振动之间的散射会增加，导致电子迁移率的下降。
因此，控制温度和减少杂质对于石墨烯中电子输运的优化至关重要。
综上所述，电子在石墨烯中的输运特性显示出了独特的物理性质。
半导体器件中的电子输运与能带结构
半导体器件中的电子输运与能带结构在现代电子技术中，半导体器件起着至关重要的作用。
从手机到计算机，从汽车到航空航天，几乎所有现代科技产品都离不开半导体器件。
而半导体器件的性能和行为受到电子输运和能带结构的影响。
本文将简要介绍半导体器件中的电子输运与能带结构，并探索其实际应用。
首先，我们来看看电子在半导体中的输运行为。
半导体材料内部存在两类载流子：电子和空穴。
当半导体材料受到外界电场的作用，载流子将在晶体中移动，形成电流。
这种电流称为载流子输运。
对于电子而言，它们的输运主要遵循两种机制：漂移和扩散。
漂移是指电子在晶体中受到电场力的作用而移动，而扩散是指电子通过热运动的方式从高浓度区域向低浓度区域移动。
这两种机制共同决定了电子在半导体中的输运行为。
而能带结构则是影响电子输运的关键因素之一。
在固体物理学中，能带是描绘电子能量的概念。
它以离散的能级形式存在，且在能带间存在能隙。
半导体的能隙相对较小，介于导体和绝缘体之间。
根据能带结构，可以将半导体分为两类：P型和N型。
P型半导体中掺入了少量的三价杂质元素，例如硼，导致电子数目较少，形成“空穴”。
N型半导体中则掺入了五价杂质元素，例如磷，导致电子数目增多。
这种杂质导致了半导体中的电荷载流子的不平衡，也影响了电子在半导体中的输运行为。
更深入地讲，当半导体形成p-n结时，电子和空穴将发生复杂的相互作用。
在p-n结的接触面上，电子会从N型区域流向P型区域，而空穴则从P型区域流向N型区域。
这种电子和空穴的再组合会产生电流，即使没有外界电场的作用。
这个现象被称为二极管效应，是现代电子学中最基本的元器件之一。
除了二极管外，半导体材料还可以用于制造场效应晶体管（FET）和电子元器件等复杂器件。
在FET中，电子输运的机制与二极管有所不同。
FET的基本结构包括源极、栅极和漏极。
通过在栅极上施加电场，可以控制源极和漏极之间的电流。
这种控制性能使得FET在集成电路设计和信号放大器中得到广泛应用。
MoS2场效应晶体管沟道电子输运性质研究共3篇
MoS2场效应晶体管沟道电子输运性质研究共3篇MoS2场效应晶体管沟道电子输运性质研究1摘要：本文研究了MoS2场效应晶体管的沟道电子输运性质。
MoS2是一种二维材料，具有优异的电学、光学与力学性能。
利用这种材料制造出场效应晶体管，可以为电子学领域的发展提供新的研究方向。
本文分别从沟道电场分布、沟道电流密度分布、沟道电子能带结构等方面研究了MoS2场效应晶体管的电子输运性质，并对其在集成电路领域的应用进行了展望。
1.引言MoS2是一种典型的二维层状材料，具有许多优良的性能，如高电子迁移率、高机械强度、高光子效应等等。
因此，在材料学、电子学、能源和生物医学等多个领域均有广泛的应用前景。
特别是在电子学领域，MoS2作为一种有机半导体材料，可用来制造场效应晶体管，将会为电子学的发展带来新的研究方向。
由于MoS2光电性质的巨大变化，Mos2场效应晶体管的输运性质变得越来越重要。
本文主要研究了MoS2场效应晶体管的沟道电子输运性质。
2.MoS2场效应晶体管的沟道电子输运性质研究MoS2的特性可以通过日常生活中常见的光学显微镜观察。
运用沉积和剥离技术制备出光滑的Mos2单层结构，之后使用电子束和脉冲激光光照等方法下对其进行改良和加工。
在研究过程中，我们主要关注沟道电场分布、沟道电流密度分布、沟道电子能带结构等方面。
通过使用紧束缚理论来分析受精波对材料的性质的影响，我们可以确定MoS2的能带结构。
结果表明，MoS2晶体管中的电子是基于其高度调谐的能带来控制输运的。
在MoS2场效应晶体管的输运性质研究中，沟道电场分布是其中非常重要的参数。
因为它可以反映设备决策的确认所需要的能量，这能够直接影响Mos2晶体管的性能。
此外，沟道电流密度分布是另一个重要的因素。
因此，这是有关Mos2晶体管非线性的详细工程学方面的研究。
3.展望目前，MoS2晶体管虽然在理论上有很好的电学特性，但在实际应用中还存在很多挑战。
例如，如何进一步降低沟道电阻、如何避免接触电阻对场效应晶体管性能的影响，如何实现高质量晶体的生长等等。
材料科学中的电子输运理论
材料科学中的电子输运理论材料科学中的电子传输理论材料科学是一个广泛的学科，涉及到材料的设计、制备、性能和应用。
在这个学科中，电子输运理论是一个重要的分支。
电子输运理论研究电子在材料中的移动和传输规律，对于理解不同材料的导电性能和潜在应用具有重要意义。
一、电子输运的基本原理电子传输是指电子在材料中的移动。
在固体中，电子溢出原子核形成了一个电子云，这个电子云被称为晶体中的价带。
当这个电子云中的电子被外界激发，跃迁到更高的带（导带）时，就形成了传导电子，并且具有能量。
电流是电子的移动，因此，在材料中电流的大小取决于电子的数量和速度。
在外加电场的作用下，电子可以从一个地方移动到另一个地方，这个移动过程被称为电子的漂移。
但是，电子漂移还受到其他因素的影响，比如热激发、杂质散射和表面散射等。
杂质散射和表面散射会导致电子运动的路径受到限制，从而影响电子的速度和漂移。
二、基于输运理论的半导体器件设计利用电子输运理论的基本原理，可以设计各种半导体电子器件。
半导体器件是利用半导体材料性质制造的电子器件。
这些器件包括二极管、场效应晶体管、发光二极管、太阳能电池等。
在这些器件中，电子的输运是关键的。
二极管是半导体器件中最简单的器件之一。
它由p型半导体和n型半导体组成。
电子从n型半导体流向p型半导体，这个过程被称为正向偏置。
在正向偏置下，二极管具有较小的电阻，电流可以流动。
但是，当电子从p型半导体流向n型半导体时，这个过程被称为反向偏置。
在反向偏置下，二极管的电阻很大，电子不能流动。
场效应晶体管是另一个重要的半导体器件。
在场效应晶体管中，引入一个可控的电场，调节晶体管的导电性能。
这个电场由一个栅极提供，通过改变栅电压，可以控制电子的通道，从而实现开关效应。
发光二极管和太阳能电池利用材料的特殊性质，将能量转化为光或电。
发光二极管中，能量被转化为光，而太阳能电池中，能量被转化为电。
这些器件的设计和优化需要对电子输运的了解，因为电子传输的速度和移动路径对器件的性能和效率有很大的影响。
npn晶体管工作原理
npn晶体管工作原理npn晶体管是一种常用的半导体器件，广泛应用于电子电路中。
它由一片n型半导体夹在两片p型半导体之间组成，其中n型半导体称为发射极，p型半导体称为基极，另一片p型半导体称为集电极。
npn晶体管的工作原理是基于PN结的电荷输运和电场控制效应。
当npn晶体管处于正常工作状态时，发射极与基极之间加上正向偏置电压，而基极与集电极之间加上反向偏置电压。
在这种情况下，发射极与基极之间形成正向偏置的PN结，电子从发射极注入到基极，同时发射极和基极之间形成一个电流，称为发射极电流。
当发射极电流足够大时，基极与集电极之间的反向偏置电场将控制发射极电流的大小，从而实现对晶体管的放大功能。
npn晶体管的放大作用是通过控制发射极电流来实现的。
当基极与集电极之间的电压变化时，由于基极与集电极之间形成反向偏置，电子不能直接通过基极与集电极之间的PN结传输，而是通过发射极注入到基极，然后再由基极注入到集电极。
这样就实现了对集电极电流的控制，从而实现了对信号的放大。
npn晶体管的工作原理可以用一个水流的比喻来解释。
发射极电流就好比水流，而基极与集电极之间的反向偏置电场就好比水管的阀门。
当阀门打开时，水流就会通过管道流动，当阀门关闭时，水流就会停止。
同样，当基极与集电极之间的电压变化时，就会控制发射极电流的大小，实现对信号的放大。
总的来说，npn晶体管的工作原理是基于PN结的电荷输运和电场控制效应。
通过控制发射极电流，实现对信号的放大。
这种电子器件在电子电路中扮演着重要的角色，广泛应用于放大、开关、振荡等电路中。
深入理解npn晶体管的工作原理，有助于我们更好地设计和应用电子电路。
固体物理12-晶体中电子的运动
晶体中处于 k0 状态的电子，在经典近似下，其平均速度相当于以 k0
为中心的波包速度，而波包的传播速度是群速度：
vg
k k
把 Bloch 波当作准经典粒子处理的条件： 由于Bloch 波有色散，一个稳定的波包所包含的波矢范围△k应是一个很 小的量： k
2 。 a
因为测不准关系 k x 2
1 n (k ) k E n (k )
这个公式表达了一个非常重要的事实，那就是：
晶体中电子的平均速度只与能量和波矢有关，对时间和空间而言，它是
常数，因此平均速度将永远保持不变而不衰减。也就是说可以一直流动 下去而不衰减。这意味着：电子不会被静止的原子所散射，严格周期性 的晶体电阻率为零。
类似牛顿第二定律
此外，假定能带指标 n 是运动常数，即电子总是呆在同一能带中， 忽略电子在能带之间的跃迁。
Motion of Bloch electron
1 k r k E k k n eE r -er B r k
Berry curvature of the Bloch state:
对于自Байду номын сангаас电子，k=p/ 就是电子的动量：
i (r ) i e ik r k (r )
对于晶体周期场中的电子用Bloch波描述，动量算符作用下：
i nk i e ik r u nk (r )
k nk e ik r i u nk (r )
uk r uk 0 r
k k 0 k k
积分得到:
uk r
2
0
2
sin u u
2
晶体管原理
晶体管原理晶体管是一种半导体器件，它是现代电子技术的基础元件之一，广泛应用于各种电子设备中。
晶体管的原理是基于半导体材料的特性和PN结的电子输运原理。
它通过控制输入信号的电压来控制输出信号的电流，实现放大、开关和稳定等功能。
下面我们就来详细了解一下晶体管的工作原理。
首先，我们来看一下晶体管的结构。
晶体管由三个掺杂不同的半导体层组成，分别是基区、发射区和集电区。
其中，发射区和集电区之间存在PN结，通过控制基区的电压来控制PN结的导通状态，从而控制输出电流。
当在基区加上一个正向偏置电压时，PN结处形成导通通道，电流可以从发射区流向集电区，晶体管处于导通状态；当在基区加上一个反向偏置电压时，PN结处截断导通通道，电流无法通过，晶体管处于截止状态。
其次，我们来了解晶体管的工作原理。
晶体管的工作原理主要是基于PN结的电子输运原理。
当在基区加上一个正向偏置电压时，PN结处会形成电子空穴对，电子从发射区注入基区，同时空穴从基区注入发射区，形成电流；当在基区加上一个反向偏置电压时，PN结处不会形成电子空穴对，电子和空穴无法注入对方区域，电流无法通过。
这样，通过控制基区的电压，就可以控制PN结的导通状态，从而控制晶体管的输出电流。
最后，我们来看一下晶体管的应用。
晶体管作为一种电子器件，广泛应用于放大、开关和稳定等功能。
在放大电路中，晶体管可以放大输入信号，实现信号的放大功能；在开关电路中，晶体管可以控制电路的通断，实现开关功能；在稳定电路中，晶体管可以稳定电压和电流，保证电路的稳定性。
因此，晶体管在各种电子设备中都有着重要的应用价值。
总结一下，晶体管是一种基于半导体材料和PN结的电子器件，它通过控制输入信号的电压来控制输出信号的电流，实现放大、开关和稳定等功能。
它的工作原理是基于PN结的电子输运原理，通过控制基区的电压来控制PN结的导通状态，从而控制输出电流。
晶体管在各种电子设备中有着广泛的应用，对于现代电子技术的发展起着重要的作用。
异质结的电子输运与能带结构
异质结的电子输运与能带结构引言在固体物理研究中，异质结是一个重要的课题。
异质结是由两个或更多材料的界面组成的结构，在此处材料类型和相互作用可以不同。
异质结的独特性质使其受到科学家和工程师的广泛关注。
本文将着重讨论异质结的电子输运和与之相关的能带结构。
电子输运的基础电子输运是指电荷在材料中运动的过程。
在理解异质结的电子输运之前，先来回顾一下关于电子输运的基础知识。
在晶体中，电子可以占据不同的能量状态，这些状态又称为能级。
能级的密度决定了材料的电子性质。
当外界施加电场时，电子会受到电场力的作用，从而发生电流。
能带结构对电子输运的影响能带结构是描述晶体中能量状态的方式。
在晶体中，电子的能量与能级分布有着密切的关系。
在能带结构中，带隙是一个关键的概念。
在带隙之上的能级被称为价带，而带隙以下的能级被称为导带。
带隙的大小对电子输运具有重要影响。
在异质结中，不同材料之间的能带结构可能不同。
这意味着在异质结的界面处，电子会遇到能级的变化。
这些能级变化对电子输运产生重要影响。
有时候，这种能级变化会形成电子陷阱，使得电子难以通过，从而产生电阻。
而在其他情况下，能级变化可能促进电子输运，使其更容易通过。
异质结的界面效应异质结的界面效应是指由异质结的材料不匹配引起的电子输运现象。
在异质结的界面处，如果材料之间存在晶格失配、界面缺陷或界面电荷的存在，会导致能级结构的改变。
这种能级结构的变化进一步影响电子输运。
界面效应可以由以下几种情况引起：第一种是晶格失配。
当两个材料的晶格常数不匹配时，晶格排列的连续性可能会被打破，从而引起能级结构的改变。
第二种是界面缺陷。
界面处的缺陷会引入额外的能级，从而影响电子输运。
第三种是界面电荷。
界面处的电荷分布不均匀会导致电子在界面附近发生散射，从而减小电子的迁移率。
异质结的应用由于异质结的特殊性质，它在各个领域都有着广泛的应用。
在电子器件中，异质结可以用来控制电子的传导，从而实现高速和低功耗的电子器件。
晶体管中电子输运行为的动态研究
晶体管中电子输运行为的动态研究晶体管是当今信息技术领域最重要的器件之一，它是各种电子设备的核心组件，拥有光速般的反应速度和超凡的计算能力，是信息处理领域不可或缺的元件。
在晶体管的发展历程中，人们不断探究晶体管中电子输运行为的规律，以便加速其性能的提高，提升其计算能力和稳定性。
本文就晶体管中电子输运行为的动态研究展开探讨。
(一) 晶体管中电子输运行为的基本概念及特征晶体管是一种由半导体材料制成的电子器件，它的核心部件是PN结。
当PN结的一侧加上电压时，会使该侧形成少数载流子(电子或空穴)，这些载流子借助于PN结的电场，在材料中运动，在晶体管中完成电流的传递和控制。
此外，晶体管还具有三个区域：漏极，集电极和基极。
集电极和漏极之间通过一个控制区（基区）连接在一起，控制区的宽度和掺杂浓度可以调控晶体管的放大倍数和阀值电压。
晶体管中电子输运行为的特征是：在PN结的侧面有少量的活载流子；在PN结的结内电场推动载流子运动；在PN结和临近的电极间有少量的载流子从一个电极向另一个电极运动，由此完成放大、开关、逻辑运算和振荡等功能。
这些特征成为晶体管电路的基础，是对晶体管进行研究的理论依据。
(二) 晶体管中电子输运行为的模拟研究晶体管中电子输运行为的模拟研究是为研究其结构特征和功能特性提供基础支撑的重要手段。
其中，二维模型模拟是一种常用的研究方法，可实现对晶体管主体结构的精确建模和三维电子输运过程的动态模拟。
通常，二维模型使用经典的半经验势能场模型来描述载流子在材料中的运动规律，通过对捕获和释放过程的研究，揭示PN结中接合区域的性质和耐受能力。
此外，二维模型还可以考虑PN结的空间分布，以分析晶体管的功率损耗和效率优化。
(三) 晶体管中电子输运行为的实验研究在晶体管中电子输运行为的实验研究中，研究者通常通过对不同电场下的载流子移动速度、载流子寿命和载流子密度进行测量，探究其运动特性和空间分布。
而采用脉冲激励电子束和时间分辨荧光技术进行采样，则可以研究电子的注入和捕获过程，进一步加深对PN结区域的掌握和研究。
《有机电化学晶体管内的微流体离子输运研究》范文
《有机电化学晶体管内的微流体离子输运研究》篇一一、引言随着科技的发展，有机电化学晶体管（Organic Electrochemical Transistors，OETs）在电子设备中的应用越来越广泛。
其核心机制在于微流体离子输运过程，这一过程涉及到离子在有机材料中的迁移、传输以及与电极的相互作用等。
因此，对有机电化学晶体管内的微流体离子输运进行研究，对于提高器件性能、优化设计以及拓展应用领域具有重要意义。
二、微流体离子输运的基本原理微流体离子输运是指在有机电化学晶体管中，离子在电场作用下的迁移过程。
这一过程涉及到离子的扩散、电迁移和迁移率等基本物理参数。
在OETs中，离子输运主要发生在有机半导体层与电解质层之间的界面区域。
1. 离子的扩散：离子在浓度梯度的作用下，从高浓度区域向低浓度区域迁移的过程。
2. 电迁移：离子在电场作用下的迁移过程。
3. 迁移率：表示离子在电场作用下的迁移速度，是衡量离子输运性能的重要参数。
三、研究方法与实验设计为了深入研究有机电化学晶体管内的微流体离子输运，需要采用多种研究方法。
本部分将介绍实验设计、材料选择、实验方法以及数据分析等方面。
1. 实验设计：通过设计不同结构的OETs，研究离子输运与器件结构的关系。
2. 材料选择：选择具有不同电化学性质的有机半导体材料和电解质材料，以研究材料性质对离子输运的影响。
3. 实验方法：采用电化学阻抗谱（EIS）、电流-电压（I-V）测量等方法，获取离子输运的相关数据。
4. 数据分析：通过数据分析软件，对实验数据进行处理和分析，以获得离子输运的定量信息。
四、实验结果与讨论本部分将详细介绍实验结果，并讨论微流体离子输运的机制、影响因素以及优化措施。
1. 实验结果：通过实验测量，得到了OETs中离子输运的相关数据，包括离子迁移率、电导率等。
2. 微流体离子输运的机制：微流体离子输运主要受到电场、浓度梯度以及离子与有机材料之间的相互作用等因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五部分 晶体中的电子输运
1.存在外电场→
E 时，讨论晶体中电子的输运的基本思路是怎样的？为什么未采用解薛定格方程的方法？
答：目前量子力学擅长求解定态S －方程，即能量E 为确定值。
在有外场存在时，晶体中电子受到外场作用，能量E 是变化的，不是定态问题，而非定态S －方程不易求解。
所以只得回到牛顿力学框架中来，而牛顿方程F ma →→
=,特长就是求解有外力作用的问题，但F →应为物体受到的合外力，
而晶体中电子受到的合外力F →＝F F l 外＋→→ F l →
表示晶格场力，但F l →不易测量，把F l →的影响归入电子的有效质量张量→→m ，引入→
→m 后，BLoch 电子在外场作用下，运动规律形式上遵守牛顿方程，只是把m 用→
→m 代替。
υ。
−→
−＝m *
→→-1·F →
外 在此基础，求解晶体中的电流等问题。
2.BLoch 电子的运动速度如何表示？
答：υ。
−→
−(K →
)=
1
∇E (K →) 式中下标n 为能带指数，即BLoch 电子的运动速度和K →空
间能量梯度成正比，方向在等能面法线方向。
当等能面为球形时电子的运动速度与波矢的方向相同，当等能面不是球形时电子的运动速度与波矢的方向一般不相同。
3.什么是BLoch 电子的准动量，为什么称之为“准”动量？
答：→K 称为BLoch 电子的准动量，因为F →外＝→K ， 而→
K 为自由电子的动量，又与牛顿定律F →
＝−→
−∙
P 比较，形式类似，→K 具有动量的量纲，但牛顿定律F →
＝−→
−∙
P 中的F →
为物体受到的合外力。
而BLoch 电子还受到晶格场力F l →的作用并未反映在→K 中，所以，→
K 并未完全表示BLoch 电子的动量。
所以称→
K 为BLoch 电子的准动量。
另外，可证明，→
K 不是BLoch 电子动量算符的本征值，故它不是真实动量，且
H P ∧∧⎡⎣⎢⎤⎦
⎥、≠0(二算符不对易)，故Bloch 电子没有确定的动量。
4.简述BLoch 电子的有效质量的重要特征。
答：m
→→*
为二阶张量，矩阵表示有九个分量，其值与波矢K →
,能带结构有关。
当等能面为球面时 m
→→*
才为标量m *。
m *＝2
22
dk E
d
与能带结构K 有关。
引入有效质量m
→→*
后 −→−∙υ＝m
F →→→
*-⋅1外与牛顿定律F →
m －1
＝−→
−∙
υ形式上一致，把不易
测量的F l →
并入m
→→*
中，而m
→→
又可由能带结构求出。
一般情况下m
→→*
中的其中三个分
量m m m xx yy zz ***≠≠,则使得BLoch 电子的加速度与外力方向不一致。
5.什么是BLoch 电子费米气？
答：把质量视为有效质量→
→m ，除碰撞外相互间无互作用，遵守费米分布的BLoch 电子的集合称为BLoch 电子费米气。
它与索未菲模型的自由电子费米气的区别在于把晶格场力的影响归入m →→*
，但又保留了碰撞模型。
6.为什么满带不导电？ 答：J e k fd B z
k
→
→→=-
⎰
→
42
πυτ.() 满带时，如图E ～K 对称分布，其意义向+k →
方向运动
的电子与向－k →
方向运动的电子相互抵消。
而加外场并不能改变E －K 的分布。
积分域仍为第一B.Z ，υ→为奇函数和f 为偶函数的情况均为改变，所以J →
=0 7.对绝缘体费米能级E f 必处在导带、禁带、价带的哪一个？为什么？
答：必在禁带。
因由E f 的物理意义，若E f 处在导带或价带中，则它不能是满带，若有外场电场，必产生电流，它不可能为绝缘体。
8.什么叫空穴？为什么要引入这个概念？
答：在近满带的情况下，引入的带有正电荷e 、正有效质量m h
*
，速度为υ→(k →
)＝→∇K
1E(k →)的准粒子称为空穴。
空穴的引入是对近满带大量电子的共同行为的等效描述。
它使问题描述更简单明了。
9.半导体和半金属有何异同？
答：相同处：T ≠0时，从电导率上讲无差别，不同处：从能带结构上讲 半金属(ex: Bi)与金属类似，T ＝0时，导带几乎全空，价带几乎全满。
半导体与绝缘体类似，T ＝0时，导带全空，价带全满，仅为禁带E g 小些而已。
10.晶体电阻的起因是什么？
答：广义缺陷与BLoch 电子的相互作用，即声子、杂质、缺陷对载流子的散射。
