二极管限位与钳位
二极管的钳位
二极管的钳位
二极管是一种用于电路中的半导体器件，具有只允许电流在一个方向
流动的特性。
而在实际使用中，为了正常的工作，需要正确连接二极
管的钳位。
一、二极管的结构
二极管通常由P型半导体和N型半导体制成。
其中，P型半导体中掺杂的杂质浓度较高，而N型半导体中掺杂的杂质浓度较低。
这使得二极
管的两端区别明显，分别为阳极和阴极。
二、钳位的分类
二极管的钳位分为三种：阳极、阴极和标记钳。
1.阳极（Anode）
由于P型半导体掺杂的杂质较多，因此在连接正电压时会吸引电子，
而电子会从N型半导体向P型半导体移动，从而形成电流的流动。
因此，阳极是二极管正极。
2.阴极（Cathode）
与阳极相反，阴极是掺杂杂质浓度较低的N型半导体。
在连接负电压时，电子会从P型半导体向N型半导体移动，形成电流的流动。
因此，阴极是二极管的负极。
3.标记钳（Marking）
标记钳通常是在二极管的外壳上留下的一个标记，目的是用于区分二极管的极性。
在连接二极管时，标记钳通常要与阳极相连。
三、正确连接二极管钳位的方法
1.判断二极管的极性，一般通过外壳上的标记钳。
2.将阳极连接到正极，将阴极连接到负极。
3.确保钳位良好的接触，避免接触不良的情况。
4.注意电路的电压和电流的大小，要保证二极管的额定电压和电流能够承受。
总之，正确连接二极管钳位非常重要，既能确保电路正常工作，也能避免损坏二极管。
因此，在连线前，一定要仔细学习二极管的各个钳位的含义和连接方法，并严格按照规定进行连接，保证电路的安全稳定运行。
钳位二极管原理
钳位二极管原理
钳位二极管作为一种特殊的二极管，其原理是通过内部结构的设计，使其能够在一定的电压范围内将输入信号的幅值限制在固定的范围内。
钳位二极管主要由两个二极管反向并联组成，一个是正向工作的二极管，用来限制输入信号的最大幅值；另一个是反向工作的二极管，用来限制输入信号的最小幅值。
当输入信号的幅值小于正向二极管的正向压降时，正向二极管处于反向截止状态，反向二极管处于正向导通状态，此时输入信号通过反向二极管分流，输出信号的幅值等于反向二极管的导通压降。
当输入信号的幅值大于正向二极管的正向压降时，正向二极管处于正向导通状态，反向二极管处于反向截止状态，此时输入信号通过正向二极管导通，输出信号的幅值等于正向二极管的导通压降。
通过调整钳位二极管的结构参数，例如二极管的材料、尺寸、电极间距、掺杂浓度等，可以实现不同范围内的信号钳位。
钳位二极管常用于电路中，可以用来保护后续电路对于输入信号幅值的限制，防止信号超出设计要求而造成损坏。
二极管钳位原理
二极管钳位原理
二极管钳位原理是在电路中使用二极管来限制电压范围的一种方法。
当二极管正向偏置时，它表现为一个导通的低阻态，可以理解为一个闭合的开关。
而当二极管反向偏置时，它表现为一个截止的高阻态，可以理解为一个打开的开关。
在电路中，我们可以将二极管放置在需要限制电压的位置，以达到保护其他元件或电路的作用。
当输入信号的电压超过二极管的正向电压临界值时，二极管会进入导通状态，并将电压限制在正向电压临界值附近。
这样就能够保护后续的电路或元件不受高电压的损害。
同样地，当输入信号的电压低于二极管的反向电压临界值时，二极管会进入截止状态，并将电压限制在反向电压临界值附近。
这样就能够保护后续的电路或元件不受低电压的损害。
通过使用二极管钳位原理，我们可以有效地限制输入信号的电压范围，保护电路中的其他元件不受过量或过低的电压的影响。
这在许多电子电路中都是非常实用的一种方法。
钳位二极管的工作原理
什么是钳位二极管钳位的意思就是把位置卡住，在电路中就是限制电压，英文名：Clamp diode。
是把输入电压变成峰值钳制在某一预定的电平上的输出电压，而不改变信号。
工作原理同样是二极管的单向导电性。
1、当二极管负极接地时，则正极端电路的电位比地高时，二极管会导通将其电位拉下来，即正极端电路被钳位零电位或零电位以下（忽略管压降）。
2、当二极管正极接地时，则负极端电路的电位比地高时，二极管会截止，其电位将不会受二极管的任何影响。
二钳位二极管电路分析为了方便大家记住这种应用，先上图，让大家都来分析下。
1、负钳位二极管电路工作原理：Vi正半周时；开始充电，电容C充电至V值，此时钳位二极管导通，Vo=0V。
Vi负半周时，停止充电，电容上的电压为-V，同时加上负半周电压-V，Vo=-2V。
2、偏压型钳位二极管电路工作原理：Vi正半周时，二极管DON，C被充电至V值(左正、右负)，Vo=+V1(a)或-V1(b)。
Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi(负半周)=2V。
三钳位二极管的应用说起钳位二极管的应用，小编深有体会，前段时间做高通MSM8909平台，经常遇到GPIO管脚被静电击穿，也就是EOS，为什么这里会说到GPIO？因为GPIO 内部电路结构中就有钳位二极管电路，话不多说，上图。
如上图所示，我们来分析下。
钳位二极管D1的负极上拉的GPIO的参考电源VDD，钳位二极管D2的正极接GND。
当输出电压大于VDD；D1导通，D2截止，Pin的电压为VDD(忽略二级管的导通压降)；当输入电压小于GND；D1截止，D2导通，Pin的电压为GND(忽略二级管的导通压降)；因此能够把输入电压的范围控制在[GND,VDD]之间，保护Pin不受损坏。
那如何判定GPIO是否损坏呢？方法如下：首先，把万用表调到二极管档位，红表笔接主板的GND，黑表笔接测试GPIO 管脚，此时是测量二极管D2是否损坏，测试值是二极管的导通值，一般范围0.4-0.6V，超出此范围为二极管击穿。
二极管钳位(精华合辑)
钳位二极管作用：在钳位电路中，二极管负极接地，则正极端电路被钳位零电位以下；1、当二极管负极接地时，则正极端电路的电位比地高时，二极管会导通将其电位拉下来，即正极端电路被钳位零电位或零电位以下（忽略管压降）！2、当二极管正极接地时，则负极端电路的电位比地高时，二极管会截至，其电位将不会受二极管的任何作用；3、在钳位电路中，二极管负极接+5V，则正极端电路被钳位+5V电位以下；4、在钳位电路中，二极管正极接+5v，则负极端电路被钳位+5V电位以上；（忽略管压降）原理：二极管钳位保护电路是指由两个二极管反向并联组成的，一次只能有一个二极管导通，而另一个处于截止状态，那么它的正反向压降就会被钳制在二极管正向导通压降0.5-0.7以下，从而起到保护电路的目的。
钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。
图Z1615为常见的二极管钳位电路。
设输入信号如图Z1616（a）所示,在零时刻，uO(0+)＝+E，uO产生一个幅值为E的正跳变。
此后在0～t１间，二极管D导通，电容C充电电流很大，uＣ很快等于E，致使uO＝0。
在t１时刻，ui（t１）＝0，uO又发生幅值为－E的跳变,在t１～t2期间，D截止，充电电容C只能通过R放电，通常，R取值很大，所以uＣ下降很慢，uO变化也很小。
在t１时刻uＩ（t2）＝E，uO又发生一个幅值为E的跳度，在t2～t3期间，D导通，电容C又重新充电。
与0～t１期间内不同，此时电容上贮有大量电荷，因而充电持续时间更短，uO更迅速地降低为零。
以后重复上述过程，uO和uＣ的波形如图Z1616（b）、（c）。
可见，uO的顶部基本上被限定在零电平上，于是，就称该电路为零电平正峰（或顶部）钳位电路。
一钳位二极管要用稳压二极管，因为稳压管有各种电压，稳压管是用在反向击穿状态下的，用普通两极管，只能用正向压降来稳压，不能工作在击穿状态的。
稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管.二1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变.这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变.2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定.在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定.常用稳压二极管的型号及稳压值如下表:型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N47501N47511N4761稳压值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V三稳压二极管选用时的注意事项1 最小稳压电流、最大稳压电路2 稳压二极管的功率3 稳压二极管和负载的连接关系4如稳压二极管稳压值是4.3V，最小稳压电流5mA、最大稳压电流20mA，和电阻500欧电阻并联，那么电阻所需要的的电流：4.3、500=8.5mA，所以总回路的电流不能小于14mA，否则电路异常。
二极管钳位过零波形

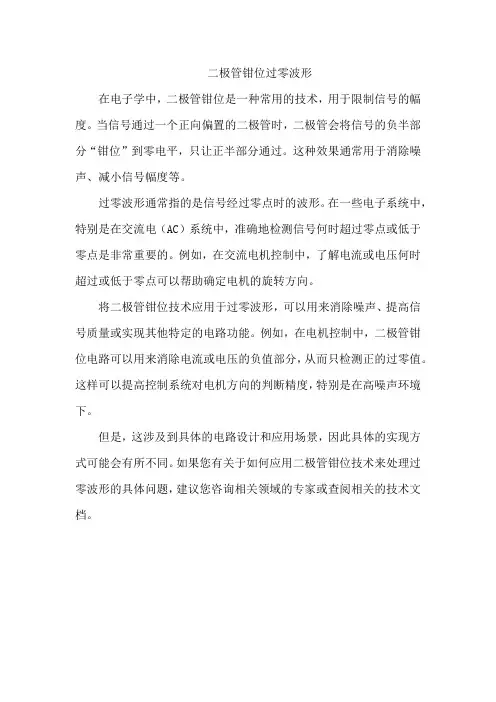

二极管钳位过零波形
在电子学中，二极管钳位是一种常用的技术，用于限制信号的幅度。
当信号通过一个正向偏置的二极管时，二极管会将信号的负半部分“钳位”到零电平，只让正半部分通过。
这种效果通常用于消除噪声、减小信号幅度等。
过零波形通常指的是信号经过零点时的波形。
在一些电子系统中，特别是在交流电（AC）系统中，准确地检测信号何时超过零点或低于零点是非常重要的。
例如，在交流电机控制中，了解电流或电压何时超过或低于零点可以帮助确定电机的旋转方向。
将二极管钳位技术应用于过零波形，可以用来消除噪声、提高信号质量或实现其他特定的电路功能。
例如，在电机控制中，二极管钳位电路可以用来消除电流或电压的负值部分，从而只检测正的过零值。
这样可以提高控制系统对电机方向的判断精度，特别是在高噪声环境下。
但是，这涉及到具体的电路设计和应用场景，因此具体的实现方式可能会有所不同。
如果您有关于如何应用二极管钳位技术来处理过零波形的具体问题，建议您咨询相关领域的专家或查阅相关的技术文档。
二极管限幅箝位电路 tvs
二极管限幅箝位电路 tvs
二极管限幅和箝位电路是一种常见的电子电路，用于限制电压
波形的幅值或者箝位电压在一个特定的范围内。
TVS（Transient Voltage Suppressor）是一种特殊类型的二极管，用于保护电子设
备免受瞬态过电压的损害。
下面我会从多个角度来解释这个问题。
首先，二极管限幅电路是通过使用二极管的导通特性来限制输
入信号的幅值。
当输入信号超过一定的电压阈值时，二极管开始导通，将多余的电压转移到地。
这样可以确保输出信号的幅值不会超
过设定的范围，从而保护后续电路不受损坏。
其次，箝位电路也是一种常见的电子电路，用于限制信号的幅
值在一个特定的范围内。
箝位电路通常使用二极管和电阻器来实现，通过将输入信号箝位在一个固定的电压范围内，以确保输出信号不
会超出这个范围。
另外，TVS二极管是一种专门用于抑制瞬态过电压的二极管，
通常用于保护电子设备免受雷击、电压浪涌或其他突发的高压脉冲
的损害。
TVS二极管具有快速响应和高能量吸收能力，能够迅速将
过电压转移到地，保护设备不受损坏。
总的来说，二极管限幅和箝位电路以及TVS二极管都是用于保护电子设备的重要电路元件，它们可以有效地限制电压波形的幅值或者抑制瞬态过电压，保护设备不受损坏。
在电子电路设计中，合理使用这些元件可以提高电路的稳定性和可靠性。
钳位二极管
钳位二极管作用：在钳位电路中，二极管负极接地，则正极端电路被钳位零电位以下；1、当二极管负极接地时，则正极端电路的电位比地高时，二极管会导通将其电位拉下来，即正极端电路被钳位零电位或零电位以下（忽略管压降）！2、当二极管正极接地时，则负极端电路的电位比地高时，二极管会截至，其电位将不会受二极管的任何作用；3、在钳位电路中，二极管负极接+5V，则正极端电路被钳位+5V电位以下；4、在钳位电路中，二极管正极接+5v，则负极端电路被钳位+5V电位以上；（忽略管压降）原理：二极管钳位保护电路是指由两个二极管反向并联组成的，一次只能有一个二极管导通，而另一个处于截止状态，那么它的正反向压降就会被钳制在二极管正向导通压降0.5-0.7以下，从而起到保护电路的目的。
钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。
图Z1615为常见的二极管钳位电路。
设输入信号如图Z1616（a）所示,在零时刻，uO(0+)＝+E，uO产生一个幅值为E的正跳变。
此后在0～t１间，二极管D导通，电容C充电电流很大，uＣ很快等于E，致使uO＝0。
在t１时刻，ui（t１）＝0，uO又发生幅值为－E的跳变,在t１～t2期间，D截止，充电电容C只能通过R放电，通常，R取值很大，所以uＣ下降很慢，uO变化也很小。
在t１时刻uＩ（t2）＝E，uO又发生一个幅值为E的跳度，在t2～t3期间，D导通，电容C又重新充电。
与0～t１期间内不同，此时电容上贮有大量电荷，因而充电持续时间更短，uO更迅速地降低为零。
以后重复上述过程，uO和uＣ的波形如图Z1616（b）、（c）。
可见，uO的顶部基本上被限定在零电平上，于是，就称该电路为零电平正峰（或顶部）钳位电路。
一钳位二极管要用稳压二极管，因为稳压管有各种电压，稳压管是用在反向击穿状态下的，用普通两极管，只能用正向压降来稳压，不能工作在击穿状态的。
稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管.二1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变.这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变.2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定.在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定.常用稳压二极管的型号及稳压值如下表:型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N47501N47511N4761稳压值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V三稳压二极管选用时的注意事项1 最小稳压电流、最大稳压电路2 稳压二极管的功率3 稳压二极管和负载的连接关系4如稳压二极管稳压值是4.3V，最小稳压电流5mA、最大稳压电流20mA，和电阻500欧电阻并联，那么电阻所需要的的电流：4.3、500=8.5mA，所以总回路的电流不能小于14mA，否则电路异常。
二极管箝位电路的分析思路
二极管箝位电路的分析思路二极管箝位电路是一种将AC信号限制在特定范围内的电路。
它由两个二极管和两个电阻组成，通过改变电阻的数值和二极管的极性，可以实现不同的箝位效果。
下面是二极管箝位电路的分析思路。
1. 确定箝位电路的输入和输出范围。
首先要明确箝位电路的输入信号范围，即希望箝位的信号的最大和最小幅值。
同时也要确定箝位电路的输出范围，因为箝位电路会将输入信号限制在这个范围内。
2. 确定箝位电路的电源电压和二极管的型号。
箝位电路需要一个恒定的电源电压，以保证箝位效果的稳定性。
根据箝位电路的输入范围和输出范围，选择合适的二极管型号，以确保二极管在工作范围内。
3. 分析箝位电路的工作情况。
根据二极管的工作原理，当二极管正向偏置时，其正向压降很小，几乎可以忽略；而当二极管反向偏置时，其反向压降较大。
当输入信号的幅值小于箝位电路的输入范围时，二极管处于正向偏置状态，输出信号等于输入信号；当输入信号的幅值大于箝位电路的输入范围时，二极管处于反向偏置状态，输出信号受到限制，等于箝位电路的输出范围。
4. 计算箝位电路的电阻数值。
为了实现箝位效果，需要设置合适的电阻数值。
一般情况下，可以通过欧姆定律来计算电阻的数值。
根据箝位电路的输入范围和输出范围，选择适当的电阻数值，以确保箝位效果的达到预期。
5. 进行频率响应分析。
箝位电路的频率响应是其在不同频率下输出信号与输入信号之间的关系。
一般情况下，箝位电路对于较低频率的信号响应较好，对于较高频率的信号响应较差。
通过进行频率响应分析，可以确定箝位电路的工作频率范围。
二极管箝位电路是一种简单而实用的电路，可以将AC信号限制在特定范围内，常用于信号整形和信号同步等应用中。
通过以上的分析思路，可以对箝位电路的工作原理和参数进行深入理解，并根据实际需求进行电路设计和优化。
二极管的箝位作用
二极管的箝位作用：防止电压过高的危害
二极管是一种常用的电子元器件，广泛应用于电路中。
其中，二极管的箝位作用是其重要功能之一，能够在电路中起到防止电压过高的危害作用。
首先，我们来了解一下什么是二极管的箝位。
箝位，即Clamp，是介于两个限制电压之间的电电压，它可以将电路中的信号限制在一定的电压范围内，不会继续增长。
在二极管中，箝位通常用于防止电压过高，保护其他元件免受过大电流的损害。
那么，二极管箝位是如何实现的呢？常见的二极管箝位电路有两种：正箝位电路和负箝位电路。
正箝位电路将二极管连接在电路的输入端，负箝位电路则连接在输出端。
当输入电压超过二极管的限制电压时，箝位电路就会通过二极管将电压限制在其限制电压范围内，保护其他器件。
除了常见的箝位电路，二极管的其他类型也能实现箝位作用。
例如，Zener二极管可以通过反向击穿现象实现箝位，TVS（Transil）二极管则可用于限制瞬态电压，保护设备的安全。
总之，二极管的箝位作用是电路中不可缺少的一部分，它能够防止电路中的电压过高，免受过大电流的损害。
我们在电路设计中应该充分考虑二极管箝位的实现方式和对电路的重要作用。
二极管限位与钳位电路
可将偏压y BIAS和二极管串联，就可以调整交流电压的值，如图2.37所示。在A点的电压必须等于+0.7V，此二极管才会成为正向偏压而导通。一旦二极管导通后，在A点的电压就会被限制在+0.7V，于是所有高于此幅值的输入电压均会被截掉。
要将输出电压限制在某个负电压幅值，则二极管和偏压必须如图2.38一样串联起来。在这种情况之下，A点的电压必须低于-VBrAS -0.7V，才能让二极管处于正向偏压状态，因而产生如图所示的限制幅值的效果。如果将二极管反接，就可将只有正半周期的输入电压才能输出的限位器电路，修改成高于-0.7V的输入电压才能输出，波形如图2.39(a)所示。同样地，可将只有负半周期的输入电压才能输出的限位器电路，修改成低于-VBIAS+O.7V的输入电压才能输出，波形如图2.39(b)所示。
在学习完本节的内容后，你应该能够：说明并且分析二极管限位和钳位电路的工作原理；说明二极管限位器的工作原理；计算出加上偏压后的限位器输出电压；使用分压器的偏压方式，设定限位器的幅值；说明二极管钳位器的工作原理。
1.二极管限位器
图2. 34(a)显示的二极管限位器(limiter或者clipper)，会限制或者截掉输入电压的正半周部分。当输入电压进入正半周期，二极管处于正向偏压状态。因为二极管的阴极是接地电位(OV)，于是阳极的电位就不能超过0.7V(假设此二极管是硅质)。于是输入电压超过这个数值时，A点的电位就被限制在10. 7V。当输入电压降回到0. 7V以下时，二极管就变成反向偏压，而变成开路的状态。输出电压的波形看起来与输入电压的负半周相似，但是波幅则是由R1和R2所组成的分压器决定，计算式如下：
二极管限位与钳位电路
发布时间:2011-12-13 13:45:49访问次数:3802
二极管钳位、继流原理分析
一、钳位二极管原理在钳位电路中，二极管负极接地，则正极端电路被钳位零电位以下；特性：1、二极管具有单向导电性,正向导通,反向不导通.半导体二极管导通时相当于开关闭合(电路接通),截止时相当于开关打开(电路切断),所以二极管可作开关用。
2、二极管的钳位是指利用二极管正向导通压降相对稳定,且数值较小(有时可近似为零)的特点,来限制电路中某点的电位.3、二极管是有一个P型半导体和一个N型半导体结合在一起形成的,中间会形成一个PN节,隔离正是由于PN节的作用. PN节处由于电子的漂移本身形成了一个内电场,当外加电压产生的电场与内电场的方向相同时电流便能通过,否则就会被内电场抵消而被隔离.过大则会将PN节击穿,是不容许的作用：1、当二极管负极接地时，则正极端电路的电位比地高时，二极管会导通将其电位拉下来，即正极端电路被钳位零电位或零电位以下（忽略管压降）！2、当二极管正极接地时，则负极端电路的电位比地高时，二极管会截止，其电位将不会受二极管的任何作用；4、在钳位电路中，二极管正极接+5v，则负极端电路被钳位+5V电位以上；（忽略管压降）5.正常工作，哪个二极管也不导通应用：二极管具有单向导通的特点。
二极管钳位就是利用了这点原理。
简单点讲：D3负极接地，那么-IN输入最高的电压也就是0.7V电压（也就是二极管的正向压降）高与0.7V的电压被二极管导通到地。
也就是被钳位在最高只有0.7V的电压上限上。
OUT脚假设现在输出高电平。
由于D1负极接+EV，那么OUT的最高输出电压也就是EV+0.7V电压。
高与这电压时被导通到电源上，后再与地现成回路，OUT最高电压被钳位在EV+0.7V二、续流二极管原理：续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。
当电流消失时，其感应电动势会对电路中的元件产生反向电压。
当反向电压高于元件的反向击穿电压时，会使元件如三极管、晶闸管等造成损坏。
续流二极管并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。
二极管与三极管的箝位与限幅
实验一 晶体管开关特性、限幅器与钳位器一、实验目的1、观察晶体二极管、三极管的开关特性，了解外电路参数变化对晶体管开关特性的影响。
2、掌握限幅器和钳位器的基本工作原理。
二、实验原理1、晶体二极管的开关特性由于晶体二极管具有单向导电性，故其开关特性表现在正向导通与反向截止两种不同状态的转换过程。
如图1－1电路，输入端施加一方波激励信号v i ，由于二极管结电容的存在，因而有充电、放电和存贮电荷的建立与消散的过程。
因此当加在二极管上的电压突然由正向偏置(+V 1)变为反向偏置(-V 2)时，二极管并不立即截止，而是出现一个较大的反向电流R V 2，并维持一段时间t s （称为存贮时间）后，电流才开始减小，再经t f （称为下降时间）后，反向电流才等于静态特性上的反向电流I 0，将t rr ＝t s ＋t f 叫做反向恢复时间，t rr 与二极管的结构有关，PN 结面积小，结电容小，存贮电荷就少，t s 就短，同时也与正向导通电流和反向电流有关。
当管子选定后，减小正向导通电流和增大反向驱动电流，可加速电路的转换过程。
2、晶体三极管的开关特性晶体三极管的开关特性是指它从截止到饱和导通，或从饱和导通到截止的转换过程，而且这种转换都需要一定的时间才能完成。
如图1－2电路的输入端，施加一个足够幅度（在－V 2和+V 1之间变化）的矩形脉冲电压v i 激励信号，就能使晶体管从截止状态进入饱和导通，再从饱和进入截止。
可见晶体管T 的集电极电流 i c 和输出电压v o 的波形已不是一个理想的矩形波，其起始部分和平顶部分都延迟了一段时间，其上升沿和下降沿都变得缓慢了，如图1－2 波形所示，从v i 开始跃升到i C 上升到0.1I CS ，所需时间定义为延迟时间t d ，而i C 从0.1I CS 增长到0.9I CS 的时间为上升时间t r ，从v i 开始跃降到i C 下降到0.9I CS 的时间为存贮时间 t S ,而i C 从0.9I CS 下降到0.1I CS 的时间为下降时间t f ，通常称t on ＝t d ＋t r 为三极管开关的“接通时间”，t off ＝t S ＋t f 称为“断开时间”，形成上述开关特性的主要原因乃是晶体管结电容之故。
详解二极管限幅电路和钳位电路
二极管最重要的特性是单向导电性，利用这一特性可以设计很多好玩实用的电路，本文主要讲述限幅电路和钳位电路。
▉ 正限幅电路正半周时且Vin的电压大于等于0.7V时，二极管导通，Vout会被钳位在0.7V；在负半周和Vin电压小于0.7V时，二极管是截止状态，所以Vout=Vin，即Vout波形跟随Vin波形。
▉ 负限幅电路在正半周时，二极管截止，Vout=Vin，即波形跟随；在负半周Vin电压小于等于-0.7V时，二极管会导通，Vout电压会被钳位在-0.7V。
▉ 双向限幅电路双向限幅是结合了上面两个电路，用了两个二极管。
正半周，通过D1将超出的部分钳位在0.7V，负半周通过D2将超出的部分钳位在-0.7V。
▉ 正偏压限幅为了产生不同的限幅电压，有时候会在电路中加入偏置电压Vbias，当Vin 的电压大于等于Vbias+0.7V时，二极管导通，Vout被钳位。
▉ 负偏压限幅负偏压是一样的道理，Vin电压小于等于-0.7-Vbias时，二极管导通，Vout被钳位。
▉双向偏压限幅双向偏压限幅是两个二极管加两个偏置电压，正半周大于等于4.7V时，D1导通，超出部分被钳位在4.7V；负半周小于等于-6.7V时，D2导通，超出部分被钳位在-6.7V。
上面几种都是不含有电容的电路，主要是用来限幅。
下面几种是含有电容的二极管钳位电路，以下分析不考虑二极管的导通压降（即二极管正向导通相当于一根导线，反向截止断路），RC时间常数足够大，保证输出波形不失真。
▉ 简单型正钳位电路电路原理：输入Vin在负半周时（Vin上负下正），二极管导通，电流如红色箭头所示，电容充电至+V（左负右正），Vout=0V；输入Vin在正半周时（Vin 上正下负），二极管截止，电流如蓝色箭头所示，Vout电压等于电容电压加上正半周电压，所以Vout=2V；▉偏压型正钳位电路偏压型钳位电路和限幅电路很类似，在电路中加入偏置电压来提高或者降低钳位值。
发光二极管钳位电路
发光二极管钳位电路
发光二极管（LED）的钳位电路是为了控制和限制LED的电流，以确保LED在正常工作范围内。
这种电路通常包括一个电流限制器，以防止LED过电流，从而保护LED免受损害。
以下是一个简单的LED钳位电路，使用一个电阻作为电流限制器。
请注意，实际的电路设计可能会因为LED的规格和工作电压的不同而有所调整。
LED钳位电路：
1.所需元件：
•发光二极管（LED）：选择适当的LED，注意其正向电压（Forward Voltage）和额定电流（Forward Current）。
•电阻：用于限制LED的电流，计算公式为电阻值（R）= (电源电压- LED正向电压) / LED额定电流。
2.电路连接：
•将LED的正极连接到电源的正极。
•将LED的负极连接到电阻的一端。
•将电阻的另一端连接到电源的负极。
3.电流计算：
•使用欧姆定律计算电流（I）：I = 电源电压/ 电阻值。
•确保计算得到的电流不超过LED的额定电流。
4.注意事项：
•电源电压：确保电源电压不超过LED的正向电压，否则
LED可能会受到损坏。
•电流限制：电阻的作用是限制LED的电流，确保不超过LED的额定电流。
•选用电阻：选择标准电阻值，接近计算出的电阻值，确保电流匹配LED的规格。
这只是一个简单的LED钳位电路示例，实际应用中可能需要更复杂的电路，特别是在需要精确控制LED亮度或在更复杂的电源情况下。
在设计和组装电路时，请确保按照相关规格和标准进行操作，以确保LED的安全工作。
什么是钳位二极管？钳位二极管保护原理
什么是钳位二极管？钳位二极管保护原理钳位二极管其实就是TVS 管，也就是瞬态抑制二极管的简称（Transient Voltage Suppressor）。
它是在稳压二极管的基础上进展而来的，是一种二极管形式的新型高效能爱护器件，也就是限压型的过压爱护器件。
TVS通常采纳二极管式的轴向引线封装结构，也有贴片的，TVS的核心单元是芯片，芯片有单极型和双极型两种结构，单极型TVS有一个PN结，双极型TVS有两个PN结。
单极性只对一个方向的浪涌电压冲击起爱护作用，双极性。
瞬态二极管对相反的极性浪涌电压冲击都起爱护作用，相当于两只稳压管反向串联。
这种管突出的特点就是具有击穿电压低、响应时间为几十ps数量级、漏电流小、瞬态功率大、无噪声等特点，因此在信号系统内得到广泛的应用及认可。
下面来先了解一下两个二极管反向串联时候是怎工作的，如下图D1和D2两个二极管反向串联在一起，这属于钳位爱护电路，也有利用这种钳位来取过零信号，在钳位电路中，二极管负极接地，则正极端电路被钳位零电位以下；工作时候一次只能有一个二极管导通，而另一个处于截止状态，那么它的正反向压降就会被钳制在二极管正向导通压降0.5-0.7（假如导通压降是此）以下，从而起到爱护电路的目的。
如下图是TVS管的电压---电流特性。
在浪涌电压的作用下，TVS管两
极之间电压由额定反向关断电压VWM上升到击穿电压VBR 时被击穿，消失了击穿电流,，于是流过TVS 管的电流将达到峰值脉冲电流IPP ,其两端的电压也被钳位于预定的最大钳位电压VC以下。
其后随着脉冲电流按指数衰减，TVS 管两极的电压也不断下降，最终恢复到初态，这就是TVS 管抑制浪涌电流脉冲功率，爱护电子器件的原理。
双向二极管的钳位电压
双向二极管的钳位电压同学们，今天咱们来聊聊双向二极管的钳位电压这个有点神秘但又很重要的概念。
那什么是双向二极管的钳位电压呢？咱们先来想象一下，电流就像是一群调皮的小孩子在乱跑，而双向二极管就像是一个聪明的老师，它的钳位电压就是老师设置的一个“规矩”。
简单说，钳位电压就是双向二极管能够把电压限制或者固定在一个特定值的能力。
双向二极管内部的结构有点像一个小小的战场，电子和空穴在里面冲锋陷阵。
当电压超过了一定的限度，双向二极管就会挺身而出，发挥它的钳位作用。
比如说，假如我们设定了双向二极管的钳位电压是 5 伏。
当电路中的电压低于 5 伏时，双向二极管就像在旁边观察的安静同学，不怎么发挥作用。
但是一旦电压超过了5 伏，双向二极管就会立刻行动，把电压拉回到5 伏这个水平，不让电压再往上升。
那钳位电压有啥用呢？这用处可大啦！在一些电路中，我们不希望电压过高，不然可能会损坏其他的元件。
这时候双向二极管的钳位电压就像是一个保护神，把电压控制在安全范围内。
给大家举个例子吧。
比如说在一个手机充电器的电路里，如果突然有一个很高的电压脉冲进来，没有双向二极管的钳位作用，这个高电压可能就会把手机内部的芯片给烧坏了。
但是有了双向二极管，它把电压钳位在一个安全的值，手机就能安然无恙。
在一些通信设备的电路中，为了保证信号的稳定和准确传输，也需要用双向二极管的钳位电压来去除过高或者过低的电压干扰。
那怎么确定双向二极管的钳位电压呢？这可不是随便定的，它取决于双向二极管的材料、结构还有制造工艺等因素。
不同型号的双向二极管，钳位电压可能都不一样。
而且，在实际使用中，我们还得考虑温度、电流等因素对钳位电压的影响。
就好像天气热了，我们的胃口可能会变差，双向二极管在不同的环境下，它的钳位电压性能也可能会有一些变化。
双向二极管的钳位电压虽然听起来有点复杂，但它在电路中可是起着非常重要的作用。
了解了它，我们就能更好地设计和维护电路，让各种电子设备都能稳定可靠地工作。
二极管的钳位电压
二极管的钳位电压
二极管的钳位电压是指在二极管正向导通时，钳位（即P型半导体和N型半导体的接触处）的电压。
在正向导通时，二极管的钳位电压是一个重要的参数，它决定了二极管的导通特性和工作状态。
在二极管正向导通时，钳位电压的大小取决于二极管的材料和结构。
一般来说，硅材料的二极管钳位电压约为0.7V，而锗材料的二极管钳位电压约为0.3V。
这是因为硅材料的禁带宽度比锗材料大，需要更大的电压才能克服禁带电势垒，使电子和空穴能够通过钳位结合处，形成电流。
二极管的钳位电压还与二极管的结构有关。
在一般的二极管中，钳位电压是一个固定值，不随电流变化而变化。
但在一些特殊的二极管中，如Zener二极管和稳压二极管，钳位电压是可以调节的。
这些二极管的钳位电压被设计成一个特定的值，以便在特定的电压范围内，保持二极管的导通状态，从而实现电压稳定的功能。
在实际应用中，二极管的钳位电压是一个非常重要的参数。
在电路设计中，需要根据二极管的钳位电压来选择合适的二极管，以保证电路的正常工作。
在电子器件的制造中，也需要控制二极管的钳位电压，以保证器件的性能和可靠性。
二极管的钳位电压是二极管的一个重要参数，它决定了二极管的导通特性和工作状态。
在电路设计和电子器件制造中，需要对二极管
的钳位电压进行控制和选择，以保证电路和器件的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管限位与钳位电路
发布时间:2011-12-13 13:45:49 访问次数:3107
有一种二极管电路，称为限位器(limiter或clipper)，
S5H1410X01-Q0可将信号的电压在某个固定值以上，或以下的部分截掉。
另一种二极管电路，称为钳位器，可将直流电压叠加到信号上，或者恢复信号的原有直流幅值。
这一节我们将介绍限位器和钳位器的二极管电路。
在学习完本节的内容后，你应该能够：说明并且分析二极管限位和钳位电路的工作原理；说明二极管限位器的工作原理；计算出加上偏压后的限位器输出电压；使用分压器的偏压方式，设定限位器的幅值；说明二极管钳位器的工作原理。
1.二极管限位器
图2. 34(a)显示的二极管限位器(limiter或者clipper)，会限制或者截掉输入电压的正半周部分。
当输入电压进入正半周期，二极管处于正向偏压状态。
因为二极管的阴极是接地电位(OV)，于是阳极的电位就不能超过0.7V(假设此二极管是硅质)。
于是输入电压超过这个数值时，A点的电位就被限制在10. 7V。
当输入电压降回到0. 7V以下时，二极管就变成反向偏压，而变成开路的状态。
输出电压的波形看起来与输入电压的负半周相似，但是波幅则是由R1和R2所组成的分压器决定，计算式如下：
Vout（R L/+R1+RL）×Vin
如果R1相较RL很小，于是Vout=Vin
如果将二极管反接，如图2.34(b)，则输入电压的负半周会被截掉。
在输入电压的负半周期间，此二极管是处于正向偏压，因为二极管电压降的缘故，A点的电压维持在-0.7V。
当输入电压超过-0.7V，二极管就不再处于正向偏压，于是RL上就出现与输入电压成比例的电压。
(1)加上偏压的限位器
可将偏压y BIAS和二极管串联，就可以调整交流电压的值，如图2.37所示。
在A点的电压必须等于+0.7V，此二极管才会成为正向偏压而导通。
一旦二极管导通后，在A点的电压就会被限制在+0.7V，于是所有高于此幅值的输入电压均会被截掉。
要将输出电压限制在某个负电压幅值，则二极管和偏压必须如图2.38一样串联起来。
在这种情况之下，A点的电压必须低于-VBrAS -0.7V，才能让二极管处于正向偏压状态，因而产生如图所示的限制幅值的效果。
如果将二极管反接，就可将只有正半周期的输入电压才能输出的限位器电路，修改成高于-0.7V的输入电压才能输出，波形如图2.39(a)所示。
同样地，可将只有负半周期的输入电压才能输出的限位器电路，修改成低于 -VBIAS+O.7V的输入电压才能输出，
波形如图2.39(b)所示。
(2)分压器偏压
我们一直使用各种偏压源来说明二极管限位器的基本工作原理，其实可以利用电阻分压器，将直流电源的电压转换成所需要的偏压，如图2.42所示。
偏压值按照下述的分压公式中的电阻值，计算出来： V BIAS=R3/R2+R3×V SUPPLY
正偏压限位器显示在图2.42(a)，而负偏压限位器则显示在图2.42(b)，可调式正偏压限位器则显示在图2.42(c)。
达些设定偏压的电阻值，必须相对于RL很小，使流经二极管的正向电流不会影响到偏压。

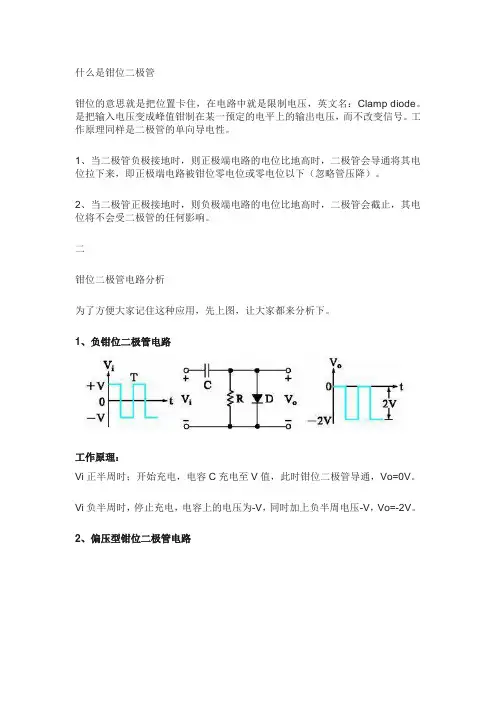

2.二极管钳位器
钳位器可以将直流电压加到交流信号的电压上。
钳位器有时又称为直流重置器(DC restorer)。
图2.45显示的二极管钳位器，可将正直流值加入输出的波形。
此电路的运作是由输入电压的第一个负半周开始。
当输入电压开始进入负半周期，二极管成为正向偏压，使电容器充电到接近输入电压的峰值(-0.7 V)，如图2.45(a)所示。
在刚越过负半周的峰值后，二极管就成为反向偏压。
这是因为电容器会将二极管的阴极维持在-0.7V的电压。
电容器只能通过高阻抗值的放电。
因此，由前一个负半周峰值到下一个负半周峰值期间，电容器只会释放很少的电量。
释放的电量当然是由RL的阻抗值决定。
若要有良好的钳位效果，RC的时间常数最少必须是输入电压周期的十倍。
钳位器的作用，就是使电容器电压维持在输入电压的峰值减去二极管电压降。
电容器屯压基本上可视为与输入电压串联的一个电池。
RL电容器的电压会与输入电压重叠相加，如图2.45(b)所示。
如果将二极管反接，就会有一个负直流电压与输入电压相加，产生如图
2.46所示的输出电压波形。
钳位器电路通常应用于电视机，作为直流电压重置器。
接收到的合成视频信号，通常是通过电容器耦合到放大器，因此会将信号中的直流部分滤除掉，造成黑白参考幅值和遮没幅值的丧失。
在将信号送入影像管之前，必须恢复这些参考幅值。
VDC≈（1一1/2fRLC)）×Vp(rect)。
