关于旁路电容的深度对话

合集下载

旁路电容和耦合电容详解

旁路电容和耦合电容详解

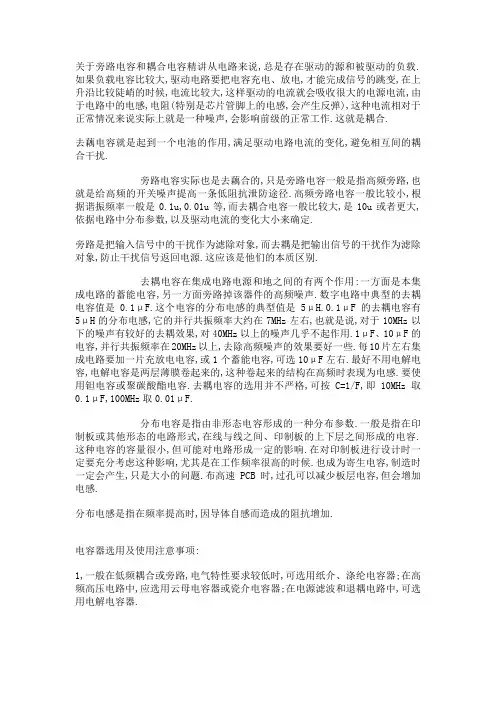

关于旁路电容和耦合电容精讲从电路来说,总是存在驱动的源和被驱动的负载.如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作.这就是耦合.去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰.旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径.高频旁路电容一般比较小,根据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10u或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定.旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源.这应该是他们的本质区别.去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电容值是0.1μF.这个电容的分布电感的典型值是5μH.0.1μF的去耦电容有5μH的分布电感,它的并行共振频率大约在7MHz左右,也就是说,对于10MHz以下的噪声有较好的去耦效果,对40MHz以上的噪声几乎不起作用.1μF、10μF的电容,并行共振频率在20MHz以上,去除高频噪声的效果要好一些.每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右.最好不用电解电容,电解电容是两层薄膜卷起来的,这种卷起来的结构在高频时表现为电感.要使用钽电容或聚碳酸酯电容.去耦电容的选用并不严格,可按C=1/F,即10MHz取0.1μF,100MHz取0.01μF.分布电容是指由非形态电容形成的一种分布参数.一般是指在印制板或其他形态的电路形式,在线与线之间、印制板的上下层之间形成的电容.这种电容的容量很小,但可能对电路形成一定的影响.在对印制板进行设计时一定要充分考虑这种影响,尤其是在工作频率很高的时候.也成为寄生电容,制造时一定会产生,只是大小的问题.布高速PCB时,过孔可以减少板层电容,但会增加电感.分布电感是指在频率提高时,因导体自感而造成的阻抗增加.电容器选用及使用注意事项:1,一般在低频耦合或旁路,电气特性要求较低时,可选用纸介、涤纶电容器;在高频高压电路中,应选用云母电容器或瓷介电容器;在电源滤波和退耦电路中,可选用电解电容器.2,在振荡电路、延时电路、音调电路中,电容器容量应尽可能与计算值一致.在各种滤波及网(选频网络),电容器容量要求精确;在退耦电路、低频耦合电路中,对同两级精度的要求不太严格.3,电容器额定电压应高于实际工作电压,并要有足够的余地,一般选用耐压值为实际工作电压两倍以上的电容器.4,优先选用绝缘电阻高,损耗小的电容器,还要注意使用环境.我们知道,一般我们所用的电容最重要的一点就是滤波和旁路,我在设计中也正是这么使用的.对于高频杂波,一般我的经验是不要过大的电容,因为我个人认为,过大的电容虽然对于低频的杂波过滤效果也许比较好,但是对于高频的杂波,由于其谐振频率的下降,使得对于高频杂波的过滤效果不很理想.所以电容的选择不是容量越大越好.疑问点:1.以上都是我的经验,没有理论证实,希望哪位可以在理论在帮忙解释一下是否正确.或者推荐一个网页或者网站.2.是不是超过了谐振频率,其阻抗将大大增加,所以对高频的过滤信号,其作用就相对减小了呢?3.理想的滤波点是不是在谐振频率这点上???(没有搞懂中)4.以前只知道电容的旁路作用是隔直通交,现在具体于PCB设计中,电容的这一旁路作用具体体现在哪里?在用电容抑制电磁骚扰时,最容易忽视的问题就是电容引线对滤波效果的影响.电容器的容抗与频率成反比,正是利用这一特性,将电容并联在信号线与地线之间起到对高频噪声的旁路作用.然而,在实际工程中,很多人发现这种方法并不能起到预期滤除噪声的效果,面对顽固的电磁噪声束手无策.出现这种情况的一个原因是忽略了电容引线对旁路效果的影响. 实际电容器的电路模型是由等效电感(ESL)、电容和等效电阻(ESR)构成的串联网络. 理想电容的阻抗是随着频率的升高降低,而实际电容的阻抗是图1所示的网络的阻抗特性,在频率较低的时候,呈现电容特性,即阻抗随频率的增加而降低,在某一点发生谐振,在这点电容的阻抗等于等效串联电阻ESR.在谐振点以上,由于ESL的作用,电容阻抗随着频率的升高而增加,这是电容呈现电感的阻抗特性.在谐振点以上,由于电容的阻抗增加,因此对高频噪声的旁路作用减弱,甚至消失. 电容的谐振频率由ESL和C共同决定,电容值或电感值越大,则谐振频率越低,也就是电容的高频滤波效果越差.ESL 除了与电容器的种类有关外,电容的引线长度是一个十分重要的参数,引线越长,则电感越大,电容的谐振频率越低.因此在实际工程中,要使电容器的引线尽量短.根据LC电路串联谐振的原理,谐振点不仅与电感有关,还与电容值有关,电容越大,谐振点越低.许多人认为电容器的容值越大,滤波效果越好,这是一种误解.电容越大对低频干扰的旁路效果虽然好,但是由于电容在较低的频率发生了谐振,阻抗开始随频率的升高而增加,因此对高频噪声的旁路效果变差.表1是不同容量瓷片电容器的自谐振频率,电容的引线长度是1.6mm(你使用的电容的引线有这么短吗?).表1电容值自谐振频率(MHz) 电容值自谐振频率(MHz)1m F 1.7 820 pF 38.50.1m F 4 680 pF 42.50.01m F 12.6 560 pF 453300pF 19.3 470 pF 491800 pF 25.5 390 pF 541100pF 33 330 pF 60 尽管从滤除高频噪声的角度看,电容的谐振是不希望的,但是电容的谐振并不是总是有害的.当要滤除的噪声频率确定时,可以通过调整电容的容量,使谐振点刚好落在骚扰频率上.从电路来说,总是存在驱动的源和被驱动的负载.如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作.这就是耦合.去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰.旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径.高频旁路电容一般比较小,根据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10u或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定.去耦和旁路都可以看作滤波.正如ppxp所说,去耦电容相当于电池,避免由于电流的突变而使电压下降,相当于滤纹波.具体容值可以根据电流的大小、期望的纹波大小、作用时间的大小来计算.去耦电容一般都很大,对更高频率的噪声,基本无效.旁路电容就是针对高频来的,也就是利用了电容的频率阻抗特性.电容一般都可以看成一个RLC串联模型.在某个频率,会发生谐振,此时电容的阻抗就等于其ESR.如果看电容的频率阻抗曲线图,就会发现一般都是一个V形的曲线.具体曲线与电容的介质有关,所以选择旁路电容还要考虑电容的介质,一个比较保险的方法就是多并几个电容.去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电容值是0.1μF.这个电容的分布电感的典型值是5μH.0.1μF的去耦电容有5μH的分布电感,它的并行共振频率大约在7MHz左右,也就是说,对于10MHz以下的噪声有较好的去耦效果,对40MHz以上的噪声几乎不起作用.1μF、10μF的电容,并行共振频率在20MHz以上,去除高频噪声的效果要好一些.每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右.最好不用电解电容,电解电容是两层薄膜卷起来的,这种卷起来的结构在高频时表现为电感.要使用钽电容或聚碳酸酯电容.去耦电容的选用并不严格,可按C=1/F,即10MHz取0.1μF,100MHz取0.01μF.一般来说,容量为uf级的电容,象电解电容或钽电容,他的电感较大,谐振频率较小,对低频信号通过较好,而对高频信号,表现出较强的电感性,阻抗较大,同时,大电容还可以起到局部电荷池的作用,可以减少局部的干扰通过电源耦合出去;容量为0.001~0.1uf的电容,一般为陶瓷电容或云母电容,电感小,谐振频率高,对高频信号的阻抗较小,可以为高频干扰信号提供一条旁路,减少外界对该局部的耦合干扰,在电子电路中,去耦电容和旁路电容都是起到抗干扰的作用,电容所处的位置不同,称呼就不一样了.对于同一个电路来说,旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象,把前级携带的高频杂波滤除,而去耦(decoupling,也称退耦)电容是把输出信号的干扰作为滤除对象.在供电电源和地之间也经常连接去耦电容,它有三个方面的作用:一是作为本集成电路的蓄能电容;二是滤除该器件产生的高频噪声,切断其通过供电回路进行传播的通路;三是防止电源携带的噪声对电路构成干扰.我来总结一下,旁路实际上就是给高频干扰提供一个到地的能量释放途径,不同的容值可以针对不同的频率干扰.所以一般旁路时常用一个大贴片加上一个小贴片并联使用.对于相同容量的电容的Q值我认为会影响旁路时高频干扰释放路径的阻抗,直接影响旁路的效果,对于旁路来说,希望在旁路作用时,电容的等效阻抗越小越好,这样更利于能量的排泄.数字电路输出信号电平转换过程中会产生很大的冲击电流,在供电线和电源内阻上产生较大的压降,使供电电压产生跳变,产生阻抗噪声(亦称开关噪声),形成干扰源.一、冲击电流的产生:(1)输出级控制正负逻辑输出的管子短时间同时导通,产生瞬态尖峰电流(2)受负载电容影响,输出逻辑由“0”转换至“1”时,由于对负载电容的充电而产生瞬态尖峰电流. 瞬态尖峰电流可达50ma,动作时间大约几ns至几十ns.二、降低冲击电流影响的措施:(1)降低供电电源内阻和供电线阻抗(2)匹配去耦电容三、何为去耦电容在ic(或电路)电源线端和地线端加接的电容称为去耦电容.四、去耦电容如何取值去耦电容取值一般为0.01~0.1uf,频率越高,去耦电容值越小.五、去耦电容的种类(1)独石 (2)玻璃釉 (3)瓷片 (4)钽六、去耦电容的放置去耦电容应放置于电源入口处,连线应尽可能短.旁路电容不是理论概念,而是一个经常使用的实用方法,在50 -- 60年代,这个词也就有它特有的含义,现在已不多用.电子管或者晶体管是需要偏置的,就是决定工作点的直流供电条件.例如电子管的栅极相对于阴极往往要求加有负压,为了在一个直流电源下工作,就在阴极对地串接一个电阻,利用板流形成阴极的对地正电位,而栅极直流接地,这种偏置技术叫做“自偏”,但是对(交流)信号而言,这同时又是一个负反馈,为了消除这个影响,就在这个电阻上并联一个足够大的点容,这就叫旁路电容.后来也有的资料把它引申使用于类似情况.去耦电容在集成电路电源和地之间的有两个作用:一方面是本集成电路的蓄能电容,另一方面旁路掉该器件的高频噪声.数字电路中典型的去耦电容值是0.1μF.这个电容的分布电感的典型值是5μH.0.1μF的去耦电容有5μH的分布电感,它的并行共振频率大约在7MHz左右,也就是说,对于 10MHz以下的噪声有较好的去耦效果,对40MHz以上的噪声几乎不起作用.1μF、10μF的电容,并行共振频率在20MHz以上,去除高频噪声的效果要好一些.每10片左右集成电路要加一片充放电电容,或1个蓄能电容,可选10μF左右.最好不用电解电容,电解电容是两层薄膜卷起来的,这种卷起来的结构在高频时表现为电感.要使用钽电容或聚碳酸酯电容.去耦电容的选用并不严格,可按C=1/F,即10MHz取0.1μF,100MHz取 0.01μF.一般来说,容量为uf级的电容,象电解电容或钽电容,他的电感较大,谐振频率较小,对低频信号通过较好,而对高频信号,表现出较强的电感性,阻抗较大,同时,大电容还可以起到局部电荷池的作用,可以减少局部的干扰通过电源耦合出去;容量为0.001~0.1uf的电容,一般为陶瓷电容或云母电容,电感小,谐振频率高,对高频信号的阻抗较小,可以为高频干扰信号提供一条旁路,减少外界对该局部的耦合干扰旁路是把前级或电源携带的高频杂波或信号滤除;去藕是为保正输出端的稳定输出(主要是针对器件的工作)而设的“小水塘”,在其他大电流工作时保证电源的波动范围不会影响该电路的工作;补充一点就是所谓的藕合:是在前后级间传递信号而不互相影响各级静态工作点的元件有源器件在开关时产生的高频开关噪声将沿着电源线传播.去耦电容的主要功能就是提供一个局部的直流电源给有源器件,以减少开关噪声在板上的传播和将噪声引导到地.在电子电路中,去耦电容和旁路电容都是起到抗干扰的作用,电容所处的位置不同,称呼就不一样了.很多电子产品中,电容器都是必不可少的电子元器件,它在电子设备中充当整流器的平滑滤波、电源和退耦、交流信号的旁路、交直流电路的交流耦合等.由于电容器的类型和结构种类比较多,因此,使用者不仅需要了解各类电容器的性能指标和一般特性,而且还必须了解在给定用途下各种元件的优缺点、机械或环境的限制条件等.本文介绍电容器的主要参数及应用,可供读者选择电容器种类时用.1、标称电容量(CR):电容器产品标出的电容量值.云母和陶瓷介质电容器的电容量较低(大约在5000pF以下);纸、塑料和一些陶瓷介质形式的电容量居中(大约在0005μF10μF);通常电解电容器的容量较大.这是一个粗略的分类法.2、类别温度范围:电容器设计所确定的能连续工作的环境温度范围,该范围取决于它相应类别的温度极限值,如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等.3、额定电压(UR):在下限类别温度和额定温度之间的任一温度下,可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值.电容器应用在高压场合时,必须注意电晕的影响.电晕是由于在介质/电极层之间存在空隙而产生的,它除了可以产生损坏设备的寄生信号外,还会导致电容器介质击穿.在交流或脉动条件下,电晕特别容易发生.对于所有的电容器,在使用中应保证直流电压与交流峰值电压之和不的超过直流电压额定值.4、损耗角正切(tgδ):在规定频率的正弦电压下,电容器的损耗功率除以电容器的无功功率.这里需要解释一下,在实际应用中,电容器并不是一个纯电容,其内部还有等效电阻,它的简化等效电路如下图所示.图中C为电容器的实际电容量,Rs是电容器的串联等效电阻,Rp是介质的绝缘电阻,Ro是介质的吸收等效电阻.对于电子设备来说,要求Rs愈小愈好,也就是说要求损耗功率小,其与电容的功率的夹角δ要小.这个关系用下式来表达: tgδ=Rs/Xc=2πf×c×Rs 因此,在应用当中应注意选择这个参数,避免自身发热过大,以减少设备的失效性.5、电容器的温度特性:通常是以20℃基准温度的电容量与有关温度的电容量的百分比表示.补充:1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等.2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种.电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF).其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率.如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%.6使用寿命:电容器的使用寿命随温度的增加而减小.主要原因是温度加速化学反应而使介质随时间退化.7绝缘电阻:由于温升引起电子活动增加,因此温度升高将使绝缘电阻降低.电容器包括固定电容器和可变电容器两大类,其中固定电容器又可根据所使用的介质材料分为云母电容器、陶瓷电容器、纸/塑料薄膜电容器、电解电容器和玻璃釉电容器等;可变电容器也可以是玻璃、空气或陶瓷介质结构.以下附表列出了常见电容器的字母符号.电容分类介绍名称:聚酯(涤纶)电容(CL)符号:电容量:40p--4u额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路名称:聚苯乙烯电容(CB)符号:电容量:10p--1u额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路名称:聚丙烯电容(CBB)符号:电容量:1000p--10u额定电压:63--2000V主要特点:性能与聚苯相似但体积小,稳定性略差应用:代替大部分聚苯或云母电容,用于要求较高的电路名称:云母电容(CY)符号:电容量:10p--0.1u额定电压:100V--7kV主要特点:高稳定性,高可靠性,温度系数小应用:高频振荡,脉冲等要求较高的电路名称:高频瓷介电容(CC)符号:电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路名称:低频瓷介电容(CT)符号:电容量:10p--4.7u额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路名称:玻璃釉电容(CI)符号:电容量:10p--0.1u额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200度)应用:脉冲、耦合、旁路等电路名称:铝电解电容符号:电容量:0.47--10000u额定电压:6.3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等名称:钽电解电容(CA)铌电解电容(CN)符号:电容量:0.1--1000u额定电压:6.3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可根据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,广播电视设备等名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,广播接收机等名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿名称:陶瓷介质微调电容器符号:可变电容量:0.3--22p主要特点:损耗较小,体积较小应用:精密调谐的高频振荡回路名称:独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.独石电容的特点:电容量大、体积小、可靠性高、电容量稳定,耐高温耐湿性好等.应用范围:广泛应用于电子精密仪器.各种小型电子设备作谐振、耦合、滤波、旁路.容量范围:0.5PF--1UF耐压:二倍额定电压.里面说独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0.2U,另一种叫II型,容量大,但性能一般.就温漂而言:独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.。

为什么选择旁路电容很重要

为什么选择旁路电容很重要

电容 一样 ,这类 电容不 受压 电效应 影 时 ,负载 瞬 态会 降至 约7 mV,如 图 稳 定性 影 响 极 大 。一 般 而言 ,封 装尺 寸 0
而 且 将 低 ES R、低 ESL I 工 作 须 电流 限 制 电 阻 。此 项 技术 的 另一 好处 使 用 寿 命 要 比 传 统 的 铝 电解 电 容 长 。  ̄I : 宽
温度范 围特性 融于一 体 ,可以说 是旁 是 E R更 低 。 固态 钽 电 容的 电容 值 可以 大 多数 电 容 的 工 作 温 度 上 限 为 15 , S 0℃
命E电子 .21q5l 29 l 01s ̄
容 或 固 态 聚 合 物 钽 电容 相 比 ,往 往 体 的 电 流 ,因 而 产 生 大 约 8m V的 负 载 瞬 IV X R电容 与偏 置 电压 之 间的 关 系 。 0 O 5 积 更 大 且 ES R更 高 。 与 固 态 聚 合 物 钽 态 ,如 图 1 示 。 当 电 容 增 加 到 1 .F 电 容 的封 装 尺 寸和 电压 额 定值 对 其 电压 所 01 t
路 电 容 的 首 选 。 不 过 ,这 类 电 容 也 并 相 对 于温 度和 偏 置 电 压保 持 稳 定 ,因此 但 现 在 0S —CON型 电 容 可 以 在 最 高 非完美 无缺 。根据 电介质 材料 不同 , 选 择 标 准 仅包 括 容 差 、 工作 温 度 范 围 内 15 2 ℃的 温 度 范 围 内 工作 。
容 : 多 层 陶 瓷 电 容 、 固态 钽 电 解 电容 和 铝 电 解 电容 。
计 )。而0S —CON电容则采用有机半
与 陶 瓷 电 容 相 比 , 固 态 钽 电 容 对 导 体 电 解 质 和 铝 箔 阴 极 , 以 实 现 较 低 温 度 、 偏 置 和 振 动 效 应 的 敏 感 度 相 对 的 ES R。 这 类 电容 虽 然 与 固态 聚 合 物 较低 。新 兴 一种 固态 钽 电容 采 用 导 电 聚 钽 电容 相 关 , 但 实 际 上 要 比 钽 电容 早

ldo的旁路电容

ldo的旁路电容

ldo的旁路电容好啦,今天我们聊聊“LDO旁路电容”这个话题。

你可能会想:“啥是LDO旁路电容?难不成又是某种电子元件的高大上名字?”放心,咱们今天不讲深奥的技术原理,也不讲什么学术论文。

我们就来点儿轻松的,边喝杯茶边聊的那种风格。

你要是懂了,脑袋里肯定也能冒出一个“哦,原来是这个意思”那种清爽感。

什么是LDO?这个嘛,其实就是低压差线性稳压器(Low Dropout Regulator)的缩写,翻译成白话就是,LDO就是用来“稳住电压”的一个小帮手。

就像你路上碰到一个热心大哥,他稳稳地拉住你,不让你摔倒。

LDO就干这个事儿,把电压稳得跟老母鸡照顾小鸡似的,给设备提供稳定的电压。

对了,LDO这个名字听起来是不是有点像什么高科技玩意儿?其实它只是个小小的稳压器。

至于“旁路电容”嘛,那可就更简单了,就是加在LDO旁边,给它当个辅助帮手,确保整个电路系统能够更平稳、更安稳地运行。

那问题来了,旁路电容到底是干嘛的呢?我们要是直接从字面上理解,旁路电容就是旁路——意思是电流要是想跳过LDO,找别的路走,旁边的电容就会提供一个临时的“安全通道”,保证电流能够顺利通过,不会乱跑。

你想,电流就像一群小兔子,跑得飞快,一不小心就跑偏了,偏到其他线路上去了,这不就麻烦了嘛。

旁路电容就像一个网,帮忙把这些兔子赶回到正道上。

再说了,旁路电容这个小配件其实是有大作用的。

你可别看它小小的,没它可不行。

它不仅能过滤掉电源噪声,还能降低高频信号的干扰。

说白了,它就是在你的电路中,起到“净化空气”的作用。

就好比你在一个吵闹的市场中购物,周围是各种嘈杂的声音,如果你戴个耳塞,整个人顿时清净了不少,能更专注地挑选心仪的商品。

旁路电容就像那个耳塞,让你电路中的信号更加清晰、稳定。

不加旁路电容,LDO的工作就会变得不那么完美。

你知道的,电路里的电压波动、噪声过多,就像人心浮气躁,做事总是心不在焉。

旁路电容的存在就能让这个问题迎刃而解。

它把这些“杂音”吸收掉了,让LDO能够更精准地工作。

电容旁路作用

电容旁路作用

电容旁路作用
嘿,朋友们!今天咱来唠唠电容旁路作用这个事儿。

你说电容旁路就像是一个神奇的小助手,在电路的世界里默默发挥着大作用。

就好比你在马路上开车,突然遇到了一段拥堵的路,这时候要是有条小路能让你绕过去,那多爽啊!电容旁路就类似这条小路。

在电路中,有时候会有一些杂波啊、干扰信号啥的,就像一群调皮的小孩子在捣乱。

这时候电容旁路就出马了,它能把这些不乖的信号给引走,让电路能顺畅地工作。

想象一下,要是没有电容旁路,那电路不就像没了润滑油的机器,卡卡的,多难受啊!电容旁路能让电流更平稳地流动,就像河水在河道里稳稳地流淌一样。

它还特别靠谱,不管啥时候需要它,它都在那。

而且它也不挑,不管是大电流还是小电流,它都能应付得来。

咱平时用的那些电子设备,里面可都少不了电容旁路的功劳。

手机啊、电脑啊,要是没有它,说不定用着用着就出毛病了。

你说这电容旁路是不是很牛?它就像一个默默守护电路的英雄,不声不响地干着重要的活儿。

有时候我就想啊,生活中是不是也需要这样的“电容旁路”呢?在我们遇到困难和干扰的时候,也有个东西能帮我们把这些不好的给引开,让我们能顺利地往前走。

所以啊,可别小看了电容旁路这个小小的东西,它的作用可大着呢!它让我们的电子世界变得更加精彩,让我们能享受到各种便捷的电子设备。

总之,电容旁路就是牛,不服不行啊!。

交流放大电路 旁路电容

交流放大电路 旁路电容

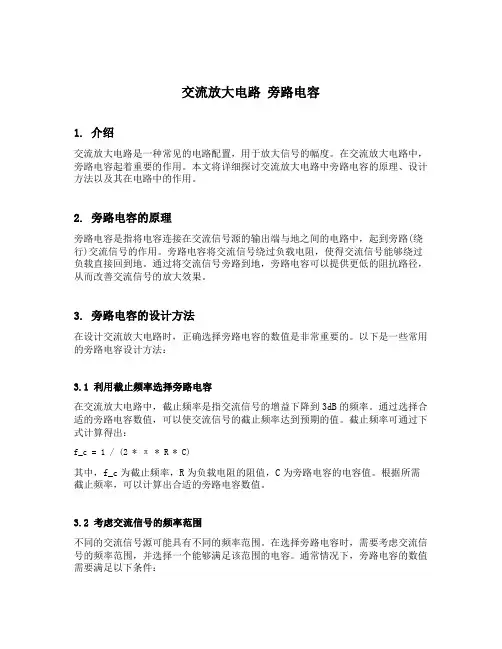

交流放大电路旁路电容1. 介绍交流放大电路是一种常见的电路配置,用于放大信号的幅度。

在交流放大电路中,旁路电容起着重要的作用。

本文将详细探讨交流放大电路中旁路电容的原理、设计方法以及其在电路中的作用。

2. 旁路电容的原理旁路电容是指将电容连接在交流信号源的输出端与地之间的电路中,起到旁路(绕行)交流信号的作用。

旁路电容将交流信号绕过负载电阻,使得交流信号能够绕过负载直接回到地。

通过将交流信号旁路到地,旁路电容可以提供更低的阻抗路径,从而改善交流信号的放大效果。

3. 旁路电容的设计方法在设计交流放大电路时,正确选择旁路电容的数值是非常重要的。

以下是一些常用的旁路电容设计方法:3.1 利用截止频率选择旁路电容在交流放大电路中,截止频率是指交流信号的增益下降到3dB的频率。

通过选择合适的旁路电容数值,可以使交流信号的截止频率达到预期的值。

截止频率可通过下式计算得出:f_c = 1 / (2 * π * R * C)其中,f_c为截止频率,R为负载电阻的阻值,C为旁路电容的电容值。

根据所需截止频率,可以计算出合适的旁路电容数值。

3.2 考虑交流信号的频率范围不同的交流信号源可能具有不同的频率范围。

在选择旁路电容时,需要考虑交流信号的频率范围,并选择一个能够满足该范围的电容。

通常情况下,旁路电容的数值需要满足以下条件:C >= 1 / (2 * π * R * f_max)其中,f_max为交流信号的最大频率。

3.3 考虑交流电路的放大倍数交流放大电路的放大倍数也会影响旁路电容的设计。

较高的放大倍数要求更低的截止频率,因此需要选择较大的旁路电容。

一般来说,可以选择一个符合所需截止频率要求的电容,并通过实验调整来达到满意的放大倍数。

4. 旁路电容的作用旁路电容在交流放大电路中起到了关键的作用。

以下是旁路电容在交流放大电路中的几个主要作用:4.1 降低负载电阻对交流信号的影响负载电阻会引入一定的阻抗,从而影响交流信号的幅度。

什么是旁路电容?什么是去耦电容?它们有什么区别和联系?

什么是旁路电容?什么是去耦电容?它们有什么区别和联系?

什么是旁路电容?什么是去耦电容?它们有什么区别和联系?一、旁路电容在电路中,如果希望将某一频率以上或全部交流成分的信号去掉,那么便可以使用滤波电容。

习惯上,通常将少部分只有滤波作用的电容器称为旁路电容器(Bypass Capacitors)或者傍路电容器。

例如,在晶体管的射极电阻或真空管的阴极电阻上并联的电容器,就被称为旁路电容(因为交流信号是经该电容器而进入接地端的);又如在电源电路中,除了数千微法的平滑滤波或反交联电容之外,通常也用零点几微法的高频电容来将高频旁路(实际上,此高频旁路电容也可被视为高频滤波及反交联电容)。

旁路电容的应用电路如下图所示。

二、去耦电容在电子电路中,经常会看到在集成电路的电源引脚附近有一个电解电容器,这个电容器就是去耦合电容器,简称去耦电容(Decoupling Capacitors),又称退耦电容器。

去耦电容器通常有两个作用:一个是蓄能;一个是去除高频噪声。

去耦电容器主要是去除高频,如RF信号的干扰。

干扰的进入方式是通过电磁辐射。

为什么说去耦电容具有蓄能的作用呢?举个简单的例子,我们就能很容易地明白了:我们可以把总电源看作一个水库,我们大楼内的家家户户都需要供水,这时,水不是直接来自于水库,那样距离太远啦,等水过来,我们已经渴的不行了,实际上我们用的水来自于大楼附近的水塔。

集成电路在工作的时候,其电流是不连续的,而且频率很高,而集成电路的电源引脚到总电源有一段距离,即便距离不长,在频率很高的情况下,阻抗也会很大(线路的电感影响非常大),这样会导致器件在需要电流的时候,不能及时供给,而去耦电容器可以弥补此不足,这也是为什么很多电路板在高频器件电源引脚处放置小电容的原因之一。

集成电路内部的开关在工作时产生的高频开关噪声将沿着电源线传播,去耦电容的主要功能就是提供一个局部的直流电源给集成电路,以减少开关噪声在电路板的传播并将噪声引导到地。

去耦电容器还可以防止电源携带的噪声对电路构成干扰,在设计电路时,去耦电容应放置在电源入口处,连线应尽可能短。

旁路电容的作用

旁路电容的作用

旁路电容的作用
在设计直流电源中,经变压器整流输出时,经常外接旁路电容,请问这个旁路电容的作用是什么.如果改变旁路电容的大小,对经过的信号有什么影响?
答:100% 旁路电容可将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容,称做“旁路电容”。

例如当混有高频和低频的信号经过放大器被放大时,要求通过某一级时只允许低频信号输入到下一级,而不需要高频信号进入,则在该级的输出端加一个适当大小的接地电容,使较高频率的信号很容易通过此电容被旁路掉(这是因为电容对高频阻抗小),而低频信号由于电容对它的阻抗较大而被输送到下一级放大。

其他答案
旁路:一个待处理的信号往往因其他各种因素(典型的如干扰)或多或少会夹杂有无用的成分,如果我们在该信号上并联一个适当的电容器到地,那么就能压缩比该有用信号的频率高的信号,而对该有用信号不压缩或压缩的少些。

这样,有用的信号顺利通过,而无用的高频信号却被“旁路”到地了。

这就是旁路名称的由来。

那么比该有用信号的频率低的信号难道就不需要旁路(压缩)了吗?是这样的。

1.可用串联电容将有用信号耦合到后级,较低频率的信号不容易通过该串联电容,到后级时再旁路。

2.较低频率的信号不容易干扰较高频率有用的信号(需要电容旁路的无用信号频率更高)。

我们只是听说过调制信号可调制载波信号,而不是载波信号去调制调制信号。

由此可见,旁路是针对待处理的信号的(去耦是针对供电电源的)。

电容(2)旁路电容工作原理深度解析

电容(2)旁路电容工作原理深度解析

电容(2)旁路电容⼯作原理深度解析旁路电容(bypass capacitor)在⾼速数字逻辑电路中尤为常见,它的作⽤是在正常的通道(信号或电源,本⽂以电源旁路电容为例)旁边建⽴另外⼀个对⾼频噪声成分阻抗⽐较低的通路,从⽽将⾼频噪声成分从有⽤的信号⽤滤除,也因此⽽得名,如下图所⽰:通常我们见到的旁路电容位置如下图所⽰:如果是⾼密度BGA(Ball Grid Array)封装芯⽚,则旁路电容通常会放在PCB底层(芯⽚的正下⽅),这些旁路电容会使⽤过孔扇出(Fanout)后与芯⽚的电源与地引脚连接,如下图所⽰:更有甚者,很多⾼速处理器芯⽚(通常也是BGA封装)在出⼚时,已经将旁路电容贴在芯⽚上,如下图所⽰:台式电脑的CPU(Central Processing Unit)⼀般都是⽤CPU插槽进⾏安装,很多CPU芯⽚的背⾯(是芯⽚的背⾯,⽽不是贴芯⽚的PCB板背⾯)也会有很多旁路电容,如下图所⽰:总之,旁路电容的位置总是会与主芯⽚越来越靠近,原理图设计⼯程师在进⾏电路设计时,也通常会将这些旁路电容的PCB LAYOUT要点标记起来,⽤来指导PCB布局布线⼯程师,如下图所⽰:那么这⾥就有两个问题了:(1)为什么旁路电容⼀定要与主芯⽚尽可能地靠近?(2)为什么⼤多数旁路电容的值都是0.1uF(104)?这是巧合吗?要讲清楚这两个问题,⾸先我们应该理解旁路电容存在的意义,很多⼈分不清滤波电容、旁路电容,其实本质上两者是没有任何区别,只不过在细节上对电容的要求有所不同。

⽆论电容的应⽤场合名称叫什么,基本的(也是共同的)⼀点特性总是不会变的:储能。

电容的这⼀特性使得外部供电电源有所波动时,与电容并联的对象两端的电压所受的影响减⼩,如下图所⽰:上图中,我们⽤开关K1来模拟扰动的来源,很明显,每⼀次开关K1闭合或断开时,在电阻R1与R2的分压下,电阻R2两端的电压(V DD)都是会实时跟随变化的(即波动很⼤),只不过电压幅度不⼀致⽽已,我们认为开关的切换动作已经产⽣了电源噪声。

关于旁路电容的深度对话(第三部分)

关于旁路电容的深度对话(第三部分)

关于旁路电容的深度对话(第三部分)作者:David Ritter, Tamara Schmitz应用工程师Intersil公司继续关于排版的讨论通过一次关于基本知识的对话,让我们深入考察那没有什么魅力但是极其关键的旁路电容和去耦电容。

编辑引言:旁路电容是关注度低、没有什么魅力的元器件,一般来说,在许多专题特写中不把它作为主题,但是,它对于成功、可靠和无差错的设计是关键。

来自Intersil公司的作者David Ritter和Tamara Schmitz参加了关于该主题的进一步对话。

本文是对话的第三部分。

Dave和Tamara信仰辩论的价值、教育的价值以及谦虚地深入讨论核心问题的价值;简而言之,为了获取知识而展开对一个问题的讨论。

下面是,第三部分的对话,请“聆听”并学习。

(Tamara博士拿着一袋发着沙沙响声的书进入她的办公室,当Dave从旁边走过时她把那袋书扔在了桌子上。

)Dave: 嗨,Tamara:博士,你往那里扔什么?Tamara: 那是我们的读者邮件。

Dave: 我们收到邮件?你的意思是喜欢“来自新泽西Fort Lee的Richard Fader写道:这就是我听说的关于电容器的一切抱怨吗?”之类的邮件?Tamara: 是的,就是那样的信件。

Dave: 关于电容器以及排版吗?Tamara: 当然!这是一封来自Kyle(所有读者的姓名被改变,以保护他们隐私)。

在高幅度射频场中,他惯常于把电容器级联起来以旁路他的电路。

Dave: 正如我们所说的,有时候你需要这么做,但是,许多时间你不需要这么做。

Tamara: 他也问到了耦合电容。

看来他们在耦合电容上遇到的问题不如在旁路电容上遇到的问题大。

Dave: 是的,我已经注意到了那个问题,但是,一些人担心采用大的耦合电容,因为它太慢。

我认为,他们的思路不正确。

Tamara: 在今后的讨论中我们将着手解决那个问题。

这里是Carl的评价。

他对我们最近关于接地平面上的电压降问题提出的解决方案感到不确定。

去耦电容和旁路电容的电路设计

去耦电容和旁路电容的电路设计

去耦电容和旁路电容的电路设计题目嘛,今天咱们来聊聊那些电子设备里常见但是不起眼的小家伙们——去耦电容和旁路电容。

这俩小伙伴虽小,却功不可没,就像是电子世界里的小精灵一样,静静地为我们的电路保驾护航。

先说说去耦电容,它就像个灵活的接线员,负责过滤掉电路中的杂音和电压波动,让电子们安心工作,不被外界的“干扰”打扰。

就像你在聚会上,一旁的DJ突然放了个乱入的歌,你就得去耦一下,把那些不和谐的声音给消音掉,保持派对的好氛围。

而旁路电容呢,就像是路边的小摊贩,虽然看起来平凡无奇,却能帮你解决大问题。

它主要是为了去掉电源线上的高频噪声,让电子设备在电源方面享受“清静”,不被这些不速之客搞得焦头烂额。

就像你在一家饭店吃饭,忽然来了个烦人的苍蝇,服务员赶紧过来,放个小苹果醋,那苍蝇就自动“旁路”到了醋罐子里,餐桌上的氛围就又恢复安宁了。

这俩电容的设计和使用,其实挺有讲究的。

你得根据电路的需要,选对型号、安装位置,才能让它们发挥最大的功效。

就像是在家里安装净水器,你得考虑水质、水压,选对型号,才能让你的家庭饮水更放心。

去耦电容和旁路电容也有点像电子世界的“保险”,就像你开车要带安全带,虽然不常用,但一旦需要,就能救你一命。

所以,在设计电路的时候,别忘了这俩“保险”,它们能让你的电子设备更稳定、更可靠。

电子爱好者会在电路板上看到一堆这些小电容,心里可能会嘀咕:“这么多,到底有啥用?”其实啊,就像是做菜,有时候需要点细碎的调味料,虽然每一勺都不多,但能让菜肴的味道更丰富。

去耦电容和旁路电容虽然是电路中的“小角色”,却是功不可没的“配角”。

它们虽小,但在电子设备的稳定性和性能上,却扮演着不可或缺的角色。

就像是团队里的默默付出的成员,虽然不会出风头,却能让整个团队更加完美地运转。

所以,当你再次打开电子设备或者DIY自己的电路时,不妨留意一下那些小小的电容们。

它们或许不会出现在产品的说明书里,但它们的存在,却是保证电子设备正常运行的一把利器。

耦合电容和旁路电容的作用

耦合电容和旁路电容的作用

耦合电容和旁路电容的作用
嘿,你问耦合电容和旁路电容的作用呀?这俩家伙在
电路里可重要着呢。

咱先说耦合电容吧。

它就像个小信使,在电路里传递
信号。

比如说,一个电路的一部分产生了信号,要传给另
一部分,这时候耦合电容就上场啦。

它能让信号顺利地通过,同时又能阻止直流电流过去。

就像一个检查站,只让
特定的东西通过。

要是没有耦合电容,信号可能就传不过去,或者传得乱七八糟的。

它能让不同部分的电路协调工作,就像乐队里的指挥,让各个乐器配合得好好的。

再说说旁路电容。

这家伙就像个小保镖,保护电路不
受干扰。

有时候电路里会有一些杂波或者干扰信号,旁路
电容就能把这些坏家伙给引走,不让它们影响正常的电路
工作。

就像你在路上走,旁边有个垃圾桶很臭,旁路电容
就像个屏风,把臭味挡住,让你能安心走路。

它能让电路
更稳定,工作得更顺畅。

我给你讲个事儿吧。

我有个朋友,他自己组装收音机。

一开始他不知道耦合电容和旁路电容的作用,随便装了几
个电容上去。

结果收音机的声音很杂,根本听不清。

后来
他请教了别人,知道了这两个电容的重要性。

他重新安装了合适的耦合电容和旁路电容,嘿,这下收音机的声音可清晰了。

他可高兴了,说以后组装电路一定要注意这些小零件的作用。

所以啊,耦合电容和旁路电容在电路里可重要啦,一个负责传递信号,一个负责排除干扰。

有了它们,电路才能正常工作,发挥出最大的作用。

加油哦!。

为什么选择旁路电容很重要

为什么选择旁路电容很重要

为什么选择旁路电容很重要
设计人员在选择旁路电容,以及电容用于滤波器、积分器、时序电路和实际电容值非常重要的其他应用时,都必须考虑这些因素。

若选择不当,则可能导致电路不稳定、噪声和功耗过大、产品生命周期缩短,以及产生不可预测的电路行为。

电容技术电容具有各种尺寸、额定电压和其他特性,能够满足不同应用的具体要求。

常用电介质材料包括油、纸、玻璃、空气、云母、聚合物薄膜和金属氧化物。

每种电介质均具有特定属性,决定其是否适合特定的应用。

在电压调节器中,以下三大类电容通常用作电压输入和输出旁路电容:多层陶瓷电容、固态钽电解电容和铝电解电容。

多层陶瓷电容多层陶瓷电容(MLCC)不仅尺寸小,而且将低ESR、低ESL 和宽工作温度范围特性融于一体,可以说是旁路电容的首选。

不过,这类电容也并非完美无缺。

根据电介质材料不同,电容值会随着温度、直流偏置和交流信号电压动态变化。

另外,电介质材料的压电特性可将振动或机械冲击转换为交流噪声电压。

大多数情况下,此类噪声往往以微伏计,但在极端情况下,机械力可以产生毫伏级噪声。

电压控制振荡器(VCO)、锁相环(PLL)、RF 功率放大器(PA)和其他模拟电路都对供电轨上的噪声非常敏感。

在VCO 和PLL 中,此类噪声表现为相位噪声;在RF PA 中,表现为幅度调制;而在超声、CT 扫描以及处理低电平模拟信号的其他应用中,则表现为显示伪像。

尽管陶瓷电容存在上述缺陷,但由于尺寸小且成本低,因此几乎在每种电子器件中都会用到。

不过,当调节器用在噪声敏感的应用中时,设计人员必须仔细评估这些副作用。

固态钽电解电容与陶瓷电容相比,固态钽电容对温度、偏置和振动效应的敏。

电容的深入探讨

电容的深入探讨

高手和前辈们总是告诉我们这样的经验法则:“在电路板的电源接入端放置一个1~10μF的电容,滤除低频噪声;在电路板上每个器件的电源与地线之间放置一个0.01~0.1μF的电容,滤除高频噪声。

”首先介绍两个常用的概念:什么是旁路?旁路(Bypass),是指给信号中的某些有害部分提供一条低阻抗的通路。

电源中高频干扰是典型的无用成分,需要将其在进入目标芯片之前提前干掉,一般我们采用电容达到该目的。

用于该目的的电容就是所谓的旁路电容(Bypass Capacitor),它利用了电容的频率阻抗特性(理想电容的频率特性随频率的升高,阻抗降低,这个地球人都知道),可以看出旁路电容主要针对高频干扰(高是相对的,一般认为20MHz以上为高频干扰,20MHz以下为低频纹波)。

什么是退耦?退耦(Decouple),最早用于多级电路中,为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施。

在电源中退耦表示,当芯片内部进行开关动作或输出发生变化时,需要瞬时从电源在线抽取较大电流,该瞬时的大电流可能导致电源在线电压的降低,从而引起对自身和其他器件的干扰。

为了减少这种干扰,需要在芯片附近设置一个储电的“小水池”以提供这种瞬时的大电流能力。

在电源电路中,旁路和退耦都是为了减少电源噪声。

旁路主要是为了减少电源上的噪声对器件本身的干扰(自我保护);退耦是为了减少器件产生的噪声对电源的干扰(家丑不外扬)。

有人说退耦是针对低频、旁路是针对高频,我认为这样说是不准确的,高速芯片内部开关操作可能高达上GHz,由此引起对电源线的干扰明显已经不属于低频的范围,为此目的的退耦电容同样需要有很好的高频特性。

本文以下讨论中并不刻意区分退耦和旁路,认为都是为了滤除噪声,而不管该噪声的来源。

简单说明了旁路和退耦之后,我们来看看芯片工作时是怎样在电源在卟扇诺摹N颐墙⒁桓黾虻サ?/span>IO Buffer模型,输出采用图腾柱IO驱动电路,由两个互补MOS管组成的输出级驱动一个带有串联源端匹配电阻的传输线(传输线阻抗为Z0)。

芯片附近为何放置0.1uF电容

芯片附近为何放置0.1uF电容

芯片附近为何放置0.1uF电容旁路电容是电子设计中常用的电容器之一,主要用于过滤电源噪声和稳定电源电压。

在实际应用中,0.1uF电容器是最常用的旁路电容值之一,那么为什么常用旁路电容是0.1uF,不是其他值?这个值是怎么来的?本文将深入探讨这个问题。

一、旁路电容简介在实际应用中,旁路电容的选择需要考虑多个因素,例如电源噪声频率、容值大小、ESR、EMI等。

不同的电路设计可能需要不同的旁路电容值。

但是,我们发现0.1uF电容器是最常用的旁路电容值之一。

1、容值大小旁路电容的大小需要根据电路的实际情况来选择,电源噪声的滤波电容不能够太小,也不能够太大,太小会导致滤波效果不佳,太大会影响系统的的相应时间,在实际的应用中,我们使用的旁路电容容值范围一般在0.1uF-10uF之间,这样滤波效果最佳,其中0.1uF的容值大小最佳,能够在一定程度上滤掉电源上的噪声,同时也不会影响系统响应时长,这样就成了我们在很多电路中使用的标准值0.1uF。

2、成本因素由于在实际生活中,0.1uF的电容成本较低,轻易实现批量生产,并且各个规格也很常见,因此成为很多电路设计选择。

3、实际证明在实际应用中,由于0.1uF已经被广泛应用于各种电子系统中,经过长时间的实际验证,许多经验丰富的电子工程师也推荐使用0.1uF电容,用于IC电路旁路滤波。

二、0.1uF电容特性1、频率特性由于现在很多电源噪声的频率一般都在几百KHz以上,按照C=1/F ,0.1uF电容能够非常有效的过滤掉这些高频噪声,提高系统的稳定性。

2、ESRESR是描述电容内部电阻的,纯碎的容性负载是不消耗功率的,而由于ESR的存在,电容会做功,从而导致温度上升,0.1ufESR内部电路较小,电容做功小,不会对电路温度影响。

3、尺寸在实际电路中设计中,我们还需要去考虑负载电容的尺寸,0.1uf电容的各种封装尺寸都有,能够更好的适配PCB的尺寸,不用占用太多空间。

综上所述,在电子电路设计中,旁路电容是一种不可或缺的电子元器件,它能够用于电源滤波,0.1uF的电容是最常用的旁路电容之一,他的电容值大小合适,成本低廉,而且经过实际严重,具有良好的频率响应特性,ESR,尺寸等特性,成为了电路设计中的理想选择。

放大电路旁路电容

放大电路旁路电容

放大电路旁路电容1. 介绍放大电路旁路电容是一种用于提高放大电路性能的关键元件。

放大电路是电子设备中常见的电路,用于放大输入信号的幅度。

旁路电容则是对放大电路中的直流信号进行滤波的一种电容器。

在本文中,我们将深入探讨放大电路旁路电容的作用、原理、选择和优化等方面的知识。

2. 作用和原理放大电路旁路电容的主要作用是将直流信号旁路,使其不影响放大电路对输入信号的放大。

直流信号在放大电路中会引起偏置点的漂移,从而导致输出信号的失真。

旁路电容通过提供一个低阻抗路径,使直流信号绕过放大电路,从而避免了这种失真。

放大电路旁路电容的原理是利用电容器的特性来实现对直流信号的阻隔。

当电容器充电时,它不会通过直流信号,而当交流信号过来时,电容器则会通过。

这样就达到了旁路直流信号,只放行交流信号的目的。

3. 选择和设计选择和设计放大电路旁路电容时需要考虑以下几个因素:3.1 容值选择旁路电容的容值需要根据放大电路的特点和要求进行选择。

一般来说,容值越大,对直流信号的旁路效果越好。

然而,较大的容值也会导致放大电路的低频响应变差。

因此,在选择容值时需要平衡这两个因素。

3.2 电容器类型选择旁路电容器可以使用不同类型的电容器,如陶瓷电容器、铝电解电容器和钽电解电容器等。

选择电容器类型时需要考虑其特性,如频率响应、频率衰减、漏电流等。

3.3 稳定性旁路电容的稳定性对放大电路的性能起着重要作用。

稳定性好的电容器可以减小电容值的漂移,从而提高放大电路的性能。

3.4 电容器位置选择旁路电容可以放置在放大电路的输入端、输出端或某个中间位置,具体位置的选择需要根据放大电路的特点和要求来决定。

一般来说,在放大电路的输入端和输出端分别放置一个旁路电容是常见的设计方式。

4. 优化和改进为了进一步改善放大电路旁路电容的性能,我们可以考虑以下几种优化和改进方法:4.1 并联旁路电容在放大电路的输入端和输出端并联多个旁路电容,以增加旁路效果和频率响应范围。

关于旁路电容的深度对话(第二部分)

关于旁路电容的深度对话(第二部分)

信号处理欲打印此文章,从您的浏览器菜单中选择“文件”后再选“打印”。

关于旁路电容的深度对话(第二部分)上网时间:2008年08月11日作者:David Ritter, Tamara Schmitz应用工程师Intersil公司通过一次关于基本知识的对话,让我们深入考察那没有什么魅力但是极其关键的旁路电容和去耦电容。

编辑引言:旁路电容是关注度低、没有什么魅力的元器件,一般来说,在许多专题特写中不把它作为主题,但是,它对于成功、可靠和无差错的设计是关键。

来自Intersil公司的作者David Ritter和Tamara Schmitz参加了关于该主题的进一步对话。

本文是对话的第二部分。

Dave和Tamara信仰辩论的价值、教育的价值以及谦虚地深入讨论核心问题的价值;简而言之,为了获取知识而展开对一个问题的讨论。

下面请“聆听”并学习。

Tamara: 我们上次关于旁路电容的对话很好,但是,我认为这个话题没有结束。

我们假设电容的低边有一块完美的接地层可用。

然而,在一半的情况下,这并不是有效的假设。

David: 我听您说,博士。

那天一位同事向我展示了他的最新的板子。

“我用的是四层板,完整的接地层,”他真诚地说,“没有问题呀。

”我没有把握他说的是否正确。

Tamara: 是的,接地层大有帮助,如果你使用正确的话。

David: 正如我们所说的,旁路电容应该尽可能近地放在电源的旁边。

我们假设读者知道把电容的另一边连接至良好的接地层。

Tamara: 可是,让我们确切一点说。

你说的“良好的接地”或“良好的接地层”是什么意思?David: 啊,接地应该是0V。

Tamara: 然而,它真是真正的零伏吗?David: 不,当然不是。

总是存在一些阻抗,总是存在一些引起电压降的电流。

Tamara: 因此,在一点的地电压永远不会跟另一点一样。

David: 有时候,当我们研究隔离问题时,我们可以假设局部接地层的电压是相对一致的。

另一方面,有些应用处于高频环境中,例如,接近发射器或微波炉。

旁路电容知识

旁路电容知识

关于旁路电容的两点考虑| [<<][>>]1、合适的旁路电容是大容量还是小容量?嵌入式设计中,要求MCU 从耗电量很大的处理密集型工作模式进入耗电量很少的空闲/休眠模式。

这些转换很容易引起线路损耗的急剧增加,增加的速率很高,达到20A/ms 甚至更快。

通常采用旁路电容来解决稳压器无法适应系统中高速器件引起的负载变化。

旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。

就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。

为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的地电位抬高和噪声。

地弹是地连接处在通过大电流毛刺时的电压降。

应该明白,大容量和小容量的旁路电容都可能是必需的。

这样的组合能够解决上述负载电流或许为阶梯变化所带来的问题,而且还能提供足够的去耦以抑制电压和电流毛刺。

在负载变化非常剧烈的情况下,则需要三个或更多不同容量的电容,以保证在稳压器稳压前提供足够的电流。

快速的瞬态过程由高频小容量电容来抑制,中速的瞬态过程由低频大容量来抑制,剩下则交给稳压器完成了。

还要记住一点,稳压器也要求电容尽量靠近电压输出端。

2、电容值和等效串联电阻,哪个更重要?一个等效串联电阻(ESR)很小的相对较大容量的外部电容能很好地吸收快速转换时的峰值(纹波)电流。

但是,有时这样的选择容易引起稳压器(特别是LDO)的不稳定,所以必须合理选择小容量和大容量电容的容值。

永远记住,稳压器就是一个放大器,放大器可能出现的各种情况它都会出现。

由于DC/DC 转换器的响应速度相对较慢,输出去耦电容在负载阶跃的初始阶段起主导的作用,因此需要额外大容量的电容来减缓相对于DC/DC 转换器的快速转换,同时用高频电容减缓相对于大电容的快速变换。

通常,大容量电容的等效串联电阻应该选择为合适的值,以便使输出电压的峰值和毛刺在器件的Dasheet 规定之内。

电容的作用之——旁路电容(滤波电容)基础

电容的作用之——旁路电容(滤波电容)基础

电容的作用之——旁路电容(滤波电容)基础!前言:这篇文章阐述了滤波电容的作用,以及什么时候应该添加滤波电容和容值的选择!!!滤波电容的定义:大部分数字电路(比如单片机)都是需要直流供电,那么如果电源波动的很厉害,电路就无法保证能正常工作。

在实际应用中,这种波动被视作其中的交流部分。

滤波电容的作用就是滤除其中的交流部分,或者是滤除噪声。

滤波电容也叫旁路电容。

先来看一张图:图1-1电子噪声会使电压波动。

几乎所有的直流电路都存在这个问题。

从图中可以看出加滤波电容和未加滤波电容的区别(其中蓝色的是未加的,粉色是加了滤波电容的)。

滤波电容只能消减而不能消除噪声。

通常,噪声都是随机的。

但是电路中的一些器件也会是产生噪声的原因,比如继电器或电机的通断等。

器件的工作电流越大,越容易使电源波动。

所以在电路中添加滤波电容可以很好的消减噪声,让电路更稳健。

在什么地方添加滤波电容:很多电路图的一角都会放一组电容,这些基本就是旁路电容。

(最初我看到这样的图,都不知道这些电容式干啥的,不知道该把他们放哪,后来我对照原理图和PCB发现这些电容一般都放到芯片VCC上。

然后自己画原理图和PCB也这样画,呵呵!!)通常,滤波电容的两端直接连接VCC和GND,它就像一个电流储备库。

用来填补VCC上的“沟壑”。

电容量越大,所能填补“沟壑”越大。

一般,滤波电容的大小为0.1uF,或者是0.01uF。

其实,对其大小并没有多么精确的要求。

具体在哪里放置滤波电容和放多少滤波电容,一条值得推荐的原则是:在每个IC的VCC上都放置一个就好。

另外在板上供电端子处最好也放置滤波电容。

无论是电源输入或者是电源输出端,最好都加个滤波电容。

电容大小的选择:电容的材质对滤波电容来说很重要,一般都选用陶瓷电容,无论是直插的或者贴片的,体积小而且很便宜很容易买到。

电解电容不适合做滤波电容,因为它们容值一般较大,对高频噪声的滤除效果不好。

容值大小的选择主要是看噪声的频率,频率越高,选择的电容越小。

旁路电容去耦电容滤波电容

旁路电容去耦电容滤波电容

旁路电容去耦电容滤波电容以旁路电容去耦电容滤波电容为标题,我们将详细探讨这三个概念,并分析它们在电路中的作用和应用。

一、旁路电容旁路电容是指将电容器连接在电路元件的两端,以提供低阻抗路径,使高频信号能够绕过被旁路的元件。

旁路电容常用于滤波电路中,用于消除噪声和干扰信号。

在滤波电路中,当信号通过电容器时,低频信号会被阻碍,而高频信号则能够通过。

这是因为电容器对于低频信号具有较高的阻抗,而对于高频信号则具有较低的阻抗。

因此,通过选择合适的电容值,我们可以将高频噪声和干扰信号旁路到地,从而实现滤波的效果。

二、去耦电容去耦电容是指将电容器连接在电路的两个节点之间,用于去除电路中的直流偏置,并提供低阻抗路径,使交流信号能够通过。

去耦电容常用于放大器、集成电路等电路中,用于提高信号的质量和稳定性。

在放大器电路中,当音频信号经过放大器放大后,输出信号存在直流偏置。

这会导致输出信号偏离原始信号,并降低信号的质量。

为了去除这种直流偏置,我们可以将去耦电容连接到放大器的输入和输出端,通过选择合适的电容值,实现去耦的效果。

去耦电容能够提供低阻抗路径,使交流信号能够通过,而直流信号则被阻隔。

三、滤波电容滤波电容是指将电容器连接在电路中,用于滤除电路中的杂散信号。

滤波电容常用于电源滤波电路中,用于平滑电源电压,提供稳定的直流电压。

在电源滤波电路中,电容器被连接在电源电压的输入端和地之间。

当输入电源的直流电压存在波动时,滤波电容可以通过充电和放电的过程,平滑电压波动,提供稳定的直流电压输出。

滤波电容对于低频信号具有较低的阻抗,而对于高频信号则具有较高的阻抗,从而实现对高频杂散信号的滤除。

旁路电容、去耦电容和滤波电容在电路中具有不同的作用和应用。

旁路电容用于滤除噪声和干扰信号;去耦电容用于去除直流偏置,并提供低阻抗路径;滤波电容用于平滑电源电压,提供稳定的直流电压输出。

合理选择和应用这些电容器,可以提高电路的性能和稳定性,有效改善信号质量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于旁路电容的深度对话通过一次关于基本知识的对话,让我们深入考察那没有什么魅力但是极其关键的旁路电容和去耦电容。

编辑引言:旁路电容是关注度低、没有什么魅力的元器件,一般来说,在许多专题特写中不把它作为主题,但是,它对于成功、可靠和无差错的设计是关键。

来自Intersil公司的作者David Ritter和Tamara Schmitz参加了关于该主题的进一步对话。

本文是对话的第一部分。

Dave和Tamara信仰辩论的价值、教育的价值以及谦虚地深入讨论核心问题的价值;简而言之,为了获取知识而展开对一个问题的讨论。

下面请“聆听”并学习。

David: 有一种观念认为,当我们做旁路设计时,我们对低频成分要采用大电容(微法级),而对高频成分要采用小电容(纳法或皮法级)。

Tamara: 我赞成,那有什么错吗?David: 那听起来很好并且是有意义的,但是,问题在于当我在实验室中验证那个规则时并未得到我们想要的结果!我要向您发出挑战,Tamara博士。

Tamara: 好啊!我无所畏惧。

David: 让我们看看,你有一个电压调整器并且它需要电源。

电源线具有一些串联阻抗(通常是电感以及电阻),这样对于短路来说,它在瞬间提供的电流就不会出现大变化。

它需要有一个局部电容供电,如图1所示。

图1:旁路电容的功能。

Tamara: 我到目前均赞成你的观点。

那就是旁路的定义。

Dave,接着说吧。

David: 例如,有些人可能用0.1 μF电容进行旁路。

他们也可能用一个1000pF的电容紧挨着它以处理更高的频率。

如果我们已经采用了一个0.1 μF的电容,那么,紧挨着它加一个1000pF电容就没有意义。

它会增加1%的容值,谁会在意?Tamara: 然而,除了电容值之外,有更多要研究的内容。

这两种数值的电容均不理想。

David: 我们必须考察0.1 μF的实际电路;它存在有效串联电阻(ESR)以及有效串联电感(ESL)。

Tamara: 有时候,你还要把介质损耗一项当成一个并联电阻来考虑,如图2所示。

图2:旁路电容的模型。

David: 现在,当我们遇到具有瞬态特性的这一损耗时,我们假设0.1 μF电容的ESL远远大约1000pF的电容。

我们需要某一器件在短期内供电,因ESL的存在而让0.1 μF的电容做不到这一点。

假设就在于1000pF的电容具有更低的ESL,因此,能够提供更好的电流。

Tamara: ESL与你获得以及封装的电容的类型有关。

其数值可能完全独立于电容本身的尺寸和数值,如图3所示。

David: (显示出对年轻同事所具有的知识的惊讶)Tamara: 我曾经看到过一些人把100 nF、10 nF和1 nF的电容分级并联起来使用,它们可能均采用相同的封装,例如0402,因为这些电容通常就是采用这种封装形式。

然而,每一种0402封装均具有相同的ESL,因为它们具有相同的电感以及相同的高频响应,因此,这么安装电容于事无补。

图3:旁路电容的阻抗。

David: 我们在实验室中所发现的问题在于,各种封装均是类似的。

我们所采用的大多数陶瓷电容均为面积是0805或0603的电容。

我测试发现,把0603 0.1 μF电容挨着0603 100pF电容安装,效果上不如仅仅采用两个0603 0.1 μF的电容。

Tamara: 那是完全有可能。

我猜测,你所处的频率范围就是0603 0.1 μF电容被最优化的频率范围。

图4:相同尺寸和不同尺寸的电容的阻抗比较。

David: 是的,ESR和ESL是原数值的一半且非常管用。

在这些应用中,我所研制的开关调整器的工作频率大约为1MHz。

Tamara: 在你的情况下,要调整电容的数值以及封装,以改善对你没有兴趣的那个频率范围的旁路网络。

图4假设我们谈论的是相同类型的电容(陶瓷电容)。

其它类型的电容—如钽电容—具有更高的ESR,因此,整个曲线突起。

另一方面,有时可能全部要采用钽电容。

David: 我们现在讲讲历史。

过去,人们采用他们手上能用的一切元器件。

那时,你无法获得封装小的100 μF电容,你不得不通过缩短旁路电容器上的引线来改善旁路网络。

当今的大电容的尺寸正逐渐缩小类似于较小电容所具有的尺寸。

当你开始认真考虑选择一只0.1 μF电容时,你肯定选择0603的封装,并且,最终会选择0402封装的电容(因为我没有看过0402封装的电容,我倾向于不采用那些电容)。

Tamara: 按照分级封装的阶梯电容(stepped capacitor)的确切含义来自于赛灵思公司的讨论。

他们的FPGA被用于各种各样的应用之中,并且,他们设法测试了所有的条件。

因此,他们在高达5Gsps的宽频带内需要一种低阻抗电容对电源旁路。

另一方面,你需要一种较低带宽的解决方案。

David: 我的评论全部来自较之于比赛灵思的速度更低的电源应用。

你的辩论非常聪明,因为你指的是封装尺寸,而其他人没有那么深入的思考。

他们通常所,高频需要小电容,而低频需要大电容。

Tamara: 啊,真是的,我要脸红了。

David: 我的旁路事业一直是非常令人厌烦的,因为在大多数时间内,规则就是用0.1 μF 电容旁路每一个芯片,那就管用了。

Tamara: 那不仅仅与封装有关,而且还与布局有关。

David: 绝对正确!我循着电路板上的电流路线,发现电路板上存在电感。

在任何电流路径上的电感与该路径的闭环面积呈正比。

因此,当你围绕一个区域对元器件进行布局时,你需要把元器件紧凑地布局。

那就是你为什么把元器件保持紧凑布局的原因—保持电感为低。

然后,选择具有良好ESL和ESR的电容。

我希望对于它有更多的设计艺术,但是,它的确是实用证明正确的少数的简单规则之一。

Tamara: 当然,你可以购买具有较低ESL和ESR的电容,但是,他们通常比标准的陶瓷电容更为昂贵。

David: 在大多数情形下,与每一块芯片尽可能接近的0.1 μF旁路电容仍然非常管用。

继续关于排版的讨论通过一次关于基本知识的对话,让我们深入考察那没有什么魅力但是极其关键的旁路电容和去耦电容。

编辑引言:旁路电容是关注度低、没有什么魅力的元器件,一般来说,在许多专题特写中不把它作为主题,但是,它对于成功、可靠和无差错的设计是关键。

来自Intersil公司的作者David Ritter和Tamara Schmitz参加了关于该主题的进一步对话。

本文是对话的第三部分。

Dave和Tamara信仰辩论的价值、教育的价值以及谦虚地深入讨论核心问题的价值;简而言之,为了获取知识而展开对一个问题的讨论。

下面是,第三部分的对话,请“聆听”并学习。

(Tamara博士拿着一袋发着沙沙响声的书进入她的办公室,当Dave从旁边走过时她把那袋书扔在了桌子上。

)Dave: 嗨,Tamara:博士,你往那里扔什么?Tamara: 那是我们的读者邮件。

Dave: 我们收到邮件?你的意思是喜欢“来自新泽西Fort Lee的Richard Fader写道:这就是我听说的关于电容器的一切抱怨吗?”之类的邮件?Tamara: 是的,就是那样的信件。

Dave: 关于电容器以及排版吗?Tamara: 当然!这是一封来自Kyle(所有读者的姓名被改变,以保护他们隐私)。

在高幅度射频场中,他惯常于把电容器级联起来以旁路他的电路。

Dave: 正如我们所说的,有时候你需要这么做,但是,许多时间你不需要这么做。

Tamara: 他也问到了耦合电容。

看来他们在耦合电容上遇到的问题不如在旁路电容上遇到的问题大。

Dave: 是的,我已经注意到了那个问题,但是,一些人担心采用大的耦合电容,因为它太慢。

我认为,他们的思路不正确。

Tamara: 在今后的讨论中我们将着手解决那个问题。

这里是Carl的评价。

他对我们最近关于接地平面上的电压降问题提出的解决方案感到不确定。

他认为,在它(感应作用)周围或者需要磁通,或者它仅仅是一个通常很小的IR降。

Dave: 是的,我们通常在视频系统中谈到的60dB的串扰非常小,意味着有几个毫伏的有害信号。

上次在例子中我们证明了,为了便于描述,我们把电路做了相当多的简化。

实际电路在每一个通道具有完整的直流恢复(具有电子机械继电器),并且它是通孔元件。

从图1所示可见,当通孔元件或过孔破坏了一个接地层时会发生什么情况。

图1:视频混合器的电路板排版图。

边缘电流线显示出现串扰的可能性;带引脚的元件破坏接地层,并把电流线聚集在一起。

Tamara: 你的意思是你不用表面贴装元件,因此,接地层上充满了带引脚的元件的通孔?Dave: 是的,来自输入的大多数回流通过围绕这个电路的窄带之中。

与实体接地层相比,电阻要更大。

Tamara: 因此,边缘电路被更多地拥挤在一起。

Dave: 是的。

串扰比你想像的要多。

表面安装的元件对解决这个问题有很大帮助,因为它们具有更少的通孔,但是,把接地层分开是明智且容易的事情,并且不论你是否拥有大量的过孔它均能消除这个问题。

如图2所示。

图2:视频混合电路板利用分开的接地层来把串扰最小化。

Tamara: 免费、容易且有效—听起来就像放之四海皆准的惯例。

Dave: 那真是我一直思考的事情。

你在哪个领域取得了什么进展?Tamara: 我已经跟两家电容器公司X2Y以及KEMENT的代表进行了接触。

Dave: 他们怎么想的?Tamara: 我们在旁路电容上花费了太多的精力,你不知道你怎么想的吗?Dave: 啊,是的,我的意思是它们仅仅是电容器。

Tamara: 他们说,我们的研究不够。

我们仅仅考虑两维。

他们甚至要考虑电容器内部的侧景(side view)。

Dave: 他们重视我们建议的那样的电流路径吗?Tamara: 是的,通过减少他们的电容器的引脚的垂直封装面积,他们把等效串联电感(ESL)的标准数值从大约2nH降低为原来的1/5。

Dave: 因此,即使专业公司也重视该电流(如释重负地叹息)。

我们站在可巨人的肩膀上(停顿,心不在焉地凝视远方…)Tamara: Dave. . . . DAVE. .Dave: 哦,对不起。

那么,现在我们在哪里跟踪电流路径,Tamar博士。

Tamara: 我认为,我们需要做稍微深入的讨论,并通过一个例子分步讨论。

我认为,我们的读者了解电流路径对于放置他们的旁路电容是至关重要的,但是,可能需要一个实例。

让我们看看在一个简单的电路中,电流是在哪里流过的。

让我们看看驱动一个负载的运放的输出。

下面是一块简单的电路和电路板。

Dave: 好,让我们把讨论做的有趣一些。

对于输入偏置级的电压参考来说,怎么样?Tamara: 图3所示为具有增益为2的单电源运放配置。

图3:简单的运算放大器以及电压参考电路。

Dave: 电压参考偏置均以电源电压的一半来输入以获得最佳的输入范围。

Tamara: 这次我们为排版选择采用双层电路板(上次那块板子采用四层板)。
