通风机风量测试探讨
主通风机实测风量与监测风量对比误差规定
主通风机实测风量与监测风量对比误差规定
要看是什么条件下测量以及测量的目的是什么。
从风机盘管对应的国家标准来说，风量测量允许的偏差范围为5%，也就是说实际测量值与标称值之间的允许偏差为5%。
如果是其它目的或用途的风量测量，则这个允差范围会有所不同。
为了降低煤矿主要通风机性能测试过程中风量测试误差，基于适用于准定常流动的伯努利方程，从理论上对静压差法与动压法的测试精度进行了对比分析。
以白坪煤业公司东翼风井主要通风机为试验对象，分别利用静压差法与动压法对主要通风机风量进行了实测分析。
结果表明：2种方法现场实测风量结果的相对误差均小于6%，准确度均能满足现场生产需求，但静压差法中局部阻力损失无法确定及测点布置不均匀会产生较大的测试误差，其准确度小于动压法，因此从精准化角度考虑，应优先采用动压差法测试通风机风量。
风量的测定与调整
B Ⅰ Ⅲ 4 3 2 1 风口 5 6 7 8 Ⅱ Ⅳ 12 11 10 9
A
Ⅴ 测孔
总阀门 风机
基准风口调整法
启动风机，初测各风口风量并计算与设计风量的比值， 将初测与计算结果列于一表
序号 1 2 3 4 5 6 设计风量 200 200 200 200 200 200 初测风量 160 180 220 250 190 210 比值×100% 80 90 110 115 95 105 编号 7 8 9 10 11 12 设计风量 200 200 300 300 300 300 初测风量 230 240 240 270 330 360 比值×100% 115 120 80 90 110 120
压力测量 毕托管（皮托管）+微压计
毕托管：两根管，一根测全压（管口正对流体方向）， 一根测静压（管口垂直流体方向），两者之差为动压 微压计：数字微压计、倾斜管微压计
风速测量
风量 风量Q=风速V与风道截面积F的乘积 Q=3600FV（m³/h）,其中，F为测定处风管断面 积，㎡；V为测定断面平均风速，m/s。
以系统实测风量与设计风量比值最小的风口风量为基 础，对其它风口进行调整。
特点：
只测风口风量，不测管道风量，不用管道打孔。
假定该系统除总风阀外在 三通管A、B处及各风口支 管分支处，装有三通调节 阀（亦可用其它类型的调 节阀）。风量调整前，三 通阀置于中间位置，系统 总阀门置于某一开度。
风管风量测定 选择测定断面
测定断面一般应考虑设在气流均匀、稳定的直管段上， 离开弯头、三通等产生涡流的局部构件有一定距离。 一般要求按气流方向，在局部阻力之后5倍管径（或长 边）、在局部阻力之前2倍管径（或长边）的直管段上 选择测定断面。 当受到条件限制时，此距离可适当缩短，但应增加测 定位置，或采用多种方法测定进行比较，力求测定结 果准确。 ≥5D ≥2D D 测点可用位置 气流方向
煤矿用主要通风机现场性能参数测定方法
煤矿用主要通风机现场性能参数测定方法煤矿通风系统是煤矿安全生产的重要组成部分，主要通风机是通风系统的关键设备之一、为了保证主要通风机的正常运行和安全性能，需要进行现场性能参数的测定。
下面将介绍煤矿用主要通风机现场性能参数测定的方法。
一、仪器设备准备1.风速测量设备：包括风速计、风速传感器等。
风速计可以选择智能型风速仪、瞬态风速仪、热线风速仪等；2.风量测量设备：包括流量计、压力差计等。
流量计可以选择电磁流量计、涡轮流量计等；3.功率测量设备：包括功率计、功率传感器等。
功率计可以选择电力负荷检测仪、电功率分析仪等；4.温度测量设备：包括温度计、温度传感器等。
温度计可以选择红外线测温仪、热电偶温度计等。
二、现场性能参数测定步骤1.风速测定：将风速计放置在主要通风机进风口处，通过测量进风口的风速，可以获取主要通风机进风的风速；2.风量测定：将流量计安装在主要通风机出风口处，通过测量出风口的风量，可以获取主要通风机的风量；3.功率测定：将功率计与主要通风机的电机连接，通过测量电机的功率，可以获取主要通风机的功率；4.温度测定：将温度计放置在主要通风机出风口处，通过测量出风口的温度，可以获取主要通风机出风的温度。
三、现场性能参数测定注意事项1.在测定风速时，应确保风速计与进风口之间没有明显的风速扰动，测量时间一般为1-3分钟，取平均值作为最终结果；2.在测定风量时，应确保流量计与出风口之间没有明显的风量扰动，测量时间一般为3-5分钟，取平均值作为最终结果；3.在测定功率时，应根据主要通风机的电机参数选择相应的功率测量设备，测量时间一般为1-3分钟，取平均值作为最终结果；4.在测定温度时，应确保温度计与出风口之间没有明显的温度扰动，测量时间一般为1-3分钟，取平均值作为最终结果；5.在进行现场性能参数测定时，应采用合适的仪器设备，确保测量结果的准确性和可靠性；6. 如果需要对主要通风机的性能参数进行实时监测，可以选择互联网 of Things技术，通过无线传感器和云平台实现对性能参数的实时监控。
通风管道风压风速风量测定DOC
通风管道风压风速风量测定通风管道在工业生产和建筑物中起着重要的作用。
为确保通风管道的安全和有效，需要对通风管道进行风压、风速、风量测定。
以下是一些测量通风管道的基本方法。
一、风压测量仪器•喜马拉雅差压计•数字多功能仪表步骤1.在通风管道的两边墙壁上钻孔，使孔之间的距离相等。
2.将差压计连接在通风管道上，调整读数到设置零点。
3.打开通风机，记录差压计的读数。
如果差压计涉及到密封效应，需要进行更多调整以得到更准确的读数。
如果机器噪音太大，可以考虑将差压计放置在远离机器的地方。
计算通风管道的压强等于差压计的读数。
使用以下公式计算通风管道的风速: •风速（m/s）= 差压计的读数 * （角度系数 / 因素系数）•风速（英尺/分钟）= 差压计的读数 * （角度系数 / 因素系数） * 196.85其中，角度系数和因素系数根据差压计的型号而异。
二、风速测量仪器•热线风速仪•热膜风速仪步骤1.在通风管道上安装风速仪器。
尽量远离通风系统的进口和出口，以避免干扰。
2.打开通风机，等待五到十分钟，直到温度和湿度稳定。
3.风速仪器将记录并显示当前风速。
计算通风管道的风量等于风速和扇叶面积的乘积。
使用以下公式计算通风管道的风速:•风量（立方米/小时）= 风速 (米/秒) × 扇叶面积 (平方米) × 3600•风量（立方英尺/分钟）= 风速 (英尺/分钟) × 扇叶面积 (平方英尺) ×60三、风量测量仪器•平衡法风量计•流量计步骤1.在通风管道上安装风量计。
平衡法风量计需要根据通风管道的直径进行调整。
2.打开通风机，将通风管道进行平衡，直到读数稳定。
3.查看风量计上的读数。
计算无需计算。
风量计上的读数已经是通风管道的实际风量。
四、对于工业生产和建筑物中的通风管道，测量其风压、风速、风量是十分重要的。
使用合适的仪器和正确的测量方法，可确保通风管道的安全和有效。
不同的测量方法有不同的精度和调整要求，需要选择合适的测量方法和仪器。
通风系统风量、风压的测量
实验一风管风压、风速、风量的测定一、实验目的在通风除尘工程中，需要对系统中风压、风速及风量进行测定调整，使系统能在正常运行工况下工作。
测量风压、风速及风量的方法有许多种，现场测定一般采用毕托测压管和不同种类的微压计或U型管来进行测量。
通过实验，使学生掌握风管截面的测点布置方法，熟悉风压、风速及风量测量仪表的结构及工作原理，掌握风压、风速及风量的测量方法和计算公式，为专业测试打下基础。
二、实验装置通风系统综合测定实验装置如图1-1所示，该装置由风管、风机及测量箱组成。
图1-1 通风系统综合测定实验装置实验系统的正压管段与负压管段均设有测压孔，可用毕托管直接在测量断面上进行测量。
在风机入口，出口侧各安装有测量风量的测量箱，在箱内安装有标准空气流量喷嘴，为了使测量段的空气流速场较为均匀、在喷咀前后各设有整流板，其穿孔率约为40％，测量箱断面尺寸按空气流速不大于O.76m／s考虑。
I号测量箱，安装有标准喷嘴计3个，其规格为：D100 2个 D50 1个实验系统风量可通过调节多叶调节阀来改变其大小。
三、实验原理及实验方法(一) 毕托管与微压计测量风压、风速及风量空气在风管中流动时，管内空气与管外空气存在有压力差，这个压力差是直接由风管管壁来承受的，称为静压P j ，就空气某一质点来说，所承受的静压的方向为四面八方。
由于空气在风管内流动，形成一定的动压d P ，即为气流的动能。
动压数学表达式 22ρν=d P （Pa ）或 gP d 22γν='P （O mmH 2）动压的方向为空气流动的方向。
静压与动压之和称为总压，数学表达式为d j q P P P +=（Pa ）在毕托管上有测量总压、静压的测孔，与微压计配合使用，就可测出流体的静压、总压与动压。
静压和总压有正负之分，动压只为正值。
在测量总压和静压时，如数值超过微压计的量程，则采用U 型管压力计。
测出空气动压值后，即可求得相应的空气流速。
空气流速 ρdP v 2=（m/s ）或 γd P g v '=2（m/s ）测出测量断面面积F 及计算出空气的平均流速v 后即可计算空气体积流量L 。

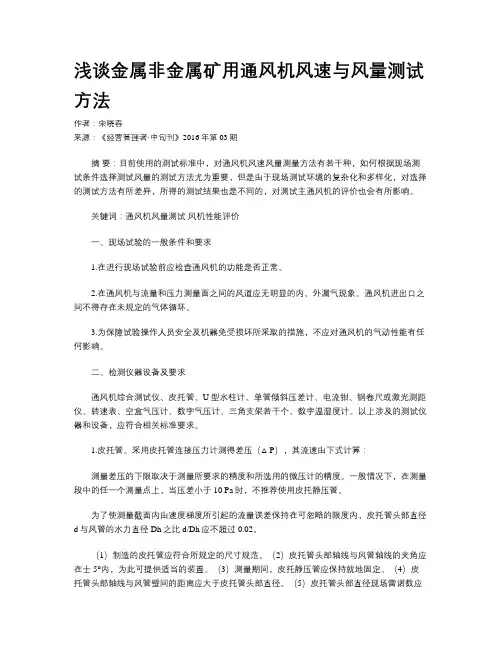

浅谈金属非金属矿用通风机风速与风量测试方法
浅谈金属非金属矿用通风机风速与风量测试方法作者：宋晓春来源：《经营管理者·中旬刊》2016年第03期摘要：目前使用的測试标准中，对通风机风速风量测量方法有若干种，如何根据现场测试条件选择测试风量的测试方法尤为重要，但是由于现场测试环境的复杂化和多样化，对选择的测试方法有所差异，所得的测试结果也是不同的，对测试主通风机的评价也会有所影响。
关键词：通风机风量测试风机性能评价一、现场试验的一般条件和要求1.在进行现场试验前应检查通风机的功能是否正常。
2.在通风机与流量和压力测量面之间的风道应无明显的内、外漏气现象。
通风机进出口之间不得存在未规定的气体循环。
3.为保障试验操作人员安全及机器免受损坏所采取的措施，不应对通风机的气动性能有任何影响。
二、检测仪器设备及要求通风机综合测试仪、皮托管、U型水柱计、单管倾斜压差计、电流钳、钢卷尺或激光测距仪、转速表、空盒气压计、数字气压计、三角支架若干个、数字温湿度计。
以上涉及的测试仪器和设备，应符合相关标准要求。
1.皮托管。
采用皮托管连接压力计测得差压（△P），其流速由下式计算：测量差压的下限取决于测量所要求的精度和所选用的微压计的精度。
一般情况下，在测量段中的任一个测量点上，当压差小于10 Pa时，不推荐使用皮托静压管。
为了使测量截面内由速度梯度所引起的流量误差保持在可忽略的限度内，皮托管头部直径d与风管的水力直径Dh之比d/Dh应不超过0.02。
（1）制造的皮托管应符合所规定的尺寸规范。
（2）皮托管头部轴线与风管轴线的夹角应在士5°内，为此可提供适当的装置。
（3）测量期间，皮托静压管应保持就地固定。
（4）皮托管头部轴线与风管壁间的距离应大于皮托管头部直径。
（5）皮托管头部直径现场雷诺数应大于500。
这意味着对大气压力和温度下的空气，就地速度v（m/s）不得小于v=7.5/d，式中：d为皮托管头部直径，单位为mm。
（6）各测试点的气流方向与管道轴线的夹角一般情况下应不超过10°，对少数的测点可以达到15°。
煤矿主通风机性能测试方案分析应用
煤矿主通风机性能测试方案分析应用首先，煤矿主通风机性能测试的目的是评估其是否满足工作要求，例如风量、风压等。
因此，在制定性能测试方案时，需要明确测试的目标和要求。
根据煤矿主通风机的规格和使用条件，确定测试的参数和指标，包括风量、风压、功率、效率等。
其次，煤矿主通风机性能测试需要选择合适的测试方法和设备。
传统的方法是使用风压计和测流仪进行测试，通过测量风量和风压，计算出功率和效率等参数。
现代化的方法是利用计算机模拟和数据采集设备，实时监测和记录煤矿主通风机的性能参数。
这些方法都需要准确的测试仪器和设备。
第三，煤矿主通风机性能测试需要制定详细的测试方案和流程。
包括测试的时间、地点、持续时间等，确保测试的可靠性和重复性。
同时，测试方案还需要考虑测试的安全风险和操作要求，确保测试过程中的安全可控。
第四，煤矿主通风机性能测试的数据分析和应用对于评估设备的工作状态和预测设备寿命具有重要意义。
通过对测试数据的分析，可以判断设备存在的问题和潜在的风险，并及时采取措施进行维修和保养。
同时，通过长期的测试和数据分析，可以建立煤矿主通风机的性能模型，为设备选择、运行管理和故障诊断提供依据。
最后，煤矿主通风机性能测试方案的应用还可以为煤矿安全监控系统提供参考。
通过与其他设备数据的对比和分析，可以实现对煤矿主通风机性能的实时监测和预警。
同时，对性能测试的应用还可以为煤矿主通风机的改进和优化提供依据，提高其工作效率和安全可靠性。
总之，煤矿主通风机性能测试方案的分析应用对于确保煤矿安全生产具有重要意义。
通过制定详细的测试方案和流程，选择合适的测试方法和设备，进行数据分析和应用，可以评估设备的工作状态、预测设备寿命，并提供实时监测和预警的能力。
这不仅对于设备的运行管理具有重要意义，还可以为煤矿的安全监控和改进提供有效的支持。
通风机参数的测定
通风机参数的测定1. 引言通风机是一种用于送风、排风和循环空气的设备，广泛应用于建筑、工业和农业等领域。
为了保证通风机的稳定运行和高效性能，在安装和使用之前需要进行一系列参数的测定。
本文将围绕通风机的基本参数，介绍其测定的方法和注意事项。
2. 通风机的基本参数通风机的基本参数包括风量、全压、效率和噪声等指标。
2.1 风量风量是指通风机在单位时间内所吸入或排出的空气体积，通常用立方米/小时或立方尺/分钟来表示。
风量是通风机选择和性能评价的重要参数。
风量的测定方法包括风筒法和风速法两种。
2.1.1 风筒法风筒法是一种通过测量被通风机所影响的风筒内的静压差，来计算通风机风量的方法。
测定风量的常见步骤：1.在管道上安装静压孔；2.设置风筒，在风筒上开设进气口和出气口，并对进气口和出气口进行测量；3.测量通风机正反两个方向的静压差，并记录。
通风机的风量可以通过以下公式计算：$$Q=K{\\times}\\sqrt{\\Delta P}{\\times}G$$其中，Q为风量；$\\Delta P$为静压差；G为标准密度下的风量；K为修正系数。
2.1.2 风速法风速法是一种通过测量通风机出风口处的风速，并根据通风管道的截面积计算风量的方法。
测定风量的常见步骤：1.在通风管道上选取位置并钻孔，插上风速仪；2.启动通风机，并等待通风管道内风速稳定后进行测量；3.对不同位置进行测量，并取平均值作为该位置的风速；4.计算风量。
2.2 全压全压是指通风机出口处与进口处的总压差，包括机壳压降和动静压。
全压通过测量可以了解通风机在实际使用中所需的功率及风量、效率等参数。
2.3 效率效率是指通风机输出的实际风量与输入功率的比值，通常以百分数形式表示。
通风机的效率影响风机的能耗和工作效率，并且通常要求在较高的水平上工作。
噪声是指通风机的声压级，通常用分贝来表示。
噪声是经常被忽视的一个参数，但是对于人员的健康和工作环境中的舒适度却起着很关键的作用。
通风系统风量测试调整方法
通风系统风量测试调整方法探讨前言：通风系统风量测试，为通风空调工程中的重要环节，本文从测量仪器的选用、风量测量相关参数的确定、到实际测量操作方法等方面进行探讨，具有一定的现场指导作用。
一、适用范围本方案适用于建筑工程通风于空调系统中，使用的金属风管系统的风量检测调整。
二、作业条件及要求1、风机单机试运转合格2、风管系统的严密性和漏风量检测试验合格3、风量检测调试的方法确定，调试方案经过审批三、主要机具1、施工机具：人字木梯、毛刷、红油漆、扳手等2、测量工具：热球风速仪（一般民用建筑选用测定风速范围为10-30m/s的型号）、比托管、倾斜式微压计，监测仪器应在有效校验期内，确保测量有效准确。
四、操作流程及工序绘制系统草图—→确定测试参数—→确定测试位置—→测量孔设置—→现场检测—→与设计要求值比较（确定风量平衡、调整方法）—→调整阀门开启程度—→风量细调符合设计要求—→确定阀门开启程度并标识—→调试报告五、作业方法：1、测试的系统一般包括空调送回风系统、新风系统。
2、测定调整的参数包括：对于一般空调送风系统测试的参数包括，新风量q新、总送风量q总、各支管段的送风量、各风口的送风量，如含回风系统时，还应包括回风量q回等。
3、测试位置的确定确定系统测试位置时，应根据系统的实际情况，参考设计图纸，绘制出系统的单线草图供测试使用，在草图上注明风管尺寸、测试位置、风阀的位置、送（回）风口的位置等，在测定截面处，应说明截面的设计风量、面积。
测试位置的一般选择在气流较均匀的平直管段处，若遇到有三通、弯头、变径等产生涡流的构件时，测定位置与其距离架下图一。
图一测试位置确定方法4、测量孔的设置测试位置处测点的位置和数目，主要根据风管形状而定。
对于矩形风管，应将截面划分为若干相等的小截面，并使各小截面尽可能接近于正方形，测点位于小截面的中心处，小截面的面积不得大于0.05m2。
测试孔设置见图二。
圆形风管应根据管径大小，将截面分成若干个面积相等的同心圆环，每个圆环上测点设4个点，且这4个点必须位于互相垂直的两个直径上，所划分的圆环数目，可按下表一选用。
主要通风机风量参数检测技术探讨
。科教 前沿ｏ
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｎ ＯＧ Ｎ Ｏ ＭＡ Ｉ Ｎ ＣＥ Ｃ Ｅ Ｈ ＯＬ ＹＩＦ Ｒ ＴＯ
２１ ０ ０年
第 ５期
主要通风机风量 参数检测技术探讨
陶铁 军 （ 首都 经济 贸 易大 学安 全与 环境 工 程学 院 中 国 北 京
【 摘
１０７ ） ０ ０ ０
要 】 量参 数 的测 定 是 矿 井主 要 通 风 机 安 全 检 测 的重 要 参 数 。常 用 的静 压 差 法 测得 的 风机 参 数 比风 机 实 际运 行 风 量 要 大 。在 对 静 压 风
法 测风 量 理 论 分 析 的基 础 上 ， 静 压 差 计 算公 式进 行 修 正 ， 其 计 算 结果 符 合 风 机 实 际 工况 ， 测 风 量 更 加 准 确 。 对 使 所 【 键 词 】 量 ； 压 差 法 ； 量 差 压 比 关 风 静 风
Ｔ ｅ Ｓ ｆｔ ｓｉｇ Ｔ ｃ ｎ ｌ ｇ ｆ ａｎ Ｆ ｎ Ａ ｒＱｕ ｎ ｉ ａ ａ ｔｒ ｈ ａ ｅｙＴｅｔ ｅ ｈ ｏｏ ｙ ｏ ｉ ａ ｉ ａ ｔ ｙ Ｐ ｒ ｍｅｅ ｓ ｎ Ｍ ｔ
ｎ ＝
以 Ｇ Ｆ或 Ｂ Ｋ 系 列 风 机 为 例 ， ２ １为 风 机 整 流 环 处 的 结 构 示 Ａ Ｄ 图 － 意 图 。利 用其 整 流罩 造 成 的 面积 差 即可 采 用 静 压 差 原 理 测 风 。其 它 型 号 的 风 机 ， 体 上 大 多 没 有 静 压 管 口 ， 要 Ｉ 安 装 ， 如 用 毕 托 管 的 机 需 临时 譬 静 压 端 从 内部 引 出 ． 要 风 流 较 稳 定 且 面 积 差 较 大 即可 ． 原 理 是 一 只 其
现 在 ， 把 有 风 巷道 内 风 流稳 定 的某 个 断 面 按 等 面 积 分 成 若 干 小 是
局部通风机入井检查和吸风量测定制度
局部通风机入井检查和吸风量测定制度局部通风机是煤矿井下防止瓦斯突出的主要设备之一，其运行状态直接影响着矿工的人身安全和生产运行效率。
国家相关部门提出了局部通风机入井检查和吸风量测定制度，旨在保障煤矿生产安全和提高矿井通风质量。
本文将就该制度的实施意义、应用过程、检查要点和注意事项等方面进行探讨。
一、制度意义1.保障生产安全：局部通风机作为煤矿井下防止瓦斯突出的主要设备之一，其运行状态直接影响矿工的人身安全。
实施局部通风机入井检查和吸风量测定制度，有助于及时发现和排除隐患，避免事故的发生，保障矿工的生命财产安全。
2.提高通风质量：局部通风机的吸风量与煤层瓦斯抽采、排风等工作密切相关。
实施局部通风机入井检查和吸风量测定制度，可以确保设备的正常运行和通风效果的良好，提高矿井通风质量，为煤炭生产提供更为稳定的技术保障。
二、应用过程1.检查时间：局部通风机应该按照工作量合理分配检查时间。
一般情况下，通风量大、煤压和瓦斯浓度高的短工作面检查次数要增加；通风量小、煤压和瓦斯浓度低的长工作面检查次数要减少。
2.检查内容：局部通风机的入井检查一般分为三个部分：外观检查、安全附件检查和机械性能检查。
其中，外观检查主要针对局部通风机的外观结构及连接部位进行检查；安全附件检查主要针对局部通风机的安全装置进行检查；机械性能检查主要针对局部通风机的风量、转速、电流、噪声等进行检查。
吸风量测定主要测定局部通风机的风量情况，判断设备的通风效果是否良好。
3.检查记录：局部通风机的入井检查和吸风量测定结果应该及时记录在台帐上，以备日后查阅和比对。
记录内容应该包括检查时间、检查人员、检查内容、检查结果、问题和处理等信息。
三、检查要点1.机械性能检查：宜采用仪器测定，如风量计、转速表、电流表、噪声计等。
2.安全附件检查：应注意检查局部通风机的安全装置是否完好。
3.外观检查：应注意检查局部通风机的外观结构及连接部位是否损坏、松动、渗油、漏电等现象。
平煤集团大庄矿压入式主通风机性能检测探讨
２１ 年第５ ００ 期
总第９ 期 ８
千 徕 杀 团 大 庄 矿 压 入 式 主 通 风 机 性 能 捡 棚 探 讨
何富贤 宋 瑞 菊
（ 南 工 程技 术 学 院 。河 南 郑 州 ４ １９ 河 ５ １ １）
摘 要 对 平煤 大庄 矿 南 北 两 台主 风机 进 行 了的 性 能检 测 ， 对其 检 测 数据 进 行 了换 算 以及 在 不 同安 并 装 角度 下 的性 能 曲线分 析 比较 。结果 表 明南 台风 机 性 能 较好 ， 网效 率高 、 量大 、 能好 ， 好 地 满足 矿 井 挂 风 节 较 安全 生产 的要 求 ； 台风 机 性 能 相 对较 差 ， 网效 率低 、 量偏 小 。 因此 要 求 应 对 北 台风 机 的 叶 片安 装 角 度 北 挂 风 作适 当调 整 ， 以提 高 北 台风 机 的 性 能和 效 率 。 关 键词 煤 矿；主 通风 机 ：性 能检 测 中 图分 类 号 ：Ｈ ３ Ｔ ４ 文 献标 志 码 ： Ｂ 文 章 编 号 ：０ ９ ０ ９ （ ０ ００ — １４ ０ １０ — ７７ ２ １ ）５ ０ ０ — ３
般采 用 精 密气 压 计 测 出 大气 压 ，用通 风 干 湿 表测 出 大
气 的 于温 度 和 湿 温度 ， 下式 计 算 空 气 密度 。 按
ｐ００ ８Ｐｆ —— Ｐｔｋ ：０ ４ 一．８ — ） ．３ ４ １０７￣ｓ 咖 ３ ｂａ
式 中 ｐ一 空气 密 度 ， ｇ ｋ／ ； ｍ Ｐ 大气压力 ， ａ 一 Ｐ；
２２ 风 机 风 量 测 算 方 法 ｆ 比 较 速 压 法 准 确 故 在 此 只 用 速 压 ． 经 法 计 算）
后 靠 近 叶 轮 处 布置 ４个 皮 托 管 ，将 该 断 面 的全 压 和静 压 同 时
通风机参数的测定
通风机参数的测定通风机参数的测定VENTILATOR'SPARAMETERMEASUREMENT一、压力测量COMPRESSIVESTRESSMEASURING在通风机技术测定中需要测量风峒断面的静压和全压，测量全压的目的是为了获得该风峒断面的动压值，以便计算风速和风量。
1.静压测量测量风峒某点的静压值，可使用皮托管和前述的各种静压感受管。
由于静压为风流作用于管壁上的法向压力值，故测量静压值的关键在于选择一个合适的测压断面，以保证所安装的测压管的感受孔中心线和气流方向垂直。
实践证明由于测压断面选择不当或由于测压管安装不正确，使所测值中含有部分动压，造成测压计液面波动，使读数有较大误差。
如图21系为测压点位置选择不当及测压管安装不正确的示例。
图21静压管安装错误示意图1一反风门、2一静压管、3---风峒、4一通风机由于条件限制，在现场往往不易找到理想的测压断面。
为了减少测量误差，则可选择适当位置的断面上，安装多测孔并联，如图22所示，其中差压计指示hs系n个测点静压的算术平均值，即hs=[换行]式﴾12)式中hsi——第i个测孔的静压(mmH20)；n——测孔数目。
图22多孔并联静压测量1--风峒、2一静压管、3—三通管、4—风管2.全压测量全压测量的关键在于使所安装的全压管测孔迎风，并使测孔中心线和气流的方向平行，否则将会造成较大误差。
由于在风峒同一断面上各点的气流速度不相等，故各点的全压值也不相等。
在用测压管测量风量时，常须测得某风峒断面的平均全压值，这是指该断面各点全压的算术平均值。
一般可在该断面安装多空全压管或多支皮托管并联测出。
3.动压测量风峒某点的动压hd等于该点的全压h与该点的静压hs之差。
在测量动压时应注意将全压管感受孔与静压管感受孔安装在与风流垂直的同一截面内，否则将会造成误差。
测量动压值是为了测算风量。
因此必须测出某风峒断面的平均动压值hdp。
由于风峒断面上各点动压值不等，故用单孔测压管测量动压时，必须在通风机测定前将风峒按图6所示，将全断面分成n个面积不大于0．5米2的小方格，逐个测出每个方格中心点的动压值hdi，然后算出测定时单孔测压管拟固定在g点的风速场系数Kg：Kg=(式13﴿式中hdi——所测第i个测点的动压(mmH2O)；hdg——固定测点的动压(mmH2O)；n——测点的数目。
通风机性能参数及性能曲线
通风机性能参数及性能曲线通风机是一种用于排风或送风的设备，通常用于工业、建筑和其他需要通风的场所。
通风机的性能参数及性能曲线是评价其性能优劣的重要指标。
下面将介绍通风机的主要性能参数及性能曲线。
1. 风量：通风机的风量是指单位时间内通过通风机的空气量，通常以立方米/小时或立方英尺/分钟为单位。
在性能曲线上，风量通常随着静压的增加而逐渐降低，这是因为通风机在面对不同静压时会有不同的风量输出。
2. 静压：通风机在运行过程中产生的阻力，通常以帕斯卡（Pa）或英寸水柱（in.wg）为单位。
静压是通风系统中的重要参数，可以在性能曲线上看到静压随着风量增加而逐渐增加的变化趋势。
3. 功率：通风机的消耗功率是指为了产生所需风量所需要的电能或者燃料消耗，通常以千瓦（kW）或者马力（HP）为单位。
在性能曲线上，功率随着静压和风量的增加而逐渐增加。
性能曲线是通过实验测试获得的，通过在不同静压下测试通风机的风量和功率，可以得到通风机的性能曲线。
了解通风机的性能曲线可以帮助用户选择合适的通风机，并且在实际使用中合理调节通风机的运行参数，以达到最佳的节能和通风效果。
总之，通风机的性能参数及性能曲线对于评价其性能表现非常重要。
用户在选择通风机时应该仔细了解通风机的性能参数，并根据性能曲线来合理使用和调节通风机，以确保通风系统的正常运行和有效的通风效果。
通风机是工业、商业和住宅场所中必不可少的设备，其性能参数和性能曲线对于设计和运行都具有重要意义。
通风机的性能参数和性能曲线直接影响通风系统的能耗、通风效果和系统的稳定性。
4. 效率：通风机的效率是指其能将输入的电能或者燃料转化为机械风能的能力。
通风机的效率通常以百分比来表示，能量损失会导致通风机的效率下降，通常在性能曲线上能看到效率随着风量的增加而逐渐下降的变化趋势。
5. 噪音：通风机的噪音是指通风机在运行时产生的声音，通常以分贝（dB）为单位。
在设计通风系统时，需要考虑通风机的噪音问题，以避免干扰周围环境和工作人员。
通风机性能测定(精)
通风机性能测定(精)通风机是工业生产和民用设施中常见的设备之一，它的主要作用是通过风机的转动，利用机械能将空气转换成气体动能，从而使空气得以流动并达到通风的目的。
在实际应用中，通风机的工作状态、效率以及质量等一系列性能参数的测定是非常关键的，本文将介绍通风机性能测定的一些基本原理、方法和注意事项。
通风机基本原理通风机的基本组成部分包括风叶、机壳、电机等。
其工作原理是风叶通过电机的带动下旋转，产生动能，将空气从进风口吸入机壳内，经过风叶的作用，将空气加速并排出机壳，形成气流，从而起到通风换气的作用。
通风机的性能表现主要体现在其工作状态、流量、静压和效率等方面。
通风机性能测定测试参数通风机性能测定的主要参数包括风量、风压、效率、功率和噪音等。
1.风量：指单位时间内通过通风机的风量，一般以立方米/小时(m³/h)或立方英尺/分钟(CFM)表示。
通风机风量的测定应按照GB/T 1236-2000《风机性能试验方法》的规定进行。
2.风压：指在通风机出口处的静压，一般以帕斯卡(Pa)或毫米水柱(mmH₂O)表示。
通风机静压的测定应按照GB/T 2-1988《压力单位》和GB/T 1221-2005《通风机》的规定进行。
3.效率：指通风机输入的机械能与输出的气体动能之比，一般以百分比(%)表示。
通风机效率的测定应按照GB/T 1236-2000《风机性能试验方法》的规定进行。
4.功率：指通风机输入的电能，一般以千瓦(KW)或马力(hp)表示。
通风机功率的测定应按照GB/T 5226.1-2005《机电产品试验规程第1部分：通用规则》和GB/T 1236-2000《风机性能试验方法》的规定进行。
5.噪音：指在通风机工作过程中发出的声响，一般以分贝(dB)表示。
通风机噪音的测定应按照GB/T 10125-1997《声学环境质量标准》和GB/T12534-1990《通风机噪声测定方法》的规定进行。
测试方法通风机性能测定的方法主要分为实验室试验和现场试验。
煤矿主通风机性能测试方案分析应用
煤矿主通风机性能测试方案分析应用煤矿主通风机是煤矿安全生产的重要设备，它负责将新鲜空气输送到矿井井下，同时将井下的有毒有害气体排出，保证井下工作环境的安全与舒适。
因此，对煤矿主通风机的性能进行测试和分析，对于确保煤矿安全生产具有重要意义。
本文将从测试方案分析和应用两个方面，对煤矿主通风机性能测试进行详细介绍。
一、测试方案分析测试方案是指对煤矿主通风机进行性能测试时所采用的具体方法、步骤和参数设置等。
下面将从测试对象、测试参数、测试方法和测试步骤四个方面进行分析。
1. 测试对象煤矿主通风机是测试的对象，主要包括主风机、电机、传动装置和控制系统等组成部分。
2. 测试参数测试参数是评价煤矿主通风机性能的关键指标，主要包括风量、风压、效率和功率消耗等。
- 风量是指单位时间内通过通风机的空气体积，可通过测量进出口风量计来获取。
- 风压是指通风机工作时产生的系统压力差，可通过测量进出口风压计来获取。
- 效率是指通风机的能量转换效率，可通过测量功率和风量计算得出。
- 功率消耗是指通风机在运行过程中消耗的电能或燃料能量，可通过测量电流和电压或燃料消耗量来获取。
3. 测试方法测试方法是指对煤矿主通风机性能参数进行测量和计算的具体方法。
常用的测试方法包括动态方法和静态方法两种。
- 动态方法是指在通风机正常运行状态下进行测试，可通过安装传感器、流量计、压力计等测量设备进行数据采集和处理。
采集到的数据可以用于计算风量、风压和功率消耗等参数。
- 静态方法是指在通风机停止运行时进行测试，主要用于测量通风机的静态压力、效率和功率消耗等参数。
测试时可利用测试设备模拟产生不同风压来测量。
4. 测试步骤测试步骤是指进行性能测试时所需进行的实际操作。
以下是一般的测试步骤：- 首先，确定测试目的和测试范围，明确要测量的参数和需要的数据。
- 其次，准备测试设备和测量仪器，包括风量计、风压计、电流表、电压表等。
- 然后，进行现场勘察，确保测试环境符合要求，没有影响测试结果的外部因素。
局部通风机工作风量的测定
（五）反风演习时的测量：1、明确人员分工，每个测点安排相应的测风员和瓦斯检查员。
2、将测定的各测点和主要通风机正常运转、停止运转、反转、再停止运转、恢复正常运转的时间计划进行详细记录并携带下井。
3、准备好各种仪器、仪表（参考测风时的规定）。
4、进行测定。
（1）主要通风机正常运转时的测定，要在主要通风机停止运转前20分钟测定，测定风量和瓦斯、二氧化碳等气体的浓度，做好记录（含时间记录）。
（2）记录主要通风机停止运转的时间和主要通风机反转的时间。
（3）主要通风机反转时，应每隔10分钟测定一次风量和瓦斯、二氧化碳等气体浓度，做好记录（含时间记录）。
（4）记录主要通风机停止运转的时间和主要通风机恢复正常运转的时间。
（5）主通风机恢复正常运转后，第10分钟、30分钟进行两次测定，测定风量和瓦斯、二氧化碳等气体浓度，做好记录（含时间记录）。
5、测定过程中，要及时向通风科和调度室汇报测量结果。
6、收好各类仪器、仪表。
7、汇总各测点的测量数据，填写反风测风报表。
8、协助完成反风演习报告。
(六)局部通风机工作风量的测定：局部通风机工作风量的测定，可以采用下列3种方法之一：（1）用风表测定时，先在风机吸风口前10米巷道内测得风速，计算出该处风量，再在局部通风机后5米处的巷道内测得风速，计算出该处风量，两处风量之差就是局部通风机的工作风量。
（2）用皮托管压差计测定时，在局部通风机吸风口外加一节风筒（刚性），在距离吸风口4—6D（D —风筒直径）处选定测点，再在局部通风机后部6—14D处选定一个测点。
为了求得平均风速，用等面积环的原理在测量断面内布置6—10个测点，用压差计测出测点的速压后，可以采用下式进行计算：V均=×式中：V均—断面平均风速，米/秒ρ—测点的空气密度，千克/立方米hVI—各测点测得的速风压，帕n—同一断面内布置的测点数根据算出的平均风速，可以求得测点的风量。
（3）在局部通风机的进、出风口直接用高速风表测定时，应当手持风表紧靠防护网，按照绕线法在吸风口全断面内均匀地移动1分钟而测得，测风人员须站在一侧，不可正对进、出风口。
通风空调系统风量风压的测定与调整
通风空调系统风量风压的测定与调整作者：吴敏来源：《商情》2015年第42期【摘要】通风与空调系统风量风压的测定是保证整个系统正常运行的重要基础，是进行系统其他测试的必备条件，因此，应按照规定，对每一个环节做认真的测定。
如果测定值和设计值相差较大，还应进行相应的调整。
【关键词】空调，风量，风压一、风量的测定1.风管内部风量的测定。
风管内部风量的计算公式为：风管风量测定的关键是测定断面的选择和断面平均风速的确定。
测定断面应选在气流稳定的直管段上，这样测出的结果比校准确。
根据三通、弯头、变径等局部配件对管内流动流场分布的影响，并考虑到现场的具体条件。
在测定过程中，实际的现场条件可能不满足图1规定的距离，所以只能缩短距离，并尽量使测量断面距上游局部管件的距离大些。
局部配件处出现的涡流会使测量数据不准确，如果测定断面为I-I，可通过增加测点来提高测定结果的准确性；当测定断面为Ⅱ-Ⅱ时，则不仅要增加测点，还要对测量数据做合理处理才能得到较为准确的结果。
如果涡流区部分的测点出现0值或负值时，工程上的简化方法为将负值取为0。
风管断面上的气流是不均匀的，因此测点愈多，结果就愈准确。
一般情况下，矩形风管内测定断面内的测点位置如图3所示。
测定孔的孔径为12～15mm，孔开在短边。
圆形风管应根据风管管径的大小分成若干个相等面积的同心圆环。
测点位置的确定可参照图4 和表1。
风管内测点的位置确定以后，即可利用毕托管测出各点的风速，得到风速的算术平均值。
二、风压的测定可利用毕托管和微压计测得各测点的动压、静压、全压。
压力的计算公式为：Pq=Pd+Pj （2）。
一般情况下，通风机压出段的全压、静压均是正值。
吸入段的全压、静压均是负值。
而动压全是正值。
可取各测点的压力算术平均作为压力平均值。
三、系统漏风量的测定大型空调系统设备多、管线长，在施工安装过程中肯定会存在一些不严密之处，造成系统漏风。
如果漏风量超出了允许的范围，将会造成很大的能量浪费，甚至会影响系统的工作能力以至达不到原设计的要求。
矿井主通风机性能测试及优化探讨
，∽
提 供一套设 备 运转 、 维护 和调 节 的可靠 依据 。 证 保
设 备正 常运转 和煤 矿 生产 的安 全性 。
２ １ 风 机 性 能 的 测 定
２ １ 测试 系统 布置 ．
１ 风 机机 房设 备 及测点 布置 如 图 １ 示 。 所
掰到 … 一
图 １ 通风 机 测 试 方 案 及 测 点布 置
情况 ：
（ ） 过 测 试 数 据 绘 制 的 特 性 曲 线 均 在 驼 峰 ２通
避免通风 网络 阻力激增 ．对原来 风道 设计 中出现 的狭窄巷 道 ． 予 以更换 ． 应 至少 应减少 巷道 内的杂 物堆积 。而对 于不能及 时拓宽 、 扩展 的部分 ， 可通
的偏 右 。 证明通 风机 运转 比较 正常 ；
Ｇ Ｆ １ — ５ １型 ， Ａ ３． １～ ６ 电动机 型号 为 Ｔ ４ ０ ８ 按 照 Ｄ１０ — 。
过 皮 托管 和倾 斜 压差 计结 合 测量 速 压 换算 得 到 ， 速 压测 量 即在扩 散 塔 中安 装 皮 托管 进行 测 量 ； 风
压 采用 Ｕ 型管水 柱 计 和皮 托 管测 量 ， 即在 叶 片前 预 留孔处 安装 皮托 管测 量通风 机静 压 。采用 此种 方 法需 注意 两 点： 其一 ， 证矿 井 安全 生 产 的正常 保
［ ］商 景 泰 ． 风 机 手 册 ［ ． 京 ：机 械 工业 出 版 社 ， ２ 通 Ｍ］ 北
１９ ． ９ ６
［ 者 简介 ］ 作
赵 迎 春 （ ９ ８ ） 辽 工 程 技 术 大学 硕 士研 究 生 。 １７ 一 ，
人 Ｖ转弯尽 可能缓 ， Ｉ 闸门应远离 风机入 Ｖ ． 样就 Ｉ这
０ 引 言
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｑ ：一．４Ｄ ￣ ６ ６３ ２ ６
ｐｌ
ｒ） ３
式中： ｐ 为不 同 位 置 空 气 密 度 （ ｇｎ ） ｋ／ ｌ 。 式 （ ） 式 （ ） 的 环 境 大 气 重 度 ｒｒ 空 气 密 度 Ｐ ｐ １、 ２中 、。和 、。
会 对 风量 造 成 影 响 ， 以 风量 测试 时 ， 记 下 ｒｒ 和 Ｐ 。 所 要 、
２通 风 机 的静 压
用 风 筒 或 风 室 测 通 风 机 风 量ቤተ መጻሕፍቲ ባይዱ时 ， 压 的 大 小 就 代 表 真 空 静
式 中 ： 为 风 速 ； 重 力加 速 度 ； 为 动 压 力 ； 为 大 气 重 度 。 ｇ为 Ｐ ｒ
而通风机风 量 Ｑ则 是风速 与 风道截 面积 Ｆ的乘 积 ， 示 表
式 中 ： 静 压 力 ， 速不 高 时 ， 似 等 于 １个大 气 压 。 两 公 日 为 风 近
式 的系数不同 ， （ ） ２ ８ ７ 式 （ ） ６ ．４ ， 式 ２ 为 ０ ． ， ３ 为 ６ ６ ３ 两者关 系是 ６ ． ４ Ｘ￣９ ８ ６６ ２ ８ ７ 冈 １ｋ ９ ８６６ ａ ６ ６ ３ ／ ．０ ５＝ ０ ． ， ＝ ．０ ５Ｐ 。而式 （ ） １
一
（ ）按 以 下 公 式 计 算 每 一 点 被 测 无 接 触 多 极 旋 转 变 压 ３
器 的 电气 误 差 ：
６ ＝ —— ±（。 ＿
＋ 。
检验项 目
激 磁 电压／ Ｖ
要 求 值
７
０ ０ ９ｌ
７ ７
０ ０ ９２
７ ７
式 中 ： 为从 基 准零 位 开 始 ， 测 旋 转 变 压 器 所 处 的周 期 数 。 被 （ ）选 取 最 大 正 误 差 与 最 大 负 误 差 的 绝 对 值 之 和 的 一 ４ 半 为 被 测 无 接 触 多极 旋 转 变 压 器 电 气误 差 。
为：
＝
室真空度 的高低 ， 因此 静压 就是 通 风机 的风 压。显然 ， 当风
简 （ 室 ） 流 阀 全 开 ， 风 机 风 量 最 大 时 ， 空 室 真 空 度 最 风 节 通 真 低 ， 此 时 静 压 为零 。 当 风 筒 （ 室 ） 流 阀 全 关 ， 风 机 风 故 风 节 通
一
１风 筒 或风 室 测量 通 风 机风 量 的原 理
根 据 流 体 力 学 伯 努 利 原 理 ， 体 在 高 速 流 动 时 ， 使 周 流 会 围 的 压 强 降 低 ， 生 负 压 ， 之 为 附 壁 效 应 。 流 体 流 动 的 速 产 称 度 越 大 ， 壁 效 应 越 强 ， 围 的 压 强 越 低 ， 生 的 负 压 也 越 附 周 产 高 。这 种 现 象 在 生 活 中 也 可 常 见 到 。 例 如 ， 海 中两 艘 同 向 大 高 速航 行 的 船 只 不 可 靠 得 太 近 ， 则 容 易 发 生 碰 撞 。其 原 因 否
通 风 机 风 量 测 试 探 讨
张 文 海
（ 成都 精 密 电机 厂 ， 四川 成 都 ６０ ０ ） １５ ０
中 图分 类 号 ： Ｍ３ ６ Ｔ ０
文 献 标 识 码 ： Ｅ
式 中 ：、 ｒｒ 不 同位 置 环 境 大 气 重 度 （ ｇ ｍ ） 为 ｋｆ 。 ／ 式 （ ） 用 的 是 工 程 单 位 制 。如 果 采 用 国 际 单 位 制 风 量 ２采 计算公式应变为 ：
文 章 编 号 ：０ ４ ７ １ （０ ０ ０ — ０５ ０ １ ０ — ０ ８ ２ １ ）３ ０７ － ２ 通风机风量测试是一项技术性 很强 的工作 ， 国家 标 准 也 经 过 了 两次 修 订 ， Ｇ １３ — ６ 通 风 机 动力 性 能 试 验 方 法 》 如 Ｂ ２６ ７ 《 和 Ｇ １３ — ５ 通 风 机 空 气 动 力 性 能 试 验 方 法 》 为 了 弄 清 Ｂ２６ ８《 。 其 中的 一些 概 念 ， 者 对 测 试 巾 的 一 些 问 题 进 行 了 分 析 和 探 作
议 持电棚 ２０ 第 期 ０ 年 ３ １
周 ３ ０ 内共 测 ２０点 ； ６。 ０
…
：
主 要 技 术 指 标 如 表 ｌ 示 ， 全 达 到 技 术 指 标 要 求 。说 明上 所 完 述 方 案 设 计 合 理 可行 ， 同类 产 品 的研 制 具 有 借 鉴 意 义 。 对
表 １ 主 要 技 术 指 标 对 比 实 测 值
电气 误 差 ± １ ± ３３ ± ０ ＋ ９ ２ ± ２ ３ ２ ． ” ２ ３ ． ４ ．
４产 品研 制 结果
按 照 卜 电磁 、 构 、 述 结 设 计 方 案 研 制 的 两 台 产 品 的 ¨ ［艺
注 ： 和 Ｂ是 一 个 产 品 内 互 为 备 份 的两 个旋 转 变 压 器 。 Ａ
般 情况下 ：
ｒ 】 ・９ ２
式 中 ： 为 环境 温 度 。 ｔ
标 准情况下 ：
ｐ ２９３ × × ２叭
是两船中间的水流速 度越快 ， 间的压 强越 低 ， 两船 外侧 中 而 的压强却很 高 ， 强迫把两船推在 一起 发生碰撞 。风筒 或风室
测 量 通 风机 风 量 的 原 理 ， 是 利 用 气 流 流 动 产 生 的 附 壁 效 正
应， 用高灵敏度微 压计测 出风 口四周平 均负 压 的高 低 ， 专业
术 语 叫 动 压 高 低 ， 可 由此 计 算 出气 流 的 风 速 。 因 风 速 与 便
动压力 Ｐ的二次幂成正 比， 计算公 式为 ： 其
Ｖ ：
和式 （ ） ２ 系数的关系是 ４４９ ｛ ｘ ０ ２８７ ．２ ｘ ６ ＝ ０． 。
０ ０ｌ ０９ Ｂ ０ ０ Ａ ０ ０ Ｂ ９ Ａ ０１ ９ ２ ９ ２
激磁频－／ ￣ Ｈｚ ２０ ０ ２０ ０ ２０ ０ ２０ ０ ２００ ０ ０ ０ ０ ０ 最 大 空 载 输 出 电压 ／ ２ Ｏ ２ ２ Ｏ １９ Ｖ ± ． ．１ ．４ ２ １９ ．８
