机加工工艺流程设计
雕铣机的加工工艺流程

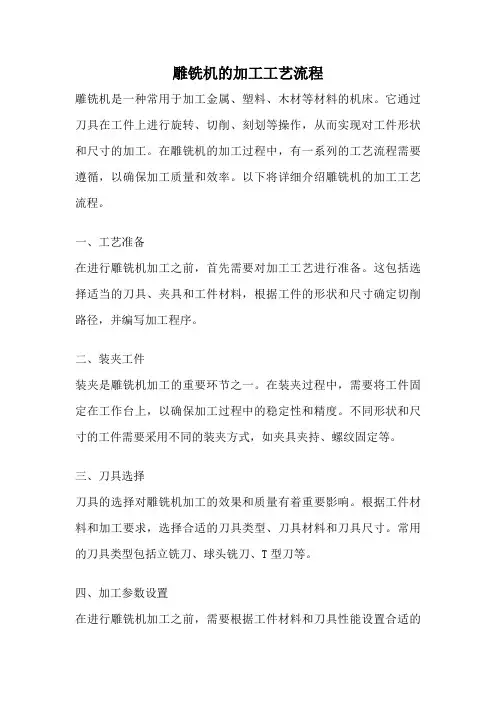

雕铣机的加工工艺流程雕铣机是一种常用于加工金属、塑料、木材等材料的机床。
它通过刀具在工件上进行旋转、切削、刻划等操作，从而实现对工件形状和尺寸的加工。
在雕铣机的加工过程中，有一系列的工艺流程需要遵循，以确保加工质量和效率。
以下将详细介绍雕铣机的加工工艺流程。
一、工艺准备在进行雕铣机加工之前，首先需要对加工工艺进行准备。
这包括选择适当的刀具、夹具和工件材料，根据工件的形状和尺寸确定切削路径，并编写加工程序。
二、装夹工件装夹是雕铣机加工的重要环节之一。
在装夹过程中，需要将工件固定在工作台上，以确保加工过程中的稳定性和精度。
不同形状和尺寸的工件需要采用不同的装夹方式，如夹具夹持、螺纹固定等。
三、刀具选择刀具的选择对雕铣机加工的效果和质量有着重要影响。
根据工件材料和加工要求，选择合适的刀具类型、刀具材料和刀具尺寸。
常用的刀具类型包括立铣刀、球头铣刀、T型刀等。
四、加工参数设置在进行雕铣机加工之前，需要根据工件材料和刀具性能设置合适的加工参数。
这包括切削速度、进给速度、切削深度等。
合理的加工参数能够保证加工效率和加工质量。
五、加工过程在进行雕铣机加工时，需要将加工程序输入雕铣机控制系统，并启动加工。
控制系统将根据程序的指令，控制刀具的移动和切削，实现对工件的加工。
加工过程中，需要注意刀具和工件的相对位置，切削润滑和冷却等问题。
六、工艺检验在雕铣机加工完成后，需要对加工质量进行检验。
通过使用测量工具，如卡尺、游标卡尺等，对工件的尺寸、形状进行测量，并与设计要求进行比较。
如果加工质量不符合要求，需要进行修正或重新加工。
七、工艺优化根据加工过程中的经验和实际情况，对加工工艺进行优化是提高加工效率和质量的关键。
通过调整刀具类型、切削参数和加工路径等，可以达到更好的加工效果。
同时，也可以通过使用先进的数控系统和刀具监测设备，提高加工的自动化程度和精度。
雕铣机的加工工艺流程涉及到工艺准备、装夹工件、刀具选择、加工参数设置、加工过程、工艺检验和工艺优化等环节。
孟少农机械加工工艺手册

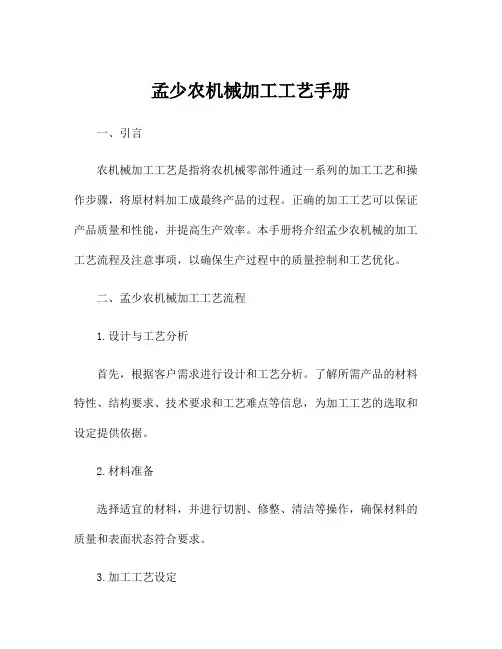

孟少农机械加工工艺手册一、引言农机械加工工艺是指将农机械零部件通过一系列的加工工艺和操作步骤，将原材料加工成最终产品的过程。
正确的加工工艺可以保证产品质量和性能，并提高生产效率。
本手册将介绍孟少农机械的加工工艺流程及注意事项，以确保生产过程中的质量控制和工艺优化。
二、孟少农机械加工工艺流程1.设计与工艺分析首先，根据客户需求进行设计和工艺分析。
了解所需产品的材料特性、结构要求、技术要求和工艺难点等信息，为加工工艺的选取和设定提供依据。
2.材料准备选择适宜的材料，并进行切割、修整、清洁等操作，确保材料的质量和表面状态符合要求。
3.加工工艺设定根据产品要求和特性，确定加工工艺参数，包括加工方式、工艺路线、加工顺序、刀具选择、切削速度、进给量等。
4.加工操作根据设定的加工工艺，进行加工操作。
包括铣削、车削、钻孔、打磨、焊接等工艺，操作中要严格按照规范要求操作，确保加工质量和工艺稳定性。
5.结构装配将加工好的零部件进行结构装配，包括配合、定位、连接等。
要确保装配精度和结构的牢固性。
6.检测与测量对加工好的产品进行尺寸检测和性能测试，确保产品符合要求。
常用的检测方法包括三坐标测量、硬度测试、材料分析等。
7.表面处理对产品进行表面处理，包括喷涂、电镀、抛光等。
确保产品的外观质量和防腐性能。
8.产品调试和性能测试对装配好的产品进行调试和性能测试，确保产品工作正常和性能达到预期。
常用的测试方法包括载荷测试、振动测试、噪音测试等。
9.成品入库与包装对通过检测和测试的产品进行入库和包装。
确保产品的质量和完好性。
三、注意事项1.设计合理性在加工前要对产品进行充分的设计和工艺分析，确保产品设计合理、加工可行。
设计和工艺分析要充分考虑产品的功能性、结构性和加工性，尽量减少加工难度和成本。
2.检测与测量在加工过程中，要进行频繁的尺寸检测和性能测试，及时发现和纠正加工误差，确保产品的质量和性能。
3.完善的工艺流程和操作规范制定完善的工艺流程和操作规范，严格按照规范要求操作，确保操作的一致性和稳定性。
机加工工艺流程

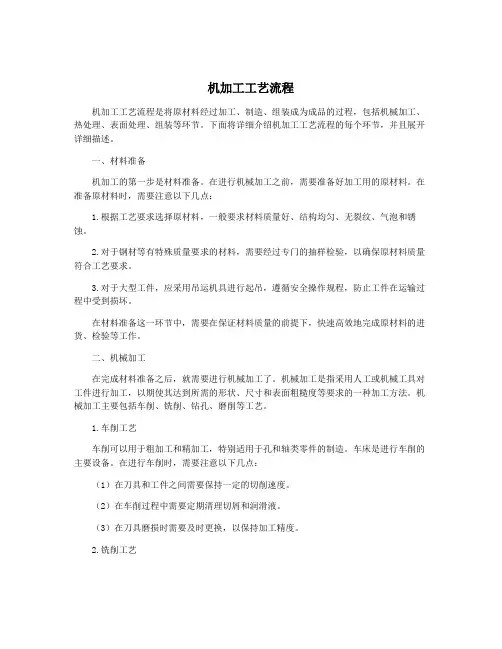

机加工工艺流程机加工工艺流程是将原材料经过加工、制造、组装成为成品的过程，包括机械加工、热处理、表面处理、组装等环节。
下面将详细介绍机加工工艺流程的每个环节，并且展开详细描述。
一、材料准备机加工的第一步是材料准备。
在进行机械加工之前，需要准备好加工用的原材料。
在准备原材料时，需要注意以下几点：1.根据工艺要求选择原材料，一般要求材料质量好、结构均匀、无裂纹、气泡和锈蚀。
2.对于钢材等有特殊质量要求的材料，需要经过专门的抽样检验，以确保原材料质量符合工艺要求。
3.对于大型工件，应采用吊运机具进行起吊，遵循安全操作规程，防止工件在运输过程中受到损坏。
在材料准备这一环节中，需要在保证材料质量的前提下，快速高效地完成原材料的进货、检验等工作。
二、机械加工在完成材料准备之后，就需要进行机械加工了。
机械加工是指采用人工或机械工具对工件进行加工，以期使其达到所需的形状、尺寸和表面粗糙度等要求的一种加工方法。
机械加工主要包括车削、铣削、钻孔、磨削等工艺。
1.车削工艺车削可以用于粗加工和精加工，特别适用于孔和轴类零件的制造。
车床是进行车削的主要设备。
在进行车削时，需要注意以下几点：（1）在刀具和工件之间需要保持一定的切削速度。
（2）在车削过程中需要定期清理切屑和润滑液。
（3）在刀具磨损时需要及时更换，以保持加工精度。
2.铣削工艺铣削是指用铣刀将工件切削成所需的形状的加工方法。
铣床是进行铣削的主要设备。
在进行铣削时，需要注意以下几点：（1）在铣削过程中需要保持一定的进给速度。
（2）在铣削过程中需要清理切削部位和润滑液，以保证加工质量。
（3）在铣削相对较大的工件时需要采用工装夹持，以确保加工精度。
3.钻孔工艺钻孔是指用钻头将工件加工成孔的加工方法。
在进行钻孔时，需要注意以下几点：（1）在钻孔前需要确定钻孔位置和孔径。
（2）在进行钻孔时要保证切削液的流量和加工速度。
（3）在钻孔过程中需要适时清理切削部位和润滑液。
4.磨削工艺磨削是指采用砂轮或磨料将工件加工成所需的形状、尺寸和表面粗糙度的加工方法。
生产机加工件工艺流程图
时间：二O二一年七月二十九日
一、制造工艺流程表
NO
工程名称
作业内容
管理项目
记录
把持人员
1
原资料入库
原资料入库
先入先出
原资料出库表
仓库检验
保管员
2
原资料进口检查
实施进口检查
N/A
外部推销合同书,输入检验陈说
3
原资料贮存
移动至原资料仓库保管
分规格保管
作业日志
4
原资料分类
加工前原资料分类
按加工工艺分
原资料出库表
5
原资料加工
产物的加工
按顺序进行
作业日志
精工车间
技术人员
6
CNC加工
产物的精密加工
尺寸
生产作业指导书
7
零部件尺寸检验
丈量零件尺寸
尺寸
生产作业指导书
8
氧化、着色、抛光
概况处置概况管理生产作 Nhomakorabea指导书9
产物组装
产物组装
产物的结合性
作业日志
10
制品检查
最终检查
产物检验达标
检验陈说
检验员
时间：二O二一年七月二十九日
机械零件加工工艺规程方案设计
机械零件加工工艺规程方案设计一、引言本文旨在设计机械零件加工的规程方案，以确保加工过程的准确性、安全性和高效性。
二、工艺流程1.制定加工计划：根据零件的要求和材料特性，确定合适的加工方法和设备。
2.准备加工设备和工具：确保加工设备和工具的良好状态，包括刀具、夹具、机床等。
3.检查工件和材料：检查工件和材料是否符合要求，包括尺寸、材质、硬度等。
4.加工前准备：准备加工液、切削液和冷却液，确保加工过程的顺利进行。
5.加工操作：根据加工工艺要求，进行加工操作，包括车削、铣削、磨削等。
6.质量检查：在加工过程中进行定期检查，确保加工质量的合格性。
7.表面处理：根据要求进行表面处理，包括镀铬、喷涂等。
8.检验和验收：对加工完成的零件进行检验，确保其符合要求。
9.清洗和防锈：对加工完成的零件进行清洗和防锈处理，以延长其使用寿命。
10.包装和交付：根据客户要求进行适当的包装，并按时交付给客户。
三、注意事项1.安全第一：加工过程中必须严格遵守安全操作规程，佩戴必要的个人防护装备。
2.设备保养：定期检查和维护加工设备，确保其正常运转。
3.物料管理：加工过程中要注意对材料的储存和保护，防止受潮、受污等。
4.加工参数控制：严格控制加工参数，如切削速度、进给速度和切削深度，以确保加工质量。
5.过程记录：对加工过程中的关键参数和质量数据进行记录，以便追溯和分析。
四、质量控制1.原材料质量控制：进行必要的材料检测，确保其符合零件要求。
2.首件检查：对首件进行全面检查，确保加工程序和工装的准确性。
3.过程控制：加工过程中进行定期检查和检验，纠正加工中的问题，确保加工质量。
4.最终检验：对加工完成的零件进行全面检验，检查尺寸、表面质量和功能性能。
5.不良品处理：对不良品进行分类和处理，如返修、重新加工或报废。
五、工艺改进1.分析问题：对加工过程中出现的问题进行分析，找出问题的原因。
2.制定改进方案：根据问题的原因，制定具体的改进方案，如更换设备、改进工艺参数等。
齿轮轴的机械加工工艺规程设计

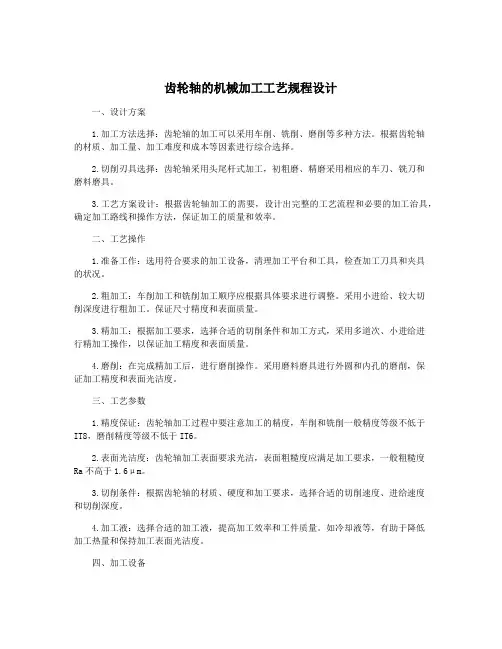

齿轮轴的机械加工工艺规程设计一、设计方案1.加工方法选择：齿轮轴的加工可以采用车削、铣削、磨削等多种方法。
根据齿轮轴的材质、加工量、加工难度和成本等因素进行综合选择。
2.切削刃具选择：齿轮轴采用头尾杆式加工，初粗磨、精磨采用相应的车刀、铣刀和磨料磨具。
3.工艺方案设计：根据齿轮轴加工的需要，设计出完整的工艺流程和必要的加工治具，确定加工路线和操作方法，保证加工的质量和效率。
二、工艺操作1.准备工作：选用符合要求的加工设备，清理加工平台和工具，检查加工刀具和夹具的状况。
2.粗加工：车削加工和铣削加工顺序应根据具体要求进行调整。
采用小进给、较大切削深度进行粗加工。
保证尺寸精度和表面质量。
3.精加工：根据加工要求，选择合适的切削条件和加工方式，采用多道次、小进给进行精加工操作，以保证加工精度和表面质量。
4.磨削：在完成精加工后，进行磨削操作。
采用磨料磨具进行外圆和内孔的磨削，保证加工精度和表面光洁度。
三、工艺参数1.精度保证：齿轮轴加工过程中要注意加工的精度，车削和铣削一般精度等级不低于IT8，磨削精度等级不低于IT6。
2.表面光洁度：齿轮轴加工表面要求光洁，表面粗糙度应满足加工要求，一般粗糙度Ra不高于1.6μm。
3.切削条件：根据齿轮轴的材质、硬度和加工要求，选择合适的切削速度、进给速度和切削深度。
4.加工液：选择合适的加工液，提高加工效率和工件质量。
如冷却液等，有助于降低加工热量和保持加工表面光洁度。
四、加工设备1.车床和铣床：齿轮轴的加工可以采用车床和铣床两种设备。
车床主要用于齿轮轴的轴身加工，铣床主要用于齿轮轴的端面加工。
2.磨床：齿轮轴磨削可以采用内圆磨床、外圆磨床和中心磨床。
内圆磨床主要用于齿轮轴的内孔磨削，外圆磨床主要用于齿轮轴的外圆磨削，中心磨床主要用于齿轮轴的中心孔磨削。
五、工装设计1.夹具设计：齿轮轴加工中，为了保证工件的安全固定，需要设计制作专门的夹具。
夹具的选择与设计应根据加工要求和工件的形状进行综合考虑。
机械制造的工艺流程与流程控制
机械制造的工艺流程与流程控制机械制造是指通过使用各种机械设备和工具，对原材料进行加工，制造出各种零部件、组件和成品的过程。
在机械制造过程中，工艺流程和流程控制是非常重要的环节，它们直接影响着产品的质量、效率和成本。
本文将介绍机械制造中的工艺流程和流程控制的相关内容。
一、工艺流程工艺流程是指完成产品制造所需的一系列工序的顺序和方法。
不同的产品有不同的工艺流程，一般包括原材料准备、加工、组装和检验等环节。
下面我们以一个零部件的制造过程为例，来说明工艺流程的具体步骤。
1. 原材料准备：选择合适的原材料，并进行切割、锻造等处理，使其符合产品的要求。
2. 加工：根据产品的设计要求，采用不同的加工方法进行加工。
常见的加工方式包括铣削、车削、冲压和焊接等。
3. 热处理：对零部件进行热处理，改变其组织结构，提高材料的硬度和强度。
4. 表面处理：通过镀锌、喷涂等方式，对零部件的表面进行处理，提高其耐腐蚀性和美观度。
5. 组装：将各个零部件按照设计要求进行组装，形成完整的产品。
6. 检验：对成品进行质量检验，确保产品符合标准和要求。
二、流程控制流程控制是指对工艺流程中的各个环节进行监控和控制，以提高产品的质量和生产效率。
流程控制需要依靠先进的技术手段和设备，下面介绍几种常见的流程控制方法。
1. 自动化控制：借助计算机和控制系统，对加工设备进行自动化控制，实现生产过程的自动化和智能化。
2. 数控技术：采用数控机床和控制系统，通过预先编程的方式控制加工设备的运行，提高加工精度和效率。
3. 检测技术：利用传感器和检测设备实时监测加工过程中的各项参数，如温度、压力、振动等，及时发现问题并进行调整。
4. 质量管理：建立完善的质量管理体系，对每个环节进行严格管理和控制，确保产品的质量稳定和可靠性。
5. 过程优化：利用流程仿真和优化技术，对工艺流程进行优化，降低生产成本，提高生产效率。
总结：机械制造的工艺流程和流程控制对于产品的质量和效率至关重要。
机械加工工艺方案
机械加工工艺方案机械加工工艺方案是指根据产品的设计要求、原材料的特性、工艺能力等因素，确定机械加工过程中所使用的加工工艺流程、设备、工序、操作方法等内容的详细规划方案。
本文以一款小型零件的机械加工为例，详细介绍其机械加工工艺方案。
一、零件概述本零件为一小型传动零件，外形尺寸为长50mm，宽30mm，高10mm，材料为45#钢，表面硬度要求在50~55HRC之间。
二、工艺分析1、材料分析：由于零件需要传递较高的扭矩和力矩，因此选用45#钢作为材料。
45#钢材料性能稳定，硬度较高，加工性能良好，可满足零件的使用要求。
2、表面硬度要求分析：由于零件需要较高的表面硬度，因此采用淬火工艺进行处理。
淬火过程中需要注意控制火候时间和温度，确保零件的淬火效果达到要求。
3、零件外形要求分析：零件外形较为简单，主要是两个凸轮和连杆结构，需要考虑工艺流程的连续性和高精度要求。
由于该零件加工数量较小，且为重要传动部件，因此需要精确掌握每一个工艺环节，确保零件质量。
三、工艺流程1、初步设计：根据零件的外形和材料要求进行初步设计及确定加工工艺流程。
2、开料：采用铣床进行开料，定位时使用面铣平面，尺寸要求精确。
3、车削：采用车床进行车削，精度要求高，尺寸控制在允许偏差范围内。
车削过程中，需要对头部进行DV淬火处理，控制火候时间和温度，确保表面硬度达到要求。
4、孔加工：使用钻床进行内部孔加工，要求孔的位置精确，大小合适。
5、铆接：对零件内部凸轮和连杆的连接位置进行铆接，确保强度和密封性。
6、磨削：采用磨床进行研磨和抛光处理，确保零件表面精度和光洁度。
7、淬火处理：对头部进行DV淬火处理，确保表面硬度达到50~55HRC之间的要求。
四、设备要求铣床、车床、钻床、磨床、锯床、淬火炉等设备，需要具备高精度、高效率、环保等特点。
五、安全措施操作人员需要参加安全培训，并佩戴个人防护设备，确保操作安全。
在淬火过程中需要注意防火安全措施，控制火候时间和温度，避免意外发生。
机加工工艺流程图
生产加工工艺流程图一、制造工艺流程表NO 工程名称作业内容管理项目记录操作人员1 原材料入库原材料入库先入先出原材料出库表仓库检验保管员2 原材料进口检查实施进口检查N/A 外部采购合同书，输入检验报告3 原材料储存移动至原材料仓库保管分规格保管作业日志4 原材料分出原材料工程投入先入先出原材料出库表5 原材料加工产品的加工按顺序进行作业日志精工车间技术人员6 切割原材料切割尺寸生产作业指导书7 车床加工产品的精密加工尺寸生产作业指导书8 铣床加工产品的精密加工尺寸生产作业指导书9 表面毛刺处理表面毛刺处理去除毛刺生产作业指导书10 表面研磨表面粗度研磨粗度生产作业指导书11 一次超声波洗涤超声波洗涤作业去除异物生产作业指导书12 表面处理表面着色外周管理生产作业指导书13 激光条纹激光打标外周管理生产作业指导书14 产品组装产品组装产品的结合性作业日志15 二次超声波洗涤超声波洗涤作业去除异物作业日志16 成品检查最终检查N/A 检验报告检验员17 包装作业包装作业包装状态作业日志内外包装操作工18 标签作业贴标签N/A 作业日志19 仓库保管、入库包装成品N/A 仓库保管、成品入库表仓库检验保管员20出库产品出库N/A成品出库表原材料来料检查原材料粗加工精加工☆成品检查打标打孔、攻牙车床加工出库仓库保管、入库铣床加工原材料入库原材料储存原材料分出热处理表面研磨☆表面毛刺处理数控加工二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序三、有关制造工艺流程图的详细说明○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○将原材料切割成所需的大小及形状。
○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。
该工艺属主要控制项目和控制点。
○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
轴类机械加工工艺流程
轴类机械加工工艺流程
《轴类机械加工工艺流程》
轴类机械加工是制造业中常见的一种加工工艺，其产品广泛应用于汽车、飞机、火车等各个领域。
轴类机械加工的工艺流程包括零件设计、材料准备、车削加工、磨削加工和检验等多个环节，下面将详细介绍整个工艺流程。
首先是零件设计，根据产品要求和使用环境确定轴类零件的尺寸、形状和材料。
然后进行材料准备，选择合适的工艺材料，如碳素钢、合金钢等，进行锻造或铸造成型。
接下来是车削加工，首先需要将轴类零件的外形粗加工成形状轮廓。
采用数控车床进行车削操作，根据工艺要求进行切削加工，以确保轴类零件的尺寸和平面精度。
然后是磨削加工，利用磨床对轴类零件进行精密加工，提高其表面粗糙度和精度。
通过磨削加工，可保证轴类零件的尺寸精度和表面质量，提高工件的加工精度和使用寿命。
最后进行检验，对轴类零件的尺寸、形状和表面质量进行检测，确保产品达到设计要求。
采用三坐标测量机和其他检测设备进行精密检测，确保轴类零件符合产品标准和质量要求。
总的来说，轴类机械加工工艺流程包括零件设计、材料准备、车削加工、磨削加工和检验等多个环节，每个环节都需要严格
控制，以确保轴类零件的尺寸精度和表面质量，提供符合产品标准和质量要求的轴类机械产品。
机加工工艺流程图
制造工艺流程图
一、制造工艺流程表
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○将原材料切割成所需的大小及形状.
○利用切割机分料初步加工之后,再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔,然后再用研磨机实施研磨加工.该工艺属主要控制项目和控制点.
○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
○抛光后进行表面研磨，使表面变得柔和。
○实施抛光处理。
○表面研磨后通过后处理，激光打标完成加工及进行最终检查。
○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。
该工艺属关键和特殊工序。
※从原料入库到成品出库,根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管理。
机械零部件加工的流程和步骤
机械零部件加工的流程和步骤机械零部件加工的流程和步骤在现代制造业中，机械零部件加工是一个非常重要的环节。
机械零部件加工过程中，需要经历多个步骤和流程，以确保最终产品的质量和性能。
本文将深入探讨机械零部件加工的流程和步骤，并分享我对这个主题的观点和理解。
一、零部件加工的流程概述机械零部件加工的流程可以大致分为以下几个步骤：设计和规划、材料准备、加工工艺选择、数控编程、设备调试和加工、质量检验与测试。
1. 设计和规划在加工零部件之前，设计和规划阶段非常关键。
在这个阶段，工程师需要根据产品的要求和规范，绘制详细的图纸和设计方案。
这些设计图纸包括了零部件的尺寸、结构和加工要求等信息。
2. 材料准备在加工零部件之前，需要准备相应的材料。
材料的选择取决于零部件的具体要求，因此需要根据设计图纸中的要求，选择材料的类型和规格。
3. 加工工艺选择在零部件加工过程中，选择适当的加工工艺非常重要。
加工工艺的选择取决于材料的性质和零部件的形状。
常见的加工工艺包括铣削、车削、钻削、磨削等。
4. 数控编程对于采用数控机床进行加工的零部件，需要进行数控编程。
数控编程是指根据设计图纸和加工工艺，将加工路径和切削参数等信息输入数控机床控制系统，以指导机床完成具体的加工操作。
5. 设备调试和加工一切准备就绪后，需要将加工设备进行调试，确保其正常运行和稳定性。
根据数控程序进行加工操作，包括刀具装夹、工件装夹和加工参数的设置等。
6. 质量检验与测试在零部件加工完成后，需要进行质量检验与测试。
这包括对零部件的尺寸、表面粗糙度和形位公差等进行测量和评估，以确保加工质量符合设计要求。
二、我的观点和理解机械零部件加工是一个复杂而又精细的过程，需要严格按照规范和要求进行操作。
在我的观点和理解中，我认为以下几个方面是十分重要的。
设计和规划阶段是整个加工过程中最关键的一步。
合理的设计和规划能够为后续的加工提供准确的依据，避免出现尺寸和结构上的错误。
CNC加工工艺流程
CNC加工工艺流程第一步是产品设计。
在CNC加工过程中，首先需要进行产品的设计。
设计师通常会使用CAD（计算机辅助设计）软件进行设计工作。
CAD软件可以帮助设计师创建三维模型，并根据所需的尺寸、形状和功能进行修改和优化。
一旦设计完成，模型文件将被保存为可被CNC机器读取的文件格式（通常是STL或STEP格式）。
第二步是编程。
设计好的模型文件需要被转换成CNC机器可识别的G 代码。
G代码是一种使用数值控制的编程语言，用于描述CNC机器的运动和操作。
通常情况下，设计师需要使用CAM（计算机辅助制造）软件将CAD文件转换成G代码。
CAM软件可以根据CNC机器的类型和工艺要求，生成适用于具体任务的G代码，包括切削路径、工具运动、进给速度等参数。
第三步是准备工作。
在进行CNC加工之前，需要进行一些准备工作，以确保材料、工具和机器都处于良好的状态。
首先，需要选择适合的材料进行加工。
不同的材料具有不同的特性，对切削工具和CNC机器的要求也不同。
其次，需要选择合适的切削工具。
切削工具通常包括铣刀、钻头、车刀等，需要根据不同工序的要求选择合适的工具。
最后，需要设置和调整CNC机器的参数，包括加工速度、进给速度、刀具补偿等，以确保加工的精度和质量。
第四步是材料加载。
在进行CNC加工之前，需要将待加工的材料加载到CNC机器中。
通常情况下，材料会被固定在工作台或夹具上，以保持稳定的加工状态。
加载时需要注意材料的位置和方向，以确保加工过程中切削工具能够正确地与材料接触，并进行精确的切削。
第五步是CNC加工。
一旦准备工作完成，CNC加工可以正式开始。
CNC机器会按照事先编写的G代码，自动控制切削工具的运动和工作台的移动，实现对材料的加工。
整个加工过程中，CNC机器会根据G代码的指示，按照设定的速度和参数进行切削、钻孔、车削等操作，直到完成预定的加工任务。
第六步是加工检验和调整。
在CNC加工完成后，需要对加工件进行检验，以确保其符合设计要求和规范。
机械加工工艺流程PPT课件
机械加工工艺规程的制订——根本概念
二、工艺过程的组成
机械加工工艺规程的制订——根本概念
二、工艺过程的组成 5、行程〔进给次数〕 行程〔进给次数〕有工作行程和空行程之分。 工作行程是指刀具以加工进给速度相对工作所完成一次进给运 动的工步局部； 空行程是指刀具以非加工进给速度相对工件所完成一次进给运 动的工步局部。
2)确定毛坯，包括选择毛坯类型及其制造方法。 3)拟定工艺路线。这是制订工艺规程的关键一步。 4)确定各工序的加工余量，计算工序尺寸及其公 差。
5)确定各主要工序的技术要求及检验方法。 6)确定各工序的切削用量和时间定额。 7)进行技术经济分析，选择最正确方案。 8)填写工艺文件。
机械加工工艺规程的制订——根本概念
〔4〕起着交流和推广先进经验的作用。 典型和标准的工艺规程能缩短工厂的生产 准备时间。
机械加工工艺规程的制订——根本概念
四、工艺规程
3、类型 JB／Z338．5—88工艺管理导那么 工艺 规程设计中规定工艺规程的类型有：
(1)专用工艺规程——针对每一个产品 和零件所设计的工艺规程。
(2)通用工艺规程 1)典型工艺规程——为一组结构相似
二、工艺过程的组成
一般情况下，上述三个要素任意改变一个，就认为 是不同工步了。
但下述两种情况可以作为一种例外。 第一种情况，对那些连续进行的假设干个相同的 工步，可看作一个工步。如图2－3所示零件，连续钻 四个15mm的孔，可看作一个工步钻4孔15mm，以简 化工艺文件。 另一种情况，有时为了提高生产率，用几把不同 刀具，同时加工几个不同外表，如图2－4所示，也可 看作一个工步，称为复合工步。
由于工艺规程是直接指导生产和操作的重要技术 文件，所以工艺规程还应做到正确、完整、统一和清 晰，所用术语、符号、计量单位、编号等都要符合相 应标准。
生产机加工件工艺流程图
机加工制造工艺流程图
一、制造工艺流程表
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○将原材料切割成所需的大小及形状。
○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。
该工艺属主要控制项目和控制点。
○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
○抛光后进行表面研磨，使表面变得柔和。
○实施抛光处理。
○表面研磨后通过后处理，激光打标完成加工及进行最终检查。
○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。
该工艺属关键和特殊工序。
※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择表面加工方法
首先应了解各种加工方法所能达到的经济精度，然后考虑：
1）零件的材料及性质。有色金属的精加工不宜采用磨削，因为有色金
属易使砂轮堵塞，因此Βιβλιοθήκη 采用高速精细车削或金刚镗等切削加工方法
2）零件的形状与尺寸。形状复杂、尺寸较大的零件，其上的孔一般不
加工 表面
圆柱 孔
平面
加工 方法
钻孔 粗镗 半精镗 精镗、铰 粗磨 精磨 珩磨 研磨
精磨 刮研 研磨
经济精度 等级IT
11～12 11～12 8～9 7～8 7～8 6～7 6～7 5～6
6～7 6～7 5
表面粗 糙度
μm
12.5～25 6.3～12.5 1.6～3.2 0.8～1.6 0.2～0.8 0.1～0.2 0.025～0.1 0.025～0.1
对尺寸较大、形状较复杂的毛坯，可采用型钢或锻件焊 接成毛坯，但焊接件吸振性能差，容易变形，尺寸误差 大。
它是近年来在机械制造业中普遍推广的一种毛坯，其形
状可以很复杂，尺寸精度高，但机械性能差。
毛坯选择
毛坯种类选择 1）零件的材料及对零件力学性能的要求。铸铁→铸件，高强度
→锻件，一般性能→型材或铸钢
经济精度 等级IT
11～13 9～10 7～8 8～9 6 5 5～6 6
11～13 8～10 8～9
表面粗 糙度
μm
12.5～50 3.2～6.3 0.8～1.6 0.4～0.8 0.1～0.4 0.012～0.1 0.012～0.1 0.025～0.4
12.5~50 1.6～6.3 1.25～5
（3）不便装夹的零件应加设装夹余料，工艺凸台、凸耳， 最后去除。
工艺路线的拟定
经济精度：在正常加工条件下所能达到的加工精度及表面粗糙度
各种表面不同加工方法的经济精度及表面粗糙度
加工 表面
加工 方法
外圆柱面 和端面
粗车 半精车 精车 粗磨 精磨 研磨 超精加工 金刚车
平面
粗刨（铣） 精刨（铣） 粗磨
机械加工工艺规程设计
工艺规程设计的步骤 1）分析零件工艺性。 2）选择毛坯。 3）选择定位基准。 4）拟定工艺路线。 5）确定各工序的设备、刀具、量具和夹具等。 6）确定各工序的切削用量。 7）填写工艺文件。
零件加工工艺性分析
零件工艺性包括： 零件结构形状的合理性、几何图素关系的确定性、精度及技 术要求的可实现性、工件材料的可切削性能等
基准及其分类
基准及其分类
基准
用于确定零件上 其它点、线、面 位置所依据的那 些点、线、面。
设计图样上所采 用的基准就是设 计基准。
在加工时用于工件 定位的基准，称为
定位基准。
设计基准 工艺基准
定位基准 测量基准
1、粗基准 2、精基准 3、辅助基准 4、主要基准 5、附加基准
在加工中或加工
加工、测量、 装配过程中使 用的基准。
锻件
机械性能较好，有较高的强度和冲击韧性，但毛坯的形状不 宜复杂，如轴类和齿轮类零件的毛坯常用锻件。
型材 焊接件 工程塑料
包括圆形、方形、六角形及其它断面形状的棒料、管料及板料。 棒料常用在普通车床、六角车床及自动和半自动车床上加工轴类、 盘类及套类等中小型零件。冷拉棒料比热轧棒料精度高且机械性 能好，但直径较小。板料常用冷冲压的方法制成零件，但毛坯的 厚度不宜过大。
2）零件的结构形状与外形尺寸。轴→锻件或型材，大件→铸件 3）生产类型和生产条件。小批→砂型铸或自由锻，大批→模锻、
精密铸，减少粗加工量，提高效率
4）充分考虑利用新工艺、新技术和新材料。 毛坯形状和尺寸选择： （1）铸锻件毛坯余量应足够大。铸件有夹渣、疏松，锻件有黑
皮、飞边和凹凸不平。
（2）小、薄或组合件可考虑按多件连体备料，加工完成后 再割开。
定位基准的选择
在机械加工中，无论采用哪种安装方法，都必 须使工件在机床或夹具上正确地定位
六点定位：任何一个未被约束的物体，在空间 有六个自由度。而要使物体在空间有确定的位 置，必须约束这六个自由度
六点定位原理
六点定位原理 一个自由的物体，它对三个相互垂直的坐标系来说，有六个活动可能性， 其中三种是移动，三种是转动。习惯上把这种活动的可能性称为自由度， 因此空间任一自由物体共有六个自由度。如图所示，物体的六个自由 度。欲使工件在空间取得唯一位置，则必须限制六个自由度。这就是六点 定位原理。
零件加工工艺性分析
➢ 精度与技术要求：包括尺寸精度、形位公差和表面粗糙度。 在满足使用要求的前提下若能降低精度要求，则可降低加工 难度，减少加工次数，提高生产率，降低成本。
尺寸标注应便于编程且尽可能利于设计基准、工艺基准的统一。
➢ 工件材质：零件毛坯材料及热处理要求，是选择刀具（材料、 几何参数及使用寿命），确定加工工序、切削用量及选择机 床的重要依据。
在满足零件功能的前提下，尽量使用廉价的国产材料，不选贵重紧缺材料。
确定毛坯的种类
与零件的结构形状、尺寸大小、材料的机械性能和零件的生
产类型及毛坯车间的具体生产条件有关。
铸件
包括铸钢、铸铁、有色金属及合金的铸件等。铸件毛坯的 形状可以相当复杂，尺寸可以相当大，且吸振性能较好，但铸
件的机械性能较低，一般壳体零件的毛坯多用铸件。
宜采用拉削或磨削；直径大于Φ60mm的孔不宜采用钻、扩、铰等
3）选择的加工方法要与生产类型相适应 。大批量生产应选用高生
产率的和质量稳定的加工方法，而单件、小批生产应尽量选择通用设备 和避免采用非标准的专用刀具来加工。
4）具体的生产条件 。考虑工厂现有的加工设备及其工艺能力、工人的
技术水平，以充分利用现有设备和工艺手段，同时也要注意不断引进新 技术，对老设备进行技术改造，挖掘企业的潜力，不断提高工艺水平
➢ 结构形状：在满足使用要求的前提下加工的可行性和经济性。 尽量避免悬臂、窄槽、内腔尖角以及刚性不稳的薄壁、细长 杆之类的结构，减少或避免采用成型刀具加工的结构，孔系、 内转角半径等尽量按标准刀具尺寸统一以减少换刀次数，深 腔处窄槽和转角尺寸要充分考虑刀具的刚性等等。
➢ 几何关系：视图完整、正确，表达清楚无歧义，几何元素的 关系应明确，避免在图纸上可能出现加工轮廓的数据不充分、 尺寸模糊不清及尺寸封闭干涉等缺陷。
装配基准 工序基准
后用来测量工件 时采用的基准
在装配时用来确定零
在工序图上使用的基准。
件或部件在产品中相 对位置所采用的基准
定位基准选择
定位基准
1、粗基准 2、精基准
最初工序中采用毛坯 上未经加工的表面作 为定位基准。
在其后各工序中采用 经过加工的表面 作为定位基准。
工件的装夹
装夹 = 定位 + 夹紧
