空间机械臂动力学奇异点与回避
双臂机器人避关节极限与避奇异位形优化研究
双臂机器人避关节极限与避奇异位形优化研究李贺立;杨冬;杨德志;李铁军;马宏【摘要】Limit and the mechanical arm joints of the limitation of singular configuration , tend to cause the fail-ure of coordination task.Based on the research of the redundant dual -arm robot, the use of redundant arm since the movement characteristics and based on the gradient projection method and singular robust inverse method to com -plete the limit and avoid redundant arm joint avoid singular configuration optimization .After optimization to obtain the optimal joint configuration , as well as the arms at the end of the error are analyzed and control , basically elimi-nated the terminal trajectory tracking error, and make the movement of mechanical arm got significant improvement in performance.The contrast before and after the optimization result is validated by computer simulation shows the feasibility of the optimization method.For the research of redundant dual -arm robot coordination control method.%关节极限及机械手臂的奇异位形的限制，往往导致协调任务失败。

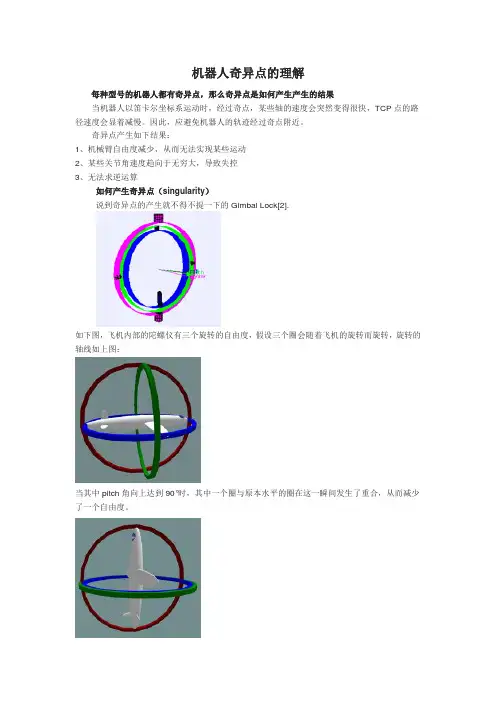

机器人奇异点理解
机器人奇异点的理解每种型号的机器人都有奇异点,那么奇异点就是如何产生？产生的结果？当机器人以笛卡尔坐标系运动时,经过奇点,某些轴的速度会突然变得很快,TCP点的路径速度会显著减慢。
因此,应避免机器人的轨迹经过奇点附近。
奇异点产生如下结果:1、机械臂自由度减少,从而无法实现某些运动2、某些关节角速度趋向于无穷大,导致失控3、无法求逆运算如何产生奇异点(singularity)说到奇异点的产生就不得不提一下的Gimbal Lock[2]、如下图,飞机内部的陀螺仪有三个旋转的自由度,假设三个圈会随着飞机的旋转而旋转,旋转的轴线如上图:当其中pitch角向上达到90°时,其中一个圈与原本水平的圈在这一瞬间发生了重合,从而减少了一个自由度。
当然,飞机的旋转并没有真的被LOCK了,依然可以运动。
相同的情况同样可以发生在机器人上:6轴串联关节机器人有三种奇点:腕部奇点,肩部奇点,肘部奇点。
1、腕部奇点发生在4轴与6轴重合(平行)时。
2、肩部奇点发生在腕部中心位于1轴旋转中心线时。
3、肘部奇点发生在腕部中心与2轴3轴一条线。
4轴与6轴产生奇异点(wrist singularity)下图中的六轴机器人,四轴与六轴相交[3](大部分机器人四轴与六轴都会相交,所以很多机器人都会存在这种奇异点,这玩意跟机器人的品牌无关,只与结构有关)、机器人的五轴与四轴与六轴的轴线相交,因此,机器人四,五,六三个轴便形成了上面提到的Gimbal Lock、当五轴旋转到某个角度时,比如下面这个角度(所有的关节角度都就是0°),四轴与六轴共线,奇异在此发生。
因此,在某系机器人仿真软件里,比如说ABB的robotstudio,当您打开机器人模型的时候,机器人的五轴会就是这样的:耷拉着小脑袋真不就是为了卖萌,而就是为了避开奇异点。
除了这种奇异点,还有其她两种:1轴与6轴奇异点(Alignment singularity)三、当机器人的2轴与3轴产生奇异点(Elbow singularity)比如在当前的姿态下,机器人的端点可以产生的速度就是由两个速度合成的:v1与v2、v1就是由于第一个旋转关节产生的;v2就是由于第二个旋转关节产生的;图(a) 图(b)可以瞧到图(a)中两个速度矢量v1与v2在平面上没有共线,它们就是独立的、不共线的,我们就是可以通过调整v1与v2的大小来得到任意的合速度的(大小与方向)。
机器人奇异点理解
机器人奇异点的理解每种型号的机器人都有奇异点，那么奇异点是如何产生产生的结果当机器人以笛卡尔坐标系运动时，经过奇点，某些轴的速度会突然变得很快，TCP点的路径速度会显着减慢。
因此，应避免机器人的轨迹经过奇点附近。
奇异点产生如下结果：1、机械臂自由度减少，从而无法实现某些运动2、某些关节角速度趋向于无穷大，导致失控3、无法求逆运算如何产生奇异点（singularity）说到奇异点的产生就不得不提一下的Gimbal Lock[2].如下图，飞机内部的陀螺仪有三个旋转的自由度，假设三个圈会随着飞机的旋转而旋转，旋转的轴线如上图：当其中pitch角向上达到90°时，其中一个圈与原本水平的圈在这一瞬间发生了重合，从而减少了一个自由度。
当然，飞机的旋转并没有真的被LOCK了，依然可以运动。
相同的情况同样可以发生在机器人上：6轴串联关节机器人有三种奇点：腕部奇点，肩部奇点，肘部奇点。
1、腕部奇点发生在4轴和6轴重合(平行)时。
2、肩部奇点发生在腕部中心位于1轴旋转中心线时。
3、肘部奇点发生在腕部中心和2轴3轴一条线。
4轴和6轴产生奇异点(wrist singularity)下图中的六轴机器人，四轴和六轴相交[3]（大部分机器人四轴和六轴都会相交，所以很多机器人都会存在这种奇异点,这玩意跟机器人的品牌无关，只和结构有关）.机器人的五轴与四轴和六轴的轴线相交，因此，机器人四，五,六三个轴便形成了上面提到的Gimbal Lock. 当五轴旋转到某个角度时，比如下面这个角度（所有的关节角度都是0°），四轴和六轴共线，奇异在此发生。
因此，在某系机器人仿真软件里，比如说ABB的robotstudio，当你打开机器人模型的时候，机器人的五轴会是这样的：耷拉着小脑袋真不是为了卖萌，而是为了避开奇异点。
除了这种奇异点，还有其他两种：1轴和6轴奇异点(Alignment singularity)三、当机器人的2轴和3轴产生奇异点(Elbow singularity)比如在当前的姿态下，机器人的端点可以产生的速度是由两个速度合成的：v1和v2. v1是由于第一个旋转关节产生的;v2是由于第二个旋转关节产生的;图（a ） 图（b ）可以看到图（a ）中两个速度矢量v1和v2在平面上没有共线，它们是独立的、不共线的，我们是可以通过调整v1和v2的大小来得到任意的合速度的（大小和方向）。
空间机械臂动力学奇异点与回避
本文于1996年7月8日收到3国家自然科学基金重点项目及河北省博士科研基金项目空间机械臂动力学奇点与回避3顾晓勤(河北师范大学机械系・石家庄・050031)刘延柱(上海交通大学工程力学系・上海・200030) 摘 要 本文导出空间机械臂非完整约束方程,讨论自由漂浮系统动力学奇点问题,对冗余和非冗余系统分别提出避免奇点的方法,对平面运动情形得到减少奇点出现的工程方法。
文中附有算例。
主题词 空间机械臂 动力学 多体动力学AVO I D ING DY NAM I C SINGULAR IT IESOF SPACE M AN IPULAT ORGu X iaoqin(H eber N o r m al U niversity ・Sh ijiazhuang ・050031)L iu Yanzhu(Shanghai J iao tong U niversity ・Shanghai ・200030) Abstract T he nonho lonom ic constrains of space m ani pulato r are derived in th is paper .D y 2nam ic sigularities of free 2floating system is discussed ,and reducing area of singularity fo r in 2p lane moving system are p ropo sed .T he num erical si m ulati on examp le is given .Key words Space m ani pulato r D ynam ics M ultibody dynam ics1 引 言空间机械臂可用于卫星释放、回收及空间站的在轨建造维修等。
为节省能源机械臂在执行任务时载体姿控系统常暂时关闭。
给定负载始末位姿或在惯性空间给出设计轨迹求转铰运动规律时,当广义Jacob i 矩阵奇异则系统出现奇点,无法得到逆问题解。
自由浮动空间冗余度机械臂避奇异规化的混沌运动抑制控制
袁 文 种 王 从 庆 武 和 雷 刘 秀 超２ ， ， ，
（． １ 南昌大学信息工程学院 ， 西 南昌 ３ ０ ２ ； ． 江 ３０ ９ ２ 南京航 空航天大 学 自动化学院 ， 苏 南京 ２ ０ １ ） 江 １０ ６
摘 要 ： 导 出 自由浮 动 空 间 冗 余度 机械 臂 的 广 义雅 可 比 矩 阵 ， 论 空 间机 械 臂 避 奇 异 问题 ， 于梯 度投 影 法选 取 空 间机 推 讨 基 械 臂 的 运 动 学 可操 作 度 作 为避 奇 异 优 化 目标 函数 ， 用 关 节 空 间的 自运 动 ， 利 实现 自由浮 动 冗余 度 空 间机 械 臂 的避 奇 异 运
０ 引 言
太空 环境对 人类来 说一 直很危 险 ， 以现在 主要 所 运用 空 间机器人 。许 多关 于 空 间机 器 人 的 动 力与 控 制 的方法 已经提 出 －。 自由浮动 空 间冗余 度机械 臂 １］ ６ 在宇 宙空 间可 以代 替 宇航 员 执行 任 务 和 解决 很 多 问
ＹＵＡＮ ｎ ｃ ｏ ｇ Ｗｅ ． ｈ ｎ ，ＷＡＮＧ ｎｇ ｑ ｎ ，Ｗ Ｕ —ｅ ，ＬＩ Ｘｉ ｈ ｏ Ｃｏ ｉ ｇ Ｈｅ ｌｉ Ｕ ｕ ｃ ａ
（ ． ｏ ｅ ｅｏ Ｉ ｏｍａ ｏ ｎ ｉｅ ｒ ｇ Ｎ ｎ ｈ ｎ ｎ ｅ ｉ ， ａ ｃ ａ ｇ３ ０ ２ ， ｈｎ ； １ Ｃ ｌ ｇ ｆ ｎ ｒ ｔ ｎ Ｅ ｇ ｅｉ ， ａ ｃ ａ ｇＵ ｉ ｒ ｔ Ｎ ｎ ｈ ｎ ３ ０ ９ Ｃ ｉａ ｌ ｆ ｉ ｎ ｎ ｖ ｓｙ

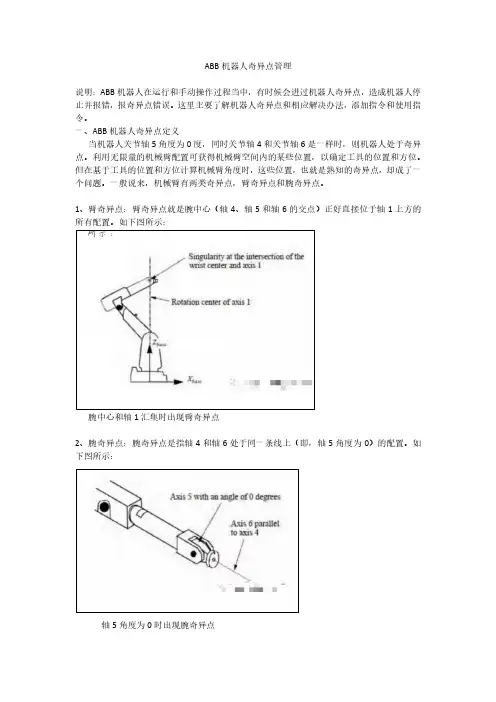

ABB机器人奇异点管理
ABB机器人奇异点管理说明：ABB机器人在运行和手动操作过程当中，有时候会进过机器人奇异点，造成机器人停止并报错，报奇异点错误。
这里主要了解机器人奇异点和相应解决办法，添加指令和使用指令。
一、ABB机器人奇异点定义当机器人关节轴5角度为0度，同时关节轴4和关节轴6是一样时，则机器人处于奇异点。
利用无限量的机械臂配置可获得机械臂空间内的某些位置，以确定工具的位置和方位。
但在基于工具的位置和方位计算机械臂角度时，这些位置，也就是熟知的奇异点，却成了一个问题。
一般说来，机械臂有两类奇异点，臂奇异点和腕奇异点。
1、臂奇异点：臂奇异点就是腕中心（轴4、轴5和轴6的交点）正好直接位于轴1上方的所有配置。
如下图所示：腕中心和轴1汇集时出现臂奇异点2、腕奇异点：腕奇异点是指轴4和轴6处于同一条线上（即，轴5角度为0）的配置。
如下图所示：轴5角度为0时出现腕奇异点二、如何避免解决机器人出现奇异点1、布局以及夹具设计在进行工作站布局时候，要考虑机器人和各个设备之间的摆放布局位置，尽量考虑到机器人在工作过程当中，避免机器人经过奇异点；还可以在考虑机器人夹具在工作中对机器人姿态影响，进而避免奇异点。
如果已指定参数Wrist，则对方位进行接头插补，以避免奇异点。
在这种情况下，TCP遵循正确的路径，但是工具方位会稍微偏离。
当未通过奇异点时，亦将出现上述情况。
2、SingArea指令在编程时，也可以使用SingArea这个指令去让机器人自动规划当前轨迹经过奇异点时的插补方式。
如：SingAreaWrist:允许轻微改变工具的姿态，以便通过奇异点SingAreaOff:关闭自动插补（1）使用说明SingArea用于定义机械臂如何在奇异点附近移动。
SingArea亦用于定义关于拥有不到六个轴的机械臂的线性和圆周插补，在轴4锁定为0或+-180度的情况下，可编程六轴机械臂运行。
本指令仅可用于主任务T_ROB1，或者如果在MultiMove系统中，则可用于运动任务中。
