中考物理复习一光的直线传播、平面镜成像、光的反射
广东中考人教版物理考点梳理第四章 光现象第一课时 光的直线传播 光的反射 平面镜成像
11. 球面镜:凸面镜对光有__发__散______作用,可增大视野(如汽 车后视镜); 凹面镜对光有__会__聚______作用,可做太阳灶.
回归教材
1. (RJ八上P69图4.1-1改编)下列说法中正确的是( A ) A. 光在真空中的传播速度是3×105 km/s B. 月亮是光源 C. 光在同种介质中一定沿直线传播 D. 光年是时间单位
4. 光的反射定律: (1)反射光线(OB)、入射光线(AO)和法线(ON)三者在 _同__一__平__面___上. (2)反射光线和入射光线分别位于___法__线_____两侧. (3)反射角__等__于______入射角. 注意:在表达结论时,反射光线或反射角必须在结论的前面. 光 的反射中光路都是可逆的.
(3)光线:一根表示光的传播路径与方向的带箭头的线段,它 是__不__存__在____(填“存在”或“不存在”)的,是为了更好地理 解光而建立的模型. 注意:作图中注意光线用实线表示,光线的反向延长线、辅助 线等用虚线表示. 拓展:光线和磁感线一样,是一种理想模型.
(4)小孔成像:沿直线传播的光经小孔后,在光屏上由实际光 线会聚成像. 像的特点:____倒______立、大小可变的____实_____ 像;像与物体的形状____有______关,与小孔的形状____无______ 关,如:树下圆斑、针孔照相机.
续表
实验名称
探究光的反射规律
考点归纳
(2)多次测量的目的:保证实验结论具 有普遍性 (3)实验数据收集、记录和表格的设计
实验结论
反射光线、入射光线和法线都在同一平 面内,反射光线、入射光线分居在法线 的两侧,反射角等于入射角,光路可逆
【例1】(核心素养·科学探究)如图1-4-8所示,在探究光的 反射规律时,将一块平面镜放在水平桌面上,再把一块纸板垂 直放置在平面镜上. (1)实验时让光贴着纸板入射是为了_______________________ ___使__反__射__光__线__、__入__射__光__线__、__法__线__在__同__一__平__面__内_________.
【中考备战】2014届中考物理(全国通用)总复习精讲:第5讲 光现象(一)
考点二
光的反射
1.当光射到物体表面上时,有一部分光会被物体表面
反射回去,这种现象叫光的_____. 反射 在反射现象中,光 路是_____ 可逆 的. 2.光的反射定律:在反射现象中,反射光线、入射光线 和法线在___________ 同一平面内 ;反射光线、入射光线分别位于
_________ 法线两侧 ;反射角_____ 等于 入射角.
解析:小孔成像是由光沿直线传播形成的,A选项说法 B选项说法不正确;保持蜡烛和墙的位置不变,将木板 向靠近墙的方向移动,因为成像的大小取决于像到小 孔的距离,则木板与小孔距离越小,像也越小,C选项 说法不正确;蜡烛在墙上成的像是倒立的实像,D选项
正确;小孔成像成的是物体的像,与小孔的形状无关,
说法不正确.故选A.
左右相反.
2.平面镜成像的原理是_________. 光的反射
3.平面镜的应用:医生用来检查牙齿、早期军事上用
的_______ 潜望镜 、塔式太阳能电站等.
考点一
正确区分三种光现象
命题点:(1)光的直线传播现象;(2)光的反射现象; (3)光的折射现象. 例1(2013· 咸宁)如图所示的四种现象中,属于光沿直线传 播现象的是( )
答案:8
1. 如图是同学们在家庭实验中的一些小制作,它们成 的像是由于光的直线传播形成的是( )
A.针孔照相机——在半透明纸上承接到景物的像
B.潜望镜——在水面下观察到水面上物体的像
C.昆虫观察箱——可同时观察到昆虫的背面和下面的像 D.自制照相机——在半透明纸上承接到远处树木的像 答案:A
2.关于光的传播,下列说法中正确的是(
答案:A
7.(2013·河北)如图所示现象中,由光的反射形成的
中考物理一轮复习专题练习4-光现象(光的直线传播、光的反射、光的折射、光的色散)实验题(解析版)
2023届中考物理一轮复习专题练习4-光现象(光的直线传播、光的反射、光的折射、光的色散)实验题1.在“探究光的反射规律”的实验中,小莉设计了如图所示的实验,平面镜放在水平桌面上,纸板可绕ON转动。
(1)实验前,应将纸板______放置于平面镜上。
一束光EO贴着纸板A绕入射点O沿逆时针方向转动,可观察到反射光束OF沿______时针方向转动;(2)某时刻入射光线与镜面的夹角为30°时,其反射角等于______;(3)将纸板A、B置于同一平面,一束光贴着纸板B沿FO射到O点,反射光束将沿图中的OE方向射出,说明光在反射时______;(4)在纸板前从不同方向都可以看到入射光EO的径迹,这是因为光在纸板上发生了______反射。
【答案】竖直(垂直)顺60°光路可逆漫【解析】(1)[1]为了能清晰的在纸板上显示光的传播径迹,需将纸板垂直与平面镜放置。
[2]光EO贴着纸板A绕入射点O沿逆时针方向转动时,入射角变大,反射角始终等于入射角,所以反射角也会随之变大,所以反射光束OF沿顺时针方向转动。
(2)[3]入射光线与镜面的夹角为30°时,入射角为60°,反射角等于入射角,所以反射角也为60°。
(3)[4]将光沿着反射光线的位置入射,反射光将沿着原来入射光线的位置被反射,说明在反射现象中,光路是可逆的。
(4)[5]发生漫反射时,反射光朝四面八方。
在纸板前从不同方向都可以看到入射光EO的径迹,说明光在纸板上发生了漫反射。
2.宁波某校课外实践小组利用一根垂直插入水平地面的圭杆,进行为期一年的“观竿测影”活动。
2021年3月14日正午时刻圭杆的杆影如图所示,并测得杆影OA长为55.7cm。
(1)杆影的形成是由于光在同一均匀介质中沿______传播;(2)图中杆影从O到A指向_______方;(3)预测2021年6月20日正午时刻,该圭杆的杆影长度将比55.7cm______(填“大”或“小”)。
初中物理中考复习光现象必记常考点(共五大类)
③平面镜成像作图时应注意:
(1)像和物对称点的连线与镜面垂直,要画上垂直符号;
(2)反射光线的反向延长线过像点;
(3)只有入射光线和反射光线用实线表示(镜面除外),其他均用虚线表示。
2、平面镜的应用:①成像;②改变光的传播方向。
3、凸面镜和凹面镜——利用光的反射
在折射现象中,光路可逆。(光从水或其他介质斜射入空气中时,折射光线向远离法线方向偏折,折射角大于入射角。)
3、与折射有关的现象:海市蜃楼、沙漠蜃景;水中的筷子“折断”;水中观鸟鸟变高,岸上看鱼鱼变浅;提前看到日出光通过棱镜后,被分解成各种颜色的光,这种现象叫光的色散。
3、镜面反射和漫反射
①镜面反射和漫反射都遵循光的反射定律。②能从各个方向看到本身不发光的物体,是由于光射到物体上发生漫反射的缘故。③强烈太阳光照射到玻璃幕墙、磨光的大理石这些光滑表面时,会产生镜面反射,造成“光污染”。
三、平面镜成像
1、探究平面镜成像的特点
【实验中注意的问题】
①在用玻璃板代替平面镜的目的是:便于找到并确定蜡烛像的位置;
在反射现象中,反射光线与入射光线、法线在同一平面内,反射光线、入射光线分别位于法线两侧,反射角等于入射角。在反射现象中,光路可逆。
(4)确定发光点的位置。
作图步骤:根据两条或多条反射光线作出入射光线,则入射光线的交点即为发光点。
作图时的注意事项:(1)法线一定要画虚线,光线一定要画实线。(2)当画好光线后,一定不要忘记用箭头标出光线的方向。
初中物理光现象考点
一、光的直线传播
1、光源:能够发光的物体叫光源。月亮本身不会发光,它不是光源。
2、规律:光在同一种均匀介质中是沿直线传播的。
中考物理总复习知识点复习概要(八上)第四章《光现象》知识点及其要求概述新人教版
中考物理总复习知识点复习概要(八上)第四章《光现象》知识点及其要求概述新人教版本章有四个课题:光的直线传播、光的反射、平面镜成像、光的折射、光的色散。
每个课题都包含了诸多知识点,掌握好每个知识点的要求,是完成学习目标的基本保证,是中考命题人员命制试题的主要依据。
下面结合课程标准按照课题顺序阐述每个知识点及其要求。
每个课题精选一个典型实例说明考查的知识点、解题思路、规范化的解题过程,也指出在解题时的易错点。
再给出中考试题中涉及本章的内容的高频知识点的真题、改编题、原创题。
这样通过对全文的学习,学生的综合素质就会快速提升。
(一)这个课题涉及到的知识点光的直线传播这个课题包含的知识点主要有光源、光的直线传播规律、光的直线传播规律的应用、光速。
(二)课标对这个课题涉及到的知识点的要求课程标准没有对这个课题做要求,本课题需要了解的内容是:1.光源:定义:能够发光的物体叫光源。
分类:自然光源,如太阳、萤火虫;人造光源,如篝火、蜡烛、油灯、电灯。
月亮本身不会发光,它不是光源。
2.光的直线传播的规律:光在同一种均匀介质中是沿直线传播的。
3.光线是由一小束光抽象而建立的理想物理模型,建立理想物理模型是研究物理的常用方法之一。
早晨,看到刚从地平线升起的太阳的位置比实际位置高,该现象说明:光在非均匀介质中不是沿直线传播的。
太阳虚像地平线太阳地球4.应用及现象:①激光准直。
②影子的形成:光在传播过程中,遇到不透明的物体,在物体的后面形成黑色区域即影子。
③日食月食的形成:当地球在中间时可形成月食。
如图:在月球后1的位置可看到日全食,在2的位置看到日偏食,在3的位置看到日环食。
④小孔成像:小孔成像实验早在《墨经》中就有记载小孔成像成倒立的实像,其像的形状与孔的形状无关。
5.光速:光在真空中速度C=3×108m/s=3×105km/s;光在空气中速度约为3×108m/s。
光在水中速度为真空中光速的3/4,在玻璃中速度为真空中速度的2/3。

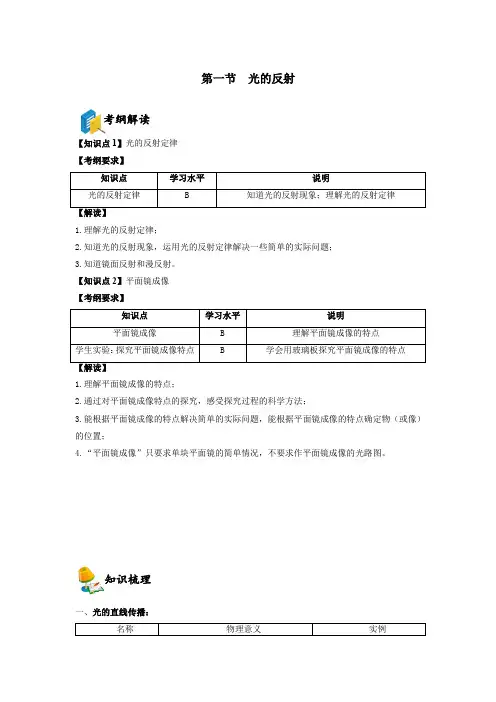

备考2023年上海市中考物理复习知识点总结与经典例题讲解第2章 光 第1节 光的反射
第一节光的反射考纲解读【知识点1】光的反射定律【考纲要求】知识点学习水平说明光的反射定律 B 知道光的反射现象;理解光的反射定律【解读】1.理解光的反射定律;2.知道光的反射现象,运用光的反射定律解决一些简单的实际问题;3.知道镜面反射和漫反射。
【知识点2】平面镜成像【考纲要求】知识点学习水平说明平面镜成像 B 理解平面镜成像的特点学生实验:探究平面镜成像特点 B 学会用玻璃板探究平面镜成像的特点【解读】1.理解平面镜成像的特点;2.通过对平面镜成像特点的探究,感受探究过程的科学方法;3.能根据平面镜成像的特点解决简单的实际问题,能根据平面镜成像的特点确定物(或像)的位置;4.“平面镜成像”只要求单块平面镜的简单情况,不要求作平面镜成像的光路图。
知识梳理一、光的直线传播:名称物理意义实例光的直线传播光在同种均匀介质中沿直线传播小孔成像光速真空或空气v光=3×108m/s(其他介质中小于v光)v光水=2.25×108m/s光源能够自行发光的物体叫光源太阳、电灯、酒精灯、打火机等光线用一条带箭头的直线表示光的传播方向,这条直线叫光线光能物体发光时具有的能量叫光能(光源发光过程是把其他形式的能转化为光能)太阳、电灯、酒精灯、打火机分别把原子能、电能、化学能转化为光能二、光的反射定律:反射光线,入射光线,法线在同一平面内;反射光线,入射光线分别位于法线两侧,反射角等于入射角。
N:法线入射线反射线θθ应注意的问题:关于反射定律的中考题型,考作图题的概率比较大。
反射光路是可逆的,入射角和反射角是入射光线和反射光线与法线的夹角,不能写成入射角等于反射角(因为先有入射光线才有反射光线的),反射定律适用于任何反射面,包括曲面,但是初中阶段只讨论平镜面反射。
三、平面镜成像规律:名称内容特点平面镜上各点法线互相平行遵守规律光的反射定律对光线的作用改变光线传播方向成像规律像和物关于镜面对称,像为正立、与物体等大的虚像(一)主要器材:玻璃板、两支同样的蜡烛、刻度尺、白纸等。
人教版中考物理总复习课件【第2讲】光的直线传播、光的反射和平面镜成像
光的直线传播
例 1 : (2014 , 广元 ) 下列现象不可以用光沿直线传播解释的是 ________ A.小孔成象 B.烈日下行走的人,出现了人影相随 C.日食与月食的形成 D.放大镜把文字放大 解析:选项A、B、 C都是光沿直线传播形成的;选项 D是光的折 射形成的。 答案:D
光的反射 例2:自行车的尾部安装一种塑料制成的反光镜 ,夜间骑 车时,在车灯照射下,能把光线按原来方向返回。反光镜结 构如右图所示 , 两平面镜相互垂直 , 当一条光线 AB 入射到 其中一平面镜。 (1)作出所有反射光线的光路图。 (2)证明经过两次反射后的反射光线会逆向射回。 解析:本题考查了学生的光学作图能力,同时考查了学生 通过运用反射定律和几何知识来对生活中的光学现象进行解 释证明,第(2)问难度较大。画图时先通过入射点作法线,再 根据角度相等作出两次反射的反射光线。 答案: (1) 光路图如右图 , 因为 BF 与 OE 都垂直 BO , 所以 BF 平行 OE, 所以∠ FBC =∠ BCO ,又因为反射角等于入射 角,所以∠ABC+∠BCD=2(∠FBC+∠BCG)=2(∠BCO+ ∠ BCG) =180° , 所以 AB 平行 CD , 因此经过两次反射后的 反射光线会逆向射回。 [方法归纳]在利用光的反射定律画图时,一定要重视法线 的作用,在正确画出法线的基础上,紧扣反射角等于入射角 进行分析。Leabharlann 特点 的平行光反射后仍然平行
反射面上的平行光反射 后向着不同的方向传播
条件 光路图
反射面平整光滑
反射面__凹凸不平__
能否成像 应用
可成__虚__像
不能成像
平静的水面、 平面镜、 反光 漫反射能使我们从不同的方向看到 的黑板 镜面反射和漫反射都遵守 相同点 光的反射定律 物体
2024中考物理二轮复习考情分析+练习 专题02 光学(学生版+解析版)
专题02光学目录考情分析..........................................................................................................................................2知识建构..........................................................................................................................................3考点一光的反射平面镜成像 (4)【真题研析.规律探寻】........................................................................................................4 考法01光的直线传播.............................................................................................................4考法02光的反射.....................................................................................................................4考法03平面镜成像.................................................................................................................5【核心提炼.考向探究】............................................................................................................7 【题型特训.命题预测】............................................................................................................7 考点二光的折射光的色散....................................................................................................12【真题研析.规律探寻】..........................................................................................................12 【核心提炼.考向探究】..........................................................................................................13 【题型特训.命题预测】..........................................................................................................14 考点三凸透镜成像的规律 (18)【真题研析.规律探寻】 (18)【核心提炼.考向探究】............................................................................................................20【题型特计II.命题预测】..........................................................................................................20 考点四凸透镜成像规律的应用 (24)【真题研析·规律探寻】..........................................................................................................24 考法01凸透镜成像规律的应用.………………………………………………………………………………….24考法02眼睛和眼镜显微镜和望远镜………………………………………………………………………….24【核心提炼·考向探究】............................................................................................................26【题型特计II·命题预测】..........................................................................................................27考点要求课标要求光的直线传播厂—光的反射平面镜成像L|| 2.33探究并了解光的反射定律。
光的反射复习1
5.平面镜成像 5.平面镜成像
(1)器材:两只相同的蜡烛、火柴、刻度尺、 (1)器材:两只相同的蜡烛、火柴、刻度尺、玻璃 器材 不是平面镜且玻璃板应尽量薄些) 板(不是平面镜且玻璃板应尽量薄些)。 (2)成像原理 由于光的反射, 成像原理: (2)成像原理:由于光的反射,像点的位置就是 反射光线反向延长线的交点位置。 反射光线反向延长线的交点位置。 (3)像的特点:正立、等大的虚像;像与物的连 (3)像的特点:正立、等大的虚像; 像的特点 线与镜面垂直;像距等于物距(对称)。 线与镜面垂直;像距等于物距(对称)。 成像, (4)应用: A.成像, 如: 山、人、物、树等在 应用: A.成像 水中的倒影,照镜子等; B.改变光路 改变光路, 水中的倒影,照镜子等; B.改变光路, 如: 潜望镜等。 潜望镜等。
3.光的反射 3.光的反射
(1)定义: (1)定义: 光从一种均匀物质射到另一种均匀物质 定义 的表面上时, 的表面上时,在它们的分界面会改变光的传播方 向,有一部分光线返回到原物质中的现象叫做光 的反射。 的反射。 (2)光射到任何物体的表面上时都会发生反射 光射到任何物体的表面上时都会发生反射, (2)光射到任何物体的表面上时都会发生反射,不 管物体是透明还是不透明,粗糙还是光滑。 管物体是透明还是不透明,粗糙还是光滑。 (3)光的反射定律 反射光线、入射光线、 光的反射定律: (3)光的反射定律: 反射光线、入射光线、法线在 同一平面内; 同一平面内;反射光线和入射光线分居法线的两 反射角等于入射角(即共面、异侧、等角) 侧;反射角等于入射角(即共面、异侧、等角)。
光的反射
1.光的直线传播 1.光的直线传播 (1)光源 能够发光的物体叫做光源。 光源: (1)光源:能够发光的物体叫做光源。如:太阳、蜡烛、火 手电筒等,但月亮不是光源。 把、篝火、萤火虫、手电筒等,但月亮不是光源。 同种均匀介质中沿直线传播 (2)条件 光在同种均匀介质中沿直线传播。 条件: (2)条件:光在同种均匀介质中沿直线传播。如:“光沿直 线传播”的说法是错误的。 线传播”的说法是错误的。 (3)光路可逆 光路可逆: (3)光路可逆:光的直线传播、光的反射、光的折射光路 都是可逆的。 都是可逆的。 (4)现象 站队时看是否站直;木匠检查棱是否直的; 现象: (4)现象:站队时看是否站直;木匠检查棱是否直的;一叶障 不见泰山;坐井观天,所见甚少;激光准直;日食;月食; 目,不见泰山;坐井观天,所见甚少;激光准直;日食;月食; 影子;小孔成像(小孔成的像一定是倒立的实像, 影子;小孔成像(小孔成的像一定是倒立的实像,像可以 是放大的,也可以是缩小的,像的形状与物体的形状相似, 是放大的,也可以是缩小的,像的形状与物体的形状相似, 与小孔的形状无关); );太阳通过浓密的树叶在地上形成圆 与小孔的形状无关);太阳通过浓密的树叶在地上形成圆 形的光斑(即小孔成像) 形的光斑(即小孔成像)。
2020年中考物理复习专题:04 光现象(解析版)
专题四光现象对本章考点提炼总结,对考题进行解析【考点提炼】光现象单元共有:光的直线传播、光的反射、平面镜成像、光的折射和光的色散五个部分,其中常考热点有:光的直线传播及其应用、光的反射定律及其应用、平面镜成像及其应用、光的折射及其应用、三原色与物体的颜色等。
光的反射和平面镜成像的实验探究也应作为重点加以重视。
1.光的直线传播★本考点常考方向有:一、对光的直线传播的理解;二、光的直线传播的现象。
对光的直线传播的理解:光的直线传播是光现象基础,所有光现象都是在光的直线传播基础上展开的,没有光的直线传播就没有光现象的理论结构。
光在均匀介质中是沿直线传播的,光在飞均匀介质中传播方向会反射偏折。
如:太阳光穿过大气层会发生偏折(大气层密度不均匀),光线投射到两种不同介质表面上传播方向会发生偏折等。
光的直线传播的现象:指的是光的直线传播的实例,如:小孔成像、影子的形成、树林中的光斑、日食、月食等都是光的直线传播的例子。
本考点的常见考题也是以这些常见现象为题干的。
★本考点考题形式只有选择题和填空题两个类型。
选择题:选择题是本章考题常见题型,选择题较填空题更多一些。
光的直线传播在考题中都会和其他光现象考点结合共同组成一个考题,不会出现一个考题只考查此考点的问题。
在解答选择题时,考生要正确理解光的直线传播和熟悉光的直线传播的例子。
填空题:填空题出现的概率要低于选择题。
但考试方向,问题形式与选择题无异。
这里不再赘述。
2.光的反射及其应用★本考点常考方向有:一、对光的反射定律的理解;二、生活中光的反射现象;三、光的反射定律实验探究。
光的反射是光现象重要知识点,在光现象中占据重要的位置,同时也是平面镜成像基础。
本节主要知识点有:光的反射现象、反射定律和光的反射在生活中的应用、漫反射现象以及漫反射和镜面反射的异同;同时还应注意光的反射定律的实验验证类的实验探究问题,并且光的反射定律的实验探究类考题在中考中出现的概率较高,应作为重点加以重视。
[贵州专用]2014年中考物理复习课件_第1部分第4章光现象
中考考点清单
4.镜面反射和漫反射(如图所示)
甲:镜面反射
乙:漫反射
(1)镜面反射:镜面很光滑,一束平行光照射到镜 面上后,会被 16 平行 地反射,这种反射叫做镜面 反射,如当强烈的太阳光照射到镜面、水面、玻璃幕 墙、磨光的大理石表面发生的反射等. (2)漫反射:凹凸不平的表面会把平行的入射光线向 着 17 四面八方 反射,这种反射叫做漫反射,如由于桌 椅、书本等物体会对照射到其上的光线产生漫反射, 我们才可以从不同方向看到它们.
返回目录
3. 物体的颜色:透明物体的颜色由 37 透过 的色光 决定的,不透明物体的颜色由它 38 反射 的色光决
定的.
4. 看不见的光 (1)我们把红光之外的辐射叫做红外线.应用: 红外线夜视仪、电视遥控器.
(2)在光谱的紫端以外,还有一种看不见的光,
叫做紫外线,紫外线能杀死微生物,使荧光物质感 光.应用:验钞机、紫外线位.
返回目录
2 玻璃中的速度约为 c . 3
4
中考考点清单
考点二 光的反射
1. 光遇到桌面、水面以及其他许多物体的表面都会 发生⑧ 反射 ,我们能够看见不发光的物体,是因 为物体反射的光进入了我们的眼睛. 2. (1)基本概念:经过入射点O并垂直于反射面 的直线ON叫做⑨ 法线 ,入射光线与法线的夹角i 叫做⑩ 入射角 ,反射光线与法线的夹角r叫做 11 反射角.
(1)光的反射一般作图步骤为:先确定法线,然后根据入 射光线、反射光线以及法线在同一平面内,并且反射角等于 入射角,确定反射光线的方向. (2)根据入射光线画反射光线的步骤:
(3)作图注意事项:a作图必须用直尺、圆规(量角器)、 铅笔;b光线用实线,且要画箭头表示光的传播方向;c法线 画虚线;d反射面的反面应画斜 线;e标出反射角β和入射角α. 返回目录
2020中考复习 物理经典考题训练——专题六:光和眼睛
2020中考复习物理经典考题训练——专题六:光和眼睛考点一:光的直线传播1.大约两千四百年前,我国的学者墨翟和它的学生做了世界上第一个小孔成像的实验,解释了小孔成像的原理。
小光同学将两个长度均为50cm,直径为5cm的直筒套在一起,做成如图的仪器(M筒的直径稍大,可以套在N筒上并能前后移动)(1)小孔成的像是倒立的________像。
可以用光的________-解释。
所成的像与小孔的形状________。
(2)若直筒M,N位置不动,让物体远离N筒,像距________,像的大小________(以上两空选填“变大”“不变”或“变小”)。
(3)十五的夜晚,将小孔对准明月,测得月亮最大像的直径是9.1mm,已知月球到地球的距离为380000km。
月球的直径约为________km。
考点二:光的反射平面镜成像1.关于镜面反射和漫反射,下列说法正确的是()A. 镜面反射遵守光的反射定律,漫反射不遵守光的反射定律B. 平静的水面能映出岸上景物的倒影,是因为光在水面发生了漫反射C. 我们能从不同的地区看见天上的月亮,是因为月球对太阳光发生了镜面反射D. 人们能从不同方向看见本身不发光的物体,是因为光在这些物体表面发生了漫反射2.如图所示四种现象中,由于光的反射而形成的()A. 在岸上看到水中的腿变“短”了B. 在平静湖面上群山的倒影C. 透过玻璃砖看到钢笔“错位”了D. 手影3.下列图片中的物理现象与所对应的物理知识相符的是()A. 手影游戏﹣﹣光的色散B. 小孔成像﹣﹣光的折射C. 照镜子﹣﹣光的反射D. 鱼在哪里﹣﹣光沿直线传播4.某人的身高为1.70m,站在竖直的平面镜前1.5m处,他在镜中的像到平面镜的距离为________m,他以0.5m/s的速度靠近平面镜时,他在镜中的像会________(选填“变大”、“变小”或“不变”).5.如图所示,在探究平面镜成像特点的实验中,为使实验的效果更好,实验室内光线应________一些(选填“强”或“弱”);实验中某同学将玻璃板及点燃的蜡烛放置好后,在玻璃板另一侧移动未点燃的蜡烛,观察到未点燃的蜡烛与点燃蜡烛的像重合时,记录下了物、像、镜的位置,接下来的操作应是________(选填“整理实验器材”或“改变蜡烛位置多次实验”),实验结束后同学们发现像与物对应点的连线与镜面________.6.身高1.75m的小明站在竖直放置的平面镜前1.5m处,他在镜中的像距他 ________ m.如果平面镜向他移动0.5m,他的像高 ________1.75m(选填“大于”“小于”或“等于”);现在的像相对于原来的像移动了 ________ m.7.学习了光学知识后,小明对有关实验进行了思考和创新:(1)用如图甲所示的装置研究光的反射规律,其中有一个可沿虚线折转的光屏.①光屏在实验中的作用是:________ ;.________②实验时,光屏应如何放置?________(2)如图乙所示,在探究平面镜成像规律实验中,①小明采用透明玻璃板代替平面镜来完成探究活动,虽然不如平面镜清晰,但却能在观察到A蜡烛像的同时,也能观察到B蜡烛,这是为了能确定像的________ .②当点燃的蜡烛放在玻璃板前20cm的A处时,玻璃板后B处的蜡烛好像也被点燃了;移去B处的蜡烛,取一光屏放在B处,发现光屏上并没有出现蜡烛的像,这说明平面镜所成的像是________ 像.③小明将玻璃板移去,在玻璃板位置放一凸透镜,B处放一光屏,发现光屏上恰好成清晰的倒立、等大的烛焰像,则该凸透镜的焦距是________ cm.8.小明同学自备器材,主动探究“平面镜成像的规律”,其情形如图所示,他先把一块平板玻璃垂直立在水平桌面上,再准备A、B两支大小、外形完全一样的蜡烛,然后把点燃的蜡烛A立在玻璃板前,又把蜡烛B放在玻璃板后面,并移动蜡烛B的位置,使它与蜡烛A的像完全重合.(1)用平面镜代替玻璃板,上述实验________ (填“能”或“不能”)进行,因为________ (2)实验时,取两根相同的蜡烛,是为了验证物与像________ 关系;某同学发现看到蜡烛A的像不清晰,于是他将蜡烛B也点燃,用来增加像的亮度.他这样做________ (填“能”或“不能”)使看到的像更清晰.(3)如果把蜡烛A向镜面移动一段距离,又移动蜡烛B去与蜡烛A的像比较,会发现蜡烛A像的大小________ (选项“变大”、“变小”或“不变”).(4)如果在蜡烛A像的位置放一个光屏,光屏上________ 承接到像(选项“会”或“不会”),这说明平面镜所成的像是________ 像.(选填“虚”或“实”)考点三:光的折射1.若岸边的人能看到水中的鱼,它看到的鱼其实是()A. 鱼下方的虚像B. 鱼上方的的虚像C. 鱼下方的的实像D. 鱼上方的的实像2.如图所示的四种情景,属于光的折射现象的是()3.如图所示,是光在空气和玻璃之间发生折射的光路图,从图中可以看出,空气在界面的________侧(选填“左”或“右”),此过程中还有部分光发生了反射,反射角的大小是________ .4.如图所示,MN是两种均匀介质的分界面,已知两种介质其中一种是空气.一束光从一种介质进入另一种介质,则入射角大小等于 ________ 度,折射角大小等于 ________ 度,其中界面MN的 ________(填“左”或“右”)侧是空气.5.如图,OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线,则________是法线,反射角为________度,折射角为________度.6.如图所示,一束光射向一块玻璃砖.画出这束光进入玻璃和离开玻璃后的径迹。
中考物理复习专题(一)光的传播、反射及平面镜成像
专题(一)光的传播、反射及平面镜成像姓名:一、考点解读1、光的直线传播及应用2、光速3、光的反射定律及作图4、镜面反射和漫反射5、平面镜成像原理,特点,及应用二、基础诊测三、题型解析:1,光的直线传播及应用例1,有一个过路人,经过一盏路灯时,灯光照射人所形成的影子长度变化是:---()A、先变长后变短;B、先变短后变长;C、逐渐变长;D、逐渐变短。
解题方法:根据光的直线传播作出人在不同位置的影子比较2,光的反射定律及作图例2、如图所示,太阳光线与水平面60°角,若用平面镜将太阳光反射到井底,镜面应与水平面成多大角度放置?画图说明。
解题方法:设入射光线为AO,由题意作出反射光线OB,作AO和OB的角平分线ON(入射角等于反射角)即法线。
作MO⊥ON即为镜面。
3,镜面反射和漫反射例3:雨后晴朗的夜,迎着月光走,地上发亮的是______背着月光走发亮的是________解题方法:水发生镜面反射,地面发生漫反射4,平面镜成像特点及作图例4,MN为平面镜,S为发光点,A是人眼睛所在位置(眼睛大小不计,可做为一点),遮住平面镜上的一点Q,人的眼睛就看不到发光点S在平面镜中的虚像了,画图确定Q点的位置。
方法:做出S的像点S’(物像和镜面垂直,到镜面距离相等)连接A,S’交M于为O,点Q就是所求点。
四、达标训练:1:在灯光下靠近墙的地方,用手做出各种姿态,在墙上形成手影,当电灯保持静止,手向墙靠拢时,在墙上的手影将:_______(变大,变小,不变)2、桥在河水中的"倒影"和立竿见影的"影",从它们成因上是不同的,前者是由于光的_______形成的,后者是由于光的____________形成的。
3、黑暗教室墙壁上挂一平面镜, 用手电筒正对着照射, 从旁边观察的同学发现:( )A、镜子亮了, 墙也亮了, 它们都发生了镜面反射;B、镜子发生镜面反射不亮, 墙发生漫反射亮了;C、墙和镜子都不亮, 它们都发生了漫反射;D、镜子和墙都亮了, 它们都发生了漫反射。
第2课时 │光的直线传播 光的反射 平面镜成像
20120201
商城二中物理组陈昱
·北京专用
第2课时 │中考探究2012年人教物理一轮复习课件
► 类型四
例5
画反射光线或入射光线
[2011·海淀一模] 如图 13-4 所示,AO 为入射光线,ON
为法线。请在图中画出入射光线 AO 的反射光线。
图 13-4 作图要规范:光线要画直,法线垂直平面镜且用虚线 表示,两个角度大小要一样,最后注意标注箭头。
20120201
商城二中物理组陈昱
·北京专用
第2课时 │考点聚焦2012年人教物理一轮复习课件
光路图如下图所示
20120201
商城二中物理组陈昱
·北京专用
第2课时 │考点聚焦2012年人教物理一轮复习课件
①光屏EOF是用两块纸板连接起来的。 把纸板NOF向前折或向后折,观察能 装置与 过程 否看到反射光线?说明了什么? 不能,说明入射光线、法线、反射 _______________________________
20120201
对光线有发散作用 正立、缩小的虚像 汽车的观后镜、道路转弯 处的镜子(扩大视野)
对光线有会聚作用 正立、放大的虚像或倒立、缩小/等大/ 放大的实像 太阳灶、手电筒的反光罩、汽车头灯
都遵循光的反射定律
商城二中物理组陈昱
·北京专用
第2课时 │中考探究2012年人教物理一轮复习课件
中考探究
20120201
商城二中物理组陈昱
·北京专用
第2课时 │中考探究2012年人教物理一轮复习课件
(2)该实验选择两个相同的蜡烛 A 和 B,是为了观察蜡烛 B 是否与
重合 蜡烛 A 所成的像________。
本题考查了平面镜成像规律的探究过程,增强观察 分析解决问题的能力, 本类型题目还会涉及平面镜成像特点在生活中的 具体应用。
2023中考物理复习光学作图专题
目录
• 专题概述 • 专题类型 • 解题技巧 • 类型详解 • 专题题库
专题概述
光学作图依据:以光在同种均匀介质 中沿直线传播、光的反射定律、光的 折射规律及透镜的三条特殊光线为理 论依据。
常见的形式有:小孔成像、影子、平 面镜成像特点及成像性质、光从一种 介质射入另一种介质等作图。
入射光线。
【解题步骤及技巧】
1.找虚像:过发光点做虚像点
2.找入射点:像点与反射光线 经过点连线与镜面的交点为入 射点
O
3.连:过入射点连入射光线和 反射光线
4.实线:入射光线、反射光线。
虚线:除入射光线、反射光 线外,其它均为虚线
【即时练习】小明的爸爸看着小明做作业,殊不知却被 小明欺骗了,请画出小明看到电视的光路图。
一、光的直线传播类:
解法技巧 找准“两点”作射线
【即时练习】
已知物体AB,遮光板上有一小孔O,请画出物体AB 在光屏上所成的像。
A O
B
解法技巧 找准“两点”作射线
【链接中考】
画出透过门缝能看到的范围:
解法技巧
找准“两点” 作射线
范围
二.利用光的反射定律和平面镜成像特点类:(知 识储备)
①根据光的反射定律,反射角_等__于___入射角__法__线__ 是反射光线和入射光线夹角的角平分线,且__法_线__与 镜面垂直。
【光路可逆】
作图注意事项:
1. 铅笔直尺,拿在手中 2. 熟悉规律,特殊别忘 3. 实线虚线,牢记心中 4. 带上箭头,一定记清
过光心的光线经透镜后传播方向不改变
②平行于主光轴的光线
平行于主光轴的光线: 经凸透镜后----经过焦点; 经凹透镜后----反向延长线过虚焦点 凸透镜对光有会聚作用,凹透镜对光有发散作用
云南中考物理总复习课件【第2课时】光的传播、光的反射、平面镜成像(17页)
第2课时┃光的传播 光的反射 平面镜成像
知识纵横 镜面反射和漫反射 反射 类型 镜面 反射 反射 光路图 反射 面 光滑 结果 反射面 或亮或暗 共同 点 镜子、车尾灯、 都 遵 金属表面、水面 循 均发生镜面反射 光 的 反 电影屏幕发生 射 漫反射 定 律 举例
漫 反 射
粗糙
从各个 方向都能 看到物体
钢笔错位是由光的折射形成的,倒影是光的反 射形成的,筷子“变弯”是光的折射形成的,只有 选项D符合题意。
第2课时┃光的传播 光的反射 平面镜成像
[答案]如图所示
解析
作图方法:先作出垂直于镜面的法线,再作 出关于法线对称的反射光线。
第2课时┃光的传播 光的反射 平面镜成像
例3 [2014· 昆明] 小明带着弟弟去翠湖看海鸥,湖面 虚 如镜映出海鸥的________( 选填“虚”或“实”)像。随着 不变 海鸥飞离湖面,它们在湖中的像的大小将__________( 选填 “逐渐变大”“逐渐变小”或“不变”)。 [点评]本题考查对平面镜成像特点的理解和掌握,紧 扣平面镜成像原理和成像特点去分析即可比较容易地做出 解答,学生容易被“海鸥飞离湖面”迷惑,误认为像变小。 利用平面镜成像的特点,解决生活中的实际问题,体现了 从物理走向社会的新课标要求,也是最近几年毕业水平测 试试题命题的总趋势。 解析 水面上出现的海鸥的倒影就是海鸥在水面上 成的虚像,随着海鸥飞离湖面,它们在湖中的像 的大小将始终不变,与海鸥大小相等。
光线
规律
第2课时┃光的传播 光的反射 平面镜成像
影子、小孔成像 现象
日食、月食的形成:当月球在地球和太阳 之间,并在同一直线上时,发生________ 日食 ; 当地球在月球和太阳之间,并在同一直线上 时,发生________ 月食
2024年中考物理专题复习讲义微专题:光学基础
微专题:光学基础练习2024中考物理专题复习讲义第一:考点解读(知识点填空)知识点1:光的直线传播1.光源:能够________的物体叫光源.按获取方式可将光源分成_______光源和__________光源2.规律:光在____________介质中沿直线传播3.现象:小孔成像:成倒立的实像,影子、日食、月食都属于光的直线传播形成的。
4.应用:激光准直、站队看齐、射击瞄准等5.光速:光在真空中的传播速度c=______m/s,光在不同的介质中的传播速度一般不同知识点2:光的反射1.光的反射定律(1)定义:光射到物体表面被__________回原介质中的现象(2)探究光的反射定律①光屏的作用:显示光的_______________________②如何验证三线是否共面:将反射光所在的一半光屏向后折,观察能否看到反射光线③当光线逆着原来的反射光线射到反射面时,必会逆着原来的入射方向反射出去,说明反射时光路是________ 的;(3)反射定律①反射光线与入射光线、法线在__________内;②反射光线和入射光线分居________两侧;③反射角_________入射角;2. 两种反射漫反射镜面反射条件反射面_______反射面________图示反射特点入射光线平行,反射光线向着_________入射光线平行,反射光线___________只能在反射光的方向上看到物体,且物体看起来视觉特征能从各个方向___________明亮、刺眼能否成像不能成像能成像相同点都遵循光的反射定律知识点3:平面镜成像1.平面镜成像(1)成像原理如图所示,光源S向四处发光,一些光经过平面镜________后进入了人的眼睛,引起视觉,我们感到光好像是从图中S′处射来的.S′就是S在平面镜中虚像(2)探究过程①实验中用玻璃板代替平面镜的目的是__________________;②用薄玻璃板的原因是厚玻璃板会出现_____个像;③玻璃板要与水平面,否则找不到像;④用两支完全相同蜡烛的目的是_________________________________(3)成像特点平面镜成的像是虚像,像和物体大小_______,平面镜所成的像和物体到镜面的距离_________,像和物体的连线与镜面__________知识点4:光的折射1.定义:光从一种介质斜射入另一种介质时,传播方向发生的________现象叫光的折射现象2.折射规律:(1)折射光线与入射光线、法线在_______内——三线共面(2)折射光线和入射光线分居________两侧——两线分居(3)当光线由空气斜射入水中时,入射角________折射角;入射角增大,折射角也_____(4)当光线垂直入射时,传播方向_________(5)在光的折射现象中,光路是的_________3.折射现象池底变浅、海市蜃楼等如:从池底A点来的光线在水面处发生折射,折射角_______入射角,眼睛逆着折射光线看去,感觉光是从A′点射来的,A′点就是A点的变_______(填“高”或“低”)的虚像知识点5:光的色散1.光的色散:太阳光被分解成红、橙、黄、绿、蓝、靛、紫等各种色光的现象叫光的色散2.实验结论色散现象说明:(1)白光是由________混合而成的,白光______单色光;(2)不同色光通过棱镜时偏折程度不同,红光偏折程度最小,紫光偏折程度最大3.三原色色光的三原色:____、绿、蓝颜料的三原色:红、____、蓝4.物体的颜色透明体的颜色是由它______的色光决定的;不透明体的颜色是由它______的色光决定的;白色物体反射______色光,黑色物体________所有色光知识点6:看不见的光1.光谱:太阳通过棱镜分解成红橙黄绿青靛紫七种不同颜色的光,这七种色光按顺序排列起来就是光谱.2.红外线(1)定义:我们把红光之外的辐射叫做红外线.(2)红外线的特点:热作用强;穿透云雾的能力比较强.(3)应用①根据热效应:医用红外热像仪、红外温度计、红外夜视仪、红外线加热.②根据穿透性强:遥控器、红外远程遥感.3.紫外线(1)定义:光谱中紫光外侧的不可见光叫做紫外线.(2)紫外线的特点及应用:①能杀死微生物,用来灭菌在医院里经常用紫外线杀菌;②紫外线可以使荧光物质发光,鉴别钞票的真假;③紫外线有利于人体合成维生素D,促进钙的吸收【注意】(1)一切物体都在不停地向外辐射______.(2)物体的温度升高时,它向外辐射的红外线就会_______.第二:课堂重点一、物体的颜色1.透明物体(其颜色由它所透过的色光决定)显色原理:同色光透过→人眼,异色光吸收——同色透过,异色吸收注意:无色透明物体可以透过所有色光。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2019-2020年中考物理复习一光的直线传播、平面镜成像、光的反射【复习目标】
1.理解光的反射定律; 2.理解平面镜成像特点;
【教学过程】
一、光的直线传播应用
知识点;1光在中沿直线传播。
、
、都是由光沿直线传播造成的。
2 小孔成像说明,像的性质是。
3 光在真空中的传播速度约为。
例1:如左图,是2014年10月23日在美国拍摄到的日偏食现象,形成这种奇观是由于光是_____传播的,也说明光___(填“能”或“不能”)在真空中传播。
如中图,是古代计时工具“日晷”,其原理是:__________。
直
杆
A B
例2:如右图所示,小明想通过A、B两张纸片上的小孔看见烛焰,他应将烛焰、两个小孔和人眼调到____上,这样操作的依据是_____,操作过程中他还在B纸片上看到了一个烛焰的像,这个像是_____(选填“正立”或“倒立”)的。
二、平面镜成像实验
知识点:平面镜成像的特点:平面镜成的是像;像与物的大小;像与物体的连线与镜面;像到镜面的距离与物到镜面的距离。
例3:利用如图装置探究平面镜成像特点
(1)实验时应选____(较厚/较薄)的玻璃板代替平面镜
竖立在水平桌面上;
(2)在玻璃板前放置棋子A,将完全相同的棋子B放在玻璃板后并移动,人眼一直在玻璃板的前侧观察,直至B与A的像完全重合,由此可得结论:______________;
(3)为了探究平面镜成像的虚实情况,将一张白卡片竖直放在B所在的位置,应在玻璃板__(前/后)侧观察白卡片上是否有A的像;
(4)改变A的位置,重复(2)中步骤并分别测出A和B到玻璃板的距离,记录在下表中.
序号 1 2 3
A到玻璃板的距离/cm 3.00 5.00 8.00
B到玻璃板的距离/cm 3.00 5.00 8.00
分析表中数据,可以得到结论:_____________________。
三、平面镜成像作图
例4(画出像):请在左图中做出物体AB在平面镜MN中所成的像A′B′。
例5(画出镜面):A′B′是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中画出平面镜;
M
A
B
N
例6(像和物的对称关系):人从平面镜内看到台钟钟面上的指针位置如图所示,则实际时间是()
A.6:00 B.5:45 C.6:15 D.6:30
四光的反射实验
知识点;光的反射定律
反射光线、入射光线和法线在;反射光线、入射光线分居在法线;
反
射角入射角。
光的反射中光路是。
反射分为和。
例7:为了“探究光的反射规律”,小刚进行了如图所示的实验,使一束光贴着纸板沿某一角度射到O点,经平面镜反射,沿另一个方向射出,在纸
板上用笔描出入射光EO的反射光OF的径迹.改变光束入射的
角度,多做几次实验并换用不同颜色的笔记录每次光的径迹,
实验数据如表,请完成下列问题:
(1)要测量反射角,在图中应测量∠______;
(2)ENF是用两块纸板连接起来的,若将纸板NOF向前或
向后折,在纸板上看不见反射光线,由此表明反射光线、入射光线、法线在___内;
(3)观察实验数据总结反射角与入射角的关系时,发现表格中有一个反射角的读数有误,这个角是______°。
五、光的反射作图
例8:如图所示,请你作出图中的反射光线;
例9:光线L射到某平面镜上,使其沿水平方向传播,如图所示。
请在图中画出平面镜(图中要显示作图痕迹)。
例10:如图所示,从S点发出的一条光线,经平面镜反射后,其反射光线恰好通过P点。
请你作出这条入射光线并完成光路图。
例11:如图所示,A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线,请
实验次数入射角反射角
1 20°20°
2 40°40°
3 55°58°
4 70°70°
在图中标出点光源S 和像点S ′的位置,并完成反射光路图;
【课后巩固】
1.为解决高楼灭火难题,军工转民用“导弹灭火”技术试验成功。
如图,发射架上有三只眼:“可见光”、“红外线”、“激光”,当高楼内有烟雾火源不明时,可用________(可见光/红外线/激光)发现火源,可用________精确测量火源距离(可见光/红外线/激光)。
2.如图所示为“探究平面镜成像特点”的实验装置图.下列有关该实验的说法,正确的是 ( )
A .为了便于观察,该实验最好在较暗的环境中进行
B .如果将蜡烛A 向玻璃板靠近,蜡烛A 的像会变大
C .移去蜡烛B ,并在原蜡烛B 的位置放一光屏,发现光屏上能得到蜡烛A 的像
D .保持A 、B 两支蜡烛的位置不变,无论怎样改变玻璃板的位置.发现蜡烛B 始终能与蜡烛A 的像重合
3.如图所示,MM '为平面镜,AO 为入射光线,ON 为法线,入射角∠AON 等于60︒。
已知∠NOB 等于30︒,∠NOC 等于45︒,∠NOD 等于
60︒。
则入射光线AO 的反射光线将沿着____方向射出(选填“OB”、“OC”或“OD”)。
4.小华用两个完全相同的棋子A 和棋子B ,在水平桌面上探究平面镜成像的特点,实验装置如图。
(1)无论怎样在桌面上移动棋子B ,都无法使它与棋子A 的像完全重合,出现这种情况的原因是___.排除问题后,移动棋子B ,使它与棋
P
S
M
N
A
B M
A
B
白纸
A
B
子A 的像完全重合,这样做的目的除了能确定棋子A 经平面镜所成像的位置,同时还能比较___大小关系;
(2)用铅笔画出平面镜及棋子A 和棋子B 的位置,并画出棋子A 和棋子B 位置的连线,经测量发现:两棋子的连线与镜面___,两棋子到镜面的距离相等;
(3)移去棋子B ,将一张白卡片竖直放在棋子B 所在的位置,直接观察白卡片,观察白卡片上没有棋子A 的像,说明棋子A 经平面镜所成的是___像;
(4)用木板紧贴玻璃板背面,挡住玻璃板后的光,人眼在玻璃板前___(选填“能”或“不能”)看见棋子A 的像。
5.如图所示,在探究“光的反射定律”实验中,小红同学将一块平面镜放在水平桌面上,再把一块纸板垂直放置在平面镜上。
(1)实验时让光贴着纸板入射是为了____;
(2)如果纸板没有与平面镜垂直放置,当光贴着纸板沿AO 入射时,___(选填“能”或“不能”)在纸板上看到反射光;
(3)为了便于测量和研究,需要把光路记录在纸板上,你的方法是:____; (4)为了得到反射角与入射大小关系的普遍规律,应当____。
6.在“探究平面镜成像的特点”实验中:
(1)用茶色玻璃板代替平面镜,取完全一样的蜡烛A 、B ,点燃蜡烛A ,在玻璃板的另一侧移动蜡烛B 至某一位置时,B 与A 的像恰好重合,这说明像与物大小__。
用光屏替换蜡烛B ,光屏上接收不到A 的像,说明玻璃板所成的像是__像;
(2)“潜望镜”是平面镜的重要应用之一。
小明认为潜望镜成的像与物左右相反,试为他选择一个合理、简便的验证方案__(选填序号)。
①绘制光路图来分析;
②用潜望镜观察一同学,让他挥动右手,判断像中哪只手在挥手;
36639 8F1F 輟^35215 898F 規25838 64EE 擮tJ20203 4EEB 仫38340 95C4 闄33067 812B 脫23159 5A77 婷31643 7B9B 箛29941 74F5 瓵
37532 929C 銜。
