Foxboro 电浮筒液位计
浮筒液位计的工作原理
浮筒液位计的工作原理
浮筒液位计是一种常用的液位测量仪器,它利用浮筒的浮沉来反映液体的液位高度。
浮筒液位计的工作原理如下:
1. 结构组成:浮筒液位计由测量装置、测量容器和指示装置组成。
测量装置是由浮筒和浮臂组成的,测量容器一般是一个长管状结构,指示装置可以是刻度尺或者电子指示器。
2. 大小与浮力平衡:当浮筒浸入液体中时,液体会对浮筒产生一个向上的浮力。
浮力的大小等于液体的体积乘以液体的密度乘以重力加速度。
同时,浮筒的重力就是它的质量乘以重力加速度。
当浮力和浮筒的重力相等时,浮筒就能漂浮在液面上。
3. 液位变化的检测:当液位高度发生变化时,浮筒的位置也会相应改变。
液位升高时,浮筒被抬升;液位降低时,浮筒下沉。
因此,通过观察浮筒的位置,就可以得知液位的高低。
4. 液位的指示:浮筒的位置变化会传递到指示装置上。
在刻度尺上,可以直接读取液位的高度。
在电子指示器上,浮筒位置的变化会被传感器检测并转换成相应的电信号,经过处理后显示在屏幕上。
综上所述,浮筒液位计的工作原理是利用浮筒的浮沉来反映液体的液位高度。
通过测量浮筒位置的变化,可以得知液位的高低。
FISHER电浮筒液位计使用指南

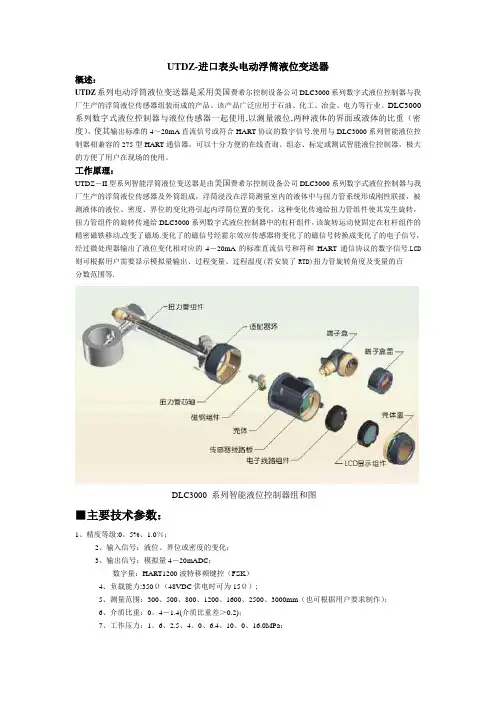

UTDZ-进口表头电动浮筒液位变送器概述:UTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。
该产品广泛应用于石油、化工、冶金、电力等行业。
DLC3000系列数字式液位控制器与液位传感器一起使用,以测量液位,两种液体的界面或液体的比重(密度)。
使其输出标准的4~20mA直流信号或符合HART协议的数字信号.使用与DLC3000系列智能液位控制器相兼容的275型HART通信器,可以十分方便的在线查询、组态、标定或测试智能液位控制器,极大的方便了用户在现场的使用。
工作原理:UTDZ-II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成,浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接,被测液体的液位、密度、界位的变化将引起内浮筒位置的变化,这种变化传递给扭力管组件使其发生旋转,扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件,该旋转运动使固定在杠杆组件的精密磁铁移动,改变了磁场.变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号,经过微处理器输出了液位变化相对应的4-20mA的标准直流信号和符和HART通信协议的数字信号.LCD 则可根据用户需要显示模拟量输出、过程变量、过程温度(若安装了RTD)扭力管旋转角度及变量的百分数范围等.DLC3000 系列智能液位控制器组和图■主要技术参数:1、精度等级:0。
5%、1.0%;2、输入信号:液位、界位或密度的变化;3、输出信号:模拟量4-20mADC;数字量:HART1200波特移频键控(FSK)4、负载能力:350Ω(48VDC供电时可为15Ω);5、测量范围:300、500、800、1200、1600、2500、3000mm(也可根据用户要求制作);6、介质比重:0。
浮筒液位计原理
浮筒液位计原理
浮筒液位计是一种常见的液位测量仪器,它主要由浮筒、浮杆、配重等组成。
它的测量原理非常简单,当浮筒浮在液体表面时,配重将会向下拉伸浮杆并传递给安装在液位计顶部的测量仪表,从而测得液位高度。
浮筒液位计最基本的构造就是由浮筒和浮杆组成,浮筒通常为铝合金或塑料等材料制成,设计为短缩形状,一端连接浮杆,另一端则浮于被测液体表面之上。
配重则负责拉伸浮杆。
浮筒液位计的优点是结构简单,安装方便,可用于各种液体的测量。
使用时只需要将其放置在被测液体中,即可获得准确的液位测量数据。
缺点是随着被测液位变化,配重会产生位移,这个位移会造成一定的误差。
浮筒液位计可以被应用在许多不同的领域,例如水处理,石化等行业。
一些浮筒液位计还可以附带其他功能,例如浮球传感器、压力传感器和温度传感器等。
这些功能可以增强测量的精度和可靠性。
在使用浮筒液位计时,需要注意的是,由于浮筒液位计是在液体表面上浮动,所以使用时应尽量避免荷载振动,这可能会导致测量偏差。
此外,应及时检查浮筒液位计的各个部分是否完好无损,以确保测量信号的准确性和精度。
总的来说,浮筒液位计是一种简单,易用且实用的液位测量方法,无论在实验室中使用,还是在工业生产中使用,都可以提供准确的液
位测量数据。
但是,在使用过程中也需要注意保养和维护,以确保其
测量的可靠性和精确性。
244LD 中文使用说明书正式版
244LD型智能浮筒液位(界位)变送器辽制目录1. 概述.............................................................. - 0 -2. 产品特色............................................................ - 1 -3. 主要技术参数........................................................ - 2 -4. 变送器选型表........................................................ - 3 -5. 测量原理............................................................ - 4 -6. 安装与电气连接...................................................... - 5 -7. 运行调试............................................................ - 7 -8. 现场显示............................................................ - 8 -9. 维护、修理.......................................................... - 8 -10. 安全要求........................................................... - 9 -11. 变送器外形图及安装尺寸............................................ - 10 -12. 变送器的供电...................................................... - 11 -13. 订购仪表注意事项.................................................. - 13 -14. 包装、标志、运输及贮存............................................ - 13 -15. 计算公式及计算方法................................................ - 14 -16.故障分析与排除..................................................... - 15 -17. 变送器的调试...................................................... - 14 -1.概述244LD型智能浮筒液(界)位变送器在工况下可以实现持续的液体液位、界位及密度的测量。

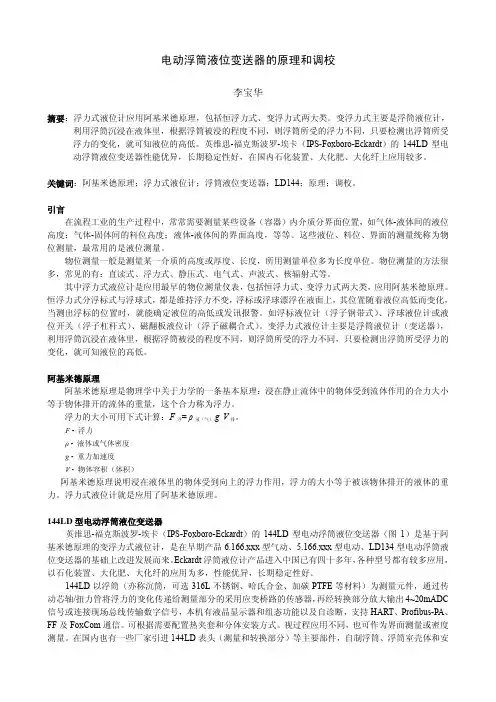

电动浮筒液位变送器的原理和调校
电动浮筒液位变送器的原理和调校李宝华摘要:浮力式液位计应用阿基米德原理,包括恒浮力式、变浮力式两大类。
变浮力式主要是浮筒液位计,利用浮筒沉浸在液体里,根据浮筒被浸的程度不同,则浮筒所受的浮力不同,只要检测出浮筒所受浮力的变化,就可知液位的高低。
英维思-福克斯波罗-埃卡(IPS-Foxboro-Eckardt)的144LD型电动浮筒液位变送器性能优异,长期稳定性好,在国内石化装置、大化肥、大化纤上应用较多。
关键词:阿基米德原理;浮力式液位计;浮筒液位变送器;LD144;原理;调校。
引言在流程工业的生产过程中,常常需要测量某些设备(容器)内介质分界面位置,如气体-液体间的液位高度;气体-固体间的料位高度;液体-液体间的界面高度,等等。
这些液位、料位、界面的测量统称为物位测量,最常用的是液位测量。
物位测量一般是测量某一介质的高度或厚度、长度,所用测量单位多为长度单位。
物位测量的方法很多,常见的有:直读式、浮力式、静压式、电气式、声波式、核辐射式等。
其中浮力式液位计是应用最早的物位测量仪表,包括恒浮力式、变浮力式两大类,应用阿基米德原理。
恒浮力式分浮标式与浮球式,都是维持浮力不变,浮标或浮球漂浮在液面上,其位置随着液位高低而变化,当测出浮标的位置时,就能确定液位的高低或发讯报警。
如浮标液位计(浮子钢带式)、浮球液位计或液位开关(浮子杠杆式)、磁翻板液位计(浮子磁耦合式)。
变浮力式液位计主要是浮筒液位计(变送器),利用浮筒沉浸在液体里,根据浮筒被浸的程度不同,则浮筒所受的浮力不同,只要检测出浮筒所受浮力的变化,就可知液位的高低。
阿基米德原理阿基米德原理是物理学中关于力学的一条基本原理:浸在静止流体中的物体受到流体作用的合力大小等于物体排开的流体的重量,这个合力称为浮力。
浮力的大小可用下式计算:F浮= ρ液(气)·g· V排。
F - 浮力ρ- 液体或气体密度g - 重力加速度V - 物体容积(体积)阿基米德原理说明浸在液体里的物体受到向上的浮力作用,浮力的大小等于被该物体排开的液体的重力。

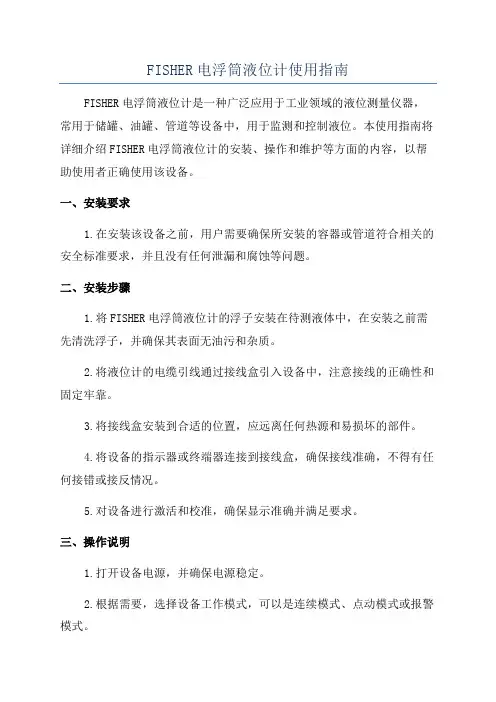

FISHER电浮筒液位计使用指南
FISHER电浮筒液位计使用指南FISHER电浮筒液位计是一种广泛应用于工业领域的液位测量仪器,常用于储罐、油罐、管道等设备中,用于监测和控制液位。
本使用指南将详细介绍FISHER电浮筒液位计的安装、操作和维护等方面的内容,以帮助使用者正确使用该设备。
一、安装要求1.在安装该设备之前,用户需要确保所安装的容器或管道符合相关的安全标准要求,并且没有任何泄漏和腐蚀等问题。
二、安装步骤1.将FISHER电浮筒液位计的浮子安装在待测液体中,在安装之前需先清洗浮子,并确保其表面无油污和杂质。
2.将液位计的电缆引线通过接线盒引入设备中,注意接线的正确性和固定牢靠。
3.将接线盒安装到合适的位置,应远离任何热源和易损坏的部件。
4.将设备的指示器或终端器连接到接线盒,确保接线准确,不得有任何接错或接反情况。
5.对设备进行激活和校准,确保显示准确并满足要求。
三、操作说明1.打开设备电源,并确保电源稳定。
2.根据需要,选择设备工作模式,可以是连续模式、点动模式或报警模式。
3.选择合适的单位来显示液位,如英寸、毫米或百分比。
4.根据液位计的使用场合,设定报警阈值和报警方式,以便及时处理液位异常情况。
5.根据需要,选择是否进行数据记录和存储,以供后续分析和处理。
四、维护和保养1.定期对设备进行检查和维护,确保其正常工作。
特别是浮子部分,应清洗干净,防止沉积物和污垢的影响。
2.定期检查设备的电源和电线,确保其连接牢固,没有松动或短路等问题。
3.定期校准设备,以确保其测量的准确性和稳定性。
4.注意设备的防爆性能,避免因爆炸和火灾等事故发生。
五、注意事项1.使用该设备时应遵守相关的安全规定和操作规程,确保人员安全。
2.对于易燃、易爆液体的测量,需要特别注意安全措施,确保不发生火灾或爆炸等事故。
3.严禁在设备工作时进行非法操作或改动设备参数,以免引发故障或危害人员安全。
4.定期对设备进行检查和维护,确保其正常工作并延长使用寿命。
浮筒液位计的工作原理
浮筒液位计的工作原理
浮筒液位计是一种常见的液位测量设备,通常用于对液体或液体混合物的液位进行实时监测和控制。
它的工作原理是通过一个特殊的浮筒,来检测储罐内的液位。
浮筒有一个浮子,浮子的上下位置受液位的影响而发生变化,浮筒会随着液位的变化而上下浮动,从而控制液位。
浮筒液位计有两种工作模式,主动模式和被动模式。
主动模式通常用于液位测量,其原理是通过在浮筒内安置一个浮子,由浮子把液位变化转换成浮筒的上下浮动,从而反映出液位变化。
而被动模式通常用于液位控制,其原理是通过在浮筒内安置一个浮子,把液位变化转换成浮筒的上下浮动,从而控制液位变化。
浮筒液位计还具有一些优点,如精度高、操作简单、安装维护方便等。
它的传感器可以快速有效地检测液位的变化,可以准确的反应出液位的变化状态,具有很好的精度。
它的安装维护也比较简单,只需要在储罐内安装浮筒,然后将液位计与控制系统相连接即可。
总之,浮筒液位计是一种经济实用的液位测量设备,它的原理是通过安置一个特殊的浮筒,把液位变化转换成浮筒的上下浮动,从而反映出液位变化。
它具有精度高、操作简单、安装维护方便等优点,是一种非常实用的液位测量设备。
浮筒式液位计工作原理
浮筒式液位计工作原理
浮筒式液位计是一种常用的液位测量仪器,基于浮力原理进行液位测量。
它由浮球、浮杆和指示装置组成。
浮筒式液位计的工作原理如下:当被测液体的液位变化时,浮球会随着液位的上升或下降而浮在液面上或沉入液体中。
浮球通过浮杆与指示装置相连。
指示装置中通常设有刻度尺或指针,用来显示液位的高低。
当浮球浮在液体中时,浮杆受到液体的浮力作用,会往上升起;而当浮球沉入液体中时,浮杆由于没有浮力作用,会下降。
通过观察指示装置上的刻度或指针位置,就可以得到液体的当前液位。
因此,浮筒式液位计可以方便地实现液位的直接可视化测量。
浮筒式液位计的诸多优点使其在工业上得到广泛应用。
然而,需要注意的是,在使用浮筒式液位计时,应根据实际需要选择适当的材料和结构,以提高其准确性和可靠性,并避免材料腐蚀和泄露等问题的发生。
通博电器 UTK系列 浮筒液位控制器 说明书
UTK 系列浮筒液位控制器使 用 说 明 书辽制06000138号¾概述UTK系列浮筒液位控制器主要用于石油、化Array工、电力、食品和医药等工业部门在生产过程中对各种容器内介质的液位或界位进行控制和报警。
可以在设备正常运行的情况下,对其拆卸、维修。
克服了其它类型控制器只能在设备停运及大修期间进行维护的弊病。
它分为三大类型:UTK-100系列,UTK-300型 和UTK-400型。
¾UTK-100系列浮筒液位控制器一、结构原理UTK-100系列浮筒液位控制器是以浮球为感应元件,浮球与磁力管刚性连接。
当液位升高时,磁力管向上移动进入外界磁场,通过磁感应作用或通过磁藕合作用,吸合磁控开关或偏置磁钢,使得开关触点接通或断开;当液位降低时,磁力管向下移UTK-100系列浮筒液位控制器原理图动,磁力管脱离外界磁场,磁控开关恢复原始状态或偏置磁钢在自重的作用下,回到新的平衡位置,使得开关触点接通或断开,实现液位的控制和报警。
二、型号规格型 号 规 格 内容U T K- 浮筒液位控制器100 法兰密封形式A 标准型B 侧底型C 侧侧Ⅰ型D 侧侧Ⅱ型1 舌簧开关2 水银开关3 微动开关x 上限或下限i本质安全型d隔爆型UTK- □ □ □□ □选型举例:UTK—100C3xi为法兰密封的侧侧Ⅰ型、采用微动开关的上限或- 1 -下限控制的本质安全型浮筒液位控制器。
三、主要技术参数公称压力:4.0MP a 基本误差:液位控制±4mm界位控制±6mm工作温度:-40℃~+150℃ 介质密度:液位ρ≥0.75g/cm 3界位ρ1-ρ2≥0.25g/cm3介质粘度:≤1St(10-4m 2/S)连接方式:内螺纹ZG1"或JB/T82.2-94,PN4.0,DN25凸面(可按用户要求选用) 接液材质:外筒A 3,其它304(可按用户要求选用) 防护等级:IP65关联设备:安全栅(见安全栅联合取证表) 触点容量: 开关形式 最高电压(V) 最大电流(A)最大容量(VA) 接触电阻(≯Ω)切换速度(≯ms) 使用寿命(≮万次)舌簧开关 500 1 100 0.03 3 50 水银开关 250 3 250 0.03 3 50 微动开关25032500.03350注:本质安全型仅用于24VDC,50m A控制范围: 液位控制 测量元件 控制点 最高压力 (MPa) 最小密度(g/cm 3) B (mm) L (mm)备注 浮球式 上或下限4.00.75184-80/ρ20控制点不可调界位控制 最小密度最小密度差测量元件 控制点 最高压力(MPa) (g/cm 3)B(mm) L(mm) 浮球式上或下限4.00.50.2510020注: 1、ρ—介质密度 B─低液位 L─控制范围2、控制范围和低液位点可根据订货要求订做四、外型结构尺寸- 2 -- 3 -¾UTK-300型浮筒液位控制器一、结构原理UTK-300型系列浮筒液位控制器为顶装式液位控制器。
Fisher浮筒液位计校验作业指导书作业指导书
Fisher浮筒液位计校验作业指导书1 本作业指导书适用范围:适用于Fisher浮筒液位计,界位计,密度计的校验。
2 本作业的目的:为规范正确校验Fisher浮筒,保障作业过程安全、有效。
3 人员资格、人员数量及职责分工:3.1操作人须持有xx公司发给的《安全技术操作合格证》。
操作人须具有一年以上现场仪表施工维护工作经验。
要求作业人员2人,1人作业1人监护。
3.2职责分工3.2.1车间技术组是本作业指导书的主管部门,负责对作业的技术指导、监督、检查。
3.2.2各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令。
4 工器具准备及要求:4.1仪表工具2套、空气呼吸器一套、合格的H2S报警仪一个、万用表一台、黑皮管10余米、带高度显示的玻璃管或透明塑料管、小阀扳一个、铁丝一节。
5 着装要求:需正确佩戴安全帽、防护眼镜、劳保着装。
作业人员另需正确佩戴空气呼吸器、H2S报警仪。
6 作业前检查项目:6.1检查H2S报警仪是否有电,进入现场前15分钟开机,检查自检是否正常。
6.2检查表笔以及表笔连线是否完好。
6.3检查空气呼吸器压力是否达到要求,是否漏气。
7 技术要求和技术要点:7.1排放时一定要往下风头排放,人一定要站在上风头。
7.2按公式正确计算校验时的罐液高度。
8 作业方法和步骤:8.1联系工艺规范填写<三隆公司仪表专业日常作业许可证>或<热力机械工作票>。
8.2现场确认。
8.3观察风向,现场人员站在上风口处。
8.4有工作人员将排污阀堵头打开,且将黑皮管一头套在排污管线上,用铁丝扎紧,另一头置于下风口地沟处。
8.5用小阀扳将一次阀关闭,确认关严,慢慢将排污阀打开,将排空阀打开,反复拍几次,直至将浮筒完全排空。
8.6如果工艺液位可以在浮筒完全离开液面与完全浸没之间运行,则可以将排污阀,放空阀关闭,一次阀打开,根据玻璃管液位计直接标定。
8.7如果工艺液位不允许波动,可以用灌液法校验,通常用水校验。
emerson浮筒液位计说明书
emerson浮筒液位计说明书摘要:1.引言2.产品概述3.浮筒液位计的工作原理4.浮筒液位计的安装与操作5.浮筒液位计的维护与故障排除6.浮筒液位计的技术参数7.总结正文:【引言】Emerson 浮筒液位计是一款高精度的液位测量仪器,广泛应用于各种工业领域。
本文将详细介绍该产品的相关知识和使用方法。
【产品概述】Emerson 浮筒液位计采用浮筒式测量原理,通过浮筒的上下浮动来反映液位的高低。
该产品具有测量范围广、精度高、安装简单等优点,适用于各种腐蚀性、有毒、易燃易爆介质的液位测量。
【浮筒液位计的工作原理】Emerson 浮筒液位计的工作原理是基于浮力原理。
浮筒内部充满液体,当浮筒浸入被测液体中时,浮筒受到的浮力与液位高度成正比。
通过浮筒的上下浮动,可以推算出液位高度。
【浮筒液位计的安装与操作】1.选择合适的安装位置,确保被测液体与浮筒充分接触。
2.将浮筒安装在测量管道上,注意保持水平。
3.按照接线图连接电源和信号输出线。
4.打开电源,观察液位计的显示是否正常。
【浮筒液位计的维护与故障排除】1.定期检查浮筒的浮力,确保浮筒的浮力与被测液体密度相匹配。
2.定期清洁和检查浮筒及测量管道,防止污物和沉淀物影响测量精度。
3.如遇故障,请先检查电源、接线和显示仪表,排除这些因素后再进行维修。
【浮筒液位计的技术参数】1.测量范围:0-10m、0-20m、0-30m 等。
2.测量精度:±0.5%、±1%。
3.介质温度:-100℃至+400℃。
4.防护等级:IP65、IP67 等。
【总结】Emerson 浮筒液位计是一款性能卓越的液位测量仪器,具有广泛的应用前景。
浮筒液位计工作原理
浮筒液位计工作原理
浮筒液位计是一种常用的液位测量仪表,它的工作原理基于浮筒的上浮和下沉来反映液位的高低。
具体工作原理如下:
1. 系统中的液位计浮筒部分通常由一个空心的金属筒体和配重制成。
浮筒的形状通常是一个圆筒体,其中的空心部分可充满气体或液体。
2. 浮筒通过一个固定在容器壁上的导杆(或称为导丝)与容器内部液体相连。
液位的变化将会导致浮筒上升或下降。
3. 在浮筒周围设有一个探测装置,通常是一组称为微动开关的电子或机械接触器。
微动开关将根据浮筒的位置变化而打开或关闭电路。
4. 当浮筒上浮时,微动开关会被触发,打开电路。
反之,当浮筒下沉时,微动开关会被释放,关闭电路。
5. 通过检测电路是否通电,可以确定浮筒所在的高度位置,进而反映出液位的高低。
总结来说,浮筒液位计的工作原理是通过浮筒与液面的联系,利用开关设备的开闭状态来判断液位的高低。
这种测量原理简单可靠,适用于各种液体的液位测量。
FOXBORO244LD电浮筒HART手操器快速调试方法
FOXBORO电浮筒HART手操器快速调试方法244LD电浮筒液位(界位)变送器一、测量液位时调试步骤如下:请在电源一端串上250欧姆通信负载电阻,连接24VDC电源,挂接HART手持通信器! 查看此台电浮筒工况的测量范围、介质密度,用水换算其测量范围!首先进入2 Online→2 Diagnosis→4 Zero trim→OK→1 Trimmed→OK→2 Accept→ENTER< 自动调零位 > 即此台电浮筒测量零点或筒体内介质放空时调零位.加水至电浮筒满量程,进入2 On line→1 Displays记录下1Displays→1 PV X%(标记为X)和4 URV (标记为Y)的数值,按以下公式计算新URV值:例如:URV=XY=0.98×5.88=5.76注: URV→代表量程 LRV →代表零位(0.00N)修改量程请进入:2 Online→3 Device Date→2 Specialist→3 Output→1 Measuring Range→1 Input→2 URV <输入新URV后传送>二 、 测量界位时调试步骤如下:查看此台电浮筒测量工况中的两种介质各自密度,用水换算界面零位,加水至两种介质的零点.<即此时浮筒完全浸入在低密度介质中 >进入 2 Online→2 Diagnosis→4 Zero trim→OK→1 Trimmed→OK→2 Accept→ENTER< 自动调节零位 >注: 如工况中两种介质密度都大于水,此时用水不能标定请用法码或实际工况来标定。
界面零位标定结束后,加水至界面满量程<即此时浮筒完全浸入在高密度介质中>稳定后进入2 Online→1 Displays 查看当前PV和URV值,将记录下来的值计算出新的URV后,输入仪表完成满量程标定。
注: 修改量程请进入:2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1 Input→2 URV <输入新量程后传送>备注:1、加液至对应零位2-3-1-2-2-1-Apply LRV –OK-OK-1,accept new value-enter-ok;2、加液至对应满量程2-3-1-2-2-2-Apply URV-OK-OK-1,accept new value-enter-ok.2013-3-1上海星申仪表有限公司。
浮筒液位计工作原理
浮筒液位计工作原理
浮筒液位计是一种用于测量浮筒液位的仪器。
浮筒液位计的工作原理如下:
浮筒液位计由一个支架和一个浮筒液位表组成。
支架固定在浮筒液位表上,浮筒液位表上有一段垂直的导线,用于检测浮筒液的位移。
浮筒液通过导线注入浮筒液位表中,当浮筒液位移时,导线的位置会随之改变,从而检测浮筒液的位移。
浮筒液位计会测量导线的位置,从而计算出浮筒液的位移。
浮筒液位计通常使用微处理器控制,通过微控制器读取导线的位置,并将其转换为浮筒液的位移。
浮筒液位计可以用于浮筒液的精确测量和控制,例如在化学反应中用于检测反应液的浮点数,在电力系统中用于检测电线的长度等。
总的来说,浮筒液位计的工作原理是通过检测浮筒液的位移来测量浮筒液的位置,从而实现浮筒液的精确测量和控制。
浮筒液位计在化学、电力等领域都有广泛的应用,可以帮助科学家和工程师更好地了解和控制工业和生活中的设备和系统。
浮筒液位计
指示不跟踪、
浮筒被卡住 变送器开关锁住 变送器损坏
拆开清理筒体内脏物 打开变送器开关 更换变送器
2
无液位,但
指示为最大
3
有液位,但
指示为最小
浮筒脱落 变送器故障 扭力管断 变送器故障
重装 更换变送器 更换扭力管或支承簧片 更换变送器
课后练习:用475手操器练习组态FOXBORO、 FISHER品牌浮筒液位计,并掌握标定方法。
谢谢大家
ห้องสมุดไป่ตู้
1. 测试题:被测介质的密度
度
,浮筒长度为
校法校浮筒灌水的高度 为?
• F浮1=F浮
• ρ 1gh = ρ gH
• 所以:H= ρ 1/ ρ ×h
•
H=800/1000×500=400mm
,水的密 ,用水
①干校法(挂码法)校验方 便、准确,通常用于内装浮 筒或者实验室操作。取下浮 筒内筒,用砝码代替内筒, 标定浮筒表头是否准确。首 先用卡尺测量浮筒内筒直径, 计算出内筒体积,再根据介 质密度算出在0%、25%、 50%、75%、100%液位时 浮筒所受的浮力,内筒的重 量减去所受的浮力,即可得 出当前液位所需挂的砝码重 量。此种方法为标准校验方 法。
浮筒液位计
一、基本认识与了解
浮筒液位计属于浮力式液位计,浮力式液位计
分为
和
。浮筒液位计属
于变浮力式液位计。
恒浮力式:
变浮力式( 筒液位计):
二、工作原理
浮筒液位计是利用浮力原理(阿基米德定理)中变浮 力原理工作的液位测量仪表。
在液体中物体受到的浮力等于物体所排开的液体的重
量(F浮=ρ液V排g)。当一个物体浸入液体的体积发
生变化时,它受到的浮力随之发生变化(变浮力)。 当一个横断面积处处相等的长条状浮筒垂直浸入液体
浮筒液位计的工作原理
浮筒液位计的工作原理
浮筒液位计是一种常见的液位测量仪表,其工作原理基于浮子的浮力与液体的比重之间的关系。
浮筒液位计通常由浮子、测量管和指示装置组成。
浮子是浮筒液位计中的核心部件,一般由空心金属球体制成。
当浮子浮在液体表面时,由于液体对浮子产生的浮力与浮子重力相等,浮子就处于平衡状态。
当液位发生变化时,浮子也会相应地上下移动。
测量管是用来固定浮子并传导液体的管道。
通常,测量管的一端连接在液体容器的底部,另一端则通过指示装置与浮子相连。
指示装置用来显示液位的高低。
一般来说,指示装置是一个刻度盘或者尺规,上面标有液位高度的刻度。
当浮子上下移动时,指针或者标尺相应地指示出液位的高度。
当液位上升时,浮子也会随之上升,使得指示装置显示液位升高。
反之,当液位下降时,浮子下降,指示装置显示液位降低。
浮筒液位计的工作原理基于浮力的原理,通过测量浮子的上下运动来确定液体的高度。
由于浮子是浮在液体表面的,所以只要浮子和液体的比重不变,液位计就可以准确地测量液体的高度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Product Specifications12.2012PSS EML0710G-(en) 244LD Levelstar Intelligent Buoyancy Transmitter forLiquid Level,Interface and Densitywith Torque tube–HART-Version–The intelligent transmitter244LD LevelStar is designed to perform continuous measurements for liquid level,interfa-ce or density of liquids in the process of all industrial applications.The measurement is based on the proven Archime-des buoyancy principle and thus extremely robust and durable.Measuring values can be transferred analog and digi-tal.Digital communication facilitates complete operation and configuration via PC or control system.Despite extre-me temperatures,high process pressure and corrosive liquids,the244LD measures with consistent reliability and high precision.It is approved for installations in contact with explosive atmospheres.The244LD LevelStar combines the abundant experience of FOXBORO ECKARDT with most advanced digital technology.FEATURES•HART Communication,4to20mA •Configuration via FDT-DTM•Multilingual full text graphic LCD•IR communication as a standard•Easy adaptation to the measuring pointwithout calibration at the workshop•Linear or customized characteristic•32point linearisation for volumetric measurement •Backdocumentation of measuring point•Continuous self-diagnostics,Status and diagnostic messages•Configurable safety value•Local display in%,mA or physical units•Process temperature from–196°C to+500°C•Materials for use with aggressive media•Micro sintermetal sensortechnology2244LDPSS EML0710G-(en)PACTware:OperationFDT-DTM:ConfigurationSupply via power supply unit with communication;ExDirect supply with communication;not ExFurter supply circuits see Master Instruction document.PSS EML0710G-(en)244LD3TECHNICAL DATAData refer to the sensor material Type316L(1.4404) Explosion protection certificates must be observed! Input/OutputMeasuring ranges........50mm to50mupper and lower range valuecontinuously adjustable Standard lenghts ofDisplacer(204DE)........350..3000mm,14..120in;further lenghts on request Weight of displacer1)......max.25NMeasuring span..........2...20N contin.adjustable(to1N on request)Span ratioTurn-down..............1:1..1:10(1:20on request) Accuracy2).............±0.2%;increased accuracywith customized adjustment Transfer function.........linear or customized with upto32setpoints Configuration-with FDT-DTM per HART protocol-via2-wire connection4..20mA-via IR communication-with multi-lingual,full graphic LCD display with%,mA, physical units and2from the outside-to-use buttons Load.................R Bmax=(U S–12V)/23mACommunication HART Connection.............Two-wire systemSupply voltage U S3).......>12V+Rb*0.025ARb is the total burden resistor for lines,HART measure-ment resistor and communication.Current sink.............max.24mASignal range............4to20mAOperating range..........3.8to20.5mA(acc.NE43)Critical error alarms in the2-wire Communication..........<3.6mA and>21mA HART Protocol-2-wire................1200Baud,HART compliant -IR communication.......19200Baud Communication Hardware-Handterminal..........HT375/475-PC Software...........WINxx and FDT/DTM1)For measurement of interface or density:weight25N+buoyant force at lowest density2)Accuracy acc.ANSI/ISA-S51.1-19793)Us(max)with explosionproof device<30V,otherwise<42V Operating conditions4)Process temperature......–196°C...+500°C Pressure ratingacc.to DIN............PN16,40,63,100,160,250 acc.to ANSI...........Class150,300,600,900,1500 Ambient temperature5)6)...–40°C...+70°C7) Relative humidity.........up to100% Condensation...........permittedTransportation-storage temperature.......–40°C...+85°C Protection..............IP66(acc.DIN40050) The device can be operated at a class D2location in accordance with DIN IEC654,part1.Operation condition effectsAmbient temperature......–10°C...+70°CZero................<0.1%/10K8)Span...............<0.07%/10KTotal(0.1max.sp.0.07measured value±)%/10K (sp.=measuring span)<-10°C/>+70°C......twice the valueProcess temperature......<0.1%/10K8) Operating pressure.......no influence(vakuum resis-tant)Transitional behaviorDynamic behaviorDamping(90%-time).....0...32sSwitch-on time.........7sStep response(63%-time)with damping0s........250msUpdate rate.............10/sLong term stability........<0.2%/6months at20°C8) Noise suppressionCommon mode voltage...<AC250V effCommon mode rejection..120dBSeries mode rejection....50dB Filter.................Smart Smoothing4)Not with all materials–see Table of Comparison of Materials page65)Ambient temperature must not exceed50°C at measuring modulehousing,when process medium or heating of medium exceed300°C6)–50°C on request7)Display not readable at T<–20°C or T>+70°C8)For max.measuring span4244LD PSS EML0710G-(en)Material,Pressure Rating&Contact Face,Mounting Directionsee Model CodesMaterial Amplifier housing..Aluminum(Alloy No.GD-Al Si12),Polyurethan coatedor Stainless SteelFor Sour Gas applications acc.to NACE Standard MR-0175-95: Wafer body............316L(1.4404)Torque tube...........Hastelloy C or Inconel600 The material of the seal at the Torque tube bearing corre-sponds to the material of the head piece.MountingMounting method.........sandwich mountedacc.to DIN............DN80,DN100acc.to ANSI...........3inch,4inchNote:Always follow the RH or LH version!See the picture below.The device can not be used“upside down”.All inter-nal parts are mounted and calibrated in inverse manner. The conversion can be performed only by the manufacturer or a contractual partner.Otherwise calibration and pressure test are invalid.Weight Transmitter.............see table page7 Displacer...............see table page10Electrical connectionCable entry thread........M20x1.5or1/2-14NPT Cable gland and screwed sealing plug have to be ordered separately under model code BUSG...For equipment in Ex d version,1screwed sealing plug made of stainless steel is included in delivery.Screw terminals..........wire cross-section up to2.5mm²Test sockets............Ø2mm Electromagnetic compatibility EMCOperating conditions......industrial environment Immunity according toEN61326(3/2002)......fulfilledEmission according toEN61326(3/2002)......fulfilledEN55011,May2000,Group1,Class A........fulfilledEN50081-2............fulfilledNAMUR recommendation Ne21Status Aug.1998fulfilled SAFETY REQUIREMENTSCE LabelElectromagnetic compatibility............2004/108/EC fulfilled Explosion protection acc.to ATEX...94/9/ECSafetyAccording to EN61010-1(resp.IEC1010-1)........safety class IIIInternal fuses............none(or not replaceable bycustomer)External fuses...........Limitation of power supplies for fire protection have to be observed due to EN61010-1, appendix F(rsp.IEC1010-1)PSS EML0710G-(en)244LD5Electrical classification ATEX 2)3)intrinsic safe:AID 421II 1/2G EEx d ib/ia IIC/IIB T4/T6PTB 04ATEX 2011X Zone 0AID 421II 2G EEx d ib/ia IIC/IIB T4/T6PTB 04ATEX 2011X Zone 1explosion-proof:AD 432II 1/2G Ex da/db IIB/IIC T4/T6PTB 02ATEX 1025X Zone 0AD 432II 2G Ex da/db IIB/IIC T4/T6PTB 02ATEX 1025XZone 1Zone 2:Manufacturer’s DeclarationFurther certificates see also our website:http://www.foxboro-eckardt.eu/Ex_de_en/allEX_244LD_en_de.html -FM -CSA -NEPSI -Russia-Kasachstan-Approvals for use on sea ships2)With appropriate 3)National6244LD PSS EML0710G-(en) Comparison of MaterialService Limits of wafer body PN250made of(material)Max.operating pressure in bar at temperature in°CTable of Weights1)Values on requestPSS EML0710G-(en)244LD78244LD PSS EML0710G-(en)(continued)PSS EML0710G-(en)244LD9(continued)10244LD PSS EML0710G-(en) Displacer204DETypical Dimensions and Weights for Density RangesΔρ1)1)Δρ=ρ1-ρ2ρ1=density of lower mediumρ2=density of upper medium2)Using displacer material1.4571can cause small devia-tions in diameter,volume and weight.3)For measurement of interface or density,the max.den-sity of the lower medium is1350kg/m³.4)Min.density of the lower mediumIf a Displacer Chamber is used,the difference bet-ween the diameter of the Displacer and the inside diameter of the Displacer Chamber must be at least 10mm.Lengths<350mm and>3000mm,and density ran-ges<100kg/m³and>2000kg/m³on request.AccessoriesFor Displacer Chamber204DC,Flange combination 204FK and Cover Flange Kit204BCF see PSS EML0901,204..Accessories for Buoyancy Transmitter.(continued)Table of versions for dimensions c,d,g see drawing on next pageVersion Form of Sealings DN80/3inch DN100/4inch PN c d g c d gDIN EN 16B1DIN EN1092B2/C/D/F/EDIN EN109214082140160102162 4063100Form L DIN2696160250ANSI 150RF/SG/STANSI B16.514082140160102162 3006009001500150RJFANSI B16.514082140160102174 3001476009001500102162206 300LF/LM/LG/LTANSI B16.514082140160102174 6009001500RF Raised Face RJF Ring Joint Face LF Large Female LM Large Male LG Large Groove LT Large Tongue SG Small Groove ST Small TongueDIMENSIONS244LD up to PN250/Class1500Subject to alterations -reprinting,copying and translation prohibited.Products and publications are normally quo-ted here without reference to existing patents,registered utility models or trademarks.The lack of any such refe-rence does not justify the assumption that a product or symbol is free.FOXBORO ECKARDT GmbH Pragstr.82D-70376Stuttgart Tel.+49(0)711502-0Fax +49(0)711502-597Mail to:salessupport@foxboro-eckardt.de http://www.foxboro-eckardt.euDOKT 556588038~1Product Specifications for Intelligent Transmitters Product Specification:Device:PSS EML0610144LD Intelligent Buoyancy Transmitter for Liquid Level,Interface and Density with Displacer and Torque TubePSS EML0710A 244LD Intelligent Buoyancy Transmitter for Liquid Level,Interface and Density PSS EML0710G with Displacer and Torque Tube (A:TransStar G:LevelStar )PSS EML1610144LVD Intelligent Buoyancy Transmitter for Liquid Level,Interface and Density with DisplacerPSS EML1710244LVP Intelligent Buoyancy Transmitter for Liquid Level,Interface and Density with DisplacerPSS EML0901204xxAccessories for Buoyancy Transmitters PSS EMO0100Accessories for Devices with HART-Protocol。
