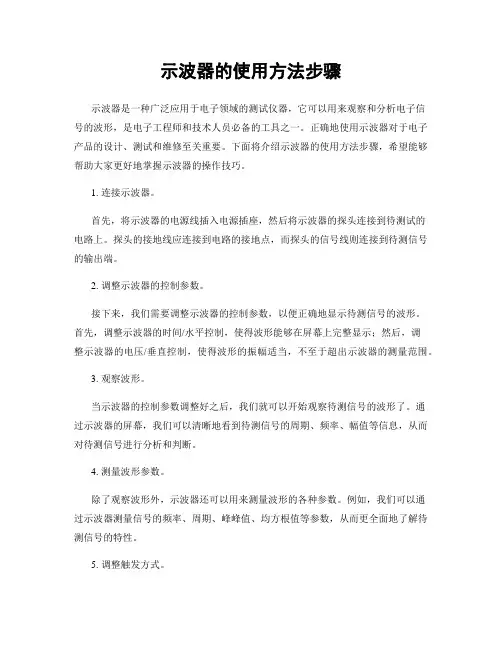

示波器的使用方法步骤
示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器,它可以用来观察和分析电子信号的波形,是电子工程师和技术人员必备的工具之一。
正确地使用示波器对于电子产品的设计、测试和维修至关重要。
下面将介绍示波器的使用方法步骤,希望能够帮助大家更好地掌握示波器的操作技巧。
1. 连接示波器。
首先,将示波器的电源线插入电源插座,然后将示波器的探头连接到待测试的电路上。
探头的接地线应连接到电路的接地点,而探头的信号线则连接到待测信号的输出端。
2. 调整示波器的控制参数。
接下来,我们需要调整示波器的控制参数,以便正确地显示待测信号的波形。
首先,调整示波器的时间/水平控制,使得波形能够在屏幕上完整显示;然后,调整示波器的电压/垂直控制,使得波形的振幅适当,不至于超出示波器的测量范围。
3. 观察波形。
当示波器的控制参数调整好之后,我们就可以开始观察待测信号的波形了。
通过示波器的屏幕,我们可以清晰地看到待测信号的周期、频率、幅值等信息,从而对待测信号进行分析和判断。
4. 测量波形参数。
除了观察波形外,示波器还可以用来测量波形的各种参数。
例如,我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数,从而更全面地了解待测信号的特性。
5. 调整触发方式。
在观察波形时,有时我们需要通过调整示波器的触发方式来获得更清晰的波形。
示波器的触发功能可以帮助我们锁定待测信号的特定部分,使得波形能够稳定地显示在屏幕上。
6. 存储和回放波形。
一些先进的示波器还具有存储和回放波形的功能,这对于分析复杂的信号非常有帮助。
通过示波器的存储功能,我们可以将待测信号的波形保存下来,并在需要时进行回放和分析。
7. 断开连接。
最后,在使用示波器结束后,我们需要将示波器与待测电路断开连接,并将示波器的探头和电源线妥善收纳。
同时,还需要关闭示波器的电源,以免造成不必要的能源浪费和安全隐患。
总结。
通过以上步骤,我们可以正确地使用示波器,并获取待测信号的波形和参数信息。
6力科示波器系统设定和测量
6-1.显示设定 ( DISPLAY )
余晖显示功能 ( PERSISTENCE TIME ) 余晖显示時间的的设定。
设定显示是否显示即時信号( 最后一组信号 )。 设定余晖的時间长度。 设定两组轨迹 (TOP-2) 或所有的轨迹 (ALL-TRACES)余晖显
示。 设定波形为亮度 (ANALOG) 或色度显示(COLOR-GRADED) 。
读取面板设定 ( PANEL-SETUP RECALL ) 读取示波器內部设定 ( FROM SETUP 1 / 2 / 3 / 4 )。 读取软盘( 硬盘或 IC卡 )。
选择读取 ( RECALL ) 面板设定。 读取 08-MAR-2001储存的面板设定。 读取 08-MAR-2001储存的面板设定。 EMPTY 表示未储存任何面板设定。 EMPTY 表示未储存任何面板设定。
校正信号输出设定 ( CAL-BNC )。
22
6-5.打印及输出 ( UTILITIES )
资料输出 ( HARDCOPY ) 將画面以图形格式储存于软盘。 连接打印机直接打印画面。
选择传输的介面 ( OUTPUT-TO )。
自动送纸的开关设定 (PAGE-FEED ON/OFF)。 传输格式的设定 ( PROTOCOL),选TIFF或BMP格式。
读取內部存储器 (M1) 的资料至信号处理器 (A)。 设定欲读取示波器內部存储器中的组数 (M1)。
设定读取目的地为信号处理器 (A)。
15
6-3.波形读取 ( WAVEFORM RECALL )
读取软盘 ( FROM FLOPPY ) 选择从此设备读取资料,必须确定资料为机器码( BINARY ) 格式。 从软盘( 硬盘或 IC卡) 读取资料,必须先读取至示波器內部存储器 ( M1 / M2 / M3 / M4 )。 设定从 ( FROM) 磁碟机读取波形资料。
示波器操作手册
示波器操作手册示波器是电子测量中常用的仪器之一,可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法,以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前,需要先进行一些准备工作。
首先,要检查示波器的电源线是否连接正常,电源是否稳定。
其次,要检查探头连接线是否连接正常,探头是否灵敏。
如果示波器是全新的,需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关,按下示波器面板上的电源按钮,屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮,将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平,以便在屏幕上正确显示波形。
4、根据需要,可以使用示波器的各种功能来观测和分析电信号。
例如,可以测量电压、频率、相位等参数,还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时,要注意不要将探头连接到测试点上,以免对电路造成损坏。
2、在观测波形时,要注意调整触发电平和扫描时间,以免出现失真或误差。
3、在使用示波器进行测量时,要注意选择合适的量程和探头档位,以免超出测量范围或损坏设备。
4、在使用示波器的过程中,要注意保养和清洁示波器屏幕和探头,以保证设备的精度和使用寿命。
总之,示波器是一种非常重要的电子测量仪器,可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要,但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一,主要用于观察、分析和测量电信号的变化。
通过示波器,我们可以直观地观察到信号的波形、幅度、频率等参数,进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作,帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
09-力科探头使用注意事项
7
不能用无源探头测量开关电源设备的初级部分。 LeCroy Company Confidential
有源探头的使用注意阻抗匹配
●注意有源探头的输入阻抗,如下表: Model Bandwidth
ZS1000 ZS1500
Input R 1 MΩ 1 MΩ 100 kΩ 100 kΩ
z
使用宽带差分探头时注意防静电。建议使用离子风扇,能大大减少探头损 坏率。
z
测试中根据探测部位的特点来调节D600A-AT/D300A-AT的两探针的间距, 切勿用强力扭曲。 如下图:
13
LeCroy Company Confidential
如下图示:
14
LeCroy Company Confidential
Input C 0.9 pF 0.9 pF 0.7 pF 0.7 pF
Dynamic Range ±8V ±8V ±8V ±8V
OffsetR ange NA ± 12 V ± 12 V ± 12 V
1 GHz 1.5 GHz 1.5 GHz 2.5 GHz
HFP1500
HFP2500
一般电路的特征阻抗都是50Ω。如果阻抗不匹配,会出现波形失真, 在测量时一定要注意。
16
LeCroy Company Confidential
探头损坏不要自行维修
探头损坏请联系我们,擅自维修可 能导致探头报废,探头失去保修。如图:
探头尖断了后,被 焊过,已无法修。
钢管被大电流熔化, 无法修复。
17
LeCroy Company Confidential
8
LeCroy Company Confidential
力科示波器ws系列使用说明书
引言 (9)安全要求 (10)安全符号和术语 (10)工作环境 (10)冷却要求 (11)AC电源 (11)电源和接地连接 (13)校准 (13)清洁 (13)异常情况 (13)病毒保护 (14)在交付示波器时 (15)检查已经获得一切项目 (15)质保 (15)维护协议 (15)W INDOWS®许可协议 (15)L E C ROY®X-S TREAM软件最终用户许可协议 (15)安装和开机 (15)开机 (15)软件 (16)添加新选件 (16)恢复软件 (16)重启应用程序 (16)探头 (17)使用前面板控制功能 (18)垂直控制功能 (19)水平控制功能 (20)采集模式 (20)触发控制功能 (20)A UTO S ETUP按钮 (21)测量、缩放和数学运算快速按钮 (21)光标旋钮和按钮 (21)调节旋钮 (22)打印按钮 (22)清除扫描 (22)触摸屏 (22)辉度/采集模式 (22)了解显示信息 (23)顶部菜单栏(“F ILE”菜单) (23)网格区域 (24)触发延迟指示符 (24)触发电平指标符 (25)零电平指示符 (25)描述符标签 (25)消息栏 (26)通过不同方式完成同一操作 (27)顶部菜单栏 (27)鼠标和键盘操作 (27)显示信号—垂直设置 (27)启动通道 (27)耦合 (28)偏移校正 (28)探头衰减 (29)带宽限制 (29)平均信号 (29)内插设置 (29)噪声滤波(ERES) (29)使用工具栏快捷方式 (29)触发 (31)概述 (31)触发术语 (31)触发设置 (32)触发延迟 (32)触发电平指示符 (32)设置边沿触发 (33)触发抑制 (35)SMART T RIGGERS (36)标准SMART Trigger (36)可选的SMART Trigger (36)使用光标进行测量 (37)概述 (37)启动光标 (37)光标类型 (37)Horizontal (Time) (37)Vertical (Amplitude) (37)Horizontal (Frequency) (38)改变光标类型 (38)跟踪光标 (38)读取光标信息 (39)描述符标签 (39)光标表 (39)使用参数进行测量 (39)概述 (39)设置参数 (40)了解参数显示 (41)参数显示格式 (41)状态符号 (41)参数门(W INDOWS) (42)测量统计 (42)关闭参数 (43)缩放通道 (44)概述 (44)创建缩放 (44)触摸屏缩放 (44)前面板QuickZoom按钮 (45)工具栏缩放 (45)缩放描述符标签 (45)调节缩放标度和位置 (46)使用前面板控制功能 (46)使用缩放菜单控制功能 (46)使用工具栏快捷方式 (47)使用数学运算轨迹 (48)概述 (48)数学函数介绍 (48)标准数学运算 (48)MathSurfer高级数学运算 (48)设置数学运算轨迹 (50)数学运算描述符标签 (52)缩放数学运算 (52)使用数学运算菜单缩放控制功能 (53)工具栏快捷方式 (53)使用波形快速查看模式 (54)调节轨迹辉度 (54)保存和调用设置 (55)概述 (55)作为设置文件保存示波器设置 (55)从设置文件中调用示波器设置 (55)调用默认示波器设置 (55)保存和调用波形 (56)概述 (56)内存 (参考波形) (56)波形数据 (56)屏幕图 (56)保存和调用内存 (56)最快速的存储和显示方式 (56)使用内存工具栏快捷方式 (57)保存和调用波形数据 (58)保存波形数据 (58)调用波形数据 (59)保存屏幕图 (59)把屏幕图保存到文件中 (60)作为电子邮件附件发送屏幕图 (61)把屏幕图打印到打印机上 (61)把屏幕图保存到剪切板上 (62)与别人共享数据及交流 (63)概述 (63)连接到网络上 (63)进入桌面 (64)从示波器发送电子邮件 (64)注释图像文件 (64)在波形上创建标签 (64)保存数据文件和图像 (65)创建参考波形(内存) (65)打印 (65)远程控制和查看 (66)打印管理 (66)设置打印机 (66)打印 (66)添加打印机和驱程 (66)改变默认打印机 (67)通过/未通过测试 (67)概述 (67)模板测试 (67)操作 (67)设置通过/未通过测试 (67)设置模板测试 (68)辅助工具和首选项 (69)概述 (69)状态 (69)进入状态对话框 (69)远程通信 (69)设置远程通信 (69)配置Remote Control Assistant事件日志 (69)辅助输出 (70)设置辅助输出 (70)日期和时间 (70)手动设置时间和日期 (70)从互联网设置时间和日期 (70)从Windows设置时间和日期 (71)选项 (71)保养 (71)显示W INDOWS桌面 (72)触摸屏校准 (72)首选项 (72)声音反馈 (72)自动校准 (72)偏置控制 (72)本地语言 (73)偏置/延迟控制 (73)电子邮件 (73)采集状态 (73)远程控制操作 (75)标准 (75)程序消息 (75)自动化 (76)标准 (76)系统恢复 (77)恢复程序 (77)激活Windows (80)空白页引言本简要指南包括与WaveSurfer Xs系列示波器有关的重要的安全和安装信息,并包括示波器基本操作使用的简单操作程序。
示波器使用方法和步骤及相关注意事项
示波器使用方法和步骤及相关注意事项示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像,便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束,打在涂有荧光物质的屏面上,就可产生细小的光点(这是传统的模拟示波器的工作原理)。
在被测信号的作用下,电子束就好像一支笔的笔尖,可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等。
示波器使用方法用示波器能观察各种不同电信号幅度随时间变化的波形曲线,在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。
下面介绍用示波器观察电信号波形的使用步骤。
1、示波管和电源系统1)电源(Power):示波器主电源开关。
当此开关按下时,电源指示灯亮,表示电源接通。
2)辉度(Intensity):旋转此旋钮能改变光点和扫描线的亮度。
观察低频信号时可小些,高频信号时大些。
3)聚焦(Focus):聚焦旋钮调节电子束截面大小,将扫描线聚焦成最清晰状态。
4)标尺亮度(Illuminance):此旋钮调节荧光屏后面的照明灯亮度。
正常室内光线下,照明灯暗一些好。
室内光线不足的环境中,可适当调亮照明灯。
2、荧光屏根据被测信号在屏幕上占的格数乘以适当的比例常数(V/DIV,TIME/DIV)能得出电压值与时间值。
根据输入通道的选择,将示波器探头插到相应通道插座上,示波器探头上的地与被测电路的地连接在一起,示波器探头接触被测点。
示波器探头上有一双位开关。
此开关拨到X1位置时,被测信号无衰减送到示波器,从荧光屏上读出的电压值是信号的实际电压值。
此开关拨到X10位置时,被测信号衰减为1/10,然后送往示波器,从荧光屏上读出的电压值乘以10才是信号的实际电压值。
3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮,微调每档垂直偏转因数。
示波器探头使用
Page 57
怎样把有源探头物理连接到不同类型的电路板形状 上?
力科单端探头实例, 其中带有接地使用的软 引线和信号输入使用的 直触针 这种技术保证了以最 小电容和电感实现可靠 接触
Page 58
可互换探头触针
每种触针都可以用于信号 或接地连接
普通触针 尖触针
Page 59
灵活间距的信号和接地路径使用的设备
Page 14
为什么担心示波器探头?
探头从环境中拾取的噪声会增加到信号中。这是尽量缩短信
号引线和地线的另一个原因。 解决方法:尽量减小地线的长度
Page 15
选择适当的示波器探头 •无源探头
•有源探头 •差分探头
Page 16
基本探头类型
无源探头
没有有源器件,如放大器 它只由无源部件组成 通过使用有源器件,如晶体管或FET,能够实现更宽的带宽、更高的阻
器可以设置的最大灵敏度。 配套的通道精度有限,严重限制着“抑制” (减)去A和B “公共”信号的能力
线路 电压
1W 并联
示波器保持安全接 地
负荷电路
在下述情况下,通道“A” – 通道“B”是不够的: 共模电压 >> 被测电压
Page 45
示波器差分测量: “A” - “B”
“A” – “B”的局限性
4 inches
100 10 1
10 nH
1
10
100
1G
10 G
Frequency (MHz)
在探头中增加引线时,会产 生谐振,特别是在较高频率 时。
Page 9
地线长度也很重要 (低频时的常见缺陷)
使用10无源探 头测量的脉冲 A: 没有地线 B: 50 cm地线 C: 10 cm地线 D: BNC直接电 缆连接 (真实信号形状)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
示波器探头基础系列之五——示波器探头使用指南美国力科公司概述:本文旨在帮助读者对常用的示波器探头建立一个基本认识。
此外,我们通过一系列的例子说明探头的不正确使用如何影响测量的结果。
理解探测问题注意!连接示波器和待测物会给被测波形带来失真。
示波器上应该贴上上面类似的警告标签吗?或许是的。
示波器同其它测量仪器一样,受制于各种测量问题——显然,示波器和待测物的连接会影响到测量,使用者理解这样的影响是非常重要的。
随着示波器技术的发展,连接示波器和待测物的工具和技术已经变得非常成熟。
早期的示波器,测量带宽只有几百KHz数量级,常使用电缆连接电路。
现代示波器使用各种连接技术以最小化测量误差。
使用者应该熟悉示波器本身以及示波器连接电路的各种方法的特性和限制。
考虑示波器连接待测电路的方式如何影响测量,待测电路可以等效为包含内置电阻和电容的戴维宁等效电压源。
同样,示波器输入电路和连接部分可以被等效为负载电阻和旁路电容。
该模型如图1所示。
当示波器连接信号源时,示波器的负载效应会减小测量到的电压。
低频的损耗取决于电阻比率Rs和Ro。
对于高频时的损耗,Cs和Co成了主要因素。
另外一个影响是系统带宽由于示波器的容性负载而变小,这也会影响到动态时间量的测量,如脉冲上升时间Risetime。
图1 包括信号源和示波器的简单测量模型示波器的设计者需要从两个方面入手来减少负载效应的影响:a.高阻探头,利用有源和无源电路来减少负载效应,这些电路包括补偿衰减器或者低容值场效应晶体管缓冲放大器。
b.对于高频应用的直接连接,示波器的输入电路采用50ohm的内部端接。
在这些场合,示波器输入电路被设计成常数的50ohm负载阻抗。
低电容的探头被设计为50ohm端接来减少负载效应。
如何选择合适的探头通常,探头可以被分成三大类。
1、无源高阻探头;2、无源低阻探头;3、有源探头。
针对特定应用选择特定探头,这些探头的优点和缺点都需要被仔细考虑。
表1给出了三种探头以及它们适合的频响范围和输入电压。
表1 探头类型,以及它们适合的频响范围和输入电压。
不幸的是,工程师仅仅知道探头的主要电气特性(频率范围和最大输入电压),还不足以针对特定应用选择正确的探头。
实际上,其它的探头特性(如等效电容、阻抗以及带宽)都对探头的整体特性产生极大的影响。
例如,探头的等效阻抗是其输入频率的函数。
图2揭示了探头的这种效应。
图2 探头等效阻抗是输入频率的函数。
探头的动态特性使它们适合于不同的应用。
表2给出了不同类型的信号及相适应的典型探头高阻探头a.概述高阻(Hi-Z)探头是常用的示波器探头。
它具有10:1 (X10)和100:1(X100)的衰减系数和350MHz的带宽。
表2 常用的探头类型以及其应用必须指出,对于带宽为350MHz的高阻探头,其信号的输入频率一般小于50MHz。
由于负载电容效应,这些探头表现出糟糕的高频特性。
如图3所示,考虑典型的X10探头。
图3:典型的X10,高阻探头300MHz带宽示波器的输入阻抗包含1Mohm的电阻和15pF的并联电容。
使用同轴电缆和X1探头直接连接示波器和待测电路意味着增加了额外的容性负载。
对于同轴电缆,约50pF/m.输入的总电容为65pF。
示波器的输入阻抗以R2和C2表示。
示波器和电缆的电容以C2表示。
高阻抗探头串连一个大电阻R1隔离示波器和待测电路。
R1和R2组成了一个分压电路。
示波器的输入电阻为1Mohm,对于X10 probe,R1为9Mohm, 对于X100 probe, R1为99Mohm。
C1为可调电容,调节C1的值,使R1C1的乘积等于R2C2。
通过补偿探头,使得探头在所有频率都有相同的衰减值。
因此,在使用高阻无源探头前,需要利用1kHz的方波来调节C1,以获得最优的补偿值。
典型的X10探头的输入阻抗具有10M的电阻和15pF 的并联电容。
15pF电容部分的来源于C1和C2,部分的来源与探头针到地的寄生电容Ctrip。
如前所述,高阻探头适用于信号频率低于50MHz的场合。
这些探头相对便宜,因为它们只使用无源器件。
另外,他们有非常宽的动态范围。
其最小电压幅度取决于探头的衰减因子和示波器的垂直灵敏度。
衰减因子为高电压输入信号提供了便利,如10:1衰减无源探头支持最高600V输入电压。
同时,这些探头提供许多种附件,如可变长度电缆选件、各种探头前端、适配器、连接地线。
b.高阻探头如何影响测量图4计算带宽和上升时间的测量系统当示波器被用来测量电路或器件,需要估计测量仪器如何影响待测电路。
大多数情况下,可以建立示波器的输入模型(包括探头),并量化负载效应和信号偏差。
测试人员关于待测电路的知识加上示波器厂家提供的仪器和探头的规格书,可以建立整个测试系统的模型。
考虑测试系统的简化模型,如图4所示。
示波器和高阻探头被简化为等效并联RC电路。
同样的,待测电路可以被简化为戴维宁等效模型。
如果待测电路的源电阻,Rs,约为50Ohm,当使用传统的10:1高阻探头,则有理由忽略探头10MOhm电阻,Ro。
这样,系统的等效电路包含有串连电阻,Rs,和并联电容(该电容的值可认为是源电容Cs和探头输入电容Co之和。
从这个简单的模型中,我们可以估计示波器对信号上升时间的影响。
由电路分析知识可知,RC电路对应阶跃输入的响应,其上升时间Tr有如下公式:Tr=2.2RC如下例子提供了一些典型的参数值,可以很好的解释适用高阻探头对测量结果带来的影响。
如:Rs=50Ohm,Cs=9pF,Co=15pF则信号源的上升时间Trs为:Trs=2.2(50)(9 10-12)=1ns信号源和整个系统的上升时间tros为:Tros=2.2(50)(24 10-12)=2.6ns由于探头带来的额外的电容效应,使得系统的上升时间增加了160% 。
额外的电容效应同样也会使负载增加,尤其在高频时候。
负载阻抗的容性部分与频率成反比,如下面公式所示:在这里,容性阻抗Xc(单位Ohm)同频率f(单位Hertz)和电容C(单位Farads)的积成反比。
利用之前的例子做一个简单计算可知,当频率为100KMHz时候,24pf电容将增加的负载阻抗为:显然,当频率高于数千赫兹,容性负载成为主要因素。
探头10MOhm的输入阻抗只是工作在直流时的阻抗。
基于以上两个例子的讨论可以知道,花力气降低示波器探头的输入电容是非常有必要的。
带宽是评估探头如何影响待测电路的另一个方面,RC电路实际上可以简化为一个低通滤波器,其带宽定义为输出电压降到输入电压的0.707时候的频率。
如下关系式用来计算RC电路的带宽BW。
RC电路的另一关于带宽和上升时间的经典关系式为:在多级级联测量中,关于每级上升时间的知识可用来计算系统上升时间。
系统上升时间是各级上升时间的平方和的均方根。
例如,信号的上升时间显示在示波器屏幕上,即测量到的上升时间,包括实际信号的上升时间和测试系统的上升时间。
这样知道信号测量的上升时间tmeas和系统上升时间tsys,可以利用如下公式来计算信号的实际上升时间tsig:使用探头前端大于250MHz的10:1探头测量一个脉冲的上升沿,其目的是要估计实际信号的上升沿。
上升时间的测量值如图5所示:图5 上升时间的测量值示波器的规格书提供了系统和探头的上升时间。
则信号的上升时间为:利用上述这些公式,很容易评估高阻探头的动态特性。
但这些公式仅限于探头行为的一阶效应,对于探头行为的二阶效应例如接地引线的电感效应等,将在下一章讨论。
低电容探头a.概述另一种无源探头是低电容探头或者低阻探头。
这些探头被设计成10:1的衰减到示波器的50Ohm输入终端。
与高阻探头利用补偿电容提供平坦的频率响应不同,低电容探头使用传输线技术获得很宽的带宽。
一个典型的低电容探头如图6所示。
图6 典型的低电容探头示波器的输入电阻R2提供匹配端接给低损同轴电缆。
理想情况下,端接电缆为50Ohm,为R1的纯电阻负载。
串联电阻决定探头的输入电阻和衰减因子。
例如,10:1,500Ohm 探头,其值应该为450Ohm。
低阻探头可以达到8GHz的带宽,上升时间为50ps,输入电容为0.5pF。
由于这些探头已经做了针对高频应用的优化,因此不提供额外探头尖端和地连接的选择。
低电容探头被用于在50Ohm负载阻抗电路中的宽带宽和快沿信号测量。
对于这些应用,低阻探头提供很好的频率限于和相对低的价格。
低阻探头另外一个优点是其不需要提供额外的补偿去匹配示波器的输入。
b.低电容探头如何影响测量典型的低电容探头具有10:1的衰减、1pF的输入电容和500Ohm的电阻。
相对低的输入电阻使得这些探头局限于应用于具有50Ohm阻抗的电路。
如下图所示:图7 TT逻辑门电路驱动传输线的情况图7表示TTL逻辑门电路驱动传输线的情况。
传输线具有120Ohm的特性阻抗,一个电阻分压网络提供大约3.5V的偏置电压给该逻辑门。
之所以要使用这样的端接是因为高电平时TTL只能输出几毫安的电流,偏置电压可以增强抗噪能力。
如果一个500Ohm,10:1的探头在接收端测量这样的信号,会使得端接电阻变为98Ohm,从而使偏置电压变为2.7V。
只有在不会改变待测电路端接特性的场合才适合低电容探头。
表3将输出电压和误差作为探头输入电阻的函数。
表3 输出电压和误差作为探头输入电阻的函数传输线端接一个等于其特性阻抗的电阻叫做匹配。
如果传输线没有很好的匹配将会造成信号失真。
如果是连续信号,其电压或电流会形成驻波。
如果为脉冲信号,会引起信号反射,反射的幅度和时间性取决于失配的程度。
传输信号和反射信号引起了波形的严重失真。
图8给出了观察信号由于反射引起失真的试验步骤。
图8 信号由于反射引起失真图8 的测试连接显示,端接电阻RO控制反射信号的幅度和极性,信号源产生1MHz方波,信号源的阻抗Zs用来匹配传输线的特性阻抗。
使用50Ohm、10:1探头来连接测试点。
图9 良好端接的波形图9显示了端接良好的波形,当传输线没有被很好的匹配其特性阻抗。
对于阶跃信号或者脉冲波形,将会产生反射。
反射波的幅度和入射波幅度由如下公式给出:式中R0表示端接电阻、Z0表示传输线的特性阻抗,T表示发射系数。
在下面例子中,R0分别为0、u、75ohm。
发射系数分别为-1、+1和+1/3。
图10 短路造成的反射短路时的反射系数为-1,阶跃信号波形的幅度为+1.8V,其发射波形为-1.8V。
时间取决于线缆长度。
以RG58为例,其传输延迟大约为1.5ns/foot。
入射波和反射波的延迟为12ns。
这点可以在被测波形上看到,原来的方波信号由于反射信号的影响,形成了一个负的窄脉冲叠加在原来的波形上。
图11 75Ohm造成的反射开路端接造成的反射波具有相同幅度和极性,反射波叠加了二个、延迟的跳变波形。
图12 开路造成的反射认识到不好的端接匹配将带来波形失真很重要,低电容探头使用传输线的特性来减小输入电容,必须工作在特定的负载阻抗(典型值为50Ohm),并且也必须配合具有很好的50ohm 端接的高带宽示波器一起使用。
