低压配电系统接线方式

PE U V W L L
PE
如果用在供电距离很长时，供电线路对大地的分布电容就 不能忽视了。在负载发生短路故障或漏电使设备外壳带电时， 漏电电流经大地形成架路，保护设备不一定动作，这是危险的。 只有在供电距离不太长时才比较安全。
I
电源
电气设备
二、TT系统
TT系统就是电源中性点直接 接地、用电设备外露可导电部 分也直接接地的系统。通常将 电源中性点的接地叫做工作接 地，而设备外露可导电部分的 接地叫做保护接地。 TT系统中，这两个接地必须 是相互独立的。设备接地可以 是每一设备都有各自独立的接 地装置，也可以若干设备共用 一个接地装置。
(ቤተ መጻሕፍቲ ባይዱ)TN-S系统
TN-S系统中性线N与TT系统相 同。与TT系统不同的是， 用电设备外露可导电部分 通过PE线连接到电源中性 点，与系统中性点共用接 地体，而不是连接到自己 专用的接地体，中性线(N 线)和保护线(PE线)是分开 的。TN-S系统的最大特征 是N线与PE线在系统中性点 分开后，不能再有任何电 气连接，这一条件一旦破 坏，TN-S系统便不再成立 。
N
L1 L2 L3 N PE
PE U V W N L N
PE
三相设备
单相设备
单相插座
TN-S供电系统的特点如下：
（1）系统正常运行时，专用保护线上不有电流，只是工作零线上有 不平衡电流。 PE 线对地没有电压，所以电气设备金属外壳接零保护 是接在专用的保护线 PE 上，安全可靠。 （2）工作零线只用作单相照明负载回路。 （3）专用保护线 PE 不许断线，也不许进入漏电开关。 （4）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线 有重复接地，但是不经过漏电保护器，所以 TN-S 系统供电干线上也 可以安装漏电保护器。 （5）TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供 电系统。 由于传统习惯的影响，现在还经常将TN-S系统称为三相五线制系统， 严格地讲这一称呼是不正确的。按IEC标准，所谓“×相×线”系统 的提法，是另外一种含义，它是指低压配电系统按导体分类的形式。 所谓的“×相”是指电源的相数，而“×线”是指正常工作时通过电 流的导体根数，包括相线和中性线，但不包括PE线。按照这一定义， TN-S系统实际上是“三相四线制”系统或“单相二线制”系统。
N PEN
U V W N
PE L N
三相设备
单相设备
单相插座
TN-C-S供电系统的特点如下：
（1）TN-C-S 系统可以降低电动机外壳对地的电压，然而又不 能完全消除这个电压，这个电压的大小取决于 负载不平衡 的情况及 线路的长度。要求负载不平衡电流不能太大，而 且在 PE 线上应作重复接地。 （2）PE 线在任何情况下都不能进入漏电保护器，因为线路末 端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停 电。 （3）对 PE 线除了在总箱处必须和 N 线相接以外，其他各分 箱处均不得把 N 线和 PE 线相联， PE 线上不许安装开关 和熔断器。 实际上，TN-C-S 供电系统是在 TN-C 系统上临时变通 的作法。当三相电力变压器工作接地情况良好、三相负载比 较平衡时， TN-C-S 系统在施工用电实践中效果还是可行的 。但是，在三相负载不平衡、建筑施工工地有专用的电力变 压器时，必须采用 TN-S 方式供电系统。
TT系统的局限性：
1、当电气设备的金属外壳带电（相 线碰壳或设备绝缘损坏而漏电） 时，由于有接地保护，可以大大 减少触电的危险性。但是，低压 N 断路器（自动开关）不一定能跳 闸，造成漏电设备的外壳对地电 压高于安全电压，属于危险电压 。 2、当漏电电流比较小时，即使有 熔断器也不一定能熔断，所以还 需要漏电保护器作保护，困此 TT 系统难以推广。 3、TT 系统接地装置耗用钢材多， 而且难以回收、费工时、费料。
低压配电系统接地方式
主讲人：厂务部·沈思
总结提纲 总结提纲
低压配电系统的接地方式概述 一.IT系统
二.TT系统
三. TN系统

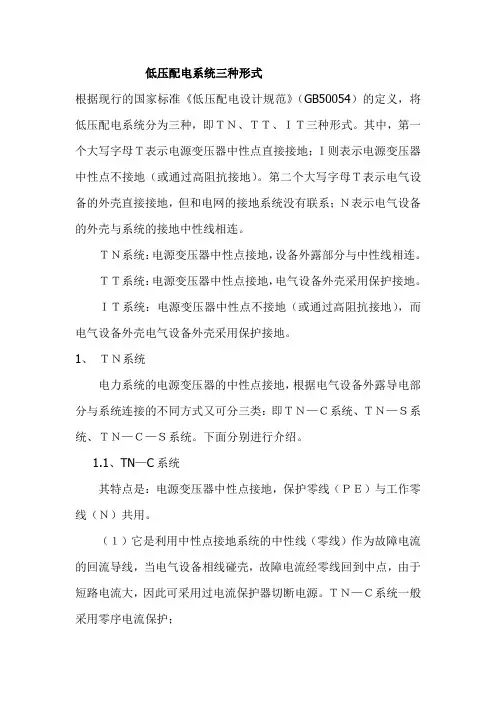

低压配电系统的接地方式概述 根据现行的国家标准《电压配电设计规范》，低 压配电系统有三种接地形式，即IT系统、TT系统、 TN系统 （1）第一个字母表示电源端与地的关系： T-电源端有一点直接接地 I-电源端所有带电部分不接地或有一点通过阻抗接地。 （2）第二个字母表示电气装置的外露可导电部分与 地的关系： T-电气装置的外露可导电部分直接接地，此接地点在 电气上独立于电源端的接地点； N-电气装置的外露可导电部分与电源端接地点有直接 电气连接。
（1）TN-C系统
TN-C系统如图所示，将 PE线和N线的功能综合起来， 由一根称为PEN线的导体同 N 时承担两者的功能。在用 电设备处，PEN线既连接到 负荷中性点上，又连接到
L1 L2 L3 PEN
PE U V W N L N
PE
设备外露的可导电部分。 由于它所固有的技术上的 种种弊端，现在已很少采 用，尤其是在民用配电中 已基本上不允许采用TN-C 系统。
三相设备
单相设备
单相插座
TN-C系统具有如下特点：
（1）设备外壳带电时，接零保护系统能将漏电电流上升为短 路电流，实际就是单相对地短路故障，熔丝会熔断或自动开关 跳闸，使故障设备断电，比较安全。 （2）TN-C方式供电系统只适用于三相负载基本平衡的情况， 若三相负载不平衡，工作零线上有不平衡电流，对地有电压， 所以与保护线所连接的电器设备金属外壳有一定的电压。 （3）如果工作零线断线，则保护接零的通电设备外壳带电。 （4）如果电源的相线接地，则设备的外壳电位升高，使中线 上的危险电位蔓延。 （5）TN-C系统干线上使用漏电断路器时，工作零线后面的所 有重复接地必须拆除，否则漏电开关合不上闸，而且工作零线 在任何情况下不能断线。所以，实用中工作零线只能在漏电断 路器的上侧重复接地。
三相设备
单相设备
单相插座
TT系统的使用：
TT系统由于接地装置就在设备附近，因此PE线断线的几率小 ，且容易被发现。 TT系统设备在正常运行时外壳不带电、故障时外壳高电位不 会沿PE线传递至全系统。因此，TT系统在适用于对电压敏感 的数据处理设备及精密电子设备进行供电；在爆炸与火灾危 险性场所等有优势。 TT 系统适用于接地保护占很分散的地方。
THANKS！
(3)TN-C-S系统
TN-C-S系统是，TN-C系统和TN-S系统的结合形式，在TN-C-S系统中， 从电源出来的那一段采用TN-C系统，因为在这一段中无用电设备， 只起电能的传输作用，到用电负荷附近某一点处，将EN线分开形成 单独的N线和PE线。从这一点开始,系统相当于TN-S系统。
配电箱 L1 L2 L3 N PE
一、IT系统 IT系统就是电源中性点不接地、 用电设备外露可导电部分直接接 地的系统。IT系统可以有中性线。 但IEC强烈建议不设置中性线 （因为如设置中性线，在IT系统 中N线任何一点发生接地故障， 该系统将不再是IT系统了）。
L1 L2 L3
IT系统中，连接 设备外露可导电部分 和接地体的导线，就 是PE线。
PE U V W N
三相设备
三、
TN系统
TN系统即电源中性点直接接地、设备外露可导电部分与 电源中性点直接电气连接的系统。 TN系统主要是靠单相碰壳故障变成单相短路故障（短路 电流是 TT 系统的 5.3 倍），并通过短路保护切断电源来 实施电击防护的。从电击防护的角度来说，单相短路电流大 或过电流保护器动作电流值小，对电击防护都是有利的。 TN 系统节省材料、工时，在我国和其他许多国家广泛 得到应用。TN 方式供电系统中，根据其保护零线是否与工 作零线分开而划分为TN-S系统、TN-C系统、TN-C-S系统三种 形式。
N
L1 L2 L3 N PE
PE U V W N L N PE
三相设备
单相设备
单相插座
TT 系统中负载 的所有接地均称 为保护接地
TT系统的特点
①共用接地线与工作零线没有电的联系； ②正常运行时，工作零线可以有电流，而专用保护线 没有电流。
N
L1 L2 L3 N PE
PE U V W N L N PE
