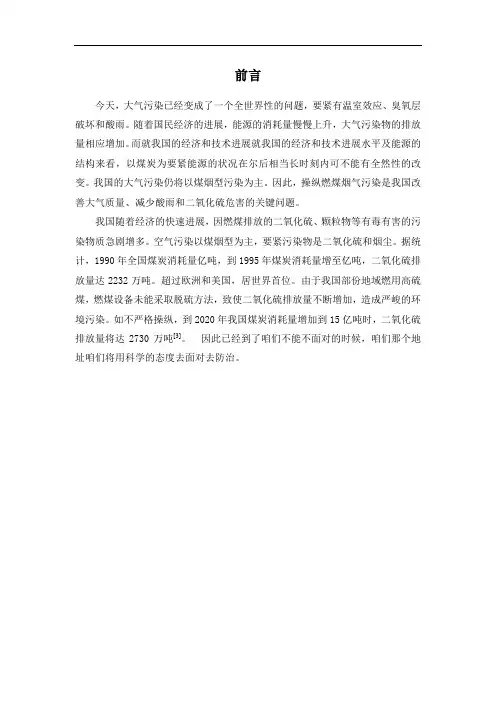

前言今天，大气污染已经变成了一个全世界性的问题，要紧有温室效应、臭氧层破坏和酸雨。
随着国民经济的进展，能源的消耗量慢慢上升，大气污染物的排放量相应增加。
而就我国的经济和技术进展就我国的经济和技术进展水平及能源的结构来看，以煤炭为要紧能源的状况在尔后相当长时刻内可不能有全然性的改变。
我国的大气污染仍将以煤烟型污染为主。
因此，操纵燃煤烟气污染是我国改善大气质量、减少酸雨和二氧化硫危害的关键问题。
我国随着经济的快速进展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。
空气污染以煤烟型为主，要紧污染物是二氧化硫和烟尘。
据统计，1990年全国煤炭消耗量亿吨，到1995年煤炭消耗量增至亿吨，二氧化硫排放量达2232万吨。
超过欧洲和美国，居世界首位。
由于我国部份地域燃用高硫煤，燃煤设备未能采取脱硫方法，致使二氧化硫排放量不断增加，造成严峻的环境污染。
如不严格操纵，到2020年我国煤炭消耗量增加到15亿吨时，二氧化硫排放量将达2730万吨[3]。
因此已经到了咱们不能不面对的时候，咱们那个地址咱们将用科学的态度去面对去防治。
1设计任务1.设计题目SHS20-25型锅炉高硫无烟煤烟气袋式除尘湿式脱硫系统设计锅炉型号：SHS20-25 即，双锅筒横置式室燃炉（煤粉炉），蒸发量20t/h，出口蒸汽压力25MPa设计耗煤量：h设计煤成份：C Y=72% H Y=6% O Y=4% N Y=1% S Y=3% A Y=10% W Y=4% ；V Y＝8％属于高硫无烟煤排烟温度：160℃空气多余系数＝飞灰率＝29％烟气在锅炉出口前阻力800Pa污染物排放依照锅炉大气污染物排放标准中2类区新建排污项目执行。
连接锅炉、净化设备及烟囱等净化系统的管道假设长度150m，90°弯头20个。
（1）依照燃煤的原始数据计算锅炉燃烧产生的烟气量，烟尘和二氧化硫浓度。
（2）净化系统设计方案的分析，包括净化设备的工作原理及特点；运行参数的选择与设计；净化效率的阻碍因素等。
大气污染控制工程脱硫课程设计报告万物生长
大气污染控制工程课程设计设计题目：10t/h燃煤锅炉烟气的脱硫工艺设计组名：万物生长组员：鹏飞、段仕旗、诚、夏炯阳、嘉诚、知博年级：工程1432系部：环境工程专业：环境工程完成时间：2015.11.3目录一、引言 (1)1.1 烟气除尘脱硫的意义 (1)1.2 设计目的 (1)1.3 设计任务及容 (1)1.4 设计资料 (2)二、工艺案的确定及说明 (3)2.1 工艺流程图 (3)2.2 基础资料的物料衡算 (3)2.3 工艺案的初步选择与确定 (5)2.4 整体工艺案说明 (5)三、主要处理单元的设计计算 (6)3.1脱硫设备设计 (7)3.1.1常见的烟气脱硫工艺 (8)3.1.2 比对脱硫技术 (10)3.1.3 脱硫技术的选择 (11)3.2湿法脱硫简介和设计 (12)3.2.1 基本脱硫原理 (13)3.2.2 脱硫工艺流程 (14)3.2.3 脱硫影响因素 (15)一、引言1.1烟气除尘脱硫的意义目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。
而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。
我国随着经济的快速发展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。
由于我国部分地区燃用高硫煤，燃煤设备未能采取脱硫措施，致使二氧化硫排放量不断增加，造成重的环境污染甚至已经直接影响到人们的身体健康。
因而已经到了我们不得不面对的时候，这里我们将用科学的态度去面对去防治。
该燃煤锅炉烟气的污染物主要是颗粒污染物和二氧化硫，且排放量比较大，所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。
通过设计合适的除尘脱硫系统对烟气进行处理，从而尽量使排放的烟气污染物浓度达标，而不至于污染环境和危害人体健康。
1.2设计目的通过本课程设计的综合训练，使环境工程专业学生掌握《大气污染控制工程》课程所要求的基本设计法，具备初步的大气污染控制工程案及设备的独立设计能力，锻炼学生查阅和收集专业资料和设计手册的技能，培养学生综合运用所学的理论知识独立分析和解决大气污染控制工程实际问题的实践能力。
大气除硫课程设计
大气除硫课程设计一、课程目标知识目标：1. 学生能理解大气中硫污染的来源、危害及防治措施，掌握大气除硫的基本原理。
2. 学生能够掌握大气除硫技术的主要方法，如湿法脱硫、干法脱硫等，并了解各自的优缺点。
3. 学生了解我国大气除硫政策及标准，知道大气硫污染对环境、健康及社会经济发展的影响。
技能目标：1. 学生能够运用所学知识分析和解决实际问题，设计简单的大气除硫方案。
2. 学生通过小组合作，能够收集、整理和分析大气除硫相关的资料，提高信息处理能力。
情感态度价值观目标：1. 培养学生关注环境保护，增强环保意识，形成可持续发展的观念。
2. 培养学生具备批判性思维，对我国大气除硫政策和技术有正确的认识和评价。
3. 学生能够认识到大气除硫的重要性，积极参与到防治大气污染的行动中，为改善环境质量贡献力量。
课程性质：本课程属于环境科学领域，结合化学、物理、工程等学科知识，旨在提高学生的环保意识和实践能力。
学生特点：高中生具有一定的环保知识基础，对大气污染问题感兴趣，具备一定的探究和合作能力。
教学要求：注重理论与实践相结合，引导学生关注现实问题，培养解决实际问题的能力。
在教学过程中，注重启发式教学，激发学生的思考和参与意识。
二、教学内容1. 大气硫污染概述- 大气硫污染的来源与危害- 我国大气硫污染现状及分布特点2. 大气除硫技术原理- 湿法脱硫技术：石灰石-石膏法、海水法等- 干法脱硫技术：活性炭吸附法、喷雾干燥法等- 其他脱硫技术：生物脱硫、氧化脱硫等3. 大气除硫技术应用与评价- 各类大气除硫技术的优缺点及应用场合- 大气除硫技术的选择与优化- 大气除硫设施运行与维护4. 我国大气除硫政策与标准- 大气污染防治法律法规- 大气硫排放标准及限值- 政策对大气除硫技术的影响5. 实践案例分析- 典型大气除硫工程案例介绍- 案例分析与讨论- 学生小组设计大气除硫方案教学内容安排与进度：第一课时：大气硫污染概述第二课时：大气除硫技术原理第三课时：大气除硫技术应用与评价第四课时：我国大气除硫政策与标准第五课时：实践案例分析与小组设计教学内容与教材关联性：本教学内容紧密结合教材，按照教材章节结构进行组织，确保学生能够系统地学习大气除硫相关知识。
大气污染本科生湿法烟气脱硫课程设计指导书
大气污染控制工程课程设计任务与指导书湿法钙基烟气脱硫吸收塔设计指导教师：胡辉教授班级：设计小组：一、设计任务与目的任务：完成某电厂湿法钙基烟气脱硫工艺流程中吸收塔设计。
目的：通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。
以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生分析问题、解决问题和独立工作的能力；进一步提高学生计算、绘图和编写说明书的基本技能。
二、设计内容和步骤：某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。
根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6℃极端最高气温：40.9℃极端最低气温：-9.9℃厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。
电厂有4台60MW的发电机组，占地面积25000m2。
电厂所用煤的组成成分：C 65.7%；灰分18.1%；S 1.7%；H 3.2%；水分9.0%；O 2.3%，每小时煤的用量90t，采用石灰石——石膏脱硫工艺流程，脱硫率要求为90%。
1. 根据上述资料，确定烟气量(锅炉燃烧的过剩空气系数取a=1.2,锅炉每小时用煤90t)、SO2含量和每天石灰石的消耗量(设系统钙硫比为1.2时，脱硫率达到90%)；2. 计算和设计各处理构筑物。
（1）吸收喷淋塔①确定吸收塔的大小，塔内气流速度以及停留时间；②根据烟气量确定循环浆液喷淋层数，除雾器层数（不超过3层）；③绘制1：50－1：200的吸收塔草图，标上各部分尺寸；（2）总平面图设计根据前述条件，绘制湿法烟气脱硫电厂的平面布置图(1：200—1：2000)：包括处理构筑物的平面布置及输配水管线的布置。
大气污染脱硫除尘课程设计
大气污染脱硫除尘课程设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN目录第一章绪论 0第二章设计概述 (1)设计任务 (1)相关排放标准 (1)设计依据 (2)第三章工艺设计概述 (3)方案比选与确定 (3)除尘方案的比选与确定 (3)脱硫方案比选和确定 (4)工艺流程介绍 (9)第四章工艺系统说明 (10)袋式除尘系统 (10)袋式除尘器的种类 (10)滤料的选择 (10)脱硫系统 (10)石灰石-石膏法 (10)石灰石、石灰浆液制备系统 (11)脱硫液循环系统 (11)固液分离系统 (11)第五章主要设备设计 (11)袋式除尘器设计计算 (11)过滤气速的选择 (11)过滤面积A (12)滤袋袋数确定n (12)除尘室的尺寸 (12)灰斗的计算 (12)滤袋清灰时间的计算 (13)脱硫设计计算 (13)浆液制备系统主要设备 (13)脱硫塔设计 (13)浆液制备中所需石灰的量 (14)浆液制备中所需水的量 (14)浆液制备所需乙二酸的量 (14)脱硫液循环槽（浆液槽）体积计算 (14)石灰贮仓体积计算 (15)第一章绪论随着经济和社会的发展，燃煤锅炉排放的二氧化硫严重的污染了我们赖以生存的环境。
由于中国燃料以煤为主的特点，致使中国目前大气污染仍以煤烟型为主，其中尘和酸雨危害最大。
随着环保要求的提高，焦化厂脱硫工艺急需完善。
焦化厂焦炉煤气中SO2及其粉尘对大气环境的污染问题日趋严重，甚至影响到我国焦化行业的可持续发展。
因此，对焦炉煤气进行脱硫除尘的净化处理势在必行。
炼焦技术是将煤配合好装入炼焦炉的炭化室，在隔绝空气的条件下通过两侧燃烧室加热干馏，经过一段时间后形成焦炭。
由此可以看出，在炼焦过程中将产生大量含有二氧化硫和粉尘的烟气，该废气若不经过处理直接排入大气中，不仅会对周围环境产生极大影响，而且导致了原物料的浪费，同时有损企业的形象，所以必须进行脱硫除尘处理。
因此将从炼焦炉出来的烟气经过管道收集，通过风机将其引入到脱硫除尘系统中去。
大气脱硫除尘完整课程设计书
目录第一章总论 (2)1.1 前言 (2)1.2 设计任务书 (2)1.2.1 设计题目 (2)1.2.2 设计目的 (3)1.2.3 设计原始资料 (3)1.2.4 设计内容和要求 (4)1.3 设计依据和原则 (4)第二章除尘器系统 (5)2.1 方案确定与认证 (5)2.2 工艺流程描述 (5)第三章主要及辅助设备设计与选型 (5)3.1 烟气量、烟尘和二氧化硫浓度的计算 (5)3.1.1 标准状态下理论空气量 (5)3.1.2 标准状态下理论烟气量 (6)3.1.3 标准状态下实际烟气量 (6)3.1.4 标准状态下烟气含尘浓度 (7)3.1.5 标准状态下烟气中二氧化硫浓度的计算 (7)3.2 除尘器的选择 (7)3.3 除尘器、风机、烟囱的位置及管道布置 (9)3.3.1 各装置及管道布置的原则 (9)3.3.2 管径的确定 (10)3.4 烟囱的设计 (10)3.4.1 烟囱高度的确定 (10)3.4.2 烟囱的抽力 (12)3.5 系统中烟气温度的变化 (12)3.5.1 烟气在管道中的温度降 (12)3.5.2 烟气在烟囱中的温度降 (12)3.6 系统阻力的计算 (13)3.6.1 混合气体产物的量，混合气体的密度 (13)3.6.2 摩擦压力损失 (13)3.6.3 局部压力损失 (14)3.7 风机和电动机的计算 (18)3.7.1 风机风量的计算 (18)3.7.1 风机风压的计算 (18)3.7.2 电动机功率的计算 (19)第四章附图................................................................................................. 错误!未定义书签。
4.1 脱硫除尘工艺流程图........................................................................ 错误!未定义书签。
大气污染控制工程课程设计——锅炉烟气除尘脱硫处理
⼤⽓污染控制⼯程课程设计——锅炉烟⽓除尘脱硫处理⽬录1 设计任务书 (2)1.1课程设计题⽬ (2)1.2设计原始资料 (2)1.3执⾏标准 (2)2 设计⽅案的选择确定 (2)2.1除尘系统选择的相关计算 (2)2.1.1⽤煤量计算 (2)2.1.2烟⽓量、烟尘和⼆氧化硫浓度的计算 (3)2.2数质量衡算、处理效率及达标验算 (4)2.2.1⼤⽓污染物排放限值 (4)2.2.2计算实现达标排放、污染治理设备及⼯艺处理效率需达到的理论值0 (5)2.3旋风除尘器设计 (5)2.3.1除尘效率 (5)2.3.2⼯作状况下烟⽓流量 (5)2.3.3旋风除尘器的尺⼨ (6)2.4脱硫吸收塔（喷淋吸收空塔）的设计 (8)2.4.1⼯况下烟⽓中⼆氧化硫浓度的计算 (9)2.4.2喷淋塔 (9)2.4.3新鲜浆料及浆液量的确定 (11)3 确定除尘器、风机、烟囱的位置及管道布置 (12)3.1各装置及管道布置的原则 (12)3.1.1管径的确定 (12)3.2烟囱的计算 (13)3.2.1烟囱⾼度的确定 (13)3.2.2烟囱直径的计算 (13)3.2.3烟囱的抽⼒ (14)3.3系统阻⼒的计算 (14)3.3.1摩擦压⼒损失 (15)3.3.2局部压⼒损失 (15)3.3.3系统总阻⼒ (15)3.4风机和电动机的选择及计算 (15)3.4.1标准状态下风机风量的计算 (15)3.4.2风机风压的计算 (16)3.4.3电动机功率的计算 (16)参考⽂献 (17)1.设计任务书 1.1课程设计题⽬试根据设计原始资料，对锅炉烟尘进⾏污染控制系统设计，实现达标排放。
1.2. 设计原始材料1、锅炉炉型与型号：(1)某⼚使⽤锅炉为⽣产系统提供过热蒸汽，炉型为链条炉，额定蒸汽量分别为1、2、4 t/h ，(2)锅炉为⽣产系统提供过热蒸汽，炉型为抛煤机炉，额定蒸汽量分别为6、8、10t/h ； (3)某电⼚发电机组为12万kw ，锅炉为煤粉炉，⼩时燃煤量15、18、20t/h ，烟⽓温度423K 。
大气污染控制课程设计采用电除尘器和湿式脱硫技术来处理高硫无烟煤
目录1 绪论 (1)1.1设计背景 (4)1.2脱硫除尘技术简介 (4)1.2.1除尘技术 (4)1.2.2电除尘器工作原理及特点 (5)1.2.3脱硫技术 (6)1.2.4湿式石灰法工作原理及特点 (6)2电除尘器与湿式石灰法的运行条件及参数 (8)2.1影响电除尘器效率的因素 (8)2.2电除尘器运行参数 (8)2.3电除尘器的结构工艺 (9)2.4影响脱硫效率的因素 (9)2.5湿式石灰法的运行参数 (10)2.6湿式石灰法的工艺流程图 (12)3火电厂高硫无烟煤烟气电除尘器湿式脱硫计算 (12)3.1原始数据 (12)3.2基础燃烧计算 (13)3.2.1基础需氧量及烟气量的计算 (13)3.2.2烟气中各组分的浓度计算 (14)3.3电除尘器结构设计计算 (16)3.3.1电除尘器的结构计算 (16)3.3.2电除尘器总体计算 (18)3.4湿式石灰法脱硫工艺的设计计算 (19)3.4.1 由物料平衡得反应参数 (19)3.4.2吸收塔的设计计算 (20)3.4.3喷淋层的设计 (20)3.4.4除雾器的设计 (20)3.4.5储液槽的设计计算 (21)3.4.5吸收塔总高计算 (21)3.5烟囱的计算 (22)3.5.1烟囱高度计算 (22)3.5.2烟囱的进出口内径计算 (24)3.5.3烟囱阻力计算 (25)3.6管道及风机计算 (26)3.6.1管道直径计算 (26)3.6.2管道系统阻力的计算 (26)3.6.3风机的设计计算 (27)3.6.4系统总阻力的计算 (28)4达标分析 (29)4.1排放浓度角度 (29)4.2排放速率角度 (30)4.3从排放总量角度 (30)5设计感受........................................................................... 错误！未定义书签。
参考文献.............................................................................. 错误！未定义书签。
大气污染控制工程脱硫课程设计万物生长
大气污染控制工程课程设计报告大气污染控制工程课程设计设计题目：10t/h燃煤锅炉烟气的脱硫工艺设计组名：万物生长组员：吕鹏飞、段仕旗、王诚、夏炯阳、刘嘉诚、何知博年级：工程1432系部：环境工程专业：环境工程完成时间：2015.11.3目录一、引言 (1)1.1 烟气除尘脱硫的意义 (1)1.2 设计目的 (1)1.3 设计任务及内容 (1)1.4 设计资料 (2)二、工艺方案的确定及说明 (3)2.1 工艺流程图 (3)2.2 基础资料的物料衡算 (3)2.3 工艺方案的初步选择与确定 (5)2.4 整体工艺方案说明 (5)三、主要处理单元的设计计算 (6)3.1 脱硫设备设计 (7)3.1.1 常见的烟气脱硫工艺 (8)3.1.2 比对脱硫技术 (10)3.1.3 脱硫技术的选择 (11)3.2 湿法脱硫简介和设计 (12)3.2.1 基本脱硫原理 (13)3.2.2 脱硫工艺流程 (14)3.2.3 脱硫影响因素 (15)大气污染控制工程课程设计报告引言1.1烟气除尘脱硫的意义目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。
而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。
我国随着经济的快速发展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。
由于我国部分地区燃用高硫煤，燃煤设备未能采取脱硫措施，致使二氧化硫排放量不断增加，造成严重的环境污染甚至已经直接影响到人们的身体健康。
因而已经到了我们不得不面对的时候，这里我们将用科学的态度去面对去防治。
该燃煤锅炉烟气的污染物主要是颗粒污染物和二氧化硫，且排放量比较大，所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。
通过设计合适的除尘脱硫系统对烟气进行处理，从而尽量使排放的烟气污染物浓度达标，而不至于污染环境和危害人体健康。
1.2设计目的通过本课程设计的综合训练，使环境工程专业学生掌握《大气污染控制工程》课程所要求的基本设计方法，具备初步的大气污染控制工程方案及设备的独立设计能力，锻炼学生查阅和收集专业资料和设计手册的技能，培养学生综合运用所学的理论知识独立分析和解决大气污染控制工程实际问题的实践能力。
大气污染控制工程课程设计指导书
大气污染控制工程课程设计指导书一、课程设计目的本课程设计是《大气污染控制工程》课程实践性教学环节之一。
通过本设计使学生巩固所学的大气污染控制方面的知识，了解废气处理工程设计的基本内容，加强工程设计能力的训练，提高综合运用本课程知识以及其它课程中所学的知识，解决废气处理与计算的处理工程实际问题的能力。
二、设计内容和要求课题一1. 根据煤耗量计算锅炉排烟量、烟尘及SO2浓度。
2. 净化系统设计方案的分析确定。
3. 设计计算和选择相应的除尘设备和脱硫塔：确定除尘器和塔类型、规格，并确定其主要运行参数。
4. 管网布置及计算：确定各装置的位置及管道布置，并计算各管段的管径、长度、烟囱高度和出口以及系统总阻力。
5. 风机及电机的选择设计：风机类型、型号及电动机的种类、型号和功率。
课题二1. 集气罩类型选择和设计2. 填料塔的设计计算3. 管网布置及计算：确定各装置的位置及管道布置，并计算各管段的管径、长度、烟囱高度和出口以及系统总阻力。
4. 风机及电机的选择设计：风机类型、型号及电动机的种类、型号和功率。
三、设计步骤（一）．烟气量计算1.理论空气量的计算标准状态下碳的完全燃烧反应方程式为：C ＋O 2 → CO 2 ⇒ 12kgC ＋22.4m 3O 2 → 22.4 m 3CO 2由此可得1kg 碳完全燃烧时需要1.867 m 3氧气，并产生1.867 m 3 CO 2。
1kg 燃料中包含有C Y 碳，因而1kg 燃料中碳完全燃烧必需的氧气量为1.867C Y m 3。
同理可得1kg 燃料中氢完全燃烧时必需的氧气量为5.56H Y m 3，硫完全燃烧时必需的氧气量为0.7S Y m 3。
燃料燃烧时，1kg 燃料本身释放出的氧气量在标准状态下的容积为0.7O Y m 3。
综上可得1kg 燃料完全燃烧时所需外界供应的氧气量为：203o 1.867C 5.560.70.7m /kg Y Y Y Y V H S O =++-式中20o V ——标准状态下理论需氧量，m 3/kg ； C Y 、H Y 、S Y 、 O Y ——为烟气中所含各元素的质量分数。
大气污染控制工程课程设计说明书(完整版附图纸)
式中 C——标准状态下烟气含尘浓度， mg / m3 ；
Cs ——标准状态下锅炉烟尘排放标准中规定值， mg / m3 。
1
200 2.48 103
0.9193
91.93%
（2） 除尘器工况烟气流量
第 9页 共 21页
郑州航空工业管理学院土木建筑工程学院环境工程专业环境治理课程设计
通过课程设计进一步消化和巩固本课程所学内容，并使所学的知 识系统化，培养学生运用所学理论知识进行大气污染控制系统方案设 计的初步能力。结合前续课程《大气污染控制工程》的内容，运用各 种污染物的不同控制、转化、净化原理和设计方法，进行除尘、除硫、 脱氮等大气污染控制工程设计，从课程设计的目的出发，通过设计工 作的各个环节，达到以下教学要求：
郑州航空工业管理学院土木建筑工程学院环境工程专业环境治理课程设计
环境治理课程设计说明书
课程设计题目：某燃煤采暖锅炉房烟气除尘系统设计 指导教师：彭伟功 院 系：土木建筑工程学院
专 业：环境工程 姓 名：孙秀枝 学 号：070508127 日 期：2010-12-6
第 1页 共 21页
郑州航空工业管理学院土木建筑工程学院环境工程专业环境治理课程设计
第 7页 共 21页
郑州航空工业管理学院土木建筑工程学院环境工程专业环境治理课程设计
课程设计计算书
1.烟量气、烟尘和二氧化硫浓度的计算
（1） 标准状态下理论空气量
Qa 4.76 1.867C Y 5.56H Y 0.7S Y 0.7OY (m 3/ kg)
式中 CY，HY，SY，OY——分别为煤中各元净化的基本原理，主要污染物的
典型净化工艺流程和设备；设计、选择和运行大气污染净化系统；
湿法脱硫毕业设计
湿法脱硫毕业设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN***学院毕业设计说明书年处理1亿M3烟气湿法脱硫工艺设计PROCESSING DESIGN OF THE WET PROCESS FLUE GAS DESULFURIZATION WHICH CAN DISPOSE 1 BILLION M3 EVERY YEAR系别***系专业***班级 **班学号 **姓名**指导教师**摘要本设计针对毕业设计任务书中所给出的烟气含量和脱硫要求，结合我国烟气脱硫的技术现状而设计出的一套较完备的烟气脱硫系统。
做此设计的目的是为烟气脱硫技术的国产化积极的作准备。
本设计的主要内容：介绍了现有的烟气脱硫的工艺并进行分析之后决定了系统的脱硫方法为湿式石灰石-石膏法。
介绍了一些主要的脱硫装置和类型，比较选择之后确定了吸收塔的类型、流程。
对湿式石灰石-石膏烟气脱硫工艺的各个子系统进行了介绍并大致确定了本工艺中选用各子系统的的处理流程、装置和设备。
设计了各设备的物料流量，操作压力，做了设备的选型。
对所设计的烟气脱硫工艺进行了技术经济分析。
关键词：湿法石灰石－石膏法烟气脱硫物料衡算设备选型技术经济分析AbstractAccording to the composition of the Flue Gas and the desurfurizationrequest,combining with existing FGD technical process in our nation,this article designed a set of adequate FGD purpose of this artical is that do some prepares for the designing process of the FGD of our own country.This article's main work are:Analyzed and compared existing FGD technology of domestic and overseas ,chose the Limestone-Gypsum Wet Method Desurfurization Technology for Fume main equipment of the desurfurization ,then decided the type and the diagram flow of the the arrangment of system's popes , design the equipment’s ma terial flow, operating pressure made selection of equipment, Carried out economic and technical analysis of the FGD system designed. Key words: Limestone-Gypsum Wet Method Flue Gas Desulfuration Material Accounting Selection of equipment Technical and Economic Analysis目录1绪论 ·········································································································错误!未定义书签。
除尘-《大气污染》课程设计指导书
一、课程设计的目的通过课程设计进一步消化和巩固本课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。
通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。
二、课程设计计算说明1、烟气量、烟尘和二氧化硫浓度的计算 （1）标准状态下理论空气量Q a ’=4.76×(1.867C Y +5.56H Y +0.7S Y -0.7O Y ) (m 3/kg)式中：C Y , H Y , S Y , O Y －分别为煤中各元素所含的质量分数。
（2）标准状态下理论湿烟气量（设空气含湿量12.93g/m 3）Q ’s =1.867(C Y +0.375S Y )+11.2H Y +1.24W Y +0.016Q ’a +0.79Q ’a +0.8N Y (m 3/kg)式中：Q ’a －标准状态下理论空气量，m 3/kg ； W Y －煤中水分所占质量分数，%；N Y －N 元素在煤中所占质量分数，％。
（3）标准状态下实际烟气量Q s =Q ’s +1.016(a -1) Q ’a (m 3/kg)式中：a －空气过量系数 Q ’s －标准状态下理论烟气量，m 3/kg ；Q ’a －标准状态下理论空气量，m 3/kg 。
注意：标准状态下烟气流量Q 以m 3/h 计，因此，Q = Q s ×设计耗煤量 （4）标准状态下烟气含尘浓度sYsh Q A d C ∙=(kg/m 3) 式中：d sh －排烟中飞灰占煤中灰分（不可燃成分）的质量分数，排放因子，％； A Y －煤中灰分（不可燃成分）的含量，％；Q s －标准状态下实际烟气量，m 3/kg 。
（5）标准状态下烟气中二氧化硫浓度的计算6108.022⨯⨯=sY SO Q S C (mg/m 3)式中：S Y －煤中含可燃硫的质量分数；Q s －标准状态下燃煤产生的实际烟气量，m 3/kg 。
《大气污染控制工程(上)》课程实验指导书
七、思考题 (1)湍球塔的优缺点有哪些？ (2)湍球塔设计时应注意哪些问题 ? 备注： 湍球塔的主要设计参数 (1)填料球：球径、球的比重、球的材料 ①球径 国外资料中推荐球的直径是 25～76mm， 多采用乒乓球大小的球， 其球径为 38mm。 其依据一般以下式为准： D ≥10 d 式中：D——塔径，mm； d——球径，mm。 ②球的比重 小球比重一般选用 0.15～0.65 之间。操作压力大，应选取比重较大的球，必要时可 以在床层中采用大小不同的球来增加压降，或采用不同比重的球。 ③球的材料 小球的材料取决于介质的性质和操作条件。要求耐磨、耐蚀、耐温、耐压，目前多 采用聚乙烯和聚丙烯，也可以借鉴国外经验，使用不锈钢、铝或玻璃钢及其它新型材料 做成的薄壳球。 (2)静止床层高度 (最低静高 )、空隙率及球数 1)静止床层的高度 经验表明静止床层高度 H 静 与板间距 H 板 保持如下关系：
Ps 9.8 p (1 ) H s ， Pf 40n 10G 2.5
式中： p —填料球的密度，kg/m3；
—填料球空隙率，%；
6
Hs—单段静止床层高度，m；
G —最小流化速度，m/s；
n—湍球塔的段数。 湍球塔的阻力 P 由下式计算： P 9.8 p (1 ) H s PL 40n 10G 2.5 。 湍球塔的辅助结构 (1)支撑板及挡网 1)花板的开孔率及孔径 花板起着支撑小球的作用；由于气速较大，花板还具有拦液作用，其开孔率一般为 45%～60%，其孔径不应大于球径的 2/3。板孔可采用三角形排列。 2)挡网 为了防止小球被气体带走，可以采用挡网，其开孔率应比筛板开孔率大。 (2)除雾器 (3)气体分布室 气体分布室的高度主要取决于气体进口与花板之间为保证气体均匀分布所需的必 要距离，一般情况下气体进口与花板之间的距离不低于 0.2m。
某市2×300-MW火电机组湿法脱硫工艺设计--课程设计说明书
1.摘要火电机组脱硫工艺处理技术在国内火电机组烟气脱硫工程中得到了大量的应用，这些脱硫工艺处理技术基本都是从国外发达国家引进的。
我们在引进过程中，不断地消化和吸收国外先进的脱硫技术，并通过一些火电机组脱硫工程示范项目的建设，逐渐掌握这些技术，同时完成脱硫装置的国产化，最终填补国家在环境保护中有关大气污染处理技术上的空白。
针对国内火电机组的实际情况，约９５％的火电厂采用湿法烟气脱硫技术，采用干法烟气脱硫技术的火电机组比较少，在湿法烟气脱硫技术中，基本上都采用石灰石．石膏法脱硫技术，原因是该技术成熟稳定，应用业绩最多且国内石灰石矿产量丰富，作为吸收剂的成本非常低。
该处理技术分为三个主要部分：一是烟气与脱硫吸收剂进行化学反应的部分，该部分是脱硫工艺的重点，主要有烟气的引入系统，原烟道、净烟道、烟道密封空气、烟道档板、烟气换热器和增压风机等；用于液体和气体进行化学反应的反应器吸收塔、浆液再循环系统、氧化风机系统和吸收塔除雾器等。
二是脱硫剂制备部分，主要有石灰石接收系统、石灰石输送系统和石灰石储存设备：石灰石磨制系统，湿式球磨机系统、石灰石浆液箱等。
三是脱硫副产品的处理部分，主要有石膏一级脱水系统旋流设备、石膏二级脱水系统真空皮带脱水机、石膏输送系统和储存系统等。
2.我国烟气脱硫技术概况2.1三类脱硫技术湿法脱硫技术、干法脱硫技术和半干法脱硫技术。
湿法脱硫技术是应用得最广泛、工业业绩最多、运行稳定和技术成熟性最好的脱硫技术。
2.2湿法脱硫技术2.2.1电子束氨法脱硫技术：电子束氨法脱硫技术简称ＥＡ—ＦＧＤ技术，以氨作为脱硫脱硝剂，氨与烟气中的二氧化硫和硝化物混合后，在电子束的作用下生成硫酸氨和硝酸氨。
生成的硫酸氨和硝酸氨可以作为肥料，不产生二次污染。
2.2.2氨法脱硫技术氨法脱硫工艺（ＮＡＤＳ）是近年来发展的一项新的湿法脱硫技术，具有低投资，低能耗的特性。
氨法是用氨水洗涤含Ｓ０２的废气，形成（Nth）2SO3-NH)HsO3吸收液体系，该溶液中（Ｎ出）2SO3对SO2具有很好的吸收能力，它是氨法中的主要吸收剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大气污染控制工程课程设计任务与指导书
湿法钙基烟气脱硫吸收塔设计
指导教师：胡辉教授班级：设计小组：
一、设计任务与目的
任务：完成某电厂湿法钙基烟气脱硫工艺流程中吸收塔设计。
目的：通过该设计，使学生能够综合运用课堂上学过的理论知识和专业知识。
以巩固和深化课程内容；熟悉使用规范、设计手册和查阅参考资料，培养学生分析问题、解决问题和独立工作的能力；进一步提高学生计算、绘图和编写说明书的基本技能。
二、设计内容和步骤：
某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。
根据当地气象台多年气象资料统计，其特征值如下：
累年平均气压：1011.0hPa
累年最高气压：1038.9hPa
累年最低气压：986.6hPa
累年平均气温：17.6℃
极端最高气温：40.9℃
极端最低气温：-9.9℃
厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。
电厂有4台60MW的发电机组，占地面积25000m2。
电厂所用煤的组成成分：C 65.7%；灰分18.1%；S 1.7%；H 3.2%；水分9.0%；O 2.3%，每小时煤的用量90t，采用石灰石——石膏脱硫工艺流程，脱硫率要求为90%。
1. 根据上述资料，确定烟气量(锅炉燃烧的过剩空气系数取a=1.2,锅炉每小时用
煤90t)、SO2含量和每天石灰石的消耗量(设系统钙硫比为1.2时，脱硫率达到90%)；
2. 计算和设计各处理构筑物。
（1）吸收喷淋塔
①确定吸收塔的大小，塔内气流速度以及停留时间；
②根据烟气量确定循环浆液喷淋层数，除雾器层数（不超过3层）；
③绘制1：50－1：200的吸收塔草图，标上各部分尺寸；
（2）总平面图设计
根据前述条件，绘制湿法烟气脱硫电厂的平面布置图(1：200—1：2000)：包括处理构筑物的平面布置及输配水管线的布置。
生产性辅助建筑物（鼓风机房、浆液泵房、配电间、锅炉房、机修间、化验室、仓库等）及生活福利建筑（办公室、车库、宿舍、食堂、传达室等）的布置。
具体要求：
①平面布置应尽量紧凑，在规定的范围内结合远期发展布置，并应考虑施工
上的方便。
②平面布置中应考虑事故排除和超越管。
③厂内应有道路通向各构筑物，以便运输；合理布置上、下水管、空气管、
蒸气管、电缆等管线。
④厂内应充分绿化，以改善卫生条件和美化环境。
三、设计成果：
1.设计说明书
①整理后的说明书应编有章节目录，设计任务来源，原始资料和设计要求放在最前，分组表随其后，各人在分组表中划定自己的设计条件。
②处理构筑物的设计与计算应按流程的先后次序分章节编写。
③对所采用的设计数据（反映了设计者的设计思想及设计原则）应做必要的说明。
1说明书要求A4开纸，用钢笔书写或打印（正文宋体、小四号字，1.5×行距），草图要求按比例.
2.设计计算书——各构筑物的计算过程、主要设备（如吸收塔、等）的选
取等；
3.图纸要求
①总平面图比例1：200—1：2000，并附有图例，建筑物名称及必要的说
明。
②其他图按已有说明给出。
四.设计基础资料：
各小组及个人任务见分组表。
五.主要参考资料
[1] 郝吉明, 马广大. 大气污染控制工程(第二版). 北京: 高等教育出版社, 2002.
[2] 吴忠标. 大气污染控制工程. 杭州: 浙江大学出版社, 2001.
[3] 魏先勋等. 环境工程设计手册(修订版). 长沙: 湖南科学技术出版社, 2002.
[4] 刘天齐. 三废处理工程技术手册(废气卷). 北京: 化学工业出版社，1999.
六、湿法钙基烟气脱硫课程设计报告要求
（一）课程设计文本结构
1、课程设计任务书
2、课程设计目录
3、课程设计正文
4、致谢
5、附录
6、参考文献
(二)对以上内容的要求
1．第1条的要求由指导教师把关
2．文本每页右下角必须有页码，目录中必须标明页码。
3．课程设计正文内容序号为：一、二、三、…；⒈、⒉、⒊、…；(1)、(2)、(3)、...。
湿法钙基烟气脱硫课程设计要求表述详细和计算精确。
要求论理正确、论据确凿、逻辑性强、层次分明、表达确切。
对设计过程中所获得的主要的数据、现象进行定性或定量分析，得出结论和
推论。
4．致谢：简述自己通过湿法烟气脱硫课程设计报告的体会，并对指导教师以及协助完成报告的有关人员表示谢意。
5．参考文献：为了反映文稿的科学依据和作者尊重他人研究成果的严肃态度以及向读者提出有关信息的出处，正文中应按顺序在引用参考文献处的文字右上角用［］标明，［］中序号应与“参考文献”中序号一致，正文之后则应刊出参考文献，并列出只限于作者亲自阅读过的最主要的发表在公开出版物上的文献。
参考文献的著录，按著录/题名/出版事项顺序排列：
期刊——著者，题名，期刊名称，出版年，卷号(期号)，起始页码。
书籍——著者，书名、版次(第一版不标注)，出版地，出版者，出版年，起始页码。
7．文字要求：文字通顺，语言流畅，无错别字，一般情况下应采用计算机打印成文。
8、图纸要求：图面整洁，布局合理，线条粗细均匀，圆弧连接光滑，尺寸标注规范，使用计算机绘图。
胡辉电子邮箱（问题和电子文件请寄此邮箱）：hqh08@。
