有线电视基础知识工程技术第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。
我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。
前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。
各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。
干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。
干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。
用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。
用户分配网络结构有树枝型、星型、混合型三种结构。
光接收机：作用是将干线系统传输的光信号转变成电信号。
放大器：作用是将电缆的衰减进行放大补偿。
放大器分为60伏内供电和220伏市电两种。
我们网络现用的以60伏内供电为主。
放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。
入户电平值应在65--80db,我们现在对于施工队的要求是70db 正负3db.电缆：我们系统现在所用的电缆有-9、-7、-5三种。
（1）-9电缆主要运用于放大器之间传输。
（2）-7电缆主要运用于放大器到用户分配端之间。
（3）-5电缆主要运用于分支、分配器到用户电视之间。
系统内电缆的阻抗值为75（欧姆）。
二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统10万户以上B系统10万户以下有线系统频率分为：300兆（MHZ）550兆（MHZ）750兆（MHZ）860兆（MHZ）1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。
有线电视工程技术概述
它通常与电视机连接，将有线 电视信号转换为适合电视机显
示的格式。
机顶盒还具备一些额外的功能 ，如节目指南、数字音频广播
等。
电缆调制解调器
电缆调制解调器是一种用来解 调有线电视信号的设备。
它通常用于将有线电视信号转 换为可以在计算机上使用的IP 数据流。
电缆调制解调器可以与计算机 直接连接，或者通过路由器等 网络设备连接。
近年来，随着光纤技术的进步，有线电视工程技术逐渐实现光纤 到户，提供了更高质量的宽带服务。
系统组成
前端系统
包括信号接收、处理、调制等设备 ，将接收到的电视信号进行处理并 调制为适合传输的信号。
传输系统
包括光纤、同轴电缆、微波等传输 设备，将调制后的电视信号进行传 输。
分配系统
包括分支器、分配器等设备，将传 输来的电视信号进行分配，将信号 分配给用户。
微波传输系统
微波传输
微波传输系统利用微波进行信号传输，具有抗干扰能力 强、传输距离远等优点。
微波收发信机
微波传输系统中需要使用微波收发信机进行信号的收发 。
信号调制与解调
在微波传输系统中，需要对信号进行调制和解调操作， 以实现信号的发送和接收。同时还需要进行频率合成等 操作，以实现多路信号的复用传输。
03
缺点
同轴电缆传输系统的成本较高，同时需要进行复杂的安装和维护工作
。
光缆传
光缆传输系统
光缆是一种利用光信号进行传输 的介质，由光纤和护套组成。光 缆传输系统利用光纤的折反射原 理来传输信号，具有传输距离远 、容量大、抗干扰能力强等优点 。
优点
光缆传输系统的传输距离远、容 量大、抗干扰能力强，同时具有 较高的信号质量和安全性。
有线电视技术培训
网络传输设备
包括同轴电缆、光缆、放 大器等设备，用于传输电 视信号。
终端设备
包括电视机、机顶盒等设 备，用于接收和显示电视 信号。
有线电视的发展历程和趋势
发展历程：有线电视 起源于20世纪50年代 ，最初用于传输黑白 电视信号，后来逐渐 发展到传输彩色电视 信号和数字电视信号 。
发展趋势
高清化：随着人们对 电视画面清晰度要求 的提高，有线电视正 向高清化方向发展。
定性。
常见故障排查和维修方法
信号问题
检查线路是否接触良好，信号接收设备是否正常工作。 如果问题依然存在，可以尝试更换信号接收设备或联系 技术支持。
电视机故障
检查电视机与接收设备的连接是否正常，电视机设置是 否正确。如果问题依然存在，可以尝试重新启动电视机 或联系技术支持。
网络连接故障
检查网络连接设置是否正确，网络线路是否畅通。如果 问题依然存在，可以尝试重新启动接收设备或联系技术 支持。
06
有线电视的未来发展
高清电视和超高清电视的发展
高清电视
高清电视是指分辨率达到1920x1080的电视，它能够提供更清晰、更逼真的观看体验。高清电视在有 线电视行业中得到了广泛应用，已经成为主流。
超高清电视
超高清电视是指分辨率更高的电视，通常达到3840x2160的分辨率。超高清电视能够提供更加清晰、 更加逼真的观看体验，是未来有线电视发展的重要方向。
安装步骤和注意事项
安装前的准备
在安装前应详细了解系统 的组成、功能和安装步骤 ，并准备好所需的设备和 材料。
安装过程中的规范
在安装过程中应遵循相关 规范和标准，确保系统的 安全和稳定运行。
安装后的调试
在安装完成后应进行系统 的调试，确保各设备正常 运行，满足用户需求。
有线电视基础知识

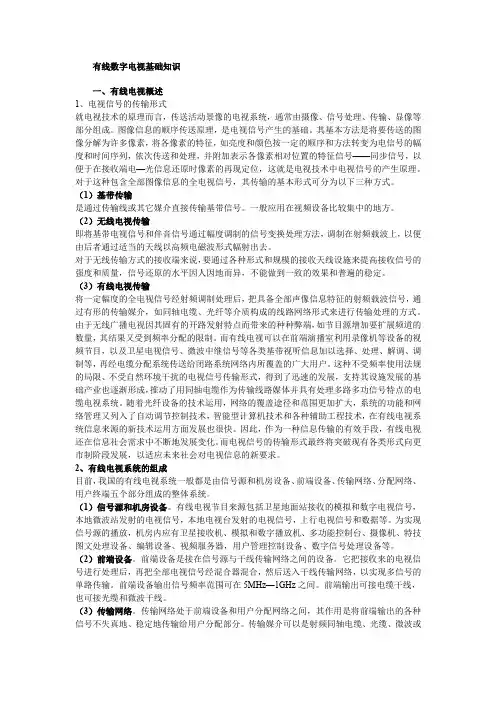

有线数字电视基础知识一、有线电视概述1、电视信号的传输形式就电视技术的原理而言，传送活动景像的电视系统，通常由摄像、信号处理、传输、显像等部分组成。
图像信息的顺序传送原理，是电视信号产生的基础。
其基本方法是将要传送的图像分解为许多像素，将各像素的特征，如亮度和颜色按一定的顺序和方法转变为电信号的幅度和时间序列，依次传送和处理，并附加表示各像素相对位置的特征信号——同步信号，以便于在接收端电—光信息还原时像素的再现定位，这就是电视技术中电视信号的产生原理。
对于这种包含全部图像信息的全电视信号，其传输的基本形式可分为以下三种方式。
（1）基带传输是通过传输线或其它媒介直接传输基带信号。
一般应用在视频设备比较集中的地方。
（2）无线电视传输即将基带电视信号和伴音信号通过幅度调制的信号变换处理方法，调制在射频载波上，以便由后者通过适当的天线以高频电磁波形式幅射出去。
对于无线传输方式的接收端来说，要通过各种形式和规模的接收天线设施来提高接收信号的强度和质量，信号还原的水平因人因地而异，不能做到一致的效果和普遍的稳定。
（3）有线电视传输将一定幅度的全电视信号经射频调制处理后，把具备全部声像信息特征的射频载波信号，通过有形的传输媒介，如同轴电缆、光纤等介质构成的线路网络形式来进行传输处理的方式。
由于无线广播电视因其固有的开路发射特点而带来的种种弊端，如节目源增加要扩展频道的数量，其结果又受到频率分配的限制。
而有线电视可以在前端演播室利用录像机等设备的视频节目，以及卫星电视信号、微波中继信号等各类基带视听信息加以选择、处理、解调、调制等，再经电缆分配系统传送给闭路系统网络内所覆盖的广大用户。
这种不受频率使用法规的局限、不受自然环境干扰的电视信号传输形式，得到了迅速的发展，支持其设施发展的基础产业也逐渐形成，推动了用同轴电缆作为传输线路媒体并具有处理多路多功信号特点的电缆电视系统。
随着光纤设备的技术运用，网络的覆盖途径和范围更加扩大，系统的功能和网络管理又列入了自动调节控制技术，智能型计算机技术和各种辅助工程技术，在有线电视系统信息来源的新技术运用方面发展也很快。
有线电视技术
3、分配系统： 分配系统实际上是一个信号有线分配网络，由有源器件延长放大器、分配放大器和无源器件；如分配器、分支器、终端盒以及电缆等组成。 在分配系统中，分支、分配线路多采用星型呈放射状分布，其特点是行程短，放大器少，覆盖效率高，经济合理。 分配系统的一般方式：3－1、分配－分配方式： 定义： 如果电缆的长度相同，则各输出电平也相同。 这种分配方式的优点是信号损失小，缺点是当某一路出现空载时对其它几路信号的影响较大。3－2、分之方式（又称串接方式） 为了使各用户端的电平相等，靠近放大器的分支器选分支损耗大一点的，靠近终结电阻的分支器损耗要小一点的。3－3、分支－分配方式： 这是上述两种方式的组合。
3、微波： 微波传输适用于地形复杂（例如跨越河流和山脉等）、建筑物和街道的分布使得架设光缆困难的地区，这时可以采用微波传输技术实现电视广播覆盖。同时微波传输还具有投资少、建网时间短。便于维护等特点。 现在大多数有线电视系统采用光缆和同轴电缆混合传输（HFC）,其中光缆用于干线传输，一般是星形结构；电缆用于分配系统，一般是树形结构。还有的系统用微波和同轴电缆混合传输的，这时在前端输出端设有光发射机和微波发射机，在接收端设有光接收机和微波接收机。
线路延长放大器：用途：线路延长放大器用于补偿支线电缆的损耗，可以2～3级相连。楼洞放大器：用途：楼洞放大器用于线缆传输的最后一级放大器，在它的后面是无源 的分配网络。另外： 它们按传输的上限频率不同，又可分为330MHz、550MHz、750MHz等，还有一种用于全频道（1～56频道）系统（隔频传输）的干线放大器，其上限频率为860MHz，称为全频道放大器。 隔频传输的全频道放大器虽然工作频带宽，但其它性能和技术指标较差，仅适合用于短距离传输。 还有注意的地方是干线放大器的输出形式也不完全相同；它们大致有3钟。第一种：平坦输出型：指的是干线放大器的输入端加电缆全部均衡量的均衡器，在干线放大器的输出端各个频道输出电平相等。第二种：全倾斜型干线放大器：指的是放大器输入端各个频道电平虽然相等，但输出端电平随着频率的增高而增高。
有线电视基础知识
有线数字电视基础知识一、有线电视概述1、电视信号的传输形式就电视技术的原理而言，传送活动景像的电视系统，通常由摄像、信号处理、传输、显像等部分组成。
图像信息的顺序传送原理，是电视信号产生的基础。
其基本方法是将要传送的图像分解为许多像素，将各像素的特征，如亮度和颜色按一定的顺序和方法转变为电信号的幅度和时间序列，依次传送和处理，并附加表示各像素相对位置的特征信号——同步信号，以便于在接收端电—光信息还原时像素的再现定位，这就是电视技术中电视信号的产生原理。
对于这种包含全部图像信息的全电视信号，其传输的基本形式可分为以下三种方式。
（1）基带传输是通过传输线或其它媒介直接传输基带信号。
一般应用在视频设备比较集中的地方。
（2）无线电视传输即将基带电视信号和伴音信号通过幅度调制的信号变换处理方法，调制在射频载波上，以便由后者通过适当的天线以高频电磁波形式幅射出去。
对于无线传输方式的接收端来说，要通过各种形式和规模的接收天线设施来提高接收信号的强度和质量，信号还原的水平因人因地而异，不能做到一致的效果和普遍的稳定。
（3）有线电视传输将一定幅度的全电视信号经射频调制处理后，把具备全部声像信息特征的射频载波信号，通过有形的传输媒介，如同轴电缆、光纤等介质构成的线路网络形式来进行传输处理的方式。
由于无线广播电视因其固有的开路发射特点而带来的种种弊端，如节目源增加要扩展频道的数量，其结果又受到频率分配的限制。
而有线电视可以在前端演播室利用录像机等设备的视频节目，以及卫星电视信号、微波中继信号等各类基带视听信息加以选择、处理、解调、调制等，再经电缆分配系统传送给闭路系统网络内所覆盖的广大用户。
这种不受频率使用法规的局限、不受自然环境干扰的电视信号传输形式，得到了迅速的发展，支持其设施发展的基础产业也逐渐形成，推动了用同轴电缆作为传输线路媒体并具有处理多路多功信号特点的电缆电视系统。
随着光纤设备的技术运用，网络的覆盖途径和范围更加扩大，系统的功能和网络管理又列入了自动调节控制技术，智能型计算机技术和各种辅助工程技术，在有线电视系统信息来源的新技术运用方面发展也很快。
有线电视技术规范培训资料
一、光纤1、光纤通信：十一光波作载波，以光缆作为传输路线的通信系统。
2、光纤通信的优点： (1)传输频带宽、通信容量大。
(2)传输损耗大。
(3)不受电磁干扰。
(4)线径细，分量轻。
(5)资源丰富(6)挠性好。
(7)不怕潮湿，耐高压，抗腐蚀。
(8)安全保密。
二、光纤色谱光纤色谱是光缆接续中的基准，在光缆接续过程中应有统一的接续顺序，根据YD/T901-2001 中规定：1、束管中光纤的色谱：注解： a:束管中光纤不足 12 芯时，色谱从 1 号连续使用。
b: 标准色谱中， 6 号白色也可用自然色代替,称为色谱 W。
c: 12 号也可用为天蓝色。
2、光缆中束管得色谱如下：注解： 1 管为领色，如 1 管无光纤挨次按顺序向下罗列。
三、单模与多模1、单模光纤：光以单一路径通过这种光纤。
以激光器为光源尺寸：( 1 ) 8/125um (2) 9/125um (3) 10/125um优点：单模光纤相比于多模光纤可支持更长传输距离，在 100MBPS 的以太网以至这行的 1G 千兆网，单模光纤都可支持超过 5000m 的传输距离。
单模传输示意图2、多模光纤：光以多重路径通过这种光纤。
以发光二极管或者激光器为光源。
尺寸：( 1 )欧洲：50/125um ( 2)美国：62.5/125特点：传输稳定，网络造价便宜。
缺点：传输距离短，多模光纤最长可支持2000 米的传输距离，而于1GpS 千兆网中，多模光纤最高可支持550 米的传输距离。
多模传输示意图光跳线光跳线规格大体分为以下几种：1、FC 圆型带罗纹(配线架上用的最多)2、SC 卡接式方型(路由器交换机上用的最多)3、ST 卡接式圆型4、合用于有线电视中的两种光跳线(1) FC/APC (2) SC/APCPC 微球面研磨抛光APC 呈8 度角并做微球面研磨抛光二、光纤适配器光纤适配器 (又名法兰盘 ),是光纤活动连接器对中连接部件。
系列产品包括： FC.SC. ST. LC. MTRJ. 广泛应用于光配线架 (ODF) . 光纤通信设备 . 仪器等。
有线电视基础知识_2022年学习资料
电视广播的频道配置-*地面电视广播能够使用的无线电频率主要有48.5~-108MHz,167~223MHz 470~566MHz,606~-958MHz四个频段。-2017/9/16
顿道纺流-沫示-1、标准频道分布-48.572.5-223-470-566-006-958-768-He、调频广播-9710g-3、增补频道-111t67-221-4图-606-2017/9/16
*有线电视网络发展经历了全同轴电缆网—HFC（光电-混合网—最终将发展成全光网、全数字、全p的融有-线电视 计算机网、通讯网络三网一体的网络。
有线电视系统的基本组成-*任何有线电视系统无论其规模大小如何、繁简程-度怎样，均可视为由四部分组成。-*信 源、前端、传输系统、用户分配网-2017/9/16
基本概念-电磁波的极化-电磁波可分为线极化波和圆极化波。-线极化波又可分垂直极化波和水平极化波。-垂直极化 多用于中波广播、移动通讯、卫星电视广-播等。-水平极化波大多用于短波广播、地面电视广播、调频-广播、卫星电 广播等。-圆极化波广泛应用于卫星通信中
无线电波波段分段表-序-频段名称-频率围-波段名称-波长范围-号-1-极低频-3-30赫-HZ-极长波-1 000-1000万米-2-超低频-30-300赫Hz-超长波-1000-100万米-特低频-300-300 赫H五-特长法-100-10万米-4-甚低频LF-3-30千赫（五）-甚长波-101万米-5-低频（红F0-300千赫Hz-10000-1000米-b-中频-MF-300-3000千赫z-中波-1000-100 -7-高频HF-330兆赫MHz-短波-10010米-8-甚高频VHF-30-300兆赫-MHZ-米波-1 -1米-9-特高频-UHE-分米波-1-0.1米-微-超高频-SHF-厘米波-0.1-0.01米-11-极 频-EHF-3-30吉赫Gz-毫米波-0.01-0.001米-12-至高频-30-300吉赫Gz-丝米波.001-0.0001米-300-3000吉赫GH五
有线电视技术规范培训资料
有线电视技术具有传输质量稳定、信号覆盖范围广、传输容量大等优点，同时也具备一些缺点，如传输距离受限、信号易受干扰等。
特点
有线电视技术的定义
早期有线电视技术
早期的有线电视技术主要采用模拟信号传输方式，通过同轴电缆传输电视信号，随着数字化技术的发展，这种传输方式逐渐被淘汰。
数字化有线电视技术
随着数字化技术的发展，有线电视技术逐渐实现了数字化转型，采用数字信号传输方式，提高了信号的传输质量和稳定性，同时也增加了传输容量。
频率响应
表示设备对不同频率信号的处理能力，单位为dB。
信号电平
表示信号的强度，单位为dB。
噪声电平
表示设备的噪声水平，单位为dB。
测试方法
采用专门的测试仪器对设备的性能指标进行测量和测试。
失真度
表示设备对信号失真的程度，单位为%。
04
有线电视信号接收与处理技术
接收器
将卫星信号进行下变频和放大，将其转换为较低频段的信号以便传输和处理。
公共应用
有线电视技术还可在公共领域应用，如城市公共安全监控、远程教育、医疗等领域，满足不同公共需求。
有线电视技术的应用场景
02
有线电视技术规范基础知识
定义
有线电视技术规范是指对有线电视系统的规划、设计、建设、运营和管理提供指导和技术依据的一系列标准、规范和规定。
作用
有线电视技术规范是保障有线电视系统高质量、高效率、高可靠性和安全运行的重要保障，同时也是实现有线电视产业可持续发展的必要条件。
02
01
有线电视网络的设计步骤和要点
了解用户分布、地形地貌、建筑物和树木等环境因素，确定最佳信号覆盖范围。
现场勘查
根据用户需求和现场条件，选择合适的传输方式、频率、功率和电缆类型。
有线电视基础1
有线电视基础技术知识1.什么是有线电视？2.有线电视有什么优点？住在城市的人都有体会，由于高楼大厦的多径反射和折射，收看电视时有严重的重影，即使是住在电视发射台附近也是如此。
远离电视台的地方，因为信号比较微弱，收看电视时雪花很大。
有线电视系统中就没有这个问题，只要设计合理，安装施工可靠，电视信号的质量是可以保证的，既不会有重影，也不会有雪花。
每个电视节目都要占有一个频道，建立电视台时为了避免和邻近地方的电视信号发生相互干扰，能够选择采用的频道是不多的，也就是说一个地方不能同时发射很多的电视频道。
有线电视系统中由于电视信号是封闭在电缆中的，不会对系统外面产生干扰，频道可以充分利用，因此有线电视系统中可以同时传送几十套节目供用户选择。
这是有线电视的最主要的两个优点。
3.有线电视分成几类？按传输信号的媒介来分，可以分成电缆的、光缆的和多路微波的。
按使用的电视信号的频段来分，可以分为全频道系统、米波系统、300MHz系统、450MHz系统以及550MHz系统。
按是否采用邻近频道来分，可以分为隔频系统和邻频系统。
还可以分为单向传输系统和双向传输系统。
4.什么是MATV？MATV就是公用天线，它是为了改善收看电视的效果，集中接收开路电视信号，经放大后用电缆向一栋或几栋住宅的用户分配传输的系统。
公用天线系统在英语中是Community Antenna Teievision，缩写也是CATV，容易和有线电视混淆，许多国家将公用天线命名Master Antenna Tv，缩写为MATV。
5.什么是米波波段？频率大于30MHz，等于或小于300MHz的电磁波的波长在10米和1米之间，因此将这一波段叫米波波段，也叫VHF波段或甚高频频段，这个波段的电磁波波长在米的数量级。
在电视频道中，13频道以下的属于米波波段。
6.什么是分米波波段？频率大于300MHz，等于或小于3000MHz的电磁波的波长在1米到0.1米之间，所以将这一波段叫分米波波段，也叫UHF波段或超高频频段，这个波段的电磁波波长在分米的数量级，在电视频道中，13频道以上属于分米波波段。
有线电视技术知识培训
有线电视技术知识培训1. 引言有线电视技术是一种通过有线电缆传输信号的电视传输技术。
它提供了更高的信号质量、更多的电视频道选择以及更稳定的信号传输。
本文将介绍有线电视技术的基本原理、设备要求以及常见问题解决方法，旨在为需要进行有线电视技术培训的人员提供一个基础的学习材料。
2. 有线电视技术基础知识2.1 信号传输原理有线电视技术通过电缆传输电视信号。
信号从信源经过放大和调制，通过有线电缆传输到家庭的电视机。
传输过程中，需要注意信号的衰减、干扰等因素，以保证接收到的信号质量。
2.2 设备要求在进行有线电视技术安装和配置时，需要一些特定的设备。
主要包括有线电缆、信号放大器、调制器和解调器等。
这些设备的选购和配置需要根据实际情况进行。
2.3 信号调制和解调有线电视信号在传输前需要进行调制，以适应信号传输的要求。
而在接收端，信号需要进行解调才能正常显示。
3. 有线电视技术故障排除在使用过程中，有时会遇到一些故障需要进行排除。
以下是一些常见的故障和解决方法：3.1 画面质量差若发现有线电视画面质量差，可以从以下几个方面进行排查：•检查信号放大器和调制器的连接是否松动。
•检查电缆质量是否良好，是否有损坏。
•调整调制器的参数，适应当前的信号传输环境。
3.2 无法接收电视频道若无法接收到电视信号，可以检查以下几个方面：•检查信号源是否正常播放信号。
•检查电缆连接是否松动或损坏。
•重启解调器，确保其正常工作。
3.3 信号干扰有线电视信号容易受到干扰影响，表现为画面有花屏、杂音等情况。
解决方法包括：•检查信号接头是否松动，有无外界干扰。
•调整信号放大器的增益，以改善信号质量。
•更换更好的屏幕屏蔽的电缆，减少干扰。
4. 结论本文介绍了有线电视技术的基本原理、设备要求以及故障排除方法。
有线电视技术在现代家庭生活中发挥着重要的作用，掌握相关知识和技能对于提高用户的电视观看体验至关重要。
希望通过本文的培训，读者对有线电视技术有了更深入的了解，能够更好地应对相关问题。
有线电视基础知识讲座
CATV基础知识讲座一有线电视系统维护的目标是保证系统正常工作。
正常工作的标准是保持系统的技术性能指标不低于验收规则中所测量的水平。
维护的内容实际上包括两个方面，一是已经发生故障后的修理，二是未发生故障时的预防护理。
其中，预防护理比故障修理更重要，然而，往往有许多人忽略了这一点，只忙于修理，而忽视了日常护理，殊不知在某种程度上护理可避免修理，因而应以维护为主，以检修为辅，切实做好有线电视系统的维护工作，尽量减少系统的检修工作量。
维护应从以下几个方面着手。
2.1前端的维护前端是整个系统的核心，日常维护的好坏决定系统的质量。
前端的解调器、调制器和频道处理器以及各种放大器、衰减器等设备，有的在室外工作，有的在室内工作，对环境要求较高，要清洁无尘，要配置空调和高质量的稳压电源;各部分之间的连接都要注意查看，确保工作正常;前端输出电平应定期测量，为以后对系统进行分析留下第一手数据。
下面就各部位的具体维护内容作以介绍。
2.1.1卫星地面接收设备的日常维护卫星地面接收站建在室外，长期受雨淋日晒,为了保证卫星地面接收系统向有线电视台（站）提供高质量的卫星电视信号，必须做好日常维护。
每个卫星电视接收系统都可以分为3部分：机械部分，包括固定件、抛物面天线、结源支架和喇叭天线;机电部分，包括调节器、极化选择器;电路部分，包括低噪声前置放大器、下变频器。
当这些设备投入运行后，往往对室外单元的维护有些忽视，总认为天线是机械结构，发生故障较少,而且一旦有了故障，例如接收信号的信噪比下降接收效果变差时，只会联想到电器的电路部分，而很少怀疑天线的方位或仰角偏离正常位置（尤其是无自动跟踪功能的天线系统），这种情况多半发生在设备投入工作半年左右时间内，习惯上总认为天线刚刚架设不久，不会发生故障，实际上恰恰是因为支架的各部分支撑点受力不均，经过一定时间后，因各地环境和气候条件不一、风力强弱不同等，使整个抛物面晃动的程度不同，使得抛物面正常位置发生改变。
有线电视系统工程技术规范
检查项目：包括线路连接、设备运行状况、信号源质量等
维修项目：包括线路更换、设备维修、信号源优化等
常见故障的排除方法
信号中断：检查线路连接，更换损坏的部件
画面模糊：调整信号源，检查线路和设备
声音异常：检查音频设备，调整音量和音质
设备过热：检查散热系统，清理灰尘和杂物
网络连接问题：检查网络设置，修复网络故障
智能化趋势
智能搜索：快速找到用户感兴趣的节目
智能广告：根据用户行为推送相关广告
智能终端：支持语音控制、人脸识别等功能
智能推荐：根据用户喜好推荐节目内容
汇报人：
感谢观看
有线电视系统采用模拟信号传输，通过同轴电缆将信号传输到用户终端。
信号传输过程中，采用多路复用技术，将多个信号合并传输，提高传输效率。
信号传输过程中，采用纠错技术，对传输过程中的信号进行纠错，保证信号传输的准确性。
信号接收原理
添加标题
添加标题
添加标题
添加标题
信号传输：有线电视系统通过电缆、光缆等传输介质将信号传输到用户终端
01
添加章节标题
02
有线电视系统的概述
有线电视系统的定义
有线电视系统是一种通过电缆、光缆等传输媒介，将电视信号传输到用户终端的电视系统。
有线电视系统包括前端设备、传输网络和用户终端三个部分。
前端设备负责接收、处理和分发电视信号，传输网络负责将前端设备输出的信号传输到用户终端，用户终端负责接收和显示电视信号。
电源故障：检查电源连接，更换损坏的电源设备
预防性维护的重要性
提高用户体验，保障服务质量
减少维修成本，降低运营成本
降低故障率，提高系统稳定性
延长设备使用寿命
07
有线电视工程技术
2.2网络传输设备及材料
2.2.1干线放大器 ❖ 补偿和均衡干线电缆的衰减特性和温度特性，使传
输信号（正向传输信号）保持适当的电平，在分配 点将干线传输信号功率分出一部分，馈给分配系统。 目前基本不用。 ❖ 基本特征是中等增益、中等输出电平、工作在宽频 带、具有好的频响（±0.25dB）和良好的非线性失 真性能。 ❖ 技术参数要求符合：国家标准GB/T11318.8-1996 《电视和声音的电缆分配系统设备与部件》。 2.2.2光纤放大器 ❖ 光纤放大器是一种不用再生调制信号而直接放大光 信号的设备，只用于1550nm 光信号的放大。 ❖ 分为：半导体激光放大器、喇曼光纤放大器和掺铒 光纤放大器（EDFA）。
本章总结
❖ 了解有线电视传输的几种实现方式 ❖ 掌握几个基本、重要概念：信号传输的
衰减与均衡，非线性指标（失真） ，工 作频带。
第二章有线电视传输设备及其特性参数
2.1前端信号传输设备 2.1.1电视调制器 ❖ 将信号源的视频信号和音频信号转换成符合有关
制式标准要求的射频信号输出。 ❖ 分为：模拟调制器和数字调制器。 模拟调制器：直接调制式和中频调制式。 ❖ 技术参数要求符合：国家标准GB/T11318.3-1996
有线电视 系统技术
目录
1
有线电视工程技术基础
Hale Waihona Puke 2 有线电视传输设备及其特性参数
3
有线电视系统的设计
4
有线电视系统的测量

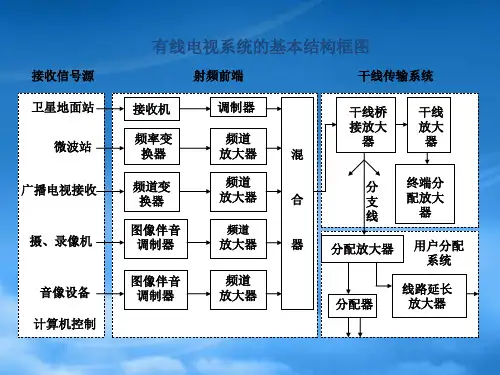

典型的CATV网络拓扑图
前 端
光纤传 输网络
用户分配 网络
有线数字电视系统典型结构图
前端信源子系统
数字/模拟 信号源
编码器组
卫星信号
卫星接 收机组
SDH/DWDM /IP网络
【专业介绍】有线电视工程技术专业介绍
【专业介绍】有线电视工程技术专业介绍有线电视工程技术专业介绍一、专业概述专业名称：有线电视工程技术专业代码：590213有线电视工程技术专业面向广播电视及有关行业，培育具备有线电视网络的施工能力、广播电视传输设备的加装、采用、保护和管理能力的高级技术应用性专门人才。
广播电视设备加装技术、调试和保护，能够娴熟利用仪表测试各参数的能力；广播电视工程实行、工程概预算基本建设及工程非政府管理能力；光传输设备的加装、调试和保护能力；广播电视网络规划和优化步骤和实行过程。
有线电视工程技术专业介绍二、培养目标有线电视工程技术专业面向有线电视系统设备生产、网络运营类企业、以及与数字电视技术有关岗位，培育思想品德杰出、身体健康有效率、心理素质较好、具备坚实的电子电路设计与制作、数字电视网络基础知识，掌控有线电视网络铺设与检测、前端设备调试技术、具有有线电视设备和网络系统运转、检测、保护等核心职业能力的高技能人才。
有线电视工程技术专业介绍三、培养要求有线电视工程技术专业了解四、主要课程计算机制图、网页设计与制作、计算机程序设计（c）、计算机网络技术、实用电工学、电子电路技术a、通信系统原理、微机系统与接口技术、电视原理与数字电视、有线电视网络技术、机顶盒原理及维修、综合布线系统、交互电视与宽带接入网、非线性编辑系统、广播电视设备、线路工程及概预算。
有线电视工程技术专业了解五、劳动力方向有线电视工程技术专业毕业生面向在各级各类广播电视传输系统企事业单位及数字网络通信单位，从事广播电视等信号传播发送、监测、播控、维护、以及广播电视传输设备的使用、维护和管理等技术支持工作；广播电视和通信网络工程安装、调试与工程施工工作。
有线电视工程技术专业了解六、劳动力前景有线电视分配网工程施工按实施时间的不同及作业内容的不同主要包含以下几个方面：小区楼外管道预埋施工、楼内管网预埋施工、穿线安装调试及信号开通施工。
这几部分工作其中楼内管网预埋施工一般交由开发单位或直接交由该小区的水电安装单位施工，按一定的价格标准结算，一般不进行招标，其余工作有的外包施工单位，有的由公司工程部门施工，各地都不一样，从严格工程管理、加强工程考核角度，所有工程施工环节应视同外包，进行管理、考核、结算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视基础知识工程技术有线电视基础知识工程技术第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。
我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。
前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。
各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。
干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。
干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。
用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。
用户分配网络结构有树枝型、星型、混合型三种结构。
光接收机：作用是将干线系统传输的光信号转变成电信号。
放大器：作用是将电缆的衰减进行放大补偿。
放大器分为60伏内供电和220伏市电两种。
我们网络现用的以60伏内供电为主。
放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。
入户电平值应在65--80db,我们现在对于施工队的要求是70db正负3db.电缆：我们系统现在所用的电缆有-9、-7、-5三种。
（1）-9电缆主要运用于放大器之间传输。
（2）-7电缆主要运用于放大器到用户分配端之间。
（3）-5电缆主要运用于分支、分配器到用户电视之间。
系统内电缆的阻抗值为75（欧姆）。
二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统10万户以上B系统10万户以下有线系统频率分为：300兆（MHZ）550兆（MHZ）750兆（MHZ）860兆（MHZ）1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。
内导体（电缆的芯线）的分类有：空芯铜管、实芯铜棒、铜包铝棒、铜包钢棒等几种。
我们现在使用的为以下几种类型：干线传输运用的为铜包铝线、分之线和入户电缆运用的为铜包钢线。
2、绝缘介质（就是电缆中的锡纸层和泡沫层）。
3、外导体（就是电缆中的网线，术语为屏蔽层）分为：金属管状（一般为铝管）、金属带装（一般为铝带缠绕）、编织网（一般为铝镁合金的编织网线）这种是我们网络所用的电缆。
特性：抗击外界干扰，防止电缆信号的泄露。
4、护套（就是电缆的外皮）。
（2）同轴电缆的分类及命名方式1、干线电缆：我们运用的为-9电缆，其电缆的外径为9MM（毫米）2、支线电缆：我们运用的为-7电缆，其电缆的外径为7MM（毫米）3、用户分配电缆：运用的为-5电缆，其电缆的外径为5MM（毫米）命名方式（忽略）`二、同轴电缆的特性1、电缆的特性阻抗为75欧姆2、衰减特性：频率越高，衰减越大；频率越底，衰减越小。
例：750兆系统下对于最高频率（就是我们现在运用的系统网络）-9电缆每一百米衰减为9db-7电缆每一百米衰减为11db-5电缆每一百米衰减为15db3、温度变化对电缆的衰减特性：温度越高，衰减越大；温度越低，衰减减小。
温度升高一度，电缆每米的衰减量在原有的基础上增加0.002db。
4、电缆的使用期限：当电缆的衰减高于正常衰减值的10%-15%时应更换电缆。
通常使用期限为7—20年之间。
第三节有线电视的三大技术指标一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是 5.75MHZ，在常温下所产生的噪声功率是 2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
根据以上所述，一条由多个放大器串接而成的CATV电缆网络，后一级放大器的输入载噪比肯定比前一级放大器输入载噪比低，这就是为什么在有些CATV系统中，为保证载噪比的指标，越后级的放大器的输入电平要求就越高的原因。
多级同一型号放大器串接链路载噪比的计算公式是：C/N=Vi-F-10lgn-2.4（db）Vi为输入电平；F为放大器的噪声系数；n是串接的放大器级数；2.4是常温下的热噪声功率。
二、CATV系统的非线性失真在整个CATV网络系统中，使用了大量的有源器件，如电缆放大器、光收发机等，这些有源器件都会产生非线性失真，这些非线性失真的结果会在系统上产生很多新的频率分量，称之为产物。
如果这些产物落在播出频道带内，就会对这些频道的图象产生干扰，如图象拉丝、网纹干扰、“雨刷”干扰、“串象”等，根据对图象的干扰表现方式，非线性失真可分为交扰调制干扰（又称交调失真）和相互调制干扰（又称互调失真）两类。
所谓交扰调制干扰是当CATV系统同时传送两个载频不同的调幅波时，通过系统的有源器件会使这两个射频信号相互作用而使电视机通带内的有用信号受到通带外的干扰信号的调制而形成的干扰。
其特点是：1、当收到有用信号时，才出现干扰，有用信号消失则干扰信号也消失。
2、干扰信号远大于有用信号时，会造成“阻塞”（此时电视机看不到任何图象）。
3、干扰频率与信号频率的间隔可以是任意的。
4、只有调幅信号才会产生交调干扰。
5、当两个以上的输入信号之一的幅度大到足以使放大器工作到饱和状态时就可能产生交调干扰。
所以，交调干扰的大小，反映了放大器处理信号的线性能力（即放大器的动态范围）。
所谓相互干扰或相互调制，是由两个以上的频率成分差拍（加或减）后产生新的频率分量，这些新的频率分量和任一输入信号的频率都不同，但当它落在某一输入信号的频带中间就会形成相互干扰。
相互干扰在图象上表现为一种网纹干扰。
互调干扰和交调干扰一般是同时发生的。
任何一个有非线性失真的设备（如放大器），在正常的使用情况下，它的输出电压和输入电压的关系可用下式近似表示：U0=K1Ui+K2Ui2+K3Ui3其中K2Ui2称为二阶项，K3Ui3称为三项上式中U0是输出电压，Ui是输入电压。
现在假设有两个信号A和B同时输入，那末输入信号的表达式：Ui=ACOSω1t+BCOSω2t输出电压：U0=K1(ACOSω1t+BCOSω2t)+k2(ACOSω1t+BCOSω2t)2+K3(ACOSω1t+BCOSω2t)3上式的第一项是我们需要的信号，它将输入信号Ui放大了K1倍。
第三项（叫三阶项）K3(ACOS ω1t+BCOSω2t)3展开如下：=K3(A3COS3ω1t+B3COS3ω2t+3AB2COS2ω2t COSω1t+3A2BCOS2ω1tCOSω2t)=K3[3/4A3COSω1t+3/4B3COSω2t+A3/4COS3ω1t+B3/4COS3ω2t+3/4A2BCOS(2ω1±ω2)t+3/4 AB2COS(2ω2±ω1)t+3/2AB2COSω1t+3/2A2BC OSω2t]在上式中，含有COS3ω1t和COS3ω2t的项是三次谐波项，称为三次谐波产物。
含有（2ω1±ω2）和（2ω2±ω1）的项是差拍项，称为三次差拍产物。
这些项都有可能落入正常频道之中形成互调干扰，所以，我们将式中的这些谐波项和差拍项所产生的频率分量落入到正常频道中的那部分产物称为三阶互调产物，这三种产物之和我们称为组合三次差拍，简称CTB。
式中的最后两项的频率仍然是基本频率，而不是新产生的频率，所以不属于互调，但是它们的幅度上不但有本频道的电视信号，而且有其它频道的电视信号。
如K3*3/2AB2COSω1t项，它是A 频道的基本频率ω1，所以在收看A频道时肯定能收到这一项的产物。
但是它的幅度上存在B2项，因此出现了B频道信号，造成两个图象同时出现在屏幕上的串象现象。
所以这两项为交扰调制干扰项。
CTB产物的分布是这样的，落入工作频道内的CTB产物中的大部分，一般群集在某一两个特定的频率上，在这两个频率上可以群集几十、几百甚至上千个失真产物。
这个特定的频率我们称为CTB的主要群集点频率。
在相邻等间隔的那些频道（如DS6—DS12、Z1—Z37）中，图像载频就是这些频道CTB产物的主要群集点频率，在图像载频上群集的CTB数量，中间频道最多，随着频道的升高或降低，都逐渐减少，呈对称或接近对称。
在DS1—DS3和DS4、DS5中，CTB的数量较少，分布较为分散。
在DS13—DS22中（550MHZ 系统），CTB产物主要部分集中在图像载频和+1MHZ两处，这两个频率都是CTB的主要群集点频率。
随着频道的升高，图像载频上CTB 产物数量是先增加后减少，中间最多，两头减少呈对称。
在+1MHZ处，则是逐渐减少的。
二阶项：K2（ACOSω1t+BCOSω2t）2将此式展开=K2[A2/2+B2/2+A2/2COS2ω1t+B2/2COS2ω2t+ ABCOS(ω1±ω2)t]式中A2/2、B2/2是直流项（低频项），可通过电容去滤除，第三、第四项是二次谐波项（称二次谐波产物），第五、六项是差拍项（称差拍产物），总的来看，后面四项都是新产生的频率项，只要它们落入正常频道之内就形成互调干扰。
