三比值法的基本原理及方法
三比值法的基本原理及方法
三比值法的基本原理及方法大量的实践证明，采用特征气体法结合可燃气体含量法，可做出对故障性质的判断，但还必须找出故障产气组分含量的相对比值与故障点温度或电场力的依赖关系及其变化规律。
为此，人们在用特征气体法等进行充油电气设备故障诊断的过程中，经不断的总结和改良，国际电工委员会（IEC）在热力动力学原理和实践的基础上，相继推荐了三比值法和改良的三比值法。
我国现行的DL/T722-2000《导则》推荐的也是改良的三比值法。
一、三比值法的原理通过大量的研究证明，充油电气设备的故障诊断也不能只依赖于油中溶解气体的组分含量，还应取决于气体的相对含量；通过绝缘油的热力学研究结果表明，随着故障点温度的升高，变压器油裂解产生烃类气体按CH4→C2H6→C2H4→C2H2的顺序推移，并且H2是低温时由局部放电的离子碰撞游离所产生。
基于上述观点，产生以CH4/H2，C2H6/CH4，C2H4/C2H6，C2H2/C2H4的比值为基础的四比值法。
由于在四比值法中C2H6/CH4的比值只能有限地反映热分解的温度范围，于是IEC降其删去而推荐采用三比值法。
随后，在人们大量应用三比值法的基础上，IEC对与编码相应的比值范围、编码组合及故障类别做了改良，得到目前推荐的改良三比值法（以下简称三比值法）。
由此可见，三比值法的原理是：根据充油电气设备内油、绝缘在故障下裂解产生气体组分含量的相对浓度与温度的相互依赖关系，从5种特征气体中选取两种溶解度和扩散系数相近的气体组成三对比值，以不同的编码表示；根据表2－11的编码规则和表2－12的故障类型判断方法作为诊断故障性质的依据。
这种方法消除了油的体积效应的影响，使判断充油电气设备故障类型的主要方法，并可以得出对故障状态较可靠的诊断。
表2－11和表2－12是我国DL/T722-2000《导则》推荐的改良的三比值法（类似于IEC推荐的改良的三比值法）的编码规则和故障类型的判断方法。
表2－12 故障类型判断方法同时，DL/T722-2000《导则》还提示利用三对比值的另一种判断故障类型的方法，即溶解气体分析解释表（表2－13）和解释简表（表2－14）。

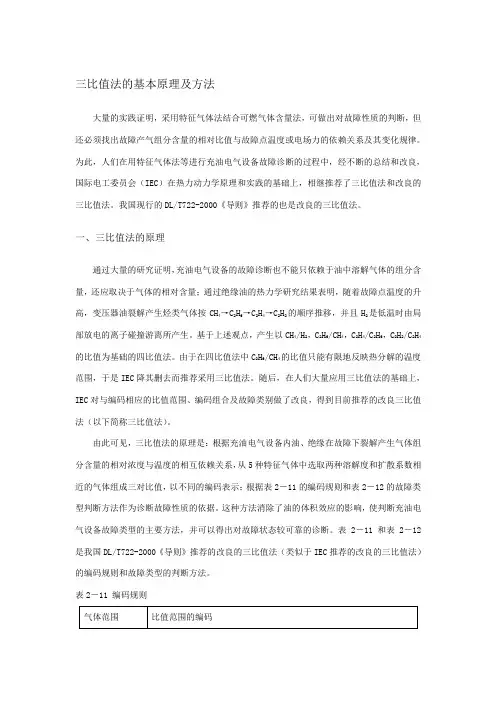

比值法的基本原理及方法
三比值法的基本原理及方法大量的实践证明，采用特征气体法结合可燃气体含量法，可做出对故障性质的判断，但还必须找出故障产气组分含量的相对比值与故障点温度或电场力的依赖关系及其变化规律。
为此，人们在用特征气体法等进行充油电气设备故障诊断的过程中，经不断的总结和改良，国际电工委员会（IEC）在热力动力学原理和实践的基础上，相继推荐了三比值法和改良的三比值法。
我国现行的DL/T722-2000《导则》推荐的也是改良的三比值法。
一、三比值法的原理通过大量的研究证明，充油电气设备的故障诊断也不能只依赖于油中溶解气体的组分含量，还应取决于气体的相对含量；通过绝缘油的热力学研究结果表明，随着故障点温度的升高，变压器油裂解产生烃类气体按CH4→C2H6→C2H4→C2H2的顺序推移，并且H2是低温时由局部放电的离子碰撞游离所产生。
基于上述观点，产生以CH4/H2，C2H6/CH4，C2H4/C2H6，C2H2/C2H4的比值为基础的四比值法。
由于在四比值法中C2H6/CH4的比值只能有限地反映热分解的温度范围，于是IEC降其删去而推荐采用三比值法。
随后，在人们大量应用三比值法的基础上，IEC对与编码相应的比值范围、编码组合及故障类别做了改良，得到目前推荐的改良三比值法（以下简称三比值法）。
由此可见，三比值法的原理是：根据充油电气设备内油、绝缘在故障下裂解产生气体组分含量的相对浓度与温度的相互依赖关系，从5种特征气体中选取两种溶解度和扩散系数相近的气体组成三对比值，以不同的编码表示；根据表2－11的编码规则和表2－12的故障类型判断方法作为诊断故障性质的依据。
这种方法消除了油的体积效应的影响，使判断充油电气设备故障类型的主要方法，并可以得出对故障状态较可靠的诊断。
表2－11和表2－12是我国DL/T722-2000《导则》推荐的改良的三比值法（类似于IEC推荐的改良的三比值法）的编码规则和故障类型的判断方法。
表2－11 编码规则表2－12 故障类型判断方法同时，DL/T722-2000《导则》还提示利用三对比值的另一种判断故障类型的方法，即溶解气体分析解释表（表2－13）和解释简表（表2－14）。

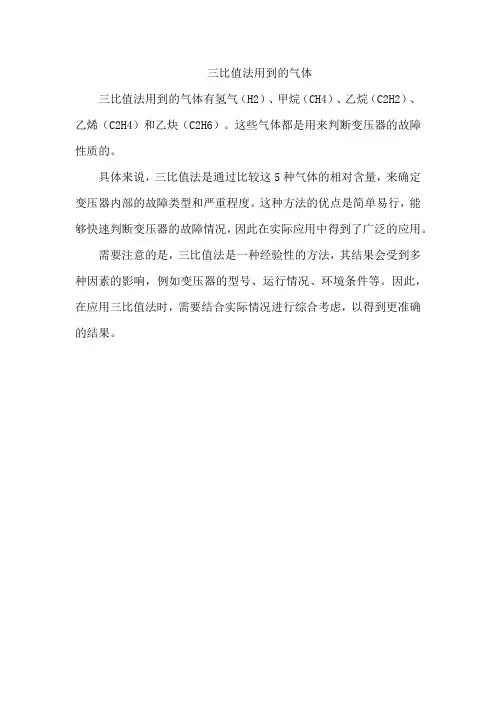

三比值法用到的气体
三比值法用到的气体
三比值法用到的气体有氢气（H2）、甲烷（CH4）、乙烷（C2H2）、乙烯（C2H4）和乙炔（C2H6）。
这些气体都是用来判断变压器的故障性质的。
具体来说，三比值法是通过比较这5种气体的相对含量，来确定变压器内部的故障类型和严重程度。
这种方法的优点是简单易行，能够快速判断变压器的故障情况，因此在实际应用中得到了广泛的应用。
需要注意的是，三比值法是一种经验性的方法，其结果会受到多种因素的影响，例如变压器的型号、运行情况、环境条件等。
因此，在应用三比值法时，需要结合实际情况进行综合考虑，以得到更准确的结果。
变压器油色谱数据异常分析及处理
变压器油色谱数据异常分析及处理1.前言变压器是变电站中最重要的电气设备之一，其安全稳定运行直接影响了变电站的运行及用户用电的可靠性。
绝缘油作为变压器的“血液”，它的性能指标能够直接反映出变压器的设备状态。
变压器油色谱试验作为变压器一项重要检测项目，能够在不停电的状态下对设备进行取样分析，及时发现设备故障隐患。
本文通过巡检发现一起110kV主变油色谱数据异常情况，采用特征气体法及三比值法[1]进行异常数据分析，查找并排除了设备故障，保证了电网的安全稳定运行。
2.背景2022年3月8日上午，对110kV某变电站2台主变进行主变取油工作，经油色谱试验分析发现2号主变油色谱数据异常，其中氢气，乙炔，总烃含量均超过Q/GDW1168-2013《输变电设备状态检修试验规程》[2]注意值要求。
3月8日下午，再次取样进行复试，发现试验数据仍不满足规程要求。
两次试验数据如下。
可以看出，2号主变两次取样试验数据氢气、乙炔、总烃含量均超过规程注意值要求。
1.异常数据分析3.1历年试验数据对比。
根据规程要求，110kV主变压器油色谱试验周期为一年，该站2号主变2021年、2020年试验数据如下。
可以看出2020年、2021年检测数据均满足试验规程要求。
现对异常试验数据进行分析。
3.2异常数据分析（1）特征气体法。
变压器绝缘介质包括绝缘油及绝缘纸。
绝缘油主要由碳氢化合物组成，而绝缘纸的主要成分是纤维素。
正常运行时，在电和热的作用下，会逐渐老化和分解，产生少量的氢气和低分子烃类气体以及CO和CO2等气体。
特征气体就是指对判断充油电气设备内部故障有价值的气体，即H2、CH4、C2H6、C2H4、C2H2、CO和CO2。
当设备发生故障时，除生成一定量的特征气体外，还可能生成碳的固体颗粒及碳氢聚合物。
以3月8日下午检测异常数据进行分析，主要特征气体为CH4、C2H4，次要特征气体为H2、C2H6，根据DL/T722-2014《变压器油中溶解气体分析和判断导则》[3]特征气体判断方法，属于油过热故障，且由于C2H4含量较为明显，认为故障点温度较高。
三比值法的基本原理及方法
三比值法的基本原理及方法
三比值法是一种定性分析方法，用于确定或比较事物的重要性、优劣或优先级。
其基本原理是通过将不同事物进行两两比较来判断它们之间的差异和关联，然后得出一个相对的比值。
通过多次比较，将所有事物都与其他事物进行比较，最终可以得到一个综合的排序结果。
三比值法的基本方法主要包括以下步骤：
1.确定比较对象：首先需要确定需要比较的对象或事物。
2.选择标准：确定一组可用来评价比较对象的标准，如重要性、优劣或优先级等。
3.建立判断矩阵：将比较对象两两之间进行比较，根据选择的
标准，给出相对的值或分数。
4.计算得分：根据判断矩阵，对每个比较对象计算得分，得出
相对的比值。
5.排序结果：根据得分，对比较对象进行排序，确定它们的重
要性、优劣或优先级。
三比值法的优点是简单、直观，能够清晰地显示不同事物之间的差异和关系。
缺点是可能存在主观性，结果受到个人偏好的
影响。
因此，正确选择和准确评估标准非常重要，以确保得出可靠的结论。

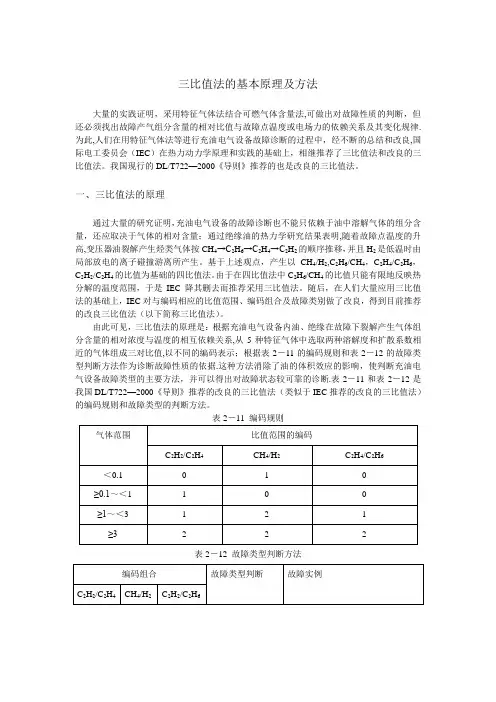

三比值法的基本原理及方法
三比值法的基本原理及方法大量的实践证明，采用特征气体法结合可燃气体含量法,可做出对故障性质的判断，但还必须找出故障产气组分含量的相对比值与故障点温度或电场力的依赖关系及其变化规律.为此,人们在用特征气体法等进行充油电气设备故障诊断的过程中，经不断的总结和改良,国际电工委员会（IEC）在热力动力学原理和实践的基础上，相继推荐了三比值法和改良的三比值法。
我国现行的DL/T722—2000《导则》推荐的也是改良的三比值法。
一、三比值法的原理通过大量的研究证明，充油电气设备的故障诊断也不能只依赖于油中溶解气体的组分含量，还应取决于气体的相对含量；通过绝缘油的热力学研究结果表明,随着故障点温度的升高,变压器油裂解产生烃类气体按CH4→C2H6→C2H4→C2H2的顺序推移，并且H2是低温时由局部放电的离子碰撞游离所产生。
基于上述观点，产生以CH4/H2,C2H6/CH4，C2H4/C2H6，C2H2/C2H4的比值为基础的四比值法。
由于在四比值法中C2H6/CH4的比值只能有限地反映热分解的温度范围，于是IEC降其删去而推荐采用三比值法。
随后，在人们大量应用三比值法的基础上，IEC对与编码相应的比值范围、编码组合及故障类别做了改良，得到目前推荐的改良三比值法（以下简称三比值法）。
由此可见，三比值法的原理是：根据充油电气设备内油、绝缘在故障下裂解产生气体组分含量的相对浓度与温度的相互依赖关系,从5种特征气体中选取两种溶解度和扩散系数相近的气体组成三对比值,以不同的编码表示；根据表2－11的编码规则和表2－12的故障类型判断方法作为诊断故障性质的依据.这种方法消除了油的体积效应的影响，使判断充油电气设备故障类型的主要方法，并可以得出对故障状态较可靠的诊断.表2－11和表2－12是我国DL/T722—2000《导则》推荐的改良的三比值法（类似于IEC推荐的改良的三比值法）的编码规则和故障类型的判断方法。
表2－12 故障类型判断方法同时，DL/T722—2000《导则》还提示利用三对比值的另一种判断故障类型的方法，即溶解气体分析解释表（表2－13）和解释简表（表2－14）。
变压器油色谱分析中用三比值法判断故障时应注意的问题
变压器油色谱分析中用三比值法判断故障时应注意的问题1引言变压器油中溶解气体的色谱分析法是诊断变压器内部潜伏性故障的有效方法，其诊断依据《变压器油中溶解气体分析和判断导则》（以下简称“导则”）中的方法进行。
现行导则有两个版本，即国标GB/T7252-2001和行标DL/T722-2000，它们分别代替了国标GB/T7252-1987和部标SD187-1986。
2三比值法简介根据热动力学原理，变压器油中气体组分之间的浓度比值与故障温度或故障类型之间存在着相互依赖关系，选用几组气体组分浓度比值的大小来判断故障类型，即所谓的比值法。
比值法有多种，其中三比值法的应用较为普遍。
三比值法是国际电工委员会（IEC ）对罗杰斯四比值法进行修改、删去比值C 2H 6/CH 4后得到的一种新比值法，故又称IEC 法。
我国的原部标SD187-1986和国标GB/T7252-1987曾推荐IEC 三比值法作为设备内部故障类型判断的主要方法。
日本协研曾对156台故障变压器用IEC 三比值法做了验证，结果表明判断准确率只有60%左右。
电协研在对IEC 三比值法做了改进后，将判断准确率提高到80%以上，使得这一方法（称电协研法）得到更为广泛的应用。
我国在对电协研法做了进一步改进后，正式命名为改良三比值法（原称改良电协研法），被GB/T7252-2001和DL/T722-2000推荐使用。
3导则中的错误为改良三比值法故障类型判断方法，现将其列于表1中。
从表1中可看出，新导则的两个版本在编码组合中的首位（C 2H 2/C 2H 4）为1或2时，所对应的故障类型是不同的；首位编码为1时，GB/T7252-2001对应于低能放电，DL/T722-2000则对应于电弧（高能）放电；当首位编码为2时，两者对应的故障类型刚好互换。
该导则两个版本的制定者相同，出现表1中的差异不是制定者的本意而纯属意外失误所致（这一点已得到证实）。
DL/T722-2000发布在前，之后在颁发GB/T7252-2001时，可能是想将表中首位编码从上到下的顺序由原来的021改为012，却因某种意外没有将其他内容作相应调整，导致GB/T7252-2001出现错误。
气相色谱分析之改良三比值法
气相色谱分析之改良三比值法张志谦一、参考资料：1．《色谱分析与变压器故障诊断》王万华，1996.4.232．SD187-86→DL/T 722-2000《变压器油中溶解气体分析和判断导则》二、目的：分析油中溶解气体的组分和含量是发现充油电气设备潜伏性故障最有效的措施之一，通过学习达到能看懂变压器油色谱分析报表，分析判断故障性质，估算故障点温度，多掌握一种判断设备故障的方法。
三、名词解释：1．气相色谱法：采用气体为流动相（即载气，一般用氦气、氮气、氢气等）流经装有填充剂的色谱柱进行分离测定的色谱方法。
物质或其衍生物气化后，被载气带入色谱柱进行分离，各组分先后进入检测器，用记录仪、积分仪或数据处理系统记录色谱信号，根据色谱上出现的物质成分的峰面积或峰高进行定量分析的测量方法。
流程：采样→脱气→分析2．三比值法就是选用上述5种特征气体（氢、甲烷、乙烷、乙烯、乙炔）构成三对比值（C2H2/C2H4、CH4/H2、C2H4/C2H6），在相同的情况下把这些比值以不同的编码表示，根据测试结果把三对比值换算成对应的编码组，然后查表对应得出故障类型和故障的大体部位的方法。
3．特征气体：对判断充油电气设备内部故障油价值的气体，即氢气、CO、CO2、甲烷、乙烷、乙烯、乙炔，O2、N2作为辅助判据。
4．总烃（C1＋C2）：烃类气体含量的总和，即甲烷、乙烷、乙烯、乙炔含量的综合。
5．游离气体：非溶解于油中的气体，包括：瓦斯继电器中气体及变压器油面以上的气体。
6．气体溶解度：该气体在压强为1.01×105Pa，一定温度时溶解在1体积水里达到饱和状态时的气体体积数。
（在0℃时，氮气在水中的溶解度为0.024，氧气在水中的溶解度为0.049。
在20℃时，氮气在水中的溶解度为0.015，氧气在水中的溶解度为0.031。
）220KV~330KV变压器（隔膜式）油中气体（O2、N2、烃类）含量体积比不超过1％；变压器油经真空脱气处理后不应含有H2和C2H2，烃类组分为几个或几十个μL/L；开放式变压器油中溶解空气的饱和量可达10％（21％×0.17+78%×0.09=0.0357+0.0702=0.1059mL/mL），变压器油能从空气中吸收CO2，设备里可能含有来自空气中的300μL/L的CO2。
三比值法气体分析在变压器故障判断中的应用
三比值法气体分析在变压器故障判断中的应用摘要：变压器故障条件下在绝缘油中产生大量气体，三比值法气体分析能根据各组分的含量、比值、产气速率判断变压器的故障原因及性质，在解决各类变压器故障中发挥了十分重要的作用。
本文对三比值法气体分析在变压器故障判断中的应用做了介绍，供广大电力人员作参考。
关键词：三比值法气体分析变压器故障判断应用电力变压器内部故障主要有过热性故障、放电性故障及绝缘受潮等多种类型。
据有关资料介绍，对359台故障变压器统计表明：过热性故障占63％；高能量放电故障占18.1％；过热兼高能量放电故障占10％；火花放电故障占7％；受潮或局部放电故障占1.9％。
电气测量不能发现以上很多隐性故障，如何找到一种能早期发现这些隐性故障的检测手段和方法以快速判断变压器故障的原因、性质和发展趋势是十分必要的。
而三比值法气体分析就是在变压器故障分析中被大量采用的有效的化学测量方法。
一、绝缘油产气原理1、产品老化及故障条件下温度上升与放电导致绝缘油分解并产生气体绝缘油是由许多不同分子量的碳氢化合物分子组成的混合物，分子中含有CH3、CH2和CH化学基团并由C-C键键合在一起。
由于电或热故障的结果可以使某些C-H键和C-C键断裂，伴随生成少量活泼的氢原子和不稳定的碳氢化合物的自由基如：CH3*、CH2*CH*，或C*（其中包括许多更复杂的形式），这些氢原子或自由基通过复杂的化学反应迅速重新化合，形成氢气和低分子烃类气体，如甲烷、乙烷、乙烯、乙炔等，也可能生成碳的固体颗粒及碳氢聚合物（X-蜡）。
故障初期，所形成的气体溶解于油中；当故障能量较大时，也可能聚集成自由气体。
碳的固体颗粒及碳氢聚合物可沉积在设备的内部。
低能量故障，如局部放电，通过离子反应促使最弱的键C-H键（338 kJ／mol）断裂，大部分氢离子将重新化合成氢气而积累。
对C-C键的断裂需要较高的温度（较多的能量），然后迅速以C-C键（607 kJ／mol）、C＝C键（720 kJ／mol）和C 三C（960 kJ ／mol）键的形式重新化合成烃类气体，依次需要越来越高的温度和越来越多的能量。
三比值法对照表
三比值法对照表一、什么是三比值法对照表？三比值法对照表是一种常用的比较和分析工具，用于对比和评估不同因素之间的关系和差异。
它通过将三个相关因素进行比较，以便更好地理解它们之间的关联和影响。
这种对照表可以应用于各种领域和问题，如经济学、市场研究、环境评估等。
二、应用领域1. 经济学领域在经济学领域，三比值法对照表常常用于比较国家或地区的经济发展水平。
通过比较国内生产总值（GDP）、人均收入和失业率等指标，可以评估不同地区的经济状况和发展水平。
这有助于制定和调整经济政策，促进经济的可持续发展。
2. 市场研究领域在市场研究领域，三比值法对照表可以用于比较不同产品或品牌的市场份额、销售额和客户满意度等指标。
通过对比这些指标，可以评估产品或品牌的竞争力和市场地位，从而制定更有效的市场营销策略。
3. 环境评估领域在环境评估领域，三比值法对照表可以用于比较不同地区或工程项目的环境影响。
通过比较二氧化碳排放量、能源消耗和废物产生量等指标，可以评估不同方案或措施对环境的影响程度，从而制定更可持续和环保的方案。
三、使用方法使用三比值法对照表，首先需要确定要比较的三个指标或因素。
然后，将这些指标按照一定的比例和顺序列在对照表中。
接下来，对比和分析这些指标之间的差异和关联，可以通过计算比值、绘制图表或进行统计分析等方式。
在进行对比和分析时，需要注意以下几点：1. 选择合适的指标：确保选择的指标具有代表性和可比性，能够准确地反映问题或情况的实际情况。
2. 设定合理的比例：在对照表中，要根据指标之间的重要性和关联程度，设置合理的比例，以便更好地比较和分析。
3. 综合考虑结果：对比和分析的结果并不是孤立的，需要综合考虑各个指标之间的关系和影响，得出更全面和准确的结论。
四、举例说明为了更好地理解三比值法对照表的应用，以下举一个简单的例子：比较三个不同城市的人口数量、GDP总量和环境质量。
我们选择北京、上海和广州这三个城市进行比较。
三比值法的基本原理及方法
三比值法的基本原理及方法大量的实践证明，采用特征气体法结合可燃气体含量法，可做出对故障性质的判断，但还必须找出故障产气组分含量的相对比值与故障点温度或电场力的依赖关系及其变化规律。
为此，人们在用特征气体法等进行充油电气设备故障诊断的过程中，经不断的总结和改良，国际电工委员会（IEC）在热力动力学原理和实践的基础上，相继推荐了三比值法和改良的三比值法。
我国现行的DL/T722-2000《导则》推荐的也是改良的三比值法。
一、三比值法的原理通过大量的研究证明，充油电气设备的故障诊断也不能只依赖于油中溶解气体的组分含量，还应取决于气体的相对含量；通过绝缘油的热力学研究结果表明，随着故障点温度的升高，变压器油裂解产生烃类气体按CH4→C2H6→C2H4→C2H2的顺序推移，并且H2是低温时由局部放电的离子碰撞游离所产生。
基于上述观点，产生以CH4/H2，C2H6/CH4，C2H4/C2H6，C2H2/C2H4的比值为基础的四比值法。
由于在四比值法中C2H6/CH4的比值只能有限地反映热分解的温度范围，于是IEC降其删去而推荐采用三比值法。
随后，在人们大量应用三比值法的基础上，IEC对与编码相应的比值范围、编码组合及故障类别做了改良，得到目前推荐的改良三比值法（以下简称三比值法）。
由此可见，三比值法的原理是：根据充油电气设备内油、绝缘在故障下裂解产生气体组分含量的相对浓度与温度的相互依赖关系，从5种特征气体中选取两种溶解度和扩散系数相近的气体组成三对比值，以不同的编码表示；根据表2－11的编码规则和表2－12的故障类型判断方法作为诊断故障性质的依据。
这种方法消除了油的体积效应的影响，使判断充油电气设备故障类型的主要方法，并可以得出对故障状态较可靠的诊断。
表2－11和表2－12是我国DL/T722-2000《导则》推荐的改良的三比值法（类似于IEC推荐的改良的三比值法）的编码规则和故障类型的判断方法。
表2－12 故障类型判断方法同时，DL/T722-2000《导则》还提示利用三对比值的另一种判断故障类型的方法，即溶解气体分析解释表（表2－13）和解释简表（表2－14）。
气相色谱分析之改良三比值法
气相色谱分析之改良三比值法气相色谱（GC）是一种广泛应用于化学分析领域的技术。
它通过使用气相载体和固态或液态吸附剂分离混合物中的化合物，并通过检测器定量分析它们的相对浓度。
在GC分析中，准确测量化合物的相对浓度是非常重要的，因为它可以用于确定混合物中的化合物的含量。
改良三比值法是一种常用于气相色谱分析中测量化合物相对浓度的方法。
改良三比值法是通过测量目标化合物与内标化合物的峰面积比来确定化合物的相对浓度。
