多层贴片陶瓷电容烧结原理及工艺
mlcc叠层工艺
mlcc叠层工艺MLCC（多层陶瓷电容器）叠层工艺是一种常见的电子组件制造工艺，用于制造高性能的陶瓷电容器。
MLCC是一种电子元件，它由多个薄层陶瓷片和金属电极交替叠加而成。
这种结构使得MLCC具有高电容密度、低损耗、良好的温度稳定性和可靠性等优点。
在本文中，我们将探讨MLCC叠层工艺的相关内容。
我们来了解一下MLCC的基本结构。
MLCC由多个薄层陶瓷片和金属电极交替叠加而成。
陶瓷片通常采用氧化铝等陶瓷材料，具有良好的绝缘性能和稳定性。
金属电极通常采用银浆或铜浆制成，用于连接电路。
通过多层叠加，可以实现较高的电容密度，满足各种电子设备对小型化和高性能的要求。
MLCC的制造过程中，叠层工艺是关键步骤之一。
首先，需要准备好陶瓷片和金属电极。
陶瓷片通常通过切割成薄片的方式制备，而金属电极则通过印刷或涂覆的方式施加在陶瓷片上。
然后，将陶瓷片和金属电极按照一定的顺序叠加在一起，形成多层结构。
在叠层的过程中，需要注意控制每一层的厚度和位置，以确保电容器的性能和可靠性。
在叠层过程中，还需要考虑陶瓷片和金属电极之间的粘结问题。
通常情况下，陶瓷片和金属电极之间使用玻璃粉或有机胶粘结，以确保层与层之间的粘合牢固。
粘结的质量对于电容器的性能和可靠性至关重要，因此需要严格控制粘结剂的质量和使用方法。
叠层完成后，还需要进行烧结和电极处理等后续工艺。
烧结是将叠层结构加热到一定温度，使陶瓷片和金属电极之间形成致密的结合。
烧结的温度和时间需要根据具体的材料和工艺要求进行控制。
电极处理是在烧结后对金属电极进行加工，以便与外部电路连接。
总结一下，MLCC叠层工艺是制造高性能陶瓷电容器的关键工艺之一。
通过多层陶瓷片和金属电极的叠加，可以实现较高的电容密度和良好的性能。
在叠层过程中，需要注意控制层的厚度和位置，以及陶瓷片和金属电极之间的粘结质量。
叠层完成后，还需要进行烧结和电极处理等后续工艺。
通过优化叠层工艺，可以生产出满足各种电子设备要求的高性能陶瓷电容器。
MLCC片式多层陶瓷电容器工艺技术(doc 35页)
C = εr×ε0×A×n / T
The rated voltage depends on the structure of the device, the thickness and strength of the dielectric Figure 1 shows the structure of a multi-layer capacitor.
General Introduction Multi-layer ceramic chip capacitor is a kind of ceramic dielectric capacitor with small size, high capacitance per volume, high accuracy, suited surface mounted technology (SMT). It is widely used in electronic circuitry, mounted printed circuit board, and hybrid IC. These different functions require specific capacitor properties.
MLCC 片式多层陶瓷电容器工艺 技术(doc 35 页)
简介 Brief Introduction
▉ MLCC 简介： 片式多层陶瓷电容器（MLCC）是适合于表面贴装技术（SMT）的小尺寸、
mlcc烧结工艺
mlcc烧结工艺MLCC（多层陶瓷电容器）是一种常见的电子元器件，广泛应用于电子设备中。
MLCC的制造过程中，烧结工艺是其中关键的一环。
烧结工艺是指将陶瓷粉末通过高温加热处理，使其在一定时间内发生烧结反应，形成致密的陶瓷结构。
这个过程中，陶瓷粉末中的颗粒相互结合，形成强度高、电性能稳定的陶瓷基片。
而对于MLCC来说，烧结工艺是决定其电性能和可靠性的关键因素之一。
烧结工艺包括原料制备、成型、烧结和后处理等环节。
首先，原料制备是烧结工艺中的第一步，主要是将陶瓷粉末和其他添加剂按照一定比例混合，并进行筛分和干燥处理，以保证原料的纯度和均匀性。
接下来，通过成型工艺将原料制备成具有特定形状和尺寸的陶瓷基片。
常见的成型方法有注塑成型、压制成型和挤出成型等。
制备好的陶瓷基片经过成型后，需要进行烧结处理。
烧结是将成型后的陶瓷基片置于高温炉中，在一定时间内进行加热处理。
烧结温度和时间的控制非常重要，过低的温度和时间无法使陶瓷颗粒充分结合，而过高的温度和时间则可能导致过度烧结和损坏。
因此，烧结的过程参数需要经过精确的控制和调整，以确保陶瓷基片的质量和性能。
烧结完成后，还需要进行后处理工艺。
后处理工艺主要是对烧结后的陶瓷基片进行表面处理，以提高其电性能和可靠性。
常见的后处理工艺有镀银、镀镍和涂覆介质等。
这些处理能够提高陶瓷基片的导电性能和抗氧化性能，从而提高MLCC的整体性能。
总结起来，MLCC烧结工艺是通过高温加热处理陶瓷粉末，使其形成致密的陶瓷基片的过程。
这个工艺中包括原料制备、成型、烧结和后处理等环节。
通过精确控制和调整烧结过程的温度和时间，以及进行适当的后处理工艺，可以获得质量稳定、性能优良的MLCC产品。
烧结工艺的优化和改进对于提高MLCC的性能和可靠性具有重要意义，也是MLCC制造过程中不可或缺的一步。
多层陶瓷片式电容
多层陶瓷片式电容多层陶瓷片式电容是一种常用的电子元件，广泛应用于电子设备中。
它具有体积小、容量大、质量轻、稳定性好等特点，被广泛应用于通信、计算机、汽车、医疗等领域。
本文将从多层陶瓷片式电容的结构、工作原理、特点及应用等方面进行介绍。
多层陶瓷片式电容由许多薄片状的陶瓷层和金属电极交替堆叠而成。
这些陶瓷层通常由氧化铁、氮化铁、氧化锆等材料制成，而金属电极则由铜、铝等导电材料制成。
这种层叠结构使得多层陶瓷片式电容能够在相对较小的体积中实现较大的电容量。
多层陶瓷片式电容的工作原理是基于电容器的原理。
当电容器两端施加电压时，金属电极上的电子会被电场作用而移动，形成电流。
而陶瓷层则起到绝缘的作用，阻止电流的流失。
由于多层陶瓷片式电容中陶瓷层的数量较多，因此电容量较大。
多层陶瓷片式电容具有许多特点。
首先，它具有良好的温度稳定性和频率特性，能够在不同的温度和频率下保持较稳定的电容值。
其次，多层陶瓷片式电容的损耗角正切值较小，能够提供较低的功率损耗。
此外，它还具有较高的绝缘电阻和较低的介质损耗，能够有效防止电流泄漏和能量损耗。
多层陶瓷片式电容在各个领域都有广泛的应用。
在通信领域，它常被用于电路板上的滤波器、耦合器等电子元件中，用于滤除噪声和提高信号质量。
在计算机领域，多层陶瓷片式电容被广泛应用于内存模块中，用于存储和传输数据。
在汽车领域，它常被用于汽车电子系统中，如发动机控制单元、车载娱乐系统等，用于提供稳定的电源和信号传输。
在医疗领域，多层陶瓷片式电容被应用于医疗设备中，如心脏起搏器、血压监测器等，用于提供稳定的电源和信号传输。
多层陶瓷片式电容是一种重要的电子元件，具有体积小、容量大、质量轻、稳定性好等特点。
它在通信、计算机、汽车、医疗等领域有广泛应用。
随着科技的不断进步，多层陶瓷片式电容的性能将进一步提高，应用领域也将更加广泛。
我们相信，在未来的发展中，多层陶瓷片式电容将发挥更大的作用，为人们的生活带来更多的便利和创新。

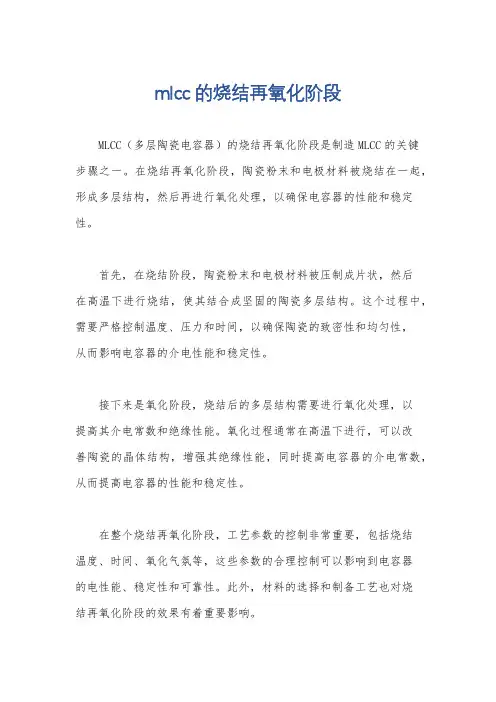

mlcc的烧结再氧化阶段
mlcc的烧结再氧化阶段
MLCC（多层陶瓷电容器）的烧结再氧化阶段是制造MLCC的关键
步骤之一。
在烧结再氧化阶段，陶瓷粉末和电极材料被烧结在一起，形成多层结构，然后再进行氧化处理，以确保电容器的性能和稳定性。
首先，在烧结阶段，陶瓷粉末和电极材料被压制成片状，然后
在高温下进行烧结，使其结合成坚固的陶瓷多层结构。
这个过程中，需要严格控制温度、压力和时间，以确保陶瓷的致密性和均匀性，
从而影响电容器的介电性能和稳定性。
接下来是氧化阶段，烧结后的多层结构需要进行氧化处理，以
提高其介电常数和绝缘性能。
氧化过程通常在高温下进行，可以改
善陶瓷的晶体结构，增强其绝缘性能，同时提高电容器的介电常数，从而提高电容器的性能和稳定性。
在整个烧结再氧化阶段，工艺参数的控制非常重要，包括烧结
温度、时间、氧化气氛等，这些参数的合理控制可以影响到电容器
的电性能、稳定性和可靠性。
此外，材料的选择和制备工艺也对烧
结再氧化阶段的效果有着重要影响。
总的来说，烧结再氧化阶段是MLCC制造过程中至关重要的一步，通过严格控制工艺参数和材料特性，可以确保电容器具有优良的电
性能和稳定性。
多层片式瓷介电容器工艺流程
图 3-实物结构图
4
第二章 瓷介的基本知识 一、 陶瓷介质的特性
陶瓷是一个绝缘体，而作为电容器介质用的陶瓷除了具有绝缘特性外， 还有一个很重要的特性：就是极化。即它在外加电场的作用下，正负电荷 会偏离原有的位置，从而表现出正负两个极性。绝缘体的极化特性我们一 般用介电常数ε来表示，即介质的 K 值。下面例举不同材料的介电常数：
Ag: 与内电极良好接触，其直接影响芯片的可靠性，厚度一般在 50um。 Ni: 热阻碍层,其厚度对芯片耐焊接热有直接的影响, 厚度 2～4um。 Sn: 与外围线路有良好接触。直接影响芯片可焊性能, 厚度 4～7um。 此焊接方式的优点是适合大规模自动化生产，即 SMD 贴片系统。 另外，片式电容在线路板上焊接时，焊膏的选择也是很重要的。目前最常 用的焊膏是 Sn62。现将国内外其他几种焊料列举如下：
布氏硬度 30 28 33 24 22 115 15 107 12
第四章 生产工艺过程 我国自八十年代从美国引进独石电容的生产线以来，至今已有十多年 的生产经验。在生产工艺的某些方面，比如低烧独石电容器的生产、研究， 已取得了不小的成绩。介质层数在 150 层以下的常规产品的电性能及可靠
9
性，已与世界先进国家的水平相差无几。只是在更高层数、更高耐压、高 可靠的产品性能方面同世界先进国家还存在一定的差距。
4.1.1 产品类型：CC41 表示 I 类多层片式瓷介电容器
CT41 表示 II 类多层片式瓷介电容器
4.1.2 尺寸代号：0805 表示长 0.08 英寸(2.03mm)，宽 0.05 英寸
(1.27mm)，依此类推；
4.1.3 介质种类代号：
介质材料 COG（NPO）
X7R
Z5U
片式多层陶瓷电容器简介介绍
应用领域
通信设备
用于信号处理、滤波、去耦等电路中，提高 信号质量。
汽车电子
用于汽车发动机控制、安全气囊等汽车电子 系统中。
消费电子
广泛用于智能手机、平板电脑、数码相机等 电子产品中。
工业控制
用于工业自动化设备、电机驱动控制等电路 中。
02
片式多层陶瓷电容器的制造工 艺
片式多层陶瓷电容器的制造工艺
智能化与自动化
随着智能化和自动化技术的不断 发展，片式多层陶瓷电容器的生 产工艺也在不断改进，提高生产 效率和产品质量。
技术挑战与解决方案
技术挑战
片式多层陶瓷电容器的技术挑战主要 包括提高性能、减小体积、降低成本 等方面。
解决方案
针对这些挑战，企业可以通过研发新 材料、优化生产工艺、提高生产效率 等方式来应对。同时，加强与高校、 科研机构的合作也是解决技术难题的 重要途径。
它利用陶瓷介质的高介电常数特性，实现小型化、高容量的电容器。
特性
高容值
由于采用多层叠加结构，片式 多层陶瓷电容器的容值较高。
小型化
体积小巧，有利于电子设备的 小型化和集成化。
高频特性好
具有较低的等效串联电阻（ESR ）和等效串联电感（ESL），适 用于高频电路。
可靠性高
经过严格的质量控制和可靠性 测试，具有较长的使用寿命。
• 片式多层陶瓷电容器（MLCC）是一种电子元件，广泛应用于各类电子设备中，具有小型化、高性能、高可靠性的特点。 MLCC由多层陶瓷介质和金属电极叠合而成，具有高介电常数、低损耗、温度稳定性好等优点。
03
片式多层陶瓷电容器的性能参 数
片式多层陶瓷电容器的性能参数
• 片式多层陶瓷电容器（MLCC）是一种电子元件，广泛应 用于各类电子设备中，作为微型、高精度、高可靠性的电 容元件。它由多层陶瓷介质和金属电极叠加而成，具有体 积小、容量大、成本低、一致性好等优点。
MLCC烧结工艺
MLCC烧结工艺引言多层陶瓷电容器（Multilayer Ceramic Capacitor，简称MLCC）是一种常见而广泛应用于电子产品中的电子元器件。
MLCC具有体积小、容量大、频率响应性能好等特点，在电子设备中起着重要的作用。
而MLCC的制造过程中的一个重要环节就是烧结工艺。
本文将介绍MLCC烧结工艺的基本原理、工艺流程以及注意事项。
基本原理烧结是指将陶瓷粉末加热至足够高的温度，使其颗粒间形成结合，从而形成坚固的陶瓷体。
MLCC的烧结工艺是将陶瓷粉末通过高温加热，使其粒子间生成颗粒间结合力，从而形成多层陶瓷结构。
工艺流程MLCC烧结工艺流程主要包括以下几个步骤：1.制备陶瓷浆料：将陶瓷颗粒与有机添加剂混合，并加入适量的溶剂，通过搅拌和研磨等工艺制备成浆料。
2.制备电极浆料：根据需要，制备陶瓷器件的正负极材料，并通过搅拌和研磨等工艺制备成电极浆料。
3.印刷工艺：将陶瓷浆料和电极浆料印刷在陶瓷衬片上，形成多层的陶瓷与电极层叠。
4.叠层和压缩：将印刷好的多层陶瓷与电极衬片叠层，经过压缩使其紧密结合。
5.切割和整形：将叠层完成的陶瓷与电极结构切割成相应的尺寸，并进行整形。
6.烧结：将切割完成的陶瓷和电极结构置于高温烧结炉中进行烧结，使其颗粒间形成结合。
7.涂覆保护层：在烧结完成后，对陶瓷器件进行涂覆保护层，提高其耐电压和耐热性能。
8.测试与封装：对已烧结完成的陶瓷器件进行测试，判断其性能是否符合要求，并进行封装，以便后续的应用。
注意事项在进行MLCC烧结工艺时，需要注意以下几个方面：1.烧结温度：烧结温度的选择应根据具体的陶瓷材料和工艺要求进行，过高的温度可能导致陶瓷烧结过度，从而影响性能。
2.烧结时间：烧结时间应适中，过长的烧结时间可能导致陶瓷器件的尺寸缩小、电容值变化等问题。
3.烧结气氛：烧结过程中的气氛对陶瓷烧结结果有着重要影响，适当的气氛有助于提高烧结效果。
4.材料选择：在制备陶瓷浆料和电极浆料时，需要选择合适的材料，并进行充分的筛选和测试，以确保材料的质量和性能满足要求。
多层陶瓷电容制作的工艺流程
多层陶瓷电容制作的工艺流程一、前期准备1.确定产品规格：电容器的电容量、工作电压、精度等参数。
2.选取合适的陶瓷材料：根据电容器的使用环境和要求，选择合适的陶瓷材料，如氧化铝陶瓷、钛酸钡陶瓷等。
3.制定生产工艺：根据产品规格和选用的材料，制定生产流程和各项技术参数。
二、原料处理1.粉体制备：将所选用的陶瓷材料按一定比例混合，并进行干燥处理，得到均匀细腻的粉末。
2.添加剂配制：在粉体中加入少量添加剂，如结晶种子、流变剂等，以改善粘结性能和成型性能。
3.湿法混合：将粉末与添加剂在水或有机溶剂中混合均匀，形成可塑性较好的泥浆。
4.筛分除杂：通过筛分设备对泥浆进行筛分除杂，以去除其中的大颗粒和杂质物质。
三、成型加工1.压坯：将经过湿法混合和筛分除杂的泥浆送入压坯机中进行压制，得到具有一定形状和尺寸的坯体。
2.干燥：将压制成型的坯体放入干燥室中进行干燥处理，以去除水分和有机溶剂，使其达到一定的硬度。
3.切割：将经过干燥处理后的坯体按要求进行切割或分段，以便于后续加工处理。
4.打孔：在切割好的坯体上进行打孔加工，形成电容器极板上的电极孔或引线孔。
四、烧结处理1.预烧：将打孔加工好的陶瓷坯体送入预烧窑中进行预先烧结处理，以使其达到一定的强度和致密度。
2.喷涂电极：在经过预烧处理后的陶瓷坯体表面喷涂导电材料（如银浆），形成电容器极板上的电极层。
3.组装：将喷涂好电极层的陶瓷坯体与其他组件（如引线、封装壳等）进行组装，并焊接固定。
4.终烧：将组装好并焊接固定的电容器送入终烧窑中进行高温烧结处理，以使电容器达到最终的性能和品质要求。
五、检测与包装1.检测：对烧结好的电容器进行多项测试和检测，以确保其符合产品规格和要求。
2.分类：将检测合格的电容器按不同规格和性能进行分类。
3.包装：将分类好的电容器进行包装，并标明产品信息、型号、批次等相关信息。
4.成品入库：经过检测和包装后的成品电容器送入成品库存，待发货使用。
多层贴片陶瓷电容烧结原理及工艺
多层贴片陶瓷电容烧结原理及工艺多层陶瓷电容器(MLCC)的典型结构中导体一般为Ag或AgPd，陶瓷介质一般为(SrBa)TiO3，多层陶瓷结构通过高温烧结而成。
器件端头镀层一般为烧结Ag/AgPd，然后制备一层Ni阻挡层(以阻挡内部Ag/AgPd材料，防止其和外部Sn发生反应)，再在Ni层上制备Sn或SnPb层用以焊接。
近年来，也出现了端头使用Cu的MLCC产品。
根据MLCC的电容数值及稳定性，MLCC划分出NP1、COG、X7R、Z5U等。
根据MLCC 的尺寸大小，可以分为1206，0805，0603，0402，0201等。
MLCC 的常见失效模式多层陶瓷电容器本身的内在可靠性十分优良，可以长时间稳定使用。
但如果器件本身存在缺陷或在组装过程中引入缺陷，则会对其可靠性产生严重影响。
陶瓷多层电容器失效的原因分为外部因素和内在因素内在因素主要有以下几种：1.陶瓷介质内空洞(Voids)导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。
空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质的绝缘性能从而导致漏电增加。
该过程循环发生，不断恶化，严重时导致多层陶瓷电容器开裂、爆炸，甚至燃烧等严重后果。
2.烧结裂纹(firing crack)烧结裂纹常起源于一端电极，沿垂直方向扩展。
主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。
3.分层(delamination)多层陶瓷电容器的烧结为多层材料堆叠共烧。
烧结温度可以高达1000℃以上。
层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。
分层和空洞、裂纹的危害相仿，为重要的多层陶瓷电容器内在缺陷。
外部因素主要为：1.温度冲击裂纹(thermal crack)主要由于器件在焊接特别是波峰焊时承受温度冲击所致，不当返修也是导致温度冲击裂纹的重要原因。
2.机械应力裂纹(flex crack)多层陶瓷电容器的特点是能够承受较大的压应力，但抵抗弯曲能力比较差。
mlcc陶瓷电容的生产工艺
MLCC陶瓷电容的生产工艺
4. 层叠：将多个涂有电极的陶瓷片叠放在一起，形成多层结构。每一层都有电极与相邻层 的电极形成连接。
5. 压制和成型：将层叠好的陶瓷片组进行压制，使其形成坚固的结构。压制可以采用机械 压制或注射成型等方式。
9. 包装和成品检验：对合格的MLCC进行包装，通常采用盘装或卷装的方式。进行成品检 验，包括外观检查、尺寸测量、标记和包装检查等。
MLCC陶瓷电容的生产工艺
多层陶瓷电容（Multilayer Ceramic Capacitor，简称MLCC）是一种常见的电子元件， 用于电路中的电容器。下面是MLCC陶瓷电容的典型生产工艺步骤：
1. 材料准备：准备陶瓷粉末、金属电极材料（如银、铜）、有机溶剂和添加剂等。பைடு நூலகம்
2. 陶瓷制备：将陶瓷粉末与有机溶剂混合，形成陶瓷浆料。浆料经过搅拌、过滤和干燥等 工艺处理，得到均匀的陶瓷片。
6. 烧结：将压制好的陶瓷片组放入高温炉中进行烧结。在高温下，陶瓷粉末颗粒会熔融并 形成致密的陶瓷结构。
MLCC陶瓷电容的生产工艺
7. 电极连接：通过金属线或焊料等将电极与外部引线连接起来。连接方式可以采用焊接、 焊锡等方式。
8. 测试和分选：对生产好的MLCC进行测试，包括电容值、电压容忍度、漏电流等参数的 测试。根据测试结果，将电容器分为不同的等级和规格。
mlcc烧结工艺
mlcc烧结工艺MLCC（多层陶瓷电容器）烧结工艺多层陶瓷电容器（MLCC）是一种常见的电子元件，用于储存和释放电能。
它由一系列陶瓷层和金属电极组成，通过烧结工艺将它们牢固地结合在一起。
MLCC烧结工艺是生产高质量电容器的关键步骤之一，下面将介绍MLCC烧结工艺的过程和特点。
1. 烧结工艺概述烧结是将陶瓷层和金属电极在高温下热处理，使其结合成一体的工艺过程。
MLCC烧结工艺通常包括以下几个步骤：（1）混合和制备瓷浆：将陶瓷粉末与有机物混合，形成瓷浆，用于制备陶瓷层。
（2）制备电极浆料：将金属粉末与有机物混合，形成电极浆料，用于制备金属电极。
（3）涂覆：将瓷浆和电极浆料分别涂覆在基板上，形成多层结构。
（4）干燥：将涂覆的基板在低温下进行干燥，以去除有机物。
（5）烧结：将干燥后的基板在高温下进行烧结，使陶瓷层和金属电极结合成一体。
（6）金属化：在烧结后的基板上进行金属化处理，形成电极的连接端子。
2. MLCC烧结工艺的特点MLCC烧结工艺具有以下几个特点：（1）高温烧结：MLCC烧结工艺需要在高温下进行，通常在1000摄氏度以上，以确保陶瓷层和金属电极能够充分结合。
高温烧结还有助于提高电容器的稳定性和可靠性。
（2）层与层之间的结合：烧结过程中，陶瓷层和金属电极之间会发生化学反应和物理结合，使它们紧密结合在一起。
这种结合力强大，能够确保电容器的结构稳定。
（3）均匀性和一致性：烧结过程中，需要保证瓷浆和电极浆料均匀涂覆在基板上，并且烧结温度和时间要控制得精确一致，以保证电容器的性能稳定。
（4）烧结气氛控制：烧结过程中需要控制烧结气氛，以防止陶瓷层和金属电极受到污染或氧化。
通常使用惰性气体或还原气氛来保护电容器。
3. MLCC烧结工艺的影响因素MLCC烧结工艺的质量和性能受到多种因素的影响，包括：（1）瓷浆和电极浆料的配方：瓷浆和电极浆料的成分和配比会影响烧结过程中的粘度、流动性和烧结性能。
（2）烧结温度和时间：烧结温度和时间的选择会影响陶瓷层和金属电极的结合程度和电容器的性能。
陶瓷多层贴片电容
陶瓷多层贴片电容介绍陶瓷多层贴片电容是一种常见的被广泛应用于电子设备中的电子元器件。
它具有小型化、高容量、高可靠性等特点，被广泛应用于通信设备、计算机、家电等领域。
本文将详细介绍陶瓷多层贴片电容的结构、工作原理、特点以及应用场景。
结构陶瓷多层贴片电容由多个薄片状电介质层和导电层交替堆叠而成。
每个电介质层由陶瓷材料制成，通常采用的材料有二氧化铁、二氧化钛等。
导电层使用金属材料，如银、铜等。
这些层通过烧结工艺粘结在一起，形成一个整体的结构。
最后，通过电极连接，将电容片与外部电路连接。
工作原理陶瓷多层贴片电容的工作原理基于电介质的极化现象。
当外加电压施加到电容上时，电介质中的极化现象会导致电容器两端产生电场。
电介质的极化可以分为电子极化和离子极化两种方式。
在电容器中，电子极化主要发生在导电层附近，离子极化主要发生在电介质层中。
特点陶瓷多层贴片电容具有以下特点：1.小型化：由于采用多层堆叠的结构，陶瓷多层贴片电容的体积相对较小，适合在空间有限的电子设备中使用。
2.高容量：由于电介质层的多层堆叠，陶瓷多层贴片电容的容量相对较大，可以提供较高的电容值。
3.高可靠性：陶瓷材料具有良好的耐高温、耐湿、耐振动等性能，使得陶瓷多层贴片电容具有较高的可靠性。
4.低失真：陶瓷多层贴片电容具有低失真的特点，适用于对信号传输质量要求较高的应用场景。
应用场景陶瓷多层贴片电容广泛应用于以下领域：1.通信设备：在手机、无线网络设备等通信设备中，陶瓷多层贴片电容被用于信号滤波、耦合和去耦等电路中，提高设备的性能和稳定性。
2.计算机：在计算机主板、显卡等设备中，陶瓷多层贴片电容被用于电源滤波、稳压等电路中，提供稳定的电源供应。
3.家电：在电视、音响等家用电器中，陶瓷多层贴片电容被用于音频放大电路、电源滤波等电路中，提高音质和设备的稳定性。
4.汽车电子：在汽车电子设备中，陶瓷多层贴片电容被用于电源管理、传感器信号处理等电路中，提高汽车电子设备的性能和可靠性。
陶瓷烧结原理和工艺
挥发。
② 随着烧结温度升高，原子扩散加剧，孔隙缩小，
颗粒间由点接触转变为面接触，孔隙缩小，连通孔
隙变得封闭，并孤立分布。 ③ 小颗粒间率先出现晶界，晶界移动，晶粒长大。
2）烧结后期阶段
① 孔隙的消除：晶界上的物质不断扩散到孔隙处，
使孔隙逐渐消除。
② 晶粒长大：晶界移动，晶粒长大。
烧结的分类：
固相烧结（只有固相传质） 烧 结 液相烧结（出现液相）
气相烧结（蒸汽压较高）
烧结过程的物质传递
气相传质（蒸发与凝聚为主）
烧结过程 中的物质 传递
固相传质（扩散为主）
液相传质（溶解和沉淀为主）
影响烧结的因素源自原料粉末的粒度烧结温度影响因素 烧结时间
烧结气氛
第二节
陶瓷的烧结方法
烧结分类
常压烧结
按压力分类 压力烧结 普通烧结 按气氛分类 氢气烧结 真空烧结
的封接技术有：玻璃釉封接、金属化焊料封接、激光焊
接、烧结金属粉末封装等。
固相烧结
液相烧结
按反应分类
气相烧结
活化烧结
反应烧结
常见的烧结方法
普通烧结
传统陶瓷在隧道窑中进行烧结，特种陶瓷大都在电
窑中进行烧结。
热压烧结
热压烧结是在烧结过程中同时对坯料施加压力，加
速了致密化的过程。所以热压烧结的温度更低，烧结时
间更短。
热等静压烧结
将粉体压坯或装入包套的粉体放入高压容器中，在
高温和均衡的气体压力作用下，烧结成致密的陶瓷体。
真空烧结
将粉体压坯放入到真空炉中进行烧结。真空烧结有
利于粘结剂的脱除和坯体内气体的排除，有利于实现高 致密化。
多层陶瓷电容制作的工艺流程
多层陶瓷电容制作的工艺流程介绍多层陶瓷电容是一种常见的电子元件，广泛用于电子产品中。
它具有体积小、容量大、频率响应范围广、稳定性好等特点，因此在电子行业中应用广泛。
本文将详细介绍多层陶瓷电容的制作工艺流程。
材料准备制作多层陶瓷电容的第一步是准备所需材料。
常见的多层陶瓷电容材料包括陶瓷粉体、电极材料（如银）、导电胶浆、薄膜材料等。
这些材料的选择应根据具体的电容要求和应用环境来确定。
制备陶瓷片1.将陶瓷粉体与有机溶剂混合，形成陶瓷浆料。
2.将陶瓷浆料倒入模具中，通过压制或注射成型的方式制备陶瓷片。
3.将制备好的陶瓷片进行烘干，以去除残留溶剂，并增加陶瓷的机械强度。
制备电极1.将电极材料（如银）与有机溶剂混合，形成导电胶浆。
2.将导电胶浆涂覆在陶瓷片的表面，用于制作电极。
3.制备好的陶瓷片通过连续卷绕或层叠的方式，形成多层结构。
4.在多层结构的不同层面上，通过烧结等方法将电极材料固化，形成电极。
制备外包层1.将薄膜材料涂覆在多层陶瓷片的表面，用于制作外包层。
2.薄膜材料的选择应与陶瓷片和电极材料的热膨胀系数相匹配，以防止在温度变化时出现应力和裂纹。
组装和测试1.将制备好的多层陶瓷片进行组装，包括对电极及外包层的连接。
2.对组装好的多层陶瓷电容进行测试，包括电容值、漏电流、介质损耗等性能指标的检测。
3.对不合格的多层陶瓷电容进行修复或重新制备。
包装和质量控制1.将测试合格的多层陶瓷电容进行包装，以保护其在运输和使用过程中的安全。
2.进行质量控制，包括对多层陶瓷电容的外观、尺寸、电性能等方面进行检查，确保产品的质量符合标准要求。
结论多层陶瓷电容的制作工艺流程经过材料准备、制备陶瓷片、制备电极、制备外包层、组装和测试、包装和质量控制等多个步骤。
每个步骤都需要严格控制和操作，以确保多层陶瓷电容的质量和性能符合要求。
未来，随着科技的进步和需求的不断增长，多层陶瓷电容的制作工艺流程也将不断优化和改进，以满足各种应用场景的需求。
mlcc沾银工艺
MLCC沾银工艺概述MLCC（多层陶瓷电容器）是一种常见的电子元件，被广泛应用于电子设备中。
MLCC 沾银工艺是一种常见的表面处理技术，用于提高MLCC的导电性能和可靠性。
本文将介绍MLCC沾银工艺的原理、步骤和应用。
MLCC沾银工艺原理MLCC沾银工艺主要通过在陶瓷片上涂覆一层银浆，并在高温下进行烧结，使银浆与陶瓷片紧密结合。
这样可以提高MLCC的导电性能和可靠性。
具体来说，MLCC沾银工艺包括以下几个步骤：1.准备：首先需要准备好陶瓷片和银浆。
陶瓷片通常由氧化锆或氧化钛等材料制成，具有良好的绝缘性能和机械强度。
而银浆则是由纳米级银颗粒、有机溶剂和表面活性剂等组成。
2.涂覆：将银浆均匀涂覆在陶瓷片上。
通常采用刮涂、印刷或喷涂等方法，确保银浆能够均匀地覆盖整个陶瓷片表面。
3.干燥：将涂覆好银浆的陶瓷片进行干燥处理，去除有机溶剂和表面活性剂等挥发性物质。
这样可以使银浆形成致密的结构，有利于后续的烧结过程。
4.烧结：将干燥后的陶瓷片进行高温烧结处理。
在高温下，银浆中的银颗粒会与陶瓷片发生化学反应，形成一层致密的金属氧化物。
这种金属氧化物具有良好的导电性能和机械强度。
5.清洗：将烧结后的陶瓷片进行清洗，去除表面的杂质和残留物。
通常采用超声波清洗或化学清洗等方法，确保MLCC表面干净无污染。
6.检测：对清洗后的MLCC进行质量检测。
主要包括外观检查、尺寸测量、电性能测试等。
只有通过严格的检测才能确保MLCC的质量和可靠性。
MLCC沾银工艺应用MLCC沾银工艺广泛应用于各种电子设备中，特别是需要高导电性能和可靠性的领域。
以下是一些常见的应用场景：1.通信设备：MLCC沾银工艺可以提高通信设备中电路板上的电容器的导电性能，从而提高整个设备的信号传输速度和稳定性。
2.汽车电子：汽车中包含大量的电子元件，如发动机控制单元、空调控制器等。
通过采用MLCC沾银工艺，可以提高这些电子元件在高温和振动环境下的可靠性。
3.工业自动化：在工业自动化领域，需要大量使用电容器来存储和释放能量。
贴片陶瓷电容失效机理分析
多层贴片陶瓷电容（MLCC）失效机理分析一．MLCC的应用及发展方向MLCC，广泛用于消费、通讯、信息类电子整机设备中，主要起到滤波、隔直、耦合、振荡等作用。
随着电子信息产业不断的发展，电子设备向薄、小、轻、便携式发展，MLCC也逐步向小型化、大容量化、高频率方向发展，MLCC在我们的HID及高端平板电视里有着极为广阔的应用，片状电容是增长速度最快的无源电子元器件之一，具有广阔的发展前景。
二．MLCC的基本结构MLCC有三大部分组成：1. 陶瓷介质 2.内部电极 3.外部电极其中电极一般为Ag或AgPd(钯)，陶瓷介质一般为(SrBa)TiO3，多层陶瓷结构通过高温烧结而成。
器件端头镀层一般为烧结Ag/AgPd，然后制备一层Ni阻挡层(以阻挡内部Ag/AgPd材料，防止其和外部Sn发生反应)，再在Ni层上制备Sn或SnPb层用以焊接。
近年来，也出现了端头使用Cu的MLCC产品。
三．MLCC的失效模式多层陶瓷电容器本身的内在可靠性十分优良，可以长时间稳定使用。
但如果器件本身存在缺陷或在组装过程中引入缺陷，则会对其可靠性产生严重影响。
陶瓷多层电容器失效的原因分为外部因素和内在因素。
内在因素主要包括以下三个方面： 1.陶瓷介质内空洞导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。
空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质的绝缘性能从而导致漏电增加。
该过程循环发生，不断恶化，严重时导致多层陶瓷电容器开裂、爆炸，甚至燃烧等严重后果。
2. 烧结裂纹烧结裂纹常起源于一端电极，沿垂直方向扩展。
主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。
3．分层多层陶瓷电容器的烧结为多层材料堆叠共烧。
烧结温度可以高达1000℃以上。
层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。
分层和空洞、裂纹的危害相仿，为重要的多层陶瓷电容器内在缺陷。
电容器的基础 【第3讲】 掌握贴片多层陶瓷电容器的制作方法
电容器的基础【第3讲】掌握贴片多层陶瓷电容器的制作方法2011年06月28日分类: 电容器PLAZA本栏目是介绍电容器基础知识的技术专栏。
这次我们将向大家介绍多层陶瓷电容器的结构及制造工序。
【第3讲掌握贴片多层陶瓷电容器的制作方法】<多层陶瓷电容器的基本结构>电容器用于储存电荷，其最基本结构如图1所示，在2块电极板中间夹着介电体。
电容器的性能指标也取决于能够储存电荷的多少。
多层陶瓷电容器为了能够储存更多的电量，通过图1中结构的多重层叠得以实现。
图2是其基本构造。
<掌握多层陶瓷电容器的制作方法>备好介电体原料后，将其与各种溶剂等混合并粉碎，形成泥状焊料。
将其做成薄贴片后，再经过如下说明的8道工序，就可以制成贴片多层陶瓷电容器。
<贴片多层陶瓷电容器的加工工序>①介电体板的内部电极印刷对卷状介电体板涂敷金属焊料，以作为内部电极。
近年来，多层陶瓷电容器以Ni内部电极为主。
所以，将对介电体板涂敷Ni焊料。
②层叠介电体板对介电体板涂敷内部电极焊料后，将其层叠。
③冲压工序对层叠板施加压力，压合成一体。
在此之前的工序为了防止异物的混入，基本都无尘作业。
④切割工序将层叠的介电体料块切割成1.0mm×0.5mm或1.6mm×0.8mm等规定的尺寸。
⑤焙烧工序用1000度～1300度左右的温度对切割后的料片进行焙烧。
通过焙烧，陶瓷和内部电极将成为一体。
⑥涂敷外部电极、烧制在完成烧制的片料两端涂敷金属焊料，以作为外部电极。
如果是Ni内部电极，将涂敷Cu焊料，然后用800度左右的温度进行烧结。
⑦电镀工序完成外部电极的烧制后，还要在其表面镀一层Ni及Sn。
一般采用电解电镀方式，镀Ni是为了提高信赖性，镀Sn是为了易于贴装。
贴片电容在这道工序基本完成。
⑧测量、包装工序（补充）确认最后完成的贴片电容器是否具备应有的电气特性，进行料卷包装后，即可出货。
近年来，随着多层陶瓷电容器的小型化、大容量化，各道工序也进行着种种改良，例如介电体的高度薄层化、提高叠层精度等。
多层陶瓷片式电容
多层陶瓷片式电容1. 介绍多层陶瓷片式电容是一种常见的 passives 部件，用于各种电子设备中，如电源管理、通信设备、计算机和消费类电子产品等。
本文将详细探讨多层陶瓷片式电容的结构、工作原理、特点以及在不同应用中的优势。
2. 结构2.1 外观多层陶瓷片式电容通常由多个陶瓷层和金属电极组成，外观呈矩形或方形，容量范围从几皮法拉到几微法拉不等。
其尺寸一般小于传统的电解电容器。
2.2 材料陶瓷片式电容通常由高介电常数的陶瓷材料制成，如二氧化铁、二氧化钛等。
这些材料具有优异的绝缘性能和高温稳定性，能够满足各种应用的要求。
2.3 内部结构多层陶瓷片式电容的内部结构由交替排列的陶瓷层和金属电极组成。
陶瓷层可以看作是绝缘层，而金属电极用来引导电流。
电极通过多个孔穿过陶瓷层，形成电容器的结构。
3. 工作原理多层陶瓷片式电容的工作原理基于电介质的极化现象。
当电压施加在电容器的两个不同的端口上时，陶瓷材料中的电介质会极化，导致电荷在电容器内部的陶瓷层和金属电极之间移动。
这种电荷的分布在电压变化时发生变化，从而导致电容器存储和释放电荷的能力。
4. 特点多层陶瓷片式电容具有以下一些特点： 1. 高精度：制造过程精确，使得电容器能够达到较高的精度。
2. 高频特性：陶瓷片式电容的快速响应和低失真使其在高频电路中得到广泛应用。
3. 耐高温：陶瓷材料具有很好的高温稳定性，能够在高温环境下正常工作。
4. 无极性：与电解电容器不同，多层陶瓷片式电容没有极性限制，可以在电路中的任何方向连接。
5. 应用多层陶瓷片式电容由于其优异的性能，在各种电子设备中被广泛应用，主要包括以下几个方面： 1. 电源管理：多层陶瓷片式电容被用作稳压器和滤波器，用于稳定电源电压和滤除噪声。
2. 通信设备：多层陶瓷片式电容在无线通信中扮演重要角色，例如用于滤波、解调和射频调谐等。
3. 计算机：多层陶瓷片式电容被广泛应用于计算机内存模块、主板和硬盘驱动器等电路中。
mlcc叠层工艺
mlcc叠层工艺MLCC（Multi-Layer Ceramic Capacitor）叠层工艺是一种常用的电子元器件制造工艺，用于制造陶瓷多层电容器。
本文将对MLCC叠层工艺进行详细介绍。
首先，我们先来了解一下MLCC的基本结构。
MLCC是由多个陶瓷层和内部电极组成的。
陶瓷层由氧化镁、氧化硅等材料制成，具有绝缘性能。
内部电极则由压片方式形成，通常使用银浆制成。
多个陶瓷层和内部电极按照一定的方式叠加起来，形成电容器的结构。
MLCC的叠层工艺分为以下几个步骤：1.原料准备：首先准备陶瓷材料和银浆等原料。
陶瓷材料经过特殊处理，使其具有良好的电气性能和物理性能。
2.陶瓷片制备：将陶瓷材料按照一定的比例混合，并加入适量的溶剂，制备成片状物料。
然后，将片状物料通过滚压机或挤出机进行成形，得到陶瓷片。
3.内部电极制备：将银浆等导电材料通过压制或喷涂的方式加工成内部电极形状。
内部电极的形状有不同的设计，可以是方形、圆形或其他形状。
4.叠层：将陶瓷片和内部电极按照一定的堆叠顺序进行堆叠。
通常情况下，陶瓷片和内部电极交替叠加，形成多层结构。
叠层过程需要注意层间电性能的保证，避免出现层间短路或电容器故障。
5.压片：将叠层好的陶瓷片和内部电极在一定的温度和压力下进行压片处理。
这样可以使陶瓷片与内部电极之间形成良好的结合，提高电容器的电性能。
6.烧结：将压片完成的陶瓷片放入烧结炉进行烧结。
烧结温度和时间根据具体的陶瓷材料和内部电极材料而定。
烧结过程中，陶瓷材料会发生颗粒间的扩散，形成均匀的陶瓷体。
7.包封：对烧结完成的陶瓷体进行包封处理。
一般采用环氧树脂或其他绝缘材料进行封装，以保护电容器内部结构。
8.引脚焊接：将电容器的引脚与外部电路连接。
引脚焊接可以采用手工焊接或自动焊接设备进行。
9.测试和筛选：对制造完成的MLCC进行测试和筛选。
常见的测试项目包括电容值、电压容忍度、失效率等。
筛选是为了将符合规格要求的产品与不符合要求的产品分离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多层贴片陶瓷电容烧结原理及工艺
多层陶瓷电容器(MLCC)的典型结构中导体一般为Ag或AgPd，陶瓷介质一般为(SrBa)TiO3，多层陶瓷结构通过高温烧结而成。
器件端头镀层一般为烧结Ag/AgPd，然后制备一层Ni阻挡层(以阻挡内部Ag/AgPd材料，防止其和外部Sn发生反应)，再在Ni层上制备Sn或SnPb层用以焊接。
近年来，也出现了端头使用Cu的MLCC产品。
根据MLCC的电容数值及稳定性，MLCC划分出NP1、COG、X7R、Z5U等。
根据MLCC 的尺寸大小，可以分为1206，0805，0603，0402，0201等。
MLCC 的常见失效模式
多层陶瓷电容器本身的内在可靠性十分优良，可以长时间稳定使用。
但如果器件本身存在缺陷或在组装过程中引入缺陷，则会对其可靠性产生严重影响。
陶瓷多层电容器失效的原因分为外部因素和内在因素
内在因素主要有以下几种：
1.陶瓷介质内空洞(Voids)
导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。
空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质的绝缘性能从而导致漏电增加。
该过程循环发生，不断恶化，严重时导致多层陶瓷电容器开裂、爆炸，甚至燃烧等严重后果。
2.烧结裂纹(firing crack)
烧结裂纹常起源于一端电极，沿垂直方向扩展。
主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。
3.分层(delamination)
多层陶瓷电容器的烧结为多层材料堆叠共烧。
烧结温度可以高达1000℃以上。
层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。
分层和空洞、裂纹的危害相仿，为重要的多层陶瓷电容器内在缺陷。
外部因素主要为：
1.温度冲击裂纹(thermal crack)
主要由于器件在焊接特别是波峰焊时承受温度冲击所致，不当返修也是导致温度冲击裂纹的重要原因。
2.机械应力裂纹(flex crack)
多层陶瓷电容器的特点是能够承受较大的压应力，但抵抗弯曲能力比较差。
器件组装过程中任何可能产生弯曲变形的操作都可能导致器件开裂。
常见应力源有：贴片对中，工艺过程中电路板操作；流转过程中的人、设备、重力等因素；通孔元器件插入；电路测试、单板分割；电路板安装；电路板定位铆接；螺丝安装等。
该类裂纹一般起源于器件上下金属化端，沿45℃角向器件内部扩展。
该类缺陷也是实际发生最多的一种类型缺陷。
MLCC器件的失效分析方法
扫描超声分析:
扫描超声方法是分析多层陶瓷电容器的最重要的无损检测方法。
可以十分有效地探测空洞、分层和水平裂纹。
由于超声的分析原理主要是平面反射，因而对垂直裂纹如绝大多数的烧结裂纹、垂直分量较大的弯曲裂纹的分辨能力不强。
同时一般多层陶瓷电容器的检测需要较高的超声频率。
图2为典型的空洞和分层的扫描超声检测结果。
甲醇检漏法:
对于严重的分层或开裂，可以使用甲醇检漏法，即将失效器件浸入甲醇溶液中。
由于甲醇为极性分子，且具有很强的渗透力，因而可以通过毛细管作用渗透进入严重分层或开裂部位。
加电后产生很大的漏电流，从而可帮助诊断。
金相剖面法:
金相剖面既是最经典，同时也是最有效的陶瓷电容器的失效分析方法。
其优点是通过剖面及相应的光学或扫描电子显微镜检测，可以得到失效部位的成分、形貌等精细结构，从而帮助失效机理的分析。
但其缺点是制备比较复杂，对制备技术要求比较高，同时为破坏性检测手段。
图3－5 为金相剖面分析多层陶瓷电容器的失效的典型案例。
多层陶瓷电容器的质量控制
多层陶瓷电容器的特点是在没有内在缺陷并且组装过程也未引入其它缺陷的前提下，可靠性优越。
但是如果存在缺陷，则无论是内在的还是外在的都可能对器件可靠性产生严重影响。
同时组装后的陶瓷电容器潜在缺陷很难通过无损、在线检测等发现，因而多层陶瓷电容器的质量控制主要必须通过预防性措施解决。
常见预防措施包括：
1.对供应商进行认真选择、对其产品进行定期抽样检测等。
2.对组装工艺中所有可能导致热应力、机械应力的操作进行认真的分析及有效的控制。
考虑到多层陶瓷电容器的特点，对器件进行的检测可以主要包括：
1.结构分析: 即采用金相剖面手段抽检样品。
可以对器件产生的制造水平，内在缺陷等
有一全面了解。
2.扫描超声分析: 可以十分有效地探测空洞、分层、水平裂纹等缺陷耐温度试验考察高温及温度冲击可能带来的器件开裂、Ag/Pd层外露等缺陷。
弯曲试验: 按照相关标准将器件组装在规定的印刷电路板上，进行弯曲试验，以考察器件抗弯曲能力。
当然陶瓷电容器还有很多其它检测指标，可根据具体情况增加或减少检查项目，以达到用最低的成本达到最有效的控制。
组装工艺中主要考察及控制项目：
1.回流或波峰焊温度曲线，一般器件工艺商都会提供相关的建议曲线。
通过组装良品率的积累和分析，可以得到优化的温度曲线。
2.在组装工艺中印刷线路板操作和流转过程中特别是手工插件、铆钉连接、手工切割等工艺需要特别加以注意。
必要时甚至需要对产品设计进行修改，以最大限度地使多层陶瓷电容器避开在工艺过程中可能产生较大机械应力的区域。
3.检查组装过程中的电检测ICT工艺，必须注意尽量减小测试点机械接触所带来的机械应力。
4.返修工艺中温度曲线的设置。
如使用烙铁返修，则焊头接触焊点的位置、时间等都必须加以规范。
多层陶瓷电容器的质量控制为一系统工程，首先必须对实际生产中的失效样品进行分析以确定失效的根本原因，在此基础上逐步提出改进措施并最终达到最优化的控制。
在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。
电容的作用:
1）旁路
旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地电位是地连接处在通过大电流毛刺时的电压降。
2）去耦
去耦，又称解耦。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。
去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF 等；而去耦合电容的容量一般较大，可能是10μF 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
这应该是他们的本质区别。
3）滤波
从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越容易通过。
具体用在滤波中,大电容（1000μF）滤低频，小电容（20pF）滤高频。
曾有网友形象地将滤波电容比作“水塘”。
由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。
它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。
滤波就是充电，放电的过程。
4）储能
储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。
电压额定值为40～450VDC、电容值在220～150 000μF 之间的铝电解电容器（如EPCOS 公司的B43504 或B43505）是较为常用的。
根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
