离心泵机械密封的安装技术(1)
离心泵的常见故障及处理

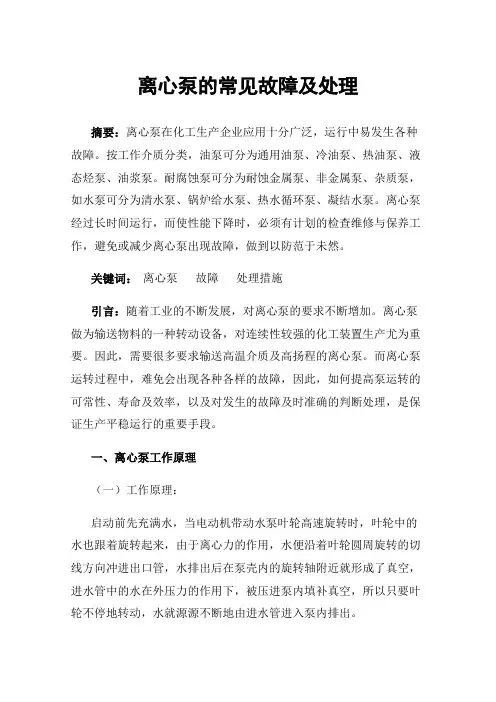

离心泵的常见故障及处理摘要：离心泵在化工生产企业应用十分广泛，运行中易发生各种故障。
按工作介质分类，油泵可分为通用油泵、冷油泵、热油泵、液态烃泵、油浆泵。
耐腐蚀泵可分为耐蚀金属泵、非金属泵、杂质泵，如水泵可分为清水泵、锅炉给水泵、热水循环泵、凝结水泵。
离心泵经过长时间运行，而使性能下降时，必须有计划的检查维修与保养工作，避免或减少离心泵出现故障，做到以防范于未然。
关键词：离心泵故障处理措施引言：随着工业的不断发展，对离心泵的要求不断增加。
离心泵做为输送物料的一种转动设备，对连续性较强的化工装置生产尤为重要。
因此，需要很多要求输送高温介质及高扬程的离心泵。
而离心泵运转过程中，难免会出现各种各样的故障，因此，如何提高泵运转的可常性、寿命及效率，以及对发生的故障及时准确的判断处理，是保证生产平稳运行的重要手段。
一、离心泵工作原理（一）工作原理：启动前先充满水，当电动机带动水泵叶轮高速旋转时，叶轮中的水也跟着旋转起来，由于离心力的作用，水便沿着叶轮圆周旋转的切线方向冲进出口管，水排出后在泵壳内的旋转轴附近就形成了真空，进水管中的水在外压力的作用下，被压进泵内填补真空，所以只要叶轮不停地转动，水就源源不断地由进水管进入泵内排出。
（二）离心泵的主要零部件1、泵壳泵壳有轴向剖分式和径向剖分式两种。
大多数单级泵的壳体都是蜗壳式的，多级泵径向剖分壳体一般为环形壳体或圆形壳体般纲壳式泵壳内腔呈螺旋型液道，用以收集从叶轮中甩出的液体，并引向扩散管至泵出口，泵壳承受个部的工作压力和液体的热负荷2、叶轮叶轮是唯一的作功部件，泵通过叶轮对液体作功。
叶轮型式有闭式、开式、半开式三种。
闭式叶轮由叶片、前盖板、后盖板组成。
半开式叶轮由叶片和后盖板组成。
开式叶轮只有叶片，无前后盖板。
闭式叶轮效率较高，开式叶轮效率较低。
3、密封环密封环的作用是防止泵的内泄漏和外泄漏，由耐磨材料制成的密封环，镶于叶轮前后盖板和泵壳上，磨损后可以更换。
离心泵密封基础：机械密封冲洗

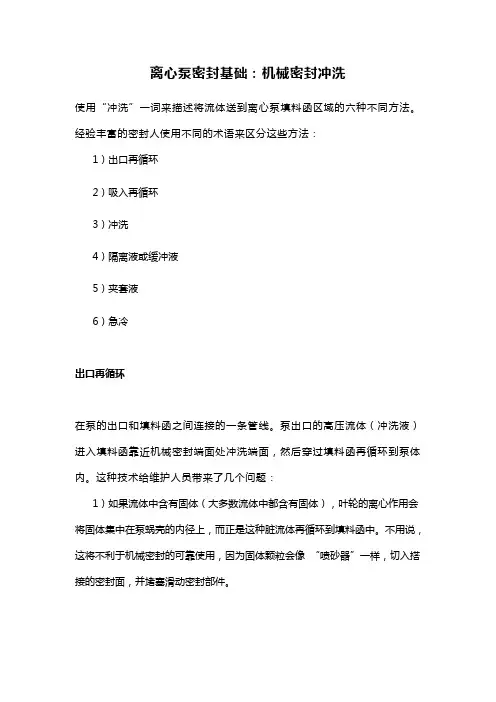

离心泵密封基础：机械密封冲洗使用“冲洗”一词来描述将流体送到离心泵填料函区域的六种不同方法。
经验丰富的密封人使用不同的术语来区分这些方法：1）出口再循环2）吸入再循环3）冲洗4）隔离液或缓冲液5）夹套液6）急冷出口再循环在泵的出口和填料函之间连接的一条管线。
泵出口的高压流体（冲洗液）进入填料函靠近机械密封端面处冲洗端面，然后穿过填料函再循环到泵体内。
这种技术给维护人员带来了几个问题：1）如果流体中含有固体（大多数流体中都含有固体），叶轮的离心作用会将固体集中在泵蜗壳的内径上，而正是这种脏流体再循环到填料函中。
不用说，这将不利于机械密封的可靠使用，因为固体颗粒会像“喷砂器”一样，切入搭接的密封面，并堵塞滑动密封部件。
2）当固体通过狭窄的间隙时，泵耐磨环、临界公差和紧密配合的衬套将会经历快速磨损。
这种冲洗的唯一合法用途是对填料函加压，以防止液体汽化。
如果在热水应用中使用此方法，尤其是在再循环管路中安装了热交换器的情况下，请小心。
任何连接中的高温水或蒸汽泄漏都可能对该区域的任何人员造成危险，同时，固体还可能会堵塞热交换器。
当使用该管线对填料函加压时，应记住以下几点：1）在填料函的底部安装一个紧密配全的衬套（即喉部衬套- 泵沙龙注），间隙应为轴直径的0.002英寸/英寸(0.002毫米/毫米)。
2）如果使用金属波纹管密封，请确保将管线从搭接密封面和薄金属片上移开。
3）如果使用的是安装正确、平衡的O形密封圈（应该这样做），只要填料函压力至少比液体汽化压力高一个大气压，密封产品就不会在密封面之间闪蒸。
出口再循环管线应该能保证有这样的压差。
吸入再循环在泵的吸入口和填料函底部或密封压盖之间连接的一条管线。
许多泵的吸入口已经有一个接头，用于安装吸入压力表。
但如果没有可用的吸入再循环管线接口、且管壁不够厚无法钻孔和攻丝时，则可以在管道或管道法兰上安装一个接口。
填料函的压力几乎总是高于泵的吸入压力。
叶轮后面的液体将通过填料函循环至泵吸入口。
离心泵检修及安装,维护,注意事项
离心泵的检修一、单吸离心泵的拆装1、解体步骤(1) 先将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。
(2) 将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。
(3) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。
2、装配顺序(1) 检查各零部件有无损伤，并清洗干净；(2) 将各连接螺栓、丝堵等分别拧紧在相应的部件上；(3) 将“O”形密封圈及纸垫分别放置在相应的位置；(4) 将密封环、水封环及填料压盖等依次装到泵盖内；(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧，然后在轴上套好挡水圈；(6) 将轴套在轴上装好，再将泵盖装在悬架上，然后将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。
在上述过程中，对平键、挡油环、挡水圈及轴套内的“O”形密封圈等小件易遗漏或错装，应特别引起注意。
3、安装精度这里给出的主要是联轴器对中的精度要求。
泵与电机联轴器装好后，其间应保持2～3mm间隙，两联轴器的外圆上下、左右的偏差不得超过0.1mm，两联轴器端面间隙的最大、最小值差值不得超过0.08mm。
二、双吸水泵的拆装型单级单吸式离心泵结构（甲式）1-泵体；2-泵壳；3-叶轮；4-轴；5-双吸密封环；6-键；7-轴套；8-填料套；9-填料；10-水封管；11-填料压盖；12-轴套螺母；13-双头螺栓；14-轴承体压盖；15-轴承挡套；16-轴承体；17-螺钉；18-轴承端盖；19-轴承；20-轴承螺母；21-联轴器；22-水封解体步骤1、分离泵壳(1) 拆除联轴器销子，将水泵与电机脱离。
(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。
(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。
2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。
一般离心泵安装措施
一、工程概况xxxxxxxxx2×300MW机组工程1号机组，汽机房内一般离心泵主要包括:两台闭式循环冷却水泵、两台水环式a 真空泵、两台汽机房排污泵。
另综合水泵房内有：三台辅机循环冷却水泵、三台工业水泵、两台化学生水泵、两台生活水泵、两台消防水泵、两台消防稳压泵。
主要设备参数如下：二、施工依据1．《电力建设施工及验收技术规范》汽轮机机组篇 DL5011-922．《火电施工质量检验及评定标准》汽机篇（1998年版）3．《汽机房附属机械及辅助设备安装图》J0301（山东电力工程咨询院）4．《综合水泵房及贮水池安装图》S0301（山东电力工程咨询院）4．xxxxxxxxx2×300MW机组工程《施工组织总设计》5．xxxxxxxxx2×300MW机组工程《汽机专业施工组织设计》6．《电力建设安全工作规程》DL5009.1-20027．各泵厂家提供的图纸及技术资料三、主要工机具及量具1．主要工机具拖拉机、25t拖车、汽机房80/20t行车、综合水泵房3t单轨吊、25t汽车吊、5t手拉葫芦2只、活扳手2套、榔头1把、撬棒2根、5t千斤顶4只、紫铜棒2根等2．量具水准仪、钢卷尺、百分表、游标卡尺、水平尺、塞尺等四、施工组织1．劳力组织安装工6人、起重工2人、操作工2人、电焊工1人2．计划工期2009.7.1～2009.10.303．施工方案：基础验收→基础准备→泵组就位→地脚螺栓孔浇灌→二次灌浆→对轮找正→对轮连接→其它附件安装五、施工工序及施工方法1.施工准备（1）基础的中心线应标识明晰，纵横中心线、标高、地脚螺栓孔的间距偏差≤10mm，地脚螺栓孔深度符合设计，地脚螺栓孔壁垂直度偏差＜10mm；（2）基础表面应水平坚实、无蜂窝、麻面、油污、露筋、裂缝等，砼强度达设计强度的70%以上；（3）基础表面已清理干净，无模板、脚手架等杂物，且表面已凿毛，土建基础办理移交手续；（4）设备到货并开箱检验完毕,无缺件、破损部件；（5）施工前设备厂家资料及设计院图纸齐全，并进行图纸会审；（6）施工人员应熟悉现场安装图纸及本作业指导书，并经安全技术交底；2．基础准备及垫铁配置（1）基础划线：根据图纸在基础上进行垫铁划线，尺寸大小根据设备底座大小及承力点而定，一般是在地脚螺栓两侧及负荷集中的地方；（2）基础砍平：用砍锤把基础敲平，平垫铁与基础接触密实无翘动，用水平尺测量，水泡应居中；（3）配制垫铁：根据二次浇灌高度配置垫铁的厚度，平垫铁、斜垫铁均需机加工，斜垫铁薄边厚度≥5mm，坡度≤1：10，每迭垫铁一般不超过三块，特殊情况允许五块，其中只允许有一对斜垫铁；3．泵的解体检查一般离心泵厂家出具合格证明文件，一般不做解体检查，除非业主、监理或厂家要求解体检查时才进行解体检查。
离心泵的安装技术间隙标准
一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度（即吸程）。
这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。
它并没有考虑吸水管道配套以后的水流状况.而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。
水泵安装高度不能超过计算值,否则，水泵将会抽不上水来.另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。
应当指出，管道离心泵安装地点的高程和水温不同于试验条件时,如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。
即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。
但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。
从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度,使水泵出水量减少，严重时甚至抽不上水来。
因此，要认真地做好管道的接口工作，保证管道连接的施工质量。
二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。
而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用.位应注意的是泵样本中给出的Hs值是用清水为工作介质,操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。
(1）输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋（Ha－10。
33) －(Hυ－0.24)（2）输送其它液体当被输送液体及反派人物条件均与实验条件不同时,需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵,计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。
离心泵安装方案

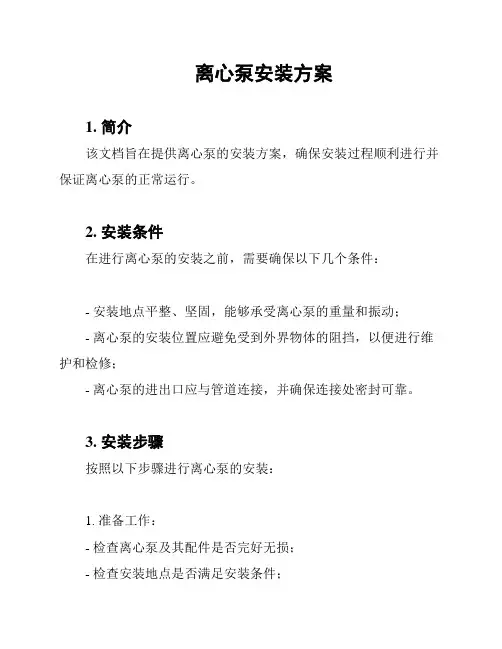

离心泵安装方案1. 简介该文档旨在提供离心泵的安装方案，确保安装过程顺利进行并保证离心泵的正常运行。
2. 安装条件在进行离心泵的安装之前，需要确保以下几个条件：- 安装地点平整、坚固，能够承受离心泵的重量和振动；- 离心泵的安装位置应避免受到外界物体的阻挡，以便进行维护和检修；- 离心泵的进出口应与管道连接，并确保连接处密封可靠。
3. 安装步骤按照以下步骤进行离心泵的安装：1. 准备工作：- 检查离心泵及其配件是否完好无损；- 检查安装地点是否满足安装条件；- 准备所需的安装工具。
2. 安装基础：- 根据离心泵的尺寸和重量，选择合适的基础材料；- 打好基础，确保其平整、坚固，并按照离心泵的安装位置进行浇筑。
3. 安装泵体：- 将泵体放置在安装基础上，确保其水平放置；- 使用垫片和螺栓将泵体与基础固定。
4. 连接管道：- 根据离心泵的进出口尺寸和管道连接方式，将管道连接到泵体的进出口上；- 使用密封材料确保连接处密封可靠。
5. 安装电机：- 根据离心泵的额定功率和转速要求，选择合适的电机；- 将电机与泵体连接，并确保其与基础固定牢固。
6. 接通电源：- 将离心泵的电源线连接到适配器或电源箱上；- 在确保电源部分安全可靠的情况下，打开电源开关，检查离心泵的运行是否正常。
4. 安全注意事项在离心泵的安装过程中，务必注意以下安全事项：- 确保操作人员具备相关的安装经验和技能，严禁未经培训的人员进行安装；- 在安装过程中，避免离心泵受到外界物体的碰撞和损坏；- 在进行电源连接之前，确保电源部分没有电压，以免触电风险；- 在离心泵正常运行后，定期进行维护和检修，以确保其性能和安全。
以上是离心泵的安装方案，请根据具体情况进行实施。
如有疑问或需要进一步咨询，请及时联系相关专业人员。
离心泵的设计及其密封
NPSH r ——最高效率点下的泵汽蚀余量。
根据【 《现代泵技术手册》关醒凡编著，宇航出版社。 】 查图 4-7
5
取 =0.075 所以 NPSH r H =0.035 40=3
3.3
1
泵的基本参数的确定
确定泵的进口直径 泵进口直径也叫泵吸入口径,是指泵吸入法兰处管的内径.吸入口径由合理的进口 流速确定。泵的进口流速一般为 3m/s 左右，从制造经济行考虑，大型泵的流速取大些， 以减小泵体积，提高过流能力。从提高抗汽蚀性能考虑，应取较大的进口直径，以减小 流速。常用的泵吸入口径，流量和流速的关系如图所示。对抗汽蚀性能要求高的泵，在 吸入口径小于 250mm 时，可取吸入口径流速 Vs 1.0 ~ 1.8m / s ，在吸入口径大于 250mm 时，可取 Vs 1.4 ~ 2.2m / s 。选定吸入流速后，按下式确定 Ds ,在该设计中，此泵为单 吸离心泵。
题目
离心泵的设计及其密封
摘要：在当今社会离心泵的应用是很广泛的,在国民经济的许多部门要用到它。在供给系统中几乎是
不可缺少的一种设备。在泵的实际应用中损耗严重，特别是化工用泵在实际应用中损耗，主要是轴 封部分，在输送过程中由于密封不当而出现泄漏造成重大损失和事故。轴封有填料密封和机械密封。 填料密封使用周期短，损耗高，效率低。本设计使用机械密封。主要以自己设计的离心泵为基础， 对泵的密封进行改进，以减少损耗，提高离心泵寿命。本设计其主要工作内容如下，自己设计一台 扬程为 40m，流量为 100m 3 /h 的离心泵。电机功率为 7.5kw，转速为 2900r/min，.在 0—80 0 C 工 作环境下输送带杂质液体的离心泵的机械密封。
N P S H = 1.1 ~ 1.5NPSH c 或 NPSH = NPSH c +k,
新型机械密封模组在水泵上的应用
新型机械密封模组在水泵上的应用摘要：文章分析了填料密封和传统机械密封的原理及优、缺点，介绍了一种新型的机械密封及其在水泵上的应用关键词：填料密封；机械密封；RTMF机械密封水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
离心泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。
继而吸入的水又被叶轮甩出经蜗壳而进入出水管。
由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。
在离心泵的工作过程中，因离心泵的泵轴、叶轮是运动的，而泵壳是静止的。
这样，在旋转的叶轮轴和静止的泵壳内壁会有环形间隙，外部气体便会由此间隙进入水泵内，导致泵的容积效率降低，严重的造成吸不上水。
常用的轴封装置有填料密封和机械密封二种。
填料密封又称为压紧填料密封，俗称盘根。
填料装入填料腔以后，经压盖螺丝对它作轴向压缩，当轴与填料有相对运动时，由于填料的塑性，使它产生径向力，并与轴紧密接触。
与此同时，填料中浸渍的润滑剂被挤出，在接触面之间形成油膜。
由于接触状态并不是特别均匀的，接触部位便出现“边界润滑”状态，称为“轴承效应”；而未接触的凹部形成小油槽，有较厚的油膜，接触部位与非接触部位组成一道不规则的迷宫，起阻止液流泄漏的作用，此称“迷宫效应”。
这就是填料密封的机理。
1、填料密封的优点：1)有一定的弹塑性。
当水泵填料受轴向压紧时能产生较大的径向压紧力，以获得密封；当机器和轴有振动或偏心及填料有磨损后能有一定的补偿能力(追随性)。
2)有一定的强度。
使水泵填料不至于在未磨损前先损坏。
3)化学稳定性高。
即其与密封流体和润滑剂的适应性要好，不被流体介质腐蚀和溶胀，同时也不污染介质。
机械密封工作原理、作用与安装过程、使用技术要领
机械密封工作原理、作用与安装过程、使用技术要领2020.2.8机械密封，又称端面密封，是一种用来解决旋转轴与机体之间密封的装置。
它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力（或磁力）的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械，也用于齿轮箱、船舶尾轴等密封。
因此，机械密封是一种通用的轴封装置。
分为接触式和非接触式两种，目前多数采用接触式机械密封，而非接触式机械密封正在发展之中，并已引起人们注意。
机械密封是机器上的非功能性零部件，但它在减少泄漏，稳定生产上起了很大作用。
机械密封的工作原理机械密封的工作原理就是以两个相互贴合，平的与旋转轴线垂直的密封表面，并相对转动的密封装置。
它是靠弹性元件(如弹簧或波纹管)和密封介质的压力，随轴旋转的动环和不随轴旋转的静环的接触端而上产生适当的压紧力，使这两个接触端面紧密贴合，端面间维持一层极薄的液膜，从而达到密封的目的。
机械密封的作用一、提高机器效率、降低能耗。
▪减少机器的内漏、外漏和穿漏，提高机器容积效率。
例如，大庆炼油厂将焦化5FDJ5×2离心泵的叶轮口环改为机械密封，使泵效率提高3.6%耀5.6%。
▪减少摩擦损失，提高机器的机械效率。
例如，将双端面密封改为单端面密封、非平衡型改为平衡型、双支承减底泵封闭一端(所谓砍头泵)减少密封都能减少摩擦损失，提高机械效率。
▪改变密封方式，提高机器或机组的效率。
例如，将屏蔽泵改用机械密封泵，使电动机效率提高;采用磁力传动泵，提高机器效率。
▪改变辅助系统，减少能耗，提高机组效率。
例如，热油泵自冲洗改为小叶轮循环冲洗;双端面密封改为单端面密封，节省封油辅助系统的能耗。
二、节约原材料。
例如，工艺流体回收，减少或消除动力蒸汽和工艺流体的损耗，减少封油损耗等。
三、提高机器可靠性。
例如，轴封的漏损和寿命决定轴封和机器的可靠性。
四、安全和环境保护。
立式多级离心泵机械密封更换方法
为了便于更换易损部件机械密封，目前市面上绝大部分的新一代立式多级不锈钢离心泵都采用新型密封技术的便拆型集装式不锈钢外壳机械密封，相比老式的机械密封，本类型机械密封具有使用寿命更长、安装和维护更简便的优点。
下面介绍一下本系列产品的机械密封拆装方法：一、对于功率较小的电机，首先应取下电机和联轴器以便于有足够的空间操作。
部分功率较大的电机可以不用取出就有足够大的空间。
如图1和图2图1(小功率电机的泵必须首先取出电机)图2(大功率单机不必取出已经有足够的操作空间)二、取下电机后，开始松动机械密封的动环部分。
操作前请准备好内六角螺丝刀和一字型螺丝刀。
如下图3图3，开始拆卸机械密封的锁轴螺丝三、松开机械密封动环螺钉(不必取出)后取出动环，然后开始松动机械密封静环锁母。
操作前请准备足够大的套筒或叉口扳手。
如图4图4，开始拆卸机械密封的固定螺丝四、松开静环锁母后，取出机械密封静环部分，请注意检查静环里面的陶瓷接触面是否有损坏部分，如有损坏必须检查安装动环的位置有无杂质等，必须清理干净后才能安装新的机械密封，否则可能损坏机封或漏水。
如图5图5，将原来的机械密封取出，换上新的机械密封。
五、重新放置机械密封后，分别按照步骤四、三、二去操作将机械密封固定后。
固定好动环后，首先上好电机，然后再固定联轴器。
在固定联轴器之前，请务必记得用赠送的机封垫片将轴提升一定距离，否则转动不灵活平稳。
如图6图6，在箭头所指位置用机封垫片将静环提高一定位置(一般1-2mm)，目的是让轴处于悬空状态以转动灵活。
如果没赠送垫片的，用其他1-2mm的垫片将两边均匀垫起来也行。
立式多级离心泵安装使用说明书
立式多级离心泵安装使用说明书系列: MVA, MVS代斯米泵业技术有限公司电话: +45 96 32 81 11传真: +45 98 17 54 99邮件: ***************网站: 说明书: T1536 语言:中文版本:A1(03/20)目录1手册说明 (4)1.1前言 (4)1.2图标和符号 (4)2担保 (5)2.1 担保条款 (5)3产品 (6)3.1 产品介绍 (6)3.2 型号说明 (6)3.3 机械密封代号 (6)3.4 额定电流 (7)4安全与环境 (8)4.1通用 (8)4.2用户 (8)4.3安全措施 (8)4.4安全保护措施 (8)4.5环境方面 (9)5用途及使用范围 (10)5.1产品特点 (10)5.2用途 (10)5.3使用范围 (10)5.4工作介质 (10)6技术参数 (11)6.1环境温度 (11)6.2液体温度 (11)6.3最小进口压力的计算方法 (11)6.4压力与温度 (12)6.5电气参数 (12)6.6电机起/停次数 (12)6.7尺寸及重量 (12)6.8噪音等级 (12)7安装及使用前注意事项 (13)7.1安装时请按照以下事项操作，以免损坏泵 (13)7.2启动泵前检查 (14)7.3启动步骤 (15)8性能参数 (16)9保养 (17)10运输储存 (18)10.1运输 (18)10.2存储 (18)11故障解决 (19)12尺寸图 (21)13爆炸图 (29)1 手册说明1.1 前言本手册包含了正确、可靠和有效操作及使用产品的重要信息。
遵守操作说明对于确保产品的可靠性和较长的使用寿命以及避免任何风险都是至关重要的。
本章包含关于本手册和一般安全的信息。
以下章节提供了关于产品的正常使用、安装、维护和修理的信息。
•熟悉手册内容。
•准确地遵循指示和说明。
•按照手册，永远不要改变操作要求的顺序。
•将本手册或本手册的副本放在产品附近的固定位置，以便所有操作人员都能使用。
机械密封的安装、使用及维护
*
Xinde Company
12
对于带平衡盘的多级离心泵，即使是两端轴承固定，转子仍不能定 位，必须将转子向入口端窜动，使平衡盘工作面接触，才能校核密封压 缩量是否合适。
对于带平衡盘的多级高温离心泵，确定密封压缩量时，入口端的密 封压缩量不可过大，要考虑升温期间转子和泵体的温差，转子向入口端 的热伸长量。
Xinde Company 2
一、机械密封的安装
如今，机械密封在炼油化工、油气集输、冶金、制药等行业得到广泛 的应用。机械密封作为过程装备中的精密部件，为了达到良好的密封效 果，必须保证其正确安装 任何一种机器和设备，在设计时都需考虑到安装中可能出现的问题。 对于机械密封，主要应考虑安装密封的要求、安装前的准备工作、安装顺 序及安装检查。 1、机械密封安装的要求 机械密封安装时，对安装部位的轴或轴套的径向跳动、表面粗糙 度、外径尺寸公差、运转时轴（或轴套）的轴向窜动量都有一定的要 求。对于安装普通工况泵用机械密封轴（或轴套）和端盖的精度要求 如下：
Xinde Company
11
4、安装检查 机械密封安装完毕后，用手盘动动环，应保证转动灵活，并有一定的 浮动性。对于重要设备的机械密封，必须进行静压实验和动压实验，实验 合格后才可投入正式使用。 不同结构离心泵安装机械密封需注意问题 在用到泵的场合中，离心泵使用比较广泛。不同结构的离心泵在安装 时有所不同，需要主要的问题如下： 悬臂式离心泵的特点是轴已在轴承箱中安装好，而泵体、叶轮和密封 箱周没有安装。在拆卸时就要把压缩量和传动座的位置确定并在轴上做出 标记。安装时首先把带静环的压盖套入轴上，然后安装带传动座和动环的 轴套，再安装叶轮并旋紧叶轮背帽，于泵体安装后才能安装压盖。 而双支撑离心泵，安装密封时叶轮已经装在泵体内。将轴套及动环组 建‘带静环的压盖等零件套在轴上，两端轴承安装就位，此时转子已处于 工作位置，方可安装两端的机械密封，旋紧压盖螺纹前要核对密封的压缩 量是否合适。
机泵维修钳工实际操作题评分标准
机泵维修钳工实际操作评分记录表
选手姓名：操作时间：时分至时分得分：
一、考核题目：找正离心泵同轴度
1、考试要求
（1）必须穿戴好劳动保护用品。
（2）正确使用工、夹、量具。
（3）按找正离心泵同心度的要求进行操作。
（4）符合安全文明操作。
2、考试时限
（1）正式操作时间：40min
（2）提前完成操作不加分，超时操作时间按规定标准评分
二、考核题目：加工外六方
1、考试要求
（1）必须穿戴好劳动保护用品。
（2）必备的工具、量具准备齐全。
（3）划线准确、清晰。
（4）按工艺要求进行加工。
（5）符合安全文明操作。
2、考试时限
（1）准备时间：3min（不计入考试时间）。
（2）正式操作时间：80min.
提前完成操作不加分，超时操作时间按规定标准评分
（3）
名称：外六方 材料：45
考评员：
核分员：
日期：年月日
三、考核题目：安装离心泵机械密封
1、考试要求
（1）必须穿戴好劳动保护用品。
（2）必备的工具、量具准备齐全。
（3）清洗检查所有装配部件。
（4）按顺序要求安装离心泵。
（5）符合安全文明操作。
2、考试时限
（3）准备时间：3min（不计入考试时间）
（4）正式操作时间：45min
（5）提前完成操作不加分，超时操作时间按规定标准评分
考评员：
核分员：
日期：年月日。
机泵维修钳工国家技能鉴定题库(580题)题库(580道)
机泵维修钳工国家技能鉴定题库（580题）1、调质钢具有较高的( )。
——[单选题]A 硬度B 任性C 塑性D 综合机械性能正确答案：D2、材料的选择原则首先满足( )要求的前提下,再考虑工艺性.经济性。
——[单选题]A 硬度B 强度C 耐蚀性D 使用正确答案：D3、制作泵轴的材料要求有足够的强度.( )和耐磨性等良好的综合机械性能。
——[单选题]A 刚度B 塑性C 耐磁性D 较好的伸长率正确答案：A4、离心泵动密封摩擦副的材料一般不选( )。
——[单选题]A 陶瓷B 青铜C 碳钢D 碳—石墨正确答案：C5、往复式压缩机连杆的材料一般用碳素钢或合金结构钢经( )处理。
——[单选题]A 发黑B 退火C 正火D 调质正确答案：D6、往复式压缩机活塞杆的表面热处理方法有( )处理.或渗碳.氮化.镀铬。
——[单选题]A 正火B 回火C 高频淬火D 退火正确答案：C7、要提高钢工件表层的( ),可将钢进行化学热处理。
——[单选题]A 拉伸强度B 耐磨性C 抗压强度D 抗弯强度正确答案：D8、发黑处理(即氧化处理)是将钢件放入( )溶液中处理,使钢件表面生成一层氧化膜的过程。
——[单选题]A 水B 油C 碱D 特定的化学试剂正确答案：D9、钢感应表面淬火后须进行( )处理。
——[单选题]A 高温回火B 中温回火C 低温回火D 时效正确答案：D10、液压扳手在使用前,需在扳手( )的情况下,将整个液压系统进行试运。
——[单选题]A 带负荷B 不带负荷C 半负荷D 满负荷正确答案：B11、光学合像水平仪的水准管在测量中起( )作用。
——[单选题]A 读数C 定位D 测量正确答案：C12、光学合像水平仪测量读数前,水准器的两气泡应调整至( )位置。
——[单选题]A 分离B 重合C 错位D 重影正确答案：B13、自准直仪影像的偏移量由( )所决定,与反射镜到物镜的距离无关。
——[单选题]A 物镜B 反射镜转角C 目镜D 聚光镜正确答案：B14、光学平直仪可以通过转动( )测出工件水平方向的直线度。
机械密封安装使用指导说明书
机械密封安装使用指导一．适用范围适用于旋转轴用机械密封安装，以卧式离心泵用机械密封安装为基准，机械密封为内装、接触式，转速不超过5000转/分或端面速度≤25米/秒，密封工作温度在-40℃~260℃或介质温度低于400℃，其它设备用机械密封安装可参考使用。
二．安全建议安装机械密封前，必须保证相关设备、系统均已停用和处于非工作状态，并且已达到环境温度，有压部分已泄到常压，保证机械密封安装过程中人身安全。
三．安装步骤：准备1．准备好所要安装的密封后，各件拆装顺序。
拆泵，将旧的填料或机封拆除。
2．检查泵上与轴套、压盖相接触的金属件表面是否完好。
3．为了避免非金属元件（如"○"元件滑过的所有台肩部位加工出2x30光滑（如图一）直径处金属表面粗糙度Ra应小于0.8μm，静密封圈处的金属表面粗糙度Ra应小于3.2μm。
4．清洁密封腔体，并检查各安装表面是否有损伤痕迹。
5．检查与机械密封相关的安装连接尺寸是否与机械密封工作图相符。
6．校核密封腔体中旋转件及静止件的轴向及径向跳动，不超过国家标准规定极限值。
轴端部跳动小于0.1mm, （如图二）轴径向跳动小于0.03-0.05mm., （如图三）密封腔止口端面与轴的垂直度小于0.05mm。
（如图四）如果达不到上述要求，应更换轴承或调整相关部件。
7、擦净各部件，对滑移部位添加润滑剂，该润滑剂要与密封材料及介质相容。
推荐使用润滑剂：肥皂水、水、硅润滑脂、乙二醇或甘油。
装配1．机械密封的装配要求在干燥、清洁的环境中进行。
2．拆开机械密封包装，注意密封端面不可与硬物相碰。
3．依据密封工作图，确定密封工作长度L3（以符合DIN24960的C8U型机械密封为例）(见图五）。
3-1、密封弹性组件（包括动环）的工作长度是经过计算的，即在规定的运行寿命内能保持合适的端面比压及弹性补偿量的长度。
工作长度与其自由状态的长度差值，即是密封的压缩量，安装中，需计算得出实际压缩量。
离心泵轴的密封方法
离心泵轴的密封方法
离心泵轴的密封方法有以下几种：
1. 灌封式密封：在泵轴上安装一个轴封装置，使用密封液将轴封装置与泵轴间隙填满，以阻止液体泄漏。
这种密封方法适用于高温、高粘度和腐蚀性介质。
2. 机械密封：通过机械装置将泵轴与泵体隔离，阻止液体泄漏。
机械密封一般由静环、动环、弹簧、密封环等部分组成。
这种密封方法适用于高速、高精度和要求不泄露的场合。
3. 轴封：在泵轴上安装一个轴封装置，该装置由密封环、保持腔体、弹簧等组成，以阻止液体泄漏。
轴封适用于一般工况，其密封性能和使用寿命一般较低。
4. 磁力密封：通过磁力作用，将泵轴与泵体隔离，以达到密封效果。
磁力密封适用于有易燃易爆气体泄漏的场合，具有较高的安全性。
需要根据具体的工况要求和泵的特点选择合适的密封方法。
