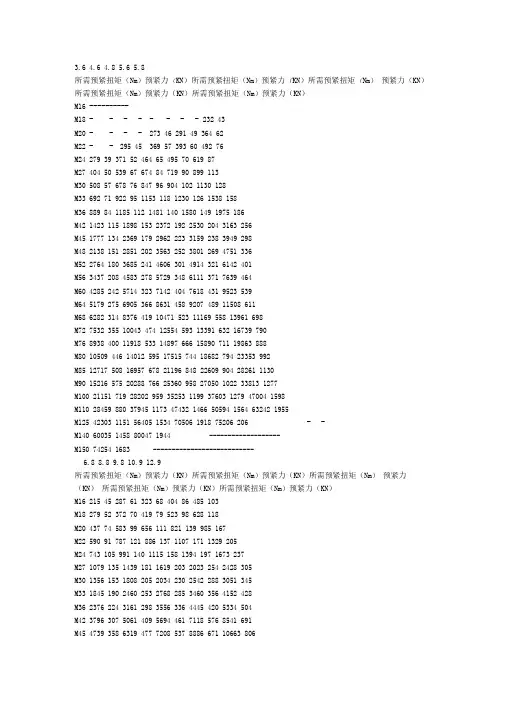

3.64.6 4.85.6 5.8所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)M16 ----------M18 - - - - - - - - 232 43M20 - - - - 273 46 291 49 364 62M22 - - 295 45 369 57 393 60 492 76M24 279 39 371 52 464 65 495 70 619 87M27 404 50 539 67 674 84 719 90 899 113M30 508 57 678 76 847 96 904 102 1130 128M33 692 71 922 95 1153 118 1230 126 1538 158M36 889 84 1185 112 1481 140 1580 149 1975 186M42 1423 115 1898 153 2372 192 2530 204 3163 256M45 1777 134 2369 179 2962 223 3159 238 3949 298M48 2138 151 2851 202 3563 252 3801 269 4751 336M52 2764 180 3685 241 4606 301 4914 321 6142 401M56 3437 208 4583 278 5729 348 6111 371 7639 464M60 4285 242 5714 323 7142 404 7618 431 9523 539M64 5179 275 6905 366 8631 458 9207 489 11508 611M68 6282 314 8376 419 10471 523 11169 558 13961 698M72 7532 355 10043 474 12554 593 13391 632 16739 790M76 8938 400 11918 533 14897 666 15890 711 19863 888M80 10509 446 14012 595 17515 744 18682 794 23353 992M85 12717 508 16957 678 21196 848 22609 904 28261 1130M90 15216 575 20288 766 25360 958 27050 1022 33813 1277M100 21151 719 28202 959 35253 1199 37603 1279 47004 1598M110 28459 880 37945 1173 47432 1466 50594 1564 63242 1955M125 42303 1151 56405 1534 70506 1918 75206 206 - -M140 60035 1458 80047 1944 -------------------M150 74254 1683 ---------------------------6.8 8.8 9.8 10.9 12.9所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)所需预紧扭矩(Nm)预紧力(KN)M16 215 45 287 61 323 68 404 86 485 103M18 279 52 372 70 419 79 523 98 628 118M20 437 74 583 99 656 111 821 139 985 167M22 590 91 787 121 886 137 1107 171 1329 205M24 743 105 991 140 1115 158 1394 197 1673 237M27 1079 135 1439 181 1619 203 2023 254 2428 305M30 1356 153 1808 205 2034 230 2542 288 3051 345M33 1845 190 2460 253 2768 285 3460 356 4152 428M36 2376 224 3161 298 3556 336 4445 420 5334 504M42 3796 307 5061 409 5694 461 7118 576 8541 691M45 4739 358 6319 477 7208 537 8886 671 10663 806M48 5702 404 7602 538 8553 606 10691 757 12829 909M52 7371 482 9828 642 11056 723 13820 904 16585 1084M56 9167 556 12223 742 13750 835 17188 1044 20626 1252M60 11428 647 15237 863 17142 971 21428 1214 25714 1457M64 13810 733 18414 978 20716 1100 25895 1376 31074 161M68 16753 838 22338 1117 25130 1257 31413 1571 37696 1885M72 20087 948 26783 1265 30131 1423 37664 1779 45197 2135M76 23836 1066 31781 1422 35754 1650 44693 2000 53632 2400M80 28614 1191 37365 1588 42036 1787 52545 2234 63055 2680M85 33914 1357 45219 1809 50871 2035 63589 2544 76307 3053M90 40576 1533 54101 2044 60864 2300 76080 2875 - -M100 56404 1918 75206 2558 ------M110 75891 2346 --------M125 ----------M140 ----------M150 ----------1 、表中扭矩为达到屈服强度的80%时所测定(仅供参考) 。

外挂架受力计算

外挂架受力计算

外挂架受力计算一、荷载计算(外挂架间距按1.7m计算)1、计算外挂架自重W(∟50*5)∟50*5角钢重量:3.77kg/m;除DE、FD杆件采用∟50*5外,其余杆件均为2∟50*5;节点钢板厚8mm。

W=3.77*(2*2+1.35*2+2.41*2+1.21*2+0.68+1)*1.3=76.6kg2、外挂架受力计算简图:见右F1、F2、F3、F4及q的计算数值如下:①、 F1(大模板自重)F1=150*3*1.7+76.6/2=803.3kg②、 F2(外排脚手架自重)F2=3.84*(8*1.7+8+1.4)+700*0.05*0.5*1.7+75+8*1+76.6/2=239.4kg③、 F3(下挂脚手架自重及大模板上口操作平台之下传重量.其中操作平台站2人,重150kg)F3=3.84*(3*1.7+3.8+1.4)+3*1+700*0.05*(0.5+0.7)*1.7+75* (2+1)=339kg④、 F4(大模板上口操作平台的脚手架自重)F4=3.84*(2*1.7+2*3)+6*1=42kg⑤、 q(每榀外挂架上承受的均布荷载,按3人225kg外加270kg的脚手板自重计)q=700*0.05*1.7+(75*3+270)/1.35=59.5+366.7=426.2kg/m 二、求各点反力由∑Y=0,得:N A’=803.3+239.4+339+42+426.2*1.35=1999.1kg=19991N 由∑M C=0,有:239.4*1.35+42*0.675+339*0.35+426.2*1.352/2- N A*2=0N A=429.3kg=4293N(此为拉力)由∑X=0,得:N C=429.3kg=4293N(此为压力)三、计算各杆件内力1、将所有反力转化为节点力,如右图所示:F2’=239.4+(426.2*1.35)/4=383.2kgF4’=42+(426.2*1.35)/2+339*0.35/0.675=505.5kgF1’=803.3+(426.2*1.35)/4+339*0.325/0.675=1110.4kg2、节点法求各杆件的内力①、取节点BN BD=383.2*2.41/2=461.8kg(此为压力)N BF=383.2*1.35/2=258.7kg(此为拉力)②、取节点FN FD= F4’=505.5kg(此为压力)N FA= N BF =258.7kg(此为拉力)③、取节点A由∑X=0,有:N A- N FA- N DA*1.35/2.41=0即:429.3-258.7-1.35/2.41* N DA=0,故: N DA=304.6kg(此为拉力)由∑Y=0,有:1999.1-1110.4-304.6*2/2.41- N AE=0故: N AE=635.9kg(此为拉力)④、取节点CN DC=635.9*2.41/2=766.3kg(此为压力)复核:766.3*1.35/2.41=429.3kg,结果正确!⑤、复核节点D:由∑X=0,带入数值:(766.3-461.8)*1.35/2.41-304.6*1.35/2.41=0由∑Y=0,带入数值:(766.3-461.8)*2/2.41+304.6*2/2.41-505.5=0四、强度复核1、螺栓强度复核穿墙钩头螺栓直径32mm,则有效直径de=28.7168mm,有效面积Ae=647.35mm2(查表可知),f=190N/mm2,fy=110N/mm2。

螺栓的拉力计算范文

螺栓的拉力计算范文

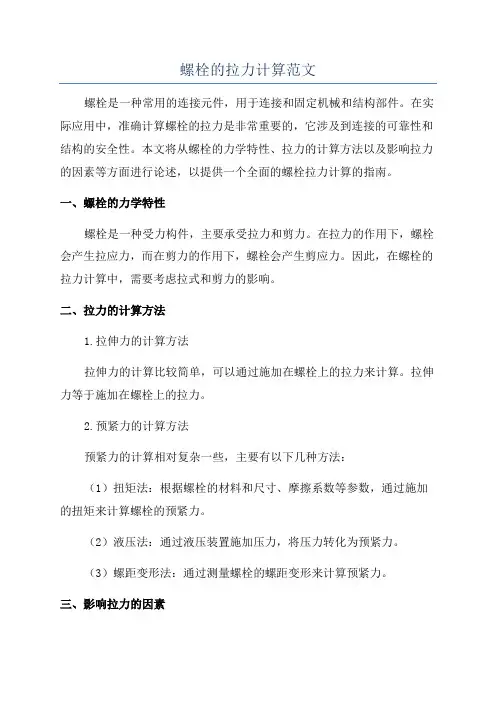

螺栓的拉力计算范文螺栓是一种常用的连接元件,用于连接和固定机械和结构部件。
