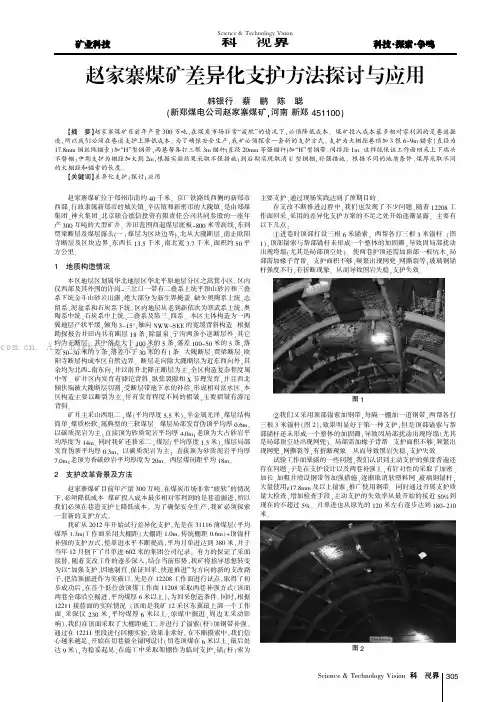

赵家寨煤矿差异化支护方法探讨与应用
Science &Technology Vision 科技视界赵家寨煤矿位于郑州市南约40千米,京广铁路线西侧的新郑市西部,行政隶属新郑市的城关镇、辛店镇和新密市的大隗镇。
是由郑煤集团、神火集团、北京联合德信投资有限责任公司共同参股的一座年产300万吨的大型矿井。
井田范围西起煤层底板-800米等高线,东到贾梁断层及煤层露头(一1煤层为区块边界),北从大隗断层,南止欧阳寺断层及区块边界,东西长13.5千米,南北宽3.7千米,面积约50平方公里。
1地质构造情况本区地层区划属华北地层区华北平原地层分区之嵩箕小区。
区内仅西部及其外围的许岗-三岔口一带有二叠系上统平顶山砂岩和三叠系下统金斗山砂岩出露,绝大部分为新生界掩盖。
缺失奥陶系上统、志留系、泥盆系和石炭系下统。
区内地层从老到新依次为寒武系上统、奥陶系中统、石炭系中上统、二叠系及第三、四系。
本区主体构造为一两翼地层产状平缓,倾角3-15°,轴向NWW-SEE 的宽缓背斜构造。
根据勘探报告井田内共有断层18条,除温泉、宁沟两条小逆断层外,其它均为正断层。
其中落差大于100米的5条,落差100~50米的5条,落差50~30米的7条,落差小于30米的有l 条。
大隗断层、贾梁断层、欧阳寺断层构成本区自然边界。
断层走向除大隗断层为近东西向外,其余均为北西~南东向,并以南升北降正断层为主,全区构造复杂程度属中等。
矿井区内发育有滹沱背斜,纵张裂隙和X 节理发育,并且西北倾伏端被大隗断层切割,受断层带地下水的补给,形成相对富水区。
本区构造主要以断裂为主,伴有发育程度不同的褶皱,主要褶皱有滹沱背斜。
矿井主采山西组二1煤(平均厚度5.5米),半金属光泽,煤层结构简单,煤质松软,属典型的三软煤层。
煤层局部发育伪顶平均厚0.6m,以碳质泥岩为主;直接顶为砂质泥岩平均厚4.0m;老顶为大占砂岩平均厚度为14m。
同时我矿还兼采二3煤层(平均厚度1.3米),煤层局部发育伪顶平均厚0.3m,以碳质泥岩为主;直接顶为砂质泥岩平均厚7.0m;老顶为香碳砂岩平均厚度为20m。
赵家寨煤矿西风井井筒壁后、壁间注浆技术研究
【 关 键词】 立井井筒； 渗漏水； 壁后 、 壁 间注浆 ； 研究
０ 概 况 上一水 平交叉 布孔） ， 排距 ２ ０ ０ ０ ｍ ｍ， 单孑 Ｌ 孔深 ５ ５ ０ ａ ｒ ｍ ， 穿透 内壁 进入
外壁 １ ０ ０ ａｍ ｒ
新 郑煤 电公 司西翼风 井采用冻 结法施工 井筒设计 深度 ２ ９ １ ． ３ ｍ． 壁后注浆段 ： （ １ ）注浆孔沿井壁深浅孔水平交叉布置 ．每排布置 冻结深度 ２ ７ ４ ｍ ， 井筒直 径为 ５ ． ５ ｍ 。 在井筒掘砌施工 中穿过第 四系砾石 ８ ～ １ ０ 个注浆孔ｆ 与上一水平交叉布Ｆ Ｌ ） ， 排距 ３ ０ ０ ０ ｍ ｍ 。 （ ２ ） 浅孔 ： 单孔孔 层、 砂层 和二叠系粉砂岩 、 细粒砂岩 ， 为主要 的含水层 ． 随着冻结壁 逐 深 １ ２ ０ ０ ｍ ｍ。 渐融化 ． 井壁 出现渗漏水 ．出水量为 ４ ５ ｍ ３ ／ ｈ 为保护井壁及 以后 的设 （ ３ ） 深孑 Ｌ ： 单孔孔 深 ５ ０ ０ ０ ａｍ（ ｒ 考虑单孔 深度过 大 ， 深孑 Ｌ 施工 时可 施， 故决定对井壁注浆封水。 带一定角度） ． 并埋设 注浆孔 口管ｆ ３ ２ ｍ ｍ ｘ ｌ ０ ０ ０ ｍ ｍ ） 。 （ ４ ） 根据漏水 量的不 同， 采用不 同的造孔密度 、 深度埋管方式 ， 不 １ 井壁渗漏水原因分析 同的材 料配比和注浆参数 １ ） 混凝土 的收缩及 冻结 壁融化膨胀 ， 造成施工接茬 缝 ， 因而接 茬 处成为出水的薄弱处。 ２ ） 壁后岩石裂 隙水或 含水层 、 涌水 ， 通过薄弱部位 井壁接茬处 向 外渗水 。
注浆压力大小主要取决 于注浆孔 静水压 大小 ． 但考虑到岩层 的裂 隙发育程度及井壁抗 压强度 ． 壁 间注浆工作压力控制在 Ｏ ． ５ ～ ２ ＭＰ ａ ， 注 浆时可根据井壁情况和注入量相应适 时调整 注浆压力 注浆 终压不 大 于２ Ｍ Ｐ ａ 。 壁后注浆压力 ： 浅孔 １ ． ５ ～ ２ ． ５ Ｍ Ｐ ａ ， 终孔不大于 ３ Ｍ Ｐ ａ ， 深孔工作 压力 ５ ～ ６ Ｍ Ｐ ａ ． 终 孔不 大于 ８ Ｍ Ｐ ａ 。为缩短施 工工期 ． 注浆 终量不大 于 １ ０ Ｌ ／ ａ ｒ ｉ ｎ 持 续时间不少于 １ ５ ｍ ｉ ｎ ３ ． ５ 注浆布 眼 壁 间注浆段 ： 注浆 孔沿井壁水平 布置 ． 每排 布置 １ Ｏ 个 注浆孔 ｆ 与
“变堵为疏”防治水方案在赵家寨煤矿的应用
“变堵为疏”防治水方案在赵家寨煤矿的应用刘晓飞【期刊名称】《《能源与环保》》【年(卷),期】2018(040)010【总页数】6页(P50-54)【关键词】水文地质; 帷幕注浆; 截流堵源; 突水; 水位; 疏水降压【作者】刘晓飞【作者单位】郑州煤炭工业（集团）有限责任公司河南郑州450000【正文语种】中文【中图分类】TD7450 引言赵家寨煤矿水文地质类型复杂，2014年9月24日井下12202运输巷机头的掘进工作面发生底板突水事故，最大突水量1 310 m3/h。
通过突水点附近水文观测孔水位变化情况及实测水温，分析突水水源，制定帷幕注浆及截流堵源的防治水措施。
在治水期间发现附近巷道出现淋水及支护强度问题，结合突水后底板含水层水位下降速率综合考虑，决定变堵水为疏水。
通过“变堵为疏”方案的实施，既避免了堵水期间附近巷道被压垮的危险，随着底板含水层水位的急剧下降，又解决了矿井底板突水威胁，确保了矿井生产的本质安全［1-2］。
1 概况赵家寨煤矿于2004年10月16日正式开工建设，2010年9月26日通过国家发改委验收。
设计生产能力300万t/a，矿井主采二叠系山西组二1煤，煤层厚度0～27.29 m，平均厚度5.5 m，属较稳定煤层。
井田东西走向长13.5 km，南北倾斜宽3～4 km，面积48.96 km2，工业储量3.87亿 t，可采储量2.23 亿 t。
1.1 巷道设计赵家寨煤矿12201运输巷机头段设计125 m，用于运输巷运输作业，该巷埋深283.5 m，在二1煤层顶板大占砂岩层位中施工，位于SF32、SF22正断层附近。
SF32、SF22正断层为三维地震断层，在11运输、11回风、11轨道、31轨道、31回风等5条上山巷道中被实揭，均无水(图1)。
图1 12201运输巷驱动装置的布置平面Fig.1 Layout plane sketch of drive unit in 12201 transport tunnel1.2 施工前评价掘进前对三维地震及瞬变电磁勘探资料进行分析，三维地震资料显示无断裂构造，瞬变电磁资料显示该区为高阻区［3-4］。
回采工作面底板注浆加固防治水技术新进展
2 底板注浆加固技术新方法
2. 1 底板破坏深度的计算 工作面底板导水破坏带深度（ 以下简称底板破
坏深度） 是设计防水安全煤岩柱、评价底板突水危 险性及确定底板注浆加固深度等的关键参数。底板
2014 年第 1 期
注浆加固工作面与未加固工作面的底板破坏深度采 用相同的计算公式。
98
许延春等： 回采工作面底板注浆加固防治水技术新进展
1 底板注浆加固技术原理
回采工作面底板含水层注浆加固技术是 20 世 纪 80 年代中后期发展起来的一种注浆防治水方法。 当煤层底板含水层富水性强且水头压力高，或煤层 底板隔水层薄，底板有导水构造破碎带等，则工作面 底板突水危险性高。
据统计，底板受构造破坏块段突水系数一般不 大于 0. 06 MPa / m，正常 块 段 不 大 于 0. 10 MPa / m。 当工作面突水系数大于临界突水系数时，一般可采 取 2 种防治水措施。①采用疏水降水压方法，降低 突水系数，实现安全开采。但是当含水层富水性强、 补给性好时，会遇到难以疏降水压、排水量大、费用 高、疏降时间长等问题，因此目前很少有矿井采用该 方法疏降奥灰或与奥灰有水力联系的含水层。②采 用对底板含水层改造与隔水层注浆加固防治水方 法，可通过增加隔水层厚度降低突水系数，减少矿井 突水危险性，并且有效果显著、工程规模灵活、技术 可行等优点，目前被大多数矿井采用。
有学者通过实测资料做了进一步的研究分 析［7］，总结出了埋深大于 400 m，采高小于 4. 5 m 条 件下，并且反映采高因素的底板破坏深度 h1 的统计 公式： h1 = 0. 042H － 0. 416α + 0. 013L － 3. 276M + 7. 255，其中，M 为工作面采高。同时，分别对大埋深 条件下受断层影响、一次采全高和特厚煤层分层开 采工作面底板破坏深度进行了计算分析，得出了对 应底板破坏深度的修正计算公式： 断层影响时hd = Adh1 ； 一次采全高时 hq = h1 + 4. 3ΔM； 特厚煤层分层 开采时 hf = h1 + 0. 57M2 。其中： Ad 为比例系数，取 1． 0 ～ 1． 6； ΔM 为一次采全高度与 3． 6 m 的采高增 量； M2 为第 2 分层采高。
煤层底板含水层注浆改造在赵家寨煤矿的应用
６ 使 用 效 果 与 评 价
（） １ 马丽散 具有 高 度粘 合 力和 很好 的机 械性 能 ， 可 与煤层 高度粘合 ； 马丽散注射进煤层 以后 ， 低粘度 混
合物保持 液体状态几秒钟 ， 渗透进 细小 的裂缝膨胀 ， 从 而有效 的加 固和密封处理 。 （） ２ 提高巷 道围岩松动 圈内破碎 岩体 的强 度和 变
１ 工 作 面 概 况
大， 特别在断层构造密集发育附近 ， 底板以下 ２ ．ｍ处 ２５ 异 常区和二 层 底 板 以下 ６ ． ｍ 处异 常 区 比较 一 煤 ２５ 致 ， 能存在着垂 向水力联 系。 可
二。 煤层顶 板砂岩 含水层 富水性 较弱 ， 可以进行 疏
放治理 。
综上分析 ， 回采工作面之前 ， 在 对工作 面进行综合 水害防治是十分必要 的。
｝收 稿 日期 ：简 介 ： 忠 礼 （９ ３一） 男 ， 东 烟 台 人 ，０ ７年 毕 业 于 济 南 刘 １８ ， 山 ２０
大学 资源环境系 ， 本科学历 ， 助理工程 师 ， 在龙兴地 质公 司生产技 现 术部 工作 。
采 矿对底 板隔水层 的扰 动破坏厚度 ，ｌ ｎ； Ｄ ｇ一隔水层 中原生 导高 ， 。 Ｉ ｎ 根据上式变形为 Ｍ ：［ Ｐ＋Ｔ（ ｐ＋ ） ／ ｓ根据 ｓ Ｇ ］Ｔ， 附近 打 钻情 况 测 得 一灰 水 压 ２ ６ＭＰ ， Ｐ＝２６ ． ａ 取 ． Ｍ ａＬ 灰原生导 高取 ５Ｉ， Ｐ ， ｌ ｌ 根据矿压破坏深度经验公 式 ＝１８ ０ １Ｌ Ｌ为工 作 面倾 斜宽 ） 该工作 面 ． ６＋ ． １ （ 得 理论 矿压破 坏 深度 ２ ． ６ ０ ５ ｍ。计 算得 构 造破碎 带 附近 块段 加固深度不低 于 ６ ．６ 正常块段 加 固深度 不低 ５ ５ ｍ； 于 ４．６ ５ ５ ｍ。本工作 面二 １ 煤距 灰 底板 间距 ６ ｍ， ０ 因此 在正常块段不 用对 一灰进行 注浆 改造 ； 在地 质 构造 带区段 及物探 异常区 ， 对 卜 灰进行注浆改造 。 ４
近煤层薄层灰岩含水层水岩作用
近煤层薄层灰岩含水层水岩作用韩永;尹尚先;连会青;王广才【摘要】为了揭示主要水岩作用,解释近煤层薄层灰岩含水层水文地球化学演化,为煤矿出水水源判别和矿井水处理提供依据,基于水化学类型的分析、地下水主要离子和TDS的关系以及离子之间的关系,通过图示法研究赵家寨矿薄层灰岩含水层水化学演化过程中的主要水岩作用.结果表明:水化学类型主要为HCO3-SO4;主要水岩作用为阳离子交换反应、黄铁矿氧化、石膏的溶解,其中阳离子交换反应导致Na+浓度高于Cl-浓度,Ca2+相对于HCO3-亏缺,黄铁矿的氧化反应导致Ca2+比SO42-浓度高.【期刊名称】《中国煤炭》【年(卷),期】2016(042)007【总页数】6页(P19-23,62)【关键词】薄层灰岩;水化学特征;含水层;水岩作用【作者】韩永;尹尚先;连会青;王广才【作者单位】华北科技学院安全工程学院,河北省三河市,065201;华北科技学院安全工程学院,河北省三河市,065201;华北科技学院安全工程学院,河北省三河市,065201;中国地质大学 (北京)水资源与环境学院,北京市海淀区,100083【正文语种】中文【中图分类】P641煤矿水害是影响煤矿安全开采的重要因素之一，特别是近煤层的相关含水层是煤矿水害的重要来源。
因为距离煤层较近，在特殊构造或者采矿活动影响下，容易导致水害事故的发生。
尤其是直接位于煤层底部的薄层灰岩，虽然一般情况下该含水层水量不丰富，但如果其与富水性强的含水层（如奥陶系纪岩含水层）发生水力联系，容易造成较大水害事故。
矿井防治水的理论和工程实践表明，水文地球化学方法是矿井水害预防和治理工作中较为有效的一种方法。
其中，水岩作用的研究可以解释和说明水文地球化学的演化，揭示地下水的潜在来源和循环，为煤矿出水水源判别和矿井水处理提供依据。
已有的研究成果未见有薄层灰岩含水层水岩作用的相关研究，因此加强薄层灰岩含水层水岩作用研究具有一定理论和实际意义。
底板含水层注浆改造技术在赵固一矿的应用及日常管理
底板含水层注浆改造技术在赵固一矿的应用及日常管理姜文浩【摘要】The flood disaster is a hazard, and influences the current production of Zhaogu fields. Based on the structure of Zhaogu fields, this article puts forward the design thought about putting grouting reconstruction into footwall stratum aquiferous, at the same time, defines the theory of footwall stratum aquiferous, the principle of construction design, various parameters and foundation of aquiferous footwall stratum, and puts forward feasible measures of project current management, to guarantee the order production and improve the production efficiency.%水患是影响赵固井田日常生产的一大危害。
文章基于赵固井田构造，提出通过实施底板含水层注浆改造的设计思路，同时详细解说底板注浆改造原理、工程设计原则、各项参数及依据，并针对工程的日常管理提出可行性措施，旨在保障井田有序生产，提高生产效率。
【期刊名称】《价值工程》【年(卷),期】2014(000)031【总页数】2页(P119-120)【关键词】底板含水层;注浆改造;日常管理【作者】姜文浩【作者单位】河南理工大学，焦作454150; 河南能源赵固一矿，辉县453634【正文语种】中文【中图分类】TD2651 矿井概况赵固井田西南以峪河断层（F20）为界，西北以耿村断层（F15）为界，东北以二1 煤层隐伏露头为界，南以百泉断层（F17）为界。
赵家寨煤矿背斜轴部综合防治水技术研究及应用
区自然边界。 断层走 向除大隗断层 为近东西 向外 ． 其余均为北西～ 南东 向， 以南升北降正断层为主 ． 并 全区构造复杂程度属 中等 矿井主采煤 层二 煤顶板砂岩孔 隙裂隙含 水层 ， 富水性弱 ． 地下水迳流迟缓 ． 给 补 条件差 ， 一般不会对矿井 形成较 大危害 。太原组 上部灰 岩岩溶 裂隙承 压水是二 煤层底板直接 充水 水源 ， 水量较丰富 ， 补给强度 中等 。二 。
利掘进。预测预报流程如 图 ２所示。 工作面在回采前通过 以上物探 、 预报手段对工作面煤层底板进行 圈定异常 区； 通过钻孔分 析 ． 圈定该 区域采煤时受第三 系底砾岩 的影 响． 及时做 出预报 为确定 含水层位打下基础。 １ 工作面水 文地质条 ． ２ 件分析 １ ２ ２工 作 面 为 该 ２１ 区域的首个工作 面 ． 位于 １ 采 区西翼 最 上部 ． ２ 下 部为 待 掘的 １２ ０工 作 ２１ 面． 南临 １ １回风上山 ． 北 部为 １ ２采区边界 该工作面主采山西组 二， 煤层 ． 煤层厚度 ３ ～ ＿ ４ ｌ． ．平均煤厚 ５ ｍ 煤 Ｏｍ ３ ． ， ４ 层 底 板 标 高 一 ２ ｍ～ １５ １２ ０ ｍ． 工 作 面 走 向 长 ３ ０ 倾斜长 １０ 总面 ７ ｍ． ８ ｍ． 积 ６ ６０ ２ ６ ０ ｍ ．工 业 储 量 ５ ．万吨 ． ０ ７ 可采储量 ４ ． ７ １ 万吨 ． 采用综合机械化放 顶煤采煤工艺 图 １ 赵家寨煤矿构造分布图 实 际揭露 ．２ １ １２ ２工 作面没有断裂构造 ． 但该 受 煤 底板裂 隙发育 ， 部分 本 区属华北地层区 、 华北平原地层分 区之 嵩箕小 区 区内仅西部 面位于滹陀背斜轴部附近 ， 背斜影响 ， 层顶 、 可能成为各含水层的导水通 道。 及其外 围的许 岗一 三岔 口一带有二叠系上统平顶山砂 岩和三叠系下 统 区域存在垂 向裂隙 。 金斗山砂岩出露 ， 绝大部分 为新生界地层掩盖 。 缺失奥陶系上统、 志留 系、 泥盆系和石炭系下统。 区内地层从 老到新依次为寒武系上统 、 奥陶 系 中统 、 石炭系中上统、 二叠系及第 三、 四系。受滹沱背斜影 响井 田内 共有断层 ｌ 条 ， ８ 除温泉 、 宁沟两条小逆 断层外 ． 其它均为正断层 其中 落差大 于 １０ 的 ５ ．落差 １０ ５ 米的 ５ ．落差 ５ ～ Ｏ 的 ７ ０米 条 ０～ ０ 条 ０３ 米 条， 落差小于 ３ 米的有 １ 。 Ｏ 条 大隗断层 、 贾梁 断层 、 阳寺断层构成本 欧来自图 ２ 预测预报流程图
赵家寨煤矿二1煤层底板突水性预测及防治
赵家寨煤矿二1煤层底板突水性预测及防治【摘要】根据赵家寨煤矿二1煤层的赋存情况、地质及水文地质条件，对二1煤层底板突水性进行分析预测；用目前煤炭系统公认的突水系数法，对底板奥陶系灰岩含水层突水危险性进行评价、预测。
根据开采底板标高将二1煤层划分出安全区、威胁区、危险区、严重危险区，并制定了带压开采水害防治措施，指导矿井安全生产。
【关键词】带压开采；突水系数；突水预测；水害防治1 矿井地质及水文地质概况1.1 矿井地质概况赵家寨煤矿井田北起大隗正断层，南至欧阳寺正断层，东至贾梁正断层，由于在井田西部大隗正断层和欧阳寺正断层相交，共同构成井田的西部边界。
井田东西长13.5km，南北宽3～4km，面积48.9613km2。
矿井主采二叠系山西组二1煤，兼采二3煤。
二1煤层厚度0～21.75m，平均厚度5.5m，属较稳定煤层；二3煤层厚度0～6.98m，平均厚度1.37m，属不稳定煤层。
井田内主体构造为一两翼地层产状平缓，倾角3～15°，轴向NWW～SEE的宽缓背斜构造，延展长度约12千米。
根据勘探资料显示井田内落差较大的断层18条，除温泉、宁沟两条小逆断层外，其它均为正断层。
其中落差大于100米的5条，落差100～50米的5条，落差50～30米的7条，落差小于30米的1条。
断层走向除大隗断层为近东西向外，其余均为北西～南东向，并以南升北降正断层为主，全区构造复杂程度属中等。
11、12采区目前新发现落差大于10m 的断层6条，对煤层开采影响较大。
1.2 矿井水文地质概况大隗断层（H=1000～2000m）是一条区域性导水大断裂，该断层南升北降，落差较大，本井田位于断层下盘，根据断层落差推算，本区煤层底板灰岩岩溶裂隙含水层与顶部岩层隔水层对接，使地下水横向径流不畅，结果使沿断裂带来自西部的地下水沿断层在下盘形成了导水性较强的富水带。
贾梁断层（H=240～490m）位于矿区北东部，北部与大隗断裂富水带交汇，断层上盘隔水层与下盘含水层对接致使断层两侧水力联系不佳，纵向上有对大隗断裂带地下水的泄流作用，在井田一侧形成富水带。
赵家寨矿井水文地质条件浅析
Science &Technology Vision 科技视界0概况赵家寨煤矿位于郑州市南约40千米,京广铁路线西侧的新郑市西部,行政隶属新郑市的城关镇、辛店镇和新密市的大隗镇,年产300万吨的大型现代化矿井;井田范围西起煤层底板-800米等高线,东到贾梁断层及煤层露头(一1煤层为区块边界),北从大隗断层,南止欧阳寺断层及区块边界;本区属华北地层区、华北平原地层分区之嵩箕小区,区内仅西部及其外围的许岗-三岔口一带有二叠系上统平顶山砂岩和三叠系下统金斗山砂岩出露,绝大部分为新生界地层掩盖,缺失奥陶系上统、志留系、泥盆系和石炭系下统,区内地层从老到新依次为寒武系上统、奥陶系中统、石炭系中上统、二叠系及第三、四系。
1区域构造1.1断层本区主体构造为一两翼地层产状平缓,倾角3~15°,轴向NWW~SEE 的宽缓背斜构造。
井田内共有断层18条,除温泉、宁沟两条小逆断层外,其它均为正断层。
其中落差大于100米的5条,落差100~50米的5条,落差50~30米的7条,落差小于30米的有1条。
大隗断层、贾梁断层、欧阳寺断层构成本区自然边界。
断层走向除大隗断层为近东西向外,其余均为北西~南东向,并以南升北降正断层为主,全区构造复杂程度属中等。
1.2褶曲本区主要褶曲滹沱背斜。
位于307、401、603、验1(大2-1)、1253、1120钻孔一线,背斜轴走向120°,延展长度约12千米,西北倾伏端被大隗断层切割,向东南至14勘探线仰起,轴面近直立。
北翼地层走向145°~160°,倾向55°~70°,倾角6°~15°,南翼地层走向115°~140°,倾向205°~230°,倾角3°~12°。
背斜轴被徐庄断层(F 11)切断。
该背斜已被8J 3、9J 1、10、10J 2、11J 2、12、12J 2、13、13-1、13-3、14-2、14-3等12条地震线及多个钻孔严密控制。
赵家寨矿井水文地质条件浅析
赵家寨矿井水文地质条件浅析【摘要】本文介绍了赵家寨矿井区域构造、水文地质特征、含隔水层等方面情况，揭示了矿井的充水水源，阐述了矿井水害综合防治措施。
【关键词】水文地质条件；构造；特征；含水层0 概况赵家寨煤矿位于郑州市南约40千米，京广铁路线西侧的新郑市西部，行政隶属新郑市的城关镇、辛店镇和新密市的大隗镇，年产300万吨的大型现代化矿井；井田范围西起煤层底板-800米等高线，东到贾梁断层及煤层露头（一1煤层为区块边界），北从大隗断层，南止欧阳寺断层及区块边界；本区属华北地层区、华北平原地层分区之嵩箕小区，区内仅西部及其外围的许岗-三岔口一带有二叠系上统平顶山砂岩和三叠系下统金斗山砂岩出露，绝大部分为新生界地层掩盖，缺失奥陶系上统、志留系、泥盆系和石炭系下统，区内地层从老到新依次为寒武系上统、奥陶系中统、石炭系中上统、二叠系及第三、四系。
1 区域构造1.1 断层本区主体构造为一两翼地层产状平缓，倾角3～15°，轴向NWW～SEE的宽缓背斜构造。
井田内共有断层18条，除温泉、宁沟两条小逆断层外，其它均为正断层。
其中落差大于100米的5条，落差100～50米的5条，落差50～30米的7条，落差小于30米的有1条。
大隗断层、贾梁断层、欧阳寺断层构成本区自然边界。
断层走向除大隗断层为近东西向外，其余均为北西～南东向，并以南升北降正断层为主，全区构造复杂程度属中等。
1.2 褶曲本区主要褶曲滹沱背斜。
位于307、401、603、验1（大2-1）、1253、1120钻孔一线，背斜轴走向120°，延展长度约12千米，西北倾伏端被大隗断层切割，向东南至14勘探线仰起，轴面近直立。
北翼地层走向145°～160°，倾向55°～70°，倾角6°～15°，南翼地层走向115°～140°，倾向205°～230°，倾角3°～12°。
赵家寨矿新近系含水层下综放开采安全煤岩柱留设研究
赵家寨矿新近系含水层下综放开采安全煤岩柱留设研究熊法政;陈江峰;杨达明;冯建超【摘要】为解决赵家寨矿新近系砂砾石层含水层下安全煤岩柱合理留设问题,对该矿12采区松散层地质和水文条件进行评价,根据评价结果,12采区工作面需要留设防水煤岩柱。
结合UDEC软件数值模拟煤层开采时裂缝带发育高度,择优选取综放开采公式预计导水裂缝带高度,采用“最小有效隔水厚度法”选取保护层厚度；最终计算出防水煤岩柱留设高度。
研究结果表明：12205工作面需要留设95．42m 高防水煤岩柱,12211工作面需要留设112．93m高防水煤岩柱,12201工作面需要留设86．56m高防水煤岩柱。
2015年5月12211工作面试采成功,验证了防水煤岩柱留设的安全性。
%In order to solve the problem of safety coal pillar design, which under the gravel aquifer of Neogene in Zhaojiazhai coal mine, the geological situation of loose seam and hydrological of 12 mining zone were evaluated, waterproof coal and rock pillar should be set for working face in 12 mining zone according the results, the development height of diversion fissure zone that appeared during coal mining process was simulated by UDEC, the diversion fissure zone height was predicted by the optimal formula of full-mechanize caving mining, and protective layer thickness was selected by method of ‘the minimum and effective waterproof thickness ’ , and worked out the height of waterproof pillar at the end. The results showed that waterproof pillar height were 95. 42m, 112. 93m and 86. 56m of 12205, 12211 and 12201 working face, respectively, the safety of waterproof pillar was verified by success mining of 12211 working face.【期刊名称】《煤矿开采》【年(卷),期】2016(021)003【总页数】4页(P85-88)【关键词】新近系;松散含水层;防水煤岩柱;导水裂缝带【作者】熊法政;陈江峰;杨达明;冯建超【作者单位】河南理工大学资源环境学院，河南焦作454000;河南理工大学资源环境学院，河南焦作454000;河南理工大学能源科学与工程学院，河南焦作454000;河南省新郑煤电有限责任公司，河南新郑451100【正文语种】中文【中图分类】TD745.21在煤层隐伏露头附近和薄基岩区采煤时，煤矿安全生产主要受上覆松散含水层水和地表水体威胁。
试论煤层底板含水层注浆技术及采矿综放工作面的防火
汪 寻
贵 州 纳雍 ５ ５ ３ ３ ０ ０ ） （ 贵州省纳雍县安 全生产监 督管理局 阳长煤安分局
摘 要 ：煤层含水层注浆的最终 目的是要将注水层改造为不含水或弱水 ，把煤层底板含水层 的注浆搞好 ，搞精 ，也就堵死 了煤矿 渗 水层 的 “ 细水长流” ； 综采放顶煤技术也被广泛运用 于各煤矿 的煤炭开采 中，我们 一线科研技 术人 员要 多钻研 ，让这一技术 的效益 延伸到矿 工的安全上来。 关键词 ：含 水层 注浆 工作 面防火 煤 层底 板含水层的改造，最直接和有用的方式是通过注浆。 煤层含 水层 的注 浆，不等 同于修建房子等 的浇注那样简单 ，煤层 含水层注浆 的最 终 目的是要将 注水 层改造 为不含 水或 弱水 ， 而住 房等 的钻 孔注浆只要牢靠稳固就行。相对来说 ， 煤层含 水层 的注 浆更加精确 ， 如果可 以用长度单位来形象表达的话 ， 可 以达 到微 米和用游标 卡尺 测量 的力度 。采矿综放工作面的防火 ， 综采放顶 煤技术 也被广泛运用 于各煤矿 的煤炭开采中， 随之而来 的是综放 工作面 的火 隐患 日益 突出。 煤层底板含 水层 的注浆 １ ． 注浆技术措施 。对含水层采用 全段连续注浆 方式，尽量充 填实岩溶裂 隙，对初始水量大 于 １ ５ ５ ｍ３ ／ ｈ的钻孔 ，可先注 浆，然 后再 穿透含水层 ，相邻钻孔在含水层段 间距 小于 ４ ０ ｍ 时，不得 同时穿透含水层 。技术要领如 下：（ １ ）注浆前，对注浆输送管路 进行耐压试验 ，试验压力不低于设计终孔压力，持续时 间不低于 ２ １ ａｉ ｒ ｎ ，试验合格 方可准备注浆 。（ ２ ）每孔注浆前 ，要观测其水 量和水压 ，并进行单孔放水，放水 时间不小于 １ ２ ｍｉ ｎ ，以孔 内无 岩粉、水变清 为宜。在连接注 浆管路后，向孔 内作压水试验，其 目的是扩张裂 隙，提高注浆效果，压入孔 内的水量不得少于管路 总体积 的 ２ ． ５倍 ，无异常变化方可注浆。（ ３ ）注浆过程 中，检验 人员要严格检验标准 ，做到每池浆液必须化验 ，并做认真记录 。 记录员要准确详细记录泵压 、孔 口压力 、浆液相对密度 、泵量 、 注入浆液体积 、黏土量 、水泥 量等情况 。（ ４ ）注浆过程 中如发现 钻孔 串浆 、堵塞钻孔和钻孑 Ｌ 水量 明显变小时 ，要重新扫孔注浆 。 （ ５ ）若 单孔进浆量较大时 ，可 间歇注浆 ，每 次注 浆结束后 ，应 及时用清水冲洗管路 ，并对注浆设备进行检修 。 ２ ． 注浆材料及注浆参数 。煤层底板含水层所需注浆材料和数 量 比例要求非常严格 ，尤其是数量 比例 ，要精确，切不可像建房 子浇注孔桩那样可 以估计适 当忽略 。先说材料 ：以黏土、水泥为 主 ，视钻孔涌水量大小 ，适 当增加少量水玻璃 ，提高注浆效果 。 黏土是黏土水泥浆的主剂 ，通 常占干料 的 ８ ５ ％左右，实践证 明， 塑性指数为 ６ ～１ ８ ，主要成 分为高岭石 的黏土配制 的水泥浆 ，性 能优越 ；水泥，对凝胶体起结构成型作用，通 常采 用 ４ ２ ５号普通 硅 盐水泥或矿渣硅酸盐水泥 ，占浆液干 料的 ｌ ５ ％～２ ５ Ａ ，一般 ｏ 为 ２ ５ ％左右非常注 浆材料 。数量 比例 ：水灰 比、相对密度 、稠 度视 单孔涌水量及岩溶发育程度而定 。 单液水泥浆的水灰 比为 １ ： １ ． ２ ～２ ． ５： １ ． ５ ；黏土 水泥浆中黏土 的比重为 １ ． １ ～１ ． ２ ，每立 方 米黏土水泥浆 中水泥 掺入 量为 ０ ． １ ５ ｔ － － － ０ ． ４ ５ ｔ ， 水 玻璃 与黏土水泥浆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6使用效果与评价
（1）马丽散具有高度粘合力和很好的机械性能，可与煤层高度粘合；马丽散注射进煤层以后，低粘度混合物保持液体状态几秒钟，渗透进细小的裂缝膨胀，从而有效的加固和密封处理。
（2）提高巷道围岩松动圈内破碎岩体的强度和变形模量，注浆后，不连续面强度和变形模量等力学性质能得到改善，从而提高围岩的自身承载能力，改善巷道的稳定状况。
注浆后使破碎围岩之间的空隙充填密实，保证载荷均匀作用在巷道周边，避免再次出现局部受力造成局部破坏，从而导致整体破坏的现象。
（3）通过一段时间的使用，下顺溜尾段煤壁片帮，顶板破碎现象有了良好改善，保证了职工人身安全和工作面正常生产。
煤层底板含水层注浆改造在赵家寨煤矿的应用
刘忠礼，宋建国，张燕民
(山东龙兴地质工程有限公司，山东肥城271619)
摘要郑煤集团赵家寨煤矿首采面煤层距离底板直接充水含水层平均仅10m，水量大水压高，局部地段构造发育，底板隔水层岩石完整性差，疏放难度大，为此采用了底板含水层注浆改造技术，变含水层为相对隔水层，降低充水威胁，保证了安全回采。
关键词承压含水层注浆改造隔水层
中图分类号TD743文献标识码B
新郑煤电有限责任公司赵家寨煤矿位于郑州市南
约40km，属于典型的华北型煤田。
矿井主采二迭系下
统山西组二
1
煤，矿床主要充水含水层有奥陶系石灰岩
和上石炭系太原组薄层石灰岩承压含水层，其中太原
组石灰岩含水层段由8层石灰岩组成。
1工作面概况
11206工作面是该矿首采工作面，走向长2100m，
倾斜宽170m，倾角4－9ʎ，平均6．5ʎ，二
1
煤层厚度1．77
17．07m，平均5．0m。
1．1地质情况分析
该工作面地质构造条件比较复杂，上下顺槽在掘
进过程中实际揭露断层较多，上顺槽揭露断层11个，
下顺槽揭露断层21个，断层落差一般为0 3m，受断
层影响该工作面底板比较破碎，隔水层强度将会明显
降低，阻水能力减弱，另外有两条断层落差大于5m，贯
穿工作面上下顺槽，可能成为二
1
煤层底板各含水层水
力联系的直接通道。
1．2水文地质分析
根据钻探资料和地面钻孔资料分析，工作面二
1
煤
层底板至L
8
灰间距10 12m，掘进阶段有出水现象，
出水形式表现为底板渗水和断层带附近涌水。
二
1煤层底板至L
4
灰距离60m左右，L
1－4
灰含水
层正常水位+42m，突水系数大于临界值0．06，通过对工作面上、下顺槽三极测深，底板低阻异常区面积较
*收稿日期：2011－10－25
作者简介：刘忠礼（1983－），男，山东烟台人，2007年毕业于济南大学资源环境系，本科学历，助理工程师，现在龙兴地质公司生产技术部工作。
大，特别在断层构造密集发育附近，底板以下22．5m处
异常区和二
1
煤层底板以下62．5m处异常区比较一致，可能存在着垂向水力联系。
二
1
煤层顶板砂岩含水层富水性较弱，可以进行疏放治理。
综上分析，在回采工作面之前，对工作面进行综合水害防治是十分必要的。
2底板注浆改造方案
2．1注浆改造深度的确定
按照《矿井防治水规定》，受水威胁的工作面，必须采用钻探、物探等方法，查清其水文地质条件。
底板受构造破坏块段突水系数大于0．06MPa/m，正常块段突水系数大于0．1MPa/m的，要采取疏水降压或注浆改造等有效措施后方可回采。
计算突水系数公式为Ts=P/（M－Cp－Dg）
式中：Ts－突水系数，MPa/m；
P－隔水层承受的水压，MPa；
M－隔水层厚度，m；
Cp－采矿对底板隔水层的扰动破坏厚度，m；
Dg－隔水层中原生导高，m。
根据上式变形为M=［P+Ts（Cp+Dg）］/Ts，根据
附近打钻情况测得L
1－4
灰水压2．6MPa，取P=2．6
MPa，L
1－4
灰原生导高取5m，根据矿压破坏深度经验公式Cp=1．86+0．11L（L为工作面倾斜宽）得该工作面理论矿压破坏深度20．56m。
计算得构造破碎带附近块段加固深度不低于65．56m；正常块段加固深度不低
于45．56m。
本工作面二1煤距L
1－4
灰底板间距60m，
因此在正常块段不用对L
1－4
灰进行注浆改造；在地质
构造带区段及物探异常区，对L
1－4
灰进行注浆改造。
2．2
工作面改造方案11206工作面面积大，水文地质条件复杂，为保证该面防治水工作顺利进行，采取分段改造的方案。
切巷以外300m 范围内突水系数小于0．06MPa /m ，底板改造采用以堵导水通道为主，改造L 5灰以上含水层；切巷向外300 500m 断层构造发育密集带改造L 1－4灰含水层，改造范围以整个工作面及上下顺槽外30m 范
围为主，
均匀布孔，不留空白区。
由于此前对断层带以外工作面进行探放水，发现水量小、补给弱，决定采用疏放降压法进行治理。
2．3钻孔布置
为保证工作面改造效果，按照设计在下顺槽主要布置L 7－8灰及L 5－6灰注浆改造孔。
L 5－6灰终孔保证煤层底板以下45m ，均匀覆盖改造范围，施工期间见水即注，结束后施工L 7－8灰注浆检查孔，检验注浆加固效
果。
每70m 布置一个钻场，每钻场4个L 5－6灰孔，
2个L 7－8灰孔，断层带附近每个钻场均为L 1－4灰孔。
见图1。
图1钻孔布置平面图
3注浆工艺
3．1
注浆系统
注浆系统由地面制浆系统、注浆泵、送料孔、井下注浆管路和井下注浆孔组成。
地面制浆系统由制浆机、水泥添加器、搅拌机以及其它辅助设施组成。
井下注浆管路选用Φ60ˑ6mm 高压无缝钢管，并用相匹配的高压快速接头连接，耐压不得低于10MPa ，管路应铺设在便于管理和维护的巷道内沿底板铺设，以不影响
运输和行人。
注浆孔孔口安设耐震压力表，量程为
16MPa 。
注浆前要对注浆管路进行耐压试验，试验压力10MPa ，持续时间不低于30min ，发现漏水及时更换，直到试验合格为止。
3．2
注浆方式
一般采用全段连续注浆方式，分孔分序次连续灌注，直到达到终孔压力为止，以最大量进浆，最大范围扩散，最大限度的充填岩溶裂隙为目的。
对初始水量
大于30m 3
/h 的钻孔，采取分段注浆，穿透含水层或构造破碎带后最终达到注浆终孔标准。
3．3注浆材料
工作面底板加固以注粘土水泥浆为主，本次施工采用的是水泥单液浆，对裂隙起到填充作用，增强底板岩石强度。
采用425#普通硅酸盐水泥。
3．4
注浆参数
注浆参数的选择视单孔涌水量、岩溶发育程度以及施工现场情况具体确定，一般情况下参考以下参数：
（1）浆液的比重：反映了在一定体积的浆液中水泥的含量，是直接关系到浆液质量的重要参数。
一般讲，若注单液水泥浆，则水灰比一般控制在0．8：1
0．6：1之间，即比重1．5 1．7；而此次受注含水层主要
是以溶蚀裂隙为主，
故此本次工程采用水泥浆的比重在1．2 1．24之间。
（2）泵量与泵压：泵量是根据含水层岩溶裂隙的发育程度及泵压确定的，正常情况下，裂隙发育、泵压在2MPa 以内时，采用全泵量（250L /min ）大流量灌注；裂隙发育较差、泵压在2MPa 以上时，采用中泵量（80 150L /min ）；达到终孔压力时用小泵量（40 80L /min ）。
3．5单孔注浆结束标准
实践证明，注浆压力越大，扩散的范围越大，对裂隙充填的越饱满，形成的结实体强度也就越高。
所以单孔注浆结束标准为：泵量80L /min 以下，孔口压力为静水压的2．5倍，持续时间为30min 。
当发现巷道底鼓或大量跑浆时，可采用间歇法或调整浆液比重和注浆参数进行封堵。
4
注浆效果及评价
按照注浆改造设计，底板改造注浆完毕后需要运
用物探、钻探等手段进行验证效果，按要求L5－6灰孔
注浆封闭后，检查孔的涌水量不超过20m 3
/h ，说明扩散范围较广，对底板含水层裂隙的填充效果较好，达到了设计要求。
进行二次物探验证时低阻异常区面积几乎全部消失。
工作面2009年3月开始回采，截止目前
已经推采了270余米，
出水情况如图2所示。
图2
工作面回采进度与水量关系
从图2可以看出，初期工作面涌水量较少，随着工
作面得推进，水量慢慢变大且底板有渗水现象。
取水样化验后，化学离子类型与顶板水接近，分析为回采放顶后，顶板中的砂岩裂隙水释放出来，从而确定工作面涌水主要来自顶板。
但顶板富水性较弱，补给条件差，随着工作面向前推采，静储量疏放殆尽后，动态的补给水量迅速减小了。
由此可见底板的注浆改造效果非常好，是一种高效经济的手段。
