电路课程设计——烟雾报警器(报告)
烟雾报警器课程设计总结报告
课程设计总结报告课程名称电子技术课程设计设计题目基于89C52的室内火、气安全监测装置专业电子信息工程班级姓名学号指导教师报告成绩信息与工程学院二〇一三年十二月十九日目录前言 (3)第一章项目任务 (3)1.1 设计任务 (3)1.2 设计要求 (4)第二章方案设计与硬件选择 (4)2.1 单片机89C52 (4)2.2 温度传感器模块DS18B20 (5)2.3 烟雾报警器电路MQ2 (5)2.4 信号调理及放大整形模块,LM358芯片 (7)2.5 显示模块LED (7)2.6 报警电路 (7)2.7 按键分析 (6)2.8 复位电路 (6)第三章流程图设计 (8)3.1 电路系统模块 (9)3.2 主程序流程图 (8)3.3 温度报警子程序 (9)3.4 烟雾报警子程序图 (9)3.5 对18B20写程序流程图 (10)3.6 对18B20读8为数据流程图 (12)3.7 温度值转换流程图 (13)3.8 18B20读取温度流程图 (14)第四章电路实验与调试 (16)4.1 焊接 (16)4.2 软件设计 (14)4.3 调试与处理出现问题 (19)第五章设计总结 (19)附录 (21)前言随着现代信息技术的飞速发展和传统工业改造的逐步实现，能够独立工作的温度检测与显示系统应用于诸多领域。
传统的温度检测以热敏电阻为温度敏感元件。
热敏电阻的成本低，需要外加信号处理电路，而且可靠性相对较差，测温准确度低，检测系统也有一定的误差。
与传统的温度计相比，这次设计的是基于DS18B20的数字温度计，它具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点。
第一章项目任务1.1 设计任务使用温度传感器和烟雾传感器把环境温度和烟雾的浓度情况检测出来，再采用单片机进行温度的显示和烟雾显示，可设置温度报警和烟雾报警。
要求进行硬件、软件系统设计。
要求：位温度的显示；设置报警温度；烟雾报警1.2 设计要求(1)能检测火灾事故，并报警(2)能检测烟雾，有毒气体泄漏事故，并报警(3)能实时显示室内温度值，并通过键盘设置温度报警上下限值第二章方案设计与硬件选择2.1单片机89C52AT89C52是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—FalshProgrammable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
简易烟雾报警器设计报告
简易气体烟雾报警器设计一、课题的意义及内容一系列火灾造成的严重损失也使得人们意识到了烟雾报警器的意义。
大多数发生火灾的房屋都没有安装烟雾报警器。
所以烟雾报警器在火灾预防上有重大意义。
本报警器采用半导体气敏元件作为传感器，实现“气－电”转换，555时基电路组成触发电路和报警音响电路；由于气敏元件工作时要求其加热电压相当稳定，所以利用7805三端集成稳压器对气敏元件加热灯丝进行稳压，使报警器能稳定地工作在180～260V的电压范围内。
本电路省电且可靠性高。
二、工作原理电路原理见下图。
工作原理图由555时基电路组成自激多谐振荡器，并巧妙地利用它的复位端（4脚）进行触发。
这样可节省元件。
图中电容C4、电阻R3和R4作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。
定时器的触发输入端（2脚）和阀值输入端（6脚）与电容相连；集电极开路输出端（7脚）接R1、R2相连处，用以控制电容C的充、放电；外界控制输入端（5脚）通过0.01uF电容接地。
当气敏器件接触到可燃气体时，其阻值降低，使时基电路复位端电位上升，当它电位快达到1/3工作电压时就驱动振荡器振荡，使扬声器发出报警信号，具有灵敏度高的特点。
7805三端集成稳压器对气敏元件加热灯丝进行稳压，使报警器能稳定地工作在180～260V的电压范围内。
电容C1用来滤除低频噪声，C2、C3用来滤除高频噪声。
LED与R1用来指示电源开关。
三、主要技术指标本设计最大的特点是采用气敏元件和时基电路作为传感器的核心，没有采用以往的传感器元件。
本设计没有采用单片机进行自动控制，性能上可能比较单一，但是本设计思路简单，稳定性好，成本低，适用于一般的家庭防火。
四、可能遇到的问题本实验的核心也是最难掌控的一部分。
气敏元件的阻值变化与激振电路的配合可能会因为元器件的性能不稳定而达不到预期的效果，但是通过不断调试相信一定会达到预期的效果。
五、实验设备及可能实验时间本实验由于思路结构简单，一般不会用到特殊实验设备，实验时间一般定在周末，时间较多，方便实验。

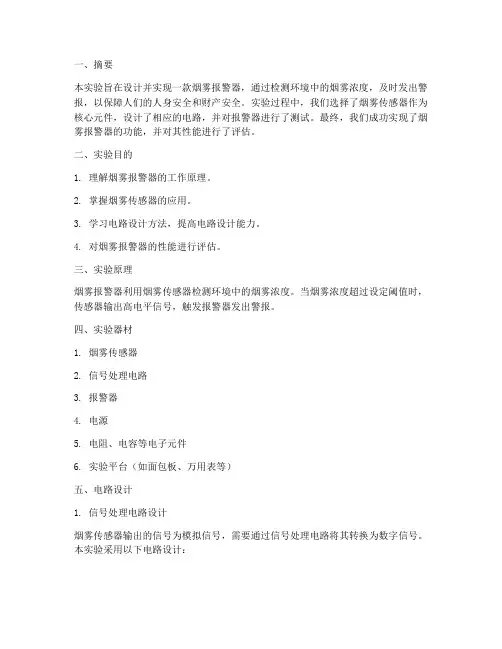

烟雾爆发实验报告
一、摘要本实验旨在设计并实现一款烟雾报警器，通过检测环境中的烟雾浓度，及时发出警报，以保障人们的人身安全和财产安全。
实验过程中，我们选择了烟雾传感器作为核心元件，设计了相应的电路，并对报警器进行了测试。
最终，我们成功实现了烟雾报警器的功能，并对其性能进行了评估。
二、实验目的1. 理解烟雾报警器的工作原理。
2. 掌握烟雾传感器的应用。
3. 学习电路设计方法，提高电路设计能力。
4. 对烟雾报警器的性能进行评估。
三、实验原理烟雾报警器利用烟雾传感器检测环境中的烟雾浓度。
当烟雾浓度超过设定阈值时，传感器输出高电平信号，触发报警器发出警报。
四、实验器材1. 烟雾传感器2. 信号处理电路3. 报警器4. 电源5. 电阻、电容等电子元件6. 实验平台（如面包板、万用表等）五、电路设计1. 信号处理电路设计烟雾传感器输出的信号为模拟信号，需要通过信号处理电路将其转换为数字信号。
本实验采用以下电路设计：（1）放大电路：将烟雾传感器输出的模拟信号进行放大，使其达到足够的电压幅度。
（2）滤波电路：对放大后的信号进行滤波，去除噪声，提高信号质量。
（3）比较电路：将滤波后的信号与预设阈值进行比较，输出高电平或低电平信号。
2. 报警器电路设计报警器电路主要由以下几个部分组成：（1）驱动电路：将比较电路输出的信号驱动报警器发出警报。
（2）延时电路：在报警器发出警报后，延时一段时间，防止误报。
（3）复位电路：在报警器发出警报后，复位报警器，使其恢复正常工作。
六、实验步骤1. 准备实验器材，搭建电路。
2. 调整放大电路，使烟雾传感器输出的信号达到合适的电压幅度。
3. 调整滤波电路，去除噪声，提高信号质量。
4. 设置比较电路的阈值，使其在烟雾浓度超过设定值时输出高电平信号。
5. 测试报警器电路，观察报警器是否能够正常工作。
6. 在不同烟雾浓度下测试报警器，评估其性能。
七、实验结果与分析1. 在无烟雾环境中，报警器未发出警报，说明电路正常。
烟雾报警器的课程设计
烟雾报警器的课程设计一、课程目标知识目标：1. 学生能理解烟雾报警器的基本工作原理，掌握与之相关的物理知识，如光电效应、烟雾粒子检测等。
2. 学生能了解烟雾报警器在生活中的应用，认识到科技与日常生活的紧密联系。
技能目标：1. 学生能够运用所学的物理知识，设计简单的烟雾报警器电路，提高动手实践能力。
2. 学生能够通过小组合作，分析问题、解决问题，提高团队协作和沟通能力。
情感态度价值观目标：1. 学生在学习过程中，培养对物理学科的兴趣和热情，激发探索科学奥秘的欲望。
2. 学生能够认识到烟雾报警器在火灾预防中的重要性，增强安全意识，树立正确的价值观。
3. 学生通过课程学习，体会团队合作的力量，培养积极向上的学习态度。
分析课程性质、学生特点和教学要求：本课程为物理学科教学，结合学生所在年级的特点，注重理论知识与实践操作相结合。
课程以烟雾报警器为载体，引导学生学习物理知识，培养动手实践能力和团队合作精神。
教学要求注重启发式教学，激发学生的学习兴趣，提高学生的主动参与度。
通过本课程的学习，使学生能够将所学知识应用于实际生活，达到学以致用的目的。
二、教学内容1. 烟雾报警器的基本原理- 光电效应- 烟雾粒子的检测方法2. 烟雾报警器的电路设计- 基本电路元件的认识与使用- 电路图的绘制与分析3. 烟雾报警器的组装与调试- 组装过程的注意事项- 调试方法与技巧4. 烟雾报警器的应用场景与火灾预防- 烟雾报警器在不同场景的应用- 火灾预防知识普及5. 小组合作与成果展示- 小组分工与协作- 成果展示与评价教学内容安排与进度：第一课时：烟雾报警器的基本原理，包括光电效应和烟雾粒子检测方法的学习。
第二课时：烟雾报警器的电路设计，学习基本电路元件的认识与使用，绘制与分析电路图。
第三课时：烟雾报警器的组装与调试，实际操作过程中注意安全事项，掌握调试方法与技巧。
第四课时：烟雾报警器的应用场景与火灾预防，了解其在生活中的应用，提高火灾预防意识。
烟雾报警器课程设计总结报告
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 课程设计总结报告课程名称电子技术课程设计设计题目基于89C52的室内火、气安全监测装置专业电子信息工程班级姓名学号指导教师报告成绩信息与工程学院二〇一三年十二月十九日前言 ........................................................................................... 错误!未定义书签。
第一章项目任务 ......................................................................... 错误!未定义书签。
1.1 设计任务 ......................................................................... 错误!未定义书签。
1.2 设计要求 ......................................................................... 错误!未定义书签。
第二章方案设计与硬件选择 ................................................. 错误!未定义书签。
2.1 单片机89C52 .................................................................. 错误!未定义书签。
2.2 温度传感器模块 DS18B20 ............................................. 错误!未定义书签。
2.3 烟雾报警器电路MQ2 (5)2.4 信号调理及放大整形模块, LM358芯片 .................... 错误!未定义书签。
2.5 显示模块LED .................................................................. 错误!未定义书签。

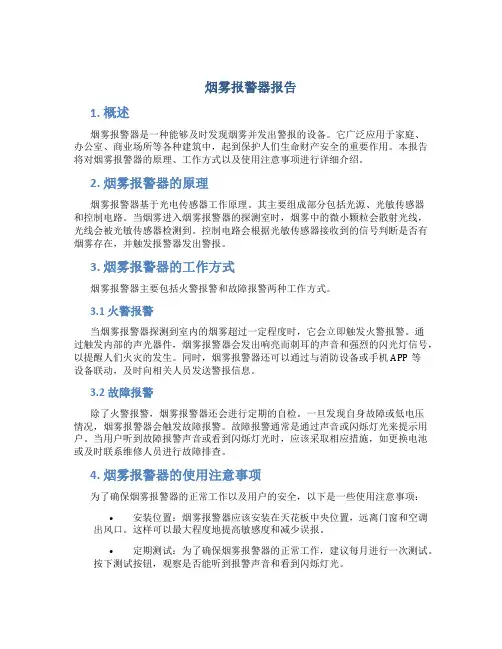

烟雾报警器报告
烟雾报警器报告1. 概述烟雾报警器是一种能够及时发现烟雾并发出警报的设备。
它广泛应用于家庭、办公室、商业场所等各种建筑中，起到保护人们生命财产安全的重要作用。
本报告将对烟雾报警器的原理、工作方式以及使用注意事项进行详细介绍。
2. 烟雾报警器的原理烟雾报警器基于光电传感器工作原理。
其主要组成部分包括光源、光敏传感器和控制电路。
当烟雾进入烟雾报警器的探测室时，烟雾中的微小颗粒会散射光线，光线会被光敏传感器检测到。
控制电路会根据光敏传感器接收到的信号判断是否有烟雾存在，并触发报警器发出警报。
3. 烟雾报警器的工作方式烟雾报警器主要包括火警报警和故障报警两种工作方式。
3.1 火警报警当烟雾报警器探测到室内的烟雾超过一定程度时，它会立即触发火警报警。
通过触发内部的声光器件，烟雾报警器会发出响亮而刺耳的声音和强烈的闪光灯信号，以提醒人们火灾的发生。
同时，烟雾报警器还可以通过与消防设备或手机APP等设备联动，及时向相关人员发送警报信息。
3.2 故障报警除了火警报警，烟雾报警器还会进行定期的自检。
一旦发现自身故障或低电压情况，烟雾报警器会触发故障报警。
故障报警通常是通过声音或闪烁灯光来提示用户。
当用户听到故障报警声音或看到闪烁灯光时，应该采取相应措施，如更换电池或及时联系维修人员进行故障排查。
4. 烟雾报警器的使用注意事项为了确保烟雾报警器的正常工作以及用户的安全，以下是一些使用注意事项：•安装位置：烟雾报警器应该安装在天花板中央位置，远离门窗和空调出风口。
这样可以最大程度地提高敏感度和减少误报。
•定期测试：为了确保烟雾报警器的正常工作，建议每月进行一次测试。
按下测试按钮，观察是否能听到报警声音和看到闪烁灯光。
•定期更换电池：对于使用电池供电的烟雾报警器，应该定期更换电池以防止电池耗尽导致无法及时发出报警信号。
通常建议每半年更换一次电池。
•定期清洁：由于长期使用会导致烟雾报警器积灰和污垢，建议每季度进行一次清洁。
烟雾报警器设计报告
北京交通大学电子系统课程设计报告设计题目：烟雾报警器小组名单：联系电话：指导老师：完成日期：2013年3月29日目录一、设计目的 (2)二、设计要求 (2)三、设计步骤 (2)四、设计原理 (3)五、设计方案 (4)1 总体电路设计图及原理说明 (4)2 各单元电路的设计图及原理说明 (5)2.1 气体烟雾传感器 (5)2.2 控制电路 (6)2.3 无线收发模块 (7)2.4报警信号保持电路 (9)2.5 声光报警电路 (12)2.6 计时显示电路 (13)六、调试过程及结果分析 (18)七、课设体会 (20)八、元件清单 (20)九、附件：烟雾报警器实物图 (21)一、设计目的1.了解传感器的基本知识，掌握传感器的使用方法；2.进一步加深对模拟电路基础理论和数字电路基础理论的理解；3.掌握放大器逻辑控制电路和振荡器的设计方法。
二、设计要求1.基本部分：1)电源电压不限，可以使用交流或直流电源；2)有气体或烟雾时进行报警，无气体或烟雾后仍然维持报警，直至重新上电后才撤消报警；3)气体或烟雾报警设置断气、灭火驱动接口；4)显示报警时间。
2.发挥部分：1)可以通过无线方式向远端发送报警信息，无线传输所使用的信号调制、解调方式不限，可以使用成品模块；2)报警采用模拟救火车报警声的音响效果。
三、设计步骤1.电路设计：1)确定整体方案根据设计要求，实现题目要求的电路方案有多种供选择，比较各种方案的优劣、和具体情况选择其中的一种；2)单元电路设计设计两种以上满足要求的电路进行比较，确定最佳的方案；3)元器件的选择；4)画出总体电路图；2.安装焊接调试；3.总结设计报告：1)设计任务书；2)设计框图及电路系统概述；3)各单元电路的设计方案及原理说明；4)调试过程及结果分析；5)设计、安装及调试中的体会；6)参考文献。
四、设计原理1.设计框图2.电路系统概述当空气中有烟雾或可燃气体时，传感器会探测到烟雾或气体，并造成电路中电信号变化。
烟雾报警器实训报告例文
一、实训目的本次实训旨在通过设计、组装和调试烟雾报警器，使学生掌握以下知识和技能：1. 烟雾报警器的工作原理及组成部分；2. 传感器、单片机、模数转换器等电子元器件的选用和连接；3. 烟雾报警器电路设计、程序编写和调试；4. 实验报告撰写能力。
二、实训内容1. 烟雾报警器原理分析烟雾报警器是一种用于检测空气中烟雾浓度的安全装置，其工作原理如下：（1）烟雾传感器：当空气中烟雾浓度超过设定值时，传感器输出低电平信号。
（2）单片机：接收传感器信号，根据预设程序进行判断，若检测到烟雾浓度超过阈值，则控制报警电路工作。
（3）报警电路：当单片机判断有烟雾时，通过控制继电器或蜂鸣器发出报警声。
2. 电路设计本次实训采用的烟雾报警器电路主要由以下部分组成：（1）烟雾传感器：选用MQ-2可燃气体传感器，用于检测烟雾浓度。
（2）单片机：选用AT89C51单片机，作为控制系统。
（3）模数转换器：选用ADC0809，将烟雾传感器的模拟信号转换为数字信号。
（4）报警电路：选用蜂鸣器，用于发出报警声。
3. 程序编写烟雾报警器程序采用C语言编写，主要实现以下功能：（1）初始化单片机、ADC0809和蜂鸣器等硬件设备。
（2）读取烟雾传感器模拟信号，通过ADC0809转换为数字信号。
（3）判断烟雾浓度是否超过阈值，若超过，则控制蜂鸣器报警。
（4）实时显示烟雾浓度值。
4. 调试与测试（1）连接电路，检查元器件是否正确连接。
（2）编写程序，并使用Keil软件进行编译。
（3）将编译好的程序下载到单片机中。
（4）调试程序，观察烟雾报警器是否正常工作。
三、实训结果与分析1. 结果经过调试，烟雾报警器能够正常工作。
当空气中烟雾浓度超过设定值时，蜂鸣器会发出报警声，并实时显示烟雾浓度值。
2. 分析（1）烟雾报警器电路设计合理，元器件选用恰当。
（2）程序编写正确，能够实现烟雾浓度检测和报警功能。
（3）调试过程中，发现并解决了部分问题，如单片机与ADC0809的通信问题、蜂鸣器报警声过小等问题。
烟雾报警器实验报告
一、摘要本实验旨在设计和实现一款基于光电式烟雾传感器的烟雾报警器。
通过分析烟雾报警器的原理，设计电路图，并选用合适的电子元件，完成了烟雾报警器的制作。
实验过程中，对电路进行了测试和调试，验证了报警器的功能。
最终，该烟雾报警器能够有效检测到烟雾并发出声光报警，为火灾预防提供了技术支持。
二、引言烟雾报警器作为一种重要的消防设备，能够及时检测到火灾发生时的烟雾，发出警报，为人员疏散和消防扑救提供宝贵的时间。
随着科技的不断发展，烟雾报警器的种类和功能也在不断丰富。
本实验旨在通过设计和制作一款基于光电式烟雾传感器的烟雾报警器，了解烟雾报警器的原理和制作方法，提高对火灾预防的认识。
三、实验原理烟雾报警器的工作原理是利用光电传感器检测烟雾对光的散射或吸收，从而判断烟雾的存在。
当烟雾进入报警器内部时，光电传感器会检测到光线的减弱或散射，进而触发报警电路，发出声光报警。
四、实验器材1. 光电式烟雾传感器2. 单片机3. 声光报警模块4. 电阻、电容等电子元件5. 电源6. 调试工具五、实验步骤1. 电路设计：根据烟雾报警器的原理，设计电路图。
电路主要由光电传感器、单片机、声光报警模块、电阻、电容等元件组成。
2. 元件选型：根据电路图，选择合适的电子元件。
光电传感器选用光电式烟雾传感器，单片机选用STC89C51，声光报警模块选用普通声光报警模块。
3. 电路制作：按照电路图，将元件焊接在面包板上。
4. 电路调试：接通电源，观察报警器是否能够正常工作。
如果报警器不能正常工作，检查电路连接是否正确，元件是否损坏，并进行相应的调整。
5. 功能测试：将烟雾引入报警器内部，观察报警器是否能够及时发出声光报警。
六、实验结果与分析1. 电路测试：经过多次调试，电路连接正确，元件无损坏，报警器能够正常工作。
2. 功能测试：将烟雾引入报警器内部，报警器能够及时发出声光报警，达到预期效果。
七、结论本实验成功设计并制作了一款基于光电式烟雾传感器的烟雾报警器。
烟雾报警器实习报告
烟雾报警器实习报告一、实习背景和目的作为一名电子工程专业的学生，我深知烟雾报警器在生活中的重要性。
为了提高自己的实践能力和理论知识，我选择了烟雾报警器作为实习项目。
本次实习的主要目的是了解烟雾报警器的工作原理，掌握其设计和制作过程，并提高自己的实际操作能力。
二、实习内容和过程1. 理论研究：在实习开始前，我首先对烟雾报警器的工作原理进行了深入学习。
通过查阅资料，我了解到烟雾报警器主要是通过检测烟雾浓度来判断是否存在火灾，从而发出警报。
其中，半导体气体烟雾传感器是烟雾报警器的核心部件，它对烟雾具有较高的灵敏度。
2. 电路设计：在了解烟雾报警器的工作原理后，我开始设计电路。
电路主要包括单片机、烟雾传感器、蜂鸣器、电源等部分。
我选用了一款STC89C51单片机作为控制核心，因为它具有较高的性能和较低的价格。
同时，我选用了一款MQ-2半导体可燃气体传感器作为烟雾检测部件，因为它具有较好的灵敏度和稳定性。
3. 编程实现：在电路设计完成后，我开始编写程序。
程序主要实现了烟雾浓度的检测、报警功能以及与上位机的通信功能。
我使用C语言进行编程，通过I/O口与烟雾传感器和蜂鸣器等硬件部分进行交互。
同时，我还使用串口通信技术，实现了与上位机的数据传输。
4. 实物制作与调试：在程序编写完成后，我开始进行实物制作。
根据电路设计图，我将各个元器件焊接在电路板上，并连接好电源和通信线路。
完成实物制作后，我对电路进行了调试。
通过不断调整程序和电路参数，我成功实现了烟雾报警器的功能。
三、实习收获和反思通过本次实习，我深入了解了烟雾报警器的工作原理和设计过程，掌握了一定的电子制作和编程技能。
在实习过程中，我学会了如何查阅资料、分析问题、解决问题，并提高了自己的动手能力。
然而，在实习过程中，我也发现了自己的一些不足之处。
首先，我在电路设计和编程过程中，对部分理论知识掌握不够扎实，导致在实际操作中遇到了一些困难。
其次，我在调试过程中，由于耐心不足，未能及时发现问题所在，导致实习进度受到影响。
烟雾报警器课程设计
烟雾报警器 课程设计一、课程目标知识目标：1. 让学生理解烟雾报警器的基本原理，掌握与其相关的物理知识，如光电效应、烟雾粒子对光的影响等。
2. 使学生了解烟雾报警器在生活中的应用，认识到其在火灾预防中的重要性。
3. 让学生掌握烟雾报警器的结构组成，了解不同类型的烟雾报警器及其特点。
技能目标：1. 培养学生运用物理知识分析问题的能力，学会通过实际操作来探究烟雾报警器的工作原理。
2. 提高学生的动手实践能力，通过制作简单的烟雾报警器模型，加深对烟雾报警器原理的理解。
3. 培养学生的团队协作能力，学会在小组合作中分享观点、解决问题。
情感态度价值观目标：1. 培养学生对物理学科的兴趣，激发他们探索科学奥秘的热情。
2. 培养学生的安全意识，使其认识到烟雾报警器在火灾预防中的重要作用，增强自我保护能力。
3. 引导学生关注生活中的科学现象，学会将所学知识应用于实际生活，提高解决实际问题的能力。
本课程针对的学生特点为好奇心强、动手能力强，但可能对物理知识掌握程度不一。
因此，课程设计应注重理论与实践相结合，激发学生的兴趣，提高他们的实践能力，同时关注学生的个性化需求，确保课程目标的达成。
在教学过程中，教师需关注学生的参与度，引导他们积极思考、主动探究，以达到预期的学习成果。
后续的教学设计和评估将以此为基础，确保课程目标的实现。
二、教学内容1. 烟雾报警器原理及结构- 光电效应基本原理- 烟雾粒子对光的影响- 烟雾报警器的结构组成及工作原理- 教材章节：第二章第三节“光的现象与应用”2. 烟雾报警器类型及特点- 不同类型的烟雾报警器介绍- 各类烟雾报警器的优缺点对比- 教材章节：第二章第四节“报警器的种类与选用”3. 烟雾报警器的应用与制作- 烟雾报警器在生活中的应用实例- 简易烟雾报警器模型的制作方法- 教材章节：第二章实践活动“制作烟雾报警器模型”4. 烟雾报警器的使用与维护- 烟雾报警器的正确使用方法- 烟雾报警器的维护与保养- 教材章节：第二章第五节“报警器的使用与维护”教学内容安排与进度：第一课时：烟雾报警器原理及结构，介绍光电效应和烟雾报警器的基本原理、结构组成。
电力电子技术课程设计烟雾报警器 汇报PPT
单相全波桥式整流电路
ADD RELATED TITLE WORDS
工作原理：电路中采用四个二极管，互相接成桥式结构。利用 二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、 D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在 负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的 电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个 二极管，使得在交流电源的正、负半周内，整流电路的负载上都有 方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连 接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只 单个二极管封装在一起的元件，取名桥式整流二极管,整流桥或全桥 二极管。
可采用12V蓄电池供电。如采用交流电供电可选用输 出功率大于5W，二次电压为9V的电源变压器。
其中单相桥式整流电路需要4个二极管，和一个220μf 的电容组成。
8
气敏传感器的选择
ADD RELATED TITLE WORDS
1.选用
烟雾传感器属于气敏传感器，是气-电变换器，它将可 燃性气 体在空气中的含量(即浓度)转化成电压或者电流信 号。当有气体或烟雾时，传感器内部的阻值降低，调节后 级电路电位上升，导致电路电压或是电流发生变化，由 555定时器构成的报警电路开始工作。传感器作为烟雾检 测报警器的信号采集部分，是仪表的核心组成部分之一。 由此可见，传感器的选型是非常重要的。经过多方查询， 我们决定采用MQ-2烟雾传感器。
1、设计方案 气体烟雾报警器的基本原理是当环境中有气体烟雾时，气敏传
感器的阻值降低，导致电路中电流或电压升高，开关元件探测到此 变化，触发喇叭，实现报警。
这种电路设计定位于一定区域内的气体烟雾报警，它由电源电 路、稳压电路、气敏传感电路和触发报警电路组成。
烟雾报警器实训报告范文
#### 一、实训目的本次实训旨在通过设计和制作烟雾报警器，使学生掌握单片机的基本原理和编程方法，熟悉烟雾传感器的使用，以及报警电路的设计。
通过实训，提高学生的动手能力和工程实践能力，培养团队协作精神。
#### 二、实训背景随着现代建筑物的增多，火灾事故的发生率也在逐渐上升。
为了保障人民生命财产安全，烟雾报警器作为一种重要的消防设备，其作用日益凸显。
烟雾报警器能够及时发现火情，为人们提供足够的逃生时间。
因此，学习烟雾报警器的制作具有重要意义。
#### 三、实训内容1. 烟雾报警器原理烟雾报警器通过检测烟雾浓度来实现报警功能。
当烟雾浓度超过设定值时，报警器会发出声光报警信号，提醒人们及时采取措施。
2. 烟雾报警器硬件设计（1）单片机：选用AT89C51单片机作为控制核心，负责处理传感器信号、控制报警电路等。
（2）烟雾传感器：选用MQ-2型烟雾传感器，其输出信号与烟雾浓度成正比。
（3）报警电路：采用蜂鸣器和LED灯作为报警装置。
（4）电源电路：采用DC5V电源，为单片机和传感器等电路提供稳定的电源。
3. 烟雾报警器软件设计（1）主程序：初始化硬件资源，读取烟雾传感器信号，判断烟雾浓度是否超过设定值，若超过则触发报警。
（2）中断程序：用于处理按键输入，调整烟雾浓度报警阈值。
#### 四、实训步骤1. 电路搭建根据设计方案，搭建烟雾报警器电路，包括单片机、烟雾传感器、报警电路和电源电路等。
2. 编程使用C语言编写单片机程序，实现烟雾浓度检测、报警功能。
3. 调试将编写好的程序烧录到单片机中，通过调试软件进行调试，确保报警器正常工作。
4. 测试在实验室环境下进行测试，验证烟雾报警器的性能。
#### 五、实训结果1. 电路搭建烟雾报警器电路搭建成功，各模块连接正确。
2. 编程单片机程序编写完成，实现烟雾浓度检测、报警功能。
3. 调试程序调试成功，烟雾报警器能正常工作。
4. 测试在实验室环境下进行测试，烟雾报警器能准确检测烟雾浓度，并在烟雾浓度超过设定值时发出报警信号。
设备烟雾实验报告
一、摘要本实验旨在设计和实现一个烟雾报警器，通过电路设计、器件选择和实际测试，验证烟雾报警器的功能和工作原理。
实验过程中，我们详细介绍了所使用的器件，阐述了电路设计思路，并对实验结果进行了分析和总结。
二、引言烟雾报警器是一种重要的安全防护设备，能够在火灾发生初期及时发出警报，提醒人们采取逃生措施。
本实验通过设计一个简单的烟雾报警器，使学生对电路设计、器件选择和实际测试等过程有更深入的了解。
三、实验目的1. 学习电路设计的基本方法，掌握烟雾报警器的电路原理。
2. 了解烟雾报警器中常用器件的功能和特性。
3. 通过实际测试，验证烟雾报警器的功能和工作原理。
四、实验原理烟雾报警器的工作原理是基于烟雾对光线的散射效应。
当烟雾进入报警器内部时，光线被散射，使得光敏电阻的阻值发生变化，从而触发报警器发出警报。
五、实验器材1. 电源：直流电源（电压5V）2. 光敏电阻：1个3. 三极管：1个4. 振铃器：1个5. 烟雾发生器：1个6. 连接导线：若干7. 热敏电阻：1个（可选，用于温度补偿）六、电路设计1. 电源电路：将直流电源接入电路，为报警器提供稳定的电压。
2. 光敏电阻电路：将光敏电阻接入电路，通过其阻值变化来检测烟雾。
3. 三极管放大电路：将光敏电阻与三极管连接，将光敏电阻的阻值变化转换为电流变化，并放大输出。
4. 振铃器电路：将三极管的输出信号接入振铃器，使振铃器在检测到烟雾时发出警报。
5. 温度补偿电路（可选）：将热敏电阻接入电路，对光敏电阻的阻值变化进行温度补偿，提高报警器的准确性。
七、实验步骤1. 按照电路图连接电路，确保各元器件连接正确。
2. 将烟雾发生器放置在报警器前方，观察报警器是否能够正常工作。
3. 通过调整烟雾浓度，观察报警器在不同烟雾浓度下的响应情况。
4. 对比实验结果，分析报警器的性能。
5. 若需要，调整电路参数，优化报警器性能。
八、实验结果与分析1. 实验结果显示，当烟雾浓度达到一定阈值时，报警器能够正常发出警报。
烟雾报警器课程设计实验报告讲解
电气与电子信息工程学院《虚拟仪器课程设计》课程设计报告专业班级： XXXX学号：XXXXX姓名：皮修指导教师： XXX、XXX设计时间：2015年11月2日—2015年11月20日设计地点：K2—403《虚拟仪器课程设计》成绩评定表指导教师签字：年月日目录一、绪论 (3)1.1 课题背景 (3)1.2 设计任务分析 (3)二、总体方案设计 (3)2.1 烟雾检测传感器选型 (4)2.1.1 烟雾传感器的介绍 (4)2.1.2 MQ-2半导体气体烟雾传感器 (6)2.2 单片机选型 (7)2.2.1 STC89C52单片机简介 (8)2.2.2 单片机的引脚功能描述 (8)2.2.3 温度采集模块 (9)三、系统的硬件电路 (10)3.1 单片机最小系统 (10)3.2 单片机的时钟电路与复位电路设计 (11)3.3 烟雾检测AD采集电路 (11)3.4 显示模块 (11)3.5 声音报警电路 (12)3.6 按键控制电路 (13)3.7 电源模块 (13)3.8 温度传感器(DS18B20)电路 (13)3.8.1 DSl8B20简介 (13)3.8.2 DSl8B20具体参数及工作方式 (16)3.8.3 18B20接口电路 (17)四、系统软件的设计 (18)4.1 系统主程序设计及流程图 (18)五、硬件调试及调试中遇到的问题 (19)5.1 电路的调试 (19)5.2 电路调试中遇到的问题 (19)六、实验总结 (19)七、参考文献 (21)八、附录 (22)附件一：总体原理图设计 (22)附件二：实物图 (22)附件三：元器件清单 (23)附件四：部分程序源代码 (23)课程设计任务书2015～2016 学年第1学期学生姓名：xxxxxx专业班级：xxxxxxxx指导教师：xxxxxx 工作部门：电信教研室一、课程设计题目虚拟仪器课程设计二、课程设计目的为了提高虚拟仪器系统软件设计的应用能力，开始为期二周的虚拟仪器系统课程设计。
烟雾报警器的实训报告
烟雾报警器的实训报告一、实训背景在现代社会中，火灾事故频繁发生，给人们的生命财产造成了极大的损失。
为了预防火灾事故的发生，烟雾报警器成为了必不可少的设备之一。
本次实训旨在通过手工制作烟雾报警器，深入了解其工作原理和使用方法。
二、实训目标1.掌握烟雾报警器的基本原理和工作方式；2.学习手工制作烟雾报警器的方法；3.了解烟雾报警器的使用范围和注意事项。
三、实训内容1. 烟雾报警器的基本原理和工作方式（1）基本原理烟雾报警器是一种利用光电反射原理进行探测并发出声光信号以提醒人们避险的安全设备。
当有可燃物质发生火灾时，会向周围释放大量浓烟。
这时，烟雾报警器会通过其内部光电传感器检测到浓烟，并将信号传送至控制电路板上。
控制电路板判断出该信号后，就会触发报警装置，发出声光信号。
（2）工作方式烟雾报警器的工作方式主要是通过光电传感器来检测火灾产生的烟雾。
当烟雾进入烟雾报警器内部时，会阻挡光线的传输，从而使光电传感器无法接收到足够的光信号。
此时，控制电路板就会判断出该信号，并触发声光装置发出报警信息。
2. 手工制作烟雾报警器的方法（1）材料准备需要准备的材料有：红外线LED、红色LED、220欧姆电阻、10K欧姆电阻、三极管9014、电容104、蜂鸣器和面包板等。
（2）制作步骤① 将220欧姆电阻与红色LED串联，再与10K欧姆电阻并联；② 将三极管9014与104电容串联，并将其连接至面包板上；③ 将红外线LED连接至面包板上；④ 连接蜂鸣器至面包板上；⑤ 最后将所有元件连接好后，进行调试和测试。
3. 烟雾报警器的使用范围和注意事项（1）使用范围烟雾报警器适用于各种场所，如家庭、学校、酒店、商场等。
特别是在高层建筑和公共场所，更应该配备烟雾报警器。
（2）注意事项① 定期检查烟雾报警器是否正常工作；② 确保烟雾报警器的电源充足；③ 避免将烟雾报警器安装在潮湿或易受损的地方；④ 避免在厨房等易产生误报的地方安装烟雾报警器。
电路课程设计——烟雾报警器(报告)
北京交通大学电子课程设计报告烟雾报警器一，问题背景当发生火灾或可燃气体泄漏时，为了减少危害，我们需要烟雾气体报警器这一装置。
一旦检测到遇到烟雾或可燃气体，烟雾报警器可立即发出声光来警示人们，同时还可以通过接口自动实现灭火，断气操作，保障生命和财产安全。
烟雾报警器具有广泛的应用价值和意义。
我们这次课程设计就是尝试掌握其原理，设计一个初级的烟雾报警器。
二，设计目的1，了解传感器的基本知识，掌握传感器的使用方法；2，进一步加深对模拟电路基础理论和数字电路基础理论的理解；3，掌握比较器和振荡器的设计方法；4，提高认识一些器件手册并运用这些器件的能力。
三，设计要求1，基本部分：1）电源电压不限，可以使用交流或直流电源；2）有气体和烟雾时进行报警，无气体和烟雾后仍然维持报警，直至重新上电后才撤消报警；3）气体和烟雾报警以不同的声光加以区分；4）气体和烟雾报警分别设置断气、灭火驱动接口；5）显示报警时间。
2，发挥部分：1）可以通过无线方式向远端发送报警信息，无线传输所使用的信号调制、解调方式不限，可以使用成品模块；2）多个报警器报警时互相不影响，在接收端各自有独立的声光指示；3，设计任务：1）设计，安装、调试所设计的电路；2）画出完整电路图，详细说明电路原理，写出设计总结报告。
四，设计原理1，原理框图2，原理描述当发生火灾或可燃气体泄漏，传感器遇到烟雾或可燃气体时，将产生电信号。
信号通过逻辑处理模块使能声光显示及计时模块，实现烟雾报警功能。
五，设计方案1，设计总图当传感器遇到可燃气体或烟雾时，比较器的输出由低变高，通过无线发射模块发射信号，无线接收模块接收到信号，使能声光报警及计时，由于触发器的保持功能，所以声光报警及计时延续到重新上电。
考虑到时间和成本，我们只制作了可燃气体的报警，烟雾报警原理完全一样，只需加上烟雾的信号产生电路及不同的声光报警（加以区别），无线发射和接收模块上已经有相关的接口和通道。
2,各子模块的实现方案1）信号的产生部分○1主要器件：QM-NG1气敏传感器，LM324，电阻若干。
烟雾报警器实验报告
烟雾报警器实验报告烟雾报警器实验报告引言：烟雾报警器是一种常见的安全设备，广泛应用于家庭、办公场所和公共场所等。
它通过检测空气中的烟雾浓度来发出警报，提醒人们及时采取安全措施。
本实验旨在验证烟雾报警器的工作原理，并探讨其在不同环境条件下的灵敏度和可靠性。
实验一：工作原理验证我们首先将烟雾报警器连接到电源，并将其放置在一个密闭的容器中，以模拟真实环境中的空气流动。
然后，我们点燃一根蜡烛，并将其放置在容器的一侧。
当烟雾逐渐弥漫到烟雾报警器的探测区域时，我们观察到报警器迅速发出警报声。
通过这个实验，我们验证了烟雾报警器的工作原理。
它内部装有一个光电传感器，当空气中的烟雾浓度超过设定阈值时，传感器会发出光信号。
这个光信号被转化为电信号，触发报警器发出声音和光信号，警示人们有烟雾存在。
实验二：灵敏度测试为了测试烟雾报警器的灵敏度，我们设置了不同浓度的烟雾，并记录了报警器的触发时间。
我们使用了一种专门设计的烟雾发生器，可以控制烟雾的浓度和释放速度。
在实验过程中，我们逐渐增加了烟雾的浓度，并记录了烟雾报警器的触发时间。
结果显示，随着烟雾浓度的增加，报警器的触发时间明显缩短。
这表明烟雾报警器对于高浓度的烟雾更为敏感，并能够更快地发出警报。
实验三：可靠性测试为了测试烟雾报警器的可靠性，我们在不同环境条件下进行了多次实验。
我们选择了室内、室外、高温和低温环境进行测试，并记录了报警器的触发时间和误报率。
实验结果显示，在各种环境条件下，烟雾报警器都能够正常工作，并及时发出警报。
无论是在室内还是室外，无论是在高温还是低温环境下，烟雾报警器都能够准确地检测到烟雾，并发出及时的警报。
结论：通过以上实验，我们验证了烟雾报警器的工作原理，并测试了其在不同环境条件下的灵敏度和可靠性。
烟雾报警器通过检测空气中的烟雾浓度来发出警报，能够及时提醒人们采取安全措施。
在灵敏度测试中，烟雾报警器对于高浓度的烟雾更为敏感，并能够更快地触发警报。
烟雾报警器实习报告
一、实习背景随着社会的发展和科技的进步，火灾事故的发生频率逐渐增加，给人们的生命财产安全带来了极大的威胁。
为了有效预防和减少火灾事故的发生，烟雾报警器作为一种重要的消防设备，在公共安全领域发挥着越来越重要的作用。
为了提高自己的专业技能和实际操作能力，我参加了烟雾报警器的实习项目。
二、实习目的1. 熟悉烟雾报警器的基本原理和组成；2. 掌握烟雾报警器的安装、调试和维护方法；3. 培养实际操作能力和团队合作精神；4. 提高对消防安全的认识。
三、实习内容1. 烟雾报警器的基本原理和组成烟雾报警器是一种利用光电效应、离子室效应或红外线反射原理来检测烟雾浓度的报警装置。
其主要组成部分包括：（1）传感器：用于检测烟雾浓度，常见的传感器有光电式、离子式和红外式等。
（2）控制器：对传感器采集到的信号进行处理，判断是否达到报警阈值，并发出报警信号。
（3）报警装置：当检测到烟雾浓度超过设定值时，发出声光报警信号，提醒人们采取应急措施。
（4）电源：为烟雾报警器提供电源，保证其正常运行。
2. 烟雾报警器的安装、调试和维护（1）安装：根据实际需求选择合适的安装位置，确保烟雾报警器能够及时、准确地检测到烟雾。
安装过程中要注意以下几点：① 保持报警器周围环境清洁，避免灰尘、蜘蛛网等影响其检测效果。
② 确保报警器安装牢固，避免因振动、碰撞等原因导致其损坏。
③ 连接电源线，确保电源供应稳定。
（2）调试：安装完成后，进行以下调试操作：① 检查报警器电源是否正常。
② 检查报警器灵敏度是否合适，可通过调整报警阈值实现。
③ 检查报警器报警功能是否正常，可通过模拟烟雾来测试。
（3）维护：定期对烟雾报警器进行检查、清洁和保养，确保其正常运行。
主要内容包括：① 清洁报警器表面，去除灰尘、蜘蛛网等。
②检查电源线、传感器等连接是否牢固。
③ 检查报警器灵敏度是否合适，如有必要进行调整。
3. 实习心得体会通过本次实习，我对烟雾报警器有了更深入的了解，以下是我的一些心得体会：（1）烟雾报警器在火灾预防中发挥着重要作用，安装和使用得当可以有效降低火灾事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京交通大学
电子课程设计报告烟雾报警器
班级：自动化0706 07213044 全宏宇
小组成员：07213045饶劲超
07213051王如明
07213044全宏宇
指导老师：佟毅
日期：2009年7月
一，问题背景
当发生火灾或可燃气体泄漏时，为了减少危害，我们需要烟雾气体报警器这一装置。
一旦检测到遇到烟雾或可燃气体，烟雾报警器可立即发出声光来警示人们，同时还可以通过接口自动实现灭火，断气操作，保障生命和财产安全。
烟雾报警器具有广泛的应用价值和意义。
我们这次课程设计就是尝试掌握其原理，设计一个初级的烟雾报警器。
二，设计目的
1，了解传感器的基本知识，掌握传感器的使用方法；
2，进一步加深对模拟电路基础理论和数字电路基础理论的理解；
3，掌握比较器和振荡器的设计方法；
4，提高认识一些器件手册并运用这些器件的能力。
三，设计要求
1，基本部分：
1）电源电压不限，可以使用交流或直流电源；
2）有气体和烟雾时进行报警，无气体和烟雾后仍然维持报警，直至重新上电后才撤消报警；
3）气体和烟雾报警以不同的声光加以区分；
4）气体和烟雾报警分别设置断气、灭火驱动接口；
5）显示报警时间。
2，发挥部分：
1）可以通过无线方式向远端发送报警信息，无线传输所使用的信号调制、解调方式不限，可以使用成品模块；
2）多个报警器报警时互相不影响，在接收端各自有独立的声光指示；
3，设计任务：
1）设计，安装、调试所设计的电路；
2）画出完整电路图，详细说明电路原理，写出设计总结报告。
四，设计原理
1，原理框图
2，原理描述
当发生火灾或可燃气体泄漏，传感器遇到烟雾或可燃气体时，将产生电信
号。
信号通过逻辑处理模块使能声光显示及计时模块，实现烟雾报警功能。
五，设计方案
1，设计总图
当传感器遇到可燃气体或烟雾时，比较器的输出由低变高，通过无线发射模块发射信号，无线接收模块接收到信号，使能声光报警及计时，由于触发器的保持功能，所以声光报警及计时延续到重新上电。
考虑到时间和成本，我们只制作了可燃气体的报警，烟雾报警原理完全一样，只需加上烟雾的信号产生电路及不同的声光报警（加以区别），无线发射和接收模块上已经有相关的接口和通道。
2,各子模块的实现方案
1）信号的产生部分
○1主要器件：QM-NG1气敏传感器，LM324，电阻若干。
○2传感器比较电路
由于市场上气体传感器的选择不多，我们只购买到QM-NG1型广谱型气体传感器。
QM-NG1型广谱型气体传感器。
它是采用目前国际上工艺最成熟，生产规模最大的SnO2材料作为敏感基体制作的广谱型气体传感器。
它的最大特点是对各种可燃性气体（如氢气、液化石油气、一氧化碳、烷烃类等气体）以及酒精、乙醚、汽油、烟雾等有毒气体具有较高的敏感性。
QM-NG1
QM-NG1的外观及内部构造如下：其有三对对称管脚，一对为电感，两端接标准电压，另两对相同，为电容，一端接电源正，另一端接负载电阻（根据参数表可设计为2k）。
当遇到可燃气体时，传感器反应为电阻由很大变为很少，从而产生电位变化（负载端电位瞬间变大）。
通过以比较器将变大的电位转换为低电平向高电平转变，这样就达到了信号产生的目的。
简单的运放就能设计一个比较器，LM324物美价廉，自然便是理想的选择。
如是，得到如下电路图：
接通电源，预热约2分钟，当气敏传感器遇到可燃气体后，LM324的3端电压迅速增大，从而比2端电位高，输出端由低变高。
2）无线发收部分
○1主要器件：PT2262编码及F05P发射集成模块，PT2272解码及J04V接收集成模块。
○2集成模块构成及功能。
为了使电路简单并可靠，我们选用了F/J模块，此模块的调制方式为ASK，功率低，稳定性不错，无线发射部分采用PT2262编码，F05P发射，采用应用广泛成熟的电路。
数据可由10～13脚任意一脚输入，1～8脚为地址编码。
接收部分我们采用对应的PT2272、J04V，只要两端有同样的地址码，2272对应脚就会输出高电平。
其基本电路图如下：
通过无线发射、接收部分我们可以实现多路信号的编码、调制、解调，应用
时从2262两路（例如10、11脚）分别接气体、烟雾传感电路，在2272对应管脚接相应的不同响应电路（声光显示的不同加以区别），可以实现气体、烟雾分别报警，互相区分，互不干扰。
也可以接入多个报警器，各报警器在感应报警时互不影响，能分别实现自己的功能。
3） 信号保持部分
○
1主要器件： CD4013双D 触发器，单刀双掷开关。
○
2 CD4013实现信号保持 CD4013为集成D 触发器，其芯片管脚图及功能表如下：
由功能表可知，当R ，S 端为L ，L ，CP 为上升沿时，次态与D 相同，同时从表中可以看出R 为清零端，高电平有效。
所以，当~Q 端接D 端时可以实现信号保持电路，并可以清零复位。
如下图：
当CP 为上升沿时，触发器输出高电平并能保持下去，直到4脚（CD1）接高电平复位。
○
3 74LS7
4 实现信号保持 74LS74与的功能与CD4013相同，只是不同系列的芯片而已，其封装和功能表如下：
同样的得到如下信号保持电路：
相比之下，CMOS 系列的芯片高低电平更明显，且价格低，功率低，所以
我们选择了CD4013作为信号保持电路。
4） 声光显示部分
○
1主要器件：NE555，发光二极管，1uF 电解电容，10nF 陶瓷电容，蜂鸣器，电阻若干。
○
2555谐振电路 555定时器构成振荡器是最常用的谐振电路,振荡器输出的脉冲接通蜂鸣器与发光二极管就可以模拟出报警声及灯光闪烁效果.下面是555的管脚及功能表：
上图为一基本的谐振电路，其振荡周期为：
充电时间为： 放电时间为：
为了声光效果能更逼真，需要放电的时间比充电的时间长，需要调整R1，R2，C 三个参数。
经过仿真得到如下电路图：
上图中555的4脚（RST）为控制端，当4段（RST）为高电平时，555的3脚为输出端，接蜂鸣器和发光二极管显示。
考虑到555的输出驱动，我们在实验箱上对这部分进行了验证，效果很不错。
5）计时显示部分
○1主要器件：CD4060,74LS161计数器,74LS00与非门，74LS47译码器，单刀双掷开关，七段共阳数码管。
○2六-十进制计数器
六-十进制计数器设计的方法有很多选择，例如，利用74LS161（163），74LS193，74LS90（290），CD4518。
1）使用74LS161
当U4的输出端QDQCQBQA为1001时，通过与非门得到低电平，使能置数端实现同步预置0000。
同时可以产生一个时钟脉冲使U5计数一次。
当U5的输出端QDQCQBQA为0101时，通过与非门得到低电平，使能置数端实现同步预置0000。
这样就完成了六-十进制计数器
2）使用74LS193
同理，我们可以得到如下电路图：
这一部分我们在电子钟里面设计过，十分熟悉。
考虑到清零及设计简单（使用最少的与非门），我们选用了74LS161作为最终方案。
○3计时显示电路
当U4的7脚为高电平时，计数器开始计时，直到重新通电源清零。
注:由于这部分在数字时钟中已经进行过深入学习,这里不作详细分析.
六，电路焊接与实验调试
1，电路焊接
电路整体分为两部分：信号产生与发射和信号接收，声光显示及计时，我们分两块板子分别焊接。
在焊接电路的时候，为了方便调试，我们附加了一些开关和发光二极管。
例如：在计数显示，声光显示的使能端我们接了电源开关，在无线发射和接收通道我们分别接了发光二极管，便于分块调试和快速发现问题。
2，电路调试
1)计数模块我们非常熟悉,所以我们最先调试这一部分.我们将这一部分直接
用开关接电源使能,但是这一部分我们还是遇到了一个棘手的问题:进位脉冲不对,每次都是逢8进位,这个让我们很不解,无论是从理论上还是MULTSIM仿真软件的仿真结果来看,都没有问题,电路上也没有连接错误的地方.经过分析,我们发现我们在设计的时候仅以MULTSIM的74LS161 为标准,其时钟触发方式不同,软件是下降沿工作,实际的芯片是上升沿工作,为此我们将进位脉冲进行非逻辑运算,最后调试成功.
2)声光显示部分,由于在实验箱上试验过,调试非常顺利,而且效果也很好.对
于传感器信号产生模块,我们是根据比较器的三端的电位来调整变阻器的阻值,并多次重复调整,使其灵敏度达到最理想的效果,并且测试其接到无线传输模块的电位,使其也尽可能大.
3)无线传输模块是集成的,其效果在焊接前已经调试过.各模块的协同整体调
试,让我们很困惑,有时候效果出来了,有时出现报警中断,我们一时找不到方向,最后我们将接受模块端的测试灯去掉了,这样就解决了问题.
七，实验体会
通过这次课程设计,我们重温了模拟电路和数字电路的知识,同时学习了阅读器件手册,尝试利用一些新的器件,体验了知识的运用实践.实验中,我们遇到了不少问题,尝试解决这些问题,大大锻炼我们的实践能力.对于电路的焊接工艺,虽然我们做得不够好,但是我们在布局,焊接方面有很大的进步.
实际操作与理论是有一定区别的,实际操作需要基础知识,更是加深了对知识的理解,这就是我们最大的收获.
八，元件清单。
