最新地脉动测试原理及应用知识分享
地脉动测试必备物品
必备物品
1. 地质锤：挖土，放置在平整密实的土层上，3个拾振器之间距离尽可能靠近，应小于lm。
2. 罗盘：精确设置东西南北方向。
3. 照相机：记录地脉动测试实况。
4. 放大器：频带选择置于1档，参数选择置于3档（测量小位移即振幅，计算时注意积分
增益），放大档可根据需要放大。
另外，可根据测试具体情况选择4、5、6道参
数选择置于1档或2档（直通档）测量加速度或速度。
5. 拾振器：置于2档（小速度档）。
6. 采集器：采样速率为100即可。
采样速率
采样[速]率sampling rate
对被测量进行采样的频率，即单位时间的采样次数。
比例增益是为了及时地反映控制系统的偏差信号，一但系统出现了偏差，比例调节作用立即产生调节作用，使系统偏差快速向减小的趋势变化。
当比例增益大的时候，PI控制器可以加快调节，但是过大的比例增益会使调节过程出现较大的超调量，从而降低系统的稳定性，在某些严重的情况下，甚至可能造成系统不稳定。
积分作用的引入是为了使系统消除稳态误差，提高系统的无差度，以保证实现对设定值的无静差跟踪。
具体这两个参数的大小关系，应该和不同型号的仪器是有关的，因为不同厂家不同型号的产品在控制器的实现方法上是有区别的。
一般而言，先调节积分增益，直到产生震荡，然后减小积分增益，使振荡消除，这时候的值就是最合适的。
比例增益一般要比积分增益大些（与工作模式也有关系）。
就DI的SPM而言，比例增益为积分增益的1.2倍左右。
积分增益(C int和R in的函数)的主要目是在低频率下得到高增益以得到低的稳状误差。
如何利用地面动态定位系统实现测量
如何利用地面动态定位系统实现测量地面动态定位系统（Ground-based Dynamic Positioning System，简称GDP）是一种基于全球导航卫星系统（Global Navigation Satellite System，简称GNSS）的测量技术，能够实现对地面物体的准确定位和测量。
本文将探讨如何利用地面动态定位系统来实现测量，并分析其在实际应用中的优势和局限性。
一、地面动态定位系统的原理地面动态定位系统利用全球导航卫星系统的信号，通过接收多颗卫星的信号并进行计算，来确定接收器的位置。
在地面动态定位系统中，接收器通常包括天线、接收机和计算机等设备。
通过接收卫星信号并进行计算，可以实时获取接收器在地面的位置信息。
地面动态定位系统的工作原理主要包括以下几个步骤：接收卫星信号、信号处理、数据计算和位置估计。
首先，接收器通过天线接收卫星信号，并将信号传输到接收机。
接收机对信号进行处理，提取所需的数据，并将数据传输到计算机。
计算机利用接收到的数据进行计算，并通过数学模型来估计接收器的位置。
最后，根据计算结果，可以实时获得接收器的位置信息。
二、地面动态定位系统在测量中的应用地面动态定位系统在测量领域有着广泛的应用，包括地质测量、土地测绘、船舶导航等。
1. 地质测量在地质测量中，地面动态定位系统可以用于监测地壳运动、地震活动等现象。
通过实时监测地壳运动，可以及时掌握地质灾害的发生情况，并采取相应的措施进行防范和应对。
同时，地面动态定位系统还可以用于地质勘察，通过对地质构造的测量，为矿产资源的开采和利用提供科学依据。
2. 土地测绘地面动态定位系统在土地测绘中具有高精度和高效率的优势。
利用地面动态定位系统，可以快速且准确地确定地物的位置和形状，为土地规划、土地管理、地籍调查等提供数据支持。
此外，地面动态定位系统还可以用于海拔测量、地形测量等方面，为地理信息系统（Geographic Information System，简称GIS）提供准确的地理数据。
接地测试仪原理
接地测试仪原理
接地测试仪原理是通过测量物体与地面之间的接地电阻来判断接地是否良好。
其工作原理主要涉及以下几个方面：
1. 电流注入：接地测试仪通过内部的电源源供电，产生一个已知的电流信号。
这个电流通常是直流电流，其大小可以根据需要进行调节。
2. 测量电压：接地测试仪将已知电流通入被测物体的接地系统中，然后测量接地系统的电压。
测量电压可以使用平行电极或者夹子电极等。
3. 计算接地电阻：根据欧姆定律，接地电阻可以通过已知电压与已知电流的比值来计算得到。
具体计算公式为R = V/I，其
中R表示接地电阻，V表示测量得到的接地系统电压，I表示
已知电流大小。
4. 显示结果：接地测试仪将计算得到的接地电阻结果显示在设备的数字显示屏上。
通常还会包含有关电流大小、测试时间等信息。
需要注意的是，在进行接地测试时，应保持被测物体与接地测试仪之间的连接牢固，避免接触电阻对测试结果的影响。
此外，测试时还需要注意安全，在测试前应确保被测物体处于安全的状态，防止电流对测试人员造成伤害。
场地土剪切波速与地脉动的测试
场地土剪切波速与地脉动的测试地脉动是由场地周围自然振源（风、海浪等）和人工震源（机器振动源、交通工具等）所产生，是地面的一种稳定的非重复性的随机波动。
通常情况下地脉动具有频率低、振幅小等特点。
地脉动具有不同的频幅变化和作用历时，会引起岩土体的不同响应，给工程建设造成不同的问题。
波速勘察，可利用地脉动的测试结果推测波速的可能数值，进行场地类别划分或综合评价场地的工程力学性质.地脉动是地基每时每刻（即使没有地震发生）都存在的一种微小振动，其振幅通常只有几个微米，对周期较短的地脉动，振幅甚至达不到1微米。
地脉动不同于微震，微震有特定的源和发震时间，而地脉动没有特定的源，且在任何时间任何地点都可以观测到它的存在。
产生地脉动的源（即脉动源）可分为自然因素（Capon 1973；Douze 1964）和人为因素（Dou ze 1967；Walker 1964）两大类。
前者如风、雨、海浪、地质内力作用等。
后者如交通运输、机械振动、建筑施工、人群活动等。
因此地脉动信号是由一系列脉动源产生的来自四面八方的各种类型的复杂集合。
显然，脉动源的性质、能量大小以及分布位置是随机的，因而某一地点观测到的地脉动信号也是随机的。
图1是日本学者Kanai（1961）在同一地点观测到的地脉动信号的最大振幅随时间的变化。
从图中可以看出，夜间的振幅比白天小得多，这是由于夜间比较安静，脉动源数量比白天少的缘故地脉动具有较复杂的性质，这种性质与脉动源性质、传播机理以及地层特性参数的变化等因素密切相关。
脉动源是由观测场地周围以及远处一系列振源所组成的，地脉动的激发和波的成分等具有随机性。
尽管脉动源是随机的，地脉动信号也是随机的，但是由于波的多重反射和折射，地脉动在传播过程中积累反映场地土层固有特性的信息。
正是这种不随时间变化的固有信息，使地脉动信号具有某种统计规律性，工程中利用地脉动推断土层构造也正是根据这一点。
（二）、地脉动测试的特点地微动信号是在某场地利用高灵敏度仪器观测到一种随时间变化的微弱振动，它包涵着丰富的地球物理信息。
脉动测试仪的工作原理
脉动测试仪的工作原理
脉动测试仪是一种用于检测电力系统中的电力脉动的仪器。
其工作原理主要包括以下几个步骤：
1. 采集信号：脉动测试仪首先需要在电力系统中接收和采集脉动信号。
通常使用电压和电流传感器将电力系统中的电压和电流信号转化为可测量的电信号。
2. 信号处理：脉动测试仪对采集到的信号进行预处理，通常包括滤波和放大等操作，以确保信号质量和适配仪器的输入范围。
3. 量化测量：经过信号处理后，脉动测试仪将脉动信号转化为数字信号。
这通常通过模数转换器(ADC)完成，将连续的模拟信号转换为相应的离散数字值。
4. 分析与计算：脉动测试仪将测量到的数字信号进行进一步的分析与计算。
这通常包括计算脉动的频率、幅度、相位等参数，并可以通过特定的算法和模型对脉动信号进行处理和解析。
5. 结果显示：脉动测试仪将分析和计算得到的结果以可视化的形式显示出来，通常以波形图、频率谱图等方式呈现。
用户可以根据这些结果判断电力系统中的脉动情况，并做出相应的处理和调整。
需要注意的是，不同型号和厂家的脉动测试仪可能具有不同的工作原理和实现方
式，以上只是一般脉动测试仪的工作原理的简要介绍。

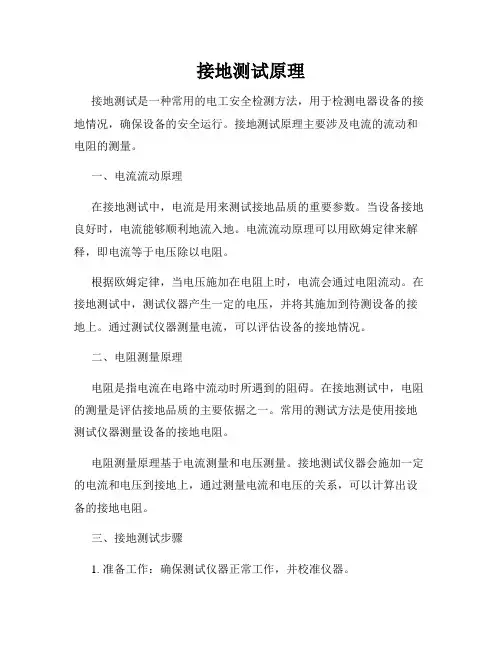

接地测试原理
接地测试原理接地测试是一种常用的电工安全检测方法，用于检测电器设备的接地情况，确保设备的安全运行。
接地测试原理主要涉及电流的流动和电阻的测量。
一、电流流动原理在接地测试中，电流是用来测试接地品质的重要参数。
当设备接地良好时，电流能够顺利地流入地。
电流流动原理可以用欧姆定律来解释，即电流等于电压除以电阻。
根据欧姆定律，当电压施加在电阻上时，电流会通过电阻流动。
在接地测试中，测试仪器产生一定的电压，并将其施加到待测设备的接地上。
通过测试仪器测量电流，可以评估设备的接地情况。
二、电阻测量原理电阻是指电流在电路中流动时所遇到的阻碍。
在接地测试中，电阻的测量是评估接地品质的主要依据之一。
常用的测试方法是使用接地测试仪器测量设备的接地电阻。
电阻测量原理基于电流测量和电压测量。
接地测试仪器会施加一定的电流和电压到接地上，通过测量电流和电压的关系，可以计算出设备的接地电阻。
三、接地测试步骤1. 准备工作：确保测试仪器正常工作，并校准仪器。
2. 连接测试仪器：将测试仪器与待测设备的接地端连接，确保连接紧固可靠。
3. 施加电压：测试仪器产生一定的电压，并施加到设备的接地上。
4. 测量电流：测试仪器测量通过接地的电流。
5. 测量电压：测量测试仪器施加的电压。
6. 计算接地电阻：根据测量的电流和电压，计算出接地电阻。
7. 判定结果：根据接地电阻的数值，判定接地品质是否合格。
通常，根据相关标准规定的阈值进行判断。
四、影响接地测试结果的因素1. 地质条件：接地测试结果可能会受到地质介质的影响。
地质介质的电阻率会影响电流的流动情况，从而影响接地电阻的数值。
2. 测量方法：不同的接地测试方法会对测试结果产生影响。
常用的测试方法包括三线法、四线法等。
选择合适的测试方法可以提高测试结果的准确性。
3. 线路长度：线路长度也会对接地电阻的测量结果产生一定影响。
较长的线路长度会增加电阻值。
总结：接地测试原理基于电流流动和电阻测量，通过施加一定的电压和测量电流、电压的关系，可以评估设备的接地质量。
建筑场地剪切波速及地脉动测试报告
武汉建科科技有限公司WA VE2000场地振动测试仪（以下内容可根据实际情况进行增加，正式报告中须去掉本规定格式中的注释红字）建筑场地剪切波速及地脉动测试报告工程名称：工程地点：委托单位：检测日期：报告编号：※省※研究院※年※月※日※工程单孔波速法地脉动测试报告测试人员：负责人：报告编写：校核：审核：审定：※省※研究院（盖章）※年※月※日一、前言受※的委托，※省※院于※年※月※日对※工程拟建场地进行单孔波速法、地脉动测试。
该场地位于※路※号，根据场地条件及《建筑抗震设计规范》(GB50011-2001)等有关规定，本场地共完成K16#、K37#、K69#、K75#、K82#、K96#六个孔剪切波速及场地脉动测试工作。
测试的目的是对拟建建筑场地土的类型及建筑场地类别进行划分，以确定建筑抗震有利、不利和危险地段。
本项目工作技术要求：1、 测定场地20米以内的等效剪切波速；2、 测定场地地脉动；3、 确定场地土类型及建筑场地类别。
二、检测设备、基本原理1、检测设备检测设备采用武汉建科科技有限公司制造的W A VE2000场地振动测试仪，检测设备及现场联接见图1。
1-场地振动测试仪 2-重物 3-木板4-外触发传感器 5-三分量探头 6-探头信号传输线 7-外触发传感器信号线 8-钢丝绳（或尼龙绳）图1 单孔波速测试示意图2、剪切波速及地脉动测试基本原理单孔剪切波速法（检层法）测试基本原理：用木锤或适宜的铁锤分别水平敲击水平放置孔口的木板两端，地表产生的剪切波经地层传播，由孔内三分量检波器的水平向检波器接收SH 波信号，然后读取正、反两方向的实测波形，找出波形交叉点，读取初至波传播时间，进而计算出各测点(层)剪切波速值及其它相关参数。
地脉动测试原理：地脉动测试时应选择外界环境干扰极小的深夜进行。
测试时将地脉动拾振器放置于平整场地地表土上，一般按东西向EW 、南北向SN 、垂直向VR 三个方向放置。
测试时由三分量拾振器分别接收三个方向的脉动信号，信号再通过放大，采集仪记录，即可在时域曲线上分析信号幅值大小，从频率域曲线上分析其频率组成并确定场地卓越周期值。
工程场地地脉动机制分析
ｌ ５
｛咖
４ ｏ０
６ ｏ０ ４ ００
宝
１ ０ ５
表 。这一传播过程非常复 杂 ， 很难通过直接 跟踪行波 来估计 土层 的放大作用 。通 常 ， 用频谱 分析方 法研究 土层 内的多次 反射 、 利
１ ２ 地脉 动 的面波理 论 ．
明二者非 常一致 。在 面波 研究 方面 ， 由于 介质 的非均 匀性 ， 有 具 该理论认为 ， 地脉 动是 由沿 地表 传播 的面波 引起 的 ， 波数 频散性 的瑞利波 、 角 勒夫波 中均存在高模 式波。在分散性 的波 的分 散 曲线上 ， 群速 度存 在一个极 小值 即为极 小群速度 。依 据面波 的 理论 ， 可以认为表示 面波的极 小群速 度 的频率在 振幅 上 占优势。 采用 Ｈ ｓｅ 矩 阵法计算 面波的分散曲线 ， ａｋｎ 比较 Ｍ波 、 勒夫波 的分 散 曲线与表层微动的功率谱 曲线可知 ， 极小群 速度 的频 率同微动 的卓越频率较为一致。
根据波传播理论 ，Ｈ波从 下伏 基岩 垂直入射覆 盖土层 中 ， Ｓ 在 图 １ ） Ｃ 是地脉动功率谱 ， ｌ ） 多次 反射 理论 求得 的 （ 曲 图 ｄ为 加） 水平成层土 中的传播 可 以用 一维 平面 波在层状 介质 中 的传 播来 线 ， 其主要峰值频点 与地脉 动 的优势频 率也 有较好 的对 应关 系。 模拟。在小应变范 围内， 土层可 以看 作线弹性 或粘 弹性 介质 。从 如此看来 ， 不管是体 波理论 ， 是面波 理论 均能对 地脉 动做 出一 还
关键词 ： 脉动 ， 地 场地 动 力特 性 测 试 ， 波 ， 波 面 体 中 图 分 类 号 ：Ｕ ３ Ｔ４１
地脉动测试技术讲解--实用.doc
前言工程抗震设计是地震区建筑物设计中的重要内容, 通常除了测试场地土剪切波速, 进行场地土类型划分、场地类别划分、场地地震反应分析外, 测试场地脉动卓越周期也是一项重要工作。
场地脉动卓越周期的测试除了防止特殊的地震效应发生, 避免拟建建筑物自振周期与场地脉动卓越周期一致或接近, 在地震发生时, 地基与建筑物产生共振或类共振；还可依据场地脉动卓越周期作为工程抗震中场地土类型划分、场地类别划分的标准, 以及估算地震动峰值加速度。
因此 ,从地脉动出发研究地基土层构造与地脉动卓越周期的关系以及不同场地类别的卓越周期特征 ,以便对地基土层场地准确评价, 以及有针对性地选用基础结构与埋深等方面都具有重要的理论及现实意义。
1地脉动简介在一般情况下, 任何时刻在地球表面的任何地点, 都可以用高灵敏度的仪器观测到非地震引起的一种振幅很小的微弱震动噪声, 其位移一般只有几微米到几十微米, 把这种人体难以察觉到的微小振动称为地脉动。
地脉动是由场地周围自然震源( 风、海浪等 )和人工震源(机器振动源、交通工具等)所产生 ,是地面的一种稳定的非重复性随机波动。
通常情况下地脉动具有频率低、振幅小等特点。
从地震观测的角度, 按周期长短把地脉动分为两类: 一是短周期地脉动; 二是长周期地脉动,长短周期地脉动有如下区别 :(1)常时微动。
为短周期地微动 , 一般为 0. 1 ～1 s , 波长较短 , 是地微动信号中反映场地土动态特性的成分, 主要是近距离的人类活动、交通运输、机械振动等人工振动源引起的。
在理论上可用横波在土层中的多层反射理论解释。
(2)脉动。
为中长周期地微动 , 一般为 1 s至几十秒 , 波长较长 , 是地微动中反映振源特性的分量 , 主要是由海浪、风雨、气候、雷电、火山、地震等自然现象变化引起的, 由较远距离的振源或海洋波浪、大气环流及地球深部构造运动激发, 可利用它研究地震、台风、火山及地球内部的其它运动, 理论上可用面波传播特征解释。
商厦地基土剪切波速地脉动测试报告
**商厦地基土剪切波速、地脉动测试报告**勘察院有限公司2007年5月**广场地基土剪切波速、地脉动测试报告测试：编写：审核：**勘察院有限公司2007年5月一、概况受业主的委托, 我院承担了**商厦的勘察钻孔的波速测试和地脉动测试工作。
本次测试工作的目的是对拟建建筑场地进行场地土类型和场地类别的评判，并测试场地的卓越周期和振动幅值。
测试工作依据《建筑抗震设计规范》（GB50011-2001）及《地基动力特性测试规范》（GB／T50269－97）中的有关规定进行。
我院分别对场地内的zk1#、zk8#钻孔采用单孔检层法进行剪切波波速测试，并在zk8#钻孔附近进行了地脉动测试。
二、仪器设备及测试方法仪器设备：XG—I型多功能测试仪，仪器主要技术指标如下：动态范围：96dB；前放增益：18－60dB（8－1000倍）；道一致性：≤0.1ms；通道数：1至3道可选；采样间隔：0.02—4ms可调；记录长度：512—16k可调；剪切波测试方法：在距孔口约1.5m处放一块振板，上压大于400Kg重物，振板上安置检波器，检波器与XG—I测井仪触发孔连接，将探头放入孔中预定深度，用大于8磅大锤水平敲击振板，产生P、S波沿地层向下传播，由孔中的检波器接收沿井壁传播的P、S波振动信号并把P、S波的振动信号转换成电信号，通过电缆由主机记录显示存储。
对信号进行数据处理后，计算P、S波传播速度。
测试顺序自下而上逐点进行，测点深度基本间隔1.0m。
三、土层波速测试成果经现场波速测试，场地内钻孔各测点的剪切波波速成果图见附图1-1～1-2。
四、建筑场地类别评判1、土层的等效剪切波速计算根据《建筑抗震设计规范》（GB50011-2001），建筑场地覆盖层厚度的确定，应符合下列要求：a 一般情况下，应按地面至剪切波速大于500m/s的土层顶面的距离确定。
b 当地面5m以下存在剪切波速大于相邻上层土剪切波速2.5倍的土层，且其下卧岩土的剪切波速均不小于400m/s时，可按地面到该土层顶面的距离确定。
地脉动测试
一般规定本章适用于周期在0.1～1.0s，振幅小于3μm的地脉动测试，为工程抗震和隔振设计提供场地的卓越周期和脉动幅值。
测试结果应包括下列内容：（1）测试资料的数据处理方法及分析结果；（2）脉动时程曲线；（3）富氏谱或功率谱图；（4）测试成果表。
设备和仪器1、地脉动测试系统应符合下列要求：（1）通频带应选择为1 ～40HZ，信噪比应大于80dB;（2）低频特性应稳定可靠，系统放大倍数不应小于106；（3）测试系统应与数据采集分析系统相配接。
2、传感器除应符合本规范第4.2.3条外，也可采用频率特性和灵敏度等满足测试要求的加速度型传感器；对地下脉动测试用的速度型传感器、通频带应为1～25HZ，并应严格密封防水。
3、放大器应符合下列要求：（1）当采用速度型传感器时，放大器应符合本规范第4.2.4条的要求；（2）当采用加速度型传感器时，应采用读通道适调放大器。
4、信号采集与分析系统宜采用多通道，模数转换器（A/D）位数不宜小于12位；曲线和图形显示不宜低于图像清晰度指标（VGA），并应具有抗混淆滤波功能，低通滤波宜为80dB/oct，计算机内存不应小于4.0MB，并应具有加窗功能和时域、频域分析软件。
5、测试仪器应每年在标准振台上进行系统灵敏度系数的标定，以确定灵敏度系数随频率变化的曲线。
测试方法1、每个建筑场地的地脉动测点，不应少于2个；也可根据工程需要，增加测点数量。
2、当记录脉动信号时，在距离观测点100m范围内，应无人为振动干扰。
3、测点宜选在天然土地基上及波速测试孔附近，传感器应沿东西、南北、竖向三个方向布置。
4、地下脉动测试时，测点深度应根据工程需要进行布置。
5、脉动信号记录时，应根据所需频率范围设置低通道滤波频率和采样频率，采样频率宜取50 ～100HZ，每次记录时间不应少于15min，记录次数不得少于2次。
数据处理，宜作富氏谱或功率谱分析；每个样本数据宜采用1024个点；采样间隔宜取0.01～0.02s，并应按下列公式计算：式中T——场地卓越周期（s）；ƒ——卓越频率（HZ）。
地脉动测试方法
地脉动测试方法地脉动测试呀，就像是给大地做个体检呢。
一、测试设备的准备。
咱得有专门的仪器哦。
这仪器就像医生的听诊器一样重要。
一般是那种高灵敏度的加速度传感器啦。
这个传感器得好好安置，要把它稳稳地放在地面上，就像给它找个舒服的小窝，这样它才能准确地感受到大地的脉动。
要是放得歪歪扭扭的，那测出来的数据可就不准啦。
而且还得给它连上线，连接到数据采集系统上，就像给它们牵了根小绳子，让信息能顺利地传递过去。
二、测试地点的选择。
选地方可有讲究啦。
不能随便找个地儿就开始测。
要是在那种有很多大型机器在旁边轰隆隆响的地方，就像在菜市场里听心跳一样，全是杂音，测出来的数据就被干扰得乱七八糟的。
最好是找那种比较安静的地方，远离那些吵闹的源头，像公园的角落里呀，或者是还没怎么开发的空旷野地。
不过呢，也不能太偏啦，得方便我们把仪器设备搬过去，总不能把仪器扛到深山老林里，结果自己迷路回不来了吧。
三、测试时间的确定。
时间也很关键呢。
不同的时间大地的脉动可能会有点不一样哦。
就像人在白天和晚上的状态可能不同。
一般来说呢，要选那种相对稳定的时间段。
比如说没有太多风的时候，因为风要是呼呼地吹，就像有人在旁边捣乱一样，会影响测试结果。
而且要避免那种有大型车辆频繁经过的时段，那些大卡车轰隆隆开过，大地都要抖三抖，这时候测出来的数据就不准确啦。
四、数据采集与分析。
当仪器都安置好，地点和时间也选对了，就开始采集数据啦。
这时候就静静地等着仪器收集大地的“心跳”数据。
采集到的数据就像一堆宝藏，但是得好好分析才能知道它的价值呢。
我们要通过专门的软件，把那些杂乱无章的数据整理得井井有条，看看有没有什么规律。
比如说，是不是有周期性的波动呀，就像人的心跳是有规律的一样。
要是发现数据有异常，那可能就得重新检查一下测试的各个环节，是不是仪器出问题啦，还是测试地点突然有了干扰源呢。
地脉动测试就是这么个有趣又有点小讲究的事儿呢。
只要每个环节都做好了，就能比较准确地了解大地的脉动情况啦。
实验四地脉动测试
实验四地脉动测试
一.实验目的
地脉动是由场地周围自然振源（风、海浪等）和人工震源（机器振动源、交通工具等）产生的地面非重复性的随机波动。
通常情况下地脉动具有频率低、振幅小等特点，其振幅通常只有几个微米，有的频率成分甚至达不到1微米。
本实验依据《地基动力特性测试规范》的相关规定，利用数据采集分析系统记录地脉动时程曲线，分析场地振动的卓越周期和微震幅值，为建筑抗震设计提供实测数据。
二.实验内容
1. 测点选取；
2. 传感器布设与调整；
3. 传感器、放大器、数据采集分析系统的连接；
4. 数据采集与记录（每条时称记录不少于15分钟）；
5. 振动时程回放、信号分析与处理。
三.应配备的主要仪器设备名称和台件数
四.实验步骤
1. 依据布点方案，布设振动传感器；
2. 数据线连接：传感器、放大器、接线盒和数据采集分析系统的连接；
3. 实时检查传感器的工作情况，发现异常应检查对应通道传感器的连线和工作情况，必要时更换传感器；
4. 数据米集、记录、保存；
5. 时程回放；
6. 数据分析与处理。
五.数据处理
1. 时程记录图形；
2. 频域分析；
3. 计算场地振动卓越周期。
地脉动测试地基动力特性测试
地脉动测试地基动力特性测试6 地脉动测试6.1 一般规定6.1.1 本章适用于周期在0.1～1.0s、振幅小于3μm的地脉动测试，为工程抗震和隔振设计提供场地的卓越周期和脉动幅值。
6.1.2 测试结果应包括下列内容：（１）测试资料的数据处理方法及分析结果；（２）脉动时程曲线；（３）富氏谱或功率谱图；（４）测试成果表。
6.2 设备和仪器6.2.1 地脉动测试系统应符合下列要求：（１）通频带应选择为1～40Hz；信噪比应大于80dB；（２）低频特性应稳定可靠，系统放大倍数不应小于106；（３）测试系统应与数据采集分析系统相配接。
6.2.2 传感器除应符合本规范第4.2.3条的要求外，也可采用频率特性和灵敏度等满足测试要求的加速度型传感器；对地下脉动测试用的速度型传感器,通频带应为1～25Hz，并应严格密封防水。
6.2.3 放大器应符合下列要求：（１）当采用速度型传感器时，放大器应符合本规范第4.2.4条的要求；（２）当采用加速度型传感器时，应采用多通道适调放大器。
6.2.4 信号采集与分析系统宜采用多通道，模数转换器（A/D）位数不宜小于12位；曲线与图形显示不宜低于图像清晰度指标（VGA），并应具有抗混淆滤波功能，低通滤波宜为80dB/oct，计算机内存不应小于4.0MB，并应具有加窗功能和时域、频域分析软件。
6.2.5测试食品应每年在标准振动台上进行系统灵敏度系数的标定,以确定灵敏度系数随频率变化的曲线。
6.3 测试方法6.3.1 每全建筑场地的地脉动测点，不应少于2个；也可根据工程需要，增加测点数量。
6.3.2 当记录脉动信号时，在距离观测点100m范围内，应无人为振动干扰。
6.3.3 测点宜选在天然土地基上及波速测试孔附近，传感器应沿东西、南北、竖向三个方向布置。
6.3.4 地下脉动测试时，测点深度应根据工程需要进行布置。
6.3.5 脉动信号记录时，应根据所需频率范围设置低通滤波频率和采样频率，采样频率宜取50～100Hz，每次记录时间不应少于15min，记录次数不得少于2次。
地脉动测试方法的应用研究
地脉动测试方法的应用研究张凤亮， 区兆驹土木及建筑工程系，香港城市大学，达之路83号，九龙塘，中国香港摘要地脉动测试是用来测试场地的随机微振动，进行场地土特性研究的一个重要技术。
本文主要研究地脉动测试在地震小区划中的应用与实践。
在本文中，我们首先简要的介绍了数据分析所用的方法-Nakamura方法的基本理论及应用技巧。
这个方法的基本原理是通过计算功率谱密度的最大水平与竖直比率得到的周期进行估算主要卓越周期。
其次，我们讨论了数据收集过程中遇到的困难，例如场地的选择，加速度传感器的放置等。
最后，我们选择了香港新界地区作为研究区域。
然后通过分析采集到的数据得到被测试场地的功率谱和卓越周期。
关键词：地脉动测试， 功率谱密度，场地频率，卓越周期1.介绍地脉动测试[1]是用来测试场地的随机微振动，进行场地土动态特性研究的一个重要技术。
它提供了一个无损伤并且经济的方法来决定一个场地的卓越周期。
这种方法利用环境的随机激励，例如来自周围交通工具，机器，以及风等的激励，来产生的面波去估计表面土的特性。
采集到数据后，根据Nakamura 方法[2][3]进行去分析。
这个方法假设卓越周期可以通过计算功率谱密度的最大水平与竖直比率得到的周期进行估算。
假设的前提是土层趋于在它的主要周期放大水平地震动，但是其竖直振动由于具有在水平共振的相对低频率区域的伪静态的特性，不会被很大的影响。
本文主要研究如何利用地震动测试获得数据，然后通过Nakamura方法的分析去得到场地土的特征周期。
在研究过程中，我们讨论了如何去进行地脉动测试，例如场地的选择，传感器位置，方向，测试的时间长度的选择等，并且讨论了在这个过程中遇到的困难及如何去克服这些困难。
为了将我们的研究应用于实际，我们选择了香港新界地区作为研究区域，通过实际的场地和数据去验证这个方法。
2. 数据分析方法 2.1 Nakamura 方法Nakamura 方法 [2]，也就是通常所说的H/V 方法，是基于在一个适当的频率段内，地表面的竖直振动以面波为主。
如何利用测绘技术进行地下脉冲云图测量与分析
如何利用测绘技术进行地下脉冲云图测量与分析地下脉冲云图是一种利用测绘技术进行地下探测和分析的方法，它可以帮助人们更好地了解地下环境和地下资源的分布情况。
本文将介绍如何利用测绘技术进行地下脉冲云图测量与分析。
一、地下脉冲云图的原理地下脉冲云图的原理是利用地下物质对电磁波的反射和散射特性进行测量和分析。
通过发射电磁波，然后接收反射和散射回来的信号，可以确定地下物质的类型、分布和性质。
这种方法可以应用于地质勘探、地下水资源评价、矿产资源勘查等领域。
二、地下脉冲云图测量的仪器与设备地下脉冲云图的测量需要使用特定的仪器和设备。
目前市场上常见的地下脉冲云图测量设备有电磁波雷达、地电雷达等。
这些设备都具有较高的精度和灵敏度，可以提供准确的地下信息。
三、地下脉冲云图测量数据的处理与分析测量得到的地下脉冲云图数据需要进行处理和分析，以便更好地理解地下环境和地下资源的分布情况。
数据处理的关键在于提取有效信息并进行空间分析。
常用的数据处理方法包括数据滤波、数据融合、数据插值等，这些方法可以帮助我们更好地理解地下现象。
四、地下脉冲云图在地质勘探中的应用地下脉冲云图在地质勘探中有着广泛的应用。
通过分析地下脉冲云图，可以对地下构造进行解译，帮助人们了解地下地质情况，寻找矿产资源和地下水资源。
同时，地下脉冲云图还可以提供地下结构的三维信息，为地下工程的规划和设计提供依据。
五、地下脉冲云图在地下水资源评价中的应用地下脉冲云图在地下水资源评价中也有着重要的作用。
通过分析地下脉冲云图，可以确定地下含水层的深度和厚度，判断地下水的质量和水量，帮助人们更好地评价地下水资源的开发价值和利用潜力。
这对于地下水资源管理和保护具有重要意义。
六、地下脉冲云图的未来发展趋势随着测绘技术的不断发展和进步，地下脉冲云图的应用也将不断拓展。
未来，地下脉冲云图的分辨率将进一步提高，精度将进一步提高，应用领域也将进一步扩大。
同时，地下脉冲云图与其他测绘技术的融合将得到加强，为地下研究和勘探提供更多的数据支持。
地面物理测量技术的原理和使用方法
地面物理测量技术的原理和使用方法地面物理测量技术是一种通过对地下介质进行测量和分析来揭示地下构造和地下资源分布等信息的方法。
它可以应用于地质勘探、环境监测、水文地质调查等领域。
本文将介绍地面物理测量技术的原理和使用方法，并探讨其在实际应用中的意义。
一、地面物理测量技术的原理地面物理测量技术利用地球物理学原理，通过测量和分析地下介质的物理性质来获取地下信息。
常用的地面物理测量技术包括重力测量、磁力测量、电磁测量和地震测量等。
重力测量是通过测量地球的引力场来获取地下介质密度变化的信息。
测量原理是利用重力仪器测量单位体积内物质受到的引力，根据测量结果计算出地下介质的密度分布情况。
磁力测量是利用地球的磁场和地下物质的磁性来获取地下介质磁性变化的信息。
测量原理是通过磁力仪器测量地磁场的变化，根据测量结果分析地下物质的磁性特征。
电磁测量是利用电磁感应原理来获取地下介质电性变化的信息。
测量原理是通过输送电流或产生电磁场，测量地下介质对电磁信号的响应，根据测量结果推测地下介质的电性特征。
地震测量是利用地震波在地下介质中传播的特性来获取地下介质的结构和性质信息。
测量原理是通过地震仪器测量地震波的传播速度和振幅，根据测量结果揭示地下介质的构造。
二、地面物理测量技术的使用方法地面物理测量技术的使用方法根据不同的测量目的和地质环境有所不同。
以下将介绍几种常用的地面物理测量技术的使用方法。
1. 重力测量的使用方法重力测量主要用于研究地下介质的密度分布和变化情况。
在进行重力测量之前，需要选择合适的重力仪器，并对测点进行精确的标定和基线测量。
在实际测量过程中，需要避免地形起伏和建筑物等外界干扰因素，并进行数据记录和分析。
2. 磁力测量的使用方法磁力测量主要用于研究地下介质的磁性特征。
在进行磁力测量之前，需要选择合适的磁力仪器，并对仪器进行校准。
在实际测量过程中，需要避免磁性杂质和电子设备等干扰因素，并进行数据处理和解释。
3. 电磁测量的使用方法电磁测量主要用于研究地下介质的电性特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
（1）仪器设备符合指标：
• 通频带为1-40Hz。 • 采用多通道，模数转换 器（A/D）位数应大于12位。
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
（2）RSM系列产品介绍：
• RSM系列产品技术指标 • RSM—24FD浮点工程动测 仪
1、卓越频率的确定：
• 按频谱图中最大峰值所对应的频率确定。
• 当频谱图中出现多峰且各峰的峰值相差不 大时，可在频谱分析的同时，进行相关或互 谱分析，以便对卓越频率进行综合评价。
第二章 地脉动的现场测试 地脉动测试资料的整理—卓越周期的确定
2、卓越周期的确定：
卓越周期应根据卓越频率确定，并按 下列公式计算：
第二章 地脉动的现场测试 地脉动的测试方法—测试时间的选择
4、测试时间的选择：
一般情况下测试时间 应选择在场地环境安静的 夜间进行。
第二章 地脉动的现场测试
地脉动测试资料的整理
第三节 地脉动测试资料的整理
1、 卓越频率的确定 2、 卓越周期的确定
第二章 地脉动的现场测试 地脉动测试资料的整理—卓越频率的确定
第二章 地脉动的现场测试
地脉动的测试设备
第一节 地脉动的测试设备
1、 拾振器 2、 仪器设备
第二章 地脉动的现场测试
地脉动的测试设备—拾振器
1、拾振器：
• 拾振器的特点 • 常用拾振器的介绍
第二章 地脉动的现场测试
地脉动的测试设备—拾振器
（1）拾振器的特点：
拾振器应具有较高的分辨率 和灵敏度，频带范围0.5-20Hz， 应具有防尘、防潮、防水措施。
第一节 地脉动的基本概念
地脉动测主要测定自然振源 （风、雨、海浪、火山、交通等） 引起的振幅为10-6—10-7m、频率为 0.5—20Hz的微振动波群，又称常 时微动。
第一章 地脉动测试的基本原理及用途 地脉动现场测试的要求
第二节 地脉动现场测试的要求
• 周围环境的要求 • 现场测点的布置 • 测点方向的选择
第二章 地脉动的现场测试 地脉动的测试方法—仪器的连接
（1）DLS系列多功能力平衡拾振器的连接：
第二章 地脉动的现场测试 地脉动的测试方法—仪器的连接
（2）三分量拾振器的连接：
第二章 地脉动的现场测试 地脉动的测试方法—信号的采集
3、信号的采集：
信号采集时，应根据所需频 率范围设置低通滤波频率和采样 频率，并且信号采集次数应大于 2次。
地脉动测试原理及应用
地脉动测试的原理与应用--目录
第一章 第二章 第三章
地脉动测试的基本原理及用途 地脉动的现场测试 地脉动测试的软件操作
第一章 地脉动测试的基本原理及用途
第一章 地脉动测试的基本原理 及用途
第一节 第二节 第三节
地脉动的基本概念 地脉动现场测试的要求 地脉动测试结果的用途
第一章 地脉动测试的基本原理及用途 地脉动的基本概念
T = 1/f
T：卓越周期（s） f：卓越频率（Hz）
第二章 地脉动的现场测试
分析软件界面介绍
第四节 分析软件界面介绍
1、 主操作界面 2、 参数设置界面 3、 波形处理界面 4、 打印信息界面
第二章 地脉动的现场测试 分析软件界面介绍—主操作界面
1、主操作界面：
第二章 地脉动的现场测试 分析软件界面介绍—参数设置界面
1、拾振器的放置：
三个方向的拾振器应相互垂直放置 在平整后的地面，若是分体的拾振器， 则每个拾振器之间的距离应小于1米。为 便于拾振器与地面紧密接触，应先使拾 振器底板与地面紧密接触，然后将拾振 器放置在底板上调平。
第二章 地脉动的现场测试 地脉动的测试方法—仪器的连接
2、仪器的连接：
• DLS系列多功能力平衡拾振器的连接 • 三分量拾振器的连接
• 分体机 • 一体机
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
分体机：
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
一体机：
第二章 地脉动的现场测试
地脉动的测试方法
第二节 地脉动的测试方法
1、 拾振器的放置 2、 仪器的连接 3、 信号的采集 4、 测试时间的选择
第二章 地脉动的现场测试 地脉动的测试方法—拾振器的放置
第二章 地脉动的现场测试
地脉动的测试设备—拾振器
（2）常用拾振器的介绍：
• DLS系列多功能力平衡拾振器 • 三分量拾ຫໍສະໝຸດ 器第二章 地脉动的现场测试
地脉动的测试设备—拾振器
① DLS系列多功能 ② 三分量拾 力平衡拾振器： 振器：
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
2、仪器设备：
第一章 地脉动测试的基本原理及用途 地脉动现场测试的要求—周围环境的要求
1、周围环境的要求：
为准确测定地脉动自振周期， 要求在距离测点半径150米内没 有人为振动干扰，因此一般在深 夜安静环境下进行测量。
第一章 地脉动测试的基本原理及用途 地脉动现场测试的要求—现场测点的布置
2、现场测点的布置：
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
① RSM系列产品技术指标：
• 输入信号带宽1Hz-4KHz • 4道独立瞬时浮点24位A/D • 采样间隔：10—65536微 秒 • 最大增益为25600倍
第二章 地脉动的现场测试 地脉动的测试设备—仪器设备
② RSM—24FD浮点工程动测仪：
第三节 地脉动测试结果的用途
通过测定每个方向的平均地脉动的 主频率（即地脉动周期）谱带宽及相应 地脉动的平均振幅，所测结果可为高层 建筑结构抗震设计计算、提供场地土类 别及地震反应谱计算提供参考。
第二章 地脉动的现场测试
第二章 地脉动的现场测试
第一节 第二节 第三节 第四节
地脉动的测试设备 地脉动的测试方法 地脉动测试资料的整理 分析软件界面介绍
2、参数设置界面：
第二章 地脉动的现场测试 分析软件界面介绍—波形处理界面
每个建筑场地的地脉动 测点，不应少于3个；也可 根据工程需要，增加测点数 量。
第一章 地脉动测试的基本原理及用途 地脉动现场测试的要求—测点方向的选择
3、测点方向的选择：
每个测点在测试时应同时测 定2—4个水平方向和一个垂直向 的地脉动。一般在现场测试时水 平方向选择东西向和南北向即可。
第一章 地脉动测试的基本原理及用途 地脉动测试结果的用途
