铁路隧道地表沉降监测及数据分析
浅谈高速铁路沉降观测数据分析
浅谈高速铁路沉降观测数据分析[摘要] 结合高速铁路对沉降的严格要求,提出了沉降观测的重要性,确保施工质量和运营安全,本文以成绵乐铁路客运专线工程为实例，以变形观测工作具体要求和数据分析为要点作了详细阐述，对今后线下工程变形观测控制有一定指导作用。
[关键词] 高速铁路沉降观测数据分析1.工程及地质概况成都至绵阳至乐山客运专线北起江油，经绵阳、德阳、广汉、成都，然后向南经过彭山、眉山、夹江、峨眉，最后抵达乐山。
D3K62+530.759～D3K63+864.000区段位于四川省德阳市罗江县境内。
区间含向石大桥0.47Km，桥梁主要采用柱桩和扩大基础。
花龙门大桥0.14Km，全桥为明挖基础。
D3K66+161.95~D2K72+523.45区段位于四川省德阳市罗江县境内。
区间含罗家瓦大桥0.18Km，桥梁主要采用柱桩基础。
南塔凯江特大桥1.0 Km,全桥为扩大、柱桩基础。
双龙门大桥0.27Km,全桥为柱桩基础。
D3K67+000~D3K67+050区间路基基底处理为CFG桩，桩长4.0m~8.0m。
该区间段均属剥蚀丘陵地貌，丘槽之间，地形起伏小，地面高程510～555m，相对高差45m，自然坡度较陡。
一般5°～30°，丘坡上覆土层较厚，可见基岩出露，缓坡及沟槽地带覆土较厚，多辟为良田，测区附近有便道相通，交通比较方便。
2.沉降观测内容2.1路基沉降板的埋设2.1.1 将由钢板、金属测杆（φ20镀锌铁管）和保护套管（φ49 PVC管）、钢底板30cm×30cm×1cm组成的路基沉降版垂直将测杆焊接固定在底板中心沉降板在设计位置埋设。
2.1.2 埋设时要注意基坑内应垫10cm砂垫层找平，确保测杆与地面垂直，并安装保护套管，测杆略高于套管顶，用管帽封住管口。
确保测杆在套管不与路基主体直接摩擦，从而达到测点的真实沉降量。
2.1.3 测杆四周1m²范围内用小型机具夯实并设置防护网，确保沉降管不被机械碰撞、碾压。
地铁隧道结构沉降监测及分析 覃望

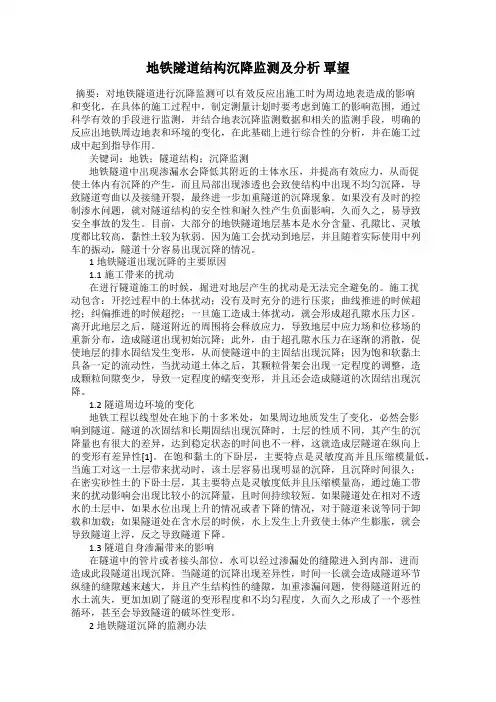

地铁隧道结构沉降监测及分析覃望摘要：对地铁隧道进行沉降监测可以有效反应出施工时为周边地表造成的影响和变化，在具体的施工过程中，制定测量计划时要考虑到施工的影响范围，通过科学有效的手段进行监测，并结合地表沉降监测数据和相关的监测手段，明确的反应出地铁周边地表和环境的变化，在此基础上进行综合性的分析，并在施工过成中起到指导作用。
关键词：地铁；隧道结构；沉降监测地铁隧道中出现渗漏水会降低其附近的土体水压，并提高有效应力，从而促使土体内有沉降的产生，而且局部出现渗透也会致使结构中出现不均匀沉降，导致隧道弯曲以及接缝开裂，最终进一步加重隧道的沉降现象。
如果没有及时的控制渗水问题，就对隧道结构的安全性和耐久性产生负面影响，久而久之，易导致安全事故的发生。
目前，大部分的地铁隧道地层基本是水分含量、孔隙比、灵敏度都比较高，黏性土较为软弱。
因为施工会扰动到地层，并且随着实际使用中列车的振动，隧道十分容易出现沉降的情况。
1地铁隧道出现沉降的主要原因1.1施工带来的扰动在进行隧道施工的时候，掘进对地层产生的扰动是无法完全避免的。
施工扰动包含：开挖过程中的土体扰动；没有及时充分的进行压浆；曲线推进的时候超挖；纠偏推进的时候超挖；一旦施工造成土体扰动，就会形成超孔隙水压力区。
离开此地层之后，隧道附近的周围将会释放应力，导致地层中应力场和位移场的重新分布，造成隧道出现初始沉降；此外，由于超孔隙水压力在逐渐的消散，促使地层的排水固结发生变形，从而使隧道中的主固结出现沉降；因为饱和软黏土具备一定的流动性，当扰动道土体之后，其颗粒骨架会出现一定程度的调整，造成颗粒间隙变少，导致一定程度的蠕变变形，并且还会造成隧道的次固结出现沉降。
1.2隧道周边环境的变化地铁工程以线型处在地下的十多米处，如果周边地质发生了变化，必然会影响到隧道。
隧道的次固结和长期固结出现沉降时，土层的性质不同，其产生的沉降量也有很大的差异，达到稳定状态的时间也不一样，这就造成层隧道在纵向上的变形有差异性[1]。
地铁隧道结构沉降监测及分析
地铁隧道结构沉降监测及分析摘要：随着科技生活的不断进步，交通事业的发展也不甘落后。
地铁作为目前生活中的重要交通工具，其对于缓解交通压力有着不可磨灭的作用。
而地铁隧道是保障地铁能够正常运营的主要载体，然而在日常生活中由于众多因素的影响，导致地铁隧道结构沉降的现象时有发生，因此对其监测和分析有着很大的意义作用。
本文基于对地铁隧道结构沉降的原因进行分析，进而对检测方法和技术要求做进一步探讨。
关键词：地铁隧道；结构沉降；监测分析引言众所周知，我国地铁事业的起步相对于发达国家而言比较晚，而且在技术上还有待改进。
而地铁隧道结构的稳定性和轨道的平顺度只有得到保障，地铁才能够高速的运行，否则会容易造成安全事故。
研究表明，科学监测和分析地铁隧道结构的沉降情况，对于地铁轨道被破坏后还能承受荷载有着很大的作用，同时对于进一步改进地铁隧道结构的稳定性也有很大的影响。
由于我国目前在监测和分析地铁隧道结构技术上还不够成熟，因此加大对其的研究力度有着很大的必要性。
一、地铁隧道结构沉降的原因分析（一）由于扰动使得土体的固结和次固结沉降扰动原有地层在隧道挖掘工作中是难以避免的，一般扰动包含以下几种情况：一是进行面下土体的挖崛工作时会扰动；二是盾尾后由于压浆工作不够充分和及时导致；三是曲线在推进或者纠偏推进时有超挖的情况出现；四是由于盾壳对四周土体的摩擦和剪切以至于扰动四周土体；五是由于挤压推进使得土体被扰动。
一般而言，当施工过程中扰动到四周的土体后，隧道附近就会有超孔隙水压力区域的形成，而如果不在该处的地层之后，那么在应力的作用下就会释放土体，使得地层位移场和应力场改变原有的分布状态，进而造成初始沉降。
同时对于超孔隙水压力而言会随着时间的流逝从而慢慢的消散，这样地层就会因为排水固结导致变形，成为主固结沉降的主要原因。
另外饱和的软粘土有很大的流变性，在扰动土体后，会调整其颗粒骨架结构，减少颗粒间的空隙，因此会有蠕变变形的情况出现，进而造成次固结沉降的情况发生在隧道中【1】。
高速铁路沉降观测数据分析
高速铁路沉降观测数据分析摘要：高速铁路建设中，沉降观测是一项必不可少的项目，在铺设轨道板前正确的获得线下工程沉降变形，确认工后沉降和变形符合设计要求并满足沉降控制标准，能更好的保证无砟轨道铺设后的质量，所以沉降观测数据必须采用先进、成熟、科学的观测手段取得，且必须真实可靠，能真实反映工程实际状况。
甘青公司推行“新建宝兰客专（甘肃段）沉降观测信息化管理系统”+“配套管理办法”的模式，实现了宝兰客专沉降观测自动化管理，使用沉降观测信息化平台的数据结合现场施工阶段进行数据的分析，并应用于指导下一步的施工。
关键词：沉降；观测；异常；数据；分析前言沉降信息化管理系统的建立，完成了沉降观测数据的采集、处理、及时上传，并且还增加了超限提示功能，使用者可以从网页客户端和手机客户端随时查看沉降信息。
在日常的管理中，我们可以利用客户端实时掌握沉降观测情况，关注沉降观测点的数据变化，把握沉降观测数据的分析要点，及时对沉降数据进行分析，发现结构物的地质及结构物本身存在的问题。
1．沉降数据及时分析的必要性。
高速铁路沉降观测是为了在高速铁路建设过程中及时发现地质及主体施工质量上存在的问题，让参建单位及时掌握相关信息，整治存在的问题，保证高速铁路建设工作的顺利开展。
若不及时对沉降数据进行分析，则失去了沉降观测的意义，可能造成工程缺陷的遗漏，留下安全隐患，造成后期返工现象，影响施工进度，对人力资源、经济财产造成重大损失，有的甚至造成施工安全事故。
所以沉降观测数据及时分析，掌握相关施工阶段主体工程的真实沉降信息，有助于让主体结构的沉降始终保持在可控范围，是对施工进度、工程质量及施工安全的有效保证。
2．沉降数据的分析要点。
2.1单次沉降值较大的异常数据分析。
通过沉降信息化管理平台的预警，可及时发现单次沉降值过大的测点（沉降速率＞0.08mm/d）。
发现此类测点，初步判定为数据异常，然后进行综合检查与分析确认是否真实存在异常。
一般数据异常产生主要由以下几点造成：①施工干扰，例如：隧道内道床板施工模板干扰，施工材料堆压，砼的振捣等外部因素引起；②测点破坏；③测量错误；④不同的施工阶段荷载的变动导致沉降较大，例如“路基堆载预压阶段增加荷载、运梁车通过”等载荷变化较大，此类原因还应结合当次沉降值进行分析该沉降是否合理；⑤初始值采集后沉降观测标志发生位移。
地铁隧道施工中地表沉降数据监测与规律分析
地铁隧道施工中地表沉降数据监测与规律分析摘要：地铁隧道施工过程中，地表沉降对施工安全有重大影响.本文通过对乌鲁木齐一号线施工中沉降量的实地监测，对各监测断面的最大沉降量及横向沉降数据进行拟合，并采用与FLAC3D数值模拟结果对比分析的方式，探讨隧道施工过程中地表沉降的规律，得出了隧道施工过程中地表沉降规律类似于正态分布曲线，隧道中心轴为沉降量最大位置且向两侧逐步减小，沉降量随时间变化形成反"S"曲线的规律，为后续地铁隧道施工控制提供指导。
关键词：地铁隧道；地表沉降；监测；数值模拟引言：随着我国城市化进程的不断深入，国内一、二线城市掀起了城市地铁建设的浪潮。
城市地铁建设线路复杂且建筑物众多，须采取严格防止沉降的措施.施工过程中不可避免的会对周围岩土体产生扰动，引起的地表沉降可能影响地面建筑物和既有管线设施，到一定程度时沉降过大会影响建筑物的正常使用[2]，地铁沿线人流众多，交通拥挤且建筑密集，过度沉降会给施工人员，过往行人及周边建筑物安全造成巨大威胁。
1、地面沉降监测方案1.1基准点布置及埋设设置地表沉降监测基准点，监测方式采用道路和地表监测点同时整合到一个闭合环的空间及形成由附和线路构成的结点网的方式.埋设的方式主要分为人工开挖及钻具成孔两种方式，具体埋设方式不做强制性要求.埋设的主要步骤为：首先，对于软土地质应用人工操作洛阳铲的方式进行开挖埋设，对于石质或土质较为坚硬的地面采用操作钻机等机械进行埋设，两种方式洞口孔径大小均采用70mm，深度为地表下1米；第二步，将该洞的底部进行夯实；第三步，对洞内渣土清除处理并导入清水养护，浇筑混凝土，混凝土与地表保持4cm距离；第四步，洞中心插入钢筋并使钢筋超出混凝土20cm；第五步，设置保护盖养护15天，埋设保持平整稳固.1.2地面沉降监测点的布设第一，横向的检测点的设计：受制于地面环境的影响，各断面设计7个点每监测点相隔5米.第二，纵向的检测点的设计：监测点的布置左起CK7+031.6至CK7+216.7，每间隔8m距离设置一个监测点，线路穿越上海至宁夏的高速公路，从左CK5+641.4起至CK7+031.6设置间距25m.第三，横向监测点的编号设计：同一个横向面自左向右编号0.1.2.3.4.5.6，例如DA28断面7个检测点的编号就是DA28-0，DA28-1，DA28-2等。
浅谈隧道施工引起的地表沉降及测量
浅谈隧道施工引起的地表沉降及测量摘要：盾构法是我国隧道工程中一种重要的施工方法。
盾构法隧道以其施工技术的安全性和先进性等特点。
但是，盾构法施工一定程度上会引起地表沉降，当地表沉降过大时可能危及周围建筑物和地下管线等建(构)筑物的安全，造成严重的经济损失和社会影响。
本文从多角度阐述盾构掘进引起地表沉降及变形产生的原因，并解析控制隧道施工地面沉降及变形测量的各种方法。
关键词：隧道施工；盾构法；测量方法地表沉降及变形是隧道施工过程中最需要重点关注的问题，其直接影响周围地面建筑和地下设施的正常使用，因此，对地表沉降及变形测量至关重要。
一、盾构掘进引起地表沉降及变形产生的原因众所周知，盾构施工肯定会引起地表沉降及变形，这种土体位移源于开挖引起的扰动及由此产生的地层损失和扰动土的重新固结。
所谓地层损失是盾构施工中实际开挖土体体积和理论计算的排土体积之差。
地层损失率以地层损失体积占盾构理论排土体积的百分比来表示。
地层损失一般包括盾构开挖面的地层损失、盾构纠偏产生的地层损失、盾构沿曲线推进时产生的地层损失以及盾壳外径和管片直径之间空隙引起的地层损失。
引起地层损失的施工及其他主要因素有：①盾构掘进时，开挖面土体受到的水平支护应力小于原始侧向应力，则开挖面土体向盾构内移动，引起地层损失而导致盾构上方地面沉降及变形；当盾构推进时如作用在正面土体的推应力大于原始侧向应力，则正面土体向上向前移动，引起地层损失(欠挖)而导致盾构前上方土体隆起。
②在盾构暂停推进时，由于盾构推进千斤顶漏油回缩，可能引起盾构后退，使开挖面土体塌落或松动，造成地层损失。
③由于向盾尾后面、隧道外围建筑空隙中压浆不及时、压浆量不足或压力不适当，使盾尾后坑道周边土体失去原始三向平衡状态，而向盾尾空隙中移动，引起地层损失。
在含水不稳定地层中，这往往是引起地层损失的主要因素。
④盾构在曲线中推进、纠偏、抬头或叩头推进以及实际开挖断面不是圆形而是椭圆形而易引起地层损失。
高速铁路重点地段基础变形沉降监测技术应用及数据分析
高速铁路重点地段基础变形沉降监测技术应用及数据分析一、介绍高速铁路为了确保线路的安全和稳定运行，需要进行基础变形沉降监测。
基础变形沉降监测是通过监测车辆或传感器等装置采集的数据，对铁路基础的变形及沉降情况进行分析和评估，并采取相应的措施进行调整和修复。
二、技术应用1.测量技术（1）全站仪测量：使用全站仪对基础进行水平、垂直测量，获取基础的变形和沉降数据。
（2）倾斜仪测量：使用倾斜仪对基础进行倾斜测量，获取基础的倾斜情况。
（3）浮动沉积仪测量：使用浮动沉积仪对土体进行测量，获取土体的沉积情况。
（4）测斜仪测量：使用测斜仪对土体的倾斜进行测量，获取土体的倾斜情况。
2.数据采集根据以上测量技术，通过车辆或传感器采集数据，并传输到监测中心进行分析和处理。
3.数据分析（1）基础变形分析：根据测量数据，对基础进行变形分析，分析基础的水平和垂直变形情况，判断是否超出允许范围。
（2）基础沉降分析：根据测量数据，对基础进行沉降分析，分析基础的沉降情况，判断是否超出允许范围。
（3）土体沉积分析：根据测量数据，对土体进行沉积分析，分析土体的沉积情况，判断是否超出允许范围。
（4）土体倾斜分析：根据测量数据，对土体进行倾斜分析，分析土体的倾斜情况，判断是否超出允许范围。
三、数据分析与修复1.数据分析结果根据数据分析结果，判断基础的变形和沉降情况是否超出允许范围，以及土体的沉积和倾斜是否超出允许范围。
2.调整和修复措施（1）调整铁路基础：根据数据分析结果，对超出允许范围的基础进行调整，修正变形和沉降问题。
（2）修复土体：根据数据分析结果，对超出允许范围的土体进行修复，保证土体的稳定性。
（3）加固铁路基础：根据数据分析结果，对基础进行加固，提高铁路基础的承载能力和安全性。
四、总结高速铁路重点地段基础变形沉降监测技术的应用和数据分析对保证铁路的安全和稳定运行起到了重要的作用。
通过对基础的变形和沉降情况进行监测和分析，可以及时发现问题，采取相应的措施进行调整和修复，保证铁路的安全性和稳定性。
浅析隧道施工引起的地表沉降及变形测量
直接目观测水杯读取液面刻度值 ，精度较低（ 士１ ｍｍ） 。该方法用 于室内试验观测比较容易 ，用于实际工程观测时，由于现场条件复
杂 、天气 变化 异常 、实际操 作 比较 困难 ，一 般较 少使用 。
２ ． ３沉降 板
沉 降板一 般用 于观测 软 土地基 总沉 降 。测试地 基面 在不 同处理
措 施 、不 同荷 载条 件下地 基 面的沉 降分 布。沉 降板 作 为沉降 动态观
１ Ｊ ｌ 构 掘进 弓 Ｉ 起地 衰沉 降及变 形产生 的原 因 其 原 因不 同的人 看 法 不一 样 ，虽然 不 同 学者 基 于 各 自 的 出发 点提 出了不 同的盾构 施工 引起地 表沉 降及 变形 的机理 ，但是 不可 否 认 的一点 就是 土体位 移源 于开挖 引起 的扰动 及 由此产 生的地层 损 失 和扰动土的重新固结。①地层损失。所谓地层损失是盾构施工中实 际开挖土体体积和理论计算的排土体积之差。地层损失率以地层损 失体 积 占盾构 理论排 土体 积 的百分 比来表 示。地 层损 失一般 包括 盾 构 开挖面 的地 层损 失 、盾 构纠偏 产生 的地层 损 失 、盾 构沿 曲线推 进 时产生 的地层 损失 以及盾 壳外径 和管 片直 径之 间空 隙弓 ｌ 起 的地层 损 失 。 引起 地层 损 失的施 工及其他 主要 因素有 ：盾 构掘 进 时 ，开 挖面 土体 受 到的水 平支 护应力 小于 原始侧 向应 力 ，则 开挖 面土体 向盾 构 内移动 ，引起 地层 损失而 导致 盾构上 方地 面沉 降及 变形 ；当盾 构推 进 时如作 用在 正面 土体 的推应 力大于 原始侧 向应 力 ，则正面 土体 向 上 向前移 动 ，引起地 层损 失（ 欠挖） 而 导致 盾构 前上 方土 体隆 起 。② 在盾构暂停推进时，由于盾构推进千斤顶漏油回缩 ，可能引起盾构 后 退 ，使开挖 面 土体 塌 落或松 动 ，造 成地 层损 失。⑧ 由于 向盾 尾后 面 、隧道外 围建 筑空 隙中压 浆不及 时 、压浆量 不足 或压 力不适 当 ， 使 盾 尾后坑道 周边 土体 失去 原始三 向平 衡状态 ，而 向盾尾 空 隙中移 动 ，引起地层 损 失。在 含水 不稳定 地层 中 ，这往往 是 引起 地层 损失
分析隧道施工引起地表沉降及变形的原因及其测量方法赵子龙
分析隧道施工引起地表沉降及变形的原因及其测量方法赵子龙发布时间：2021-09-17T05:37:32.394Z 来源：《中国科技人才》2021年第16期作者：赵子龙[导读] 隧道施工时，往往伴随地表沉降和变形问题的出现，这样的问题需要施工方重点关注，如果解决不好，会严重影响隧道周边地面建筑和地下设施的正常运行，影响隧道的正常施工。
广东冠粤路桥有限公司广东广州 510000摘要：隧道施工时，往往伴随地表沉降和变形问题的出现，这样的问题需要施工方重点关注，如果解决不好，会严重影响隧道周边地面建筑和地下设施的正常运行，影响隧道的正常施工。
所以，对地表沉降及变形测量变得不可或缺。
本文以假设车辆限速为100km/h 的隧道施工建设为例，先分析导致隧道施工引起地表沉降及变形的存在问题、原因和控制方法等，重点探讨隧道施工引起地表沉降及变形的测量方法，结合测量结果，得出可靠的结论。
关键词：隧道施工；地表沉降；地表变形；测量方法1 前言隧道施工时，地表沉降和变形问题一直受到施工队和项目方的关注。
开挖施工过程中容易扰动周边土体，破坏土体结构，导致地层不同类型的变形。
有些浅埋隧道因为和地表距离近，所以地层变形时地表也会受到影响。
有些隧道深度较浅，隧道施工时，地层变形太严重会导致隧道坍塌，或者造成地表坍塌，这样会影响隧道的正常施工。
出现这种问题，若施工人员不能及时用正确的方法处理，在以后的运营工作中很容易产生安全隐患。
所以，密切监测隧道施工的地表沉降和变形具有重要意义。
通过研究地表沉降和变形规律，不断总结和完善，充分发挥监测结果和变形规律的作用，推动隧道施工行业的顺利开展。
目前，有学者对隧道施工开展了很多研究，学者根据浅埋暗挖隧道项目施工的特征，对隧道展开了很多监测工作。
根据测量结果，得出隧道开挖过程中涉及的时空范围和控制地表沉降、变形的有效方法。
有学者通过随机介质法理论和预测系统，分析隧道施工造成的地表沉降及变形规律，得出了大断面隧道开挖产生的地表沉降及变形测量方法。
隧道结构沉降监测分析
隧道结构沉降监测分析摘要：隧道的开挖不可避免地会对周边地表造成扰动产生地表沉降，而周边地表的稳定性又是隧道开挖能否顺利进行的关键问题之一。
为克服常规的地基沉降量监测方法易于受外界因素干扰等缺点，满足地下综合管廊监测区间长、数据采集和处理工作量大等工程技术要求，有必要对地下综合管廊地基沉降的自动化远程监测技术展开研究。
本文论述了地铁隧道结构沉降监测基准网的构成、布设形式及基准网的稳定性分析，并对隧道结构沉降监测点及整体隧道道床差异沉降监测点的布设方式及施测方法进行了简单的介绍。
关键词：隧道；沉降监测；沉降槽中图分类号：U452文献标识码：A引言目前国内已经有许多城市地铁线路建成运营，通过对一些已运营的线路调查研究发现，在建设过程和运营期间，其隧道、高架桥、U型结构、路基挡墙等主体结构均有变形发生，从而引起线路沉降、轨道变形，严重时则影响运营安全。
为了及时掌握地铁主体结构的变形情况，及时消除安全隐患，在运营期间，对主体结构采取适宜的变形监测是非常必要的，选择代表性部位进行沉降变形监测，对变形较大的地段及时采取适当的补救措施，确保运营安全，延长结构使用寿命，对保证地铁安全运营和长期节约维修成本具有重要的意义。
1监测的方法及技术要求1.1 监测基准网水准基点的稳定性和水准网的合理布设是保证沉降变形监测结果可靠性的根本，现场根据沿线工程地质特点、风险源分布情况以及经济性，采用深埋式水准基点和工作基点构成监测系统高程控制网，分别在地铁车站站外和站内设置基准点若干。
针对地铁隧道线路长、基准点埋设深、相对稳定的特点，又采用平均间隙法的方法来分析整个控制网的稳定性，同时对高程控制网中水准基点定期进行稳定性分析，以保证监测成果的有效可靠。
1.2 监测点的布设现场沿隧道方向直线段每50m、曲线段每30m在隧道结构两侧壁和道床中心位置分别布设沉降监测点，并在沉降缝（或伸缩缝）等结构连接处两侧各加密布设沉降监测点。
另外，为提高观测精度及成果的可靠性，现场线下严格按国家二等水准测量要求施测，线上采用闭合环＋多余观测条件的方法进行。
盾构下穿铁路地表沉降分析
盾构下穿铁路地表沉降分析冯 义1 陈寿根1 罗石宝2(1西南交通大学土木工程学院 成都 610031; 2中铁二局城市轨道交通公司 成都 610031)摘 要 盾构机目前已广泛应用于各种土建工程领域,盾构法隧道施工具有安全、快速、地表沉降小等优点,如何控制地表沉降成为工程的一大难题。
本文依托深圳地铁5号线盾构隧道下穿广深铁路,对地面沉降监测数据进行分析,探讨了盾构施工过程地表沉降规律及其影响范围和程度,包括沉降随时间发展规律、沉降与盾构机掘进的关系、横断面沉降槽分布形式和沉降速率。
关键词 盾构 地表沉降 速率1 工程概况深圳地铁5号线长龙～布吉站盾构区间出长龙站后沿吉华路下穿金鹏路,之后下穿布吉公园、广深铁路,到达布吉站。
设计起点为长龙站后端结构内缘,里程为C K 30+568.40,设计终点为布吉站前端,里程为C K 31+416.00。
本区间线路基本沿布吉路敷设,敷设方式为地下。
右线长度为847.60m ,左线长度为840.47m 。
区间隧道在左D K31+317.569～D K 31+392.037,右DK31+320.316～D K 31+395.259范围内平面斜交穿越广深铁路,隧道中心线与铁路中心线的平面交角为77°,左线斜交铁路里程为D K 138+282,右线斜交铁路里程为D K 138+300,共计10股道,穿越长度约58m ,区间和铁路的竖向净距为14m 左右。
区间周边围岩为全风化角岩层。
土层从上到下分别为素填土、砾砂、粉质粘土、全风化角岩、强风化角岩、中风化角岩。
隧道在D K 31+350处覆土最浅,约为13.3m 。
地层加固采用φ800旋喷桩方式加固,咬合200mm 。
盾构区间隧道配置两台海瑞克复合式土压平衡盾构机,左、右线各1台。
盾构掘进划分3个阶段,即试验掘进段、正常掘进段和到达掘进段,即从盾构始发井始发后的75m 作为试验掘进段,在盾构到达前50m 段作为到达掘进段,其余地段作为正常掘进段。
隧道线下工程沉降观测工作报告
观测日期
沉降观测记录表
DK267+470
高程（m）
下沉量（mm）
累计下沉量（mm）
2009/3/5（施工单位测）
65.45
0
2009/6/4（施工单位测）
65.44973
0.27
2010/7/17（监理抽测）
65.44972
0.28
监理实测总沉降量为0.28mm，后期沉降变形趋于稳定
DK262+025断面
观测日期
沉降观测记录表
DK262+356
高程（m）
下沉量（mm）
累计下沉量（mm）
2008/9/19（施工单位测）
40.9028
0
2008/12/19（施工单位测）
40.90256
0.24
2010/7/16（监理抽测）
40.90255
0.25
监理实测总沉降量为0.25mm，后期沉降变形趋于稳定；
DK261+923断面
观测日期
沉降观测记录表
DK261+703
高程（m）
下沉量（mm）
累计下沉量（mm）
2008/4/13（施工单位测）
37.7684
0
2008/7/13（施工单位测）
37.76819
0.21
2010/7/15（监理抽测）
37.76818
0.22
监理实测总沉降量为0.22mm，后期沉降变形趋于稳定；
隧道
观测桩
15
DK262+298.5
隧道
观测桩
16
DK262+312
隧道
观测桩
高铁沉降观测常见异常数据分析
高铁沉降观测常见异常数据分析摘要：高速铁路建设标准、技术要求非常高，在满足乘客的安全舒适的同时，还要保证乘客可以快速抵达，轨道的平顺性直接影响了高铁运营速度、乘客乘坐的舒适性和安全性，是决定高速铁路建设是否成功的关键因素之一。
高铁建成后，沉降变形过大会造成轨道平顺性不能满足要求，整治费用高、难度大，甚至无法修复，因此，在高铁进行沉降观测是十分必要的。
关键词：沉降观测、高铁沉降、二等水准、GNSS、1.引言随着我国“八纵八横”铁路规划的实施，我国人民出行越来越便利，也越来越舒适了。
但是，人民的方便和舒适很定是要建立在安全之上的。
所以，高速铁路运行期的维护就十分的重要。
在高速铁路的日常维护工作中，沉降监测是十分重要的一项。
我们通过沉降观测可以对轨道的平顺性有一个整体的评估，然后重点对区域沉降和差异沉降比较大的地方进行检修和维护。
1.目前铁路沉降监测方法2.1基准点及工作基点布设目前高速铁路沉降监测主要是以二等水准为主。
沉降监测的基准点一般是在建设期的精测网的基础之上进行加密，然后联测到附近的基岩点或一等水准点上。
基准点的间距一般是1公里，布点位置一般为铁路沿线的稳定区域，按照二等水准的要求进行布设。
当然，在实际的观测中，还会在基准点的基础之上布设工作基点，距离一般为300米。
2.2监测点布设运营期监测点一般是建设期已经布设好，沿用建设期的点，如有破坏，则重新埋设。
补设可按照如下要求进行：（1）路基监测断面间距一般不大于50m；（2）一段路基至少有两段观测断面；（3）路涵（涵上1个，两侧各2个）、路桥（桥头2个，距离桥头5-10m 及20-30m处各1个）相接处要布设过渡段；（4）桥墩一般为逐墩进行观测，每个桥墩布设两个观测点，如果桥墩小于14米的话，也可以布设一个观测点。
2.3监测方式2.3.1线下桥墩监测线下桥墩监测一般是用二等水准进行监测。
如果是中小型桥梁整个桥梁进行监测。
如果是大型桥梁，可以分成多段进行观测，每段之间需要有一个重复的桥墩作为搭接的桥墩。
