自力式压差控制阀的工作原理

自力式压差控制阀的工作原理1. 自力式压差控制阀概述自力式压差控制阀，这个名字听上去挺复杂，其实它就是一种在管道系统中保持压力稳定的小帮手。

想象一下，如果没有它，水流就像在大海里漂流，时高时低，根本没有规律可言。

而自力式压差控制阀的到来，就像给这条小船装上了方向舵，让水流能够稳稳当当地走。

它能根据管道中的压力变化，自动调节阀门的开度，真是个聪明的家伙！2. 工作原理2.1 机制解析说到它的工作原理，首先得提到压力。

自力式压差控制阀主要是通过一种压力差来工作的。

当上游和下游的压力有差别时，阀门就会“听话”，主动调整开度，确保压力保持在一个设定值。

你可以把它想象成一位负责的管家，随时关注着房子的温度，一旦发现不对劲，立刻调节空调，让大家都舒舒服服的。

2.2 自动调节最有意思的地方是，这个阀门不需要外部电源，它靠的是压力本身，就像一个懒人也能靠自己来解决问题。

因为它里面有个小装置，会随着压力的变化而移动，这样就能实现自动调节。

你问它怎么做到的？其实，原理就像弹簧一样简单——压力大了，弹簧被压缩，阀门关得紧；压力小了，弹簧恢复，阀门打开。

简单吧？3. 应用场景3.1 日常生活中的角色自力式压差控制阀可不只是工业界的宠儿，咱们的日常生活中也能见到它的身影。

比如，家里的暖气系统、空调系统，甚至是一些花园的喷灌系统，背后都有它在默默奉献。

可以说，它就是我们生活中不太引人注意的英雄，保证了我们每天都能享受到舒适的环境。

3.2 工业领域的重要性在工业领域，它的作用就更是不可或缺了。

很多生产过程需要特定的压力才能顺利进行，而自力式压差控制阀正是保证这一切的“安全员”。

它确保了设备的正常运转，避免了因为压力失控导致的事故发生，这可是一项极其重要的责任。

4. 总结总的来说，自力式压差控制阀就像是一个默默无闻但至关重要的朋友。

虽然它不爱张扬，但它的每一次调节都能让整个系统运作得更加平稳。

它用自己的“智慧”让压力得到了很好的控制，帮助我们在生活和工作中减少了很多麻烦。

自力式压力调节阀工作原理详解

自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置，其工作原理简单、可靠，并且在工业生产中具有广泛的应用。

二、工作原理1. 动作原理在自力式压力调节阀中，主要的工作原理是通过介质压力的变化来调节阀门的开度，以达到控制介质流量和压力的目的。

2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。

其中，主阀门和控制阀门的开度受到介质压力的影响，并通过调节弹簧和调节器来实现对阀门开度的控制。

3. 工作过程当介质的压力发生变化时，这种变化会通过控制阀门作用在主阀门上，引起主阀门开度的变化，从而达到调节介质流量和压力的目的。

三、应用领域1. 工业生产在工业生产中，自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域，可以用于控制介质的流量和压力，保证生产过程的稳定性和安全性。

2. 水处理在城市供水、污水处理等领域，自力式压力调节阀也有着重要作用，可以用于控制水的流量和压力，保证给水系统的正常运行。

3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域，用于控制制冷剂或空气流量和压力，保证设备的正常运行。

四、结语自力式压力调节阀作为一种重要的控制装置，在工业生产和生活中都发挥着重要的作用，其简单可靠的工作原理使其成为一种广泛应用的调节装置。

希望通过本文的介绍，读者对自力式压力调节阀的工作原理有了更深入的了解，为相关领域的工作者提供一些参考和帮助。

自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计，不依赖外部能源，仅凭介质本身的压力变化就能够实现对阀门开度的自动调节，因此具有较高的可靠性。

2. 节能环保由于自力式压力调节阀不需外部能源驱动，因此可以在一定程度上节约能源消耗，降低对环境的影响，符合节能环保的要求。

3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化，并及时调节阀门开度，从而能够有效控制介质流量和压力，保证生产过程的稳定性和安全性。

自力式压差控制阀的优点

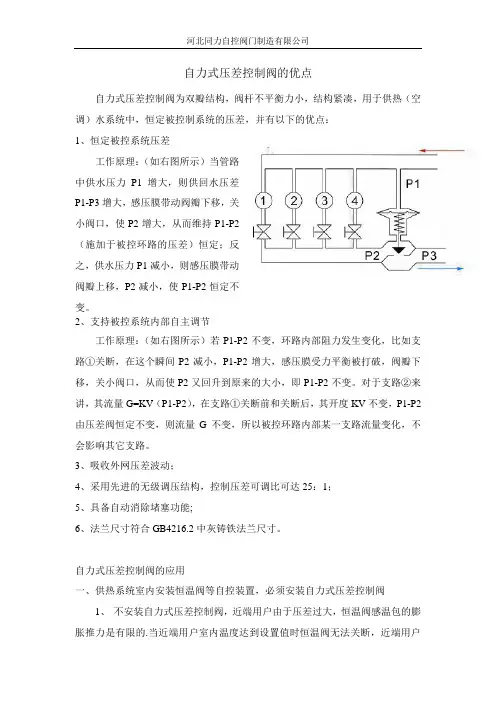

自力式压差控制阀的优点自力式压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控制系统的压差，并有以下的优点：1、恒定被控系统压差工作原理：（如右图所示）当管路中供水压力P1增大，则供回水压差P1-P3增大，感压膜带动阀瓣下移，关小阀口，使P2增大，从而维持P1-P2（施加于被控环路的压差）恒定；反之，供水压力P1减小，则感压膜带动阀瓣上移，P2减小，使P1-P2恒定不变。

2、支持被控系统内部自主调节工作原理：（如右图所示）若P1-P2不变，环路内部阻力发生变化，比如支路①关断，在这个瞬间P2减小，P1-P2增大，感压膜受力平衡被打破，阀瓣下移，关小阀口，从而使P2又回升到原来的大小，即P1-P2不变。

对于支路②来讲，其流量G=KV（P1-P2），在支路①关断前和关断后，其开度KV不变，P1-P2由压差阀恒定不变，则流量G不变，所以被控环路内部某一支路流量变化，不会影响其它支路。

3、吸收外网压差波动；4、采用先进的无级调压结构，控制压差可调比可达25：1；5、具备自动消除堵塞功能;6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

自力式压差控制阀的应用一、供热系统室内安装恒温阀等自控装置，必须安装自力式压差控制阀1、不安装自力式压差控制阀，近端用户由于压差过大，恒温阀感温包的膨胀推力是有限的.当近端用户室内温度达到设置值时恒温阀无法关断，近端用户室内温度超标。

2、不安装自力式压差控制阀，近端用户压差过大，远端用户压差过小，外网压差不平衡，造成近端和远端用户室内温度产生时序，如果时序过长采用间接性供暖方式。

造成远端用户还未达到用户需求又到了供暖的间歇时间，使远端用户无法达到供暖要求，如变频变流量调节时由于时序过长远端用户还未达到用户需求又到了热源循环水泵的采用间接性供暖方式调小转速的时候，使变频装置无法发挥应有的功效。

3、如果不安装自力式压差控制阀，当各用户调节时会相互干扰，部分恒温阀调节时，会引起所有的恒温阀无谓的动作。

自力式多功能压差控制阀技术说明

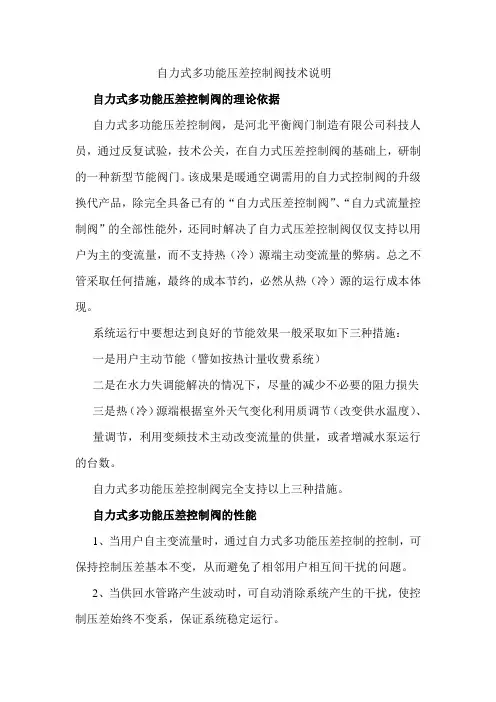

自力式多功能压差控制阀技术说明自力式多功能压差控制阀的理论依据自力式多功能压差控制阀，是河北平衡阀门制造有限公司科技人员，通过反复试验，技术公关，在自力式压差控制阀的基础上，研制的一种新型节能阀门。

该成果是暖通空调需用的自力式控制阀的升级换代产品，除完全具备已有的“自力式压差控制阀”、“自力式流量控制阀”的全部性能外，还同时解决了自力式压差控制阀仅仅支持以用户为主的变流量，而不支持热（冷）源端主动变流量的弊病。

总之不管采取任何措施，最终的成本节约，必然从热（冷）源的运行成本体现。

系统运行中要想达到良好的节能效果一般采取如下三种措施：一是用户主动节能（譬如按热计量收费系统）二是在水力失调能解决的情况下，尽量的减少不必要的阻力损失三是热（冷）源端根据室外天气变化利用质调节（改变供水温度）、量调节，利用变频技术主动改变流量的供量，或者增减水泵运行的台数。

自力式多功能压差控制阀完全支持以上三种措施。

自力式多功能压差控制阀的性能1、当用户自主变流量时，通过自力式多功能压差控制的控制，可保持控制压差基本不变，从而避免了相邻用户相互间干扰的问题。

2、当供回水管路产生波动时，可自动消除系统产生的干扰，使控制压差始终不变系，保证系统稳定运行。

3、当热源端根据室外温度变化改变供应流量时，自力式多功能压差控制阀的阀瓣限位装置，控制阀瓣的开启度，使之达到所需求的流量。

4、具备控制压差大幅度调节功能，调节幅度达到1：16。

调节方法在暖通空调的工程设计中，各个环路的阻力损失是不可精确计算的，而各个环路的最大流量需求是可准确计算的。

自力式多功能压差控制阀的控制压差调节功能，正好弥补了设计中的不足。

我公司根据多年为客户调网的经验，总结出“以调节控制压差为手段，以实现设计流量为目的”调网方法，该方法经过几千万㎡的供热（冷）系统调网实践证明，完全达到了客户需求的效果。

操作过程A方案：1、把控制压差调节器和自动阀瓣控制器调节到最大开度值。

自力式压差调节阀工作原理

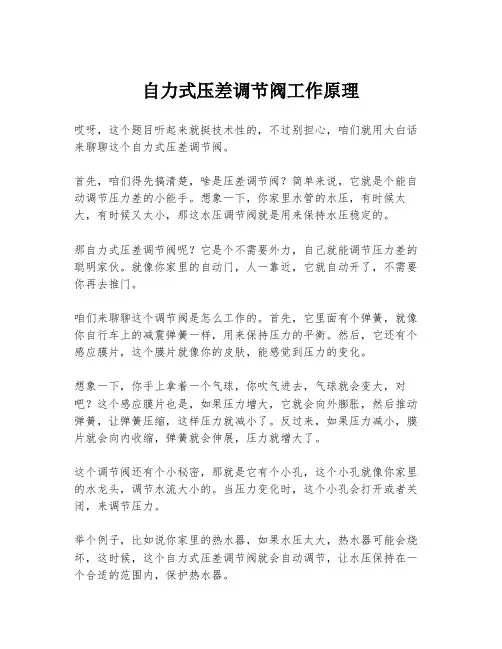

自力式压差调节阀工作原理哎呀，这个题目听起来就挺技术性的，不过别担心，咱们就用大白话来聊聊这个自力式压差调节阀。

首先，咱们得先搞清楚，啥是压差调节阀？简单来说，它就是个能自动调节压力差的小能手。

想象一下，你家里水管的水压，有时候太大，有时候又太小，那这水压调节阀就是用来保持水压稳定的。

那自力式压差调节阀呢？它是个不需要外力，自己就能调节压力差的聪明家伙。

就像你家里的自动门，人一靠近，它就自动开了，不需要你再去推门。

咱们来聊聊这个调节阀是怎么工作的。

首先，它里面有个弹簧，就像你自行车上的减震弹簧一样，用来保持压力的平衡。

然后，它还有个感应膜片，这个膜片就像你的皮肤，能感觉到压力的变化。

想象一下，你手上拿着一个气球，你吹气进去，气球就会变大，对吧？这个感应膜片也是，如果压力增大，它就会向外膨胀，然后推动弹簧，让弹簧压缩，这样压力就减小了。

反过来，如果压力减小，膜片就会向内收缩，弹簧就会伸展，压力就增大了。

这个调节阀还有个小秘密，那就是它有个小孔，这个小孔就像你家里的水龙头，调节水流大小的。

当压力变化时，这个小孔会打开或者关闭，来调节压力。

举个例子，比如说你家里的热水器，如果水压太大，热水器可能会烧坏，这时候，这个自力式压差调节阀就会自动调节，让水压保持在一个合适的范围内，保护热水器。

再比如，你家里如果有很多水龙头，有时候一个水龙头开得太大，其他的水龙头可能就没水了。

这时候，这个调节阀就会自动调节，让每个水龙头的水压都保持平衡。

你看，这个调节阀就像家里的大管家，默默地在背后调节着水压，让我们的生活更加舒适。

所以，虽然这个自力式压差调节阀听起来挺高大上的，但其实它就像家里的小帮手，默默地为我们服务。

下次你再听到这个名词，可别觉得它遥不可及，它就在我们的生活中，发挥着它的作用呢。

自力式压差控制阀和自力式流量平衡阀要点

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1 ，手动节流阀的前后压力分别为P2 和P3 ，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P 3），当系统流量增大时，（P2-P3 ）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2 缺点产品一般要求最小工作压差为20kPa 。

如果安装在最不利回路上，势必要求循环泵多增加2m 水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80% 时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头= 富余压头= 资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3 近似等于P4，P2 压力线见图1（b ），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2 近似等于P1，P3 压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

自力压差控制器

自力式压差控制器
作用
广泛应用于供暖、空调系统，解决系统稳定性失调的情况，当末端其它调节装置的压差发生变化时，它能保证被控制支路的压差保持恒定，调节系统中进水及回水管间的压力差，使之保持恒定，避免发生振动引起的不平衡。

图1 工作原理
图2 安装示意图
自力式压差控制器的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成(图1)，一侧小室与回水管道相通，
内设压缩弹簧，另一侧用6×1的紫铜管与供水管道相通。

使用时安装在回水管道上(图2)。

通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。

控制器是一个压差比较器，其压差值是接被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与回水间的压力差。

当被控采暖系统的一些用户进行室温调节阻力增加或减少时，会引起循环水量，直至膜片两侧的压力在弹簧的作用政平衡为止。

双通道自动调节阀的位置也重新确定，因而能保证被控系统的供回水间压差基本不变。

规格型号及性能参数：
DN50以下略，详细资料请向当地经销商或至电精成公司索取。

自力式差压调节阀

自力式差压调节阀自力式差压调节阀（Self-operated Differential Pressure Control Valve）是一种常用于管道系统中的控制阀，它通过调节阀门的开度来维持管道系统中的流量和压力。

相对于普通的常规控制阀，自力式差压调节阀的最大特点是无需外部维护和供电，通过管道本身的压力差来实现自动控制。

工作原理自力式差压调节阀的工作原理如下：1.阀门的开度和下游压力成反比例关系，也就是说，当下游压力增加时，阀门的开度会减小，从而减少流量。

2.阀门和下游设置有供油管，将下游高压油通过小口径的供油管送至阀后腔，依靠下游压力差推动阀门向关闭方向运动。

3.阀门和上游设置有缓冲器，将上游高压气通过缓冲管道进入阀缓冲室，当阀门关闭时，阀后缓冲室中的气体会迅速抬高阀门。

4.当下游压力降低或者上游压力增加时，导致阀后腔和阀口之间压差变大，推动阀门向开启方向运动，从而增加流量。

5.阀门开度的大小与膜片的弹性和质量相关，通过对膜片的设计和材质选择可以实现不同流量范围的控制。

优点和应用领域自力式差压调节阀具有以下优点：1.无需外部供电，节约能源和维护成本。

2.自动调节，可实现一定范围内的流量和压力控制。

3.结构简单，体积小型，对管道系统的影响较小。

自力式差压调节阀适用于以下场合：1.管道系统中需要进行压力和流量控制的场合。

2.无法提供电源或者供电不方便的场合，如野外、高海拔等环境。

3.需要对管道系统进行压力稳定和自动控制的场合，如给排水系统、空气调节系统等。

常见问题及解决方法1.阀门无法完全关闭。

原因可能是阀门被异物卡住，或者阀门受到了外界冲击而失去平衡状态。

解决方法是清除卡住阀门的异物，或者重新校准阀门平衡状态。

2.阀门响声过大。

可能是阀门内部构件松动或者使用寿命较长导致。

解决方法是重新安装构件或者更换新的阀门。

3.阀门无法自动控制流量和压力。

可能是由于管道系统中压力差过小或者膜片失效导致。

解决方法是调整管道系统的压力差，或者更换新的膜片。

自力式自身压差控制阀

自力式自身压差控制阀目录自力式自身压差控制阀的特性自力式自身压差控制阀的选用自力式自身压差控制阀[1]工作原理工作原理：弹簧、感压膜和阀杆固结在一起，通过导压管将出口压力P2导入感压膜上部的密封腔，感压膜下部为入口压力P1。

根据P1-P2的设定值ΔPs（以下简称设定压差）确定弹簧的预压缩量，即使弹簧的弹力与设定压差条件下感压膜对弹簧的作用力相等。

并按照阀塞的行程远小于弹簧预压缩量的原则选择弹簧。

这样就使得在阀门任一开度的平衡状态，阀的进、出口压差ΔP与设定压差ΔPs 近似相等。

严格地说，开度不同，平衡状态的ΔP是不相等的。

显然，随着开度的增大，平衡状态的ΔP是增大的。

但通过对弹簧的选择，完全可以在阀塞的全行程内，将平衡状态的ΔP相对于ΔPs的偏离控制在一定的范围（比如10％）之内。

自力式自身压差控制阀在系统中的工作可分为两种情况进行说明：①当前状态为关闭。

若阀前后压差ΔP小于设定压差ΔPs，则继续关闭，这时就是一个关断阀。

若ΔP大于ΔPs，则感压膜克服弹簧的弹力，带动阀塞上升，阀门开启；达到平衡状态时，进、出口压差ΔP近似回落到设定压差ΔPs。

②当前状态为开启。

若系统稳定运行，进、出口压差ΔP近似为设定压差。

若由于系统工况的改变，使ΔP增大，则阀门开大，流量增大；达到平衡状态时，ΔP又近似回落到ΔPs。

阀门为最大开度时，出现ΔP大于ΔPs的情况，阀门不再具有调控压差的能力。

若由于系统工况的改变，使进、出口压差ΔP小于ΔPs，则阀门关小，流量减小，达到平衡状态时，ΔP又近似上升到ΔPs。

直至阀门关闭时，出现ΔP小于ΔPs的情况，就不再具有调控压差的能力，而成为一个关断阀。

简而言之，自力式自身压差控制阀在关闭状态时，ΔP必须大于ΔPs才能开启；在开启状态时，可自动调整开度，保持阀门前后的压差基本恒定。

自力式自身压差控制阀的用途自力式自身压差控制阀应用于冷（热）源机组的保护。

安装于集、分水器之间旁通管上，当用户侧部分运行或变运量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制时。

自力式压差控制阀原理

自力式压差控制阀原理自力式压差控制阀，又称为自力式调节阀，是一种通过自身压差来控制流量的调节装置。

它主要由阀体、阀盘、弹簧、导向件等组成。

弹簧是控制阀盘位置的主要元件，通过调节弹簧张力来控制阀盘的位置，以达到控制介质压力降的作用。

简单来说，自力式压差控制阀的原理是：当介质流经阀体时，由于阀体两侧的压力不同，产生了压差。

这个压差作用于阀盘上，使之向开口方向移动，从而扩大通道流量，进一步降低压差，最终达到稳定流量的目的。

当介质压力波动时，弹簧会产生相应的变形，从而自动调节阀盘位置，保持稳定的输出流量。

1、阀体：阀体是自力式压差控制阀的主体结构，负责连接管路，固定阀盘和弹簧等元件。

2、阀盘：阀盘是自力式压差控制阀内部的流量控制元件，其大小和材质一般根据不同的工况而定。

3、导向件：导向件是起导向作用的部件，使得阀盘在运动的过程中能够保持稳定的方向，不会跑偏或卡住。

5、调节螺母：调节螺母是用于调节弹簧张力的设备，其大小和材质与弹簧匹配，用于控制阀盘的位置。

6、密封件：密封件是阀门内部的密封装置，用于保证阀门的密封性能，避免介质泄漏。

自力式压差控制阀的工作过程相对比较简单，主要分为开启和调节两个过程。

具体来说：1、开启过程：当介质流经阀体时，介质一侧的压力大于另一侧的压力，产生了压差，阀盘收缩，通道断开，介质无法流动。

2、调节过程：当介质压力波动时，弹簧会产生相应的变形，导致阀盘位置发生变化，进而影响通道的开度，使得流体介质的流量发生相应的变化，从而实现对介质流量的稳定控制。

可以看出，自力式压差控制阀的工作原理比较简单明了，通过自身的压差调节来控制介质流量，使得流量在一定的范围内稳定，从而满足工艺要求。

1、化工行业：自力式压差控制阀常用于各种化工流程的控制，如进料流量、反应过程控制、物料计量等。

3、食品行业：自力式压差控制阀可以用于各种食品加工及农产品深加工流程中的流量控制，如乳品、酒精、果汁等产品的生产。

自力式调节阀工作原理

自力式调节阀工作原理自力式调节阀是一种常用的工业控制阀，它通过自身的结构和工作原理来实现流体的调节和控制。

下面将详细介绍自力式调节阀的工作原理。

一、基本结构自力式调节阀由阀体、阀芯、弹簧、调节螺母和调节弹簧组成。

阀体普通为铸铁或者不锈钢材料，具有良好的耐腐蚀性和密封性。

阀芯是阀门的关键部件，它通过上下挪移来调节阀门的开度。

调节螺母用于调节阀门的开度范围，而调节弹簧则提供阀芯的回弹力。

二、工作原理自力式调节阀的工作原理基于流体力学和弹簧力学的基本原理。

当流体通过阀门时，流体的压力作用在阀芯上，使阀芯向上挪移。

同时，调节弹簧提供的回弹力使阀芯向下挪移。

通过调节弹簧的张力，可以控制阀芯的位置，从而实现对流体流量的调节。

具体工作过程如下：1. 初始状态：阀芯位于关闭位置，阀门彻底关闭，流体无法通过。

2. 开启阀门：当控制系统发出开启阀门的信号时，阀芯开始向上挪移。

此时，流体开始通过阀门，流量逐渐增大。

3. 流量调节：当流量达到设定值时，阀芯的上升速度减慢，流量保持在设定值附近。

此时，阀芯的位置受到调节弹簧的力平衡控制，保持稳定。

4. 关闭阀门：当控制系统发出关闭阀门的信号时，阀芯开始向下挪移。

此时，阀门逐渐关闭，流量逐渐减小。

5. 压差调节：阀芯的位置可以通过调节螺母来改变，从而改变阀门的开度范围。

通过调节螺母，可以实现对流体压差的调节。

三、优点和应用自力式调节阀具有以下优点：1. 简单可靠：自力式调节阀的结构简单，没有电气或者气动元件，因此可靠性高，维护成本低。

2. 稳定性好：自力式调节阀通过调节弹簧的力平衡，可以实现对流量的稳定调节，具有较高的控制精度。

3. 适合范围广：自力式调节阀适合于液体、气体和蒸汽等各种介质的调节和控制。

自力式调节阀广泛应用于各个行业，如化工、石油、电力、冶金等。

它常被用于流量控制、压力控制、温度控制等工艺过程中。

例如，在化工生产中，自力式调节阀可以用于控制反应器中的流体流量，保证反应过程的稳定性和安全性。

自力式压差控制阀和自力式流量平衡阀要点

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

自力式压差旁通阀的功能原理和安装注意事项

自力式压差旁通阀的功能原理和安装注意事项引言自力式压差旁通阀（Self-Operated Pressure Differential Bypass Valve，以下简称SPBV）是一种用于保护管道和设备的压力控制装置。

SPBV通常安装在管道系统中，以保护管道和设备免受过高或低的压力损害。

本文将介绍SPBV的功能原理和安装注意事项。

功能原理SPBV是一种机械式压力控制装置，它利用压缩气体或液体的力量驱动阀芯，从而控制管道中的流量和压力。

当管道中的压力超过设定值时，SPBV自动打开，将一部分流量绕过管道和设备，以降低管道中的压力；相反，当管道中的压力过低时，SPBV自动关闭以提高管道中的压力。

在SPBV中，气体或液体的压力通过一个长度为l的导管传递到阀芯上。

当管道中的压力超过SPBV的设定值时，导管上的压力会将阀芯推向开的方向。

阀芯向开的方向移动时，管道中的流量经过SPBV旁通流回系统中。

SPBV还有一个重要的功能是，它可以防止管道中的压力过高或过低，从而保护管道和设备免受损害。

一些应用场景中，管道中的流量不稳定，可能会导致管道中产生过高或过低的压力。

这时，SPBV可以及时调节管道中的流量和压力以保护管道和设备的安全。

安装注意事项1.安装位置：SPBV应该安装在管道系统旁边或管道上，以便于维护和操作。

通常，SPBV应该安装在管道系统的接头处，以便于检查和清洗。

2.安装方向：SPBV应该安装在正确的方向，以确保气体或液体的压力可以正确地传递到阀芯上。

通常，SPBV应该安装在气体或液体从下往上流动的方向。

3.安装管件：SPBV应该使用正确的管件进行安装，以确保无泄漏。

通常，SPBV应该使用标准的法兰和管件进行安装。

4.连接管路：SPBV应该正确地连接管路，以确保气体或液体的流量可以正确地流入SPBV。

通常，SPBV应该直接进行连接，不应该使用缩径。

5.维护和清洗：SPBV应该定期进行维护和清洗，以确保其正常运行。

自力式压力调节阀工作原理解析

本文摘自再生资源回收-变宝网（）自力式压力调节阀工作原理解析自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。

自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。

当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。

本类阀门在管道中一般应当水平安装。

阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。

同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

自力式温度调节阀工作原理（加热型）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

自力式压差阀工作原理

自力式压差阀工作原理
自力式压差阀是一种利用流体自身的压力差进行压力调节和稳压的装置。

其工作原理如下：
1. 自力式压差阀由主阀、辅助阀和感应元件组成。

主阀负责调节流体的压力，辅助阀用于控制主阀的开启和关闭，感应元件用于感应主阀与辅助阀之间的压力差。

2. 当流体流过主阀时，主阀内部的压力会随流量的变化而发生改变。

这个变化的压力作用于辅助阀上，通过调节辅助阀的开度来控制主阀的开启程度，从而实现压力的调节。

3. 辅助阀的开度受到感应元件的监测。

感应元件会感应主阀与辅助阀之间的压力差，并将这个信号传递给辅助阀。

当压力差增大时，感应元件会使辅助阀开启更大，从而使主阀开启程度增加，流体压力下降。

反之，当压力差减小时，感应元件会使辅助阀开启更小，从而使主阀开启程度减少，流体压力增加。

这样，通过不断调整辅助阀的开度，就可以实现对流体压力的稳定调节。

总的来说，自力式压差阀通过利用流体流动过程中产生的压力差，通过调节主阀的开启程度来实现对流体压力的调节和稳定。

这种压差调节方式简单可靠，适用于对流体压力要求较高的工况。

压差控制阀与流量控制阀

在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

以临汾华松阀门有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

自力式压差控制阀工作原理

自力式压差控制阀工作原理自力式压差控制阀是一种常用于流体控制系统中的阀门。

它的工作原理是通过调节阀门的开度来控制流体的压差，从而实现对流量的调节。

这种阀门广泛应用于各种工业领域，如化工、石油、制药等。

我们来了解一下自力式压差控制阀的结构。

它主要由阀体、阀芯、弹簧、调节螺母等部件组成。

阀体是阀门的主体，用于容纳流体。

阀芯是控制流体流动的关键部件，通过改变阀芯的位置来调节流量。

弹簧的作用是提供一个恢复力，使阀芯回到初始位置。

调节螺母则用于调整弹簧的紧度，从而改变阀芯的开度。

在工作过程中，自力式压差控制阀会根据流体的压差变化来调整阀芯的位置。

当流体进入阀体时，会产生一定的压力，这个压力会作用在阀芯上。

当流体的压力增加时，阀芯会受到更大的压力，从而被压向关闭的方向；相反，当流体的压力减小时，阀芯会受到较小的压力，从而被推向打开的方向。

通过这种方式，阀芯的位置可以根据流体的压差自动调节，从而实现对流量的精确控制。

自力式压差控制阀的工作原理可以用以下几个步骤来描述：1. 初始状态：当流体进入阀体时，阀芯处于初始位置，阀门处于关闭状态。

2. 压差变化：当流体的压差发生变化时，这个变化会传递给阀芯。

较大的压差会使阀芯受到更大的压力，从而被压向关闭的方向；相反，较小的压差会使阀芯受到较小的压力，从而被推向打开的方向。

3. 阀芯调节：根据流体的压差变化，阀芯会自动调节其位置。

当流体的压差增大时，阀芯会向关闭的方向移动，减小阀门的开度；相反，当流体的压差减小时，阀芯会向打开的方向移动，增大阀门的开度。

4. 流量控制：通过改变阀芯的位置，自力式压差控制阀可以精确地调节流体的流量。

当阀芯完全关闭时，阀门停止流体的流动；当阀芯完全打开时，阀门允许最大的流量通过。

通过调整阀芯的位置，可以在这两个极端之间实现任意的流量控制。

自力式压差控制阀通过调节阀芯的位置来控制流体的压差，从而实现对流量的调节。

它的工作原理简单而有效，广泛应用于各种工业领域。
