50.简述二端口线性网络的S参数的物理意义。
，
三、计算题
51.一根无耗传输线的特性阻抗为50Ω，长度为，终端接有阻抗为ZL=40+j30Ω的负载，当其工作频率为200MHz时，
求：（1）输入端的输入阻抗Zin；
（2）传输线终端反射系数ΓL和输入端的反射系数Γin；
（3）传输线上电压驻波系数ρ；
（4）靠近终端第一个电压波腹点和电压波节点距终端的距离。
《

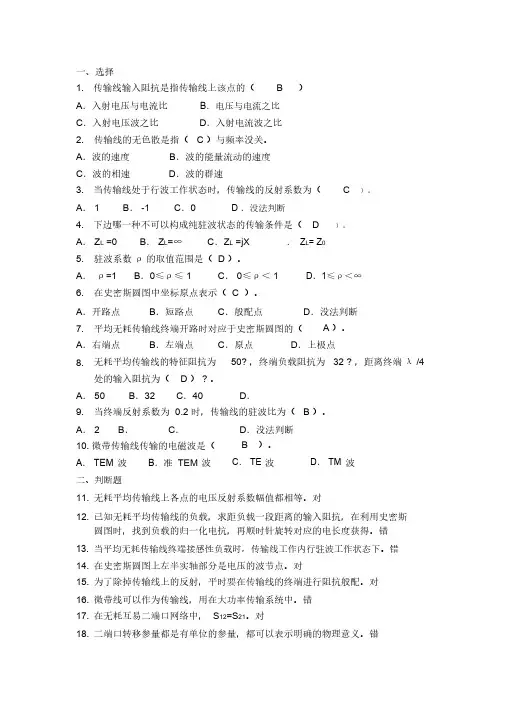

一、选择
1.传输线输入阻抗是指传输线上该点的（ ）
A．入射电压与电流比 B．电压与电流之比
C．入射电压波之比 D．入射电流波之比
2.传输线的无色散是指（ ）与频率无关。
A．波的速度B．波的能量流动的速度
C．波的相速 D．波的群速
3.当传输线处于行波工作状态时，传输线的反射系数为（ ）。
~
A．1 B．-1 C．0 D．无法判断
36.】
37.射频传输系统的阻抗匹配分为两种：和。
38.若一两端口射频网络互易，则网络参量[Z]的特征为；网络参量[S] 的特征为。
39.表征射频网络的参量有、、、、。
40.波速随着变化的现象称为波的色散。
41.传输线上发射系数 的取值范围为；电压驻波比ρ的取值范围为。
42.传输线特性阻抗为Z0，负载阻抗为ZL，当ZL=Z0时，传输线工作于状态；当ZL=0或∞时，传输线工作于状态；当ZL=R+jX(R≠0)时，传输线工作于状态。
25.当终端负载阻抗与所接传输线特性阻抗匹配时，则负载能得到信源的最大功率。（）
26.互易的射频网络必具有网络对称性。（）
三、填空
27.在射频电路中，对传输线的分析采用（集总，分布）参数方法。
28.，
29.传播常数γ是描述传输线上导行波的 和 参数。
30.长线和短线都是相对于而言的；对长线的分析一般采用，而短线是集中参数电路。
；
56.已知二端口网络的散射矩阵为
！
求该网络的电压传输系数T，输入驻波比ρ。
57.求下面电路中的输入阻抗Zin，各点的反射系数，各段的电压驻波比。
·
58.如下图所示，设两端传输线的特性阻抗分别为Z01和Z02，试求出参考面T确定的网络的散射参量。
'
59.在一个均匀无耗传输线上传输频率为3GHz的信号，已知其特性阻抗Z0=100Ω，终端接ZL=75+j100Ω的负载，试求：
31.传输线上任一点的输入阻抗是指该点的与的比值。
32.均匀无耗传输线上相距为处的阻抗相同。
33.传输线上任一点的与的比值称为传输线在该点的电压反射系数，已知某段均匀传输线上的反射系数为，则该段传输线上的驻波系数为。
34.从传输线方程看，传输线上任一点的电压或电流都等于该处相应的和
的叠加。
35.当负载为纯电阻RL，且RL>Z0时，第一个电压波腹点在终端；当负载为感性阻抗时，第一个电压波腹点距终端的距离在范围内。
47.如何用λ/4阻抗变换器实现特性阻抗为Z0的传输线与阻抗为ZL=R+jX的负载间的阻抗匹配画出示意图。
48.简述无耗传输线工作于行波状态时电压、电流及阻抗分布特性。
49.在阻抗圆图上，画出短路点、开路点、容性平面、感性平面、电压波节线、电压波腹线和归一化电阻为1的圆。并说明在该阻抗圆图上，某点以原点为中心旋转时，传输线上相应位置的移动情况。
4.下面哪一种不能构成纯驻波状态的传输条件是
A．ZL=0 B．ZL=∞ C．ZL=jX D．ZL=Z0
5.驻波系数ρ的取值范围是（ ）。
A．ρ=1 B．0≤ρ≤1 C．0≤ρ＜1 D．1≤ρ＜∞
6.在史密斯圆图中坐标原点表示（ ）。
A．开路点 B．短路点 C．匹配点 D．无法判断
7.均匀无耗传输线终端开路时对应于史密斯圆图的（ ）。
1）、传输线上的驻波系数ρ；
2）、离终端10cm处的反射系数；
3）、离终端处的输入阻抗。
60.均匀无耗传输线特性阻抗Z0=150Ω、信号频率f0= 1000MHz时，测得驻波比ρ=，离负载第一个电压波节点的距离为lmin=30mm，试计算负载阻抗ZL及终端反射系数ΓL。
61.巳知二端口网络的转移参量A11=A22=1,A12=jZ0，A21=0，网络外接传输线特性阻抗为Z0，求网络输入驻波比。
54.无损耗架空线（终端开路传输线）的特性阻抗为400Ω，电源频率100MHz，若要使输入端相当于100pF的电容，问线长最短应为多少
55.两段均匀无耗传输线，如图连接。特性阻抗：Z1=600Ω,Z2=800Ω，终端负载RL=800Ω,为了在连接处AB不产生反射，在AB之间接一个集中参数电阻R可达到此目的，试问R值该多大
15.在史密斯圆图上左半实轴部分是电压的波节点。
16.为了消除传输线上的反射，通常要在传输线的终端进行阻抗匹配。
17.微带线可以作为传输线，用在大功率传输系统中。
18.在无耗互易二端口网络中，S12=S21。
19.二端口转移参量都是有单位的参量，都可以表示明确的物理意义。
20.)
21.均匀无耗传输线工作在行波状态时，沿线各点的电压和电流均不变。（）
52.两段特性阻抗分别为75Ω和50Ω的均匀无耗传输线如图，两段线的长度都是λ（λ是线的工作波长），且终端所接负载为Z2=(50+j50)Ω。求在1-1’端的输入阻抗。
？
？
53.在射频电路中，对工作波长λ，为了得到300Ω的感抗（Z=j300Ω），利用特性阻抗为75Ω的终端短路无耗传输线来实现。问所需最短传输线的长度为多少
（
A．右端点 B．左端点 C．原点 D．上顶点
8.无耗均匀传输线的特性阻抗为50Ω，终端负载阻抗为32Ω，距离终端λ/4处的输入阻抗为（ ）Ω。
A．50 B．32 C．40 D．无法计算
9.当终端反射系数为时，传输线的驻波比为（ ）。
A．2 B． C． D．无法判断
10.微带传输线传输的电磁波是（ ）。
43.同轴线的内外半径比为4:1，当中间填充 =的介质时，该同轴线的特性阻抗为Ω。
44.在工程中，常用的同轴线的特性阻抗是（ ）Ω和（ ）Ω。
，
二、简பைடு நூலகம்题
45.什么叫做阻抗匹配为什么要进行阻抗匹配
46.已知传输线的特性阻抗Z0和负载阻抗ZL，简述运用史密斯圆图求传输线工作频率为f时距终端d处的输入阻抗的步骤。
22.传输线可分为长线和短线，传输线长度为3cm，当信号频率为20GHz时，该传输线为短线。（）
23.无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。（）
24.由于沿smith圆图转一圈对应2λ，4λ变换等效于在图上旋转180°，它也等效于通过圆图的中心求给定阻抗（或导纳）点的镜像，从而得出对应的导纳（或阻抗）。（）
A．TEM波 B．准TEM波 C．TE波 D．TM波
二、判断题
11.\
12.无耗均匀传输线上各点的电压反射系数幅值都相等。
13.已知无耗均匀传输线的负载，求距负载一段距离的输入阻抗，在利用史密斯圆图时，找到负载的归一化电抗，再顺时针旋转对应的电长度得到。
14.当均匀无耗传输线终端接感性负载时，传输线工作在行驻波工作状态下。
50.简述二端口线性网络的S参数的物理意义。
，
三、计算题
51.一根无耗传输线的特性阻抗为50Ω，长度为，终端接有阻抗为ZL=40+j30Ω的负载，当其工作频率为200MHz时，
求：（1）输入端的输入阻抗Zin；
（2）传输线终端反射系数ΓL和输入端的反射系数Γin；
（3）传输线上电压驻波系数ρ；
（4）靠近终端第一个电压波腹点和电压波节点距终端的距离。
《
一、选择
1.传输线输入阻抗是指传输线上该点的（ ）
A．入射电压与电流比 B．电压与电流之比
C．入射电压波之比 D．入射电流波之比
2.传输线的无色散是指（ ）与频率无关。
A．波的速度B．波的能量流动的速度
C．波的相速 D．波的群速
3.当传输线处于行波工作状态时，传输线的反射系数为（ ）。
~
A．1 B．-1 C．0 D．无法判断
36.】
37.射频传输系统的阻抗匹配分为两种：和。
38.若一两端口射频网络互易，则网络参量[Z]的特征为；网络参量[S] 的特征为。
39.表征射频网络的参量有、、、、。
40.波速随着变化的现象称为波的色散。
41.传输线上发射系数 的取值范围为；电压驻波比ρ的取值范围为。
42.传输线特性阻抗为Z0，负载阻抗为ZL，当ZL=Z0时，传输线工作于状态；当ZL=0或∞时，传输线工作于状态；当ZL=R+jX(R≠0)时，传输线工作于状态。
25.当终端负载阻抗与所接传输线特性阻抗匹配时，则负载能得到信源的最大功率。（）
26.互易的射频网络必具有网络对称性。（）
三、填空
27.在射频电路中，对传输线的分析采用（集总，分布）参数方法。
28.，
29.传播常数γ是描述传输线上导行波的 和 参数。
30.长线和短线都是相对于而言的；对长线的分析一般采用，而短线是集中参数电路。
；
56.已知二端口网络的散射矩阵为
！
求该网络的电压传输系数T，输入驻波比ρ。
57.求下面电路中的输入阻抗Zin，各点的反射系数，各段的电压驻波比。
·
58.如下图所示，设两端传输线的特性阻抗分别为Z01和Z02，试求出参考面T确定的网络的散射参量。
'
59.在一个均匀无耗传输线上传输频率为3GHz的信号，已知其特性阻抗Z0=100Ω，终端接ZL=75+j100Ω的负载，试求：
31.传输线上任一点的输入阻抗是指该点的与的比值。
32.均匀无耗传输线上相距为处的阻抗相同。
33.传输线上任一点的与的比值称为传输线在该点的电压反射系数，已知某段均匀传输线上的反射系数为，则该段传输线上的驻波系数为。
34.从传输线方程看，传输线上任一点的电压或电流都等于该处相应的和
的叠加。
35.当负载为纯电阻RL，且RL>Z0时，第一个电压波腹点在终端；当负载为感性阻抗时，第一个电压波腹点距终端的距离在范围内。
47.如何用λ/4阻抗变换器实现特性阻抗为Z0的传输线与阻抗为ZL=R+jX的负载间的阻抗匹配画出示意图。
48.简述无耗传输线工作于行波状态时电压、电流及阻抗分布特性。
49.在阻抗圆图上，画出短路点、开路点、容性平面、感性平面、电压波节线、电压波腹线和归一化电阻为1的圆。并说明在该阻抗圆图上，某点以原点为中心旋转时，传输线上相应位置的移动情况。
4.下面哪一种不能构成纯驻波状态的传输条件是
A．ZL=0 B．ZL=∞ C．ZL=jX D．ZL=Z0
5.驻波系数ρ的取值范围是（ ）。
A．ρ=1 B．0≤ρ≤1 C．0≤ρ＜1 D．1≤ρ＜∞
6.在史密斯圆图中坐标原点表示（ ）。
A．开路点 B．短路点 C．匹配点 D．无法判断
7.均匀无耗传输线终端开路时对应于史密斯圆图的（ ）。
1）、传输线上的驻波系数ρ；
2）、离终端10cm处的反射系数；
3）、离终端处的输入阻抗。
60.均匀无耗传输线特性阻抗Z0=150Ω、信号频率f0= 1000MHz时，测得驻波比ρ=，离负载第一个电压波节点的距离为lmin=30mm，试计算负载阻抗ZL及终端反射系数ΓL。
61.巳知二端口网络的转移参量A11=A22=1,A12=jZ0，A21=0，网络外接传输线特性阻抗为Z0，求网络输入驻波比。
54.无损耗架空线（终端开路传输线）的特性阻抗为400Ω，电源频率100MHz，若要使输入端相当于100pF的电容，问线长最短应为多少
55.两段均匀无耗传输线，如图连接。特性阻抗：Z1=600Ω,Z2=800Ω，终端负载RL=800Ω,为了在连接处AB不产生反射，在AB之间接一个集中参数电阻R可达到此目的，试问R值该多大
15.在史密斯圆图上左半实轴部分是电压的波节点。
16.为了消除传输线上的反射，通常要在传输线的终端进行阻抗匹配。
17.微带线可以作为传输线，用在大功率传输系统中。
18.在无耗互易二端口网络中，S12=S21。
19.二端口转移参量都是有单位的参量，都可以表示明确的物理意义。
20.)
21.均匀无耗传输线工作在行波状态时，沿线各点的电压和电流均不变。（）
52.两段特性阻抗分别为75Ω和50Ω的均匀无耗传输线如图，两段线的长度都是λ（λ是线的工作波长），且终端所接负载为Z2=(50+j50)Ω。求在1-1’端的输入阻抗。
？
？
53.在射频电路中，对工作波长λ，为了得到300Ω的感抗（Z=j300Ω），利用特性阻抗为75Ω的终端短路无耗传输线来实现。问所需最短传输线的长度为多少
（
A．右端点 B．左端点 C．原点 D．上顶点
8.无耗均匀传输线的特性阻抗为50Ω，终端负载阻抗为32Ω，距离终端λ/4处的输入阻抗为（ ）Ω。
A．50 B．32 C．40 D．无法计算
9.当终端反射系数为时，传输线的驻波比为（ ）。
A．2 B． C． D．无法判断
10.微带传输线传输的电磁波是（ ）。
43.同轴线的内外半径比为4:1，当中间填充 =的介质时，该同轴线的特性阻抗为Ω。
44.在工程中，常用的同轴线的特性阻抗是（ ）Ω和（ ）Ω。
，
二、简பைடு நூலகம்题
45.什么叫做阻抗匹配为什么要进行阻抗匹配
46.已知传输线的特性阻抗Z0和负载阻抗ZL，简述运用史密斯圆图求传输线工作频率为f时距终端d处的输入阻抗的步骤。
22.传输线可分为长线和短线，传输线长度为3cm，当信号频率为20GHz时，该传输线为短线。（）
23.无耗传输线只有终端开路和终端短路两种情况下才能形成纯驻波状态。（）
24.由于沿smith圆图转一圈对应2λ，4λ变换等效于在图上旋转180°，它也等效于通过圆图的中心求给定阻抗（或导纳）点的镜像，从而得出对应的导纳（或阻抗）。（）
A．TEM波 B．准TEM波 C．TE波 D．TM波
二、判断题
11.\
12.无耗均匀传输线上各点的电压反射系数幅值都相等。
13.已知无耗均匀传输线的负载，求距负载一段距离的输入阻抗，在利用史密斯圆图时，找到负载的归一化电抗，再顺时针旋转对应的电长度得到。
14.当均匀无耗传输线终端接感性负载时，传输线工作在行驻波工作状态下。
