浅议10KV配电线路设计
浅谈10kV配电线路设计
引 言
随着经济快速发展 ， 人民生活水平不断提 高， 电已成为 了人们 生活 中不可缺少的物质， ｌ Ｏ ｋ Ｖ配 电线 路 是 电力 系 统 的 一 个 重 要 的组 成 部 分 ， 直接肩 负着 向广火 电力用户提供电能的重任 。实施 电力传输 的前提和保 障要从配 电线 路的设计着手 ， 设计 质量 的好坏 直接关 系到线路工程建设 的经济效益、 环境效益 、 社会效益。
３ 路径 勘 测与定 位
３ ． １ 配 电线 路 的 路径 选 择
路径选择 时应 符合 以下要求 ： ① 要结合 当地 发展规划 ， 尽 量少 占农 田， 以便于机 械化耕地。并与农业机械化 、 道路规划 等配合， 避免线路迁 移。 ②为减少 电能与 电压损失， 降低 工程造价 ， 方便施 工、 运行和维护等 ， 线路路径应尽量短， 跨越转 角少 。 ③ｌ Ｏ ｋ Ｖ配 电线路 的路径应 该尽可 能的 避开容易受到雨水冲洗 的地方 ， 路径设计 时不 能跨越 有可燃物和爆炸物 的场地 ， 避 免火灾 的发 生， 同时线路路径选 择时要充分 考虑到 电力线路 对弱点线路的影响， 为线路 的安全运行提供保证 。
２ ． ２ 导体 及 相 关 电器 设 备 相对 湿 度 选 择
实践 中， 应 当以实际湿度所在 的最 高月份平均值 为准 ， 因此所 在 区 域不同则所选择 的类 型也存 在着较 大的差异性。 比如， 湿热区域 以湿热 带型电器设备为宜， 而亚湿 热带区域普通 电器设备即可 。配 电设备可承 受最大风速 设计过程 中，建议离地至少 ｌ Ｏ ｍ高 ，而且是 ３ Ｏ年来少见 的 ｌ Ｏ ｍ ｉ ｎ内 最 大平 均 风 速 。 这 一 最 大 风速 在 ３ ５ ｒ ｒ ｄ ｓ 的区域， 屋 外 设 备配 置应 注意降低设备安装高度 、 加强设备与基础 间的固定。
电力系统10kV配电线路设计要点探析
电力系统 10kV配电线路设计要点探析摘要：随着经济社会的发展，人们对电力输送的质量与效率的要求愈加提高，目前10kV配电线路在应用过程中，存在受其他因素影响严重，容易受损等问题。
关键词：电力系统;10kV配电线路;设计要点引言配电线路是指从降压变电站把电力送到配电变压器，或是将配电变压器的电力送到用电单位的线路。
配电线路的电压在3.6-40.5kV范围内，称为高压配电线路。
配电线路的建设，要求不仅安全可靠，而且供电要连续，能够达到较高的输电效率，同时传输电能的质量较好。
配电线路的设计是电力传输得以进行的前提，其设计质量的好坏关系到电力线路工程建设的经济效益以及在使用过程中所带来的社会效益。
近些年来，在配电网络工程的建设过程中，10kV配电线路多采用放射性的供电方式，在结构上以架空线为主要的方式。
一、10kV配电线路发展现状10kV 配电线路是我国电力系统的主要线路类型，在城市和农村都有非常广泛的应用?对城市的 10kV 配电线路而言，人流量相对比较大，需要重复考虑人员的安全问题?多数情况下，城市 10kV 配电线路多为电缆线配电?在农村或者农村和城市结合地区，多采用架空线路配电?10kV 配电线路的运行环境多在室外，布设点位比较多，大大增加了运行维护的难度?再加上外界多种因素的影响，及时发生故障问题，影响用户的正常供电?如果情况严重，甚至会造成严重的经济损失和伤亡事故?此外，不同地区 10kV 配电线路设备也存在较大不同，供电过程比较复杂，大大增加了 10kV 配电线路发生故障的概率?所以，工作人员必须具有较高的专业性，及时发现故障根源?故障发生的位置，开展有针对性地处理，降低故障造成的影响和损失。
二、10kV配电线路发生故障的原因2.1电力配电线路自身的原因对于电力配电线路来说，产生电力配电线路出现故障的主要原因是在于配电线路自身存在的问题。
在输电线路进行架设和安装的过程中，经常会受到当地环境的影响和某些原因的制约导致电力配电线路经常会出现线路过长或分支过多的状况。

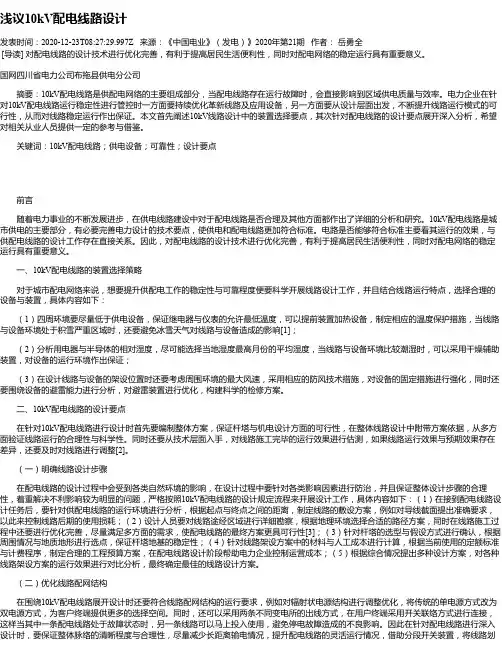

浅议10kV配电线路设计
浅议10kV配电线路设计发表时间：2020-12-23T08:27:29.997Z 来源：《中国电业》（发电）》2020年第21期作者：岳勇全[导读] 对配电线路的设计技术进行优化完善，有利于提高居民生活便利性，同时对配电网络的稳定运行具有重要意义。
国网四川省电力公司布拖县供电分公司摘要：10kV配电线路是供配电网络的主要组成部分，当配电线路存在运行故障时，会直接影响到区域供电质量与效率。
电力企业在针对10kV配电线路运行稳定性进行管控时一方面要持续优化革新线路及应用设备，另一方面要从设计层面出发，不断提升线路运行模式的可行性，从而对线路稳定运行作出保证。
本文首先阐述10kV线路设计中的装置选择要点，其次针对配电线路的设计要点展开深入分析，希望对相关从业人员提供一定的参考与借鉴。
关键词：10kV配电线路；供电设备；可靠性；设计要点前言随着电力事业的不断发展进步，在供电线路建设中对于配电线路是否合理及其他方面都作出了详细的分析和研究。
10kV配电线路是城市供电的主要部分，有必要完善电力设计的技术要点，使供电和配电线路更加符合标准。
电路是否能够符合标准主要看其运行的效果，与供配电线路的设计工作存在直接关系。
因此，对配电线路的设计技术进行优化完善，有利于提高居民生活便利性，同时对配电网络的稳定运行具有重要意义。
一、10kV配电线路的装置选择策略对于城市配电网络来说，想要提升供配电工作的稳定性与可靠程度便要科学开展线路设计工作，并且结合线路运行特点，选择合理的设备与装置，具体内容如下：（1）四周环境要尽量低于供电设备，保证继电器与仪表的允许最低温度，可以提前装置加热设备，制定相应的温度保护措施，当线路与设备环境处于积雪严重区域时，还要避免冰雪天气对线路与设备造成的影响[1]；（2）分析用电器与半导体的相对湿度，尽可能选择当地湿度最高月份的平均湿度，当线路与设备环境比较潮湿时，可以采用干燥辅助装置，对设备的运行环境作出保证；（3）在设计线路与设备的架设位置时还要考虑周围环境的最大风速，采用相应的防风技术措施，对设备的固定措施进行强化，同时还要围绕设备的避雷能力进行分析，对避雷装置进行优化，构建科学的检修方案。

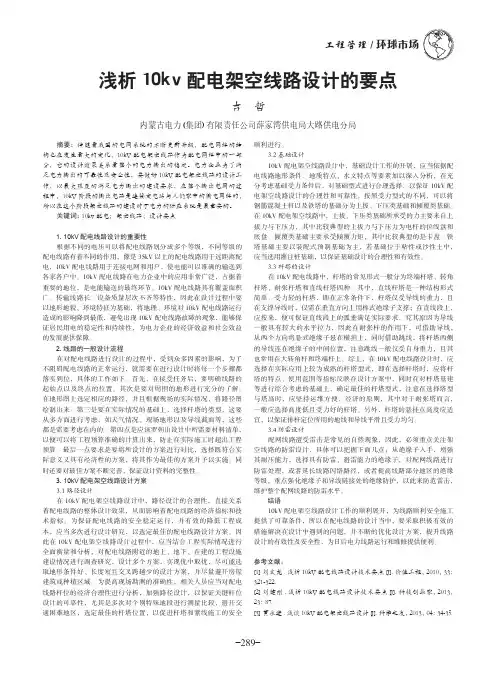

浅析10kv配电架空线路设计的要点
环球市场工程管理/-289-浅析10kv 配电架空线路设计的要点吉 哲内蒙古电力(集团)有限责任公司薛家湾供电局大路供电分局摘要：伴随着我国的电网系统的不断更新升级，配电网络的结构也在发生着大的变化，10kV 配电架空线路作为配电网络中的一部分，它的设计效果关系着整个的电力输出的稳定。
电力企业为了满足电力输出的可靠性及安全性，要做好10kV 配电架空线路的设计工作，以最大限度的满足电力输出的建设要求，在整个输出电网的过程中，10kV 阶段的输出电路是连接变电站与人们家中的输电网络的，所以在这个阶段架空线路的建设对于电力的供应系统是最重要的。
关键词：10kv 配电；架空线路；设计要点1. 10kV 配电线路设计的重要性根据不同的电压可以将配电线路划分成多个等级，不同等级的配电线路有着不同的作用，像是35kV 以上的配电线路用于远距离配电，10kV 配电线路用于连接电网和用户，使电能可以准确的输送到各家各户中。
10kV 配电线路在电力企业中的应用非常广泛，占据着重要的地位，是电能输送的最终环节。
10kV 配电线路具有覆盖面积广、传输线路长、设备质量层次不齐等特性，因此在设计过程中要以地形地貌、环境特征为基础，将地理、环境对10kV 配电线路运行造成的影响降到最低，避免出现10kV 配电线路故障的现象，能够保证居民用电的稳定性和持续性，为电力企业的经济效益和社会效益的发展提供保障。
2.线路的一般设计流程在对配电线路进行设计的过程中，受到众多因素的影响，为了不阻碍配电线路的正常运行，就需要在进行设计时将每一个步骤都落实到位，具体的工作如下。
首先，在接受任务后，要明确线路的起始点以及终点的位置。
其次是要对周围的地形进行充分的了解。
在地形图上选定相应的路径，并且根据现场的实际情况，将路径图绘制出来。
第三是要在实际情况的基础上，选择杆塔的类型，这要从多方面进行考虑，如天气情况、现场地形以及导线截面等，这些都是需要考虑在内的。
10kV配电线路设计的探讨
10kV配电线路设计的探讨摘要中低压配电网通常指10kV及以下电网，虽然电压等级低，但直接担负着向广大电力用户提供电能的重任，是电力系统的一个重要的组成部分。
本文主要探讨了10kV配电线路设计的一些要点，为同行提供参考。
关键词配电线路；设计；变压器工程建设的灵魂在于设计，设计的的质量优劣直接关系到工程建设的经济效益、环境效益、社会效益。
由于电能的产、供、销是同时进行的，因此，10kV 配电线路的质量好坏直接影响电力系统的安全、可靠运行，影响供电企业的经济效益。
1线路设计的流程1）明确线路的终、起点以及导线的截面。
2）收集地形图，根据已掌握资料在图上进行路径方案初选，确定2-3个路径方案。
3）对现场进行勘探、测量，绘制线路的路径图。
4）依据工程所处的地理条件、气象条件等实际情况，来选择杆塔型式。
5）根据以上资料开列设备材料清册。
6）根据设计资料，套用现行定额、计费程序，编制工程预算书。
7）对方案进行技术经济对比分析，确定最佳方案。
8）对确定的最佳方案进行资料完善、整理，形成全套设计资料。
9）线路设计中，路径选择是最重要的工作，线路路径一般有多条可供选择的路径，路径短的方案可以节约材料，但路径较长的方案可能施工、运行维护较容易，因此，经常需要对各方案进行技术经济分析，确定最优方案。
2配电网工程勘测定位对于新建、改造移设、线路及延长线路，可直接用标杆三点一线进行目测定位此种方法现场比较适用。
测试方法如下：1）如果线路是一条直线，可在线路一端树立一醒目的标志花杆，同时在另一端也同样树立一垂直标杆，观测者站在垂直标杆前的地方，使观测者的眼睛、始端标杆、终端标杆成一直线。
2）沿着这一直线利用皮尺或测绳，按照规定档距数值测定距离，参考地形树立标杆，由观测者利用三点一线的道理，用手势、旗语或对讲机指挥，使标杆左右移动，最后位于这条直线之中。
3）这根标杆的位置就是杆位，可钉上标桩，然后再倒换使用这根标杆，照样顺次测量其他杆位。
10kV配电线路设计方案阐述
10kV配电线路设计方案阐述对于配电线路的控制，在整个电力系统的控制中尤其重要。
在整个电力系统的有效运行过程中，配电线路的主要作用是传输和配送电能，因此配电线路的设计是否科学、合理，运行状态的优劣将直接影响到整个电力系统是否能够有效地运行。
这就要求在电力运行的管理之中，大大加强对配电线路的科学、合理设计。
1 10kV配电线路设计时需要遵循的原则在电力系统中配电线路作为重要构件，设计的合理与否直接影响着整个电力系统的正常运行，甚至会给电力企业的发展带来一定的影响。
因此在对配电线路进行设计时，要求相应的设计人员要结合实际条件，能够合理科学地利用技术，从而对配电线路进行设计。
（1）要求设计人员要遵循科学性原则，确保整个设计的科学性，以合理科学为基础进行设计，且能够在实践中有效的应用与实施；（2）在进行设计时，设计人员要对安全问题进行考虑，要使整个设计方案能够保证线路的安全性；（3）在设计时，设计人员要秉承经济性原则，尽可能地列出多种设计方案，重点要对多种设备进行列出比较，最后选择出最合适的设计方案，在保证配电线路安全的条件下，要尽可能节约成本的支出。
2 电力系统10kV配电线路设计方案分析10kV配电线路主要分布在我国农村地区，原理是采用架空线路的形式结构对其进行放射性供电。
在具体运行的过程中，10kV配电线路所涉及的过程比较复杂，内容比较繁多，因此这就要求设计人员在进行设计之前，要高度注重对设计中的每个环节进行完善，进而达到设计的科学性、合理性的标准。
10kV配电线路设计流程如下：（1）设计人员在接到配电线路设计任务后，要以配电工程所在的区域建设规划指标为依据，对配电线路的路径进行合理设计，要对配电线路的起、终点位置进行定位，且要对整个配电线路的长度进行测量。
在此步骤中，要求设计人员高度重视配电线路区域的地形、地貌特征并且要更进一步地进行调查研究，对配电线路区域的地形、地貌特征进行熟悉且要求掌握，能够熟练地绘制出相应的设计图纸，与此同时在所设计的配电线路中，相关数据要确保它的精确性。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析1. 设计标准：配电架空线路的设计应符合国家相关标准和规范，如《电力工程配电线路设计规范》等。
根据实际情况，考虑线路的可靠性、经济性和安全性，确保线路设计合理。
2. 材料选用：在设计过程中，应选择符合国家标准的合理材料，如优质导线、绝缘子、杆塔等，以确保线路的可靠运行和延长使用寿命。
3. 线路走向：在设计中，应综合考虑所在地的地理、气象等因素，选择合适的线路走向。
尽量避免线路通过高风险地段，如沼泽地、山区等，以防止自然灾害对线路的影响。
4. 杆塔选址：在设计中，应根据线路的长度、载流量和地理条件等因素，合理选择杆塔的位置和数量。
杆塔的选址应尽量避开建筑物、交通流量大的地方，以确保线路的安全运行。
5. 线路参数：在设计中，应合理确定线路的参数，包括导线截面积、绝缘子串的数量和类型、导线间距等。
这些参数的选取应根据线路的载流量和运行环境等因素，以确保线路的正常运行。
6. 施工工艺：在设计中，应考虑到施工工艺的可行性。
根据实际情况，确定合适的施工方法和顺序，确保线路能够按时完工并投入运行。
7. 线路保护设备：在设计过程中，应设置合适的线路保护设备，如开关、跳闸器等，以防止线路故障对系统的影响。
应合理设置接地装置，以确保人身安全。
8. 线路距离：在设计中，应合理确定线路之间的距离，以确保线路的运行安全。
在通行量大的地方，应增加线路之间的距离，以防止可能的交叉干扰。
9. 维护与检修：在设计过程中，应考虑到线路的维护和检修。
合理确定杆塔的高度和距离，以便维护人员能够方便地进行线路的检修和维护工作。
10. 环境保护：在设计过程中，应考虑到线路对环境的影响。
合理选择杆塔的材料和涂层，以减少杆塔的腐蚀和污染。
合理选择导线的类型和绝缘子类型，以减少对自然环境的影响。
10kV配电架空线路的设计需要综合考虑多个因素，包括线路标准、材料选用、线路走向、杆塔选址、线路参数、施工工艺、线路保护设备、线路距离、维护与检修以及环境保护等。
浅议10KV配电线路设计
浅议10KV配电线路设计摘要：随着人们用电量的增加，对电网的结构提出了更高的要求，配电线路关系着电能的输送任务，所以配电线路的安全运行关系着整个电力工程的实施和运行。
加之10KV配电线路是我国电网十分重要的组成部分，与人们的生产、生活息息相关，因此如何做好10KV配电线路设计是至关重要的，本文笔者结合工作经验，就10KV配电线路的设计进行分析。
关键词：10KV配电线路；电力设计；型式；选择一、10KV配电线路设计的一般流程10KV配电线路设计过程中受到很多因素的影响，在行设计的过程中每一个步骤都必须明确并且落实到位。
（1）接受任务，明确设计范围；（2）进行资料收集；（3）在地形图上根据已经掌握资料进行路径方案的绘制，通常我们都拟定2～3个线路方案，以供比较，择优选用；（4）进行现场勘查、测量；（5）根据气象条件、现有地形、地质以及规划部门出具的规划设计条件等实际情况选择10kV配电线路的型式；（6）进行初步设计。
包括配电线路路径的绘制，杆塔、电缆、线路设备的选型，编制设备材料表；（7）根据设备材料表，编制工程概算书。
二、10KV配电线路的型式2.1、10KV配电线路路径的选择线路路径确定是指在制定的起止点之间确定一条综合最优路线，这是配电线路设计的第一步，也是配电线路设计中最重要的环节。
在路径选择时，我们应该遵循以下六个原则：（1）与城镇规划相协调，与配电网络改造相结合；（2）综合考虑运行、施工、交通条件和路径长度等因素；（3）尽量少占或不占农田；（4）避开洼地、冲刷地带以及易被车辆碰撞等地段；（5）避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；（6）要求配电线路路径尽量短，避免迂回。
确定好路径方案之后，再从技术性、安全性、经济性以及施工方面，对各种路径方案进行综合比较，最后确定最佳、最优的方案。
2.2、10KV配电线路的型式10KV配电线路大多采用架空、电缆、架空电缆混合型式。
浅谈10kV配电线路的优化设计
浅谈10kV配电线路的优化设计摘要：电力系统设计的是否合理，是否能够发挥其应有的社会效益和经济效益，是衡量一个电力系统是否设计的重要标志。
而配电线路的安全运行关系到用电用户的安全，所以就要求配电线路的质量得到保证和经济效益得到实现。
关键词：10kv配电线路优化设计设计合理1 10kW配电线路设计应该注意的问题配电线路基本上就是两类。
一类是用来实现电能的装换、传输和分配。
第二类就是用来传输、存储和处理各种信号。
1.1 在技术方面的优化设计依照在当地建设的规划，参照电网的规划，目光放长远，找到最能满足经济性和实用性的的电路设计。
而在电气性能上要考虑：本地的天气、污染程度、风向及风力的等级等条件。
在考虑机械性能时要考虑：塔杆、金属、导线等的受力情况和稳定性。
在配电线路的线路的选择，首先要符合当地的建设规划，不能影响到当地的发展，以免还要从拉线路。
线路的设计要尽可能的短、直等。
尽量少占用耕地或者尽量靠近耕地的边缘。
还要考虑杆塔底部的地质与水文的勘察。
1.2 在安全方面的优化设计安全是电力生产的第一要素。
在10kV的电路设计中要考虑到配电线路的安全问题，首先配电线路在电气与机械性能上要满足运行时所需要的条件。
其次配电线路，要安装避雷线与接地装置。
最后，每个杆塔的距离以及线路的交叉跨越距离等方面都要考虑进去。
一般来说，用绝缘导线代替裸导线能减少由外界因素而引发的停电和安全等方面原因，但是由于资金和物资的短缺、电缆本体的难以满足输配工程所需，因此这个就不做讨论。
2 配电线路中配电装置及电器的选用2.1 配电线路优化设计中的配电装置的选用在选择屋内的电器的时候，给设备的设定的最高温度要比这个地区最高温度多五摄氏度。
而在天寒的时候，本地区的温度低于设备的最低温度要注意给设备保暖。
而对于设备适应湿度的选用原则是：对于潮湿的热带地区要采用适应湿热带地区的电器产品，对于那些亚潮湿热带的地区就可用一般的电器产品，对于那些干燥的热带地区就用耐高温的电器。
10KV架空配电线路设计
10KV架空配电线路设计架空配电线路是城市和乡村电网系统中常见的一种输电方式，通过高空悬挂的电线和支撑物来传输电力。
这种方式具有简单、经济、便于维护和改造的特点，适用于中小型配电网。
架空配电线路设计首先需要对线路的性质、负荷情况、输电距离、环境条件等进行充分的调查和分析。
接下来，通过选取合适的导线材料、杆塔、绝缘子等设备，结合地形地貌和导线的走向，进行设计与布置。
最后，进行电气计算和工程施工。
一、调查与分析1.线路性质：10KV架空配电线路一般用于城市和农村的配电网系统中，可以通过丰富的设计实践和经验来确定适用的导线、杆塔等设备。
2.负荷情况：需要考虑线路的负荷容量，包括短期负荷和长期负荷。
了解负荷变化的规律，以便正确选择导线的尺寸和负荷容量。
3.输电距离：根据实地测量，确定输电线路的长度和输电距离。
从而确定符合规范要求的传输损耗和电压降。
4.环境条件：对线路所处环境的温度、湿度、海拔高度等情况进行调查，以便正确选择合适的导线、绝缘子和杆塔。
二、设计与布置1.导线的选择：根据负荷情况和输电距离，选择合适的导线尺寸和类型。
例如，可以选择铝合金导线、钢芯铝绞线等。
2.杆塔的选择：根据导线的走向和所需的线路安全间距，选择合适的杆塔类型和高度。
通常有木杆、钢杆、混凝土杆等。
3.绝缘子的选择：根据环境条件和导线电压等级，选择合适的绝缘子材料和耐电压等级。
通常有瓷质绝缘子、玻璃绝缘子等。
4.线路布置：根据地形地貌和导线走向，合理布置杆塔位置和线路走向。
保证线路的安全性和经济性。
三、电气计算1.线路电阻计算：根据选择的导线类型和尺寸，计算线路的电阻。
确保线路的输电损耗满足规范要求。
2.线路电容计算：根据导线与地面的距离、导线间的距离、导线直径等参数，计算导线的电容。
以保证线路的绝缘性能。
3.线路电感计算：根据导线的长度、导体材料、导线间的距离等参数，计算线路的电感。
以保证线路的稳定运行和抗干扰能力。
四、工程施工1.杆塔安装：根据设计要求和现场条件，合理布置杆塔的位置和高度。
浅谈10kV配电线路设计技术
浅谈１ ０ ｋ Ｖ配电线路设计技术
邓建 良 广东电网公司惠州惠阳供电局
Ｉ 摘要 】 随着电力供应的日 益增长， 社会 经济 的高速 发展 ， ｌ ０ Ｋ Ｖ 供配 过施 工、 运行 考验过 的成熟杆塔 型式。 在选 择杆塔型式 的时， 必须说 明 采用直线杆塔或承力杆塔型式的理由， 包括各种杆塔型式的特点、 使用 混 凝土 量、 适用地 区等技 术经济指标 ， 综合考虑基 础及线 路 占用 直接肩负着向广大电力用户 提供 电能的重任 ， 实施 电力传输 的前提和保障要 钢材 、 从 配电线路 的设计着手， 设计质量的好坏直接 关系到线路工程建设的经济 走 廊等 因素后 ， 对技 术经济进行 综合 比较 ， 优选 杆塔型式 。 受 力杆如 转 Ｔ接、 耐 张杆， 如果 打拉线受 限 ， 可以考虑钢 管塔 ， 钢 管塔 基础一 般 效益、 环境 效益 、 社会 效益。 本文总结了 多 年来１ ０ ｋ Ｖ 配电网 设计、 施 工中的 角、 经验 和教训。 论述 了配网结构的总体规 划， 馈 线自 动化 、 杆塔、 导线等设备 有两种， 即深埋式和浅埋式。 一般设计采用浅埋式， 开挖面积较大， 在 的选型和设计原则及铁塔基础的施 工方法。 位 置受限 的城 区不便施 工。 我们选 用深埋式 灌注 桩 基础 。 直径 １ ． ５ ｍ左 右。 施工时采用人工开 挖， 实践证明既经济实用 ， 又不需 其它配套设备， 【 关键词 ｌ １ ０ ｋ ｖ 配网线路结构； 线路走 廊； 线路 相序 ； 导线选择 无噪音， 无 污染 。 深埋灌注桩铁 塔基础和人 工开挖的施 工工艺在城区应 随 着我 国供 配 电 网络 的建 设 和发 展 、 全国供 用 电量 迅 速增 长 、 广泛推 广ａ １ ０ ＫＶ ￣ ． 配 电任 务越来 越 重。 目前 ， 我们 局 的配网网架及设 备的健 康水 六． 金具 ． 绝缘子选择 绝缘架空线用的新型金具较多， 如耐张线夹的型式就有楔式、 螺 平还存 很多的不足， 每 年省公司都会投 资大量 的资金 对局的农 网和城 网 材 料有铝 合金 、 铸钢， 可根 据具 体情况合 理选 用 ， 但 应注意 校验 进行 改造 ， 通过 多年对 １ ０ ｋ Ｖ配网线路 的改造 和实践 ， 我们 总结 丰富 的 栓式 ， 经验 和教 训 ， 下面 我将对 ｌ ０ ｋ Ｖ 配网结构 的总体 规划 、 线路相序 导 线、 握力。 节能 型金具虽一 次性投 资较大 ， 但从长远 来看 还是合算 的 ， 应 优 选选 用。 在选用金 具时 注意选 用配 套绝缘 罩 。 复合绝缘 子， 重量 轻 ， 防 杆塔、 线路 馈线 自 动化开 关的选择等进行详细 的论 述 。 污闪， 施 工方便 ， 减 少运行维护工作量 ， 应优先选 用。 因绝缘 线雷击后易 一 １ ０ ｋ Ｖ Ｅ网线路结构 随 着客户对供 电可靠性 要求的 提高 ， 原来 辐射状 单 电源 的结 构已 断线 ， 故在 架空绝缘 线路中应优先选 用防雷绝缘子。 不适 应客户的要求 ， 可 以采用双 电源 并行， 客户双电源 进线加 备 自 投 的 七 ｌ Ｏ ｋ Ｖ 配网馈线自 动化设备的选择 方式， 但其投 资高， 客户备 自投改 造量也大 ， 不适 应 当前一 般城镇 的应 目前配 网自动化设 备功能 强大， 技 术含 量高 ， 投 资也高 ， 适用 于大 馈线 自 动化 相对来说 能满 足一 般县 级城镇需 要 ， 经济实用 ， 易 用。 另一种 方式是 两条从不同变电所（ 电源 点） 出线的配电线路在终 端用 中城 市 联 络开 关联 络， 中间用分段开 关分段（ 电缆线路 用环网柜） 。 正常时联 络 于升级， 宜在一般县级城镇推广使用。 馈线 自 动化大体分两种类型， 电 开关断开， 分段开关合上； 故障时 ， 自 动 切除故障 段， 非故障 段从另一变 压一 时 间型和 电流型 。 电压 一 时 间型 ， 由变电所断路 器和线 路上 的分段 器构成 ， 当线路发 电所供 电。 分 段开关数 量可根 据线 路长短 ， 配变 多少 来配置 ， 分 段开关 变电所跳闸 ， 线路 失 电， 各 分段器跳闸 ， 断路 器重合后各分段 越多， 故障时停电用户越少， 运行越灵活， 但切除故障时间越长， 造价越 生 故障时， 器顺序延 时重合， 合闸到故 障段 时， 断路 器又跳 闸， 故障 段两端 的分 段 高。 这 种方式投 资少、 见效快 ， 广泛 适用于县级城镇。 器被 闭锁 ， 再重合时 ， 正常段恢复送 电。 故障 段以 后的正常段 由联 络开 ＝． 线 路走 廊 ‘ 线路 走廊应与建 设局 等有关 部门协商确 定 ， 一 般 宜在人行 道树的 关闭合后从 另一变 电所供 电。 位置（ 人行道上， 距路沿石０ ． ５ ｍ） 沿城市道路架设， 如果条件受限也可在 该 方 案优 点 是 ： 逻 辑 简单 ， 判 断 准确 ， 免维 护 （ 可达１ ５ 年免 维 护 绿化带 位置架设 。 我们主干线路选 在南北道 路西侧人行 道树位 置， 分支 期） ， 有 可靠的运 行经验 （ ３ Ｏ 余年） ， 不需蓄电池。 线路选 在东西 道路北侧ቤተ መጻሕፍቲ ባይዱ行 道树位置 。 这样 比较 美观大方， 不与通讯 线 电流型： 该方案发生故障时变电所的断路器跳闸， 同时各分段开关 路干扰 。 在满 足技术 条件的要求下 ， 杆 塔位 置要离开路 １ ： １ ， 不宜正 对房 将电流参数传送 至子 （ 主） 所， 子（ 主） 所根 据各分 段开关传来 的电流参 门口， 以便 顺利施工。 线路建设中双回同杆 架设节省走廊 ， 也比较经济， 数， 算 出故障 段的位 置， 发 出指令， 将故障 段两端 的开关 闭锁在分 闸位 而 且故 障时切 除 故障 段所停 的客户数 量较 少， 故在负荷较 密集的 路段 置， 恢复非故障 段的供电。 该方案 的特点是 ： 需要通讯 通道 （ 光缆 ） 、 子（ 主） 所。 有些 厂家介 宜 采用双回同杆架设 线路， 以 道路为分界线 ， 路左侧用左侧线路 供电， 绍该 方案 不如 电压一 时 间型造 价高， 通信 中断时 自动转 换为 电压一 时间 路右侧用右侧线 路供电。 在负荷较小 的道路段宜架设单 回线路 。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析随着城市化进程的加快，电力需求不断增长，配电线路作为电力输送的重要组成部分，也受到了越来越多的关注。
在10kV配电线路设计中，架空线路是一种常见的输电方式。
本文将从线路走向、材料选用、线路布局、结构设计等方面进行要点分析，为相关从业者提供一些参考。
一、线路走向1.地势条件：在进行10kV配电架空线路设计时，需要对线路所处地势进行充分的考虑。
在设计中需要避免或适当考虑遇到山区、水域、高压输电线路等情况，特别是要避免与其他电力设施、农田、居民区等发生碰撞或影响。
2.线路长度：线路走向需合理规划，避免过长或过短的情况发生。
过长的线路会造成线损增加、电压下降等问题，而过短的线路则会增加建设和维护成本。
3.环境影响：线路走向设计还需考虑周围环境对线路的影响，如考虑到植被、土壤类型、气候条件、自然灾害等因素。
二、材料选用1.导线选用：在10kV配电架空线路设计中，导线是重要的组成部分。
在选择导线时需考虑导线的导电性能、机械强度、抗腐蚀性能等。
同时需要综合考虑导线的成本、维护成本和使用寿命等方面。
2.绝缘子选用：绝缘子在架空线路中起着支撑和绝缘作用。
选用时需考虑绝缘子的机械强度、耐候性、耐电性能等因素，确保线路安全可靠。
3.杆塔选用：杆塔作为线路的支撑结构，需选用合适的材料和结构。
在山区或沼泽地等特殊地形中，需要选用相应的特殊材料，以适应不同的环境条件。
三、线路布局1.平行线路：为防止电磁干扰和故障传播，平行的线路需尽量减少相互影响。
在设计中要避免平行线路之间距离过短，以减少潜在的影响。
2.交叉线路：交叉线路的设计需考虑多个线路的相互影响以及潜在的干扰。
在设计中需要合理规划线路的高度、间距和交叉方式，避免产生故障。
3.线路间距：在对线路进行布局时，需要考虑线路的间距。
要尽量避免不同线路之间的电流干扰和相互影响，保证线路的安全运行。
四、结构设计1.线路抄留设计：在10kV配电架空线路设计中，线路的抄留设计是十分重要的一环。
浅谈电力工程中10kV配电线路设计
浅谈电力工程中10kV配电线路设计摘要：在电力工程中，对配电线路的设计是否合理，是否能够发挥出其应有的经济效益和社会效益，是当前衡量电力工程是否成功的一项重要标准。
配电线路的设计是否合理，造价是否均衡等因素，都影响着供电企业的健康运行，因此，本文主要论述了1Okv配电线路设计的技术要点。
关键词：电力工程；10kV配电；线路设计随着经济建设的快速发展，人民生活水平的不断提高，电力客户对电能质量的要求也越来越高。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
一、10kV配电线路设计概述1.电力系统主要由负荷、发电厂、变电站，输电线路和配电线路等构成。
通过这个系统中的各个部分之间的配合，来保证电能输送到用户手中。
电力产品并不像其余的商品一样是将生产和销售分开的，而是在电力产品生产的同时也完成了销售工作，因此我们必须提高整个电力系统的安全性，来保证整个电力系统的稳定运行和经济效益。
配电线路是整个电力系统的关键部分，它的好坏将会影响整个电力供电系统，因此我们必须要对整个电网进行优化配置，来提高安全性和效益。
10kV的配电线路大多是采用架空线或者以架空线为主的混合模式的架设形式，一般来说是放射性供电方式。
2.线路设计的一般流程。
配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位。
第一，在接受任务之后，对线路起点、终点和导线截面进行明确。
第二，掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
第三，根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
第四，根据设计列出所需设备材料的清单，套用现行的定额、计费程序编制工程预算。
二、电力工程中10kV配电线路设计1.配电装置选择（1）首先要对工程的所在地的天气情况进行摸底工作。
知道最热月的最高平均气温、日最高平均气温和最冷月的平均气温、日最低平均气温，然后根据得到的数据进行裸导体和设备的选择。
10kV配电线路设计分析探讨
10kV配电线路设计分析探讨【摘要】设计是工程建设的灵魂，在工程建设中起着至关重要的作用。
本文从10kV配电线路设计流程、配电设备选择、路径选择与勘测、线路初步设计等方面进行分析探讨，为电力建设施工提供可靠的依据。
【关键词】10kV ；配电线路；设计；分析探讨1.引言10kV配电网是电力系统的重要组成部分，实施配电工程项目建设要从配电线路的设计着手，设计质量的好坏直接关系到线路工程建设的经济效益、环境效益、社会效益。
2.10kV配电线路设计流程配电线路的设计受多方面因素的影响，在进行设计时要将每个步骤都确切地落实到位。
（1）明确线路起点、终点、导线截面。
（2）根据已有的资料在图上对路径方案进行初选，确定2-3个方案。
（3）对现场进行绘制路径图、测量、踏勘。
（4）根据线路导线截面、转角及现场地形、气象条件、档距、地质等实际情况，确定杆塔型式。
（5）根据以上资料列出设备材料清册，根据设计资料，套用现行定额，编写工程预算书。
（6）通过对比分析，确定最佳方案，并对最佳方案进行资料完善、整理，形成全套的设计资料。
（7）在线路设计中，选择路径是最重要的工作，线路路径通常具有多条供选择的路径，路径短的方案可以节约材料，但路径较长的方案在施工、运行维护方面比较容易。
因此，需要经常对不同的方案进行技术经济分析，确定最优方案。
3.10KV配电设备的选择（1）设备技术先进，不使用淘汰的产品，设备工作可靠性高，经过长期实践和考验合格。
（2）设备经济性好，性价比高，节约建设工程投资又不会增大年运行费用。
（3）设备小型化，减少占地面积，减少空间高度，可以再建筑物主体内安装使用。
（4）设备无油化，无消防隐患；免维护，免定期试验，可节省大量人力物力和避免停电做实验。
（5）布置在工业区与居民区内的设备，其噪声应符合现行国家标准《工业企业噪声控制设汁规范》和《城市区域环境噪声标准》的规定。
4.路径选择与勘测4.1 配电线路的路径选择路径选择时应符合以下要求：（1）要结合当地发展规划，尽量少占农田，以便于机械化耕地。
浅谈10kv配电线路设计
浅谈10kv配电线路设计随着我国电力自动化事业的发展，电网规划、建设与改造工程的实施，10 kV 配电线路的质量好坏直接影响电力系统的安全、可靠运行，影响供电企业的经济效益。
本文作者结合实际工作介绍了配电线路设计的各个过程进行分析，并对线路设计的技术要点进行论述。
标签：10kv配电;线路设计0 引言在目前的配电线路结构设计中，是随着客户供电可靠性要求而开展的，将原来辐射状的单一电源结构转变成为双电源并行的新结构的模式。
但是在具体的工作中，大多双电源并行都是由客户自行使用的方式，这不仅造成投资成本高、改造严重，而且还无法满足区域经济未来发展的需要。
10 kV配电线路是电力系统的重要组成部分，提高10 kV线路的设计要求，可以提高整个电力系统的供电可靠率。
10 kV线路点多、面广、线长、路径复杂、设备健康状况参差不齐，受气候条件、地理条件、外部环境的影响较大，又直接连接客户端，供用电情况复杂，这些都直接或间接影响了配电线路的安全、可靠运行。
1配电线路设计的一般流程总的线路编制由设计依据、线路走径和工程概况三部分组成。
线路的设计依据从设计的基本原则出发，要符合当地的实际情况，并按照相关文件的规定和设计的路线严格执行，列出工程设计各方面包括任务书，签订的设计合同，审批文件和审批编号等。
路径的设计方案要从路径的长度上进行选择，从交通条件，地形地势、水文地质等条件，气象条件，矿物森林资源等各个方面说明该路径方案的优势，通过分析计算比较，找出最佳的线路走径方案。
工程概况包括了设计线路的方方面面，通过工程概况可以了解整个工程的运行状况。
配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位。
①在接受任务之后，对线路起点、终点和导面截面进行明确。
②掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
③根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
浅谈对10kv配电线路设计的探讨
浅谈对10kv配电线路设计的探讨【摘要】在配电线路设计阶段，就要对各个部分进行合理的安排和配置，配电线路的安全运行关系着整个电力工程的实施和运行。
文章简要地针对配电线路设计的各个过程进行分析，主要对线路设计的技术要点进行论述。
【关键词】配电线路设计要点电力工程10kv发电厂、变电站、输电线路、配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路的设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
近年来，在配网工程建设和改造中，10kv配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性的供电方式。
1 线路设计的一般流程配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位。
（1）在接受任务之后，对线路起点、终点和导面截面进行明确。
（2）掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
（3）根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
（4）根据设计列出所需设备材料的清单，套用现行的定额、计费程序编制工程预算。
（5）对各个方案进行技术经济的对比，确定最佳的方案。
并对其进行整理完善，形成全套设计资料。
2 配电线路设计要点分析2.1 配电装置的选择（1）在选择裸导体和电器的时候，环境温度要符合要求，即最热月的平均最高温度为最热月日最高温度的月平均值，要取多年的平均值。
在选择屋内裸导体和其他电器的时候，如果该处没有通风设计温度的资料，最高温的设定要在最热月的平均最高温的基础上加5℃。
当温度低于仪表电器的最低允许温度时，要加强保稳措施，防止冰雪事故的发生。
另外隔离开关设置的破冰厚度要大于最大的覆冰厚度。
小议10KV配电线路设计
小议10KV配电线路设计随着现代社会经济的发展和人民对生活质量要求的不断提高，供配电系统内部对配电线路规划设计方面的关注度也越来越高。
10kV配电线路设计是配电线路设计的重要组成部分。
因此，如何不断地优化10kV配电线路规划设计，满足社会和人民的需要，就成为了电力领域的重要工作之一，具有相当的重要性。
二、10kV配电线路规划原则10kV配电线路规划的原则主要有：（一）注意接线和开关设置主接线宜采用单母线或分段单母线当供电连续性要求较高，不允许停电检修断路器或母线时，可采用双母线接线。
10kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
（二）注意安全设置在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。
向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分断能力和频繁操作性能的断路器。
10 kV母线的分段处，宜装设断路器，但在一些特殊情况下，也可装设隔离开关或隔离触头组。
10kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器，另一侧装隔离开关或负荷开关，如两侧供电可能性相同，宜在两侧均装设断路器。
变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。
架空进出线上的避雷器回路中，可不装设隔离开关。
每段高压母线上应装设一组电压互感器。
电压互感器应采用专用熔断器保护。
三、10KV配电线路设计常见问题（一）设计方案问题10kV配电线路的施工设计方案质量高低，能够直接影响10kV配电线路的建设效率和使用效益。
如果设计方案设计不科学不规范，就会大大削弱配电线路的使用寿命和使用效果。
此外，配电线路的运行也会受到雷电、温度等环境因素的影响，如果设计方案对这方面考虑不足，就会直接影响配电线路的安全。
（二）人为操作问题10kV配电线路在进行铺设时往往具有一定的长度，因此10kV配电线路的铺设位置常常选定在较为偏远的地区。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析随着城市化进程的加快和人们对用电需求的不断增长，10kV配电架空线路的规划和设计变得越来越重要。
在城市和乡村，我们都能看到这些线路在居民区和工业区之间穿梭，向用户提供稳定的电力。
10kV配电架空线路的设计要点显得尤为重要。
下面我们来分析一下这些设计要点。
一、线路走向和规划1. 线路走向在进行10kV配电架空线路的设计时，首要考虑的是线路的走向。
配电线路应该尽量避开居民区、商业区等人口密集地带，以减少对人民生活的影响。
对于工业区等特殊区域，要根据具体情况进行规划，确保线路稳定、安全地供电。
2. 规划在进行线路规划时，需要考虑到未来城市规划和发展的需求。
要充分考虑设施的生命周期和未来的扩建需求，确保线路的可持续发展。
二、线路材料和设备选择1. 杆塔和绝缘子在配电架空线路设计中，选择合适的杆塔和绝缘子是至关重要的。
杆塔应该具有足够的承载能力和抗风能力，同时要考虑抗震、防腐等特性。
绝缘子的选用应根据线路的电压等级、气候条件等因素进行选择，确保绝缘子具有良好的绝缘性能。
2. 导线和地线在选择配电线路的导线和地线时，需要考虑导线的导电性能、耐腐蚀能力、散热性能等因素，地线的选择更应根据地质条件和导电能力进行选用。
三、线路敷设和维护1. 线路敷设在进行线路敷设时，要确保线路距离地面的高度符合要求，保证线路的安全性和稳定性。
同时要考虑到线路的交叉、分支以及终端接头的设置，确保整个线路系统的完整性和连续性。
2. 线路维护随着线路的使用，定期的维护和检查变得尤为重要。
定期检查线路的杆塔、绝缘子、导线等元件的状况，及时发现和修复潜在的安全隐患。
对于线路周边的植被、动物等情况也要及时进行清理和防护，以确保线路的正常运行。
四、安全防护1. 防雷和防汛在城市和乡村的天气条件下，雷击和洪水等天灾是不可避免的。
在设计10kV配电架空线路时，要考虑到防雷和防汛措施。
线路应采用防雷杆、避雷线、避雷绝缘子和防汛设施等措施，确保线路在极端天气条件下的安全运行。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析随着城市化进程的推进，配电网络的建设变得越来越重要。
10kV配电架空线路作为城市配电网络的重要组成部分，其设计要点的把握对于确保电力安全供应至关重要。
本文将针对10kV配电架空线路的设计要点进行分析，以期提供一些有关设计的思路和参考。
1. 线路的选址和布置10kV配电架空线路的选址和布置需要考虑以下几点：地理环境、土地使用情况、需供电区域、电力负荷以及线路的布线方式。
选址时应尽量选择地势平坦、交通便利、空地资源丰富的区域，避免在低洼地带或易受自然灾害影响的地区布置。
布置时要注意线路的排列和距离，保持与周边建筑物和设施的安全距离，避免线路过于密集或与其他设施发生干扰。
2. 跨越物的设计10kV配电架空线路在设计中经常需要跨越公路、河流、铁路等物体。
跨越物的设计要点包括：选择合适的跨越方式（如杆塔、导管、缆槽等）、确定跨越物的高度和宽度、选用合适的材料和结构、设计牵引线等。
设计时要充分考虑跨越物的强度、稳定性和安全性，满足相关规范和标准的要求。
3. 架空线的选用和布置10kV配电架空线路的架空线选用和布置需要考虑以下几点：导线的类型（如裸导线、绝缘导线）、导线的截面积、导线的材料和机械强度、导线的距离和高度、导线的绝缘和防震设计等。
选用时要考虑导线的导电性能、耐腐蚀性能、绝缘性能和机械强度等因素，满足电力负荷和在线损耗的要求。
布置时要保证导线的安全距离、导线之间的绝缘距离和地面的安全距离，避免导线之间和导线与周围物体之间的相互干扰。
4. 设备和保护装置的选择10kV配电架空线路的设备和保护装置的选择要点包括：变压器、开关设备、断路器、避雷器、隔离开关、保护装置等。
设备的选择要考虑负荷容量、运行可靠性、经济性和维护便利性等因素，满足配电网的供电要求。
保护装置的选择要考虑过电流保护、短路保护、接地保护等功能，确保线路的安全运行。
5. 维护和检修10kV配电架空线路的维护和检修是确保线路安全运行的关键。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析一、引言配电架空线路是配电网中的重要组成部分，承载着将电能从主变压器输送到用户终端的重要任务。
合理、安全、可靠的设计是保障电能稳定供应的关键。
二、设计要点分析1. 线路选线在进行10kV配电架空线路的设计时，需要根据实际情况选择合适的线路走向。
要考虑周边环境因素，如建筑物、河流、道路等，以确保线路的通行性和安全性。
2. 线路布置线路布置直接影响到线路的运行性能和周围环境的安全。
在进行线路布置时，需要遵循以下原则：（1）尽量避免线路与建筑物、树木等物体的接触，以防止电弧跳闸等事故发生；（2）保持线路的距离，以防止相间短路和电弧跳闸等事故的发生；（3）合理设置支柱和导线夹等附件，以保证线路的牢固性和安全性。
3. 导线的选择导线是配电架空线路的核心部分，其质量直接关系到线路的运行性能和可靠性。
在进行导线的选择时，需要考虑以下因素：（1）导线的截面积应符合负荷要求，以确保线路能够传输足够的电能；（2）导线的材质应具有良好的导电性和耐电击能力；（3）导线的外保护层应具有良好的耐候性和绝缘性，以防止外界环境对导线的影响。
4. 支柱和悬垂装置的设计支柱和悬垂装置是线路的重要组成部分，在设计中需要注意以下问题：（1）支柱的材质应具有足够的强度和耐腐蚀能力，以保证线路的牢固性；（2）支柱的高度和间距应根据线路的负荷和走向进行合理确定；（3）悬垂装置应具有良好的绝缘性能和耐候性，以防止绝缘子串飞等事故的发生。
5. 线路的绝缘设计绝缘设计是保证线路运行安全的重要环节。
在进行绝缘设计时，需要根据线路的工作电压和负荷要求，选择合适的绝缘子、绝缘距离和绝缘层厚度，以确保线路的绝缘性能能够满足要求。
6. 接地设计接地设计是配电架空线路中的重要环节，可以有效地保护线路和用户设备的安全。
在进行接地设计时，需要根据线路的负荷和土壤的电阻率等因素，选择合适的接地装置和接地方式，以确保线路的接地电阻符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅议10KV配电线路设计
发表时间：2018-06-20T10:35:34.360Z 来源：《电力设备》2018年第4期作者：吕庆瑞
[导读] 摘要：随着人们用电量的增加，对电网的结构提出了更高的要求，配电线路关系着电能的输送任务，所以配电线路的安全运行关系着整个电力工程的实施和运行。
（国网山东省电力公司青岛市黄岛区供电公司山东青岛 266000）
摘要：随着人们用电量的增加，对电网的结构提出了更高的要求，配电线路关系着电能的输送任务，所以配电线路的安全运行关系着整个电力工程的实施和运行。
加之10KV配电线路是我国电网十分重要的组成部分，与人们的生产、生活息息相关，因此如何做好10KV配电线路设计是至关重要的，本文笔者结合工作经验，就10KV配电线路的设计进行分析。
关键词：10KV配电线路；电力设计；型式；选择
一、10KV配电线路设计的一般流程
10KV配电线路设计过程中受到很多因素的影响，在行设计的过程中每一个步骤都必须明确并且落实到位。
（1）接受任务，明确设计范围；（2）进行资料收集；（3）在地形图上根据已经掌握资料进行路径方案的绘制，通常我们都拟定2～3个线路方案，以供比较，择优选用；（4）进行现场勘查、测量；（5）根据气象条件、现有地形、地质以及规划部门出具的规划设计条件等实际情况选择10kV配电线路的型式；（6）进行初步设计。
包括配电线路路径的绘制，杆塔、电缆、线路设备的选型，编制设备材料表；（7）根据设备材料表，编制工程概算书。
二、10KV配电线路的型式
2.1、10KV配电线路路径的选择
线路路径确定是指在制定的起止点之间确定一条综合最优路线，这是配电线路设计的第一步，也是配电线路设计中最重要的环节。
在路径选择时，我们应该遵循以下六个原则：（1）与城镇规划相协调，与配电网络改造相结合；（2）综合考虑运行、施工、交通条件和路径长度等因素；（3）尽量少占或不占农田；（4）避开洼地、冲刷地带以及易被车辆碰撞等地段；（5）避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；（6）要求配电线路路径尽量短，避免迂回。
确定好路径方案之后，再从技术性、安全性、经济性以及施工方面，对各种路径方案进行综合比较，最后确定最佳、最优的方案。
2.2、10KV配电线路的型式
10KV配电线路大多采用架空、电缆、架空电缆混合型式。
终条数、施工条件及初期投资等因素确定，可采用以下敷设方式：（1）直埋敷设。
适用于市区人行道、公园绿地及公共建筑间的边缘地带。
当条件受限制，应采取防止电缆受损的保护措施。
沿电缆路径，直线间距100m，转弯处或接头部位，应有电缆标志牌或标志桩。
（2）沟槽敷设适用于不能直埋且无机动车负载的通道。
（3）排管敷设适用于电缆条数较多，且有机动车等重载的地段。
（4）隧道敷设适用于变电站出线及重要街道电缆条数多或多种电压等级电缆线路平行的地段，隧道应在道路建设时统一考虑，独立建设或与城市其他公用事业部门共同建设使用。
（5）电缆路径需要跨越河流时，尽量利用桥梁结构。
（6）水下敷设方式需根据具体工程特殊设计。
2.2.2 杆塔的架设。
排杆定位是配电线路设计中十分重要的一项工作，需要设计人员现场勘察，根据现场实际地形、地貌、地物、地质等情况，合理布设、科学安排。
在进行杆塔架设的时候，应考虑线路档距。
目前，导线采用架空绝缘导线，档距不宜超过50m。
排杆方法：（1）在平面图上首先确定线路首端杆、终端杆、耐张杆、转角杆的位置。
（2）根据首端杆、终端杆、耐张杆、转角杆的位置就将线路分成了几个直线段，然后测出每个直线段的长度，均匀分配档距。
需注意的问题：①在排杆时，可能会将杆塔排在小区的大门、单位的大门、道路中间，这时，应根据经济、安全的原则有计划地将档距适当地放大或缩小，以便于杆塔得到充分利用。
②在排杆时，如遇到与其他线路的交跨，应考虑交跨距离。
杆塔定位后，还必须进行以下校验：（1）杆塔荷载校验。
一般只要实际地水平档距和垂直档距小于各自的设计档距，即可认为杆塔荷载校验合格。
（2）杆塔上拔校验。
要是在杆塔定位时某一直线杆的悬点位于相邻两侧杆塔悬挂点之下时，应进行上拔校验。
（3）导线风偏后对地及其他凸起物净距离的校验。
（4）邻档断线时交跨距离间隔的校验。
（5）耐张绝缘子串倒挂校验。
三、10KV配电设备的选择
3.1、10KV电缆配电线路
3.1.1 电缆选择：电缆芯材料采用铜芯，采用三芯缆，电缆主绝缘采用YJV22-8.7/15交联聚乙烯电缆外护套采用聚氯乙烯外护套；采用干式交联和内、外屏蔽层与主绝缘三层同时挤出的电缆。
3.1.2 电缆附件的选择：电缆头采用10KV冷缩头。
电缆终端头采用户内敞开式终端，户内电缆终端头外绝缘泄漏比距应≥2.5cm/KV。
架空电缆终端头采用户式终端，户外电缆终端头外绝缘泄漏比距应≥2.8cm/KV环网柜采用插拔式终端。
电缆终端的机械强度，应满足安置处引线拉力、风力作用的要求。
3.1.3 电缆保护管选择：穿越路面一般采用MP路面以上及部分采用钢管，其余采用PVC-C管。
3.1.4 在10KV配电线路的始端和末端可新建环网柜，电缆分段处可采用高压分接箱。
3.2 10KV架空配电线路
3.2.1 杆塔的选择：根据种类分可分为：直线杆、耐张杆、转角杆、终端杆。
直线杆是杆塔中最简单也是受力最轻的，正常只承受导线的重力，不承受水平力。
直线段经一定的距离必须设置耐张杆，耐张杆的作用主要是承受导线的水平拉力，以确保直线段上一定的弧垂。
根据架设线路的回数分可分为：单回杆、双回杆、四回杆。
城市配电线路原则上不采用带拉线的杆塔，转角杆、耐张杆宜选用钢管杆或高强度钢筋混凝土杆，小转角杆、直线杆可选用钢筋混凝土杆，杆塔的选型要与城市环境相协调。
农村配电线路宜采用水泥杆，转角、耐张水泥杆加装拉线装置，个别经济发展较快乡镇障碍物多、电力通道拥挤时，可适量使用高强度钢筋混凝土杆或钢管杆（塔）。
因此，我们在设计时应该遵循“方便施工、节约造价、安全运行”的原则，因地制宜，选用适合的杆塔类型。
3.2.2 架空导线的选择：目前，在配电网的建设和改造中，普遍使用JKLYJ架空绝缘导线。
和普通的架空裸导线相比，架空绝缘导线具有很多优点：首先它具有更好的绝缘性能，其次防腐蚀性能好、受氧化程度小、有效延长线路的寿命，再者防外力破坏的能力强。
此外还要合理地选择架空绝缘导线的截面，以满足发热条件、电压损失条件、机械强度要求、保护条件等。
3.2.3 架空导线排列方式的选择：导线在杆头上的布置形式大体上可以分为三类：垂直排列和三角形排列。
单回配电线路采用三角形排列，双回配电线路采用垂直排列，四回配电线路采用上下两层双三角形排列。
同时还要注意导线线间、层间的距离。
3.2.4 横担、金具、绝缘子的选择：为了保证横担有足够抗弯矩强度，10kV配电线路采用规格不小于L63×63×6cm的角铁横担，横担的长度根据所采用的杆型配合使用，钢材的横担和附件应采用热镀锌。
直线杆采用PS-15/5针式绝缘子，耐张杆采用的是两个U70C悬式绝缘子组成的绝缘子串。
3.2.5 拉线的选择：拉线应采用镀锌钢绞线，其截面应按受力情况计算确定，且不应小于35mm，其强度设计安全系数应大于2.0。
空旷地区配电线路连续直线杆超过10基时，宜装设防风拉线。
拉线棒的直径应根据计算确定，且不应小于16mm。
拉线棒应热镀锌。
3.2.6 防雷措施：配电线路上设备的防雷措施应选用金属氧化锌避雷器HY5WS-17/50，以避免雷电冲击沿高压线路侵入线路上的设备。
四、结束语
10KV配电线路的安全、稳定运行，密切关系到人们正常的生产、生活等。
设计是配电线路建设最为关键的一个阶段，也是一项极为复杂，综合性特别强的工作，这就要求我们设计人员不但要熟练掌握专业知识，还必须具备丰富的现场实践经验，尤其是需要设计人员反复的现场勘测，分析研究各种资料，综合考虑各种影响因素，通过多方案选择，确定一个经济合理、技术可行、运行安全的方案。
参考文献：
[1]黄小兵.10KV配电线路设计技术要点分析[J].中小企业管理与科技（下旬刊），2011，（7）.
[2]吕绍萍.综合分析架空电力线路设计[J].广东科技，2008，（14）.。
