电风扇控制器
电风扇控制器原理
电风扇控制器原理嗨，朋友们！今天咱们来聊聊电风扇控制器的原理，这可真是个特别有趣的东西呢。
我有个朋友叫小李，有一次他的电风扇出毛病了，控制器怎么按都不听话。
他跑来问我：“你说这电风扇的控制器到底是咋工作的呀？怎么就突然不好使了呢？”我就跟他说啊，这得从电风扇控制器的基本结构说起。
一般来说，电风扇的控制器就像是一个小小的指挥官，指挥着电风扇的各种动作。
它里面最主要的部件有好几个呢。
比如说，有一个叫电位器的东西。
这电位器啊，就像是一个可以滑动的小滑梯。
你看啊，当你转动电风扇的调速旋钮的时候，就好像是有个小小孩在这个滑梯上滑动呢。
这个滑动的过程呢，其实就是在改变电阻的大小。
电阻这东西，就像是道路上的障碍物。
电阻越大，电流通过的时候就越费劲，就像你在路上遇到好多大石头，走得就慢。
在电风扇里呢，电流通过这个有不同电阻的电路，就会让电风扇的电机转得快或者慢。
这就好比你骑自行车，在平地上没什么阻碍，你就骑得快；要是路上坑坑洼洼的，你骑起来就费劲，速度也就慢了。
小李就瞪大了眼睛说：“哇，原来这么神奇呢！”还有啊，现在很多电风扇的控制器有定时功能。
这定时功能是怎么实现的呢？这里面就有一个定时器电路。
这个定时器电路就像是一个小闹钟。
你设定了多久之后关闭电风扇，就像是给这个小闹钟上了发条。
它里面有一些电子元件，这些元件会按照你设定的时间，慢慢地进行计数。
就好像小闹钟的指针在滴答滴答地走。
当计数到你设定的时间的时候呢，它就会给整个电路一个信号，就像小闹钟响了，然后告诉电风扇：“嘿，时间到啦，该停啦！”我跟小李这么一讲，他就说：“哎呀，这就像魔法一样呢！”再说说那些带遥控功能的电风扇控制器吧。
这遥控功能就更酷了。
遥控器和电风扇上的接收器就像是一对好朋友在对话。
遥控器按下按钮的时候，就会发出一种特定频率的信号，这个信号就像是一种特殊的语言。
而电风扇上的接收器呢，就像是一个懂得这种语言的小耳朵。
它接收到这个信号之后，就会告诉控制器：“嘿，主人想让风扇摇头啦，或者想让风扇加速啦。
智能电风扇控制器设计报告完整版.doc
智能电风扇控制器设计报告完整版.doc一、背景随着智能家居的兴起，越来越多的家电开始加入智能化的行列。
电风扇是炎热夏季必不可少的家电之一，而智能电风扇则在传统电风扇的基础上增加了智能化的功能，使得使用更加方便和舒适。
二、设计目标本次设计旨在开发一款智能电风扇控制器，实现以下功能：1. 手机APP远程控制电风扇开关、风速、振动等功能。
2. 后台运行功能，实时监测电风扇状态。
3. 智能风速调整功能，根据温度自动调整风速。
4. 多种振动模式选择，满足不同用户需求。
5. 安全保护功能，防止过载、过压等问题。
三、设计方案根据设计目标，本次电风扇控制器的设计方案主要分为以下几个部分：1. 硬件设计智能电风扇一般包括风扇本身、电机、悬挂架、电路控制器等部分，因此硬件设计主要是对电路控制器的设计。
电路控制器采用STM32F407核心板，主要控制风扇的马达和灯光，同时通过接口和传感器获取温度和湿度等数据。
具体的硬件接口如下：1.1 马达控制接口马达控制接口包括PWM输出口、电机转速检测口和电机电源控制口。
其中，PWM输出口控制电机的转速，电机转速检测口实时监测电机的转速，而电机电源控制口用于控制电机的开关。
1.2 温度检测接口温度检测接口采用温度传感器结构，通过IIC协议连接到主控板上，实时获取当前温度值。
1.3 人机交互接口人机交互接口主要包括显示屏接口、光线传感器接口和按键输入接口。
其中，显示屏接口用于显示当前风速和振动模式等信息，光线传感器接口可以自动调节背光亮度，按键输入接口则用于手动调节风速和振动模式等参数。
1.4 安全保护接口安全保护接口包括过载保护、过温保护和过压保护等功能。
其中，过载保护和过温保护采用自动断开电源的方式，而过压保护则采用自动降低电压的方式进行保护。
软件设计主要包括两个部分，一是嵌入式系统软件设计，二是手机APP软件设计。
2.1 嵌入式系统软件设计嵌入式系统软件设计主要采用C语言进行开发，主要功能包括：1. 马达控制模块，控制风扇的开关、转速和旋转方向。
电风扇自动温控调速器电路设计
电风扇自动温控调速器电路设计
给大家介绍一下
这是一个电风扇自动温控调速器，可根据温度变化情况自动调节电风扇的转速，电路加以调整，也可用于其它电气设备的控制。
它与电脑中主板的风扇调速一样同属于PWM脉冲调宽来调压的.所以如果主板风扇是三针的或者4针想独立调整的也可以外界这个电路来实现自动调整.这时要把热敏电阻换成一个可调电阻即可
.特别注意:调阻值时要防止电压过小而导致风扇停转.
电路工作原理：图中IC是555时基电路，与R2、R3和C2等元件构成多谐振荡器，可发出占空比可调的矩形波信号。
当温度变化时，热敏电阻的阻值发生变化，改变多谐振荡器输出方波的占空比，调节双向晶闸管VT的导通角，从而改变风扇电极两端的电压，自动调节电风扇的转速。
元器件选择集成电路IC 选用NE555时基电路，也可使用LM555和TLC555等型号。
VT为双向晶闸管，其耐压应在400V以上，额定电流应根据所控制的电风扇容量来合理选用。
电阻R1～R5可选用普通1/8或1/4W碳膜电阻器；Rt为负温度系数热敏电阻，可选常温下阻值为10KΩ左右的热敏电阻。
电容C1选用普通铝电解电容器；电容C2和C3选用涤纶电容器。
VD为稳压值为9.1V的稳压二极管。
毕业设计223微风电风扇温度控制
摘要微风电风扇温度控制主要是由温度控制电路和降压整流电源电路组成，它的主要功能是在有温度控制来启动电路，我们利用热敏电阻和555定时器来控制当温度达到了一定的温度时就会启动电路，起到了节省能源的作用。
所以，生活中越来越广泛的应用它。
这种电风扇有效地消除长时间转动、节约电能，可广泛用于生活的每个地方如养殖，花卉等所有的场所。
由于本装置采用集成电路技术，故具有电路灵敏度高、制作方便、性能可靠、成本低和耗电省等优点。
目录前言 (1)一、概述 (2)1、课题的意义 (2)2、参数要求 (2)二、电路设计与原理分析 (3)1、微风电风扇温度控制器原理图 (3)2、原理分析 (3)（1）降压整流电路设计 (3)（2）电源电路设计 (3)3、温度控制 (4)三、主要元件的选择 (5)1、二极管、稳压二极管、三极管的基本知识 (5)（1）二极管 (5)（2）稳压二极管 (6)（3）三极管 (7)（4）热敏电阻 (10)（5）单向可控硅 (13)四、处理电路 (15)1、NE555定时器结构 (15)2、NE555定时器的工作原理 (15)3、定时器应用 (16)4、555构成的单稳态定时电路 (19)五、电路的装配与调试 (20)1、检查元器件 (20)2、电烙铁的使用 (20)3、安装元器件 (20)4、调试电路 (20)六、结束语 (21)1、工作总结 (21)2、工作展望 (21)七、参考文献 (22)八、结束语 (23)微风电风扇温度控制前言当今世界在以电子信息技术为前提下推动了社会跨跃式的进步,科学技术的飞速发展日新月异带动了各国生产力的大规模提高。
由此可见科技已成为各国竞争的核心，尤其是电子信息技术更显得尤为重要，在国民生产各部门电子信息技术得到了广泛的应用。
二十一世纪是信息化的世纪，光电子技术是信息社会发展的强大推动力，因此，光电子产业一直被认为是下世纪的重要支柱产业。
特别是许多传统产业在金融风暴的冲击下纷纷不支倒地，更使微电子和光电子等高科技产业支撑经济增长的角色日益突出。

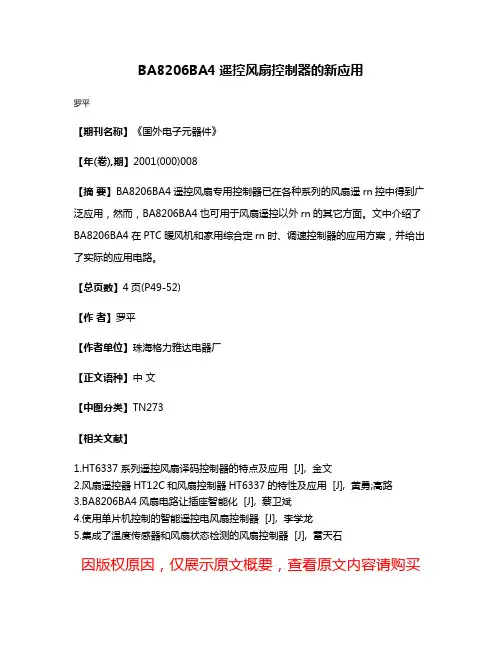

BA8206BA4遥控风扇控制器的新应用
BA8206BA4遥控风扇控制器的新应用
罗平
【期刊名称】《国外电子元器件》
【年(卷),期】2001(000)008
【摘要】BA8206BA4遥控风扇专用控制器已在各种系列的风扇遥rn控中得到广泛应用，然而，BA8206BA4也可用于风扇遥控以外rn的其它方面。
文中介绍了BA8206BA4在PTC暖风机和家用综合定rn时、调速控制器的应用方案，并给出了实际的应用电路。
【总页数】4页(P49-52)
【作者】罗平
【作者单位】珠海格力雅达电器厂
【正文语种】中文
【中图分类】TN273
【相关文献】
1.HT6337系列遥控风扇译码控制器的特点及应用 [J], 金文
2.风扇遥控器HT12C和风扇控制器HT6337的特性及应用 [J], 黄勇;高路
3.BA8206BA4风扇电路让插座智能化 [J], 蔡卫斌
4.使用单片机控制的智能遥控电风扇控制器 [J], 李学龙
5.集成了温度传感器和风扇状态检测的风扇控制器 [J], 雷天石
因版权原因，仅展示原文概要，查看原文内容请购买。
家用电风扇控制
1 引言家用电扇是生活中常见普遍的系统，然而，传统的家用电扇不具备自动转速的功能，人们需要手动调节电扇的转速，以达到舒适的风流量。
因此，对家用电扇的功能不断进行改进和优化，本设计可以智能控制风速，有利于提高人们的生活水平，且有利于能源环保。
家用电扇是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。
广泛用于家庭，办公室，商店，医院和宾馆等场所。
设计一种利用MCS-51系列单片机及相关元器件的家用风扇控制器。
该控制器涵盖了三个主要的功能模块：风速设置，类型设置，停止设置。
而且不同功能模块可以实现自由灵活的转换。
该控制器自由灵活，功能丰富，实现了自动控制，具有深远的意义。
2 设计目标利用MCS-51系列单片机及相关元器件设计并制作一个家用风扇控制器。
3 设计要求3.1 控制面板要求按钮三个，分别为风速、类型和停止；三个LED指示灯用于指示风速强、中、弱；另外三个LED指示灯用于指示类型为睡眠、自然和正常。
3.2 电扇处于停转状态时所有指示灯不亮，只有按下“风速”键时，才会响应，进入起始工作状态；电扇在任何状态，只要按停止键，则进入停转状态。
3.3 处于工作状态时(1) 初始状态为：风速-“弱”，类型-“正常”；(2) 按“风速”键，其状态由“弱”→“中”→“强”→“弱”……往复循环改变，每按一下按键改变一次；(3) 按“类型”键，其状态由“正常”→“睡眠”→“自然”→“正常”……往复循环改变；3.4 风速风速的弱、中、强对应于电扇的转动由慢到快。
3.5 风速类型的不同选择分别为：(1) 正常电扇连续运转；(2) 自然电扇模拟自然风，即转4s，停8s；(3) 睡眠电扇慢转，产生轻柔的微风，运转 8s，停转8s；3.6 按照风速与类型的设置输出相应的控制信号4 总体设计本设计主要是用步进电机的控制来模拟家用风扇控制器，其原理结构如图l。
其控制核心是89C51单片机，该控制器涵盖有三个主要功能模块：风速设置、类型设置、停止设置，而且不同功能模块中可以实现灵活自由的转换。
单相电机控制器工作原理
单相电机控制器工作原理单相电机控制器，这个名字听起来有点复杂，不过别担心，让我来给你讲讲它的工作原理。
想象一下，你家里那个小小的电风扇，平时在角落里安静地待着，等你一按开关，它就活过来了，风吹得你满脸清爽。
那你知道吗？其实在它的肚子里，有个小小的电机控制器在默默地工作，确保一切运转正常。
嘿，它就像是电风扇的“老板”，决定了什么时候该开，什么时候该关。
说到这个控制器，它的工作原理其实没那么高深。
单相电机，顾名思义，它只用一相电，听上去简单，但要是你想让它跑起来，就得有个好帮手。
而这个好帮手，就是控制器。
它的任务就是把电流调控得恰到好处，让电机能顺利启动。
哎，要是没有它，电机可能就像个懒汉，想动却又不动。
控制器通过调整电流的大小和频率，确保电机在启动时不至于太猛，避免了“起步惊人”的状况，生怕把电机吓坏了。
有时候你会发现，电机的转速不一样，那都是控制器在捣鼓的结果。
它就像一个精打细算的理财师，时不时调整一下投资组合，让电机在不同的负载下都能保持稳定。
比如，当你开着风扇看电视的时候，控制器会根据需要调整电流，让风扇转得刚好，不至于把你凉得像块冰。
真的是个小机灵鬼，懂得你的需求，知道什么时候该加速，什么时候该减速，简直就像是家里的“智能助手”。
控制器还得有点“智慧”，才能在电机遇到问题时及时处理。
就像你在下雨天开车，遇到积水的时候，你会主动减速，而控制器也是一样。
如果电机的负载突然增加，控制器会迅速降低电流，防止电机过载，避免烧坏的风险。
它可是个保镖，时刻守护着电机的安全，简直不能更贴心了。
再说说启动方式吧，控制器在这里也大显身手。
我们常见的有直接启动和间接启动。
直接启动就像是你一脚油门踩到底，冲出去的那种；而间接启动则更温柔，慢慢地给电机供电，就像你慢慢地起床，不急不躁。
无论是哪种方式，控制器都能灵活应对，保证电机启动顺畅，简直是个多面手。
现在的单相电机控制器可不仅仅是“开关”那么简单，很多还带有保护功能，能检测到过载、短路等情况，及时断电，保护设备安全。
电扇调速器原理
电扇调速器原理一、电扇调速器的概述电扇调速器是一种可以控制电扇转速的装置，可以通过调节电流或电压来改变电机的转速，从而实现风量大小的调节。
常见的电扇调速器有旋钮式、遥控式、触摸式等多种形式。
二、电扇调速器的工作原理1. 旋钮式电扇调速器旋钮式电扇调速器是最为常见的一种，其工作原理主要是通过改变阻值来控制电流大小，从而影响电机转速。
具体来说，旋钮会改变一个可变阻值器（又称为“电位器”）的阻值，从而改变通过该可变阻值器的电流大小，进而影响电机转速。
2. 遥控式电扇调速器遥控式电扇调速器则是通过无线遥控信号来实现对风量大小的控制。
遥控信号经过接收机接收后再传递给主板芯片，由主板芯片来进行风量大小的计算和控制。
主板芯片会根据接收到的信号来输出相应的PWM波形信号，这个PWM波形信号会通过三极管驱动输出端口，并将PWM波形信号转化为电流输出到电机上，从而实现对电机转速的控制。
3. 触摸式电扇调速器触摸式电扇调速器则是通过触摸板上的传感器来实现对风量大小的控制。
当手指接触到传感器时，会产生微弱的电流信号，这个信号会被放大后输入到主板芯片中。
主板芯片会根据接收到的信号来输出相应的PWM波形信号，从而实现对电机转速的控制。
三、电扇调速器的组成部分1. 可变阻值器可变阻值器是旋钮式电扇调速器中最为重要的部分之一，它通过改变阻值来控制通过它的电流大小，从而影响电机转速。
可变阻值器一般由一个旋钮和一个固定阻值组成，旋钮可以改变与固定阻值并联连接的可变阻值，从而改变整个并联电路的总阻值。
2. 接收机遥控式电扇调速器需要使用接收机来接收无线遥控信号，并将信号传递给主板芯片进行处理和计算。
接收机通常由天线、解码芯片、滤波器等部分组成。
3. 主板芯片主板芯片是电扇调速器中最为重要的部分之一，它负责接收和处理各种控制信号，并控制电机转速。
主板芯片通常由微控制器、驱动芯片、PWM发生器等部分组成。
4. 三极管三极管是遥控式电扇调速器中用于驱动输出端口的重要元件之一，它可以将PWM波形信号转化为电流输出到电机上，从而实现对电机转速的控制。
基于单片机的智能风扇控制器设计[开题报告]
![基于单片机的智能风扇控制器设计[开题报告]](https://img.taocdn.com/s3/m/5390a5cb650e52ea541898a0.png)
开题报告
电子信息工程
基于单片机的智能风扇控制器设计
三、课题研究的方法及措施
传统风扇的控制电路，一般由普通数字电路和模拟电路构成，实现的功能单一，不够人性化。
本课题要求设计一个基于单片机能实现自动控制的多功能风扇控制器，系统框图如下所示。
方法及措施：由C8051单片机为控制核心，使用单片机自带温度传感器，检测环境温度，单片机可以根据环境温度，实现对风扇的自动控制，也可以通过按键，对风扇进行传统控制。
LCD显示器可以显示当前风扇运行状态。
过零检测电路可以将正弦信号检测出来，作为发出触发脉冲时刻的参考点。
单片机可以通过定时器控制可控硅触发电路，定时长短即可控硅导通角大小，从而可控制风扇转速。
四、课题研究进度计划
毕业设计期限：自2011年9月20至2012年4月25日。
第一阶段（2周）：完成资料的搜集
第二阶段（4周）：完成文献综述，外文翻译以及开题报告
第三阶段（3周）：完成论文的初稿以及硬件的制作
第四阶段（2周）：修改论文并调试硬件
第五阶段（2周）：完成论文，上交硬件
第六阶段（2周）：上交论文的最终版并制作答辩使用的PPT。
如何选择适合自己的电脑机箱风扇控制器类型
如何选择适合自己的电脑机箱风扇控制器类型在今天这个数字化时代，电脑已经成为我们生活中不可或缺的一部分。
无论是游戏、办公还是日常使用，电脑都需要保持适当的散热，以确保其性能的稳定和持久。
而电脑机箱风扇控制器就扮演着重要的角色，它能够有效地调节电脑的散热效果。
本文将介绍如何选择适合自己的电脑机箱风扇控制器类型。
一、了解电脑机箱风扇控制器的作用电脑机箱风扇控制器是一种用于电脑机箱风扇的设备，它能够控制风扇的转速和温度，以保持电脑的稳定性能和降低噪音。
它可以根据电脑的温度情况自动调节风扇的转速，或者手动调节风扇的转速。
二、根据需求选择机箱风扇控制器类型1. 手动控制型手动控制型机箱风扇控制器是最基本的一种类型，它通常配备有旋钮或按钮来手动调节风扇的转速。
这种类型的控制器适合需要根据自己的需求随时调节风扇转速的用户。
它的优点是简单易用，价格相对较低。
缺点是需要手动调节，不具备自动控制功能。
2. 自动控制型自动控制型机箱风扇控制器能够根据电脑的温度情况自动调节风扇的转速，以保持电脑的稳定性能且降低噪音。
这种类型的控制器通常具有温度传感器，能够实时监测电脑的温度，并自动调节风扇转速。
它的优点是操作简便，无需手动调节，能够根据实际情况智能地调节风扇速度。
缺点是价格相对较高，但对于追求便利和舒适的用户来说，是一种不错的选择。
3. PWM控制型PWM（Pulse Width Modulation）控制型机箱风扇控制器是一种通过控制电源的脉冲宽度来调节电机转速的技术。
它能够精确地调节风扇的转速，使电脑的散热效果更为出色。
这种类型的控制器通常与主板上的PWM接口相连接，以实现快速、精确的风扇转速调节。
优点是具备精确的控制效果，适用于追求高性能和稳定性能的用户。
缺点是需要与主板的PWM接口兼容，价格相对较高。
三、考虑购买机箱风扇控制器的其他因素除了控制器类型，还有一些其他的因素需要考虑，在购买机箱风扇控制器时应该注意以下几点：1. 兼容性：机箱风扇控制器应该与你的电脑主板兼容，以确保能够正常工作。
Boai BAF-A12智能风扇控制器 产品说明书
1 概述BAF-A12智能风扇控制器是通信机柜和通信机房风扇控制部分的重要组成设备，她具有超温告警指示、超温自动启动风扇、温度范围设置、计算机远程监控等功能，是智能风扇控制中的首选设备，特别适合于需要对各类通信传输设备进行保护的场合。
控制器采用220V交流工作，所有元器件均选用工业级工作环境，性能稳定可靠，结构小巧合理，安装方便。
2 特点2.1 外形美观外壳采用全铝封闭式结构，外表采用静电环氧喷塑处理，上表面采用孔形处理，散热性能优异，且整齐结构轻巧美观。
2.2 工作可靠所有元器件均采用工业级标准，工作精度高，稳定性强。
2.3 动态调节风扇可以根据设定的温度范围进行动态控制，大大节省能源。
2.4 采集合理采用板载温度传感器，无需外接传感器。
传感器分辨率达千分之一，完全满足环境温度监测要求。
2.5 智能接口控制器提供智能计算机接口，允许通过计算机设定和监测各类工作参数。
所有参数掉电后可保存10年以上。
3 工作原理3.1 连接控制器电气连接结构见图1。
左侧为交流信号输入和输出端，右侧为数字信号和指示端。
电源输入为交流AC220V±20％频率50/60HZ，风扇输出为AC220V±20％频率50/60HZ，计算机接口采用DB9标准端子。
另外，控制器增加了电路复位按钮和指示部分，电源接通后，电源指示红灯亮，关断后，红灯灭；风扇运行时，绿灯亮，不运行时，绿灯灭。
3.2 工作原理控制器工作原理见图2。
控制器采用微处理器实时采集温度传感器数据，经过信号转换和计算与存储的温度设置值进行比较，如果计算得到的数据不在温度许可范围内，则微处理器立即发送控制指令到风扇，启动风扇运行，同时，开启绿灯，指示当前风扇运行状态。
控制器中存储的温度范围可以用相应的计算机软件进行设置，温度范围值一旦设置，则永久存储至少10年以上不会丢失。
4 技术参数4.1 产品的规格及外形安装尺寸(表1)表1 产品规格尺寸外形尺寸型号长（mm）宽（mm）高（mm）BAF-A12 143 59 38*注：特殊规格可根据用户要求设计制造。
如何调节风扇转速
如何调节风扇转速风扇是我们日常生活中常见的电子产品之一，它被广泛应用于电脑、空调、电风扇等。
在一些情况下，我们可能需要调节风扇的转速来控制温度或降低噪音。
本文将介绍如何通过不同方式调节风扇转速。
方法一：使用硬件控制器多数风扇都附带了硬件控制器，这是最常见的调节风扇转速的方式。
以下是具体步骤：1.首先，查找风扇上的控制器，通常会有几个选择，如“低”、“中”和“高”。
2.根据需求选择合适的转速档位。
如果您需要更高的风速，请选择更高的档位；如果您需要更低的噪音，请选择较低档位。
3.缓慢调整控制器，观察风扇转速的变化。
根据需要进行微调。
方法二：使用软件控制工具除了硬件控制器，您还可以使用软件控制工具来调节风扇转速。
以下是一些常用的软件控制工具：•SpeedFan：这是一款功能强大的风扇控制软件，它可以监控温度和电压，并实时调整风扇转速。
•Argus Monitor：这是另一款流行的风扇控制软件，它具有类似的功能，可帮助您调节风扇的转速和监测硬件温度。
•MSI Afterburner：这是一款专为显卡设计的软件，但它也提供了风扇控制功能。
使用这些软件，您可以通过简单的界面实时检查温度，并根据需要调整风扇转速。
但需注意，使用第三方软件可能需要提前了解软件的兼容性和功能限制。
方法三：使用BIOS设置某些电脑和主板提供了BIOS（Basic Input Output System）设置，允许您在操作系统启动之前调整风扇转速。
以下是具体步骤：1.开机时按下计算机制造商指定的按键（通常是[Delete]、[F2]或[F12]）进入BIOS设置界面。
2.在BIOS界面中，使用方向键导航到相应的“风扇设置”选项。
不同的计算机和主板厂商会有不同的标签和选项。
3.在风扇设置中，根据需求调整风扇的转速，有些主板可能提供了具体的百分比选项，也有些可能只提供了几个档位选择。
4.调整完毕后，保存设置并退出。
注意：不同的计算机品牌和主板厂商BIOS界面可能不同，因此请根据您自己的设备查找具体的调风扇转速的选项。
智能电风扇控制器设计单片机课程设计
智能电风扇控制器设计单片机课程设计智能电风扇控制器设计单片机课程设计设计题目：智能电风扇控制器设计neuq目录序言一、设计实验条件及任务 (2)1.1、设计实验条件1.2、设计任务 (2)二、小直流电机调速控制系统的总体方案设计 (3)2.1、系统总体设计 (3)2.2、芯片选择 (3)2.3、DAC0832芯片的主要性能指标 (3)2.4、数字温度传感器DS18B20 (3)三、系统硬件电路设计 (4)3.1、AT89C52单片机最小系统 (5)3.2、DAC0832与AT89C52单片机接口电路设计 (6)3.3、显示电路与AT89C52单片机接口电路设计 (7)3.4、显示电路与AT89C52单片机电路设计 (8)四、系统软件流程设计 (7)五、调试与测试结果分析 (8)5.1、实验系统连线图 (8)5.2、程序调试................................................,. (8)5.3、实验结果分析 (8)六、程序设计总结 (10)七、参考文献............................................ (11)附录 (12)1、源程序代码 (12)2、程序原理图 (23)序言传统电风扇不能根据温度的变化适时调节风力大小，对于夜间温差大的地区，人们在夏夜使用电风扇时可能遇到这样的问题：当凌晨降温的时候电风扇依然在工作，可是人们因为熟睡而无法察觉，既浪费电资源又容易引起感冒，传统的机械定时器虽然能够控制电风扇在工作一定后关闭，但定时范围有限，且无法对温度变化灵活处理。
鉴于以上方面的考虑，我们需要设计一种智能电风扇控制系统来解决这些问题，使家用电器产品趋向于自动化、智能化、环保化和人性化，使得由微机控制的智能电风扇得以出现。
本文介绍了一种基于AT89C52单片机的智能电风扇调速器的设计，该设计主要硬件部分包括AT89C52单片机，温度传感器ds18b20，数模转换DAC0809电路，电机驱动和数码管显示电路，系统可以实现手动调速和自动调速两种模式的切换，在自动工作模式下，系统能够能够根据环境温度实现自动调速；可以通过定时切换键和定时设置键实现系统工作定时，使得在用户需求的定时时间到后系统自动停止工作。
智能红外遥控电风扇的软件设计毕业论文
电风扇控制器设计摘要本文介绍了一种电风扇控制器。
它具有多级调速，定时，遥控，温度控制等多项功能。
以AT89C51单片机作为控制核心，通过单片机控制双向可控硅来调节电风扇的转速，以实现电风扇的三级速度调节，模拟自然风、睡眠风等。
利用无线通信技术实现电风扇的遥控功能。
使用温度传感器DS18B20，实现电风扇的温度调节。
关键词：AT89C51单片机，可控硅，无线通信，温度传感器。
Electric fan controller designAbstractThis paper presents a fan controller. It has a multi-speed, time, remote control, temperature control and many other features. The AT89C51 microcontroller as the control, two-way through the SCM SCR conduction angle to adjust the fan's input voltage to achieve the stepless fan speed adjustment, simulation of natural wind, sleeping wind and so on. Using wireless communication technology of remote control fans. Temperature sensor DS18B20, to achieve the temperature control fan.Key words: AT89C51 microcontroller, SCR, wireless communications, the temperature sensor毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
电风扇调速原理
电风扇调速原理
电风扇调速原理是通过控制电机的转速来实现的。
电风扇的电机通常采用交流电感应电动机，通过改变电源的频率或电压来实现转速的调节。
在一般的电风扇中，电机通常由定子和转子组成。
定子上绕有线圈，通过电流的进出，产生一个旋转磁场。
转子上有永磁体，与定子的磁场相互作用而转动。
电风扇通常有三档或多档的调速功能。
当用户选择不同的档位时，控制电路会根据设定的参数，改变电源的频率或电压，以改变电机的转速。
具体来说，电风扇的调速控制器通常会使用三角波脉冲宽度调制技术（PWM）。
PWM技术是通过改变一个固定频率的正弦波的脉冲宽度来控制电力的传输。
调速控制器会将所需的档位信号转换为对应的PWM信号，通过开关管控制电源的通断，
从而改变电机的输入电压。
当用户选择低速档位时，控制器产生的PWM信号会使得电源
频率较低，电机受到较低的电压供应，从而转速较低。
当用户选择高速档位时，控制器产生的PWM信号会使得电源频率增高，电机受到较高的电压供应，转速也相应增加。
通过这种方式，电风扇的调速控制器能够精确地控制电机的转速，使用户能够根据自己的需求来选择合适的风速。
这种调速
原理在电风扇中广泛应用，并且也可以在其他电动设备的调速控制中找到类似的应用。
基于mc6805单片机的电风扇控制器的设计
基于M C 6805单片机的电风扇控制器的设计应用科技沈权(湖州师范学院信息与工程学院，浙江湖州313000)7．。
qj j ?j 。
jj 。
¨??。
j ‘。
?j ?。
?。
jj j 。
?。
4j。
?j 。
j 。
j jj ’jj。
q 。
j 。
j 。
4。
jj 。
4。
4。
?。
2‘1。
111一一。
1。
j 。
’／r j j ”1{。
!j 。
’一{，一)。
‘fJ ¨：，[}商要]设计了一种以M C 6805系列单片机为控制核心的电风扇控制器。
该控制器可以实现电贝扇的无极调速、各种定时功能和风型的自…．／，由转换。
而且该控制器控制功能强，适用于电风扇等家用电器的自动控制。
它不但提高了原来家用电风扇的自动控制水平，而且方便了使用。
?洪键词】智能控制；单片机；电风扇i 一．将风力分为强、中、弱及自然4档，每档风可以无级调节一个范围。
此状态可以保存，以便以后选用及转入睡眠状态时作为初始参数选用；可在昼夜24小时任何时、分定时启动和定时关机，可将“强风、中风、弱风、自然风、停”任意组合。
并按定时顺序自动分时控制，而骆风力运行时间长短、风力太小可以任意设置和调节。
2硬件设计该设计以M C 6805单片机为中央处理单元，以红外线发射与接受装置及按键实现各种功能的启动与关闭，并且可对各种功能实现遥控：利用双向可控的可控特性，通过控制双向可控硅的导通实现四档风力的无级调速，并可实现普通风、仿l a 然Z,fu 睡眠风的转换。
2．1红外遥控模块红外遥控部分是实现对风速的控制、风型的转换、启动与关闭的定时控制的重要环节。
遥控按键输^键是—个由编码器和红外发射电路组成的。
经对应开关发出的遥控指令经编码后发出红外遥控信号。
红外信号由通用红外接收器完成前置放大、载波选频、脉冲趣调。
当有红外脉冲信号到来时。
通用红外接收器输出低电平，经反相后作用于解码电路，输入信号经解码电路内部进行比较、解码，输出相应的控制信号。
而后解码电路输出持续电平N -g-。
BA8206BA4L应用资料
遥控电风扇控制器特性说明：* 四种型号：BA8206BA4K/L、BA8206BA4/L* 三种风类：正常风、自然风、睡眠风* 三种风速：强、中、弱* 定时模式：0.5、1、2、4小时累进计时*新增一个电源指示灯和一个摆头指示灯.* 配BA5104编码器可实现全功能遥控设定运作模式* 455KHz振荡器作振荡电路输入* 一组独立式彩灯控制功能：“L”版本* 一组非独立式摆头控制功能* 蜂鸣器响声：开机“Bi-Bi”、关机“Bi－”、其它操作“B i”* 中风起动功能* 独立开关键控制．“开/关”键开/关机：BA8206B4K/L；“风速”键开机：BA8206BA4/L* 具备记忆功能，免却每次开机重新设定动作模式.管脚排列：绝对最高限值：电源电压------------------------------- -0.3～5.5V 输入/输出电压----------------- Vss－0.3～VDD＋0.3V功率损耗------------------------------------ 500mW工作温度------------------------------- －10～70℃贮存温度------------------------------ －40～125℃直流特性功能一般说明BA8206风扇控制器，是以电子式的触控开关和定时器，取代传统机械式开关和定时器，除了保留原有传统风扇之常风及定时功能外，又增加了自然风和睡眠风设计，提供一组摆头功能，一组彩灯控制功能（L版本），配上特定编码器，实现多通道遥控控制，提升其附加价值。
“开/关”键当风扇静止时，按此键启动风扇。
风扇中风启动以增大扭力，三秒钟后回复设定之弱风状态（初次上电），或被记忆之风速状态运行。
当风扇转动时，按此键切断马达电源，风扇停止运转，控制电路复原静态状态，并记忆关机前之运作模式，待下次再按此键启动风扇时，即以记忆状态运行（定时及睡眠风不会被记忆）。
555电风扇综合控制器电路图
555电风扇综合控制器电路图如图所示为电扇综合控制电路。
该电路由降压整流电路、调速控制电路、定时电路、间隙开关电路、可控硅控制电路等组成。
其中降压整流电路为整个控制器提供直流电压。
调速控制电路由IC1(555)和BG1～BG4等组成，其中由555和R3、R4、W1、C3等组成的可控式多谐振荡器的振荡周期为T=0.693(R3+R4+Rw1)C3，调节W1只可改变其振荡脉冲的占空比，而不影响其振荡频率。
对由BG3、D3、D4组成的与逻辑驱动电路，当IC1、IC2均相应输出高电平时，BG4则输出一组连续的过零脉冲，触发可控硅SCR导通，使电扇或其他被控电路的电源接通。
调节W1控制其占空比。
就可控制SCR输出的周波数比，从而调节输出平均电压或调节输出功率。
输出的平均电压为：Vcp≈D·Vin=(R3+Rw1)/(R4+r3+Rw1)·220V，调节W1可使输出电压为交流(22～210)V，负载功率从10％变化到100％。
定时电路由多谐振荡器(IC2、R11、W2、C5)和IC3(CD4024)构成。
其中CD4024为7位二进制串行计数器／分频器，振荡器的振荡周期为T=0.693(R11+2Rw2)C5。
由IC2⑤脚输出的信号加至IC3进行计数，当计数至27=128个脉冲(Q7输出)时，D端变为高电平，BG5导通，E点呈低电平，将IC1和IC2振荡部分锁定，相应SCR截止，定时结束。
本控制器的定时时间td在1分钟至10小时40分钟。
间隙开关电路由IC2的另一半与R12、C6组成的单稳定时电路构成，其输出的信号(⑨脚)经D4后与IC1的输出相与，控制SCR的导通与否，从而实现间歇吹风的功能。
本控制器可实现无级定时和无级调速，在对电扇、电热类、电机类产品进行控制时，不仅不消耗无功功率，且定时时间长，定时精度高。
遥控电风扇控制器 说明书
遥控电风扇控制器特性说明四种型号 HS8207BA4KL HS8207BA4KHS8207BA4L HS8207BA4三种风类正常风自然风睡眠风三种风速强中弱定时模式0.5124小时累进计时一组独立式彩灯控制功能一组非独立式水平摆头控制功能一组非独立式俯仰角度调角控制输出适用于壁扇应用独立开/关键操作K版本具备记忆功能免却每次开机重新设定运作模式 HS8207BA4K蜂鸣器响声开机' Bi-Bi ' HS8207BA4关机' Bi '其它操作' Bi '配HS5104编码器可实现全功能遥控中风起动功能455KHz振荡器作振荡电路输入2位元用户码设定绝对最高限值电源电压 -0.36V输入/输出电压 Vss0.3VDD0.3V功率损耗 500mW工作温度1070 HS8207BA4KL贮存温度40125 HS8207BA4L直流特性参数符号条件最小标准最大单位工作电压VDD 356V静态电流ISB VDDVSS5VOSC停止输出无负载500µA输入高电平VIH3.5 V输入低电平VIL1.5VVOL0.7VOFF MODE SPEED TIMER10 mA可控硅VOL0.7V10 mACOM1COM340mA输出电流IOL蜂鸣片VOH 4.3V15 mA功能一般说明HS8207风扇控制器是以电子式的触控开关和定时器取代传统机械式开关和定时器除了保留原有传统风扇之常风及定时功能外又增加了自然风和睡眠风设计提供二组摆头功能一组彩灯控制功能' L ' 版强化了风扇的功能配上特定编码器实现多通道遥远控制提升其附加价值' 关 ' 键切断马达电源风扇停止运转控制电路复原静态状态并记忆关机前之运作模式待下次开机时即以记忆状态运行定时及睡眠风不会被记忆' 开/风速 ' 键当风扇静止时此为起动键风扇中风启动以增大扭力三秒钟后回复设定之弱风状态初次上电或被记忆之风速状态运行当风扇转动中此为风速设定键弱中强弱中…循环式选择'开/关'键('K'版本) 当风扇静止时按此键启动风扇风扇中风启动以增大扭力三秒钟后回复设定之弱风状态初次上电或被记忆之风速状态运行当风扇转动时按此键切断马达电源风扇停止运转控制电路复原静态状态并记忆关机前之运作模式待下次再按此键启动风扇时即以记忆状态运行定时及睡眠风不会被记忆'风速'键'K'版本风速设定键弱中强弱中…循环式选择'风类 ' 键选择风扇转动之类别按正常风自然风睡眠风正常风自然…循环式选择正常风风扇按设定之强中弱风恒速运转自然风风扇马达按预编电脑程式作不规则运转配合风速键之设定可分强自然风中自然风弱自然风模仿大自然之风吹效果令风量更柔和舒适睡眠风风扇马达进入自然风电脑程式控制根据人的体温会随入睡后慢慢下降风扇之风量亦会慢慢减弱以免入睡后着凉其减弱规律如下1当最初设定为强风时风扇按强自然风运转半小时后转为中自然风半小时后再变为弱自然风直至预置时间结束或被关掉为止2当最初设定中风时风扇按中自然风运转半小时转为弱自然风直至预置时间结束或被关掉为止3当最初设定为弱风时风扇按弱自然风运转直至预置时间结束或被关掉为止' 定时 ' 键设定风扇之预置时间: 0.5124小时四段式累进计时当风扇在定时状态中运转时LED之显示会随时间之过去而显示预置剩余时间以清楚显示风扇尚会进行多长工作时间才会停止'水平摆头 ' 键当风扇运转时按此键可控制电子水平摆头运转当风扇停止时此键不动作'俯仰角调角 '键当风扇运转时按住此键使垂直摆头之同步电机通电风扇依上下摆动当调节到理想角度后放开按键同步电机停止运转'彩灯'键按此键可控制彩灯之开关此键之动作与风扇运转否无关配上编码器HS5104可设计出七通道全功能遥控以上各按键之发射器每次按键皆有蜂鸣器响声以表示按键讯号成功接收控制面板:• 4•强•睡眠• 2•中•自然• 1•弱•正常• 0.5 ••HS8207BA4KL 开/关风速风类定时水平摆头俯仰角彩灯HS8207BA4L 关开/风速风类定时水平摆头俯仰角彩灯• 4•强•睡眠• 2•中•自然• 1•弱•正常• 0.5 ••HS8207BA4K 开/关风速风类定时水平摆头俯仰角HS8207BA4 关开/风速风类定时水平摆头俯仰角脚位说明脚位HS8207BA4 HS8207BA4KHS8207BA4LHS8207BA4KL名称 I/O 说明1LIGHTI彩灯键输入1 2DII遥控讯号输入2 3OFFI/O关机键输入及LED扫描输出端3 4TIMERI/O定时键输入及LED扫描输出端4 5SPEEDI/O风速键输入及LED扫描输出端5 6MODEI/O风类键输入及LED扫描输出端6 7COM1O用户码C1选择及LED扫描公共端7 8COM2O用户码C2选择及LED扫描公共端8 9COM3OLED扫描公共端9 10SW1I水平摆头键输入及用户码选择二极管连接端10 11SW2I俯仰角调角输入键11 12TUO2O俯仰角驱动输出12 13SHO1O摆头驱动水平摆头13 14STRONGO强风驱动14 15MEDIUMO中风驱动15 16LOWO弱风驱动16 17VDD正电源17 18BUZO蜂鸣器驱动18 19OSC2O19 20OSC1I455KHz振荡器20 21VSS负电源22LTOO彩灯驱动应用电路电源部份元件清单符号器件参数FUSE 保险丝 1A250VR1 碳膜电阻2×180Ω/2WR2 碳膜电阻 200K/0.5WR3 碳膜电阻2×47Ω/0.25WR4 碳膜电阻 1KΩ/0.5WC1 聚丙烯电容 1.2µF,400VACC2 电解电容 470µF,16VC3 电解电容 470µF,10VC4 瓷片电容 0.1µFD1D2 二极管 IN4007D3 稳压管 5.1V,1W控制部分D4D5 用户编码C1C2对应HS5104 C1C20 接IN4148 1 空接元件清单符号器件参数R4-R0 碳膜电阻 10KΩ,0.25WR11-R16 碳膜电阻 470Ω,0.25WR17-R19 碳膜电阻 100Ω,0.25WR20R21 碳膜电阻 560Ω,0.25WC5C6 瓷片电容 100pFC7 电解电容 220F10VC8 瓷片电容 0.1uFXL 晶振 455KHzBUZ 蜂鸣片Ф27LED 发光二极管Ф312D4D5 二极管 IN4148KEY 轻触开关6mm7IRM IR接收头 5302IC 控制器 HS8207BA4系列T1-T6 可控硅 MAC97A6HS5104发射器线路图元件清单符号器件参数C1 电解电容 10µF10VC2C3 瓷片电容 100pFXL 陶瓷振荡器 455KHzLED1 发光二极管Ф3LED2 红外线发射管 LTE5208AR 碳膜电阻 4.7Ω,0.25WQ1Q2 三极管9014 or 8050IC 发射IC HS5104。
智能电风扇控制器设计与开发方案
智能电风扇控制器设计与开发方案1 绪论1.1智能电风扇在当今社会中的研究意义电风扇曾一度被认为是空调产品冲击下的淘汰品，其实并非如此，市场人士称，家用电风扇并没有随着空调的普及而淡出市场，近两年反而出现了市场销售复的态势。
其主要原因：一是风扇和空调的降温效果不同——空调有强大的制冷功能，可以快速有效地降低环境温度，但电风扇的风更温和，更加适合老人儿童和体质较弱的人使用；二是电风扇有价格优势，价格低廉而且相对省电，体积轻巧，摆放方便，安装和使用都非常简单。
尽管电风扇有其市场优势，但传统电风扇还是有许多地方应当进行改良的，最突出的缺点是它不能根据温度的变化适时调节风力大小，对于夜间温差大的地区，人们在夏夜使用电风扇时可能遇到这样的问题：当凌晨降温的时候电风扇依然在工作，可是人们因为熟睡而无法察觉，既浪费电资源又容易引起感冒，传统的机械定时器虽然能够控制电风扇在工作一定后关闭，但定时围有限，且无法对温度变化灵活处理。
有鉴于现今家里不可或缺的电器产品电风扇，我们希望可以借由步进电机组合做出利用红外感应接收模块接收到有人的讯号，来改变电风扇转动的方向，以取代传统电风扇只能以固定形式转动，希望能够让电风扇自动能感应到人所在的方向，未来让电器更能人性化、科技化，以达到方便性智利于未来科技产业的发展，我们希望能将科技运用在电器上，再于产业结合，已达到居家生活里的便利性。
现今社会上，不可或缺的是将生活周遭事物简单化，而我们将运用单芯片在电风扇上，研究出符合未来人们的需求，研发低成本、多功能的全自动化电风扇让社会大众能够接受，取代传统式手动电风扇，让科技产业在电器上有重大的突破。
于以上方面的考虑，我们需要设计一种智能电风扇控制系统来解决这些问题。
1.2 研究容及论文安排1.2.1 研究容本论文主要目标是使电风扇能够根据人的位置来自动选择送风角度。
以SONIX公司研发的SN8P2501B为主控器，利用红外感应接收装置，接受人体辐射出的红外线，通过此讯号利用PM35L-048步进电机来改变红外感应接受装置，进而确定人体围，再通过发光二极管指示锁定角度并模拟风扇循环闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言 (3)摘要 (4)队员分工 (6)第一章设计要求 (7)第二章设计方案分解 (8)NE进行脉冲设计 (8)2.1、由5552.2、状态锁存器 (11)2.3、触发脉冲的形成 (12)2.4、蜂鸣器控制 (16)2.5、电机转速控制端 (16)第三章实验电路图 (17)3.1 MULTISIM 仿真电路图 (17)3.2 TINA仿真电路图 (18)第四章实验电路整体说明 (19)4.1、状态锁存器电路 (19)4.2、触发脉冲电路 (19)4.3、“风种”三种方式的控制电路 (20)第五章故障分析与电路改进 (21)第六章设计心得 (22)参考文献 (24)附录一 (25)实验清单 (25)前言随着经济的发展，电风扇已是必不可少的家用电器。
它经济、简便、实用，是每个人家里可以负担起的电器。
并且随着科技的发展，电风扇的功能越来越完善，人们也更加注重电风扇的智能化、人性化。
许多厂家在制作风扇是运用了集成芯片构成数字电路或者单片机技术，使电风扇的电路更加简单。
本次电工学课程设计实验就是运用了我们所学的数字电路的知识，来实现家用电风扇控制逻辑电路设计。
设计内容是用一个按钮来实现风速强、中、弱的转换并且实现循环；一个按钮来实现风种从正常风、睡眠风、自然风的转换并且实现循环；并且用不同颜色LED灯的显示来表示风速与风种的状态各个状态。
家用电风扇控制逻辑电路分为三大模块：第一个模块是风速的循环控制电路，利用74ls175、74ls08芯片实现三种状态的循环计数，并且利用高低电平实现LED灯的亮与灭；第二个模块是风种的循环控制电路，利用74ls175、74ls08、74ls00芯片实现三种状态的循环计数，并且利用高低电平实现LED灯的亮与灭；第三个模块是脉冲产生电路，利用555发生器产生周期为8s的方波，并且利用74ls175构成二分频电路形成周期为16s的方波，再利用74ls151芯片选择风种的输出。
第四个模块是按钮控制电路，利用按钮来给芯片脉冲，实现风速、风种的选择，并且可以实现关机的功能。
本课题基本实现了四个模块的功能，将之有效的连接在一起，实现了家用电风扇控制逻辑电路的总体功能。
虽然此次设计的电路较为简单，但它的成本较低，并且经济、实用而且风种、风种的选择体现了它的人性化，相信在市场有一定的潜力。
关键字：电风扇循环控制74ls175 74LS151 74LS00 74LS08 LED摘要设计的家用电风扇具有控制风速选择和运行模式选择等功能，它的系统框图：图（1） 电风扇系统框图在电路板上有九个指示灯指示电扇的状态。
三个按键分别为选择不同的操作－风速、风种、停止。
其操作方式和状态指示如下：1、电扇处于停转状态时，所有指示灯不亮。
此时只有按“风速”键电扇才会响应，其初始工作状态为“风速”－弱，“风种”－正常位置，且相应的指示灯亮。
2、电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。
3、在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。
“风速”的弱、中、强对应电扇的转动由慢到快。
“风种”在正常位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转4秒，间断4秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转8秒，间断8秒的 方式。
风速选择停机 风种选择风速选择电路 风种选择电路 输出电路风种形成电路 脉冲信号发生电路 上电复位电扇操作状态的所有变换过程如图所示。
图（2）操作状态变换过程4、采用MULTISIM 和TINA 仿真软件进行双仿真，确保电路仿真正确性。
对于同一电路，两者仿真过程中出现问题往往不同，可以对两者出现的问题进行对比有利于问题的解决（例如个别元器件有损坏或性能不正常等）；两种软件同时仿真，其结果有时不同，这样可以方便我们检查电路错误，若单使用一种仿真软件就不能发现并改正错误；采用两种仿真软件同时仿真，以为MULTISIM 主，以TINA 为辅，相当于有双重保险，当一种仿真有困难时，还有另一种软件做支撑。
正常 自然 睡眠 停止 强弱 中队员分工题目家用风扇控制器任务分配张利1、负责分配整体任务及任务调整工作；2、22号至23号完成实验电路的设计及推理工作；3、24号辅助仿真人员韩录一同完成仿真工作；4、在实验进行过程中，必要时完成电路性能完善、改进工作；5、在26号开始连接电路，主要负责领取元件、电路板布局、原理讲解和芯片连接监督工作；6、27号至28号负责论文中各个模块原理推理、书写工作。
张胜1、22号至23号完成实验电路的设计及推理工作，理解其原理；2、24号辅助仿真人员王振阳完成仿真工作；3、在实验进行过程中，必要时完成电路性能完善、改进工作；4、26号连接电路时，主要负责芯片性能检查、连接电路；5、27号至28号负责论文中各个模块原理推理及书写工作。
王振阳1、相关资料查询工作；2、22号至23号主要学习仿真软件MULTISIM，同时兼学TINA软件；3、24号同张胜一同完成电路仿真，并对其中问题进行解决；4、26号连接电路时，主要负责元器件性能检查和更换工作；5、27号至28号负责论文的部分书写和整体排版工作。
韩录1、22号至23号主要学习仿真软件MULTISIM，同时学TINA软件；2、24号同张利一同完成电路仿真，并对其中问题进行解决以及结果校对工作；3、26号连接电路时，主要负责电路检查和仪表使用工作；4、27号负责论文的所需图片截取和表格建立工作；5、28号负责论文整体浏览、校核及错误更正工作。
第一章设计要求用中小规模数字集成电路实现电风扇控制器的控制功能，具体要求如下：1、用三个按键来实现“风速”、“风种”、“停止”的不同选择。
2、用六个发光二极管分别表示“风速”、“风种”的三种状态；另外还需三个发光二极管显示风扇工作时间。
K时才有效，3、电扇在停转状态时，所有指示灯不亮。
只有按下“风速”键1按其余两键不响应。
其初始工作状态为“风速”-－-弱，“风种”-－-正常位置，且相应的指示灯亮。
4、电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。
5、“风速”的弱、中、强对应电扇的转动由慢到快。
“风种”在正常位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转4秒，间断4秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转8秒，间断8秒的方式。
6、在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。
7、优化设计方案，使整个电路采用的集成块应尽量的少。
第二章 设计方案分解2.1、由555NE 进行脉冲设计设计要求：在“风种”的三种选择方式中，在“正常”位置时，风扇为连续运行方式，在“自然”和“睡眠”位置时，为间断运行方式。
实验电路需要两个脉冲，其中之一为周期S 8的脉冲，其中高电位S 4，低电位S 4，作为“自然”状态的信号；第二个为周期S 16的脉冲，其中高电位S 8，低电位S 8，作为“睡眠”状态的输入信号。
图（3）“风种”三种工作方式波形设计思路：采用15174LS （8选1数据选择器）作为“风种”方式控制器，由17574LS 的三个输出端选中其中的一种方式。
间断工作时，电路中用了一个8秒计时周期的时钟信号作为“自然”方式的间断控制，二分频后再作为“睡眠”方式的控制输入。
由555NE 发生器产生周期S 8的脉冲，其中高电位S 4，低电位S 4；经过17574LS 芯片（四D 触发器）二分频后得到第二个所需脉冲，周期S 16的脉冲，其中高电位S 8，低电位S 8；实际实验中使用7474LS 芯片（二D 触发器）。
符合要求的脉冲产生之后，采用15174LS （8选1数据选择器）作为“风种”方式控制器，对三种脉冲在三种方式下进行选择。
由风种选择电路的543Q Q Q 和、作为选择信号。
有3种情况，即001、010和100。
分别对应选通1D 、2D 和4D 输入端。
实验电路图：图（4） 555发生器脉冲产生Multisim 仿真电图（5）二分频脉冲产生电路图图（6）脉冲（产生+选择）整体电路图实验推理：555NE 脉冲产生参数设计，2112212117.0)(7.0T T T C R T C R R T +==+=由于， 21T T ≈所以， 12R R >>根据设计所需参数得出： Ω=K R 101Ω=K R 5622 F C μ101=由于由555NE 产生信号太小，高电平约ν5.0，需经过运算放大器放大10倍之后在进行二分频。
运算放大器采用同相输入法，由公式I Fu R R u )1(30+=可取Ω=K R F 9，Ω=K R 13。
因此，可以得到所需的三种脉冲，为简化电路采用15174LS 芯片（8选1数据选择器）作为“风种”方式控制器，由15174LS 的三个输出端选中其中的一种方式。
正常工作时，电路中用接通高电平作为控制输入；间断工作时，电路中用了一个8秒计时周期的时钟信号作为“自然”方式的间断控制，二分频后再作为“睡眠”方式的控制输入。
2.2、状态锁存器“风速”、“风种”这两种操作各有三种工作状态和一种停止状态需要保存和指示，因而对于每种操作都可以采用三个触发器来锁存状态，触发器输出1表示工作状态有效，0表示无效，当三个输出为全0则表示停止状态。
为了简化设计，可以考虑采用带有直接清零端的触发器，这样将停止键与清零端相连就可以实现停止的功能，简化后的状态转化图如图（7）所示。
图中横线下数字×××为2Q 、1Q 、0Q 的输出信号。
根据 图(7) 状态转化图，利用化简后，可得到0Q 、1Q 、2Q 的输出信号逻辑表达式（它们可适用于“风速”及“风种”电路）：1010110121n n nn n n nQ Q Q Q Q Q Q +++=•==n n n n nn n Q Q Q Q Q Q Q 5153143413==*=+++可选用4D 上升沿触发器17574LS 构成。
图（7）状态转化图2.3、触发脉冲的形成根据前面的逻辑表达式，我们可以利用D 触发器建立起“风速”及“风种”锁存状态电路，但这两部分电路的输出信号状态的变化还有赖于各自的触发脉风速012Q Q Q风种345Q Q Q冲。
在“风速”部分的电路中，可以利用“风速”按键（1K ）所产生的脉冲信号作为D 触发器的触发脉冲。
而“风种”部分电路的触发脉冲CP 则是由“风速”（1K ）、“风种”（2K ）按键的信号和电扇工作状态信号（设ST 为电扇工作状态，1=ST 停，0=ST 运转）三者组合而成的。
