建筑构造第五章楼梯-68页PPT资料
合集下载
建筑构造课件模块5楼梯
《房屋建筑学》机械工业出版社
5.3 钢筋混凝土楼梯构造
• 5.3.2预制装配式钢筋混凝土楼梯 • 1小型构件装配式： • 墙承式、悬臂踏步式、梁承式；
《房屋建筑学》机械工业出版社
图5-17 墙承式预制踏步楼梯
5.3 钢筋混凝土楼梯构造
a)悬臂踏步楼梯示意 b)踏步构件 c）平台转换出剖面 d)遇楼板处构件 1-预制悬臂踏步 2—砖墙 3—现浇混凝土面层 4—平台板 5—栏杆孔 6—垫砖 7—细石混凝土面层 8—空心平台板 9—悬臂踏步板 10—楼板 11—特制踏步板
a)圆木扶手
b)条木扶手
c)扶手铁脚
图5-40 靠墙扶手的安装实例
《房屋建筑学》机械工业出版社
5.3 钢筋混凝土楼梯构造
• 4楼梯的基础
a)混凝土楼梯基础 b)钢筋混凝土梁式楼梯基础 1 一地面 2—L形踏步 3—梯梁 4—混凝土楼梯基础 5—梯段 6—钢筋混凝土梁
图5-41 楼梯基础构造 《房屋建筑学》机械工业出版社
a)硬木扶手 b)塑料扶手 c)水泥砂浆或水磨石扶手 d)大理石或人造大理石扶手e)钢管扶手
1—通长扁铁 2—木螺钉 3—硬木扶手 4一Φ40mmx3mm垫圈 5—塑料扶手
6—螺钉（间距200mm) 7—立柱 8—水磨石 9一大理石或人造大理石 10—水泥砂浆
11—Φ40～50mmΦ镀锌钢管
《房屋建筑学》机械工业出版社
5.3 钢筋混凝土楼梯构造
a)
b）
a) 利用标准梯段下部接长至地坪 b）两梯段等长时设基础梁
1—砖砌基础 2—现浇混凝土踏步 3—曲梁 4—平台梁
5—标准梯段梁 6—预制三角形踏步 7—现浇梁 8—地坪
图5-21梁承式楼梯的曲梁和基础构造
房屋建筑构造-楼梯ppt课件
每个踏步一般由两个相互垂直的平面组成，供人行 走时踏脚的水平面称为踏面，其宽度为踏步宽。踏步 的垂直面称为踢面，其数量称为级数，高度称为踏步 高。为了消除疲劳，每一楼梯段的级数一般不应超过 18级，同时，考虑人们行走的习惯性，楼梯段的级数 也不应少于3级，这是因为级数太少不易为人们察觉， 容易摔倒。
精选PPT课件
42
图5-8梯段及平台部位的净高要求
精选PPT课件
43
第一节楼梯的类型、组成和尺度
2.楼梯间入口处的净空高度
当采用平行双跑楼梯且在底层中间平台下设置供 人进出的出入口时，为保证中间平台下的净高，可采 用以下措施加以解决。
(1)将底层第一楼梯段加长，第二楼梯段缩短，变 成长短跑楼梯段。这种方法只有楼梯间进深较大时采
剪刀楼梯：相当于两个双跑式楼梯对接。适用于层
高较大且有人流多向性选择要求的建筑物，如商场、
多层食堂等。
精选PPT课件
16
精选PPT课件
17
精选PPT课件
18
第一节楼梯的类型、组成和尺度
8）螺旋形楼梯：平面呈圆形，平台与踏步均呈扇形平 面，踏步内侧宽度较小，行走时不安全。这种楼梯不 能作为主要人流交通和疏散楼梯，但由于其造型美观， 常作为建筑小品布置在庭院或室内。
(三)栏杆(板)扶手
栏杆（或栏板）是布置在楼梯梯段和平台边缘处有 一定安全保障的围护构件。栏杆或栏板顶部供人们行走 时用手扶持的构件，称为扶手。一般在梯段临空面设置。 当梯段宽度较大时，非临精选空PPT面课件 也应加设靠上墙一页扶下手一。页 返28回
第一节楼梯的类型、组成和尺度
三、楼梯的设置与尺度 (一)楼梯的设置
精选PPT课件
返30回
第一节楼梯的类型、组成和尺度
房屋建筑学楼梯PPT课件
1. 梯段——联系不同标高平台的构件
板式梯段、梁板式梯段
2. 平台——休息、改变行进方向、分配人流
楼层平台、中间平台
3. 栏杆扶手——安全保护构件
临空面 、非临空面 、中间加设
楼梯组成视频 ——详视频资源库“7-楼梯组成.swf”文件
（一）楼梯的组成
设计要求
（1）位置恰当 （2）行走舒适 （3）安全坚固 （4）造型美观
（三）楼梯的尺度
平行双跑楼梯底层中间平台下，其净高满足通 行要求的处理方式：
（三）楼梯的尺度
底层处理方式：
楼梯底层处理视频
——详视频资源库“7-楼梯底层处理.swf”文 件
楼梯计算视频
（四）楼梯计算（平行双跑）——详视频资源库“7-楼梯 计算.swf”文件
① 根据层高H和初选步高h定每层步数N。N＝H/ｈ
行使速度 高速（2m/s）、中速、低速（ 1.5m/s ）
轿箱容量 1000kg、800kg、630kg、450kg
六、电梯与自动扶梯
2. 组成
电梯井道（1800~2500×2100~2600） 电梯机房（平面净空、高度…） 井道地坑（1300~2000） 电梯的相关部件
轿厢、导轨、电器设备…
空间通透
缺点：
刚度差 施工复杂 材料要求高
预制悬臂式楼梯视频 ——详视频资源库“7-预制悬臂式楼梯.swf”文 件
三、现浇整体式钢筋混凝土楼梯
根据构造（承重）方式分为： 梁承式、梁悬臂式、扭板式
（一）现浇梁承式
板式 梁板式 （上翻、下翻）
（一）现浇梁承式
框架结构中楼梯的构造
增加短柱
（一）现浇梁承式
根据构造（承重）方式分为： 梁承式、墙承式、墙悬臂式
板式梯段、梁板式梯段
2. 平台——休息、改变行进方向、分配人流
楼层平台、中间平台
3. 栏杆扶手——安全保护构件
临空面 、非临空面 、中间加设
楼梯组成视频 ——详视频资源库“7-楼梯组成.swf”文件
（一）楼梯的组成
设计要求
（1）位置恰当 （2）行走舒适 （3）安全坚固 （4）造型美观
（三）楼梯的尺度
平行双跑楼梯底层中间平台下，其净高满足通 行要求的处理方式：
（三）楼梯的尺度
底层处理方式：
楼梯底层处理视频
——详视频资源库“7-楼梯底层处理.swf”文 件
楼梯计算视频
（四）楼梯计算（平行双跑）——详视频资源库“7-楼梯 计算.swf”文件
① 根据层高H和初选步高h定每层步数N。N＝H/ｈ
行使速度 高速（2m/s）、中速、低速（ 1.5m/s ）
轿箱容量 1000kg、800kg、630kg、450kg
六、电梯与自动扶梯
2. 组成
电梯井道（1800~2500×2100~2600） 电梯机房（平面净空、高度…） 井道地坑（1300~2000） 电梯的相关部件
轿厢、导轨、电器设备…
空间通透
缺点：
刚度差 施工复杂 材料要求高
预制悬臂式楼梯视频 ——详视频资源库“7-预制悬臂式楼梯.swf”文 件
三、现浇整体式钢筋混凝土楼梯
根据构造（承重）方式分为： 梁承式、梁悬臂式、扭板式
（一）现浇梁承式
板式 梁板式 （上翻、下翻）
（一）现浇梁承式
框架结构中楼梯的构造
增加短柱
（一）现浇梁承式
根据构造（承重）方式分为： 梁承式、墙承式、墙悬臂式
建筑学城规专业建筑构造第五章楼梯
• 楼梯平台尺寸：平台宽度不小于梯段宽度，梯段宽1130mm， 平台尺寸可以设计为1130mm。梯段长为 250×7=1750mm。 梯
Ⅲ、楼梯一般尺度：
• 楼梯间进深：根据上面的数据可以计算出楼梯间进深尺寸为： 120+1130+1750+1130+120=4250mm。调整 以后的楼梯间 进深尺寸为4500mm。多出的250mm加入楼层平台中,此时楼 层平台宽变更为：1130+250=1380mm， 休息平台尺寸仍为 1130mm。
2020/3/25
Ⅰ、楼梯的组成：梯段，平台，栏杆扶手
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
• 单跑 双跑 三跑 四跑 曲尺 双分 双合 八角 螺旋 弧形 交叉 剪刀
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
单行直跑楼梯 建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
平行双跑楼梯 建筑构造 第五章楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
德国历史博物馆 台北县立十三行博物馆
F~D轴线进深=120mm+平台宽+梯段长+平台宽+120mm ，且符合3M的整数倍。
2020/3/25
建筑构造 第五章楼梯
Ⅲ、楼梯一般尺度：
• 楼梯净空高度：楼梯各部位的净空高度应保证人流通行和家具搬 运，一般 要求不小于2000mm。行走梯段部位的净空高度应为 2200mm以上。
Ⅲ、楼梯一般尺度：
• 楼梯间进深：根据上面的数据可以计算出楼梯间进深尺寸为： 120+1130+1750+1130+120=4250mm。调整 以后的楼梯间 进深尺寸为4500mm。多出的250mm加入楼层平台中,此时楼 层平台宽变更为：1130+250=1380mm， 休息平台尺寸仍为 1130mm。
2020/3/25
Ⅰ、楼梯的组成：梯段，平台，栏杆扶手
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
• 单跑 双跑 三跑 四跑 曲尺 双分 双合 八角 螺旋 弧形 交叉 剪刀
建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
单行直跑楼梯 建筑构造 第五章楼梯
Ⅱ、民用建筑常见楼梯种类
平行双跑楼梯 建筑构造 第五章楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅴ、预制装配钢筋混凝土楼梯
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
2020/3/25
建筑构造 第五章楼梯
Ⅵ、栏杆，扶手，踏步面层与防滑
德国历史博物馆 台北县立十三行博物馆
F~D轴线进深=120mm+平台宽+梯段长+平台宽+120mm ，且符合3M的整数倍。
2020/3/25
建筑构造 第五章楼梯
Ⅲ、楼梯一般尺度：
• 楼梯净空高度：楼梯各部位的净空高度应保证人流通行和家具搬 运，一般 要求不小于2000mm。行走梯段部位的净空高度应为 2200mm以上。
楼梯、坡道及电梯、自动扶梯ppt课件
楼梯斜梁又称楼梯基，斜梁在踏步板以下时，踏步显露， 称为明步；斜梁位于踏步之侧面，构成反梁，踏步包在里面， 称为暗步。
单梁布置的方式有两种：一种是踏步从梁的一侧悬臂挑 出；另一种是踏步从梁的两侧悬挑且运用较多。
〔二〕预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯将楼梯分成平台板、楼梯 梁、楼梯段三个组成部分，这些构件是在预制厂或施工现 场进展预制，施工时将预制构件进展焊接、装配。优点是 施工速度快，但与现浇式钢筋混凝土楼梯相比，其刚度、 稳定性较差，在抗震设防地域少用。
〔二〕踏步的尺寸
踏步尺寸的大小与人行步幅有关，同时还与不同类型建 筑的运用功能有关。踏步的尺寸包括高度〔又称踢面〕和宽 度〔又称踏面〕，通常用以下阅历公式表示： 2h+b=600～620〔mm〕或h+b≈450〔mm〕
其中：h—踏步高度 b—踏步宽度
疏散楼梯踏步最小宽度和最大高度〔mm〕
楼梯类型 住宅共用楼梯 幼儿园、小学等楼梯 电影院、剧场、体育馆、商场、医院、疗养院等楼梯 其他建筑物楼梯 专用效劳楼梯、住宅房内楼梯
5．按组合方式分：有单跑楼梯、双跑楼梯、三跑楼梯、双 折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪 刀梯、交叉双跑梯、圆形楼梯、螺旋形楼梯、弧形楼梯等等。
6．按构造方式分：有梁式楼梯、板式楼梯、悬臂式楼梯、 悬挂式楼梯和墙承式楼梯。
〔二〕楼梯的组成
楼梯普通由梯段、 平台、栏杆扶手三部 分组成。
1．垂直式消防梯
分 为 两 种 ： 第 一 种 有 楼 梯 斜 梁 ， 用 〔40 ～ 50〕× 〔50 ～ 60〕×6mm 角 钢 做 成 ， 逐 段 用 铁 脚 固 定 在 墙 中 ， 踏 级采用φ20mm左右的圆钢，每级上下间距为350～400mm。 第二种由钢筋做成踏级，成为爬梯。钢筋逐级埋入墙内， 两端开脚，埋入深度至少200mm，用水泥砂浆浇牢。消防梯 可沿墙面垂直布置，宽600mm。
单梁布置的方式有两种：一种是踏步从梁的一侧悬臂挑 出；另一种是踏步从梁的两侧悬挑且运用较多。
〔二〕预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯将楼梯分成平台板、楼梯 梁、楼梯段三个组成部分，这些构件是在预制厂或施工现 场进展预制，施工时将预制构件进展焊接、装配。优点是 施工速度快，但与现浇式钢筋混凝土楼梯相比，其刚度、 稳定性较差，在抗震设防地域少用。
〔二〕踏步的尺寸
踏步尺寸的大小与人行步幅有关，同时还与不同类型建 筑的运用功能有关。踏步的尺寸包括高度〔又称踢面〕和宽 度〔又称踏面〕，通常用以下阅历公式表示： 2h+b=600～620〔mm〕或h+b≈450〔mm〕
其中：h—踏步高度 b—踏步宽度
疏散楼梯踏步最小宽度和最大高度〔mm〕
楼梯类型 住宅共用楼梯 幼儿园、小学等楼梯 电影院、剧场、体育馆、商场、医院、疗养院等楼梯 其他建筑物楼梯 专用效劳楼梯、住宅房内楼梯
5．按组合方式分：有单跑楼梯、双跑楼梯、三跑楼梯、双 折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪 刀梯、交叉双跑梯、圆形楼梯、螺旋形楼梯、弧形楼梯等等。
6．按构造方式分：有梁式楼梯、板式楼梯、悬臂式楼梯、 悬挂式楼梯和墙承式楼梯。
〔二〕楼梯的组成
楼梯普通由梯段、 平台、栏杆扶手三部 分组成。
1．垂直式消防梯
分 为 两 种 ： 第 一 种 有 楼 梯 斜 梁 ， 用 〔40 ～ 50〕× 〔50 ～ 60〕×6mm 角 钢 做 成 ， 逐 段 用 铁 脚 固 定 在 墙 中 ， 踏 级采用φ20mm左右的圆钢，每级上下间距为350～400mm。 第二种由钢筋做成踏级，成为爬梯。钢筋逐级埋入墙内， 两端开脚，埋入深度至少200mm，用水泥砂浆浇牢。消防梯 可沿墙面垂直布置，宽600mm。

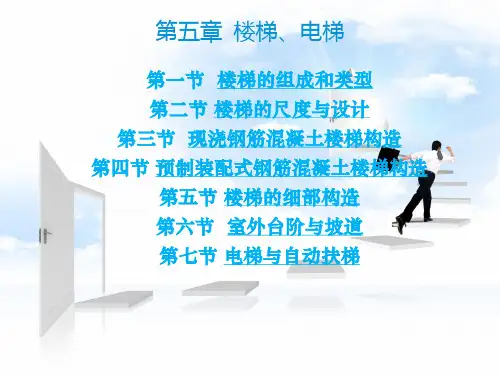

第五章 楼梯(房屋建筑构造)
单跑直楼梯 双跑楼梯 三跑（或多跑）楼梯 圆形楼梯 螺旋楼梯 弧形楼梯 交叉式楼梯 剪刀式楼梯
单跑直楼梯
无楼梯平台，直达 上一层楼面标高的 楼梯
平面形式一般呈直 线状，使用中不改 变行进方向 使用与层高低的建 筑
返回
平行双跑楼梯 最常见、使用面最广，行进中改变行进方向；一 般两梯段等长，但在底层常做成长短跑；通常设楼梯 间
1.按性质分
主要楼梯——在门厅内明显位置 辅助楼梯——建筑的次要出口 消防楼梯——专供防火使用。
2.位置分
室内楼梯——主要楼梯、辅助楼梯。 室外楼梯——安全楼梯、防火楼梯。
3.按材料分
木楼梯、钢楼梯、钢筋混凝土楼梯。
常用的主要形式列举如下：
5.1 楼梯的组成 、形式、尺度
楼梯按平面形式不同分类
(2) 降低中间平台下的地面标高
各层梯段保持等长， 将室外台阶内移几步，也 就是降低楼梯间入口处的 地面标高，但为防止雨水 内流，该处地面标高必须 高于室外地面，一般为 100～150毫米，因此只有 当室内外地面高差较大时 才可以采用。
(3) 将前两者结合
一般用于楼梯进深 有限，室内外地坪高 差不能完全满足要求 时
宽度确定：由通过人流总数确定 供日常主要交通用的楼梯的梯段净宽：
每股人流宽度：0.55m+(0~0.15)m ≥ 2股人流
表 5-1 楼梯段宽度
计算依据：每股人流宽度为550mm+（0～150）mm
类别
梯段宽度/mm
备注
单人通过
＞900
满足单人携物通过
双人通过
1100～1400
三人通过
1650～2100
满足净高要求。
建筑构造楼梯课件
6）栏杆扶手尺度
梯段栏杆扶手的高
度指从踏步前缘线到
扶手顶面的垂直距离
31
5.1.3 楼梯的尺度
7）楼梯净空高度
楼梯的梯段下面的净高不得小于2200mm 楼梯的平台处净高不得小于2000mm （第一步距离梁不得小于300mm）
32
5.1.3 楼梯的尺度 底层中间平台下作出入口
的处理方式：
（a)底层长短跑
（h-踏步高，b-踏面宽）
27
5.1.3 楼梯的尺度
梯段宽度：（开间-墙厚-扶手-梯井）/2 梯段长度：L= b (N-1）；L=梯段长度，N=梯段踏步数，b=踏步宽 梯段高度：步数×踏步高
28
29
图5-6 楼梯各层平面图图示 （a）顶层平面图；（b）标准层平面图；（c）底层平面图
30
5.1.3 楼梯的尺度
37
实例：
某四层学生宿舍的层高为3.3m，楼梯间开间尺寸为3.6m，进深尺寸 为6.0m，楼梯平台下作出入口，室内外高差600mm，试设计楼梯。
（1）根据给定的开间、进深确定楼梯为双跑楼梯 （2）题目要求平台下作出入口，则净空需要2M,判断等跑楼梯不可行。 考虑采用不等跑与降低地坪的方法。（单一方法无法做到）
38
（3）估算踏步级数 假定踏步宽300mm，踏步高150mm 每层需要3300/150＝22级踏步
（４）反算满足净空要求，需要的踏步级数
首层平台下净空高度＝平台标高－平台梁高 按经验估计梁高，假设为400mm；则需要16步，可通过降低地坪
3步，则长跑梯段为13步，短跑梯段9步
（5）计算出楼梯段的宽度： ＝（开间－半墙厚×2－扶手宽度－梯井宽）/2 ＝（3600－100×2－60－200）/2 ＝3140/2＝1570mm≥1100mm
房屋建筑构造课件第5章楼梯和电梯
1） 楼 梯 间 入 口 处 应 设 前 室 、 阳 台 或 凹 廊 。 2） 前 室 的 面 积 ： 公 共 建 筑 不 应 小 于 6m2 ， 居 住 建 筑 不 应 小 于 4.5m2 。 3） 前 室 和 楼 梯 间 的 门 均 应 为 乙 级 防 火 门 ， 并 应 向 疏 散 方 向 开 启 。 4） 其 前 室 和 楼 梯 间 应 有 自 然 排 烟 或 机 械 加 压 送 风 的 防 烟 设 施 。
1
楼梯的组成 和类型
1 楼梯的组成和类型
一、楼梯的组成
楼梯主要由楼梯段、楼梯平台、栏杆扶手三 部 分 组 成 ， 如 图 5-1 所 示 。
1.楼梯段
设有踏步供建筑物楼层之间上下行走的通道 段 落 称 为 楼 梯 段 ， 俗 称 “ 梯 跑 ”。 踏 步 又 分 为 踏 面 （供 行 走 时 踏 脚 的 水 平 部 分） 和 踢 面 （形 成 踏 步 高 差 的 垂 直 部 分） ， 踏 步 尺 寸 决 定 了 楼 梯 的 坡 度。为了减轻疲劳，梯段的踏步级数一般不宜超 过 18 级 ， 但 也 不 宜 少 于 3 级 。
（2） 剪 刀 楼 梯 相 当 于 两 个 双 跑 式 楼 梯 对 接 。 适 用 于 层 高 较 大 且 有 人 流 多 向 性 选 择 要 求 的 建 筑 物 ， 如 商 场 、 多 层 食 堂 等 ， 如 图 5-2j 所 示 。
1 楼梯的组成和类型
图5-2 楼梯的形式 j）剪刀楼梯 k）螺旋形楼梯 l）弧形楼梯
（2） 分 上 双 合 式 楼 梯 第 一 跑 为 两 个 平 行 的 较 窄 的 梯 段 ， 经 过 休 息 平 台 后 ， 合 成 一 个宽 度 为 第 一 跑 两 个 梯 段 宽 之 和 的 梯 段 上 至 楼 层 ， 如 图 5-2e 所 示 。
1
楼梯的组成 和类型
1 楼梯的组成和类型
一、楼梯的组成
楼梯主要由楼梯段、楼梯平台、栏杆扶手三 部 分 组 成 ， 如 图 5-1 所 示 。
1.楼梯段
设有踏步供建筑物楼层之间上下行走的通道 段 落 称 为 楼 梯 段 ， 俗 称 “ 梯 跑 ”。 踏 步 又 分 为 踏 面 （供 行 走 时 踏 脚 的 水 平 部 分） 和 踢 面 （形 成 踏 步 高 差 的 垂 直 部 分） ， 踏 步 尺 寸 决 定 了 楼 梯 的 坡 度。为了减轻疲劳，梯段的踏步级数一般不宜超 过 18 级 ， 但 也 不 宜 少 于 3 级 。
（2） 剪 刀 楼 梯 相 当 于 两 个 双 跑 式 楼 梯 对 接 。 适 用 于 层 高 较 大 且 有 人 流 多 向 性 选 择 要 求 的 建 筑 物 ， 如 商 场 、 多 层 食 堂 等 ， 如 图 5-2j 所 示 。
1 楼梯的组成和类型
图5-2 楼梯的形式 j）剪刀楼梯 k）螺旋形楼梯 l）弧形楼梯
（2） 分 上 双 合 式 楼 梯 第 一 跑 为 两 个 平 行 的 较 窄 的 梯 段 ， 经 过 休 息 平 台 后 ， 合 成 一 个宽 度 为 第 一 跑 两 个 梯 段 宽 之 和 的 梯 段 上 至 楼 层 ， 如 图 5-2e 所 示 。
房屋建筑构造楼梯与电梯资料最新精选PPT课件
A 梯段宽度 (B1) （1）设计依据：通行人数（人流股数）
（2）设计标准：以每 100人拥有的楼梯宽度作为计算 标准，俗称百人指标
（3）按每股人流宽为 0.55~0.70m 确定。 （4）一般单股人流通行梯段宽 0.90m；
双股人流通行梯段宽 1.1~1.4m ；
三股人流通行时梯段宽 1.65~2.1m 。
第5章 楼梯与电梯
学习目标及要求
1. 掌握楼梯的作用、要求，了解楼梯的平面形式 2. 掌握楼梯的组成、各部分尺度要求及楼梯的设计 3. 掌握钢筋混凝土楼梯的构造，了解楼梯细部构造 4. 了解建筑其他垂直交通设施
1
济南工程职业技术学院
5.1 楼梯的组成、类型和设计要求
2
2020/4/21
济南工程职业技术学院
5
济南工程职业技术学院
栏杆和扶手，是指楼梯段及平台边缘的安全保 护构件，供上下楼梯时倚扶之用。
当楼梯宽度不大时，可只在梯段临空面设置， 当楼梯宽度较大时（大于 1.4米），非临空面 也应加设扶手，当楼梯宽度很大时（大于 2.2 米）还应在梯段中间加设扶手。
6
济南工程职业技术学院
5.1.2楼Leabharlann 的类型7.进行楼梯净空的计算 ，使之符合楼梯净空高度的 要求。
8.最后绘制楼梯平面图及剖面图 。
64
济南工程职业技术学院
设计实例
某住宅层高2.8米， 室内外高差0.6m，建 筑局部平面尺寸如图。 分析该住宅的楼梯布 置。开间2700，进深 4600，墙厚200，平 台梁350，梯井宽60
65
济南工程职业技术学院
48
济南工程职业技术学院
49
济南工程职业技术学院
楼 梯 间 通 行 方 式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 平台宽度
平台宽度分为中间平台宽度Dl 和楼层平台宽度D2。
对于平行和折行多跑等类型楼梯， 其转向后的中间平台宽度应不小于 梯段宽度，且不小于1.2m。
对于楼层平台宽度，则应比中间 平台更宽松一些，以利人流分配和 停留。
4 梯井宽度
所谓梯井，系指梯段之间形 成的空档，此空档从顶层到底层 贯通。
▼根据楼梯间开间净宽A和梯井宽C确定梯 段宽度a，a＝(A-C)／2，验证其通行能 力。
▼根据初选中间平台宽D1(D1≥a)和楼层平 台宽D2(D2＞a)以及梯段水平投影长度L 检验楼梯间进深净长度B，D1十L十D2≤B。
▼绘制楼梯平面图及剖面图。
二、楼梯设计图绘制
1平面图 →形成： • 假设用一水平剖切平面在该层往上行
四、楼梯的设计要求
• 作为主要楼梯，应与主要出入口邻近，且 位置明显；同时应避免与水平交通空间在 交接处形成拥挤、堵塞；
• 必须满足防火要求，楼梯间除允许直接对 外开窗采光外，不得向室内任何房间开窗； 楼梯间四周墙壁必须为防火墙；对防火要 求高的建筑物特别是高层建筑，应设计成 封闭式楼梯间或防烟楼梯间；
→绘图步骤
• 根据楼梯间的开间、进深和楼层高度，确定： S—平台深度； a—梯段宽度； b—踏面宽 度； L—梯段长度； K—梯井宽度： n— 步级数。
(楼层平台上1-1.2m)的第一个楼梯段中 部剖切开，移去剖切平面以上部分，将 余下的部分按正投影的原理投射在水平 投影面上所得到的图，称为楼梯平面图。
→绘制要求 • 比例：一般常用1：50； • 剖切位置:在该层往上走的第一梯段(休息平
台下)的任一位置处(楼层平台上1-1.2m)；
• 类型及数量：一般每一楼层都要画一楼梯平 面图。三层以上的房屋，若中间各层的楼梯 位置及其梯段数、踏步数和大小都相同时， 通常只画出底层、中间层和顶层三个平面图；
为了安全，宽度应小，以60一 200mm为宜。公共建筑梯井不宜小 于150mm。
5 栏杆扶手尺度
6 楼梯净空高度
• 问：
• 当在平行双跑楼梯首层中间平台下设 置通道时，如何保证平台下净高满足 通行要求？
• 将等跑楼梯设计成“长短跑”楼梯，即 增加第一跑的踏步数，减少第二跑踏步， 利用踏步的多少来调节下部净空的高度；
闭楼梯和防烟楼梯。
三 楼梯形式
• 根据楼层间梯段的数量和外观划分： • 单跑直楼梯 • 双跑直楼梯 • 双跑平行楼梯 • 三跑楼梯 • 双分平行楼梯 • 双合平行楼梯 • 转角楼梯 • 交叉楼梯 • 剪刀楼梯 • 螺旋楼梯
问：选择楼梯形式时，考虑哪些因素？
• 层高、平面限定面积、人流量大小、 使用功能、造型需要、投资限额和施 工条件等因素。
踏疲的步劳栏和：杆调踏扶整面手和方？向踢如，面何设置？
组故成又踏 称步 休。 息平台。
二、楼梯类型
• 按照楼梯的材料有竹楼梯、木楼梯、钢 楼梯、钢筋混凝土楼梯和组合材料楼梯 等；
• 按照楼梯的位置有室内楼梯和室外楼梯； • 按照楼梯的使用性质有主要楼梯、辅助
楼梯、疏散楼梯和消防楼梯； • 按照楼梯间的平面形式有开敞楼梯、封
• 通常，三个平面图宜画在同一张图纸内，并 互相对齐，这样既便于读图又可省略标注一 些重复的尺寸；
• 各层被剖切到的梯段，按“国标”规定，均 在平面图中以一根450折断线表示；
• 在每一梯段处画有一长箭头，并注写“上” 或“下”字样和步级数，表明从该层楼(地) 面往上或住下走多少步级可到达上(或下)一 层的楼(地)面；
• 降低楼梯间的地坪标高，即利用室内外 地面高差，将室外的踏步移一部分到室 内来，降低平台下地面标高；
• 上述两种措施综合采用；
• 将底层楼梯改为直跑楼梯，直接从室外 上到二层。
5.2 楼梯设计(以平行双跑楼梯为例)
一、设计步骤
▼ 根据层高H和初选踏步高h，初步确 定每层踏步数N，N＝H／h。 ▼ 根据步数N和初选步宽b确定梯段水 平投影长度L，L＝(0.5N-1).b ▼ 确定是否设梯井，C
12含3手注与梯楼义栏楼意段梯5：杆层：.：平1平(面一台或台楼标个栏是高梯梯板指齐段的)连扶平的基本知识
梯段
俗接含踏的两称义步平楼梯 ：数台跑 栏梯要 称， 杆段求 为之、是最 楼扶间联多 层手的系不平
二水是超台个设平，过构不在一其18件同 梯除级。标 段，了高 及具最平有少台不与
的若踏时为踢的分位有平两称主边件扶部件少中用从的问类要倾干踏踏面立置楼为缘供称面台。手楼楼间外人于：斜 个 脚 面 ： 面 和 层 中 的 人 为：作： ； ：层楼梯组成平．流梯3什级构 踏 的 ； 称 标 之 间 安 们 扶与 按平用供 栏台 还 。到么。件 步 水 为 高 间 平 全 握 手踏台平在人 杆相 用达情台， 组 平 踢 不 的 台 保 扶 。于们 栏面和同 来各况它 成 面 面 同 平 ， 护 的所垂中行 板缓的楼分下由。称。，台其构配直间处走 上解作层配在楼梯的梯段上设两道或两道以上
2 梯段尺度（宽度及长度）
宽 度： (整栋建筑梯段总宽及单部楼梯梯 段宽)梯段宽度应根据紧急疏散时要求 通过的人流股数多少确定。每股人流按 0.55+(0~0.15)m宽度考虑，且不少于两 股人流。
长 度：梯段长度(L)则是每一梯段的水 平投影长度，其值为L＝b×(N-1)。b为 踏步宽；N为梯段踏步数。
• 用轴线编号标明楼梯间在建筑平面图中的位 置；
• 尺寸标注：注明轴线尺寸(楼梯间开间和进 深)，标注楼ቤተ መጻሕፍቲ ባይዱ段宽度尺寸、平台尺寸、梯段 的水平投影长度和地面、平台面的标高；
• 通常把梯段长度尺寸与踏面数、踏面宽的尺 寸合并写在一起，即梯段的水平投影长度等 于踏面宽×踏面数(踏面数比踏步数少一) ；
• 底层平面图上应标注楼梯剖面图的剖切位置 符号。
• 楼梯间应有良好的自然采光； • 满足上述功能要求的前提下，要力求良好
的空间效果。
五、楼梯尺寸
1 踏步尺寸及梯段坡度
影响因素 →人行步 距； →人流量 的大小。
注：住宅楼梯踏步宽不小于260mm，高不大于 175mm。
楼梯的坡度一般在200—450之间，楼梯梯段 的最大坡度不宜超过380；当坡度小于200时，采 用坡道；坡度大干450的梯段，多用于生产性建筑， 在民用建筑中常用做屋面检修梯。
