3.3v与5v双向电平转换电路的工作状态_概述说明

3.3v与5v双向电平转换电路的工作状态_概述说明

3.3v与5v双向电平转换电路的工作状态概述说明1. 引言1.1 概述在现代电子设备中,不同芯片和模块之间的通信往往需要考虑到电平兼容性问题。

尤其是在3.3V和5V两种不同电压标准的设备之间,因为它们工作电压不同,直接连接可能会导致数据传输错误或者损坏。

因此,本文将详细介绍3.3V与5V 双向电平转换电路的工作状态,并探讨几种常用的设计和实现方法。

1.2 文章结构本文章分为五个部分来讨论与说明3.3V与5V双向电平转换电路的工作状态。

首先,在引言部分我们将对文章主题进行概述,并简要介绍整篇文章的结构安排。

然后,在第二部分,我们将对3.3V与5V双向电平转换电路进行简要介绍,包括其概念、工作原理以及应用领域。

接下来的第三部分将详细探讨三种常见的设计和实现方法:使用二极管和电阻、使用逻辑门芯片以及使用专门的电平转换芯片。

第四部分将展示并讨论实验结果,比较不同设备在双向转换时的工作状态,同时评估其转换效率。

最后,在第五部分我们将总结全文的内容,并对3.3V与5V双向电平转换电路的工作状态进行概述和说明。

1.3 目的本文的目的在于为读者提供一个全面的了解3.3V与5V双向电平转换电路工作状态的文章。

通过介绍不同设计和实现方法以及实验结果和讨论,读者可以更好地理解这个领域中常见问题和解决方案,并能够选择合适的方法来应对特定应用中的电平转换需求。

希望本文能够为读者提供有价值的参考,促进相关技术的进一步研究与发展。

2. 3.3v与5v双向电平转换电路简介2.1 电平转换概念在嵌入式系统和数字电路中,不同模块或设备之间的通信常涉及到不同的工作电压,其中最常见的是3.3伏特(V)和5伏特(V)两种电平。

然而,直接连接这些设备可能会导致信号误读或损坏。

为了解决这个问题,我们需要使用双向电平转换电路。

这种电路可以将3.3V的逻辑信号转换为5V,并将5V的逻辑信号转换为3.3V,以确保各个模块之间的正常通信。

2.2 工作原理一个常用的解决方案是使用二极管和电阻来实现双向电平转换。

电平转换电路和电源转换电路设计

电平转换电路和电源转换电路设计

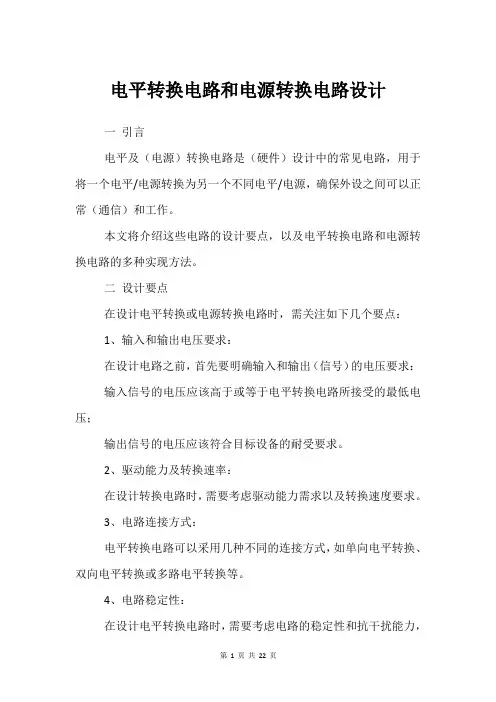

电平转换电路和电源转换电路设计一引言电平及(电源)转换电路是(硬件)设计中的常见电路,用于将一个电平/电源转换为另一个不同电平/电源,确保外设之间可以正常(通信)和工作。

本文将介绍这些电路的设计要点,以及电平转换电路和电源转换电路的多种实现方法。

二设计要点在设计电平转换或电源转换电路时,需关注如下几个要点:1、输入和输出电压要求:在设计电路之前,首先要明确输入和输出(信号)的电压要求:输入信号的电压应该高于或等于电平转换电路所接受的最低电压;输出信号的电压应该符合目标设备的耐受要求。

2、驱动能力及转换速率:在设计转换电路时,需要考虑驱动能力需求以及转换速度要求。

3、电路连接方式:电平转换电路可以采用几种不同的连接方式,如单向电平转换、双向电平转换或多路电平转换等。

4、电路稳定性:在设计电平转换电路时,需要考虑电路的稳定性和抗干扰能力,以确保电路能够正常运行并抵抗外部干扰。

5、功耗:电平/电源转换电路在转换时会产生一定的功耗。

在设计过程中,尤其是对功耗要求很高的应用场景,要重点考虑转换电路带来的功耗,并采取相应措施,以确保电路满足功耗指标要求。

6、成本:在硬件(电路设计)中,成本始终是一个重要的考虑因素。

在设计转换电路时需要评估不同设计方案的成本,在成本和性能之间找到平衡点。

7、(仿真)和测试:在完成转换电路的设计后,进行仿真和测试是非常重要的步骤。

通过仿真可以验证电路的性能和稳定性,测试则可以确保电路在实际应用中能够正常工作。

三通讯信号电平转换的几种实现方法以下是几种常见的通讯信号电平转换电路的实现方法:1、MOS管电平转换电路MOS管搭建的电平转换电路是双向电平转换,电路示例如下图所示,其原理如下:(1)信号自(高压)向低压(左侧->右侧)转换时:左侧高电平时:MOS初始状态为截止,右侧输出高电压,MOS 保持截止;左侧低电平时:右侧通过MOS内的体(二极管)将输出信号拉至低电平,而后MOS导通,右侧保持输出低电平;(2)信号自右侧->左侧时:右侧高电平时:MOS截止,左侧通过上拉(电阻)输出高电平;右侧低电平时:MOS导通,左侧输出低电平;图:MOS管电平转换电路2、三极管电平转换电路三极管电平转换电路也有多种实现方式。

3.3v和5v双向电平转换电路电容

3.3v和5v双向电平转换电路电容

3.3v和5v双向电平转换电路电容
在3.3V和5V双向电平转换电路中,电容起到至关重要的作用。

其核心功能是确保电路的稳定运行,同时防止电压瞬变和干扰。

首先,我们需要了解电容的基本工作原理。

电容,作为一种基本的电子元件,主要通过存储电荷来工作。

当电压施加在电容上时,会促使电荷在极板间移动,形成电场。

这个过程是可逆的,也就是说,当电荷在极板间移动时,电压会随之产生或消失。

在3.3V和5V双向电平转换电路中,电容的主要作用是滤波和去耦。

滤波作用主要是通过电容对交流电的阻抗特性,将电路中的交流分量(如噪声)滤除,从而保持输出电压的稳定。

而去耦作用则是通过吸收电路中的瞬间电压,防止因电压瞬变引起的电路干扰。

此外,双向电平转换电路中的电容还需要具备双向导通的能力。

这是因为在实际应用中,电路可能需要在不同的电压级别之间进行切换。

此时,电容需要能够有效地在两个电压级别之间进行转换,确保电路的正常运行。

为了实现这一目标,通常会选择具有适当容量和耐压值的电容。

容量决定了电容能够存储的电荷量,而耐压值则决定了电容能够承受的最大电压。

在选择电容时,需要根据实际需求进行折中考虑,以确保电路的正常运行。

综上所述,电容在3.3V和5V双向电平转换电路中起到了至关重要的作用。

它通过滤波和去耦作用,确保了电路的稳定运行,同时防止了电压瞬变和干扰。

而为了实现双向电平转换,电容还需要具备双向导通的能力。

在实际应用中,需要根据具体需求选择具有适当容量和耐压值的电容,以满足电路的正常运行。

3.3V转5V的双向电平转换电路

3.3V转5V的双向电平转换电路

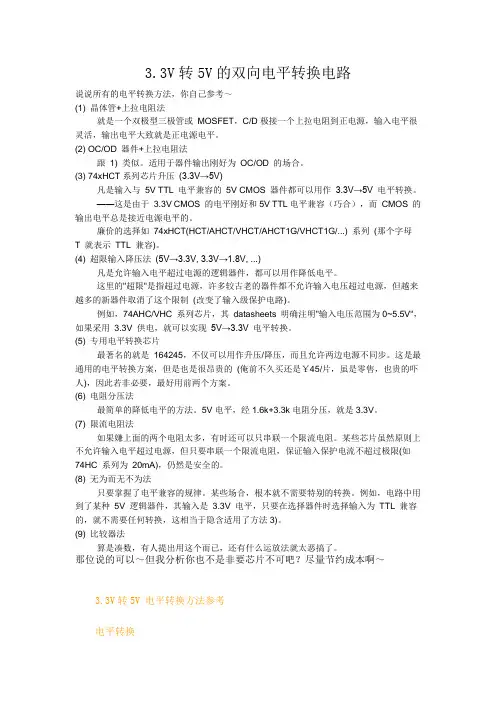

3.3V转5V的双向电平转换电路说说所有的电平转换方法,你自己参考~(1) 晶体管+上拉电阻法就是一个双极型三极管或MOSFET,C/D极接一个上拉电阻到正电源,输入电平很灵活,输出电平大致就是正电源电平。

(2) OC/OD 器件+上拉电阻法跟1) 类似。

适用于器件输出刚好为OC/OD 的场合。

(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与5V TTL 电平兼容的5V CMOS 器件都可以用作3.3V→5V 电平转换。

——这是由于3.3V CMOS 的电平刚好和5V TTL电平兼容(巧合),而CMOS 的输出电平总是接近电源电平的。

廉价的选择如74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列(那个字母T 就表示TTL 兼容)。

(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件,都可以用作降低电平。

这里的"超限"是指超过电源,许多较古老的器件都不允许输入电压超过电源,但越来越多的新器件取消了这个限制(改变了输入级保护电路)。

例如,74AHC/VHC 系列芯片,其datasheets 明确注明"输入电压范围为0~5.5V",如果采用3.3V 供电,就可以实现5V→3.3V 电平转换。

(5) 专用电平转换芯片最著名的就是164245,不仅可以用作升压/降压,而且允许两边电源不同步。

这是最通用的电平转换方案,但是也是很昂贵的(俺前不久买还是¥45/片,虽是零售,也贵的吓人),因此若非必要,最好用前两个方案。

(6) 电阻分压法最简单的降低电平的方法。

5V电平,经1.6k+3.3k电阻分压,就是3.3V。

(7) 限流电阻法如果嫌上面的两个电阻太多,有时还可以只串联一个限流电阻。

某些芯片虽然原则上不允许输入电平超过电源,但只要串联一个限流电阻,保证输入保护电流不超过极限(如74HC 系列为20mA),仍然是安全的。

mos管的双向电平转换电路设计

mos管的双向电平转换电路设计

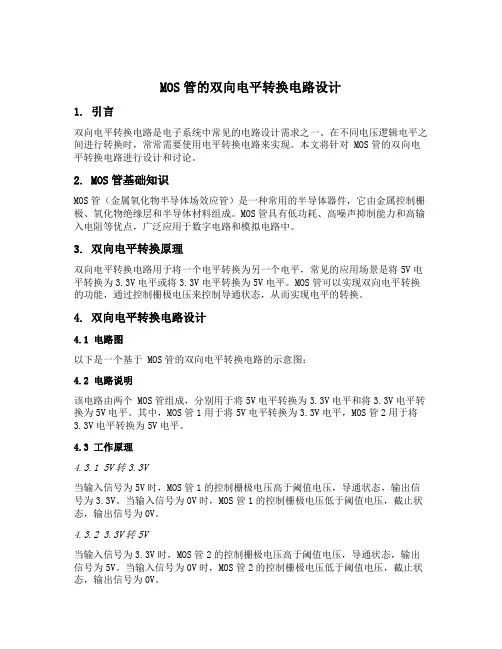

MOS管的双向电平转换电路设计1. 引言双向电平转换电路是电子系统中常见的电路设计需求之一。

在不同电压逻辑电平之间进行转换时,常常需要使用电平转换电路来实现。

本文将针对 MOS管的双向电平转换电路进行设计和讨论。

2. MOS管基础知识MOS管(金属氧化物半导体场效应管)是一种常用的半导体器件,它由金属控制栅极、氧化物绝缘层和半导体材料组成。

MOS管具有低功耗、高噪声抑制能力和高输入电阻等优点,广泛应用于数字电路和模拟电路中。

3. 双向电平转换原理双向电平转换电路用于将一个电平转换为另一个电平,常见的应用场景是将5V电平转换为3.3V电平或将3.3V电平转换为5V电平。

MOS管可以实现双向电平转换的功能,通过控制栅极电压来控制导通状态,从而实现电平的转换。

4. 双向电平转换电路设计4.1 电路图以下是一个基于 MOS管的双向电平转换电路的示意图:4.2 电路说明该电路由两个 MOS管组成,分别用于将5V电平转换为3.3V电平和将3.3V电平转换为5V电平。

其中,MOS管1用于将5V电平转换为3.3V电平,MOS管2用于将3.3V电平转换为5V电平。

4.3 工作原理4.3.1 5V转3.3V当输入信号为5V时,MOS管1的控制栅极电压高于阈值电压,导通状态,输出信号为3.3V。

当输入信号为0V时,MOS管1的控制栅极电压低于阈值电压,截止状态,输出信号为0V。

4.3.2 3.3V转5V当输入信号为3.3V时,MOS管2的控制栅极电压高于阈值电压,导通状态,输出信号为5V。

当输入信号为0V时,MOS管2的控制栅极电压低于阈值电压,截止状态,输出信号为0V。

4.4 参数选择在设计双向电平转换电路时,需要根据实际需求选择合适的 MOS管和电阻。

以下是一些常用的参数选择建议: - MOS管:根据输入电压和输出电压的差异选择合适的 MOS管,确保其阈值电压适合转换需求。

- 电阻:选择合适的电阻值,以限制电流流过 MOS管,保护电路和提高稳定性。

三极管双向电平转换电路

三极管双向电平转换电路

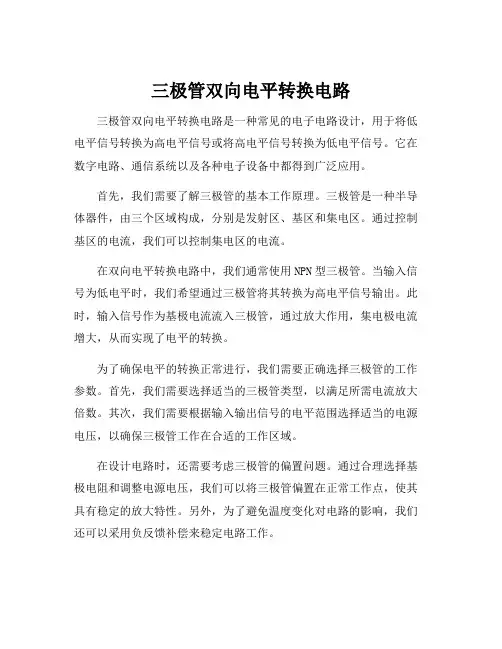

三极管双向电平转换电路三极管双向电平转换电路是一种常见的电子电路设计,用于将低电平信号转换为高电平信号或将高电平信号转换为低电平信号。

它在数字电路、通信系统以及各种电子设备中都得到广泛应用。

首先,我们需要了解三极管的基本工作原理。

三极管是一种半导体器件,由三个区域构成,分别是发射区、基区和集电区。

通过控制基区的电流,我们可以控制集电区的电流。

在双向电平转换电路中,我们通常使用NPN型三极管。

当输入信号为低电平时,我们希望通过三极管将其转换为高电平信号输出。

此时,输入信号作为基极电流流入三极管,通过放大作用,集电极电流增大,从而实现了电平的转换。

为了确保电平的转换正常进行,我们需要正确选择三极管的工作参数。

首先,我们需要选择适当的三极管类型,以满足所需电流放大倍数。

其次,我们需要根据输入输出信号的电平范围选择适当的电源电压,以确保三极管工作在合适的工作区域。

在设计电路时,还需要考虑三极管的偏置问题。

通过合理选择基极电阻和调整电源电压,我们可以将三极管偏置在正常工作点,使其具有稳定的放大特性。

另外,为了避免温度变化对电路的影响,我们还可以采用负反馈补偿来稳定电路工作。

除了将低电平信号转换为高电平信号,三极管双向电平转换电路也可以实现反向的功能。

当输入信号为高电平时,我们可以通过适当的电路设计将其转换为低电平信号输出。

这种双向功能使得该电路在实际应用中更加灵活。

需要注意的是,由于三极管是一个非线性器件,所以在转换过程中可能会产生一些非线性失真。

为了减小这种失真,我们可以引入负反馈电路来提高线性度,并通过选择适当的工作点和优化电路参数来减小非线性失真。

总的来说,三极管双向电平转换电路是一种重要的电子电路设计,它可以将低电平信号转换为高电平信号或将高电平信号转换为低电平信号。

在实际应用中,我们需要合理选择三极管类型、调整工作参数以及引入负反馈等手段来优化电路性能。

通过深入理解三极管工作原理,我们可以更好地设计和应用这种电路,实现电平转换的稳定性和精确性。

max3232工作原理

max3232工作原理

max3232工作原理
MAX3232是一款集成电路,工作原理如下:
1. RS-232转换:MAX3232主要用于将RS-232标准电平转换为适合微控制器或其他低压逻辑电平的电平。

RS-232电平通常为正负12V,而微控制器或其他逻辑电路的工作电平通常为0V和3.3V或5V。

MAX3232通过内部电压调节器和双向电平转换电路实现将RS-232电平转换为适合逻辑电路的电平。

2. 电平转换:MAX3232内部有电平转换电路,能够将RS-232接收和发送的电平转换为适合逻辑电路的电平。

当RS-232接收信号为高电平时,MAX3232将其转换为逻辑电路所能接受的高电平信号。

当RS-232接收信号为低电平时,MAX3232
将其转换为逻辑电路所能接受的低电平信号。

3. 信号调整:MAX3232还能调整RS-232信号的电平幅度。

RS-232标准定义了标准电平和标准电平范围。

不同设备可能对电平范围有不同的要求。

MAX3232内部的电平调整电路可以根据需求调整出适合各种设备的信号电平。

总的来说,MAX3232的工作原理是通过将RS-232标准电平转换为适合逻辑电路的电平,并调整信号的电平幅度,实现RS-232与微控制器或其他逻辑电路的连接。

mos 双向电平转换

mos 双向电平转换

mos 双向电平转换MOS 双向电平转换引言:MOS 双向电平转换是现代电子领域中常用的电路之一。

它可以将输入信号的电平转换为输出信号的电平,实现不同电平之间的互联。

本文将介绍 MOS 双向电平转换的原理、应用和优缺点。

一、MOS 双向电平转换的原理MOS 双向电平转换是通过 MOS 转换器来实现的。

MOS 转换器是由MOS 管和电阻组成的电路,通过对MOS 管的控制,可以实现电平的转换。

当控制信号为高电平时,MOS 管导通,输出信号为高电平;当控制信号为低电平时,MOS 管截止,输出信号为低电平。

这样,就实现了输入信号电平到输出信号电平的转换。

二、MOS 双向电平转换的应用1. 信号转换:MOS 双向电平转换可以将不同电平的信号转换为统一的电平,以适应不同电路之间的连接要求。

例如,将高电平的信号转换为低电平的信号,以适应低电平电路的输入要求。

2. 电平匹配:MOS 双向电平转换可以实现信号的电平匹配,使得不同电路之间的电平能够相互匹配。

例如,将高电平电路的输出信号转换为低电平,然后再将低电平信号转换为高电平,以适应不同电路之间电平差异的问题。

3. 电压适配:MOS 双向电平转换还可以实现不同电压之间的适配。

例如,将高压信号转换为低压信号,以适应低压电路的输入要求。

三、MOS 双向电平转换的优缺点1. 优点:(1) MOS 双向电平转换具有体积小、功耗低的特点,适合在集成电路中应用。

(2) 转换速度快,响应时间短,能够满足高速数据传输的需求。

(3) 转换精度高,能够实现精确的电平转换。

2. 缺点:(1) 受限于MOS 管的工作特性,MOS 双向电平转换的输入电压范围有限。

(2) 由于 MOS 双向电平转换是通过 MOS 管的导通和截止实现的,因此存在一定的功耗和损耗。

结论:MOS 双向电平转换是一种常用的电路,可以实现输入信号电平到输出信号电平的转换。

它在信号转换、电平匹配和电压适配等方面具有重要的应用价值。

简单实用的双向电平转换电路

简单实用的双向电平转换电路

当你使用的单片机的时候,电平转换就在所难免了,经常会遇到转5V或者5V转的情况,这里介绍一个简单的电路,他可以实现两个电平的相互转换(注意是相互哦,双向的,不是单向的!).电路十分简单,仅由3个电阻加一个MOS管构成,电路图如下:
(原文件名:转换.jpg)
上图中,S1,S2为两个信号端,VCC_S1和VCC_S2为这两个信号的高电平电压.另外限制条件为: 1,VCC_S1<=VCC_S2.
2,S1的低电平门限大于左右(视NMOS内的二极管压降而定).
3,Vgs<=VCC_S1.
4,Vds<=VCC_S2
对于和5V/12V等电路的相互转换,NMOS管选择AP2306即可.原理比较简单,大家自行分析吧!此电路我已在多处应用,效果很好.
对这个电路测试了下,MOS管采用的是2N7002小信号NMOS,输入电容很小的,大概几十pF。

下面是电路及实物
测试主要是对向5V转换,下面奉上测试波形图。

115KHz波形,这个是频率是常用串口较高的波特率
400KHz,高速IIC通信的时钟频率
1MHz,波形上升太慢了
4MHz,已经不能输出5V的电平了。

gpio电平转换

gpio电平转换

gpio电平转换
在嵌入式系统或单片机中,GPIO(通用输入输出)引脚的电平转换通常涉及到将引脚的电压从一个电平(例如高电平)转换为另一个电平(例如低电平)或相反。

这通常需要使用逻辑门、电阻网络、或者特定的芯片来实现。

以下是一些常见的方法:
1. 电平转换电路:
•电平转换器芯片:一些芯片专门设计用于电平转换,例如TXB0108,TXS0108,或者使用 MOSFET 的 TXS系列。

•电阻分压:通过使用两个电阻分压电路,可以将高电平转换为低电平。

这通常涉及两个电阻,将 GPIO 引脚连接到电阻分压电路,以降低电平。

2. 双向电平转换:
•双向电平转换芯片:一些芯片不仅可以将高电平转换为低电平,还能实现双向转换,例如 TXB0108。

•双向电平转换电路:使用 MOSFET 或双向电平转换芯片可以实现双向转换。

3. 逻辑门:
•反向器(NOT门):通过使用反向器电路,可以将高电平转换为低电平,或反之。

这可以通过一个简单的晶体管和电阻来实现。

请注意,具体的电平转换方法取决于你的应用、系统和硬件。

在设计电平转换电路时,请仔细阅读相关芯片的数据手册,确保你的设
计符合芯片的规格要求。

此外,注意电平转换可能引入延迟,因此在高速应用中要格外小心。

简单实用的双向电平转换电路(非常实用!)3.3V--5V

简单实用的双向电平转换电路(非常实用!)3.3V--5V

之袁州冬雪创作
当你使用3.3V的单片机的时候,电平转换就在所不免了,常常会遇到3.3转5V或者5V转3.3V的情况,这里先容一个简单的电路,他可以实现两个电平的相互转换(注意是相互哦,双向的,不是单向的!).电路十分简单,仅由3个电阻加一个MOS管构成,电路图如下:
(原文件名:3.3-5V转换.jpg) 上图中,S1,S2为两个信号端,VCC_S1和VCC_S2为这两个信号的高电平电压.别的限制条件为:
1,VCC_S1<=VCC_S2.
2,S1的低电平门限大于0.7V左右(视NMOS内的二极管压降而定).
3,Vgs<=VCC_S1.
4,Vds<=VCC_S2
对于3.3V和5V/12V等电路的相互转换,NMOS管选择AP2306即可.原理比较简单,大家自行分析吧!此电路我已在多处应用,效果很好.
对这个电路测试了下,MOS管采取的是2N7002小信号NMOS,输入电容很
小的,大概几十pF.下面是电路及实物
测试主要是对3.3向5V转换,下面奉上测试波形图.115KHz波形,这个是频率是常常使用串口较高的波特率
400KHz,高速IIC通信的时钟频率
1MHz,波形上升太慢了
4MHz,已经不克不及输出5V的电平了。

电平转换电路工作原理

电平转换电路工作原理

电平转换电路工作原理嘿,朋友们!今天咱来聊聊电平转换电路这玩意儿的工作原理。

你说这电平转换电路啊,就像是一个神奇的桥梁,连接着不同电压世界的两端。

想象一下,有两个电压“部落”,它们的“语言”不太一样,一个高电压“部落”,一个低电压“部落”。

那怎么让它们能互相交流、理解呢?这时候电平转换电路就出马啦!它就像是一个精通两种“语言”的翻译官。

比如说,高电压这边发送了一个信号,电平转换电路一瞧,哟,得把这个信号变成低电压那边能懂的形式。

于是它就施展魔法,把高电压信号变成了低电压信号,让低电压那边能轻松接收和理解。

反过来也一样,低电压那边的信号要去到高电压那边,电平转换电路也能给安排得明明白白的,把低电压信号变成高电压能识别的样子。

这就好像你要和一个外国人交流,你得通过翻译才能明白对方说啥,对方也得靠翻译才能懂你的意思。

电平转换电路不就是这么个厉害的“翻译”嘛!那它具体是怎么做到的呢?这可就有很多巧妙的设计啦!有的是用一些特殊的电子元件,像电阻啦、电容啦、晶体管啦等等,它们组合在一起,就像一个默契的团队,共同完成电平转换的任务。

比如说,通过电阻的分压作用,可以把高电压降低到合适的程度。

这就好比是把一大桶水,通过一个巧妙的装置,分成了几小杯,每一杯的量就正好合适。

还有的电平转换电路会利用晶体管的开关特性。

晶体管就像是一个聪明的守门员,根据需要打开或关闭通道,让信号顺利通过或者被转换。

哎呀,这电平转换电路可真是太重要啦!没有它,那些不同电压的设备怎么能愉快地一起工作呢?就像如果没有翻译,不同国家的人交流得多困难呀!而且,电平转换电路在我们的生活中无处不在呢!从小小的电子设备到大型的工业控制系统,都有它的身影。

你想想,你的手机、电脑、电视等等,里面肯定都有电平转换电路在默默地工作着,让各种芯片、元件能协调合作。

所以说啊,可别小看了这电平转换电路,它虽然不起眼,但却是电子世界里不可或缺的一部分呢!它就像是一个幕后英雄,默默地为我们的电子设备保驾护航,让它们能正常运行,给我们带来便利和乐趣。

mos双向电平转换电路

mos双向电平转换电路

mos双向电平转换电路摘要:本文将介绍mos双向电平转换电路的原理和应用。

首先,我们将讨论mos双向电平转换的概念和作用。

然后,我们将详细解释mos双向电平转换电路的工作原理和设计要点。

最后,我们将讨论mos双向电平转换电路的应用领域和发展前景。

引言mos双向电平转换电路是一种常用的电路设计元件,用于将不同电平的信号转换为适应特定系统的电平。

它具有低功耗、高速传输和广泛的应用领域等优点,在数字电子系统中扮演着重要的角色。

下面我们将深入了解mos双向电平转换电路的原理和应用。

一、mos双向电平转换的概念和作用mos双向电平转换是指将一个电平转换为另一个电平,以适应不同电路之间的连接。

在数字电子系统中,不同的电路可能使用不同的电平标准,例如TTL电平、CMOS电平或LVDS电平。

mos双向电平转换电路可以将不同电平之间的信号进行转换,以确保信号的正常传输和处理。

mos双向电平转换电路通常由mos管和电阻网络组成。

mos管作为开关元件,根据输入信号的电平情况,控制输出信号的电平状态。

电阻网络用于调整电平转换的幅度和偏置电压,以确保信号的准确转换。

二、mos双向电平转换电路的工作原理和设计要点mos双向电平转换电路的工作原理基于mos管的开关特性和电阻网络的调整。

当输入信号为高电平时,mos管导通,输出信号为低电平;当输入信号为低电平时,mos管截止,输出信号为高电平。

通过调整电阻网络的参数,可以实现不同电平之间的转换。

设计mos双向电平转换电路时,需要考虑以下要点:1. 选择合适的mos管型号和参数,以满足转换电平的要求。

不同的mos管具有不同的导通和截止电压,需要根据实际应用进行选择。

2. 调整电阻网络的参数,以确保输出信号的幅度和偏置电压符合要求。

电阻网络可以通过串联和并联电阻来实现,需要根据转换电平的幅度和偏置电压进行调整。

3. 考虑输入信号的特性和电路负载的要求,选择合适的输入和输出电容,以提高信号的传输质量和抗干扰能力。

MAX3232互换双向电平转换电路

MAX3232互换双向电平转换电路

MAX3232互换双向电平转换电路收发器MAX3232配备专有的低漏失电压发射器输出状态,通过双电荷泵,在3.0V至5.5V 供压下,表现出真正的RS-232协议器件性能。

这些器件只需4个0.1μF的外部小电容,用于电荷泵。

在保持RS-232协议输出电平的前提下,MAX3232可确保250kbps的数据传输速率;MAX3232带有2个接收器和2个驱动器。

在关断模式中,其接收器保持活动状态,同时允许仅用1μA的工作电流监测外部设备,诸如:调制解调器。

MAX3232在引脚,封装和功能上各自兼容符合行业标准的MAX242,MAX232特性:Meets true EIA/TIA-232-F Standards from a +3.0V to +5.5V power supplyInteroperable with EIA/TIA - 232 and adheres to EIA/TIA - 5621 A Low-Power Shutdown (UM3222E)Enhanced ESD Specifications:15kV Human Body Model15kV IEC1000-4-2 Air Discharge8kV IEC1000-4-2 Contact Discharge250 kbps Minimum Transmission RateIdeal for Handheld, Battery Operated ApplicationsLatch up FreeGuaranteed 30V/μs Max Slew RateBiCMOS Technology应用范围:◆电池供电设备◆手持式装置◆高速调制解调器◆外设、打印机◆笔记本电脑、亚笔记本电脑与掌上电脑。

双向逻辑电平转换电路MAX3370、MAX3371

双向逻辑电平转换电路MAX3370、MAX3371

双向逻辑电平转换电路MAX3370、MAX3371
邹士洪
【期刊名称】《电子世界》
【年(卷),期】2010(000)003
【摘要】随着计算机技术的高速发展,人类已经进入了数字时代。

今天普通计算机的运算速度也已从上世纪的每秒钟千万次发展到了几十亿次。

【总页数】2页(P39-40)
【作者】邹士洪
【作者单位】无
【正文语种】中文
【中图分类】TN873.94
【相关文献】
1.逻辑电平的转换电路 [J], 苗增秀;郝增林
2.高压逻辑电平与TTL逻辑电平转换电路 [J], 王强
3.Maxim 16通道双向逻辑电平转换器 [J],
4.一种高频低功耗ECL逻辑到CMOS逻辑转换电路 [J], 王进军;闫晓莺;杨峰;史永胜
5.带有独立方向控制的双电源双向电平转换器可在两个逻辑电平之间配置单向和独立的双向电压变换 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。

双向电平转换芯片输出对输出的情况

双向电平转换芯片输出对输出的情况

双向电平转换芯片输出对输出的情况双向电平转换芯片(Bidirectional Level Shifter)是一种常用的芯片,可以完成不同电压逻辑电路之间的双向通信。

它的主要作用是将一种电平转换为另一种电平。

但是,当我们在使用这种芯片的时候,需要注意一些特别的情况。

下面分步骤阐述这些问题。

第一步,了解双向电平转换芯片的工作原理。

双向电平转换芯片的工作原理有两种,一种是基于电阻缩放的传统方案,另一种是现代芯片中的双向电平转换电路。

电阻缩放的方法是将两条信号线相连,并使用两个电阻在两端进行缩放,使信号线上的电压转换为另一种电平。

这种方法简单易用,但是会因为电阻的失真而导致信号的失真。

现代的双向电平转换芯片内部有一个电平转换电路,可以通过控制信号线的方向进行电平转换,不需要电阻缩放就可以完成电平转换。

第二步,了解输出信号的情况在使用双向电平转换芯片时,输出信号的情况也是需要我们注意的。

在大多数情况下,电平转换芯片可以保证输入和输出电平的一致性。

但是,当输入信号的电压较高时,输出信号的电压可能会略微偏低。

这是因为转换芯片内部电路需要一定的时间来调整电平,可能会导致输出信号的瞬态响应时间偏长。

此外,当信号线的长度较长时,也可能会导致输出信号的失真。

第三步,注意电路连接的方式连接电路时需要注意,如果连接不当,也可能会导致输出信号的失真。

例如,在使用双向电平转换芯片时,需要将输入信号线和输出信号线正确连接到芯片的相应引脚。

此外,如果信号线的长度超过了规定长度,需要加装衰减器来衰减信号的噪波和干扰信号,以确保输出信号的稳定性和准确性。

总之,双向电平转换芯片是一种非常实用的器件,可以帮助我们解决不同电压逻辑电路之间的通信问题。

但是,在使用时需要注意电路的连接方式和输出信号的情况,以确保输出信号的质量和稳定性。

mos管双向电平转换

mos管双向电平转换

mos管双向电平转换MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor,MOSFET)可以用于实现双向电平转换,通常在数字电路中广泛使用。

下面是一种基本的双向电平转换电路示意图,使用了两个MOSFET,一个用于逻辑电平高到低的转换,另一个用于逻辑电平低到高的转换。

Vcc1 Vcc2| || |R1 R2| |----- -----| ||---|---| |---|---|| MOSFET | | MOSFET ||_______| |_______|| || |GPIO1 GPIO2Vcc1 和 Vcc2 是两个电平不同的电源,例如,Vcc1 可能是 3.3V,而 Vcc2 是 5V。

R1 和 R2 是上拉电阻,用于确保 MOSFET 的门极始终有一个合适的电平。

它们通常被选为 10k 欧姆。

两个MOSFET 分别连接到两个不同的GPIO 引脚。

GPIO1 控制从 Vcc1 到 Vcc2 的方向,GPIO2 控制从 Vcc2 到 Vcc1 的方向。

这个电路的工作原理:当 GPIO1 输出高电平时,MOSFET1 通。

这时,Vcc1 上的信号能够流向 Vcc2。

当 GPIO1 输出低电平时,MOSFET1 截断。

这时,Vcc2 上的信号不能流向 Vcc1。

当 GPIO2 输出高电平时,MOSFET2 通。

这时,Vcc2 上的信号能够流向 Vcc1。

当 GPIO2 输出低电平时,MOSFET2 截断。

这时,Vcc1 上的信号不能流向 Vcc2。

这种电路可以实现从一个电平域到另一个电平域的双向转换,而且由于使用了MOSFET,电路的开关速度较快。

实际电路中需要根据具体情况调整元件参数和连接方式。

N沟道增强型MOS管双向低频开关电路

N沟道增强型MOS管双向低频开关电路

N沟道增强型MOS管双向低频开关电路MOS-N 场效应管双向电平转换电路 -- 适⽤于低频信号电平转换的简单应⽤
(原⽂件名:MOS-N 场效应管双向电平转换电路.jpg)
如上图所⽰,是 MOS-N 场效应管双向电平转换电路。

双向传输原理:
为了⽅便讲述,定义 3.3V 为 A 端,5.0V 为 B 端。

A端输出低电平时(0V) ,MOS管导通,B端输出是低电平(0V)
A端输出⾼电平时(3.3V),MOS管截⾄,B端输出是⾼电平(5V)
A端输出⾼阻时(OC) ,MOS管截⾄,B端输出是⾼电平(5V)
B端输出低电平时(0V) ,MOS管内的⼆极管导通,从⽽使MOS管导通,A端输出是低电平(0V) B端输出⾼电平时(5V) ,MOS管截⾄,A端输出是⾼电平(3.3V)
B端输出⾼阻时(OC) ,MOS管截⾄,A端输出是⾼电平(3.3V)
优点:
1、适⽤于低频信号电平转换,价格低廉。

2、导通后,压降⽐三极管⼩。

3、正反向双向导通,相当于机械开关。

4、电压型驱动,当然也需要⼀定的驱动电流,⽽且有的应⽤也许⽐三极管⼤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

当你使用3.3V的单片机的时候,电平转换就在所难免了,经常会遇到3.3转5V或者5V转3.3V的情况,这里介绍一个简单的电路,他可以实现两个电平的相互转换(注意是相互哦,双向的,不是单向的!).电路十分简单,仅由3个电阻加一个MOS管构成,电路图如下:
(原文件名:3.3-5V转换.jpg)
引用图片
上图中,S1,S2为两个信号端,VCC_S1和VCC_S2为这两个信号的高电平电压.另外限制条件为:
1,VCC_S1<=VCC_S2.
2,S1的低电平门限大于0.7V左右(视NMOS内的二极管压降而定).
3,Vgs<=VCC_S1.
4,Vds<=VCC_S2
对于3.3V和5V/12V等电路的相互转换,NMOS管选择AP2306即可.原理比较简单,大家自行分析吧!此电路我已在多处应用,效果很好.。
