无源光网络安全可靠的整合解决方案
推荐-无源光网络安全可靠的整合解决方案 精品
✓ 首批标准始创于1995年 ✓ 基于ITU（国际电信联盟标准 ）和IEEE（美国电气和电子工程师协会 ） ✓ 数十亿美元投资，不断完善PON技术 ✓ 光纤宽带用户已超过电缆用户 ✓ 美国PON居民用户已超260万 ✓ 中国PON居民用户已超1670万
资料来源： Point Topic， 2008年7月
每层楼
铜线
$127,150
SCS PON
$41,815
数据中心
-
$139,560
整栋七层楼宇
16
$890,050 $432,265 成本节省51%
光线路终端（OLT）
可升级的综合平台
✓ 160Gbps双向交换能力 ✓ 800Gbps双向底板 ✓ 每个插槽具备10 GEPON(千兆无源光网络 )和1 GEPON支持 ✓ 热交换卡槽 ✓ 插拔式光学设备（SFP、XFP） ✓ 与现有ONT兼容，速度达每秒 1吉字节 ✓ 提供完全冗余配置 ✓ 运营商级可靠性（正常运行时间达99.999%）
将语音、数据和视频集合于同一条光纤
✓ 更高可靠性 ✓ 缩短安装时间并减少安装成本 ✓ 降低总体寿命周期操作成本 ✓ 极大改善网络性能 SCS是绿色IT ✓ 减少并有效分配功率 ✓ 减少空间需求 ✓ 减少特殊冷却要求
5
PON连通性概述
6
PON通讯
7
移除有源分布层
减少安装以及使用与维修费用 无需竖井间 无需专门冷却系统 减少/有效分配功率 方便用户在工作环境内走动 排除查错检修元件 减少派遣技术员亲临现场的费用 减少馈线网络中的电缆数
强大的网络管理
✓ 软件驱动和易升级 ✓ 服务质量（QoS）与带宽控制速度提高64 Kbps ✓ VLAN与ESAF支持 ✓ 多级队列与特定服务支持 ✓ IGMP侦听与代理 ✓ IPv6兼容
PON专线解决方案
PON专线解决方案目录一、项目背景与目标 (2)1. 项目背景介绍 (3)2. 目标及需求说明 (4)二、PON技术原理及优势分析 (5)1. PON技术简介 (7)1.1 定义及发展历程 (8)1.2 主要技术特点 (9)2. PON技术优势分析 (10)2.1 高速传输能力 (11)2.2 灵活的网络拓扑结构 (12)2.3 优秀的网络安全性能 (13)三、PON专线解决方案设计 (14)1. 整体架构设计思路 (16)2. 硬件设备选型与配置方案 (17)3. 软件系统配置及功能实现 (18)四、PON专线解决方案实施流程 (19)1. 实施前准备工作 (19)2. 设备安装与调试过程 (21)3. 系统测试与验收标准 (22)4. 用户培训及后期维护支持 (23)五、性能评价与测试分析 (24)1. 性能评价指标体系建立 (25)2. 测试方法及步骤描述 (26)3. 测试数据记录与分析报告 (27)六、风险分析及应对措施 (29)1. 项目实施过程中可能遇到的风险 (30)2. 风险评估及应对措施制定 (31)七、投资与成本分析 (32)1. 项目投资规模及构成 (33)2. 成本效益分析 (34)3. 回报预测及收益评估方法 (35)一、项目背景与目标随着信息技术的快速发展，企业对网络质量和服务质量的要求越来越高。
在这种背景下，PON专线作为一种新型的接入网络技术，因其高带宽、高可靠性和灵活性的优势，得到了广泛的应用和推广。
本项目旨在解决企业在网络接入方面的需求，为企业提供更加稳定、高效的网络服务。
当前网络环境复杂多变，企业面临着网络安全、数据传输质量等方面的挑战，需要一种高效、稳定的网络接入方案；PON专线技术以其独特的优势，如高带宽、低损耗、灵活接入等，成为企业网络接入的重要选择；随着企业业务的快速发展，对网络的需求越来越高，需要一种能够适应企业发展需求的网络解决方案。
构建一个基于PON专线的企业网络接入方案，为企业提供高质量的网络服务；优化网络结构，提高网络带宽和传输质量，满足企业日益增长的业务需求；通过本项目的实施，推动企业信息化建设，提高企业的竞争力和运营效率。
ODN无源光网络整治施工经验总结
七、总结
七、总结
我们认为ODN整治项目跟一般的新建工程项目在施工管理、施工要求上都有很大的 不同。体现在施工管理上需要甲乙双方密切配合,需要甲方的深度参与；体现在施工要求上 需要达到为网络解除安全隐患、修复和完善原有设施的安装工艺，并通过网络调整等工程 措施盘活存量资产，为甲方创造可量化的经济效益。
对不符合规范要求的杆路、管道人孔等处光缆布放进行整改； 对不符合规范要求的光分、光交箱内部布线进行整改； 对损坏的设施进行修复，消除设备线缆故障隐患、安全隐患； 结合中国电信网发〔2018〕16号《中国电信综合业务接入区规划建设指引》文件要求，改造、
调整网络结构，包括网络分层、区域规划调整等，降低新业务的建设投资；
六、我们的建议
六、我们的建议
我们高质量的完成了这个项目。但是，各位都知道，我们的工期大大的超出了我们 的预期，作为项目的施工方，我们认为要完成好ODN整改项目必须要做到以下要求： 设计人员必须要完全理解中国电信网发〔2018〕16号《中国电信综合业务接入区规划建 设指引》文件精神，必须和甲方相关人员进行细致的调研和沟通，要完全理解甲方的需 求；
设施安全整治：完善各类安全标识、装置，对各类损坏的设施进行修复、加固，保证设 施及人身安全;
二、ODN整治项目施工的重点
自有设施的安装工艺整治：其原则如下： 1）尽可能按照标准工艺要求实施； 2）如果投资很大或者条件不允许，可以适当采用变通的办法，但是必须首先保证安全性，保
证设施抢修的需求；在这个前提下，可能适当放宽工艺要求; 3）如果有其他运营商借用我们的设施，原则上要求他们一起整改;
施工条件复杂：由于积累的问题众多，很多情况下难以事先作出预案，需要甲乙方密切配合及 时应对
网络资料不完整：由于是整治项目，施工必须要掌握原始资料才能高效的开展工作，需要甲方 有熟悉网络的人员密切配合
无源光网络弱电工程解决方案
无源光网络弱电工程解决方案1.选择适合的无源光网络设备：在无源光网络弱电工程中，选择适合的无源光网络设备是非常重要的一步。
可以根据实际需要选择适合的光纤、光纤模块、光纤收发器等设备，并确保这些设备具备稳定的传输功能和足够的带宽。
2.合理布线：布线是无源光网络弱电工程中的重要环节。
合理布线可以确保数据传输的稳定性和可靠性。
在布线时，需要根据实际需求选择合适的布线方式，合理划定布线区域和布线路径，并严格按照标准进行布线，避免任何布线故障和干扰。
3.网络管理：在无源光网络弱电工程中，网络管理是不可忽视的一环。
通过合理的网络管理，可以对网络设备进行监控和维护，确保网络的稳定运行。
主要包括对网络设备的定期巡检、故障排除和维护、网络性能监测和优化等。
4.弱电设备选型：无源光网络弱电工程中的弱电设备包括监控设备、报警设备、通信设备等。
在选型时，需要结合实际需求选择性能稳定、质量可靠的设备。
同时，需要进行合理的设备布局，确保设备的充分利用和互联互通。
5.安全防护：无源光网络弱电工程中的数据传输和管理涉及到重要信息的传输，在工程设计之初就需要考虑到信息的安全性。
可以通过数据加密、访问权限控制等手段，确保数据传输的安全性。
6.故障排除与维护：在无源光网络弱电工程中，故障排除和维护是必不可少的环节。
需要建立健全的故障排除机制，并定期进行设备维护和保养，以确保网络设备的长期稳定运行。
总之，无源光网络弱电工程的解决方案需要综合考虑设备选型、布线、网络管理、弱电设备选型、安全防护和故障排除与维护等多个方面的内容。
通过合理的规划和实施，可以实现无源光网络弱电工程的高效运行和可靠性传输。
构建价值化无源光网络——UT斯达康GEPON解决方案
适应 了Ｉ 数据 业务 的接 人方 式 。 Ｐ ＵＴ斯达 康 通讯 有 限公司 的ＯＥＰＯＮ 品 是新 一 代 产 的ＥＰ ＯＮ产品 ， 完全 遵 从８２３ ｈ ０ ． 标准 ， 干线 带宽 从传 ａ 将
统Ｅ Ｏ Ｐ Ｎ的上下 行１０ ｉ ｓ ０ Ｍｂｔ 扩充 到上下 行１ ｂ ｔ ｓ 带 宽 ／ Ｇ ｉ ， ／
丰 富的产 品 系列
０Ｌ 产 品 包 括 机 架 式设 备 ＢＢＳ ０ ０ Ｕ 式 设 备 Ｔ ４ ０ ￣ 盒 Ｂ １０ ＋， Ｂ￥０ ０ ＢＢ￥ ０ ０ 机框 可提 供４ 个Ｐ０ＮＥ， ４０单 ４ ］ 支持 ２ １个 ０ＮＵ 户 （ ８６ 用 分光 比为 １ ４ ； 机 架可提 供 １６ ： 时） 单 ６ ７ 个Ｐ Ｎ口， ０ 支持 多达 １２ ４ Ｏ １６ 个 ＮＵ用户； 业务 槽位带 宽达 到４ 主控 备份 倒换 时 间小于 １ Ｇ， ｍｓ Ｂ Ｓ０ ０ 。 Ｂ １０ 供 ８ ］可 Ｕ高 提 个ＰＯＮＶ， 以接 人５２ １个０Ｎ Ｕ用户 （ 光比 为１６ 时） 分 ：４ ；
￣２ ０ 年起便 开始 大规 模 的应 用 ； ０４
ｕ 斯达康 Ｇ Ｐ Ｎ 品介绍 Ｔ ＥＯ 产
Ｏ Ｔ 备 Ｌ设
Ｕ Ｔ斯 达 康 可 以 提 供 成 熟 的 盒 式 ０ Ｌ Ｔ设 备 Ｂ Ｓ ０ ０ ￥ 机架 式０ Ｔ设备 Ｂ Ｓ ０ ０ Ｂ １０ ＋ Ｕ Ｌ Ｂ ４０。
在Ｆ ＴＨ 发 达 的 日 、 国、 Ｔ 最 本 韩 中国台湾 等国家 和地 区 以及 美 国 、 勒 比 海 、 罗斯 等 各个 国 家和 地 区 获得 加 俄
了超过 ５ ０ ０ 万端 口的应 用；
在 中国市场 ， 前 ＵＴ斯达 康 的ＧＥ ０Ｎ 品已经在 目 Ｐ 产 ２个省份获得 应 用。 １
GEPON无源光网络解决方案

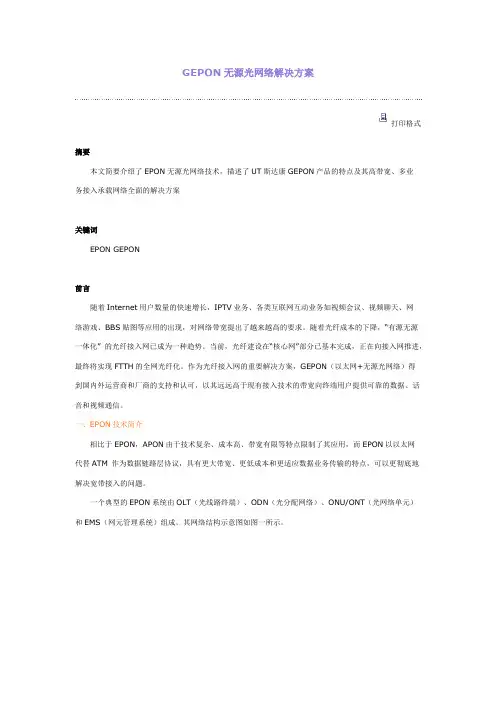

GEPON无源光网络解决方案打印格式摘要 本文简要介绍了EPON无源光网络技术，描述了UT斯达康GEPON产品的特点及其高带宽、多业务接入承载网络全面的解决方案关键词 EPON GEPON前言 随着Internet用户数量的快速增长，IPTV业务、各类互联网互动业务如视频会议、视频聊天、网络游戏、BBS贴图等应用的出现，对网络带宽提出了越来越高的要求。
随着光纤成本的下降，“有源无源一体化” 的光纤接入网已成为一种趋势。
当前，光纤建设在“核心网”部分已基本完成，正在向接入网推进，最终将实现FTTH的全网光纤化。
作为光纤接入网的重要解决方案，GEPON（以太网+无源光网络）得到国内外运营商和厂商的支持和认可，以其远远高于现有接入技术的带宽向终端用户提供可靠的数据、话音和视频通信。
一、EPON技术简介 相比于EPON，APON由于技术复杂、成本高、带宽有限等特点限制了其应用，而EPON以以太网代替ATM 作为数据链路层协议，具有更大带宽、更低成本和更适应数据业务传输的特点，可以更彻底地解决宽带接入的问题。
一个典型的EPON系统由OLT（光线路终端）、ODN（光分配网络）、ONU/ONT（光网络单元）和EMS（网元管理系统）组成。
其网络结构示意图如图一所示。
图一EPON结构示意图 EPON采用点到多点结构、无源光纤传输方式，上、下行速率目前可达到1Gbit/s，因此也称GEPON（本文后面的章节将统一称之为GEPON）。
二、UT斯达康GEPON设备 UT斯达康推出了世界领先的GEPON BBS1000产品系列，为运营商提供了理想的最后一公里FTTH解决方案。
BBS1000系列产品是业界第一款同时具备L2/L3交换功能的GEPON设备，利用FTTH/FTTB/FTTC光纤网络为各种用户，如家庭用户、网吧用户、企业用户等，提供最大带宽达到1Gbps的传输平台，无源分光器光网络结构也节省了运营商光缆线路投资，方便地实现高带宽IP数据以及IPTV业务的传送。
浅析PON技术下光接入网安全防护与网络优化方法
浅析PON技术下光接入网安全防护与网络优化方法摘要：目前宽带接入网中，无源光网络是最为主要的技术。
其中上海城市光网覆盖已到达99%以上，已基本取代传统ADSL接入网。
在利用PON技术来大规模建设和改造的宽带接入网时，就必须切实加强对其运营、维护、管理的工作，才能更好地促进其高效的运行。
关键词：PON技术；光接入网；运行维护；管理方法当前，光接入网运行维护及管理工作开展，均重视PON技术应用，主要是此技术操作简单、方便，不借助有源设备就能满足IP等多种业务传送工作。
在实践应用中，各运营商应充分借助PON技术，强化光接入网的网管功能，实现PON 技术优势与价值。
1PON技术PON技术，是不包含电子器件、电子电源的网络，由光分路器组成，无需贵重有源电子设备。
无源光网络，涉及光线路终端、光网络单元。
其中，光线路终端安装在中心控制站；光网络单元安装在用户场所。
在光线路终端、光网络单元之间，涉及耦合器、无源分光器、光纤等。
在PON拓扑结构中，核心技术为无源分光，利用PON无源分光器实现。
分光存在明显损耗，为了确保网络传输质量，从光线路终端，到光网络单元，全程光衰小于-25db，分光小于1：128。
比较传统以太网、PON网络可知，PON技术网络简化中间有源节点，建筑内部突破以太网传输距离限制，消除长距离所致中间设备设置问题，同时降低设备宕机问题，避免网络故障影响。
技术快速发展，PON技术可以有效支持10G，传输速率与以太网比较接近。
此外，ONU设备不仅可以提供有线接口，也可以实现无线路由功能。
2PON技术下的光接入网运维及管理方法探究2.1PON技术的安全保护系统的冗余以及用户接入安全都属于非常关键的宽带接入网运行保护措施，在PON技术中，上述两种关键性的安全防护措施应当得到因地制宜的选择适用。
从系统的冗余角度来讲，PON系统中主要包括设备层面的冗余以及组网结构的冗余。
设备层面的冗余主要指的是重要板件（主控板、电源板、上行板）的1+1保护、接入同一开关电源的不同配电柜实现电源冗余等。
无源光网络安全可靠的整合解决方案
无源光网络安全可靠的整合解决方案引言随着信息技术的快速发展，无源光网络在通信领域发挥着越来越重要的作用。
无源光网络是指不需要外部电源驱动的光纤通信网络，具有高速传输、大容量、低能耗等特点。
然而，随着无源光网络的广泛应用，安全问题也日益凸显。
在传统的有源网络中，常常通过加密、防火墙等手段来确保网络的安全性。
然而，在无源光网络中，由于其特殊的通信方式和结构，传统的安全策略无法直接应用。
因此，针对无源光网络的安全问题，我们需要研究和提出适用的整合解决方案。
无源光网络的安全挑战无源光网络的安全挑战主要包括以下几个方面：监听攻击由于无源光网络中的信息传输是通过光信号进行的，传统的电磁窃听、电子干扰等手段无法直接应用。
然而，通过监控光信号的变化，黑客依然可以窃取通信内容。
因此，如何防范监听攻击是无源光网络安全的重要问题。
节点认证无源光网络中的节点是由光信号进行通信的，很难通过传统的方式对节点进行认证。
这就为黑客冒充合法节点、进行恶意攻击提供了条件。
因此，如何实现有效的节点认证是保证无源光网络安全的关键。
数据完整性在无源光网络中，数据的传输是通过光信号进行的，无法直接检测数据的完整性。
这就使得黑客可以通过篡改光信号的方式，对数据进行破坏、修改。
因此，在无源光网络中保证数据的完整性是一项重要的挑战。
无源光网络安全解决方案针对以上提到的无源光网络的安全挑战，我们提出了以下整合解决方案：光信号加密在无源光网络中，传统的加密算法无法直接应用，因为光信号经过传输后会被衰减、多径衍射等现象影响，无法保证加密算法的可靠性。
因此，我们提出了一种基于光信号传输特性的新型加密算法。
该算法结合了光信号的特殊传输方式，通过在光信号中引入特定的干扰信号，实现对光信号的加密。
加密后的光信号在传输过程中，黑客无法获得有效的信息，从而保证了通信的安全性。
基于量子技术的节点认证在无源光网络中，传统的节点认证方式无法直接应用。
因此，我们引入了量子技术来实现节点的安全认证。
无源光网络技术方案——郭经红
无源光网络系统--应用案例２
汇报提纲
• 无源光网络概述 • AON和PON组网的区别 • PON系统原理 • PON保护机制 • PON网络结构 • 应用案例 • 结论
结论
作为最受业界关注的接入网技术——无源光网络技术， 在电力配网自动化通信中，作为联系终端层和子站层的 通信方式，充分体现了无源光网络系统的技术优势。
这项技术区别于传统光通信技术的“点对点”的通信模式， 是一种“点对多点”的通信模式。天然地符合接入网的应 用特点，随着光纤逐步向终端延伸，被认为是未来十年最 有发展前景的十大通信技术之一
光纤接入网从技术上可分为两大类：
有源光网络(AON) 无源光网络(PON)
有源光网络方式(AON)
★有源光网络（AON）：指的是有源光网络的局端设备（CE）和远端设备 （RE）通过有源光传输设备相连，在节点和节点之间都需要经过光-电-光 的转换。
双环自愈网络:
能组成2芯光纤环型结构，采用 双光平面保护机制，提供1+1的通 道保护, 不仅能够抵抗节点失效， 还要能够抵抗光纤断路，按需实现 不同程度光路保护倒换功能，有效 保证网络的安全性；单点RU故障不 影响其他RU工作，同时具备抵抗多 节点同时失效的能力。
保护通道的切换时间小于50ms。
南瑞通信无源光网络产品
主站
光信号 从从站站
从站
光信号 从站
业务数据
无源光网络方式(PON)
★无源光网络（PON）：是指在OLT(光线路终端)和ONU(光网络单元)之 间ODN (光分配网络)没有任何有源电子设备的光接入网。
光信号
光信号
节点
节点
节点 业务应用
无源光网络的特点：
★无源光网络系统适用于点对多点通信。采用了业界最好的接 入网技术。为目前热点通信技术之一。 ★无源光网络设备组网灵活，支持多种拓扑结构。 ★无源光网络设备安装方便。无需专门的场地和机房，无需远 端供电。运行维护工作量小。 ★无源光网络是纯介质网络，无电磁干扰和雷电影响，系统稳 定性高。 ★无源光网络扩容比较简单，用户投资得到保证。 ★网管功能强大，操作简便，管理到端口。
无源(PON)光网络弱电工程解决方案
无源（PON）光网络弱电工程解决方案面对安防业务与物联网的快速增长，作为一种部署成本低而且灵活性高的大带宽传输手段，无源光网络PON已经越来越多地部署在全球各地的传输接入网中，并有取代传统交换机接入组网的势头，特别是在道路监控和平安城市这种覆盖距离远的场景下，PON是当今最为理想和经济的接入方式。
监控传输网络结构设计监控传输网络系统主要作用是接入各类监控资源，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。
网络结构如下图所示：网络拓扑示意图1) 核心层Ø 数据中心核心网核心层主要设备是核心交换机，作为整个网络的大脑，核心交换机的配置性能较高。
目前核心交换机一般都具备双电源、双引擎，故核心交换机一般不采用双核心交换机部署方式，但是对与核心交换机的背板带宽及处理能力要求较高。
2) 接入层Ø 前端视频资源接入前端网络采用独立的IP地址网段，完成对前端多只监控设备的互联。
前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。
前端网络接入目前采用两种常用方式，通常为点对点光纤接入的方式和点对多点的PON接入方式。
接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。
Ø 用户接入对于用户端接入交换机部分，需要增加相应的用户接入交换机，提供用户上网服务。
监控中心部署接入交换机，通过万兆/千兆光纤链路接入到传输网络中。
保证监控中心解码器及客户端的正常适用使用对于网络设计中存在两级架构如下图所示，具体设计这里不做详细介绍。
二级网络结构设计图· 网络传输带宽要求考虑到网络传输过程及其它应用的开销，链路的可用带宽理论值为链路带宽的80%左右，为保障视频图像的高质量传输，带宽使用时建议采用轻载设计，轻载带宽上限控制在链路带宽的50%以内。
3) 核心层交换机到接入交换机的网络采用光模块来传输，带宽需达到千兆以上；4) 传输设备如光纤收发器到接入交换机之间的带宽建议达到百兆；5) 传输设备如光纤收发器之间的传输带宽建议达到百兆；· 组网方案视频监控项目采用万兆骨干环网，千兆汇聚接入的方式组建三级图像专用网络系统，通过分布式视频接入与存储的方式，建设数字视频监控点。
浅析无源光网络（PON）技术及解决方案
浅析无源光网络（PON）技术及解决方案浅析无源光网络(PON)技术及解决方案摘要为了满足人们日益增长的高带宽需求，接入新技术无源光网络PON应运而生。
基于PON的FTTx是根据光纤深入用户的程度而区分的不同组网方式，本文就基于PON的几种常见的FTTx应用场景及解决方案进行介绍。
关键词无源光网络；PON；FTTx；引言截止2010年12月底，中国宽带网民数量达到4.5亿，固网用户中的宽带普及率达到98.3%[1]，而ITV用户也已突破600万。
人们对带宽的需求越来越高，未来五至十年，用户对带宽的需求将达到20M （其中1×10M用于高清电视，2×3M 用于标清电视，1×4M用于Internet接入）。
宽带化已成为接入网发展的必然趋势。
传统的xDSL 在带宽上明显已不能满足用户今后的高带宽的需求，所以，接入新技术无源光网络PON（Passive Optical Networks）[2]应运而生。
PON技术简介PON是一种点到多点的无源光网络，它由局端的光线路终端OLT （Optical Line Terminal）、用户侧的光网络单元ONU（Optical Network Unit）/光网络终端ONT（Optical Network Terminal）以及光分配网络ODN（Optical Distribution Network）组成。
OLT设备放置在中心机房，具备链路分配、实施监控、管理及维护功能。
ONU放置在用户侧，ONU与OLT之间通过无源分光器连接，其间没有任何有源电子元件及器件，从而也降低了管理维护成本。
如图1所示：PON 使用波分复用(WDM) 技术实现单芯双向信号传输，为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：数据从OLT 到多个ONU 以广播式下行，下行波长为1490nm；对于上行则采用时分多址(TDMA) 技术分时隙给ONU 传输上行数据，上行波长为1310nm【3】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•HVAC •竖井间构造（占地100平方英尺， 每平方英尺造价150美元） •安装人工
年功率损耗：每千瓦时0.23美元
数据中心SCS成本
•48伏直流电整流器
•单模光纤PON LGX
•配备20 Gbps上行线路的24 PON OLT
•3000VA不间断供电 •23 PON分路器机架 •熔接LGX框架 •光纤电缆跳线（数量：400）
无源光网络安全可靠的整合 解决方案
议程
引言 - 角色与职责 传统基础网络面临的挑战 无源光网络概述 什么是SCS？ 连通性概述 PON通讯 SCS优势 - 去除有源分布层 支持语音通信 固有安全架构 SCS连通性概述 实际应用对比 SCS硬件元件 - 近距离透视 SCS实施现状 - AJBP “第一百万中心”（ AJBP MEGA Center One ） 结束语
无与伦比的密度
✓ 64 1G PONs per OLT 每个OLT包含64个1G PON 192 1G PONs per 7’ rack (3 OLTs) 每个7’ 机架（3个OLT）包含192个1G PON Serves 6,144 ONTs per 7’ rack 每个7’ 机架伺服6,144个ONT
强大的网络管理
✓ 软件驱动和易升级 ✓ 服务质量（QoS）与带宽控制速度提高64 Kbps ✓ VLAN与ESAF支持 ✓ 多级队列与特定服务支持 ✓ IGMP侦听与代理 ✓ IPv6兼容
光纤分布中心
快速安装所有无源器件
✓ 无电子设备（如：工作组型交换机和UPS） ✓ 无电源
密度和可升级性高
铜线光纤安装
$850 $54,000
$25,000 $1,850 $1,300 $8,000 $15,000 $21,150
2714瓦
每年电力开支 达5468美元
•光纤干线与接线板
•增强型五类 UTP（数量360）平 均长50米 •两个48端口和一个24端口Cisco 3750G 交换机
•三米补丁电缆（数量360）和 电缆管理硬件
视频支持
✓ 在任意一个或所有数据端口上的IGMP组播或点播 ✓ 支持高清电视IP视频，速度达20Mbps ✓ 内置视频能力
全面远程管理功能
✓ 各端口服务激活与诊断 ✓ 硬件、软件与服务库存 ✓ 对称与不对称带宽分配 ✓ 带宽供应速度提高64Kbps ✓ 单独与批量供应ONT ✓ 入侵、交流电损失和电池不足报警
$3,800 $560
$108,700 $1,300 $23,200 $2,000
... ... ... ...
每层楼SCS成本
x7
•带状竖井线缆 •光纤熔接盒 •光纤分配终端 •24阻燃带状线缆 •减少弯曲光纤光信号 •3米光纤跳线 •光网络终端 •安装人工
$860 $225 $3,100 $2,000 $5,430 $1,650 $18,850 $9,700
铜线光纤与无源光纤的设备与安装费用对比
每层楼
铜线
$127,150
SCS PON
$41,815
数据中心
-
$139,560
整栋七层楼宇
$890,050 $432,265 成本节省51%
光线路终端（OLT）
可升级的综合平台
✓ 160Gbps双向交换能力 ✓ 800Gbps双向底板 ✓ 每个插槽具备10 GEPON(千兆无源光网络 )和1 GEPON支持 ✓ 热交换卡槽 ✓ 插拔式光学设备（SFP、XFP） ✓ 与现有ONT兼容，速度达每秒 1吉字节 ✓ 提供完全冗余配置 ✓ 运营商级可靠性（正常运行时间达99.999%）
传统结构- 达到极限
挑战
✓ 如何加速发展 ✓ 五到七年内将被淘汰 ✓ 材料/电子成本不断上升
✓ 难以满足下一代技术需求 ✓ 功率高、占地大、冷却成本高 ✓ 无法实现投资回报（ROI）
无源光网络概述
PON颇受电信运营商追捧的秘籍：
✓ 更大的带宽 ✓ 更高的用户集中度 ✓ 可取代日益退化的铜线基础网络 ✓ 不断减少功率要求 ✓ 不断降低使用和维修费用
安全架构
128位AES（高级加密标准）加密选项 最小化TEMPEST问题 专业设备通信 标准驱动界面 远程软件升级 瘦客户计算体系结构附赠品 ONT无管理端口
SCS连通性概述
铜线光纤与无源光纤 实际应用成本分析
项目简介- SAIC福兰克林中心 马里兰州哥伦比亚七层办公楼
占地约20万平方英尺 各层楼分布约130个IP端点
PON通讯
移除有源分布层
减少安装以及使用与维修费用 无需竖井间 无需专门冷却系统 减少/有效分配功率 方便用户在工作环境内走动 排除查错检修元件 减少派遣技术员亲临现场的费用 减少馈线网络中的电缆数
语音支持
语音支持系统
✓ 通过DS3或GR-303工作的电信级5级交换机 ✓ TDM交换机通过DS3、T1和/或E1终端提供POTS（分组光传输系统 ）能力 ✓ 通过会话初始化协议（ SIP ）代理实现本地模拟能力 ✓ 透通式网络电话
久经证明的技术
✓ 首批标准始创于1995年 ✓ 基于ITU（国际电信联盟标准 ）和IEEE（美国电气和电子工程师协会 ） ✓ 数十亿美元投资，不断完善PON技术 ✓ 光纤宽带用户已超过电缆用户 ✓ 美国PON居民用户已超260万 ✓ 中国PON居民用户已超1670万
资料来源： Point Topic， 2008年7月
✓ 16 x 10G PONs per OLT 每个OLT包含16个10G PON 48 10G PONs per 7’ rack (3 OLTs)每个7’ 机架（3个OLT）包含48个10G PON Serves 1,536 10G ONTs per 7’ rack每个7’ 机架伺服1,536个10G ONT
40米或更长距离内数据中心与终端用户之间无需电子设备
✓ 无需竖井间的工作组型交换机 ✓ 竖井间ቤተ መጻሕፍቲ ባይዱUPS系统）无需备用电源 ✓ 随着未来技术不断演进，仅需对端点进行升级 ✓ 最大化投资回报（ROI） SCS是绿色IT ✓ 减少并有效分配功率 ✓ 减少空间需求 ✓ 减少特殊冷却要求
PON连通性概述
什么是安全融合解决方案（SCS）？
全球标准化PON技术传输解决方案 ✓ 更高的数据安全性/近零TEMPEST（瞬时电磁脉冲辐射标准）放射
✓ 较高的灵活性与可升级性 ✓ 集中式安全管理
将语音、数据和视频集合于同一条光纤
✓ 更高可靠性 ✓ 缩短安装时间并减少安装成本 ✓ 降低总体寿命周期操作成本 ✓ 极大改善网络性能
SCS实施现状
AnOnnaep）olis Junction“第一百万中心”（MEGA Center
– 首个隶属美国政府管辖的SCS安装基地 – 400多台台式机，支持三大不同网络 – 网络电话安装 – 瘦客户计算体系网络 – 一个数据中心支持整个商业园区-预计目前可满足多达17个楼宇的需求
✓ 432 / 288 / 144 / 72用户
可锁机柜 配备光分路器
全面连接 降低设施成本
✓ 无电源 ✓ 占地小 ✓ 冷却系统少 ✓ 可撤除竖井间
光网络终端（ONT）
多种界面选择
✓ 0、2、4个POT端口（TDM或网络电话） ✓ 1个或4个10/100/1000 BASE-T以太网端口
