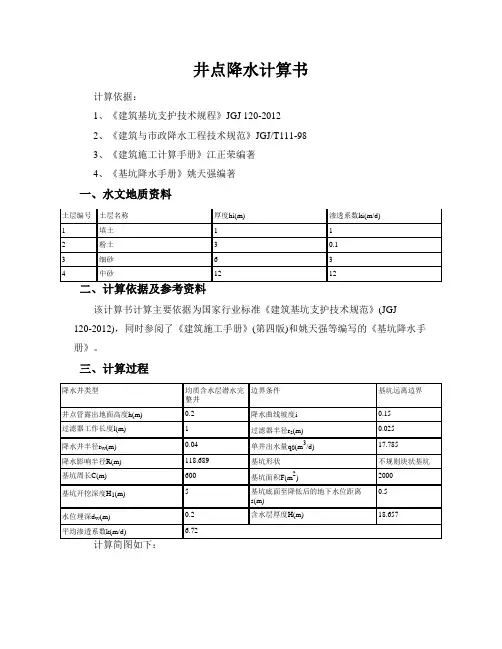

井点降水计算书

一、水文地质资料

该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

三、计算过程

1、井点吸水高度计算：

根据所选施工机械设备的参数，井点管的最大吸水高度计算如下：

H1=H v/100×10.3-Δh

H V为抽水装置所产生的真空度(kPa)；

△h为管路水头损失(取0.3～0.5m)；

H1=7.89m；

s w+D=1+6=7m；

根据计算得H1>=s w+D，故该设备满足降水施工要求！

2、井点布置计算：

(1)、基坑等效半径的确定：

r0=(A/π)1/2

A为基坑面积(m2)；

r0为基坑等效半径(m)；

(2)、井点系统影响半径的确定：

R0=R+r0

R为降水井影响半径(m)；

r0为环形井点到基坑中心的距离(m)。

通过计算得到R0=51.93m；

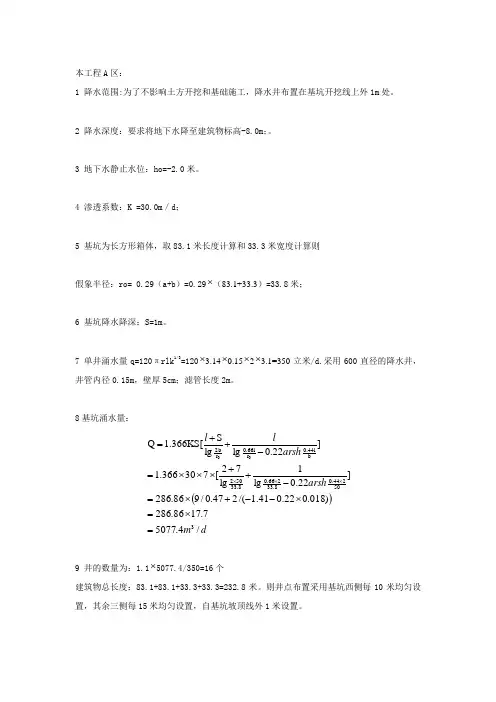

3、基坑总涌水量计算：

根据基坑边界条件选用以下公式计算：

基坑降水示意图

Q=1.366k(2H-S)×S/log[2×(b1+b2)/πr0×cos(π(b1-b2)/2(b1+b2))] Q为基坑涌水量(m3)；

k为渗透系数(m/d)；

H为含水层厚度(m)；

R为降水井影响半径(m)；

r0为基坑等效半径(m)；

S为基坑水位降深(m)；

S=(D-d w)+S w

D为基坑开挖深度(m)；

d w为地下静水位埋深(m)；

sw为基坑中心处水位与基坑设计开挖面的距离(m)；

b1为基坑中心到左边水体边缘的距离(m)；

b2为基坑中心到右边水体边缘的距离(m)；

通过以上计算得基坑总涌水量为1721.77m3。

4、每根井点允许最大出水量计算：

q t=120πr v l3k1/2

q为单井允许最大出水量(m3/d)；

r v为过滤器半径(m)；

l为过滤器进水部分长度(m)；

k为含水层渗透系数(m/d)。

通过计算得每根井点允许最大出水量为23.65 m3/d。

5、井点数及每根井点实际出水量计算：

n=1.1Q/q t q=Q/n

通过计算得到井点管数量为81个

6、基坑中心水位降深计算：

S1=H-{H2-Q×[logR0-(log(r1r2...r n))/n]/1.366k}1/2

S1为基坑中心处地下水位降深；

r i为各井距离基坑中心的距离。

根据计算得S1=7.69m >= S=5m，故该井点布置方案满足施工降水要求！

7、井点管长度计算：

L c=D-h d+S w+r0/10

D为基坑开挖深度(m)；

d w为地下静水位埋深(m)；

s w为基坑中心处水位与基坑设计开挖面的距离(m)。

h d为井点管顶部离地面的距离(m)。

根据计算井点管长度为9.19m。

8、滤水管设计计算：

(1)、滤管长度

l=Q/dπn e v

Q为流入每根管井的流量；

d为虑管外径；

n e为滤管孔隙率，一般为2%～5%；

v为地下水进入滤管的速度；由经验公式v=k1/2/15求得；

根据计算滤管长度为574.19m。

(2)、滤网孔隙控制，要求d c>2d50

d c为滤网孔隙(mm)；

d50为含水层颗粒50％的直径(mm)，d50=5.71mm。

(3)、填料颗粒的控制

砂滤层颗粒尺寸应控制在5d50≤D50≤10d50并且建议D50=(6～7)d50，其中D50为填料粒径(mm)。
