光通量测量方法光通量是衡量光源辐射能量总量的物理量,是评估光源照明效果的重要指标。

准确测量光通量对于研究光源的性能、评估光源的亮度和效果至关重要。

在照明工程和光学领域中,有许多方法可以用来测量光通量,其中常用的方法包括热辐射法、比较法和积分球法等。

热辐射法是一种常见的测量光通量的方法,其原理是通过将光源辐射的能量转换成热量,并测量产生的热量来间接测量光通量。

这种方法适用于大功率光源的测量,如强光灯和激光器。

然而,热辐射法测量的不准确性较高,需要考虑很多因素,如热辐射的损失、灰度校正等因素。

比较法是一种常用的光通量测量方法,其原理是将待测光源与一个标准光源进行比较,通过测量两者的光强或亮度差来确定光通量。

这种方法可以消除许多误差,提高测量的准确性。

比较法需要一个标准光源,例如标准白炽灯或标准荧光灯,以及相应的测量设备。

通过比较法可以获得相对准确的光通量结果。

积分球法是一种基于球形反射的光通量测量方法。

该方法利用一个球形反射器来收集光源辐射的能量,并通过测量球体内的光强来计算光通量。

积分球法适用于各种类型的光源测量,对于复杂的光源,如LED灯、荧光灯等,积分球法能够提供较为准确的测量结果。

该方法需要一个球形反射器和一个光强测量仪器,可以通过校正系数来提高测量的准确性。

除了上述提到的方法,还有一些其他的光通量测量方法,如色散法、相干积分法等。

色散法利用光的色散特性来测量光通量,通过分析光源在不同波长下的光谱分布来计算光通量。

相干积分法是利用干涉原理来测量光通量的一种方法,通过测量干涉光的强度和相位来计算光通量。

综上所述,光通量测量方法有多种选择,不同的方法适用于不同类型的光源和不同的测量要求。

选择恰当的测量方法,合理使用测量设备,可以提高光通量的测量准确性。

光通量的准确测量对于研究光源的性能、评估光源的亮度和效果具有重要意义。

半导体发光二极管测试国标(精)

半导体发光二极管测试国标(精)

基于LED各个应用领域的实际需求,LED的测试需要包含多方面的内容,包括:电特性、光特性、开关特性、颜色特性、热学特性、可靠性等。

1、电特性LED是一个由半导体无机材料构成的单极性PN结二极管,它是半导体PN结二极管中的一种,其电压-电流之间的关系称为伏安特性。

由图1可知,LED电特性参数包括正向电流、正向电压、反向电流和反向电压,LED必须在合适的电流电压驱动下才能正常工作。

通过LED电特性的测试可以获得LED的最大允许正向电压、正向电流及反向电压、电流,此外也可以测定LED的最佳工作电功率。

图 1 LED伏安特性曲线LED电特性的测试一般利用相应的恒流恒压源供电下利用电压电流表进行测试。

2、光特性类似于其它光源,LED光特性的测试主要包括光通量和发光效率、辐射通量和辐射效率、光强和光强分布特性和光谱参数等。

(1)光通量和光效有两种方法可以用于光通量的测试,积分球法和变角光度计法。

变角光度计法是测试光通量的最精确的方法,但是由于其耗时较长,所以一般采用积分球法测试光通量。

如图2所示,现有的积分球法测LED光通量中有两种测试结构,一种是将被测LED放置在球心,另外一种是放在球壁。

_h:^E8(_ d图 2 积分球法测LED光通量此外,由于积分球法测试光通量时光源对光的自吸收会对测试结果造成影响,因此,往往引入辅助灯,如图3所示。

图3 辅助灯法消除自吸收影响在测得光通量之后,配合电参数测试仪可以测得LED的发光效率。

而辐射通量和辐射效率的测试方法类似于光通量和发光效率的测试。

(2)光强和光强分布特性图4 LED光强测试中的问题如图4所示,点光源光强在空间各方向均匀分布,在不同距离处用不同接收孔径的探测器接收得到的测试结果都不会改变,但是LED由于其光强分布的不一致使得测试结果随测试距离和探测器孔径变化。

因此,CIE-127提出了两种推荐测试条件使得各个LED在同一条件下进行光强测试与评价,目前CIE-127条件已经被各LED制造商和检测机构引用。

发光二极管

发光二极管

发光二极管科技名词定义中文名称:发光二极管英文名称:light-emitting diode;LED;light emitting diode定义1:注入一定的电流后,电子与空穴不断流过PN结或与之类似的结构面,并进行自发复合产生辐射光的二极管半导体器件。

应用学科:测绘学(一级学科);测绘仪器(二级学科)定义2:在半导体p-n结或与其类似结构上通以正向电流时,能发射可见或非可见辐射的半导体发光器件。

应用学科:机械工程(一级学科);仪器仪表元件(二级学科);显示器件(三级学科)本内容由全国科学技术名词审定委员会审定公布百科名片发光二极管简称为LED。

由镓(Ga)与砷(AS)、磷(P)的化合物制成的二极管,当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管。

在电路及仪器中作为指示灯,或者组成文字或数字显示。

磷砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。

目录简介公式物理特性发光原理分类普通单色发光二极管高亮度单色发光二极管变色发光二极管闪烁发光二极管电压控制型发光二极管红外发光二极管蓝光与白光LEDLED光源的特点电压效能适用性稳定性响应时间对环境污染颜色价格LED光参数介绍发光效率和光通量发光强度和光强分布波长发光二极管的检测普通发光二极管的检测红外发光二极管的检测LED光度测量原理光强度的测量方法光通量的测量方法LED的光谱功率分布测量方法简介公式物理特性发光原理分类普通单色发光二极管高亮度单色发光二极管变色发光二极管闪烁发光二极管电压控制型发光二极管红外发光二极管蓝光与白光LEDLED光源的特点电压效能适用性稳定性响应时间对环境污染颜色价格LED光参数介绍发光效率和光通量发光强度和光强分布波长发光二极管的检测普通发光二极管的检测红外发光二极管的检测LED光度测量原理光强度的测量方法光通量的测量方法LED的光谱功率分布测量方法展开编辑本段简介发光二极管它是半导体二极管的一种,可以把电能转化成光能;常简写为LED。

LED发光二极管检测方法

LED发光二极管检测方法

1.发光二极管特点发光二极管LED(Light-Emitting Diode)是能将电信号转换成光信号结型电致发光半导体器件。

其关键特点是:(1)在低电压(1.5~2.5V)、小电流(5~30mA)条件下工作,即可取得足够高亮度。

(2)发光响应速度快(10-7~10-9 s),高频特征好,能显示脉冲信息。

(3)单色性好,常见颜色有红、绿、黄、橙等。

(4)体积小。

发光面形状分圆形、长方形、异形(三角形等)。

其中圆形管子外径有φ1、φ2、φ3、φ4、φ5、φ8、φ10、φ12、φ15、φ20(mm)等规格,直径1 mm属于超微型LED。

(5)防震动及抗冲击穿性能好,功耗低,寿命长。

因为LEDPN结工作在正向导通状态,本射功耗低,只要加必需限流方法,即可长久使用,寿命在10万小时以上,甚至可达100万小时。

(6)使用灵活,依据需要可制成数码管、字符管、电平显示器、点阵显示器、固体发光板、LED平极型电视屏等。

(7)轻易和数字集成电路匹配。

2.发光二极管原理发光二极管内部是含有发光特征PN结。

当PN结导通时,依靠少数载流子注入和随即复合而辐射发光。

一般发光二极管外形、符号及伏安特性图1所表示。

LED正向伏安特征曲线比较陡,在正向导通之前几乎有电流。

当电压超出开启电压时,电流就急剧上升。

所以,LED属于电流控制型半导体器件,其发光亮度L(单位cd/m2,读作坎[德拉]每平方米)和正向电流IF近似成正双,有公式L =K IFm式中,K为百分比系数,在小电流范围内(IF=1~10mA),m=1.3~1.5。

当IF>10mA时,m=1,式(5.10.1)简化成L =K IF即亮度和正向电流成正比。

以磷砷化镓黄色LED为例,相对发光强度和正向电流关系图2所表示。

LED正向电压则和正向电流和管芯半导体材料相关。

使用时应依据所要求显示亮度来选择适宜IF值(通常选10mA左右,对于高亮度LED可选1~2mA),既确保亮度适中,也不会损坏LED。

发光二极管测试方法

发光二极管测试方法

《发光二极管测试方法》摘要系统地介绍了与发光二极管测试有关的术语和定义,在此基础上,详细介绍了测试方法和测试装置的要求。

1 前言半导体发光二极管是一种重要的光电子器件,它在科学研究和工农业生产中均有非常广泛的应用.发光二极管虽小,但要准确测量它的各项光和辐射参数并非一件易事.目前在世界范围内的测试比对还有较大的差异.鉴于此,CIE(国际照明委员会)TC2-34小组对此进行了研究,所提出的技术报告形成了CIE127-1997文件.中国光学光电子行业协会光电器件专业分会根据国内及行业内部的实际情况,初步制定了行业标准"发光二极管测试方法",2002年起在行业内部试行.本文叙述了与发光二极管测试有关的术语和定义,在此基础上,详细介绍了测试方法和测试装置的要求,以期收到抛砖引玉之效果.本文涉及的测试方法适用于紫外/可见光/红外发光二极管及其组件,其芯片测试可以参照进行。

2 术语和定义2.1发光二极管LED除半导体激光器外,当电流激励时能发射光学辐射的半导体二极管。

严格地讲,术语LED应该仅应用于发射可见光的二极管;发射近红外辐射的二极管叫红外发光二极管(IRED,Infrared Emitting Diode);发射峰值波长在可见光短波限附近,由部份紫外辐射的二极管称为紫外发光二极管;但是习惯上把上述三种半导体二极管统称为发光二极管。

2.2光轴Optical axis最大发光(或辐射)强度方向中心线。

2.3正向电压V F Forward voltage通过发光二极管的正向电流为确定值时,在两极间产生的电压降。

2.4反向电流I R Reverse current加在发光二极管两端的反向电压为确定值时,流过发光二极管的电流。

2.5反向电压V R Reverse voltage被测LED器件通过的反向电流为确定值时,在两极间所产生的电压降。

2.6总电容C Capacitance在规定正向偏压和规定频率下,发光二极管两端的电容。

发光二极管测试方法

发光二极管测试方法

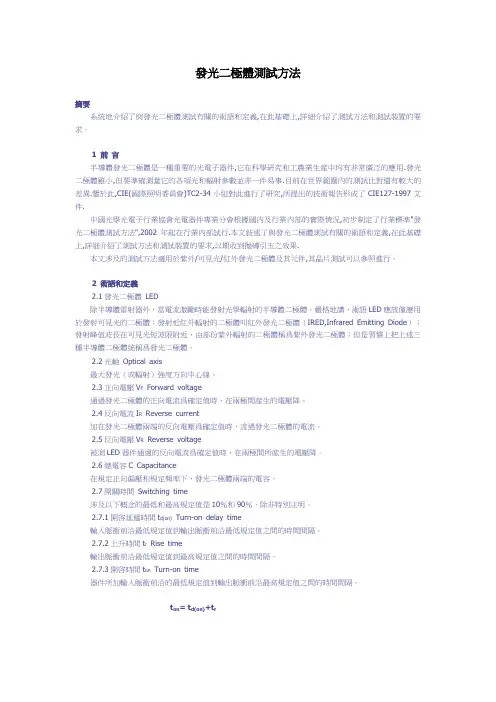

發光二極體測詴方法摘要系統地介紹了與發光二極體測詴有關的術語和定義,在此基礎上,詳細介紹了測詴方法和測詴裝置的要求。
