施工升降机基础计算书

合集下载

施工升降机基础承载力计算书

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算:导轨架重(共需35节标准节,标准节重175kg):175kg×35=6125kg,施工升降机自重标准值:=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=;Pk施工升降机自重:P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=;考虑动载、自重误差及风载对基础的影响,取系数n=P=×P=×=三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同,选择最不利的板进行验算楼板长宽比:Lx/Ly=3/4=1、荷载计算楼板均布荷载:q=(3×=m22、混凝土顶板配筋验算依据《建筑施工手册》(第四版):=××32=·mMxmax=××32=·mMymaxM0=××32=·mx=××32=·mM0y混凝土的泊桑比为μ=1/6,修正后求出配筋。

板中底部长向配筋:Mx =Mxmax+μMymax=+6=·mαs =|M|/(α1fcbh2)=×106/×××103×=;ξ=1-(1-2×αs)1/2=1-(1-2×=;γs=1-ξ/2=2=;As =|M|/(γsfyh)=×106/××=233.09mm2。

施工升降机计算书

施工升降机计算书

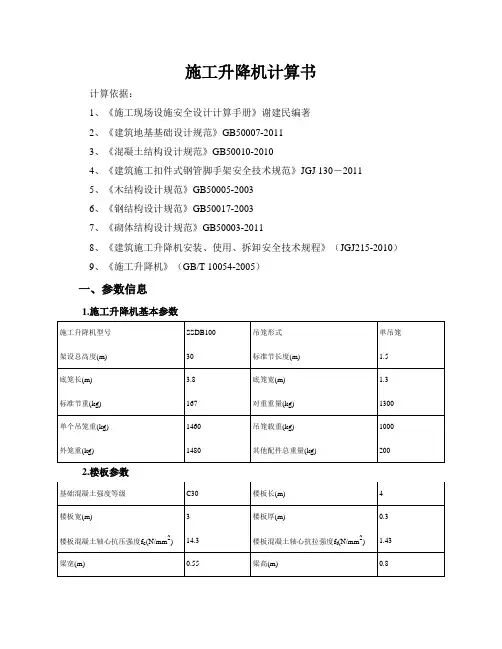

施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、《施工升降机》(GB/T 10054-2005)一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算导轨架重(共需20节标准节,标准节重167kg):167kg×20=3340kg,施工升降机自重标准值:P k=((1460×1+1480+1300×1+200+3340)+1000×1)×10/1000= 87.8kN;施工升降机自重:P=(1.2×(1460×1+1480+1300×1+200+3340)+1.4×1000×1)×10/1000= 107.36kN;P=n×P=1×107.36=107.36kN三、梁板下钢筋混凝土单柱结构验算柱子内钢筋配筋设梁板下混凝土柱支承上部施工升降机荷重,混凝土结构自重由结构自身承担,则:混凝土柱受力:N=P +1.4×q×a×b =107.36+1.4×1×1.3×3.8=114.276kNAs′=∑(n i×π×d0i2/4)=3.14×(4×142/4)=615.44mm2ρ= As′/ A=615.44/40000=0.0154=1.54%≥0.55%满足要求!l o/b=3650/200=18.25 ,查《混凝土结构设计规范》表6.2.15得,φ1=0.75l o/i=3650/57.8=63.149 ,查《混凝土结构设计规范》表6.2.15得,φ2=0.75取φ=0.75[N]=0.9φ(f c A+fy′As′)=0.9×0.75×(14.3×40000+(200×615.44))=469.184kN≥N=114.276 kN 满足要求!梁板下的混凝土柱结构满足要求!配筋如下图所示:配筋示意图支撑如下图所示:支撑立面图。

施工升降机基础承载力计算书

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算:导轨架重(共需35节标准节,标准节重175kg):175kg×35=6125kg,施工升降机自重标准值:P k=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=172.81kN;施工升降机自重:P=(1.2×(1480×2+1480+1258×2+200+6125)+1.4×2000×2)×10/1000=215.37kN;考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×P=2.1×215.37=452.28kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同,选择最不利的板进行验算楼板长宽比:Lx/Ly=3/4=0.751、荷载计算楼板均布荷载:q=452.28/(3×1.3)=115.97kN/m22、混凝土顶板配筋验算依据《建筑施工手册》(第四版):M xmax=0.039×115.97×32=40.71kN·mM ymax=0.0189×115.97×32=19.73kN·mM0x=-0.0938×115.97×32=-97.9kN·mM0y=-0.076×115.97×32=-79.32kN·m混凝土的泊桑比为μ=1/6,修正后求出配筋。

施工升降机基础承载力计算书

施工升降机基础承载力计算书

施工升降机基础承载力计算书1.引言2.计算方法2.1垂直方向的重力荷载计算垂直方向的重力荷载主要由升降机本身、工作人员和运输的材料引起。

重力荷载计算的公式如下:P=(W+Q+G)×F其中,P为基础承载力,W为升降机本身的重量,Q为运输材料的重量,G为工作人员的重量,F为安全系数。

2.2水平方向的风荷载计算水平方向的风荷载主要由风力引起,其计算公式如下:H=H0×A×Cf×V^2其中,H为风荷载,H0为参考风速下的风压,A为升降机立柱侧面积,Cf为风荷载系数,V为实际风速。

3.荷载参数的确定在上述计算方法中,需要确定一些荷载参数。

其中,升降机本身的重量可以通过相关技术规范进行查询。

运输材料和工作人员的重量需要通过实际工程情况进行估算。

安全系数一般为1.5到2,根据工程的具体情况选择合适的数值。

参考风速下的风压参数可以通过相关标准进行查询。

升降机立柱侧面积需要具体测量。

风荷载系数一般为0.5到1,根据具体情况选择合适的数值。

实际风速可以通过气象站的数据获取。

4.示例计算假设升降机本身的重量为15吨,运输材料的重量为5吨,工作人员的重量为1吨,安全系数为1.5,参考风速下的风压为500N/m^2,升降机立柱侧面积为10平方米,风荷载系数为0.7,实际风速为30米/秒,那么基础承载力的计算结果如下:P=(15+5+1)×1.5=31.5吨H=500×10×0.7×30^2=945,000N5.结论通过上述计算,基础承载力的计算结果为31.5吨。

施工升降机的基础承载力计算是确保其安全可靠运行的重要基础工作,工程设计师应根据具体工程情况选择合适的计算方法和参数。

施工升降机计算书

施工升降机计算书

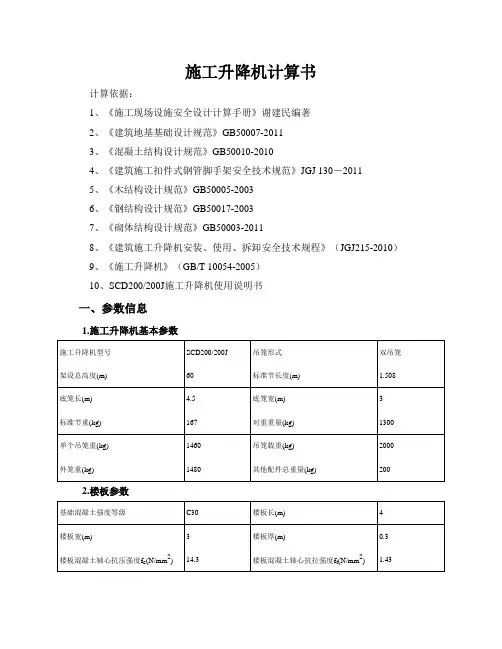

施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、《施工升降机》(GB/T 10054-2005)10、SCD200/200J施工升降机使用说明书一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算导轨架重(共需40节标准节,标准节重167kg):167kg×40=6680kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000= 178.8kN;施工升降机自重设计值:P=n×P k=2.1×178.8=375.48kN;施工升降机基础自重设计值:P j=1.2×l×d×h×25=1.2×4×4×0.4×25=192KNP=P+ P j=375.48+192=567.48kN三、梁板下钢筋混凝土单柱结构验算柱子内钢筋配筋设梁板下混凝土柱支承上部施工升降机荷重,混凝土结构自重由结构自身承担,则:混凝土柱受力:N=P +1.4×q×a×b =567.48+1.4×1×3×4.5=586.38kNAs′=∑(n i×π×d0i2/4)=3.14×(3×162/4+ 6×182/4)=2128.92mm2ρ= As′/ A=2128.92/168000=0.0127=1.27%≥0.55%满足要求!l o/b=2500/400=6.25 ,查《混凝土结构设计规范》表6.2.15得,φ1=1l o/i=2500/121.38=20.596 ,查《混凝土结构设计规范》表6.2.15得,φ2=1取φ=1[N]=0.9φ(f c A +fy′As′)=0.9×1×(14.3×168000+(200×602.88+195×1526.04))=2538.498kN≥N=586.38 kN满足要求!梁板下的混凝土柱结构满足要求!配筋如下图所示:配筋示意图支撑如下图所示:施工升降机计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、《施工升降机》(GB/T 10054-2005)10、SCD200/200J施工升降机使用说明书一、参数信息1.施工升降机基本参数2.地基参数3.基础参数二、基础承载计算导轨架重(共需14节标准节,标准节重167kg):167kg×14=2338kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+2338)+2000×2)×10/1000= 135.38kN;施工升降机自重设计值:P=n×P k=2.1×135.38=284.298kN;三、地基承载力验算承台自重标准值:G k=25×4.50×3.00×0.50=168.75kN承台自重设计值: G=168.75×1.2=202.50kN作用在地基上的竖向力设计值:F=284.30+202.50=486.80kN基础下地基承载力为:f a= 80.00×4.50×3.00×0.80=864.00kN > F=486.80kN 该基础符合施工升降机的要求。

施工升降机计算书

施工升降机计算书

施工升降机计算书一、概况1、住宅楼工程,工程位于杭州市南区某风景小区内,场地西北和东北侧为在建建筑,东南和西南侧为空地。

工程结构及占地面积:总建筑面积约24000m2,建筑物高度约为50米。

场地占地面积约1500m2,为16层框架结构建筑,楼层层高标准层为3.00m。

根据施工需要,计划安装2台施工升降机解决施工人员上下、小型及散体货物的垂直运输问题。

2、设备概况:施工升降机型号选用SC型SCD200/200TD,为双笼带对重升降机,中国建设机械总公司广州市京龙工程机械有限公司生产。

标准节尺寸为650*650*1508,壁厚为4.5mm规格的立管标准节重量170 kg;额定载重2*2000Kg,提升速度36m/min,最大架设高度450m,额定安装载重量2*1000 kg,电机功率2*2*11kw,吊笼重量2*2000 kg,对重重量2*1000 kg,外笼重量1480kg,3、根据建筑物的高度和屋面板标高,升降机计划安装最高高度按50米,计划安装标准节33节,吊笼规格3200*1500。

升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量=2*2000+1480+170*33+2*1000+2*2000=17090(kg)基础承载力(取安全系数为n=2): F=G*0.02=17090*0.02=341.8(kN)4、施工升降机安装在靠近各楼侧,升降机的施工安装拆卸严格按照《SC型升降机使用手册》的要求进行,5、编制参考依据:《高处作业吊篮》JG/T 5032-93《高处作业吊篮安全规则》JG 5027-92《施工升降机》GB/T 10054-2005《施工升降机安全规则》GB10055-1996《龙门架及井架物料提升机安全技术规范》JGJ 88-92二、升降机基础计算施工电梯基础升降机自重:17090kg砼基础承载力:F=341.8kN基础自重:G=3.8×4.4×0.3×25KN/m3=125.4KN1、验算基底压力WM AG F P ±+=)(m inm ax,其中:G 为基础自重设计值=125.4kNA 基础底面积=3.8×4.4=15.62 m 2 本基础仅考虑竖向荷载,弯距不予计算,取M=0P max,min =(341.8kN+125.4KN)/(3.8×4.4m 2)=27.94kN/m 2=0.03Mpa < f=0.15Mpa 满足要求2、受冲切承载力验算依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。

施工升降机计算书

施工升降机计算书

施工升降机计算书品茗软件大厦工程;工程建设地点:杭州市文二路教工路口;属于砖混结构;地上7层;地下0层;建筑高度:22.5m;标准层层高:3m ;总建筑面积:8000平方米;总工期:0天。

本工程由某某房开公司投资建设,某某设计院设计,某某勘察单位地质勘察,某某监理公司监理,某某施工单位组织施工;由章某某担任项目经理,李某某担任技术负责人。

本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-2007),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号:SSD60/60;吊笼形式:双吊笼;架设总高度:60m;标准节长度:2.5m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:100kg;对重重量:575kg;单个吊笼重: 210kg;吊笼载重:700kg;外笼重:0kg;其他配件总重量:200kg;2.地基参数地基土承载力设计值:150kPa;地基承载力折减系数:0.4;3.基础参数基础混凝土强度等级:C20;承台底部长向钢筋: 14@200;承台底部短向钢筋: 14@200;基础长度l:2.5 m;基础宽度b:2.5 m;基础高度h:1 m;二、基础承载计算:导轨架重(共需24节标准节,标准节重100kg):100kg×24=2400kg,施工升降机自重标准值:P k=((210×2+0+575×2200)+700×2)×10/1000=31.7kN;施工升降机自重:P=(1.2×(210×2+0+575×2200)+1.4×700×2)×10/1000=40.84kN;三、地基承载力验算承台自重标准值:G k=25×2.50×2.50×1.00=156.25kN承台自重设计值: G=156.25×1.2=187.50kN作用在地基上的竖向力设计值:F=40.84+187.50=228.34kN基础下地基承载力为:f a= 150.00×2.50×2.50×0.40=375.00kN > F=228.34kN 该基础符合施工升降机的要求。

施工升降机(人货梯)基础计算

施工升降机(人货梯)基础计算

施工升降机基础计算关于施工升降机基础计算,品茗软件参数界面及计算书:施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-2007),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数:4.钢管参数:钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算:导轨架重(共需40节标准节,标准节重167kg):167kg×40=6680kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN;施工升降机自重:P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN;考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

施工升降机计算书(80米)doc

施工升降机计算书(80米)doc

施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-1996),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号:SCD200/200J;吊笼形式:双吊笼;架设总高度:80m;标准节长度:1.508m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:167kg;对重重量:1300kg;单个吊笼重: 1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2.地基参数地基土承载力设计值:150kPa;地基承载力折减系数:0.4;3.基础参数基础混凝土强度等级:C30;承台底部长向钢筋: 20@150;承台底部短向钢筋: 20@200;基础长度l:3.5 m;基础宽度b:2.7 m;基础高度h:0.3 m;二、基础承载计算:导轨架重(共需54节标准节,标准节重167kg):167kg×54=9018kg,施工升降机自重标准值:P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+9018.00+200.00)×10/1000=202.18kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1×202.18=424.58kN三、地基承载力验算承台自重标准值:G k=25×3.50×2.70×0.30=70.88kN承台自重设计值: G=70.88×1.2=85.05kN作用在地基上的竖向力设计值:F=424.58+85.05=509.63kN基础下地基承载力为:p= 150.00×3.50×2.70×0.40=567.00kN > F=509.63kN 该基础符合施工升降机的要求。

施工升降机(人货梯)基础计算

施工升降机(人货梯)基础计算

施工升降机基础计算关于施工升降机基础计算,品茗软件参数界面及计算书:施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》(GB/T 10054-2005),《施工升降机安全规则》(GB10055-2007),《建筑地基基础设计规范》(GB50007-2002),《混凝土结构设计规范》(GB 50010-2002)等编制。

一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数:4.钢管参数:钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算:导轨架重(共需40节标准节,标准节重167kg):167kg×40=6680kg,施工升降机自重标准值:P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN;施工升降机自重:P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN;考虑动载、自重误差及风载对基础的影响,取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

施工升降机地基基础方案及计算书

施工升降机地基基础方案及计算书

一、工程安装概况及设备性能 1、工程概况 工程名称: 工程地址: 施工单位: 监理单位: 安装单位:楼层数: 地上 23 层、地下 2 层 安装高度: 96 m 安装位置:地下室顶板面2、设备安装平面施工升降机安装平面图二、编制依据1、《施工升降机》GB/T 10054-20052、《施工升降机安全规程》GB 10055—20073、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ 215—20104、《起重设备安装工程施工及验收规范》GB50278—20105、《机械设备防护安全要求》GB8196—20036、《建筑机械使用安全技术规程》JCJ33—20017、《建筑施工安全检查标准》JCJ59—20118、《施工现场临时用电安全技术规范》JCJ46-20053、施工升降机使用说明书三、基础施工方案按照使用手册的要求,工地现场的的升降机地基承载力不得小于0.15Mpa,根据工程地质勘察报告结合现场的地形、开挖土质情况,场地土为原土,表层在前期施工受到一定的扰动,经过夯压后能基本够满足要求。

根据现场需要,升降机基础采用混凝土基础与安装地面持平的方案,地面与吊笼间的门坎高采用填高部分外地面高度来解决。

SC200/200施工升降机基础规格采用3800×4400×300(厚度),砼强度等级采用C35;钢筋采用双层双向Φ12@200。

如下图:施工电梯基础升降机采用II 型附墙架,基础中心离墙根距离L=3200mm.基础座应全部埋入砼内,并校正水平,等基础砼达到设计要求强度即可进行安装.四、 升降机基础验算升降机自重: 18790kg 砼基础承载力:F=375。

8kN基础自重:G =3.8×4.4×0。

3×25KN/m 3=125.4KN 1、验算基底压力WM AG F P ±+=)(minmax,其中:G为基础自重设计值=125。

4kN本基础仅考虑竖向荷载,弯距不予计算,取M=0Pmax,min=(375。

施工升降机基础验算计算书

施工升降机基础验算计算书

A楼地下室施工升降机基础验算计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010)9、《施工升降机》(GB/T 10054-2005)一、参数信息1.施工升降机基本参数导轨架重(共需18节标准节,标准节重226kg):226kg×18=4068kg,施工升降机自重标准值:P k=((565×1+400+850×1+200+4068)+1000×1)×10/1000=70.83kN;施工升降机自重:P=(1.2×(565×1+400+850×1+200+4068)+1.4×1000×1)×10/1000=86.996kN;P=n×P=1×86.996=86.996kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用,施工升降机的全部荷载由混凝土板来承担。

根据板的边界条件不同,选择最不利的板进行验算。

(按荷载满布,且计算板约束条件为一边固支,三边铰支考虑)楼板长宽比:Lx/Ly=4.1/8.4=0.4881、荷载计算取板中1m板宽进行验算q1=86.996×1/(3.7×1.4)=16.795kN/m2、混凝土顶板配筋验算板中最大弯矩:Mx max=q1×L x2/24=16.795×4.12/24=11.763支座最大弯矩:M0x=-q1×L x2/12=-16.795×4.12/12=-23.526板中底部短向配筋:αs=|M|/(α1f c bh02)=11.76×106/(1.00×16.70×1.00×103×275.002)=0.009;ξ=1-(1-2×αs)1/2=1-(1-2×0.009)0.5=0.009;γs=1-ξ/2=1-0.009/2=0.995;A s=|M|/(γs f y h0)=11.76×106/(0.995×300.00×275.00)=143.25mm2。

施工升降机基础计算书资料

施工升降机基础计算书资料

施工升降机基础计算书(一)计算参数1.施工升降机基本参数施工升降机型号:SC200/200;吊笼形式:双吊笼;架设总高度:98m;标准节长度:1.508m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:140kg;对重重量:1300kg;单个吊笼重: 1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2、基础参数基础混凝土强度等级:C30;承台底部长向钢筋:8@250;承台底部短向钢筋:8@250;基础长度l:6.0 m;基础宽度b:4.0 m;基础高度h:0.3 m;(二)基础承载计算:导轨架重(共需65节标准节,标准节重140kg):140kg×65=9100kg,施工升降机自重标准值:P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+9100.00+200.00)×10/1000=203.0kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1×203.0=426.3kN(三)地基承载力验算承台自重标准值:G k=25×6.00×4.00×0.30=180.00kN承台自重设计值: G=180.00×1.2=216.00kN作用在地基上的竖向力设计值:F=426.3+216.00=642.3kN基础下地基承载力为:p= 220.00×6.0×4.0×0.30=1584.00kN >F=642.3kN该基础符合施工升降机的要求。

(四)基础承台验算1、承台底面积验算轴心受压基础基底面积应满足S=6.0×4.0=24.0m2≥(P k+G k)/f c=(203+180.00)/(14.3×103)=0.027m2。

承台底面积满足要求。

楼施工升降机计算书

楼施工升降机计算书

#楼施工升降机计算书一、参数信息1.施工升降机基本参数施工升降机型号:SCD200/200J;吊笼形式:双吊笼;架设总高度:80m;标准节长度:1.508m;底笼长:5.9m;底笼宽:3.2m;标准节重:140kg;对重重量:1300kg;单个吊笼重:1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2.荷载参数:施工荷载:2.5kN /m2;二、基础承载计算;导轨架重(共需54节标准节,标准节重140kg):140k g×54=7560kg.施工升降机自重标准值:P k=(1460.00×2+1480.00×2+1300.00×2+2000.00×2+7560.00+200) ×10/1000=202.40kN.考虑动载、自重误差及风载对基础的影响,取系数n=2.1.基础承载力设计值:P=2.1×202.40=425.4kN.1、荷载计算取板中1m板宽进行验算q1=425.04×1/(5.9×3.2)=22.15kN/m经设计单位计算,地下室顶板不满足要求,利用顶板下支模钢管支承上部施工升降机荷重。

三、梁板下钢管结构验算:设梁板下Φ48×3.0mm钢管@700mm×700mm支承上部施工升降机荷重,混凝土结构自重由结构自身承担,则:施工升降机 1.2×22.51=27.02kN /m2活载 1.4×2.5=3.5kN /m227.02+3.5=30.52kN /m230.52×0.7×0.7=14.95kN钢管支模架步高1.2mh/l a=1200/700=1.714h/l b=1200/700=1.714经查表,μ的取值为:1.426计算长度:L01=k×μ×h=1.155×1.426×1.2=1.976mL02=h*2a=1.2+2×0.1=1.4m取:L0=1.976mλ= L0=1976.436/15.9=124由此得:[N]=φ×A×f=0.428×424.115mm2×360N/mm2=65.348kN≥14.95kN梁板下的钢管结构满足要求。

施工电梯基础承载力计算书

施工电梯基础承载力计算书

施工升降机基础承载力计算书计算依据:1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20115、《钢结构设计规范》GB50017-20116、《砌体结构设计规范》GB50003-2011施工升降机计算书一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数:二、基础承载计算导轨架重(共需60节标准节,标准节重150kg):150kg×60=9000kg,施工升降机自重标准值:P k=((1420×2+1370+1300×2+200+9000)+2000×2)×10/1000=200.1kN;施工升降机自重:P=(1.2×(1420×2+1370+1300×2+200+9000)+1.4×2000×2)×10/1000=248.12kN;施工升降机基础自重:P j=1.2×l×d×h×25=1.2×5.3×3.64×0.3×25=173.628KNP=n×(P+ P j)=2.5×(248.12+173.628)=1054.37kN三、梁板下钢管结构验算楼板均布荷载:q=P/(l ×d )=1054.37/(5.3×3.64)=54.653kN/m2设梁板下Ф48×3.5mm钢管@0.6m×0.6m 支承上部施工升降机荷重,混凝土结构自重由结构自身承担,则:N=(N GK+1.4×N QK)×la×lb=(54.653+1.4×5)×0.6×0.6=22.195kN1、可调托座承载力验算【N】=30 ≥N=22.195kN满足要求!2、立杆稳定性验算顶部立杆段:λ=l0/i=kμ1(h+2a)/i= 1×2.3×(0.6+2×0.2)/0.0158 =145.57 ≤[λ]=210 满足要求!非顶部立杆段:λ=l0/i=kμ2h/i= 1×1×1.2/0.0158 =75.949 ≤[λ]=210满足要求!顶部立杆段:λ1=l0/i=kμ1(h+2a)/i= 1.155×2.3×(0.6+2×0.2)/0.0158 =168.133非顶部立杆段:λ2=l0/i=kμ2h/i= 1.155×1×1.2/0.0158 =87.722取λ=168.133 ,查规范JGJ130-2011附表A.0.6,取φ=0.251f=N/(φA)= 22195/(0.251×489)=180.831N/mm2≤ [f]=205N/mm2满足要求!梁板下的钢管结构满足要求!配筋如下图所示:配筋示意图。
