机械制图复习资料
机械制图复习资料
1 螺栓连接
螺栓连接： 用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
动画：螺栓连接
适用场合：
用来连接不太厚、而且又允许钻成通孔的零件。
装配过程：
➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
3、螺纹的结构
螺纹收尾和退刀槽
螺纹的未端： 为了便于装配 和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
螺纹收 尾
退刀纹
退出 车刀
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。
多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形
成的螺纹。
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反
机械制图学习资料

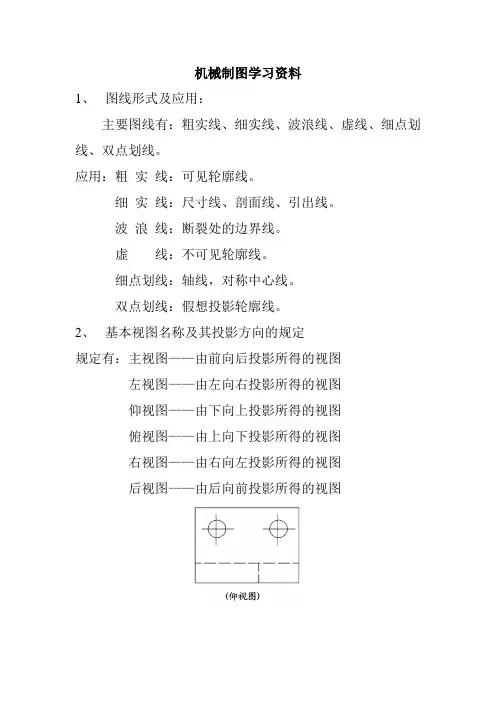

机械制图学习资料1、图线形式及应用：主要图线有：粗实线、细实线、波浪线、虚线、细点划线、双点划线。
应用：粗实线：可见轮廓线。
细实线：尺寸线、剖面线、引出线。
波浪线：断裂处的边界线。
虚线：不可见轮廓线。
细点划线：轴线，对称中心线。
双点划线：假想投影轮廓线。
2、基本视图名称及其投影方向的规定规定有：主视图——由前向后投影所得的视图左视图——由左向右投影所得的视图仰视图——由下向上投影所得的视图俯视图——由上向下投影所得的视图右视图——由右向左投影所得的视图后视图——由后向前投影所得的视图2（辅助视图） 斜视图——机件向不平行于任何基本投影面的投影所得的视图局部视图——将机件的某一部分向基本投影面投影所得的视图3、 剖视图的种类：剖视图的种类有：全剖视图、半剖视图、局部剖视图4、 工厂生产的零件中主要用那些剖面符号主要用：金属材料剖面符号非金属材料剖面符号线圈绕组元件剖面符号第3页玻璃及供观察窗用的其它透明材料剖面符号5、 轴测图一般采用哪三种轴测图一般采用：① 正等轴测图，简称正等测；② 正二等轴测图，简称正二测；③ 斜二等轴测图，简称斜二测；6、 尺寸公差在零件图中的注法 尺寸公差在零件图中的标注应按下列三种形式之一标注：① 当采用公差代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边。
例：GIS011部分中 8K A ·510·332触头座4② 、当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方，下偏差应于基本尺寸注在同一度线上。
③ 当要求同时标注公差代号和相应的极限偏差时，则后者应加上圆括号。
()05.001.0680+-ΦK ()2.00780+ΦH第5页7、 尺寸公差在装配图中的标注方法有哪几种在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边，用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号，下列三种形式均可表示：6750f H Φ 2.05.025.005050--+ΦΦ 6750f H Φ 2.05.025.0050--+Φ6750f H Φ 1502502.05.025.00件件--+ΦΦ6例如：G2S011部分，8K A ·370·441密封圈8、 角度公差的标注方法角度公差的标注方法有下列几种：9、 公差等级分为多少级，最常用的公差等级为哪一级公差等级分为20级，即：I T01 I T0 ……I T18（I T 符号表示标准公差） 最常用的为IT610、 基本偏差代号基本偏差用拉丁字母表示，大写代表孔，小写代表轴。
最全机械制图复习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。
机械制图复习资料
机械制图复习资料机械制图复习资料机械制图是机械工程专业中非常重要的一门课程，它是机械设计的基础，也是工程制图的核心内容之一。
在学习机械制图时，我们需要掌握各种图形的绘制方法和标注规范，了解各种零件的形状和尺寸，以及掌握各种图纸的阅读和理解能力。
为了帮助大家更好地复习机械制图，下面将介绍一些复习资料和学习方法。
1. 教材和参考书籍机械制图的教材是我们学习的基础，其中包含了大量的理论知识和实例。
我们可以通过仔细阅读教材，理解各种制图方法和标注规范，并进行实例练习来提高自己的绘图技能。
此外，还可以参考一些专业的机械制图书籍，如《机械制图基础》、《机械制图与CAD基础》等，这些书籍通常会提供更多的实例和练习题，有助于我们更好地掌握机械制图的内容。
2. 网络资源互联网上有许多关于机械制图的学习资源，如教学视频、学习网站等。
我们可以通过观看教学视频，了解制图的具体步骤和技巧，同时也可以通过学习网站上的资料和练习题，进行自主学习和巩固。
但需要注意的是，在使用网络资源时，要选择正规的教学机构或权威的学习平台，以确保所学的内容准确可靠。
3. 习题集和试卷习题集和试卷是复习机械制图的重要辅助资料。
我们可以根据教材和参考书籍上的习题进行练习，掌握不同类型图形的绘制和标注方法。
同时，还可以找一些过去的试卷进行模拟考试，检验自己的学习成果，并发现自己的不足之处，有针对性地进行复习。
4. 实践操作机械制图是一门实践性很强的学科，理论知识的掌握只是基础，实际操作才是关键。
我们可以通过使用CAD软件进行绘图，模拟实际的工程设计过程，提高自己的绘图技能和操作能力。
此外，还可以参加一些机械制图实践课程或工作坊，亲自动手制作零件和组装装配，加深对机械制图的理解和掌握。
5. 与他人交流与他人交流是学习的重要途径之一。
我们可以与同学、老师或行业专家进行交流，讨论机械制图的问题和难点，分享自己的学习心得和经验。
通过与他人的交流，我们可以获取更多的知识和信息，开阔自己的思路，提高自己的学习效果。
机械制图复习资料大全ppt(共52页)
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
(完整版)《机械制图》复习题(含答案)
《机械制图》复习题一、填空题：1、投影法分为中心投影法和平行投影法。
投影线平行且与投影面垂直的投影称为正投影。
2、三视图的投影规律是：主、俯视图_长对正_，主、左视图高平齐，俯、左视图宽相等。
3、俯视图、左视图上远离主视图的面是物体的前面。
4、俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。
5、机械制图当中基本图幅有哪五种: A0 、 A1 、 A2 、 A3 、 A4其中A4图纸幅的尺寸为297x210。
A3图纸幅的尺寸为:_420X297_图纸内有图框线，图框线通常用粗实线绘制。
6、机械制图当中常用的线型有粗实线、细实线、细点划线、虚线等，图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
7、尺寸标注由尺寸线、尺寸界线、_尺寸数字和箭头组成。
其中尺寸线用细实线且不允许用其它图线代替。
8、在标注角度尺寸时，数字应水平书写。
9、机械制图中常采用两种线宽，虚线、细实线和细点划线的图线宽度约为粗实线的一半。
10、标题栏应位于图纸的右下角，标题栏中的文字方向为绘图、看图方向。
11．比例是指图中要素与其实物相应要素之比。
图样上标注的尺寸应是机件的_最后完工_尺寸，与所采用的比例无关。
12．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是属于缩小比例；比例2：1是属于放大比例。
13、尽量采用原值比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的真实尺寸。
14、书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐。
汉字应用长仿宋体书写，数字和字母应书写为直体或斜体。
15．字号指字体的高度，图样中常用字号有8种。
16．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
机械制图高一复习资料
机械制图高一复习资料机械制图高一复习资料机械制图是一门重要的工程技术课程，它是工程设计的基础，对于工程师来说至关重要。
在高一学年，学生们将接触到机械制图的基础知识和技能，为今后的学习和职业发展奠定坚实的基础。
本文将为大家提供一些机械制图高一复习资料，帮助大家更好地理解和掌握这门课程。
一、机械制图的基本概念机械制图是通过图纸和图样来表达和传递工程设计信息的一种技术。
它包括了几何图形的绘制、尺寸和标注、视图的投影、剖视图、装配图等内容。
学习机械制图需要掌握一些基本概念，比如图纸的种类、常用的图形符号和标记、视图的投影原理等。
二、机械制图的基本技能1. 绘制几何图形：学习机械制图的第一步是学会绘制几何图形，比如直线、圆、椭圆、曲线等。
掌握几何图形的绘制方法和技巧，能够准确地表达设计意图。
2. 尺寸和标注：在机械制图中，尺寸和标注是非常重要的，它们能够告诉读者图纸上各个元素的尺寸和位置关系。
学习如何正确地标注尺寸，使用适当的符号和线条，是机械制图的基本技能之一。
3. 视图的投影：视图的投影是机械制图中的核心内容之一。
通过透视投影，将三维实体的形状和尺寸表达在二维图纸上。
学习视图的投影原理和方法，能够准确地表达设计对象的外形和内部结构。
4. 剖视图：剖视图是一种特殊的视图，它能够展示设计对象的内部结构和细节。
学习如何绘制和标注剖视图，能够更好地理解和分析设计对象的构造和功能。
5. 装配图：装配图是将多个零件组装在一起的图纸。
学习如何绘制装配图，能够清晰地表达各个零件之间的位置关系和装配顺序，为实际生产提供指导。
三、机械制图的应用领域机械制图广泛应用于各个工程领域，比如机械工程、汽车工程、航空航天工程等。
在这些领域中，机械制图是工程设计和制造的基础，它能够帮助工程师将设计意图转化为具体的产品。
1. 机械工程：在机械工程领域，机械制图是设计和制造各种机械设备的基础。
通过机械制图，工程师能够准确地表达设计意图，指导制造过程。
机械制图复习资料
一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
11、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
12、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。
13、主视图所在的投影面称为正立投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
14、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
15、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
16、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。
17、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。
18、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。
机械制图复习知识点(一)
机械制图复习知识点(一)机械制图是机械设计的重要组成部分，也是机械制造加工、装配、维修的基础。
在学习机械制图时，需要掌握一些基础知识点，本文将对机械制图的一些复习知识点进行总结。
一、图形的画法在机械制图中，常见的图形包括直线、圆、椭圆、圆弧、角度等。
在画这些图形时，需要掌握基本的画法和注意事项，如直线需要使用尺子等辅助工具，在确定圆心和半径时需要用到圆规等工具。
二、视图的表示机械制图中，为了便于设计、制造和维修等操作，需要将三维物体用二维图形表示出来。
一个物体的正视图、左视图、底视图等表现出该物体的各个面，也就是各个表面向观察者展示的外观。
在制图时要注意各个视图之间的关系，如上视图应和前视图等保持一致。
三、尺寸的标注机械制图中，尺寸的标注是非常重要的一个环节，标注不清晰或者有误可能导致制造出的零件无法使用。
常见的标注方式包括大小框轮廓线标注法、基准尺寸标注法、标准尺寸标注法等。
在标注时，需要明确尺寸的起点、终点和基准面等信息。
四、公差的表示在机械制图中，为了保证零件的制造精度，需要标注公差。
同时还需要明确公差的类型和数值，如线性公差、角度公差、形位公差等。
在标注公差时，也需要参考相应的标准，如GB/T 1184-1996、GB/T 1804-1992等。
五、剖视图的表达在机械制图中，有时需要展现物体内部的结构或者交叉面的情况，此时可以采用剖视图的方式进行表达。
常用的剖视图包括全剖视图、半剖视图、部分剖视图等。
在制图时，需要明确剖面的位置和方式，如采用斜截面、垂直截面等。
以上就是机械制图的一些基础知识点，希望能够对读者进行一些复习指导，提高制图的准确性和效率。
在实际操作中，还需要结合对于零件和机械系统的理解及深入掌握，才能绘制出高质量的机械制图。
机械制图复习重点
机械制图基础知识(期末复习资料)1.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
2.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
3.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标的尺寸为依据。
4。
螺纹的五要素是螺纹牙型,直径，螺距，导程，线数，旋向。
只有当内、外罗纹的牙型,直径,螺距，线数，旋向一致时，他们才能互相旋合。
螺纹牙型：（粗牙螺纹,细牙螺纹，梯形螺纹，特殊螺纹)螺距:螺纹相邻两牙在中经线上对应两点间的轴向距离螺程：同一条螺旋线上两牙在径线上对应两点间的轴向距离5.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准,但直径、螺距不符合国家标准的称为特殊螺纹。
6。
外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示,终止线用粗实线表示。
7.在剖视图中,内螺纹的大径用＿D＿＿＿表示,小径用＿D1＿＿＿表示,终止线用粗实线表示。
不可见螺纹孔，其大径、小径和终止线都用粗实线表示.8.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接.9。
常用键的种类有普通平键、半圆键、钩头楔键、花键。
10.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。
11.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。
在剖视图中，齿根圆用粗实线绘制。
12。
当零件所有表面具有相同的表面粗糙度要求时,可在图样右上角统一标注；当零件表面的大部分粗糙度相同时,可将相同的粗糙度代号标注在右上角,并在前面加注其余两字。
13.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；④零件序号和明细栏。
14。
装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15。
导程S和螺距P的关系是___S=nP_____。
16。
符号表示该表面是用___不去除材料的___________方法获得的.17。
机械制图复习纲要
例：正垂面ABC与H面的夹角为45°，已知其水平投影 及顶点B的正面投影，求△ABC的正面投影及侧面 投影。
c
a b
●
c
a
45°
b
a c
b
2.4.3 平面上的直线和点
1. 平面上取直线
（1）若一直线过平面上的两点，则此直线必在该平面内。 （2）若一直线过平面上的一点且平行于该平面上的另一直线， 则此直线在该平面内。
1.斜度
斜度是指一直线(或平面)对另一直线(或平面)的倾 斜程度。
斜度的大小通常以斜边(或斜面)的高与底边长的比 值1：n来表示，并加注斜度符号“∠ ”或 “ ”。
1.3.3. 1.3.3.斜度和锥度 斜度和锥度
斜度的画法和标注
1 : 5
1 : 5 C
B
10
10
1 A 5 40 O
40
2.3.3. 1.3.3.斜度和锥度 斜度和锥度
第二章 投影法和点、直线、 平面的投影
2.2.2点在三面体系中的投影 1、投影轴
三投影面体系的建立： V面：正立的投影面； H面：水平的投影面； W面：侧立的投影面；
X 轴 ——V 与 H 面的交线，代表 长度方向； Y 轴 ——H 与 W 面的交线，代表 宽度方向； Z 轴 ——V 与 W 面的交线，代表 高度方向； 三根投影轴互相垂直，其交点 称为原点O。
Z
B
o c b
b"
W c" a"
Y
a"
YW
A
a
点分线段成定比
YH
AC:CB=ac:cb=a′c′:c′b′ =a″c″:c″b″
2.3.4
两直线的相对位置
空间两直线的相对位置可分为：
机械制图总复习
机械制图总复习绪论1.图样：在工程技术中，为了准确地表达机械、仪器、建筑物等的形状、结构和大小，根据投影原理、国家标准和有关规定画出的图，叫做图样。
第一章：制图基本知识1.图纸的幅面（1）图纸的幅面包括基本幅面和加长幅面。
（2）基本幅面有A0、A1、A2、A3、A4五种。
（3）加长幅面的尺寸由基本幅面的短边或整数倍增加后得出。
2.图框格式和尺寸（1）在图样上必须用粗实线画出图框。
（2）图框格式有：留装订边和不留装订边两种格式。
（3）同一产品的所有图样均应采用同一种格式。
（4）不留装订边的图纸，其四周边框的宽度相等，留装订边的图纸，其装订边的宽度一律为25mm。
3.为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。
必要时，可使标题栏位于右上角。
同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。
方向符号是一个用细实线绘制的等边三角形。
4.标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。
5.比例（1）比例是指图样中图形与其实物相应要素的线性尺寸之比。
（2）比例分为：原值比例，缩小比例，放大比例。
（3）原值比例表示图与实物的大小相同，放大比例表示图比实物大，缩小比例表示图比实物小。
（4）优先采用的放大比例：2：1、5：1、1×10n：1、2×10n：1、5×10n：1。
（5）优先采用的缩小比例：1：2、1：5、1：1×10n、1:1×10n、1：1×10n。
（6）绘图时尽可能采用原值比例。
根据表达对象的特点，也可选用放大或缩小比例。
选用比例的原则是有利于图形的最佳表达效果和图面的有效利用。
不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
（7）比例一般应标注在标题栏中的比例栏内。
必要时，可在视图名称的下方标注比例，如、、。
6.字体的基本要求:（1）图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
机械制图复习题
机械制图复习题1. 机械制图的基本概念- 简述机械制图的定义及其重要性。
- 描述第一角投影法和第三角投影法的区别。
2. 制图的基本规定- 列举制图时常用的比例及其应用场合。
- 解释线型的种类及其在图纸上的表示方法。
- 说明尺寸标注的基本原则和要求。
3. 几何作图- 描述如何进行圆的等分和圆弧的绘制。
- 阐述正多边形的绘制方法。
- 说明如何绘制椭圆。
4. 视图与剖视图- 列举机械制图中常见的视图种类及其表示方法。
- 描述剖视图的类型及其应用场景。
- 说明剖面线的种类和绘制规则。
5. 尺寸标注- 阐述尺寸标注的基本规则和步骤。
- 描述如何进行尺寸链的标注。
- 说明尺寸公差和几何公差的标注方法。
6. 标准件和常用件的表示方法- 列举常见的标准件和常用件，并说明其在图纸上的表示方法。
- 描述螺纹的表示方法和标注规则。
- 说明齿轮的绘制和标注方法。
7. 零件图的绘制- 说明零件图的绘制步骤和注意事项。
- 描述如何选择合适的视图和剖视图来清晰表达零件的结构。
- 阐述零件图上技术要求的标注方法。
8. 装配图的绘制- 描述装配图的作用和绘制要求。
- 说明装配图中各零件的表示方法和编号规则。
- 阐述装配图中配合关系和运动关系的表示方法。
9. 轴测图和透视图- 描述轴测图的绘制原理和步骤。
- 说明透视图的绘制方法和应用场景。
10. 计算机辅助设计（CAD）- 简述计算机辅助设计的定义和在机械制图中的应用。
- 描述常见的CAD软件及其功能。
- 说明如何利用CAD软件进行机械制图。
11. 制图的常见错误及其预防- 列举制图中常见的错误类型。
- 描述如何检查和预防这些错误。
12. 制图的实践与应用- 描述制图在实际工程中的应用案例。
- 说明如何将制图知识应用于解决实际问题。
机械制图大一复习知识点
机械制图大一复习知识点一、引言机械制图是机械工程专业的基础课程之一，它是机械设计和制造的重要工具。
为了帮助大一学生巩固和回顾机械制图的相关知识，本文将总结大一机械制图课程的重点知识点，帮助大家在复习中更好地理解和掌握这门课程。
二、基本概念1. 机械制图的定义：机械制图是指利用图形来表示机械产品、零件和装配的形状、尺寸、位置、间隙等要求的一种表达方法。
2. 图样和图纸的区别：图样是指在制造过程中直接参考的图，通常是放大比例的简化图；图纸则是按一定比例绘制的为了传递信息的图。
3. 图纸的尺寸：图纸上用标准尺寸表示实物尺寸的比例关系，常见的尺寸比例有1:1、1:2、1:5等。
三、图纸的常用符号和标识1. 尺寸标注：用尺寸标注表示零件的尺寸，并标明公差范围，常用的标注方法有直线标注法、基准尺寸标注法等。
2. 线性标识：通过不同线型和线宽表示零件的形状和表面质量要求，如实线表示轴线，粗实线表示切割边。
3. 曲线标识：用不同曲线符号表示曲线形状，如圆弧、椭圆等。
4. 部件标识：用不同的符号、简化图形或文字表示零件的种类和材料，如用字母标识材料种类，用数字表示零件号。
5. 螺纹标识：用螺纹符号表示螺纹类型、螺纹方向和螺纹参数，如M8×1.25表示直径为8mm，螺距为1.25mm的公制内螺纹。
四、投影方法1. 正交投影：将三维物体投影成平行于相互垂直的三个坐标面上的二维图形，包括主视图、俯视图和左视图。
2. 空间几何关系：通过正交投影确定物体的尺寸、形状、位置等几何关系。
3. 轴测投影：以轴线为基准线，将三维物体投影到平行于轴线的平面上，常见的有等轴测投影、斜二测投影等。
五、剖视图和断面图1. 剖视图：通过剖切替代法显示零件内部结构和细节，常见的有半剖视图、全剖视图等。
2. 断面图：在零件上切割截面，用来显示零件内部结构或特定位置上的形状和尺寸。
六、常用的图样1. 图线样式：包括实线、虚线、点线等，用以表示不同的对象和尺寸关系。
机械制图复习资料(完整资料).doc
四、已知平面的两面投影，完成其第三面投影。（10分）
一般位置平面
3-1找出立体图与三视图的对应关系，将相应的编号填入三视图的括号内
五、补画组合体视图中缺漏的图线。（10分）
六、读懂两视图，补画第三视图。（10分）
七、完成下列各形体的投影。(12分，每题6分)
1．
八、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)
1．
2．
九、根据已知视图补画第三视图或视图中所缺的图线
1．
五、在指定位置画出轴的移出剖面图，槽深4㎜，平面深3㎜。（10分）
根据物体的两视图画出其正等轴测图
（1）
（3 ）
根据物体的两视图画出其正等轴测图。
根据轴测图所注尺寸，按1:1比例画出组合体的三视图。
补画剖视图中所缺的线条。
例1、在指定位置将主视图画成全剖视图。
10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。
A BC. D
3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图。
四．表达方法作图题（20分）
1．根据给定的视图，在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。
（第1题图） （第2题图）
3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。
四．表达方法作图题（20分）
1．根据给定的视图，在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。
（第尺寸从轴测图中量取。（总分10分，每小题5分）
二.根据轴测图补画视图中的漏线。（总分10分，每小题5分）
2.判断B－B断面图，正确的答案是。
3．看懂主、俯视图，想象出组合体的形状，找出错误的左视图。
机械制图(一)实践复习资料
高等教育自学考试《机械制图（一）实践》复习资料课程代码：02184一、绘制部分用铅笔按要求完成下列习题，保留必要的作图痕迹。
1、已知A点的投影，且B点在A点之右15mm，之后5mm，之下10mm，求直线AB的三面投影，并判断直线AB的空间位置。
2、完成基本体的三视图，并作出表面上点的投影。
3、根据视图想象立体结构，补画所缺图线。
4、选择合适的剖切平面将主、左视图画成全剖视图，并标注。
（12分）4、将主视图改画成全剖视图。
5、作圆内接正五边形。
6、根据小图尺寸要求完成大图。
7、根据轴测图按1：1画出三视图，不用标注。
用铅笔按要求完成下列习题，保留必要的作图痕迹。
8、将主视图改画成全剖视图。
9、补画第三视图。
10、补画第三视图。
11、作一直线MN，使MN//AB,且与直线CD、EF相交。
12、完成基本体的三视图，并作出表面上点的投影。
13、补画视图中所缺的图线14、根据轴测图按1：1画出三视图，尺寸在图中量取，不用标注。
用铅笔按要求完成下列习题，保留必要的作图痕迹。
15、作A、B的三面投影。
已知点A距H面为15，距V面为5，距W面为10，B在A点下5、前10、左15。
16、完成基本体的三视图，并作出表面上点的投影。
17、根据视图想象立体结构，补画所缺图线。
18、将主视图改画成半剖视图。
19、作平面四边形ABCD的投影。
20、根据主左视图，求作俯视图。
21、根据轴测图按1：1画出三视图，尺寸由图中量取，不用标注。
二、读图1.看懂零件图，并回答下列问题。
读图问题：（1）零件名称: ，材料：，比例：。
（2）轴用个视图表示，各视图的名称及剖切方法是：。
（3）轴上两个键槽的宽度分别为及，深度分别为及，长度方向的定位尺寸为及。
（4）尺寸的最大极限尺寸为，最小极限尺寸为，公差为。
（5）在轴的加工表面中，要求最光洁的表面其表面粗糙度代号为，这种表面有处。
（6）图中有处形位公差代号，解释框格的含义：被测要素是，基准要素是，公差项目是，公差值是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题
1、机械制图当中基本图幅有哪五种A0、A1、A
2、A3
A4其中A4图纸幅的尺寸为210×297。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
11、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
12、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。
13、主视图所在的投影面称为正立投影面，简称正面，用字母V表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。
14、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
15、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
16、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。
17、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。
18、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。
19、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。
20、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。
21、与三个投影面都倾斜的直线称为一般位置直线。
22、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面、一般位置平面。
23、组合体的组合形式有叠加和切割两类。
24、组合体相邻的表面可能形成共面、相交和相切三种关系。
25、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画稿、检查、描深、标注尺寸、完成全图。
26、组合体尺寸标注的基本要求为：正确、齐全、清晰。
27、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。
28、断面图分为：重合断面和移出断面两种。
29、同一零件各剖视图的剖面线方向相同间隔相等
30、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。
31、Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
一、选择题
1、已知物体的主、俯视图，正确的左视图是（A）。
2、已知圆柱截切后的主、俯视图，正确的左视图是（D）。
3、已知立体的主、俯视图，正确的左视图是（B）。
4、下列符号中表示强制国家标准的是（C）。
A．GB/TB．GB/
5、不可见轮廓线采用（B）来绘制。
A．粗实线B．虚线C.细实线
6、下列比例当中表示放大比例的是（B）A．1：1B．2：：2
7、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦΦ
8、下列比例当中表示缩小比例的是（C）A．1：1B．2：：2
9、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝
10、下列尺寸正确标注的图形是(C)
11、下列缩写词中表示均布的意思的是（C）A．SRB．
12、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜
13、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角
14、物体上互相平行的线段，轴测投影（A）A、平行B、垂直C、无法确定
15、正等轴测图的轴间角为（A）A、120B、60C、90
16、正等轴测图中，为了作图方便，轴向伸缩系数一般取（C）A、3B、2C、1
17、当一个面平行于一个投影面时，必（B）于另外两个投影面A、平行B、垂直C、倾斜
18、当一条线垂直于一个投影面时，必（A）于另外两个投影面A、平行B、垂直C、倾斜
19、根据组合体的组合方式，画组合体轴测图时，常用（D）作图。
A、切割法
B、叠加法
C、综合法D，切割法、叠加法和综合法
20、下列局部剖视图中，正确的画法是B。
ABCD
21、下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。
22、在半剖视图中，剖视图部分与视图部分的分界线为：(A)A.、细点画线????B粗实线、?????C、双点画线
23、重合剖面的轮廓线都是用(C)A.、细点画线绘制?????B、粗实线绘制???????C、细实线绘制
24、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：(C)
A.、细点画线B、粗实线、C、双点画线?
25、下列投影法中不属于平行投影法的是（A）A、中心投影法B、正投影法C、斜投影法
26、在三视图中，主视图反映物体的（B）A、长和宽B、长和高C、宽和高
27、主视图与俯视图（A）A、长对正B、高平齐C、宽相等
28、主视图与左视图（B）A、长对正B、高平齐C、宽相等
29、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
A、三B、四
C、五
30、三视图是采用（B）得到的A、中心投影法B、正投影法C、斜投影法
三、判断题
1、国家制图标准规定，图纸大小可以随意确定(×)
2、比例是指图样与实物相应要素的线性尺寸之比。
(×)
3、2：1是缩小比例。
(×)
4、绘制机械图样时，尽量采用1：1的比例(√)
5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
(√)
6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
(×)
7、国家制图标准规定，可见的轮廓线用虚线绘制。
(×)
8、国家制图标准规定，各种图线的粗细相同。
(×)
9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
(√)
10、图样中书写汉字的字体，应为仿宋体。
(√)
11、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
√
12、当圆的直径过小时，可以用线实线来代替线点画线。
(√)
13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
（√）
14、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
（√）
15、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。
（√）
16、斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。
（√）
17、中心投影法是投射线互相平行的。
（×）
18、水平线的水平投影反映真实长度。
（√）
19、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
（√）
20、点的三投影面体系中的位置，可以用坐标来表示。
（√）
21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
（√）
22、当一条直线垂直于投影面时，则在该面上反映实形性。
（×）
23、非回转体类零件的主视图一般应选择工作位置。
（√）
24、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。
（√）
25、为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）
26、标注的尺寸不是定位尺寸就是定形尺寸。
×
，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
(10分)
2、作平面四边形ABCD 的投影。
(10分)
3、根据给出的视图，补画第三视图（或视图所缺的图线）。
4、在指定位置画出剖面图(键槽深3mm)。
(8分)a
1、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作
A 、
B 两点的三面投影。
X Y W
2、作平面四边形ABCD 的投影。
3、
4、在指定位置画出剖面图(键槽深3mm)。
