光的反射作图练习测试题
光的反射作图练习题
1．如图7、图15所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．
2.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
3、请在右上两图中画出入射光线并标出入射角的大小．
4.在下两图中，根据给出的入射光线AO 和反射光线OB ，画出相应的法线和平面镜。
5．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如下左图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
6．潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在上右图中画出入射光线人经潜望镜进人人眼的光路图。
7.为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。
8.小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如上图所示，请你在图中
画出反射光线并标出反射角度数。
图
8 A
B
O
9、完成下图各图中光反射的光路图。
10、根据入射光线和反射光线画出相应的法线和平面镜。
光的反射和平面镜成像作图专题训练精选全文完整版
可编辑修改精选全文完整版光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图 400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲： 乙：11、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.12、如图所示，物体AB 上的B 点在平面镜里所成的像点为B ＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A ＇B ＇．13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.14、请画出看见发光点S 的像的范围第9题图A B 第8题图 第11题图 第12题图 第13题图。
光的反射学作图题练习题
光的反射学作图题练习题(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--光的反射学作图题练习题1 ．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）2,在图9中标出反射角的度数。
3．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．4. 如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反射角内标上）。
5.请作出图28中光线在楔形物之间的反射路径（仅作两次）根据你的作图，吸音室墙壁做成这种形状的目的是。
6.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．7．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。
8．在图15中画出入射光线AO经平面镜反射后的光线。
9．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.10.自行车尾灯结构示意图如图9所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。
试在图中方框内画出其中一条入射光线的完整的反射光路图。
11、光纤通信是现代通信的一种重要方式。
光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。
请在图13中作出光路图，表示光纤传输光信号的原理。
13．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图3所示，请你在答卷第25题图中画出反射光线并标出反射角度数。
14、小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.15．(2003年湘潭市)潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
(完整版)光的反射折射光路图作图练习
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图AAO3009、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。
请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。
关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
图9 S 水图1414、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。
中考物理一轮复习专题练习3-光现象之光的反射作图题
2023届中考物理一轮复习专题练习3光现象之光的反射作图题1．太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
【答案】【解析】由光的反射定律可知，反射角等于入射角，反射光线和入射光线分居法线两侧，作出入射光线，如下图所示：2．如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
【答案】【解析】将正午时分直射的太阳光引入一根水平管道，可知入射光线向下、反射光线水平向左，根据光的反射定律可知，法线垂直于平面镜，根据图中法线的位置，过入射点作法线的垂线得到平面镜的位置，如图所示：3．小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
【答案】【解析】过物点P作垂直于镜面的直线（虚线）PQ（Q点为垂足），延长PQ到点P′，使='PQ P Q此时P′即是P在平面镜中的像的位置。
连接P′E，与镜面的交点为入射点O，再连接PO，即为入射光线，OE为反射光线。
如下图所示4．请在图中画出入射光线相应的反射光线。
【答案】【解析】在做光的反射图像时，反射角等于入射角，故如图所示5．图是某戏曲演员在平面镜前化妆的情景。
请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
【答案】【解析】根据平面镜成像规律可知，像和物关于平面镜对称，画出弧线AB关于平面镜的对称图即AB的像；A点的光线经过平面镜反射进入演员的眼睛。
如图：6．图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】【解析】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：。
7．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

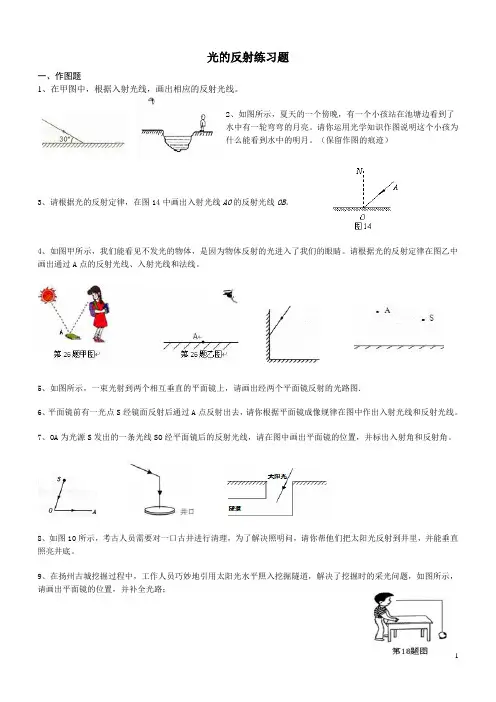

光的反射(习题加答案)
光的反射练习题一、作图题1、在甲图中，根据入射光线，画出相应的反射光线。
2、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）3、请根据光的反射定律，在图14中画出入射光线AO的反射光线OB。
4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
5、如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图．6、平面镜前有一光点S经镜面反射后通过A点反射出去，请你根据平面镜成像规律在图中作出入射光线和反射光线。
7、OA为光源S发出的一条光线SO经平面镜后的反射光线，请在图中画出平面镜的位置，并标出入射角和反射角。
8、如图10所示，考古人员需要对一口古井进行清理，为了解决照明问，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
9、在扬州古城挖掘过程中，工作人员巧妙地引用太阳光水平照入挖掘隧道，解决了挖掘时的采光问题，如图所示，请画出平面镜的位置，并补全光路；10、如图9示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．11、入射光线和平面镜的夹角为60°，转动平面镜，使入射角减小15°，反射光线与入射光线间的夹角和原来相比较，将（）A. 减小90°B. 减小30°C. 减小45° D. 减小15°12、雨后的晚上，天刚放晴，地面虽已干，但仍留有不少积水，为了不致踩到地上的积水，下面正确的是( )A、迎着月光走地上发亮处是积水，背着月光走地上暗处是积水B、迎着月光走地上暗处是积水，背着月光走地上发亮处是积水C、迎着月光或背着月光走，都是地上发亮处是积水D、迎着月交或背着月光走，都是地上暗处是积水人站在竖直放13、晚上,在桌面上铺一张白纸,把一块小平面镜压在白纸上,让手电筒的光正对着平面镜和白纸照射,人观察平面镜和白纸看到的现象是( )A 白纸比较亮B 平面镜比较亮C 可能是白纸亮,也可能是平面镜亮D 以上说法都不对14、我们学过的许多成语包含了物理知识，下列成语中的“影”哪个是由光的反射形成的A 杯弓蛇影B 形影不离C 形单影只D 立竿见影15、雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走“较暗”的地面．这是因为光在（）A．地面发生镜面反射 B．地面发生漫反射 C．水面发生漫反射 D．水面不发生反射16、小明用如图所示的实验装置，探究反射光线与入射光线是否在同一平面内，应进行的操作是（）A．沿ON向后转动板A B.沿ON向后转动板B C.改变入射光线与ON的夹角D.改变反射光线与ON的夹角17、教室内用来放映投影片的银幕，表面是白色且粗糙的，其目的是（）A.不反射光B.能折射C.发生漫发D.发生镜面发射18、在做“研究光的反射实验”时，如图所示，将一束光沿MO射向镜面，则反射光的方向是A．OA B．OB C．OCD．OD19、位于南宁市南湖公园内的南湖，各式现代建筑环湖矗立，充满时代气息。
光的反射作图题集锦
1．如图所示,a 为入射光线,b 为反射光线,它们均由统一个点光源发出,请找到这个点光源的地位,并完成光路图.2．请画出看见发光点S 的像的规模.3．太阳光线与程度面成30°角,若要用镜子将太阳光线反射到竖直的深井里,镜面应与程度成多大角度？请在图中画出其光路图.4．如图所示,S 为光源,S,为S 在镜中的像,一条反射光线经由A 点,试画出镜面和这条光线. 5.如图4所示,S 是发光点,S’是S 在平面镜中的像,L 是射向平面镜的一条入射光线,在图中画出平面镜的地位和L 的反射光线.6.图5所示S 为发光点,MN 为平面镜请画出由S 点发出并经平面镜反射后经由过程Ａ点的光线10.自行车的“尾灯”是由很多很小的角反射器构成的. 角反射器其实就是两个互相垂直的平面镜,如图14所示. 请在图上精确画出所给入射光线经两平面镜反射的反射光线.13.小宇同窗在家中阁楼上有一个小型物理试验室,如图16所示,图14 图16第一题图 第二题图第三题图图5但他每次做光学试验时就觉得很麻烦,因为须要跑到有天窗的一间,请你用平面镜帮他将阳光引到试验室并使阳光垂直射到试验台的台面上,请求在图中画出平面镜及个中一条光线,用箭头标出光线偏向．16.如图所示,平面镜上方有一竖直挡板P,在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像,请用两种办法在图中找出挡板左侧这个发光点的地位.7.如下图7所示,电视遥控器对着天棚也能遥控电视机.图中从A 点发出的光经天棚MN反射后射入电视机的吸收窗口B,试画出其光路图.8.如下图8, AB.CD是发光点 S 发出经平面镜反射的两条光线.在图中画动身光点 S 和它在平面镜中的像点（或发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的地位.）9.如下图9中S为发光点,从它发出的两条光线经平面镜反射后的两条反射光线分离与虚线a.b重合,依据平面镜成像纪律在图中画出平面镜,并找出S在平面镜里的像S′．10.如下图10,S 是一发光点,S′是它在平面镜中的像,SA 是S 发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线. 11.如图11,平面镜前有A.B 两个发光点.试用作图法肯定人眼沿什么偏向不雅察时,可以看到A.B 的像在统一向线上.12.如图12,AB 物体在平面镜中成像后,眼位于镜前E 处,作图解释要使眼睛看不到平面镜中的像,应当把镜的哪一部分挡住？14．如图14甲所示,美术课上,小琼面前立着一幅“米老鼠”的简笔划(如下图甲所示).她从没学过绘画,竟然应用玻璃板清楚.精确的描出了画中的“米老鼠”.请解释个中的奥妙,并作图示意(作图时,以图14乙中A 点代表简笔划中的“米老鼠”,直线代表桌面).15. 俗话说“坐井不雅天,所见甚小.”为了解释井底之蛙不雅察井外规模的大小与井深的关系,甲.乙同窗都用画示意图比较的办法来解释,分离如图15和图16所示.在你看来,他们所画的图（选择下列有关词填空：“都精确”.“都不精确”.“甲精确,乙不精确”.“乙精确,甲不精确”）;依据他们所应用的办法,你在评价他们的示意丹青得是否精确时,主如果看（选择下列有关词填空：图7 图8 图10图9 图12 图“绘图是否定真”.“图上是否周全精确地反应了应当掌握的变量”.“绘图时所应用的物理常识是否精确）图14 图16图15。
光的反射及平面镜成像作图训练题
光的反射作图训练题
1A．如图所示，请作出入射光线AO经平面镜反射后的反射光线，并标出入射角和反射角。
1B．如图所示是光发生反射时的入射光线和反射光线，请在合适位置画出平面镜。
2A．如图，一束光与水平面成300角，若用平面镜将光反射后，反射光线竖直向下，镜
面与水平面应成多大的角度？作图并计算。
2B．如图，一束光与水平面成600角，若用平面镜将光反射后，反射光线水平射出，平面镜应怎样放置？作图并计算。
3A．如图，两平面镜相互垂直放置，请作出入射光线经两平面镜反射的光路图。
3B．如图，两平面镜M、N相交600放置，一束光AO与N平行入射到M镜面，请作出光发生反射的光路图。
4A．完成下面两图中光的反射的光路图。
4B．完成下面两图中光的反射的光路图。
5A．根据平面镜成像特点作成像图。
5B．根据平面镜成像特点作成像图。
6A．根据光的反射定律作成像光路图。
6B．根据光的反射定律作成像光路图。
7A．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。
7B．如图，A`为A在平面镜中的像，AB为从A点射出的一条入射光线。
请作出对应的反射光线。
8A．如图，S为镜MN前的一发光点。
作出在镜前能看到S在镜中的像S`的范围。
8B．如图，A为镜MN前一点，作出眼睛在A点时能看到身后景物的范围。
3。
中考物理之光的反射与折射作图训练题(含答案)
中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。
请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
光的反射作图专题(含答案)
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图所示：
3．
【详解】作出点A关于平面镜的对称点，即为像点A′，连接A′O，沿A′O画出反射光线，连接】作出发光点S关于平面镜的对称点，即为发光点S的像S'，连接S'A交平面镜于点O，沿AO画出反射光线，连接SO画出入射光线，如图所示
5．
【详解】过点S′作镜面的垂线，根据“像S′与物S到镜面的距离相等”，在垂线上确定光源S的位置；根据“过焦点的光线通过凸透镜后的折射光线与主光轴平行”，作折射光线，光的传播方向水平向右，如图所示：
6．
【详解】过反射点做平面镜的垂线，根据反射角等于入射角，画出入射光线，延长反射光线，直至与凸透镜相交，反射光线平行主光轴射入凸透镜，会发生偏折，折射光线必然过焦点，故连接折射点和右侧焦点，并且带上向下的箭头，即为折射光线，故如图所示：
4．（2022·山东东营·统考中考真题）如图所示，S是发光点，请画出S在平面镜中的像 的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
5．（2022·辽宁锦州·统考中考真题）如图所示，S′是光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请你画出：
（1）光源S的位置；（2）经过凸透镜的折射光线。
6．（2022·湖南常德·中考真题）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。
7．（2022·河南·统考中考真题）图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。
8．（2022·四川南充·统考中考真题）如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。
中考物理光现象作图》练习题及答案精选全文完整版
可编辑修改精选全文完整版考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。
【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。
2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。
3. (2019·青岛)自行车尾灯的反光原理如图甲所示。
请完成反射光路，并标出反射角度数。
【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。
4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径。
【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。
如图所示。
5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。
可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。
6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
光的反射作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太反射到井里，并能垂直照亮井底。
井口2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
3、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数.4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
甲7L5、如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
页脚6、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线， 并标明反射角的大小。
7、图中0B 是一条反射光线，ON 为法线。
请在图中画出相应的入射光线。
图128、如图9示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光但末标出光的传播方向.在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜.9、图12中的OB 是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数，并画出折光线的大致方向.11、完成下列反射光路图，标出入射角和反射角的大小。
OI第1名翘图中画出反射光线的入射光线， 射角和它的度数10、在图并标出入12、根据光的传播方向，请在图中填上平面镜。
13、请在图中完成光路图，并标出入射角和反射角的度数。
14、（10•南允）竖直向下照射的太经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路请作出入射光线、法线和大15、如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，致的折射光16、在图中画出入射光线AO经平面镜反射后的光线。
光的反射作图专题练习
光学作图专题1、如图所示，光线沿A 射到一平面镜，请画出反射光线，在图中标出标出反射角。
并请指出入射光线偏转的度数。
答：入射光线偏转的度数分别为1) 2) 3) 。
2、 在图3中，根据反射光线OB 画出入射光线AO，并标出入射角。
图33、 在图4中，根据入射光线或反射光线完成各光路图。
图44、如图5所示，AO 为入射光线，OB为反射光线，请在图上画出平面镜位置。
5、如图6所示，S 为发光点，S’为它在平面镜中的虚像。
请在图上画出平面镜位置。
图5图66、请用对称法画出图7中物体在平面镜中的像。
图77、如图8，AB 是由点光源S 发出的一个入射光线，CD 是由S 发出的另一条入射光线的反射光线，请在图中画出点光源S 点的位置。
1) 2) 3)A AB A B B8、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。
9、如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。
图8 图9 图10 图1110、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。
11、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。
12、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。
图1313.如图所示，MN为一个平面镜，P为一个不透光的障碍物，S为发光点.试用作图法画出在物体P右侧能看到S虚像的位置，要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围.14.如图为发光点S和竖直放置的平面镜的位置情况．根据光的反射定律完成下列两小题：（1）在图中用光路图作出发光点S的像点S′．（2）推导证明S′点和S点到平面镜距离相等15．如图所示，小丑在平面镜中成像情况正确的是()16.做反射光路17.A是平面镜，B是镜前人眼的位置，c是人眼在平面镜上看到的烛焰向上的一点。
光现象作图及探究专项练习2024(简化)
45º45º光现象作图练习一、光的反射作图1、根据图中的入射或反射光线画出对应的反射或入射光线，并标出反射角的大小2、完成反射光路3、根据光路确定平面镜的位置4、如图下所示，小祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向。
请在图中用箭头标出光的传播方向，并根据光的反射定律画出平面镜。
5、如下图所示，小明要用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。
二、平面镜成像作图1、画出物体在镜中的像2、根据平面镜和像画出物体的位置。
3、根据物和像确定平面镜的位置4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置）水平面5、如下图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）6、如图，S 是发光点，MN 是平面镜，请作出由S 发出的光经平面镜反射后过A 点的光路。
7、如图，已知点光源S 及其在平面镜中的像点 ，入射光线SA ，作出平面镜并把光路补充完整。
三、光的折射作图1、图中给出了入射或折射光线，请在图中将入射光线、反射光线或折射光线补充完整，并标注反射角大小。
2、完成光通过玻璃的大致光路3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
4、如图是水中的鱼反射出的一条光线。
请在图中画出此光线在空气中的传播方向及人眼看到鱼的大致位置。
5、在图8中画出眼睛所看到的筷子的虚像位置.6、如图9，A 、B 分别是船员从潜水艇观察口观察到的飞机的像的位置和实际飞机的位置，C 点是观察口的位置，请画出船员看到飞机的光路图。
SAS '︒45空气水空气水︒60空气玻璃︒70水空气。
初中物理光的反射与折射作图练习一
8．一条光线从水中照射到水面发生反射，如图所示。请画出它的入射光线并标出反射角。
9．一束光线AO从空气斜射入玻璃中，折射光线为OB，如图所示。请在图中画出光线OB在界面EF上的反射光线和折射光线。
10．如图，一束光 射向平面镜 ，经 反射后的光线射向另一平面镜 ， 。请完成光线 经 反射的光路图及标出平面镜 。
14．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
15．如图是自行车尾灯的部分结构示意图。请根据已知的一条反射光线，将来自某光源的光路补充完整。
16．如图所示，一束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，标出反射角β。
17．小明制作了一个能同时看到昆虫背部和腹部的观察箱，如图所示。请你画出他通过平面镜观察昆虫腹部A点的光路图。
11．一束光线射向一块玻璃三棱镜，画出这束光线进入玻璃和离开玻璃后的径迹（不考虑反射，注意标出法线）。
12．2024年巴黎奥运会将在7月底开幕，为了更好地观看精彩的比赛，小亮的爸爸新买了一个投影仪。如图所示，请你完成光路图。
13．太阳光经书本反射后进入眼睛的光路如图所示，已知反射光线与水平线的夹角为60°，请在图中画出入射光线，并标出入射角。
16．
【详解】先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，反射角β是反射光线与法线的夹角。
如图所示：
17．
【详解】作昆虫腹部A关于镜面的对称点A′，连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：
18．
12．
【详解】通过两个入射点作垂直于镜面的法线，再根据光的反射定律，反射角等于入射角，作反射光线，如下图：
光的反射作图题集锦
1、完成下列反射光路
2、根据光的反射，画出平面镜的位置，并完成光路。
3、S为发光点，从它发出的两条光线经平面镜反射后的
两条反射光线分别与虚线a、b重合。
根据平面
镜成像规律，在图中画出平面镜，并找出S在平面镜
里的像S’。
4、A是一点光源，A’是经平面镜成的像，C是眼睛所在的位置，是在图中画
出平面镜的位置和从A点发出的经过C点的光线。
5、根据平面
镜成像规
律，画出物
体在平面镜
中所成的
像。
6、光源S发出一条光线，经平面镜M反射后，其反射线经过A点，试在图中画出此光线的光路图。
7、根据下列各图情况，找出发光点S及像S’的位置，并完成光路。
光的反射作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
2、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
3、右图中AO是一条与平面镜成60°的光线，请在图中画出反射光线并标出反射角度数．4、如图甲所示，我们能看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过A点的反射光线、入射光线和法线。
5、如图4所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
6、光与平面镜成300角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
7、图中0B是一条反射光线，ON为法线。
请在图中画出相应的入射光线。
8、如图所示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．9、图12中的OB是一束光线由空气射到水面后的反射光线，请你在图中画出入射光线，在图中标出入射角的度数，并画出折射光线的大致方向．10、在图中画出反射光线的入射光线，并标出入射角和它的度数11、完成下列反射光路图，标出入射角和反射角的大小。
12、根据光的传播方向，请在图中填上平面镜。
13、请在图中完成光路图，并标出入射角和反射角的度数。
14、（10·南允）竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在下图中画出平面镜的位置，并完成光路图。
15、如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线。
16、在图中画出入射光线AO经平面镜反射后的光线。
第16题图第17题图17、（09四川自贡）如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光的反射作图练习测试
题
Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
B
A
C
a
b
a
b
作图题
1、如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
2、一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
3、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
4、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
5、请画出看见发光点S的像的范围。
6、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度（计算）请在图中画出其光路图。
7、如图所示，作出物体ABC在平面镜中成的像A′B′C′。
8、小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画平面镜
9.如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。
请在图中作出S的位置，并补画出对应的入射光线。
10.如图所示，平面镜MN前有一个发光点
S，S1是它在镜中所成的像。
当平面镜转过一个角度后，像的位置为S2，试作出平面镜的新位置M′N′。
11．如图，A`为A在平面镜中的像，AB为从A点射出的一条入射光线。
请作出对应的反射光线。
12．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。
13、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．
14、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。
P为不透光的长方形物体，S为点光源。
试画图作出P右侧能被S照亮的范围。
15、潜水艇下
潜后，艇内人
员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
16、根据平面镜成像特点画出镜中的像（对
17、在图6中做出人看到球的光路图。
18、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并计算镜面与水平方向的夹角大小。
