典型环节的模拟研究_实验报告材料
典型环节的模拟实验报告

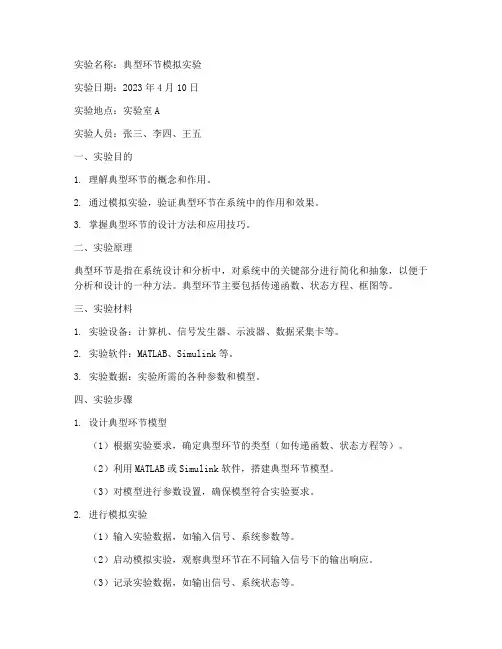

实验名称：典型环节模拟实验实验日期：2023年4月10日实验地点：实验室A实验人员：张三、李四、王五一、实验目的1. 理解典型环节的概念和作用。
2. 通过模拟实验，验证典型环节在系统中的作用和效果。
3. 掌握典型环节的设计方法和应用技巧。
二、实验原理典型环节是指在系统设计和分析中，对系统中的关键部分进行简化和抽象，以便于分析和设计的一种方法。
典型环节主要包括传递函数、状态方程、框图等。
三、实验材料1. 实验设备：计算机、信号发生器、示波器、数据采集卡等。
2. 实验软件：MATLAB、Simulink等。
3. 实验数据：实验所需的各种参数和模型。
四、实验步骤1. 设计典型环节模型（1）根据实验要求，确定典型环节的类型（如传递函数、状态方程等）。
（2）利用MATLAB或Simulink软件，搭建典型环节模型。
（3）对模型进行参数设置，确保模型符合实验要求。
2. 进行模拟实验（1）输入实验数据，如输入信号、系统参数等。
（2）启动模拟实验，观察典型环节在不同输入信号下的输出响应。
（3）记录实验数据，如输出信号、系统状态等。
3. 分析实验结果（1）分析典型环节在系统中的作用和效果。
（2）比较不同典型环节在相同输入信号下的输出响应。
（3）总结实验结果，提出改进建议。
五、实验结果与分析1. 实验结果（1）在输入信号为正弦波时，典型环节的输出信号为相应的正弦波。
（2）在输入信号为方波时，典型环节的输出信号为相应的方波。
（3）在输入信号为阶跃信号时，典型环节的输出信号为相应的阶跃信号。
2. 分析（1）典型环节在系统中起到了滤波、放大、延迟等作用。
（2）不同类型的典型环节对输入信号的处理效果不同，如传递函数适用于模拟信号处理，状态方程适用于数字信号处理。
（3）实验结果表明，典型环节的设计和选择对系统性能有重要影响。
六、实验结论1. 通过模拟实验，验证了典型环节在系统中的作用和效果。
2. 掌握了典型环节的设计方法和应用技巧。
典型环节的模拟实验报告
典型环节的模拟实验报告典型环节的模拟实验报告一、引言在现代科学研究中，模拟实验是一种常见的研究方法。
通过模拟实验，可以在实验室中重现真实环境，并对特定环节进行研究和分析。
本文将以典型环节为例，通过模拟实验的方式进行研究，以期探索其中的规律和现象。
二、材料与方法在本次模拟实验中，我们使用了X型设备进行模拟环节的搭建。
该设备具有高度可控性和可调节性，可以模拟各种环境条件。
我们选择了典型的环节进行模拟实验，包括A环节、B环节和C环节。
在每个环节中，我们设置了不同的参数和条件，以模拟真实环境中的各种情况。
三、实验结果与分析在A环节的模拟实验中，我们发现随着参数X的增加，环节的效率呈现上升趋势。
这说明在A环节中，参数X对效率有着明显的影响。
进一步的分析表明，参数X的增加导致了资源的更充分利用和更高效的操作，从而提高了整个环节的效率。
在B环节的模拟实验中，我们关注了参数Y的变化对环节结果的影响。
实验结果显示，参数Y的增加会导致环节结果的不稳定性增加。
这表明在B环节中，参数Y的调节需要谨慎，过大或过小都会对环节的稳定性产生负面影响。
进一步的研究还发现，适当的参数Y范围内，环节结果呈现出最佳状态，这为后续的优化提供了方向。
在C环节的模拟实验中，我们关注了不同操作者的影响。
实验结果表明，不同操作者的操作水平对C环节的效果有着显著差异。
经验丰富的操作者能够更快速、更准确地完成任务，而经验较少的操作者则需要更多的时间和努力。
这提示我们，在C环节中，操作者的培训和技能提升是提高整体效率的重要因素。
四、讨论与展望通过本次模拟实验，我们对典型环节的特性和影响因素进行了初步的研究。
然而，仍有许多问题需要进一步探索和解决。
例如，在实际应用中，环节之间的相互作用和影响如何？不同环境条件下，各环节的优化策略又是什么？这些问题需要更深入的研究和实验来解答。
未来的研究可以将模拟实验与实际数据相结合，以更真实地反映环节的特性和效果。
同时，可以引入机器学习和人工智能等技术，以提高模拟实验的自动化和智能化水平。
典型环节模拟实验报告
典型环节模拟实验报告典型环节模拟实验报告引言：环节模拟实验是一种常见的教学方法，通过模拟真实环境中的情境，让学生在实践中学习并解决问题。
本次实验旨在模拟典型环节，通过实际操作和观察，探索环节中的关键因素和解决方案。
实验目的：1. 了解典型环节的特点和重要性；2. 掌握环节模拟实验的基本方法；3. 分析环节模拟实验中的关键因素和解决方案。
实验过程：本次实验以典型的生产线环节为例，模拟了一个汽车装配环节。
实验设备包括各类零部件、工具和装配线。
实验者需要按照指定的步骤和要求，将零部件组装成完整的汽车。
首先，实验者需要熟悉各类零部件的名称和功能。
在实验开始前，我们进行了一次简短的讲解，介绍了汽车装配环节中常见的零部件，如发动机、底盘、车身等，并解释了它们之间的关系和作用。
接下来，实验者开始进行实际操作。
他们按照指导手册上的步骤，逐步完成汽车的装配。
在实际操作中，我们发现了几个关键因素需要注意。
首先，零部件的质量和准确性对装配过程至关重要。
如果零部件存在缺陷或尺寸不准确，将会导致装配失败或汽车的性能受损。
因此，在实验中我们特别强调了零部件的质量控制和检查。
其次，团队合作是成功完成环节模拟实验的关键。
在汽车装配过程中，不同的零部件需要不同的操作和配合。
如果团队成员之间缺乏沟通和协作，将会导致装配错误或延误。
因此，我们鼓励实验者积极与团队成员交流，并分工合作，确保装配过程的顺利进行。
最后，时间管理也是环节模拟实验中需要注意的因素之一。
在实验中，我们设定了一个时间限制，要求实验者在规定时间内完成装配。
这是为了模拟真实生产环境中的时间压力，并培养实验者的时间管理能力。
在实验过程中，我们观察到一些实验者因为时间不足而匆忙操作，导致装配错误。
因此，我们强调了合理安排时间和提高工作效率的重要性。
实验结果：通过本次实验，我们得出了以下结论：1. 典型环节模拟实验是一种有效的教学方法，能够帮助学生理解和掌握环节的特点和重要性；2. 在环节模拟实验中，零部件的质量、团队合作和时间管理是关键因素；3. 通过实验者的实际操作和观察，可以发现和解决环节中的问题，并提出改进方案。
自动控制实验-典型环节的模拟研究
实验一 典型环节的模拟研究一．实验目的1．通过搭建典型环节模拟电路，熟悉并掌握自动控制综合实验台的使用方法。
2．通过对典型环节的软件仿真研究，熟悉并掌握ACES 软件的使用方法。
3．了解并掌握各典型环节的传递函数及其特性，观察和分析各典型环节的响应曲线，掌握电路模拟和软件仿真研究方法。
二．实验内容1．搭建各种典型环节的模拟电路，观测并记录各种典型环节的阶跃响应曲线。
2．调节模拟电路参数，研究参数变化对典型环节阶跃响应的影响。
3．运行ACES 软件中的软件仿真功能，完成各典型环节阶跃特性的软件仿真研究，并与模拟电路观测的结果作比较。
三．实验步骤在实验中观测实验结果时，可选用普通示波器，也可选用本实验台上的虚拟示波器。
如果选用虚拟示波器，只要运行ACES 程序，选择菜单列表中的相应实验项目，再选择开始实验，就会打开虚拟示波器的界面，点击开始即可使用本实验台上的虚拟示波器CH1、CH2两通道观察被测波形。
具体用法参见用户手册中的示波器部分。
1．观察比例环节的阶跃响应曲线 实验中所用到的功能区域：阶跃信号、虚拟示波器、实验电路A1、实验电路A2。
典型比例环节模拟电路如图1-1-1所示，比例环节的传递函数为：0()()i U s K U s图1-1-1典型比例环节模拟电路（1） 设置阶跃信号源：A ．将阶跃信号区的选择开关拨至“0～5V ”；B ．将阶跃信号区的“0～5V ”端子与实验电路A1的“IN13”端子相连接；C ．按压阶跃信号区的红色开关按钮就可以在“0～5V ”端子产生阶跃信号。
（2） 搭建典型比例环节模拟电路：A ．将实验电路A1的“OUT1”端子与实验电路A2的“IN23”端子相连接；B ．按照图1-1-1选择拨动开关：K=1时：将A1的S6、S13拨至开的位置，将A2的S7、S11拨至开的位置； K=0.5时：将A1的S6、S14拨至开的位置，将A2的S7、S11拨至开的位置。
（3） 连接虚拟示波器：将实验电路A2的“OUT2”与示波器通道CH1相连接。
典型环节的模拟实验报告

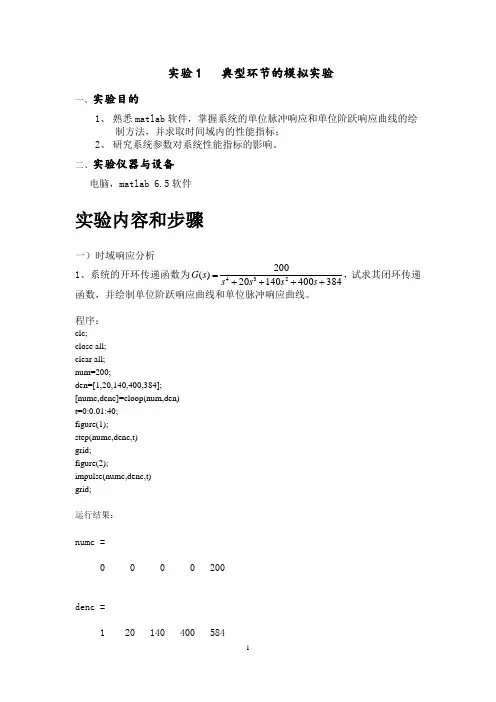

实验1 典型环节的模拟实验一、实验目的1、 熟悉matlab 软件，掌握系统的单位脉冲响应和单位阶跃响应曲线的绘制方法，并求取时间域内的性能指标； 2、 研究系统参数对系统性能指标的影响。
二、实验仪器与设备 电脑，matlab 6.5软件实验内容和步骤一）时域响应分析1、系统的开环传递函数为38440014020200)(234++++=s s s s s G ，试求其闭环传递函数，并绘制单位阶跃响应曲线和单位脉冲响应曲线。
程序：clc;close all; clear all; num=200;den=[1,20,140,400,384]; [numc,denc]=cloop(num,den) t=0:0.01:40; figure(1);step(numc,denc,t) grid; figure(2);impulse(numc,denc,t) grid;运行结果：numc =0 0 0 0 200denc =1 20 140 400 5842、设单位反馈系统的开环传递函数为)6.0(1s 4.0)(++=s s s G ，应用matlab 绘制系统在单位阶跃响应曲线，并求出峰值时间，超调量，调整时间。
程序：clc;close all; clear all; num=[0.4,1]; den=[1,0.6,0];[numc,denc]=cloop(num,den) t=0:0.02:40; figure(1);step(numc,denc,t) grid; figure(2);impulse(numc,denc,t) grid;运行结果：numc =0 0.4000 1.0000denc =1 1 1（二）增益K 对系统的影响1、已知单位负反馈系统的开环传递函数为)15.0)(1()15.0(s 2++++=s s s s s K G ）（，取K分别等于0.2、0.7、1.0和1.7，绘制响应的阶跃响应曲线，比较不同的K 对曲线的影响。
典型环节的模拟实验报告
典型环节的模拟实验报告《典型环节的模拟实验报告》摘要：本实验旨在模拟典型环节中的一些重要过程，包括环节的构成、功能和影响因素。
通过模拟实验，我们得出了一些关于典型环节的重要结论，并对环节的优化提出了一些建议。
实验目的：1.模拟典型环节中的重要过程，包括构成、功能和影响因素。
2.探索环节中不同因素对其功能的影响。
3.提出环节优化的建议。
实验方法：1.选择典型环节进行模拟实验，包括环节的构成、功能和影响因素。
2.对环节中的不同因素进行控制和调节，观察其对环节功能的影响。
3.记录实验数据，并进行数据分析和结论总结。
实验结果：1.环节的构成对其功能有重要影响，不同构成会导致不同的功能表现。
2.环节的功能受到影响因素的调节，不同因素会对环节功能产生不同的影响。
3.通过实验数据分析，我们得出了一些关于典型环节的重要结论，并提出了环节优化的建议。
实验结论：1.典型环节的构成和功能是相互关联的，构成的改变会影响功能的表现。
2.环节的功能受到影响因素的调节，因素的合理调节可以优化环节的功能表现。
3.环节的优化需要综合考虑构成、功能和影响因素，通过合理的调节和控制，可以实现环节功能的最大化。
实验建议：1.对于典型环节的构成，需要根据功能需求进行合理设计和优化。
2.对环节中的影响因素，需要进行合理调节和控制，以实现环节功能的最大化。
3.在实际应用中，需要综合考虑构成、功能和影响因素，进行环节的优化设计和调节。
结语：通过本次实验，我们对典型环节的构成、功能和影响因素有了更深入的了解，为环节的优化提供了一些有益的思路和建议。
希望本实验能对相关领域的研究和应用产生一定的启发和帮助。
典型环节的模拟研究自动控制实验报告
②待完整波形出来后，移动虚拟示波器横游标到1V（与输入相等）处，再移动另一根横游标到ΔV=Kp×输入电压处，得到与积分曲线的两个交点。
③再分别移动示波器两根纵游标到积分曲线的两个交点，量得积分环节模拟电路时间常数Ti。
5).观察比例微分环节的阶跃响应曲线
（2）构造模拟电路：按图接线
（3）运行、观察、记录：（注：CH1选‘×1’档。时间量程选‘×1’档）
打开虚拟示波器的界面，点击开始，用示波器观测A6输出端（Uo），按下信号发生器（B1）阶跃信号按钮时（0→+4V阶跃），等待完整波形出来后，移动虚拟示波器横游标到4V（输入）×0.632处，，得到与惯性的曲线的交点，再移动虚拟示波器两根纵游标，从阶跃开始到曲线的交点，量得惯性环节模拟电路时间常数T。A6输出端（Uo）的实际响应曲线Uo（t）。
① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度1秒秒左右（D1单元左显示）。
③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 1V（D1单元右显示）。
（2）构造模拟电路：按图接线
（3）运行、观察、记录：（注：CH1选‘×1’档。时间量程调选‘×1’档）
实 验 报 告
实验课程：自动控制理论
学生姓名：
学 号：
专业班级：
2013年 12 月 20日
南昌大学实验报告
学生姓名：学 号：专业班级：
实验类型：■ 验证□综合□设计□创新 实验日期：实验成绩：
典型环节的模拟研究
一、实验要求：
1．了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式
典型环节测试实验报告(3篇)
第1篇实验名称：典型环节测试实验实验日期：2023年4月10日实验地点：XX实验室实验目的：1. 了解典型环节测试的基本原理和方法。
2. 通过实际操作，验证测试方法的可行性和有效性。
3. 提高对典型环节测试的理解和应用能力。
实验原理：典型环节测试是通过对系统或设备的关键环节进行模拟测试，以评估其性能和可靠性的一种方法。
本实验选取了XX系统中的典型环节进行测试，通过模拟实际运行条件，对各个环节进行性能测试和故障诊断。
实验仪器与材料：1. XX系统一台2. 测试仪器一套（包括信号发生器、示波器、万用表等）3. 实验数据记录表实验步骤：1. 准备工作：将XX系统连接好，检查各连接线路是否正确，确认测试仪器工作正常。
2. 环节一：测试XX系统的启动环节。
观察系统启动时间、启动过程是否正常，记录相关数据。
3. 环节二：测试XX系统的运行环节。
观察系统运行过程中的各项性能指标，如温度、压力、电流等，记录数据。
4. 环节三：测试XX系统的故障诊断环节。
模拟故障情况，观察系统是否能正确识别故障，并记录相关数据。
5. 数据处理与分析：对测试数据进行整理和分析，找出异常情况，提出改进措施。
实验结果与分析：1. 环节一：XX系统启动时间为5秒，启动过程正常。
启动环节性能良好。
2. 环节二：XX系统运行过程中，温度、压力、电流等性能指标均在正常范围内。
运行环节性能稳定。
3. 环节三：模拟故障情况下，XX系统能够正确识别故障，并及时发出警报。
故障诊断环节性能良好。
结论：通过本次典型环节测试实验，验证了典型环节测试方法的可行性和有效性。
实验结果表明，XX系统在启动、运行和故障诊断环节均表现出良好的性能。
针对实验中发现的问题，提出以下改进措施：1. 优化启动环节，缩短启动时间。
2. 加强运行环节的监测，确保各项性能指标稳定。
3. 优化故障诊断环节，提高故障识别准确性。
实验总结：本次典型环节测试实验，使我们对典型环节测试有了更深入的了解。
典型环节分析实验报告
一、实验目的1. 理解并掌握典型环节（比例、惯性、比例微分、比例积分、积分、比例积分微分）的原理及其在控制系统中的应用。
2. 通过实验验证典型环节的阶跃响应特性，分析参数变化对系统性能的影响。
3. 熟悉MATLAB仿真软件的使用，掌握控制系统仿真方法。
二、实验原理控制系统中的典型环节是构成复杂控制系统的基础。
本实验主要研究以下典型环节：1. 比例环节（P）：输出信号与输入信号成比例关系，传递函数为 \( G(s) = K \)。
2. 惯性环节：输出信号滞后于输入信号，传递函数为 \( G(s) = \frac{K}{T s + 1} \)。
3. 比例微分环节（PD）：输出信号是输入信号及其导数的线性组合，传递函数为\( G(s) = K + \frac{K_d}{s} \)。
4. 比例积分环节（PI）：输出信号是输入信号及其积分的线性组合，传递函数为\( G(s) = K + \frac{K_i}{s} \)。
5. 积分环节（I）：输出信号是输入信号的积分，传递函数为 \( G(s) =\frac{K_i}{s} \)。
6. 比例积分微分环节（PID）：输出信号是输入信号、其导数及其积分的线性组合，传递函数为 \( G(s) = K + \frac{K_i}{s} + \frac{K_d}{s^2} \)。
三、实验设备1. 计算机：用于运行MATLAB仿真软件。
2. MATLAB仿真软件：用于控制系统仿真。
四、实验步骤1. 建立模型：根据典型环节的传递函数，在MATLAB中建立相应的传递函数模型。
2. 设置参数：设定各环节的参数值，例如比例系数、惯性时间常数、微分时间常数等。
3. 仿真分析：在MATLAB中运行仿真，观察并记录各环节的阶跃响应曲线。
4. 参数分析：改变各环节的参数值，分析参数变化对系统性能的影响。
五、实验结果与分析1. 比例环节：阶跃响应曲线为一条直线，斜率为比例系数K。
2. 惯性环节：阶跃响应曲线呈指数衰减，衰减速度由惯性时间常数T决定。
自动控制原理 典型环节的模拟研究实验报告
肇庆学院电子信息与机电工程学院模拟电路课实验报告12电气(1) 班姓名李俊杰学号 201224122119 实验日期2014年4 月16 日实验合作者：李奕顺王圆圆老师评定实验题目：典型环节的模拟研究一、实验目的了解各典型环节的传递函数二、实验仪器三、实验原理与图四、实验内容及步骤⑴观测比例、积分、比例积分、比例微分和惯性环节的阶跃响曲线。
①准备：使运放处于工作状态。
将信号源单元（U1 SG）的ST端（插针）与＋5V端（插针）用“短路块”短接，使模拟电路中的场效应管（3DJ6）夹断，这时运放处于工作状态。
②阶跃信号的产生：电路可采用图1-1所示电路，它由“单脉冲单元”（U12 SP）及“电位器单元”（U11 P）组成。
图1-1具体线路形成：在Ul2 SP单元中，将Hl与+5V插针用“短路块”短接，H2插针用排线接至Ul1 P单元的X插针；在Ul1P单元中，将Z插针和GND插针用“短路块”短接，最后由插座的Y端输出信号。
实验步骤：①按2中的各典型环节的模拟电路图将线接好（先按比例）。
（PID不接）②将模拟电路输入端（Ui）与阶跃信号的输出端Y相联接；模拟电路的翰出端（Uo）接至示波器。
③按下按钮（或松平按钮）H时，用示波器观测输出端的实际响应曲线U(t)，且将结果记下。
改变比例参数，重新观测结果。
④同理得出积分、比例积分、比例微分和惯牲环节的实际响应曲线，它们的理想曲线和实际响应曲线见表1-1。
⑵观察PID环节的响应匙线。
五、实验分析1、比例环节（R1=10k，R0=？）分析：图1-12、积分环节（C=2uF，R0=？）分析：图1-23、比例积分（R1=68，C=？，R0=？）分析：（下面如果有2张，你选一张就行，另一种删掉）图1-34、惯性环节（R1=10K，C=1还是2uF？，R0=？）分析：图1-4（波峰到最低点输入为0，其他输入为阶跃信号）5、比例微分（R1=20K，R2=10K，R3=10K，C=1uF，R=50K，R0=?）分析：图1-56、比例积分微分（R1=68K，R2=10K，R3=10K，C2=2uF，R=50k，R0=?）分析：图1-6。
典型环节的电路模拟实验报告
典型环节的电路模拟实验报告一、实验目的。
本实验旨在通过电路模拟实验，加深对典型环节电路的理解，掌握电路模拟实验的基本方法和技巧，提高实验操作能力和实验数据处理能力。
二、实验仪器与设备。
1. 电源，直流稳压电源。
2. 示波器，数字示波器。
3. 信号发生器，正弦波信号发生器。
4. 万用表，数字万用表。
5. 电阻箱，标准电阻箱。
6. 电容箱，标准电容箱。
7. 电感箱，标准电感箱。
8. 电路板，实验用电路板。
9. 直流电桥，数字直流电桥。
三、实验内容。
1. 一阶低通滤波器。
搭建一阶低通滤波器电路，利用示波器观察输入输出信号波形，测量幅频特性曲线。
2. 二阶低通滤波器。
搭建二阶低通滤波器电路，观察输入输出信号波形，测量幅频特性曲线。
3. 非线性电路。
搭建非线性电路，观察输入输出信号波形，研究非线性电路的特性。
四、实验步骤与方法。
1. 按照实验要求，搭建电路并连接好各种仪器设备。
2. 调节电源输出电压和信号频率，使其符合实验要求。
3. 利用示波器观察输入输出信号波形，记录数据。
4. 利用万用表测量电路中各元件的电压、电流值。
5. 对实验数据进行处理和分析，绘制幅频特性曲线和特性曲线。
五、实验结果与分析。
1. 一阶低通滤波器实验结果显示，随着频率的增加，输出信号的幅值逐渐减小，符合一阶低通滤波器的特性。
2. 二阶低通滤波器实验结果显示，在一定频率范围内，输出信号的幅值随频率的增加而减小，超过一定频率后，输出信号幅值急剧下降，呈现出二阶低通滤波器的特性。
3. 非线性电路实验结果显示，输入信号的幅值较小时，输出信号基本与输入信号一致；当输入信号幅值较大时，输出信号出现明显的失真现象，符合非线性电路的特性。
六、实验总结。
通过本次实验，我对典型环节电路的特性有了更深入的了解，掌握了电路模拟实验的基本方法和技巧，提高了实验操作能力和实验数据处理能力。
同时，也加深了对电路原理的理解，为今后的学习打下了坚实的基础。
七、存在的问题与改进意见。
典型环节的电路模拟实验报告
典型环节的电路模拟实验报告典型环节的电路模拟实验报告引言：电路模拟实验是电子工程专业学生必修的一门实践课程。
通过模拟电路实验，学生可以深入了解电路的基本原理和特性，培养实际操作能力和解决问题的能力。
本文将以典型环节的电路模拟实验为主题，探讨实验的目的、实验步骤和实验结果。
实验目的：本次实验的目的是通过模拟电路实验，掌握电路中的电压、电流、功率等基本概念，并学会使用示波器和万用表等仪器进行测量和分析。
同时，通过实验，加深对电路中电阻、电容和电感等元件的理解，掌握它们的特性和应用。
实验步骤：1. 实验前的准备工作：检查仪器设备是否正常，确认实验电路的连接方式和元件的参数。
2. 搭建基本电路：根据实验要求，搭建所需的基本电路。
例如，可以选择一个简单的RC电路，包括一个电阻、一个电容和一个电源。
3. 测量电路参数：使用万用表测量电阻的阻值，并记录下来。
然后，使用示波器测量电路中的电压和电流，并观察波形。
4. 分析电路特性：根据实验结果，分析电路的特性。
例如，可以计算电路中的电流和电压的关系，并绘制相应的图表。
5. 进行实验改进：根据实验结果，对电路进行改进。
例如，可以尝试改变电容的值，观察电路的响应变化，并记录下来。
6. 实验总结：总结实验过程中的问题和收获，提出对电路的改进意见。
实验结果：通过实验，我们得到了以下结果：1. 在RC电路中，电流和电压的关系是指数衰减的。
2. 随着电容值的增大，RC电路的时间常数增大，电路的响应时间变长。
3. 改变电容的值可以改变电路的响应速度和稳定性。
讨论与分析：通过本次实验，我们深入了解了电路中的电压、电流和功率等基本概念，并学会了使用示波器和万用表等仪器进行测量和分析。
同时，我们也加深了对电路中电阻、电容和电感等元件的理解，掌握了它们的特性和应用。
然而，本次实验也存在一些问题和改进的空间。
首先，由于实验时间和资源的限制，我们只能选择了一个简单的RC电路进行实验。
如果有更多的时间和资源，可以尝试搭建其他类型的电路，如RLC电路，以进一步深入研究电路的特性。
实验一控制系统典型环节的模拟
实验一 控制系统典型环节的模拟1．实验目的1) 掌握常用控制系统典型环节的电子电路实现方法。
2) 测试典型环节的阶跃响应曲线。
3) 了解典型环节中参数变化对输出动态性能的影响。
2．实验仪器1) TKKL —1实验箱一台 2) 超低频示波器一台，万用表 3) MATLAB 软件，计算机。
3．实验原理控制系统的典型环节数学模型如表1-1所示。
表1-1：典型环节的方块图及传递函数 典型环节名称 方 块 图传递函数 比例 （P ）K )s (U )s (Uo i = 积分 （I ）TS1)s (U )s (Uo i =比例积分 （PI ）TS1K )s (U )s (Uo i += 比例微分 （PD ）)TS 1(K )s (U )s (Uo i += 惯性环节 （T ）1TS K)s (U )s (Uo i +=比例积分 微分（PID ）S T ST 1Kp )s (U )s (Uo d i i ++=以运算放大器为核心元件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节，如图1-1所示。
图中Z1和Z2为复数阻抗，它们都是由R 、C 构成。
基于图中A 点的电位为虚地，略去流入运放的电流，则由图1-1得：图1-1 运放的反馈连接121)(Z Zu u s G o -=-=（1） 由上式可求得由下列模拟电路组成典型环节的传递函数及单位阶跃响应。
以下省略反相放大中的“-”号。
(1) 比例环节21/)(R R s G =图1-2 比例环节记录实验所用元件参数、绘制单位阶跃响应曲线（至少记录两组），并进行分析。
(a) .,21Ω=Ω=R R(b) .,21Ω=Ω=R R (2) 惯性环节 1111//)(2121212+=+⋅===Ts K Cs R R R R Cs R Z Z s G （2） 式中 122/,R R K C R T ==。
图1-3 惯性环节记录实验所用元件参数、绘制阶跃响应曲线（至少记录两组），并进行分析。
实验一典型环节的模拟研究（小编整理）
实验一典型环节的模拟研究（小编整理）第一篇：实验一典型环节的模拟研究实验一典型环节的模拟研究一、实验目的1.熟悉THBDC-1型控制理论实验平台及“THBDC-1”软件的使用；2.熟悉各典型环节的阶跃响应特性及其电路模拟；3.测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。
二、实验设备1.THBDC-1型控制理论实验平台；2.PC机一台(含“THBDC-1”软件)、USB数据采集卡、37针通信线1根、16芯数据排线、USB接口线；三、实验内容1.设计并组建各典型环节的模拟电路；2.测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。
熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析十分有益。
本实验中的典型环节都是以运放为核心元件构成，其原理框图如图1-1所示。
图中Z1和Z2表示由R、C构成的复数阻抗。
1.比例（P）环节比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。
图1-1 它的传递函数与方框图分别为：U(S)G(S)=O=KUi(S)2.积分（I）环节图1-2积分环节的输出量与其输入量对时间的积分成正比。
它的传递函数与方框图分别为：U(S)1 G(s)=O=Ui(S)Ts设Ui(S)为一单位阶跃信号，当积分系数为T时的响应曲线如图1-3所示。
图1-3当Ui(S)输入端输入一个单位阶跃信号，且比例系数为K时的响应曲线如图1-2所示。
3.比例积分(PI)环节比例积分环节的传递函数与方框图分别为：G(s)=UO(S)R2CS+1R21R21==+=(1+)Ui(S)R1CSR1R1CSR1R2CS 其中T=R2C，K=R2/R1设Ui(S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T时的PI输出响应曲线。
图1-4 4.比例微分(PD)环节比例微分环节的传递函数与方框图分别为：G(s)=K(1+TS)=R2(1+R1CS)其中K=R2/R1,TD=R1C R1设Ui(S)为一单位阶跃信号，图1-5示出了比例系数(K)为2、微分系数为TD时PD的输出响应曲线。
浙江大学实验报告—典型环节的控制模拟实验
装订线实验报告课程名称：控制理论（乙）指导老师：xxxxxxxxxxxxxxxxxxxxxxx 成绩：实验名称：典型环节的模拟实验实验类型：探索验证同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求实验目的：1．熟悉慢扫描示波器的性能和使用方法；2．掌握典型环节的电模拟方法及其参数测试方法；3．测量典型环节的阶跃响应曲线，了解参数变化对动态特性的影响。
实验要求：1．画出各种典型环节的模拟电路，并注明参数；2．实测各种典型环节的阶跃响应曲线。
并注明时间坐标和输入信号幅值；3．分析实验结果，并根据实验思考题写出心得、体会。
二、实验内容和原理根据数学模型的相似原理，我们应用电子元件模拟工程系统中的典型环节，然后加入典型测试信号，测试环节的输出响应。
反之从实测的输出响应也可以求得未知环节的传递函数及其各个参数。
模拟典型环节传递函数的方法有两种：第一种方法，利用模拟装置中的运算部件，采用逐项积分法，进行适当的组合，构成典型环节传递函数模拟结构图；第二种方法将运算放大器与不同的输入网络、反馈网络组合，构成传递函数模拟线路图，这种方法可以称为复合网络法。
我们的实验第二种方法：实验原理：本实验采用复合网络来模拟各种典型环节，即设置运算放大器不同的输入网络和反馈网络来模拟各种典型环节(注意环节的输入信号和输出信号的极性)。
一、惯性环节的模拟惯性环节的传递函数为1)()()(+==TsKsRsCsG（2-3-1）其中K一静态放大倍数T—惯性时间常数惯性环节的模拟电路如图2-3-1所示．模拟电路的传递函数为1/)()()(212+==CsRRRsususGio（2-3-2）实验名称： 典型环节的模拟实验 姓名： xxx 学号： 311xxxxxxxxx装订线比较（2-3-1）式和（2-3-2）式，得 K=R2/R1； T=R2C(a)模拟电路 (b)输出响应 图2-3-1惯性环节的模拟电路及响应当输入负阶跃信号时，其输出响应如图2-3-1(b)所示。
控制系统的典型环节的模拟实验报告
控制系统的典型环节的模拟实验报告实验报告：控制系统的典型环节的模拟实验一、实验目的本实验旨在通过模拟实验的方式，深入了解控制系统中的典型环节，包括比例环节、积分环节和微分环节，并对其进行系统性的研究和分析。
二、实验原理1.比例环节：比例环节是最简单的一种控制环节，其输出值与输入值成线性关系，常用来放大或压缩信号。
比例环节的传递函数可以表示为：Gp(s)=Kp。
2.积分环节：积分环节可以在一段时间内不断积累输入变量的累计值，并将其作为输出信号的一部分。
积分环节的传递函数可以表示为：Gi(s)=Ki/s。
3.微分环节：微分环节针对输入信号的变化率进行调节，通过对输入信号进行微分运算得到输出信号的一部分。
微分环节的传递函数可以表示为：Gd(s)=Kd*s。
三、实验内容与步骤1.实验器材：计算机、SIMULINK仿真软件。
2.实验步骤：a)打开SIMULINK仿真软件并创建一个新的模型文件。
b)在模型文件中依次添加比例环节、积分环节和微分环节的模块，并连接起来。
c)设置比例环节、积分环节和微分环节的参数，分别设定Kp、Ki和Kd的取值。
d)构建输入信号和输出信号的模型，设置输入信号的变化规律并得到输出信号。
e)运行模型并观察输出信号的变化情况，记录实验结果。
f)分析实验结果，比较不同控制环节对输出信号的影响。
四、实验结果与分析在实验中，我们分别设置比例环节、积分环节和微分环节的参数，得到了不同的输出信号。
以比例环节为例，当Kp=1时，输入信号与输出信号相等；当Kp>1时，输出信号的幅度大于输入信号的幅度；当Kp<1时，输出信号的幅度小于输入信号的幅度。
类似地，当Ki和Kd的取值不同时，输出信号的变化也会有所不同。
通过实验结果的分析，我们可以得出以下结论：1.比例环节的作用是放大或压缩输入信号的幅度，可以用于控制输出信号的增益。
2.积分环节的作用是对输入信号进行积分运算，可以平滑输出信号的变化，同时可以消除稳态误差。
实验一典型环节的模拟研究-燕山大学
自动控制理论实验指导书机械学生用编者: 马慧王振春电气工程学院电子实验中心二零零三年三月目录实验一典型环节的模拟研究 (1)实验二典型系统的瞬态响应与稳定性 (5)附录 1 (12)附录 2 (13)实验一 典型环节的模拟研究一、 实验目的：1．了解并掌握XMN-2教学实验系统模拟电路的使用方法，掌握典型环节模拟电路的构成方法，培养学生实验技能。
2． 熟悉各种典型环节的阶跃响应曲线。
3． 了解参数变化对典型环节阶跃响应的影响。
二、实验要求：1．观测各种典型环节的阶跃响应曲线。
2．观测参数变化对典型环节阶跃响应的影响。
三、实验仪器：1．XMN-2A 学习机 2．计算机四、实验原理和电路：本实验是利用运算放大器的基本特性(开环增益高、输入阻抗大、输出阻抗小等)，设置不同的反馈网络来模拟各种环节。
典型环节原理方框图及其模拟电路如下： 1．比例环节(P)。
其方框图如图1-1A 所示：图1-1A 比例环节方框图图1-1B 比例环节模拟电路 R0=200K R1=100K;(200K)R 1R 其传递函数是：K S Ui S U =)()(0 (1-1) 比例环节的模拟电路图如图1-1B 所示，其传递函数是：10)()(R R S Ui S U =(1-2) 比较式(1-1)和(1-2)得 01R R K = (1-3) 当输入为单位阶跃信号，即时，)(1)(t t U i =S s U i /1)(=，则由式(1-1)得到：SK S U 1)(0•= 所以输出响应为： K U =0 (1-4))0(≥t 2．积分环节。
其方框图如图1-2A 所示。
图1-2A 积分环节方框图R 图1-2B 积分环节模拟电路C=1μf(2μf);R 0=200K其传递函数为：TSS Ui S U 1)()(0= (1-5) 积分环节的模拟电路图如图1-2B 所示。
积分环节的模拟电路的传递函数为：CSR S Ui S U 001)()(=(1-6) 比较式(1-5)和(1-6)得：C R T 0= (1-7)当输入为单位阶跃信号，即)(1)(t t U i =时，S S U i 1)(=，则由式(1-5)得到：2111)(TSS TS S U o =•= 所以输出响应为：t Tt U o 1)(=(1-8)3．比例积分(PI)环节。
典型环节的电路模拟与软件仿真研究实验报告
典型环节的电路模拟与软件仿真研究实验报告本实验旨在通过电路模拟和软件仿真的方法，研究典型环节的工作原理和特性。
具体内容包括以下部分：
1. 直流电源的模拟与仿真：通过搭建简单的直流电路，模拟和仿真直流电源的工作原理和特性，包括电压、电流、功率等参数的变化规律，以及电路中各组件的作用和影响。
2. 信号放大器的模拟与仿真：通过搭建信号放大器电路，模拟和仿真信号放大器的放大倍数、带宽、噪声等参数的特性，以及电路中各组件的作用和影响。
3. 滤波器的模拟与仿真：通过搭建低通、高通、带通和带阻滤波器电路，模拟和仿真滤波器的截止频率、通带和阻带等参数的特性，以及电路中各组件的作用和影响。
4. 模拟信号的采集与处理：通过搭建模拟信号的采集电路，模拟和仿真模拟信号的采集、放大、滤波和数字化等过程，以及信号处理中各组件的作用和影响。
通过以上实验内容的学习和实践，可以深入理解电路的工作原理和特性，掌握电路模拟和软件仿真的方法，为电路设计和应用提供基础支持和技术保障。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 自动控制原理实验3.1 线性系统的时域分析 3.1.1典型环节的模拟研究一. 实验目的1． 了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式2． 观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响二．典型环节的结构图及传递函数方 框 图传递函数比例（P ） K (S)U (S)U (S)G i O ==积分 （I ）TS1(S)U (S)U (S)G i O ==比例积分 （PI ）)TS11(K (S)U (S)U (S)G i O +==比例微分 （PD ）)TS 1(K (S)U (S)U (S)G i O +==惯性环节 （T ）TS1K (S)U (S)U (S)G i O +==比例积分微分（PID ）ST K ST K K (S)U (S)U (S)G d p i p p i O ++==三．实验容及步骤观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响.。
改变被测环节的各项电路参数，画出模拟电路图，阶跃响应曲线，观测结果，填入实验报告运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究中的相应实验项目，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。
具体用法参见用户手册中的示波器部分。
1)．观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。
图3-1-1 典型比例环节模拟电路传递函数：01(S)(S)(S)R R K KU U G i O === ； 单位阶跃响应： K )t (U =实验步骤：注：‘S ST ’用短路套短接！（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。
① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒（D1单元左显示）。
③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 4V （D1单元右显示）。
（2）构造模拟电路：按图3-1-1安置短路套及测孔联线，表如下。
（a ）安置短路套 （b ）测孔联线（3 打开虚拟示波器的界面，点击开始，按下信号发生器（B1）阶跃信号按钮（0→+4V 阶跃），观测A5B 输出端（Uo ）的实际响应曲线Uo （t ）见图3-1-2。
示波器的截图详见虚拟示波器的使用。
图3-1-2 比例环节阶跃响应曲线图 图3-1-3 惯性环节阶跃响应曲线实验报告要求：按下表改变图3-1-1所示的被测系统比例系数，观测结果，填入实验报告。
R0=200K , R1=100K ,Ui=4vR0=200K , R1=200K ,Ui=4vR0=50K , R1=100K ,Ui=2vR0=50K , R1=200K ,Ui=1v2)．观察惯性环节的阶跃响应曲线典型惯性环节模拟电路如图3-1-4所示。
图3-1-4 典型惯性环节模拟电路传递函数：C R T R R K TSKU U G i O 1011(S)(S)(S)==+== 单位阶跃响应：)1()(0Tt eK t U --=实验步骤：注：‘S ST ’用短路套短接！（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。
① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒（D1单元左显示）。
③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 4V （D1单元右显示）。
（2）构造模拟电路：按图3-1-4安置短路套及测孔联线，表如下。
（a（b ）测孔联线（3）运行、观察、记录：打开虚拟示波器的界面，点击开始，按下信号发生器（B1）阶跃信号按钮时（0→+4V 阶跃），等待完整波形出来后，移动虚拟示波器横游标到输出稳态值×0.632处，，得到与输出曲线的交点，再移动虚拟示波器两根纵游标，从阶跃开始到输出曲线的交点，量得惯性环节模拟电路时间常数T 。
A5B 输出端响应曲线Uo(t ）见图3-1-3。
示波器的截图详见虚拟示波器的使用。
实验报告要求：按下表改变图3-1-4所示的被测系统时间常数及比例系数，观测结果，填入R0=200K , R1=200K ,Ui=4v, C=1uR0=200K , R1=200K ,Ui=4v, C=2uR0=50K , R1=100K ,Ui=2v, C=1uR0=50K , R1=200K ,Ui=1v, C=1u3)．观察积分环节的阶跃响应曲线典型积分环节模拟电路如图3-1-5所示。
图3-1-5 典型积分环节模拟电路传递函数：C R T TSU U G i i O 01(S)(S)(S)=== 单位阶跃响应：t Ti1)(t U 0=实验步骤：注：‘S ST ’用短路套短接！（1）为了避免积分饱和，将函数发生器（B5）所产生的周期性矩形波信号（OUT ），代替信号发生器（B1）中的人工阶跃输出作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。
① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒（D1单元左显示）。
③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 1V （D1单元右显示）。
（2）构造模拟电路：按图3-1-5安置短路套及测孔联线，表如下。
（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：打开虚拟示波器的界面，点击开始，等待完整波形出来后，点击停止，移动虚拟示波器横游标到0V 处，再移动另一根横游标到ΔV=1V （与输入相等）处，得到与输出曲线的交点，再移动虚拟示波器两根纵游标，从阶跃开始到输出曲线的交点，量得积分环节模拟电路时间常数Ti 。
A5B 输出响应曲线Uo(t)见图3-1-6。
示波器的截图详见虚拟示波器的使用。
图3-1-6 积分环节响应曲线 图3-1-7 比例积分环节响应曲线 实验报告要求：按下表改变图3-1-5所示的被测系统时间常数，观测结果，填入实验报告。
R0=200K, C=1u, Ui=1vR0=200K, C=2u, Ui=1vR0=100K, C=1u, Ui=1vR0=100K, C=2u, Ui=1v4)．观察比例积分环节的阶跃响应曲线 典型比例积分环节模拟电路如图3-1-8所示.。
图3-1-8 典型比例积分环节模拟电路传递函数：C R T R R K TiSK U U G i i O 101)11((S)(S)(S)==+== 单位阶跃响应：）（t T11K )t (U O += 实验步骤：注：‘S ST ’用短路套短接！（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时将自动对模拟电路锁零。
① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
②量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒（D1单元左显示）。
（注：为了使在积分电容上积分的电荷充分放掉，锁零时间应足够大，即矩形波的零输出宽度时间足够长！ “量程选择”开关置于下档时，其零输出宽度恒保持为2秒！） ③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压 = 1V （D1单元右显示）。
（2）构造模拟电路：按图3-1-8安置短路套及测孔联线，表如下。
（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：打开虚拟示波器的界面，点击开始，等待完整波形出来后，点击停止。
移动虚拟示波器横游标到输入电压×比例系数K 处，再移动另一根横游标到（输入电压×比例系数K ×2）处，得到与积分曲线的两个交点。
再分别移动示波器两根纵游标到积分曲线的两个交点，量得积分环节模拟电路时间常数Ti 。
典型比例积分环节模拟电路A5B 输出响应曲线Uo(t)见图3-1-7 。
示波器的截图详见虚拟示波器的使用。
实验报告要求：按下表改变图3-1-8所示的被测系统时间常数及比例系数，观测结果，填入实验报告。
R0=200K, R1=200K C=1u, Ui=1vR0=200K, R1=200K C=2u, Ui=1vR0=100K, R1=200K C=1u, Ui=1vR0=100K, R1=200K C=2u, Ui=1v5)．观察比例微分环节的阶跃响应曲线为了便于观察比例微分的阶跃响应曲线，本实验增加了一个小惯性环节，其模拟电路如图3-1-9所示。
图3-1-9 典型比例微分环节模拟电路比例微分环节+惯性环节的传递函数： )S1TS 1(K (S)U (S)U (S)G i O τ++==微分时间常数： C R R R R R )(T 32121D ++= 惯性时间常数： C R 3=τ 021R R R K +=3321D )//(R K R R R +=0.48S K T DD =⨯=τ 单位阶跃响应：K t KT t U +=)()(0δ实验步骤：注：‘S ST ’用短路套短接!（1）将函数发生器（B5）单元的矩形波输出作为系统输入R 。
（连续的正输出宽度足够大的阶跃信号)① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。
② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度1秒左右（D1单元左显示）。
③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压 = 0.5V （D1单元右显示）。
（2）构造模拟电路：按图3-1-9安置短路套及测孔联线，表如下。
（a ）安置短路套 （b ）测孔联线（3）运行、观察、记录：虚拟示波器的时间量程选‘／4’档。
① 打开虚拟示波器的界面，点击开始，用示波器观测系统的A6输出端（Uo ），响应曲线见图3-1-10。
等待完整波形出来后，把最高端电压（4.77V ）减去稳态输出电压（0.5V ），然后乘以0.632，得到ΔV=2.7V 。
② 移动虚拟示波器两根横游标，从最高端开始到ΔV=2.7V 处为止，得到与微分的指数曲线的交点，再移动虚拟示波器两根纵游标，从阶跃开始到曲线的交点，量得τ=Δt=0.048S 。
③ 已知K D =10，则图3-1-9的比例微分环节模拟电路微分时间常数：0.48S K T D D =⨯=τ图3-1-10 比例微分环节模拟电路响应曲线6)．观察PID （比例积分微分）环节的响应曲线PID （比例积分微分）环节模拟电路如图3-1-11所示。
