高频数字频率计
数字频率计是直接用十进制数字来显示被测信号频率的一种测量装置

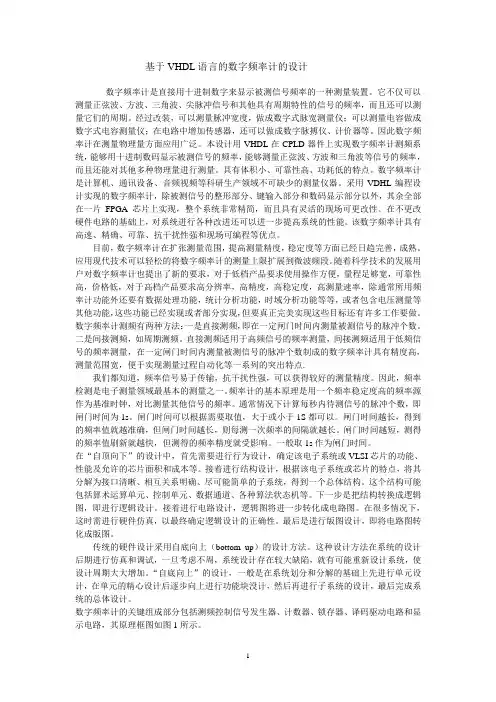

基于VHDL语言的数字频率计的设计数字频率计是直接用十进制数字来显示被测信号频率的一种测量装置。
它不仅可以测量正弦波、方波、三角波、尖脉冲信号和其他具有周期特性的信号的频率，而且还可以测量它们的周期。
经过改装，可以测量脉冲宽度，做成数字式脉宽测量仪；可以测量电容做成数字式电容测量仪；在电路中增加传感器，还可以做成数字脉搏仪、计价器等。
因此数字频率计在测量物理量方面应用广泛。
本设计用VHDL在CPLD器件上实现数字频率计测频系统，能够用十进制数码显示被测信号的频率，能够测量正弦波、方波和三角波等信号的频率，而且还能对其他多种物理量进行测量。
具有体积小、可靠性高、功耗低的特点。
数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
采用VDHL编程设计实现的数字频率计，除被测信号的整形部分、键输入部分和数码显示部分以外，其余全部在一片FPGA芯片上实现，整个系统非常精简，而且具有灵活的现场可更改性。
在不更改硬件电路的基础上，对系统进行各种改进还可以进一步提高系统的性能。
该数字频率计具有高速、精确、可靠、抗干扰性强和现场可编程等优点。
目前，数字频率计在扩张测量范围，提高测量精度，稳定度等方面已经日趋完善，成熟。
应用现代技术可以轻松的将数字频率计的测量上限扩展到微波频段。
随着科学技术的发展用户对数字频率计也提出了新的要求，对于低档产品要求使用操作方便，量程足够宽，可靠性高，价格低，对于高档产品要求高分辨率，高精度，高稳定度，高测量速率，除通常所用频率计功能外还要有数据处理功能，统计分析功能，时域分析功能等等，或者包含电压测量等其他功能，这些功能已经实现或者部分实现，但要真正完美实现这些目标还有许多工作要做。
数字频率计测频有两种方法：一是直接测频，即在一定闸门时间内测量被测信号的脉冲个数。
二是间接测频，如周期测频。
直接测频适用于高频信号的频率测量，间接测频适用于低频信号的频率测量，在一定闸门时间内测量被测信号的脉冲个数制成的数字频率计具有精度高，测量范围宽，便于实现测量过程自动化等一系列的突出特点.我们都知道，频率信号易于传输，抗干扰性强，可以获得较好的测量精度。
SP2271数字超高频毫伏表频率计使用说明书
目录第一章概述1第二章工作特性 22.1 毫伏表 22.2 频率计 32.3 基准输出 32.4 远控功能 32.5 其它 4 第三章面板说明 53.1 前面板 53.2 后面板10 第四章使用说明114.1 测量前的工作114.2 电压输入通道测量124.3 系统设置14 第五章远程控制175.1 遥控操作前的准备工作175.2 命令格式说明185.3 命令简介195.4 命令详解20 第六章注意事项24 第七章附件清单26SP2271是一种新型的采用微处理器控制的智能化数字超高频毫伏表/频率计，该仪器采用检波放大工作原理，能测量10kHz~1000MHz 的正弦电压。
测量电压围800µVrms~10Vrms、分辨率1μV、准确度优于±2%。
本仪器采用高亮度VFD显示，读数清晰、亮度高、寿命长，该机具有频率响应良好、驻波系数小、灵敏度高、功耗低、体积小、重量轻等特点。
仪器能自动调零，测量电压时既可以选择自动量程也可以选择手动测量量程，仪器带有RS232接口，可进行远程测量控制。
该仪器是生产车间和实验室超高频电压计量测试的必备仪器（如超高频标准信号源输出电压频响的计量测试）。
该仪器测量的稳定性好、分辨率高、重复性好，可用于计量信号源输出电压的误差和稳定性，同时也能用于10kHz到1GHz超高频电压计量工作传递标准，也可用于自动测试系统中测试高频电压。
该仪器可选配10kHz~1000MHz频率插件，使该机一机两用，可作为10kHz~1000MHz频率计使用。
该仪器按GB6587.1-86“电子测量仪器环境试验总纲”的规定属于第Ⅱ组仪器。
（额定使用上限温度试验按SJ2314-83的3.15规定湿度为80%）。
2.1 毫伏表2.1.1测量电压的频率围：射频探头10kHz~1000MHz2.1.2测量电压的围：800ｕVrms~10Vrms，50Ω负载2.1.3电压测量方式：手动或自动2.1.4电压测量量程档为：4mVrms/40mVrms/400mVrms/4Vrms/10Vrms 2.1.5测量100kHz电压的工作误差：(0~40℃)注： 1 标准电压源的频率100kHz2 波形要求：正弦波，失真度≤0.3%，幅度误差≤±0.3%；2.1.6测量电压的频率响应误差（100kHz为基准，50Ω同轴终端精密负载）2.1.7射频探头插入50Ω同轴三通（50Ω负载）10kHz~200MHz ，VSWR ≤ 1.35。
(完整版)数字频率计电路
（完整版）数字频率计电路
数字频率计电路是一种电子电路，可以测量信号的频率。
它广泛应用于电信、无线电、音频、视频等领域。
数字频率计电路基于计数器的原理，将输入信号的边沿计数，然后将计数的结果通过
数字显示在显示器上。
其基本组成部分包括计数器、计数控制器、时钟、频率分频器和数
字显示器。
计数器是数字频率计电路最重要的部分之一，用于计算输入信号的频率。
计数器输出
的二进制数可以通过计数控制器和时钟信号进行处理，得到输入信号的实际频率。
时钟信号用于控制计数器的计数速度，通常使用晶体振荡器来产生。
频率分频器用于
将输入signal的高频分频到计数器能够接受的范围内，常见的分频比为10，100等。
数字显示器通常采用七段LED数码管来显示，可实现高精度数字显示。
数字频率计电路的优点是精度高、显示方便，并且可适用于多种信号频率的测量。
缺
点是由于计数的误差和时间滞后，所以测量周期较长，无法测量非周期性信号的频率。
在实际应用中，数字频率计电路可以与其他电路模块组合成系统，如频率计、频率控
制器等。
在工业、科研等领域，数字频率计电路广泛应用于信号源、频率合成器、调制解
调器、通信系统等设备中。
数字频率计
数字频率计数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器，它的基本功能是测量正弦信号、方波信号、尖脉冲信号的频率及其他各种单位时间内变化的物理量，因此，它的用途十分广泛。
一、设计目的掌握数字频率计的设计二、设计内容技术要求：测量频率范围 0-9999 Hz和1Hz-100 KHz。
测量信号方波峰--峰值为3-5V（与TTL兼容）。
闸门时间 10ms,0.1s,1s和10s，脉冲波峰—峰值为3-5V。
三、数字频率计的基本原理数字频率计的原理框图如图所示：它由4个基本单元组成：1.带衰减器的放大整形系统包括从被测信号到衰减放大整形系统此部分。
其中衰减放大整形系统包括衰减器、跟随器、放大器、施密特触发器。
它将正弦波输入信号Vx整形成同频率方波Vo，测试信号通过衰减开关选择输入衰减倍数，衰减器有分压器构成幅值过大的被测信号经过分压器的分压送入后级放大器，以避免波形失真。
由运算放大器构成的射极跟随器起阻抗变换作用，使输入阻抗提高。
系统的整形电路由施密特触发器组成，整形后的方波送到闸门以便计数。
2.石英晶体振荡器及多级分频系统石英晶体振荡器如图振荡频率为4MHz，经过÷4（用74LS47芯片），÷10（用74LS90芯片）等分频器的分频作用，使输出频率的周期范围1us～10s。
根据被测信号的频率大小，通过闸门时基选择开关选择时基。
时基信号经过门控电路得到方波，其正脉宽时间T控制闸门的开放时间。
3.闸门电路闸门电路由与门组成，其开通与否受门控信号的控制，当门控信号为高电平“1”时，闸门开启，为“0”时，闸门关闭。
显然，只有在闸门开启时间内，其产生的脉冲信号送到计数器，计数器开始计数，直到门控信号结束，闸门关闭4.可控制的计数锁存、译码显示系统本系统由计数器、锁存器、译码器、显示器、单稳态触发器组成。
其中计数器按十进制计数。
如果在系统中不接锁存器，则显示器上的数字就会随计数器的状态不停地变化，只有在计数器停止计数时，显示器上的显示数字才能稳定，所以，在计数器后边必须接锁存器。
高精度频率计原理

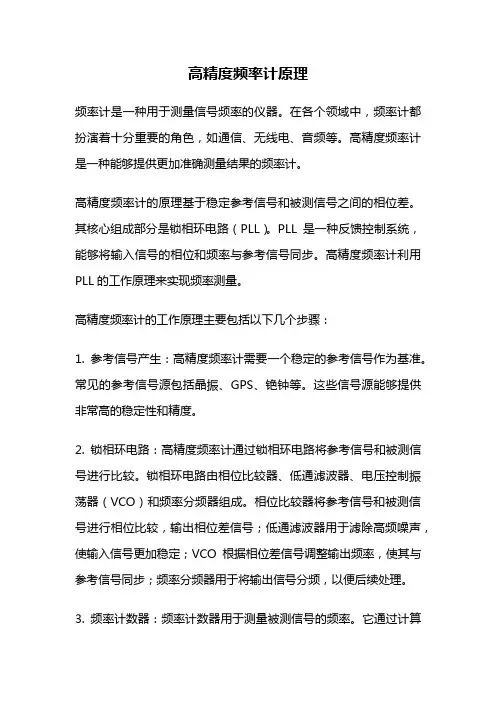

高精度频率计原理频率计是一种用于测量信号频率的仪器。
在各个领域中，频率计都扮演着十分重要的角色，如通信、无线电、音频等。
高精度频率计是一种能够提供更加准确测量结果的频率计。
高精度频率计的原理基于稳定参考信号和被测信号之间的相位差。
其核心组成部分是锁相环电路（PLL）。
PLL是一种反馈控制系统，能够将输入信号的相位和频率与参考信号同步。
高精度频率计利用PLL的工作原理来实现频率测量。
高精度频率计的工作原理主要包括以下几个步骤：1. 参考信号产生：高精度频率计需要一个稳定的参考信号作为基准。
常见的参考信号源包括晶振、GPS、铯钟等。
这些信号源能够提供非常高的稳定性和精度。
2. 锁相环电路：高精度频率计通过锁相环电路将参考信号和被测信号进行比较。
锁相环电路由相位比较器、低通滤波器、电压控制振荡器（VCO）和频率分频器组成。
相位比较器将参考信号和被测信号进行相位比较，输出相位差信号；低通滤波器用于滤除高频噪声，使输入信号更加稳定；VCO根据相位差信号调整输出频率，使其与参考信号同步；频率分频器用于将输出信号分频，以便后续处理。
3. 频率计数器：频率计数器用于测量被测信号的频率。
它通过计算被测信号经过频率分频器后的脉冲数量来确定频率。
频率计数器的精度决定了高精度频率计的测量精度。
4. 数字信号处理：高精度频率计通常会对测量结果进行数字信号处理，以提高测量精度。
数字信号处理可以包括滤波、平均、校准等过程。
滤波可以去除信号中的噪声成分，平均可以降低随机误差，校准可以校正系统的非线性误差。
高精度频率计的优势在于其稳定性和精度。
通过使用稳定的参考信号和高精度的频率计数器，高精度频率计能够实现对信号频率的准确测量。
在实际应用中，高精度频率计常用于频谱分析仪、通信设备、科学研究等领域。
总结起来，高精度频率计通过锁相环电路和频率计数器实现对信号频率的测量。
其原理是基于稳定参考信号和被测信号之间的相位差。
通过使用稳定的参考信号和高精度的频率计数器，高精度频率计能够提供更加准确的测量结果。
1数字频率计原理
1数字频率计原理数字频率计的基本原理频率计是对信号的频率进行测量并显示测量结果。
对频率的测量有多种方式，采用数字计数的方法进行测量，数字计数测量精度较高，且性能比较稳定，容易实现。
一、测量原理频率为单位时间内信号的周期数。
对脉冲信号而言，其频率为一秒钟内的脉冲个数；计数器在一秒钟内对脉冲信号进行计数，计数的结果就是该信号的频率。
只要计数结果以十进制方式显示出来，就是最简单的频率计。
如图2.1.1所示，被测脉冲信号为X，在T1时刻出现一个脉冲宽度为一秒的闸门脉冲信号P，用闸门脉冲P取出一秒时间内的输入脉冲信号X 形成计数脉冲Y，计数器对计数脉冲信号Y进行计数；计数的结果（频率值）在T2时刻被锁存信号S控制，锁存到寄存器，并通过译码器、显示器把并率显示出来。
在T3时刻计数器被清除信号R清零，准备下一次的计数，一次测量结束。
1图2.1.1 频率器的测量原理显示数值在T2时刻更换，S脉冲信号的周期为显示时间，其大小反映显示值的变化快慢。
显示时间Tx为：Tx=T3-T2+（0~2）（秒）可见，改变T3-T2的值可调节显示时间，通常T3是通过T2的延时而得，通过调节延时时间来调节显示时间。
二、方案框图频率计的框图如图2.1.2，由六部分组成，以计数器为核心，各部分的功能如下：2图2.1.2 频率计总体框图1、计数器：在规定的时间内完成对被测脉冲信号的计数。
由输入电路提供计数脉冲输入，对脉冲进行计数（在规定的测量频率范围内计数无益出）。
计数结果一般为十进制，并将计数结果输出送往寄存器，再由控制电路提供的清除信号R清零。
等待下一次计数的开始。
该部分主要考虑计数器的工作频率和计数容量问题。
2、锁存器：暂存每次测量的计数值。
为显示电路提供显示数据。
锁存器由控制电路提供的琐存信号S控制更换数值。
以正确地显示每一次的测量结果。
3、译码显示电路：对锁存器的输出数据译码，变为七段数码显示码，并驱动数码显示器显示出十进制的测量结果。
数字频率计
一、总体设计思想1.基本原理数字频率计是用数字显示被测信号频率的仪器，是测量周期信号的频率的。
我们这里要求的是对峰峰值3～5V的方波进行测频。
说到原理，我们应该从什么是频率说起。
所谓频率，就是周期性信号在单位时间(1秒) 内变化的次数。
但是我们既然用到数字测频器，并且用LED显示出来，最好是起到简便的作用，因此如果我们能在给定的单位时间（例如1秒）或其他时间内对信号波形计数，并将计数结果用LED显示出来，就能知道被测信号的频率。
因此，可以将时钟信号先经过分频器把信号的时间脉冲调整成单位时间脉冲，也就是标准秒信号。
这样方便与下面的控制与测频。
然后把被测信号以及刚刚获得的标准秒信号都经过控制电路，设置控制电路的目的是检测是否这两个脉冲信号能否成功送入计数器计数。
而计数器的作用是对输入脉冲计数。
这样我们就有时间脉冲的记录，然后在经过数据锁存器，设置数据锁存器的目的是为了锁定刚刚计数器所记录下来的结果，这样才会有稳定的输出，否则将会造成计数器的结果丢失。
紧接着连接一个显示译码器主要是把信号通过译码器转换成为显示器能够识别的码制，最后则是通过LED显示我们的最终结果。
2.设计框图根据这次课程设计的要求：设计一个数字频率计，测量频率范围：1～100kHz。
频率的LED数字显示。
测量信号方波峰峰值3～5V。
我设计了如下的总体设计框图。
主要是针对我的设计的基本原理也就是先将时钟信号先经过分频器，再把被测信号以及刚刚获得的标准秒信号都经过控制电路，接着是计数器，然后是数据锁存器，数据译码器，最后是LED 显示器。
二、设计步骤和调试过程 1、总体设计电路这次课程设计的要求是设计一个数字频率计，测量频率范围：1～100kHz 。
频率的LED 数字显示。
测量信号方波峰峰值3～5V 。
所以我先将时钟信号先经过分频器把信号的时间脉冲调整成单位时间脉冲，也就是标准秒信号。
这样方便与下面的控制与测频。
然后把被测信号以及刚刚获得的标准秒信号都经过控制电路，设置控制电路的目的是被测信号计数检测是否这两个脉冲信号能否成功送入计数器计数。
数字频率计设计报告
数字频率计设计报告数字频率计是一种用于测量信号频率的仪器，广泛应用于电子领域。
本文将针对数字频率计的原理、工作方式以及应用进行详细介绍。
一、引言数字频率计是一种基于数字信号处理技术的测量仪器，它能够精确地测量信号的频率。
它广泛应用于通信、无线电、音频和视频等领域，对于各种信号的频率测量具有重要意义。
二、原理数字频率计的测量原理基于信号的周期性特征。
当一个信号通过数字频率计时，它会被转换成数字信号，并通过计数器进行计数。
通过计数器的计数结果和时间基准的参考值进行比较，就可以得到信号的频率。
三、工作方式数字频率计的工作方式通常分为两种：直接计数法和间接计数法。
1. 直接计数法：该方法直接对信号进行计数，通过计数器对信号的脉冲进行计数，并将计数结果进行处理得到频率值。
这种方法简单直接，但对于高频率信号的计数精度较低。
2. 间接计数法：该方法通过将信号的频率分频至低频范围内进行计数。
通过将高频信号分频后再进行计数，可以提高测量的精度。
四、应用数字频率计在各个领域都有广泛的应用，以下是一些常见的应用场景：1. 通信领域：数字频率计在通信系统中被用于测量信号的载波频率，确保信号的稳定传输。
同时，数字频率计还可以用于频率偏移的测量，以评估通信系统的性能。
2. 无线电领域：数字频率计被用于测量无线电频率，对于射频信号的测量具有重要意义。
它可以用于无线电台站的调试和维护，以确保无线电信号的质量和稳定性。
3. 音频和视频领域：数字频率计在音频和视频设备的校准和测试中被广泛应用。
它可以测量音频和视频信号的频率，以确保音频和视频设备的正常工作。
4. 科学研究领域：数字频率计在科学研究中也起到了重要的作用。
比如，在天文学研究中，数字频率计可以用于测量天体的射电信号频率，从而研究宇宙的演化和结构。
五、总结数字频率计作为一种精确测量信号频率的仪器，在电子领域中有着广泛的应用。
本文从原理、工作方式和应用等方面对数字频率计进行了详细介绍。
数字频率计用测频法测量的方法
数字频率计用测频法测量的方法
数字频率计是一种常见的测量设备，通常用于测量信号的频率。
测频法是一种常用的测量频率的方法，它可以通过测量信号的周期来确定信号的频率。
数字频率计通常使用测频法来测量信号的频率。
具体来说，数字频率计可以通过以下步骤来测量信号的频率:
1. 将信号输入到数字频率计中，数字频率计会对其进行处理，并显示信号的频率。
2. 测量信号的周期，数字频率计可以通过测量信号的持续时间来确定信号的周期。
3. 根据信号的周期，可以计算出信号的频率。
数字频率计使用测频法来测量信号的频率，具有准确、快速、方便等特点，适用于许多不同的应用场景。
拓展:
测频法是一种测量频率的方法，它可以通过测量信号的周期来确定信号的频率。
具体来说，测频法可以通过以下步骤来测量信号的频率:
1. 将信号输入到测频法仪器中，仪器会对其进行处理，并显示信号的频率。
2. 测量信号的周期，测频法仪器可以通过测量信号的持续时间来确定信号的周期。
3. 根据信号的周期，可以计算出信号的频率。
测频法仪器通常用于测量信号的频率，特别是在电子学、通信学等领域。
高频率6GHz的频率计制作
高频率6GHz的频率计制作高频率6GHz的频率计制作随着各种电子产品性能的不断提高，其工作频率也不断上升，在开发产品及维修设备时有一台较高稳定度和较高频率的频率计，无论对于专业人员、维修工作者还是无线电爱好者部有很大的帮助。
市场上物美价廉的频率计其上限工作频率大部分在2.4GHz左右，再高频率的频率计大都为进口产品或进口二手仪器的，进口新品价格很高二手的价格也不低，且使用寿命难以保证，本人利用工作之余，制作了一台频率计，其指标为：上限频率在6GHz左右，稳定度在5x10的负8次方以下，灵敏度在-25dBm左右。
主要器件的选用1.时钟源：时钟源是频率计的心脏，决定着频率计的稳定度和准确度，该频率计选用优质lOOMHz成品恒温晶体振荡器，稳定度在5x0的负8次方以下，准确度在5x0的负7次方以内(用铷钟源频率计校核)，输出幅度1.2Vp-p。
2.计数显示部分：采用ICM7216D大规模频率计专用集成电路构成，可筒化电路及减少制作工作量。
ICM7216D是interSIL公司生产的专用于频率、周期、时间等测量的集成电路。
ICM7216为28脚，其电源电压为5V，适用于为共阴极LED显示器，其引脚排列定义见下图，3.分频IC：1频段(l0Hz～40MHz)采用通用TTL电路74LSl96，2频段(35MHz-2.2GHz)采用流行电路MB506，3频段(2GHz-6GHz)用微波分频电路FMMlO6HG和分频电路MC12022A,其中MB506由SAMPLE公司生产，是一款具有64、128、256三种分频比的微波分频集成电路，MCl2022A由MOTOROLA公司生产，数据手册见/datasheet-pdf/pdf/167185/MOTOROLA/MC12022A.html,分频电路FMMlO6HG为金属/陶瓷封装见右图，由EUDYNA公司生产，14脚表面安装，砷化镓微波用除8固定分频集成电路，其主要特点如下：工作频率范围为2GHz-6.5GHz(厂家资料标称值)，推荐的典型工作电压Vss为-5V(Vdd接地为OV)，工作电流为lOOmA-l40mA，实测最低输入信号幅度在-lOdBm左右，最大输入信号幅度不能超出Vss-Vdd,即最大摆幅必须限定在-5V～OV之间。
数字频率计
摘要在电子技术中, 频率是最基本的参数之一, 在数字电路中，数字频率计属于时序电路，它主要由具有记忆功能的触发器构成。
在计算机及各种数字仪表中，都得到了广泛的应用。
在CMOS电路系列产品中，数字频率计是用量最大、品种很多的产品，是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器，并且与许多电参量的测量方案、测量结果都有十分密切的关系, 频率是反映信号特性的基本参量之一,频率测量在应用电子技术领域有着重要的地位。
测量的数字化、智能化是当前测量技术发展的趋势。
本文数字频率计是用数字显示被测信号频率的仪器，被测信号可以是正弦波，方波或其它周期性变化的信号。
如配以适当的传感器，可以对多种物理量进行测试，比如机械振动的频率，转速，声音的频率以及产品的计件等等。
因此，数字频率计是一种应用很广泛的仪器。
数字电路制造工业的进步，使得系统设计人员能在更小的空间内实现更多的功能，从而提高系统可靠性和速度。
本次设计选择以集成芯片作为核心器件，设计了一个简易七位数显频率计，以触发器和计数器为核心，由信号输入、放大、整形、计数、数据处理和数据显示等功能模块组成。
放大整型电路：对被测信号进行预处理；闸门电路：读取单位时间内进入计数器的脉冲个数；时基信号：产生一个秒信号；计数器译码电路：计数译码集成在一块芯片上，记录单位时间内脉冲个数，把十进制计数器计数结果译成BCD码；显示：把BCD码译码在数码管上显示出来。
文中首先对七位数显频率计的整体设计方案进行了分析和论证，并对用Protel99se软件画原理图及PCB图的制作了具体介绍。
关键词：频率，集成电路，Protel99se软件IAbstractIn electronic technology, the frequency is one of the most basic parameters, in digital circuits, digital frequency meter are sequential circuit, it has a memory function by the composition of the flip-flop. In the computer and various digital instruments, they are widely used. CMOS products in the circuit, the digital frequency meter is the amount of the largest varieties of many products, computers, communications equipment, audio, video and other essential areas of research and production of measuring instruments, and with a number of electrical parameters of the measurement program, the measurement results are very closely related to the frequency characteristics of reflected signals, one of the basic parameters, This article is a digital frequency meter with digital display of the equipment under test signal frequency, the measured signal can be sine wave, square wave or other periodic signal change. Such as with the appropriate sensors, can test a wide range of physical quantities, such as the frequency of mechanical vibration, speed, sound frequency, as well as piece-rate products and so on.The design of the main choice of integrated chips as the core devices, we designed a simple digital frequency meter 7 to flip-flop and counters at the core, by the signal input, amplification, shaping, counting, data processing and data display function module group into. Cosmetic surgery to enlarge the circuit: The pre-processing of measured signals; gate circuit: read per unit time the number of pulses into the counter; time base signal: 1 seconds generated signal; Counter Decoder: Decoding count on a single chip integrated , recording the number of pulses per unit time,Count the results of the decimal counter to BCD code; show: the BCD code decoding in the digital tube display. Protel99se use of schematic and PCB drawing maps for the details.Keywords: Frequency, Intergrated circuit, software Protel99II目录摘要 (I)Abstract (II)目录 (III)第一章引言 (1)1.1课题的目的及意义 (1)1.2国内外发展现状及研究概况 (1)1.3设计的主要技术指标与参数 (2)1.4设计的主要内容 (2)第二章方案的比较与论证 (3)2.1测量方法分析 (3)2.2误差分析 (4)2.3方案的选择与确立 (5)第三章总体电路设计 (6)3.1电路的组成及工作原理 (6)3.1.1电路的组成 (6)3.1.2频率计的工作原理 (6)3.2原理方框图 (8)3.3电路工作各部分原理 (9)3.3.1计数显示电路 (9)3.3.2放大分频整形电路 (10)3.3.3秒脉冲发生电路和控制电路 (11)3.3.4 测晶振电路 (13)3.3.5电源供电电路 (14)3.4整体电路原理图 (15)第四章各部分芯片介绍 (16)4.1MC14543的介绍 (16)4.2 MC14553的介绍 (18)III4.3 HCF4033的介绍 (20)4.4 CD4060的介绍 (21)4.5 CD4017的介绍 (22)4.6 AD829的介绍 (24)第五章Protel99SE的介绍 (26)5.1 Prote l的发展 (26)5.2 Protel99SE的简介 (26)5.3原理图设计步骤 (27)5.4 PCB板图的设计 (28)5.5 PCB版图 (31)结论 (32)参考文献 (33)致谢 (34)附录原件明细表 (35)IV第一章引言1.1课题的目的及意义数字频率计是用数字显示被测信号频率的仪器，是一些科研生产领域不可缺少的测量仪器，被测信号可以是正弦波，方波，三角波或其它周期性变化的信号。
什么是数字频率计它在测量仪器中的应用有哪些
什么是数字频率计它在测量仪器中的应用有哪些数字频率计是一种用于测量信号频率的仪器，它可以精确地测量各种周期性信号的频率，并且在不同领域有广泛的应用。
本文将介绍数字频率计的原理和测量方法，并探讨它在不同测量仪器中的应用。
一、数字频率计的原理数字频率计是基于现代计算机和数字信号处理技术的一种测量仪器。
它通过对输入信号进行数字化处理，获得信号的周期或脉冲宽度，并由此计算出信号的频率。
数字频率计的工作原理可以简化为以下几个步骤：首先，将输入信号通过模数转换器（ADC）转换成数字信号；然后，通过计数器对数字信号进行计数，以获得信号的周期或脉冲宽度；最后，根据信号的周期或脉冲宽度计算出信号的频率，并显示在数字频率计的显示屏上。
二、数字频率计的测量方法数字频率计可以使用不同的测量方法获得准确的频率值，其中常见的方法包括时间测量法、周期测量法和脉冲宽度测量法。
1. 时间测量法时间测量法是最常用的数字频率计测量方法之一。
它通过测量信号周期内的时间来计算频率。
该方法适用于周期性信号，如正弦波、方波等。
时间测量法的基本原理是：首先，将输入信号信号与参考时间间隔进行比较，以判断信号周期的整数倍；然后，使用高精度时钟计数器测量信号周期内的时间，最后根据测得的时间计算出信号的频率。
2. 周期测量法周期测量法适用于脉冲信号或周期性信号。
它通过测量脉冲宽度或信号的占空比来计算频率。
周期测量法的基本原理是：首先，测量脉冲信号或周期性信号的周期或脉冲宽度；然后，根据测得的周期或脉冲宽度计算信号的频率。
3. 脉冲宽度测量法脉冲宽度测量法适用于脉冲信号。
它通过测量脉冲信号的宽度来计算频率。
脉冲宽度测量的基本原理是：首先，检测脉冲信号的上升沿和下降沿；然后，测量脉冲信号上升沿和下降沿之间的时间差，即脉冲信号的宽度；最后，根据脉冲信号的宽度计算信号的频率。
三、数字频率计在测量仪器中的应用数字频率计在各个领域的测量仪器中有广泛的应用，下面将介绍几个主要的应用领域。
频率计的发展简介（5篇）
频率计的发展简介（5篇）第一篇：频率计的发展简介频率计的发展简介一、数字频率计的简介数字式频率计即DFM-Digital Frequencymeter，也称为数字频率表或电子计数器。
它不仅是电子测量和仪器仪表专业领域中测量频率与周期、测量频率比和进行计数、测时的重要仪器，而且比示波器测频更方便、经济得多，特别是现代电子计数器产品与足见和具有多种测量功能的数字式频率计，已广泛应用于计算机系统、通讯广播设备、生产过程自动化测控装置、带有LED、LCD数字显示单元的多种仪器仪表以及诸多的可许技术领域。
可以说，伴随着数字化技术的发展，电子计算机、通讯设备、音频和视频技术进入科研、生产、军事技术和经济生活领域，直至家庭和个人，使得电子计数器和测频手段与上述电子设备耦连为形影不离的技术。
数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器。
它的基本功能是测量正弦信号.方波信号,尖脉冲信号及其他各种单位时间内变化的物理量.频率计的基本原理是用一个频率稳定度高的频率源作为基准时钟，对比测量其他信号的频率。
通常情况下计算每秒内待测信号的脉冲个数，此时我们称闸门时间为1秒。
闸门时间也可以大于或小于一秒。
闸门时间越长，得到的频率值就越准确，但闸门时间越长则没测一次频率的间隔就越长。
闸门时间越短，测的频率值刷新就越快，但测得的频率精度就受影响。
本文。
数字频率计是用数字显示被测信号频率的仪器，被测信号可以是正弦波，方波或其它周期性变化的信号。
如配以适当的传感器，可以对多种物理量进行测试，比如机械振动的频率，转速，声音的频率以及产品的计件等等。
因此，数字频率计是一种应用很广泛的仪器，电子系统非常广泛的应用领域内，到处可见到处理离散信息的数字电路。
数字电路制造工业的进步，使得系统设计人员能在更小的空间内实现更多的功能，从而提高系统可靠性和速度。
二、数字频率计的发展在电子技术中，频率是最基本的参数之一，并且与许多点参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得更为重要。
数字频率计
数字频率计(51单片机)(总21页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--自动化与电子工程学院单片机课程设计报告课程名称：单片机原理与应用学院：自动化与电子工程院专业班级：学生姓名：完成时间：报告成绩：评阅意见：评阅教师日期目录第1章数字频率计概述 (1)数字频率计概述 0数字频率计的基本原理 0单脉冲测量原理 (1)第2章课程设计方案设计 (1)系统方案的总体论述 (1)系统硬件的总体设计 (2)处理方法 (2)第3章硬件设计 (3)单片机最小系统 (3)第4章软件设计 (4)系统的软件流程图 (4)程序清单 (6)第5章课程设计总结 (6)参考文献 (7)附录Ⅰ仿真截图 (8)附录Ⅱ程序清单 (14)第1章数字频率计概述数字频率计概述数字频率计又称为数字频率计数器，是一种专门对被测信号频率进行测量的电子测量仪器，是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。
它是一种用十进制数字显示被测信号频率的数字测量仪器。
它的基本功能是测量方波信号及其他各种单位时间内变化的物理量。
本数字频率计将采用定时、计数的方法测量频率，采用6个数码管显示6位十进制数。
测量范围从10Hz—，精度为1%，用单片机实现自动测量功能。
基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。
它以测量频率的方法对方波的频率进行自动的测量。
数字频率计的基本原理数字频率计最基本的工作原理为：当被测信号在特定时间段T内的周期个数为N 时，则被测信号的频率f=N/T（如图所示）。
图频率测量原理频率的测量实际上就是在1s时间内对信号进行计数，计数值就是信号频率。
用单片机设计频率计通常采用的办法是使用单片机自带的计数器对输入脉冲进行计数；好处是设计出的频率计系统结构和程序编写简单，成本低廉，不需要外部计数器，直接利用所给的单片机最小系统就可以实现。
缺陷是受限于单片机计数的晶振频率，输入的时钟频率通常是单片机晶振频率的几分之一甚至是几十分之一，在本次设计使用的AT89C51单片机，由于检测一个由“1”到“0”的跳变需要两个机器周期，前一个机器周期测出“1”，后一个周期测出“0”。
数字频率计
数字频率计数字频率计是采纳数字电路制做成的能实现对周期性变化信号频率测量的仪器。
频率计重要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。
其扩展功能可以测量信号的周期和脉冲宽度。
通常说的，数字频率计是指电子计数式频率计。
目录优点用途重要构成基本原理优点用途在电子技术领域，频率是一个最基本的参数。
数字频率计作为一种最基本的测量仪器以其测量精度高、速度快、操作简便、数字显示等特点被广泛应用。
很多物理量，例如温度、压力、流量、液位、PH值、振动、位移、速度等通过传感器转换成信号频率，可用数字频率计来测量。
尤其是将数字频率计与微处理器相结合，可实现测量仪器的多功能化、程控化和智能化.随着现代科技的进展，基于数字式频率计构成的各种测量仪器、掌控设备、实时监测系统已应用到国际民生的各个方面。
重要构成频率计重要由四个部分构成：输入电路、时基（T）电路、计数显示电路以及掌控电路。
输入电路：由于输入的信号可以是正弦波，三角波。
而后面的闸门或计数电路要求被测信号为矩形波，所以需要设计一个整形电路则在测量的时候，首先通过整形电路将正弦波或者三角波转化成矩形波。
在整形之前由于不清楚被测信号的强弱的情况。
所以在通过整形之前通过放大衰减处理。
当输入信号电压幅度较大时，通过输入衰减电路将电压幅度降低。
当输入信号电压幅度较小时，若前级输入衰减为零时不能驱动后面的整形电路，则调整输入放大的增益，被测信号得以放大。
时基和闸门电路：闸门电路是掌控计数器计数的标按时间信号，被测信号的脉冲通过闸门进入计数器的个数就是由闸门信号决议的，闸门信号的精度很大程度上决议了频率计的频率测测量精度。
当要求频率测量精度高时，应使用晶体振荡器通过分频获得。
时基信号可由555定时器构成一个较稳定的多谐振荡器，经整形分频后，产生一个标准的时基信号，作为闸门开通的基按时间。
被测信号通过闸门，作为计数器的时钟信号。
计数显示电路：在闸门电路导通的情况下，开始计数被测信号中有多少个上升沿。
数字频率计简介
数字频率计简介计数器可以对数字进行运算，它是一种没有办法显示计算结果的显示器。
计数器又称智能计数器，智能计数器是运用数字电路技术数出给定时间内通过的脉冲数并且显示计数结果的数字化仪器，智能计数器是数字化仪器的基础，而数字频率计也属于智能计数器的一种。
计数器的种类有多钟，按功能用途不一样可分为通用计数器、频率计数器、计算计数器、微波计数器等，但以数字形式显示频率值被称为数字频率计。
数字频率计运用数字电路技术并能实现对周期性变化信号频率测量的仪器，它是一种数字化仪器。
数字频率计是指电子计数式频率计，可用作测量正弦波，矩形波，三角波和尖脉冲等周期信号的频率值，还可以用作测量信号周期和脉冲宽度。
在数字电路和集成电路的发展应用下，计数器的应用也越来越广泛，运用数字频率计，测量频率精度高、显示直观、测量快速。
数字频率计能直接把计数单位，在规定时间内被测信号的脉冲数以数字形式显示频率值，这种方法测量精度高、快速，适合不同频率、不同精确度测频的需求。
数字计数式频率计基本原理如图所：数字频率计作为一种基本的测量仪器，以其测量精度高、速度快、操作简便、数字显示等特点被广泛应用于电子技术领域。
SYN5636型通用计数器是以数字形式显示频率值，并且按照《JJG 349-2014通用计数器检定规程》研发生产的时频测试仪器，性能可靠、功能全、精度高、范围宽、灵敏度高、动态范围广，性价比高使用方便，可以应用于航空航天、导弹、武器等领域的时间测量和晶振，可以应用于电子元器件、科研、计量领域的时间、频率测量。
数字频率计可以测量许多物理量，例如温度、压力、流量、液位、PH值、振动、位移、速度等通过传感器转换成信号频率，数字频率计和微处理器组成的设备，可以实现测量仪器的多功能化、程控化和智能化。
在科技的不断发展下，数字式频率计所组成的设备，测量仪器、控制设备、实时监测系统等已经应用到了各个领域中。
本文章版权归西安同步所有，尊重原创，严禁洗稿，未经授权，不得转载，版权所有，侵权必究！。
数字频率计的原理
process(clk0)
begin
if (clk0 'event and clk0='1')then
if a=9999999 then
a<=0;
else a<=a+1;
end if;
case a is when 0 to 4999999=>cp<='1';
if a=49 then
a<=0;
else a<=a+1;
end if;
case a is when 0 to 24=>cp<='1';
when 25 to 49=>cp<='0';
end case;
end if;
数字频率计原理
clr<='1' ;
when 0=>en<='1';
load<='0';
clr<='0';
end case;
end if;
end latch;
architecture Behavioral of latch is
signal q_tmp: std_logic_vector (23 downto 0);
begin
process (oe,g)
begin
if oe='0' then
if g'event and g='1' then
else q_tmp<=q_tmp+1;
数字频率计——精选推荐
摘要数字频率计是一种基本的测量仪器。
它被广泛应用与航天、电子、测控等领域。
它的基本测量原理是，首先让被测信号与标准信号一起通过一个闸门，然后用计数器计数信号脉冲的个数，把标准时间内的计数的结果，用锁存器锁存起来，最后用显示译码器，把锁存的结果用LED数码显示管显示出来。
本文设计方案的基本思想是分为四部分电路来实现其功能，即整个数字频率计系统分为输入放大电路、时钟电路、控制电路和计数显示电路等几个单元，本方案要求被测输入信号频率范围自动计数清零，并以十进制形式显示。
在数字电路中，数字频率计属于时序电路，它主要由具有记忆功能的触发器构成。
在计算机及各种数字仪表中，都得到了广泛的应用。
在CMOS 电路系列产品中，数字频率计是用量最大、品种很多的产品，是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此，频率的测量就显得更为重要。
关键词测量仪器；频率计；闸门电路；放大与整形电路AbstractThe digital cymometer is one kind of basic metering equipment. It is widely applied and domains and so on astronautics, electron, observation. Its preliminary survey principle is, first lets measure that the signal and the standard signal through a strobe, then with the counter counting signal pulse's integer, standard time's in counting's result, save together with the latch lock, finally uses to demonstrate the decoder, saves the result the lock to demonstrate with the LED numerical code display tube. This article design proposal's basic philosophy is divides into four parts of electric circuits to realize its function, namely the entire digital frequency meter system divides into the input amplifying circuit, the clock circuit, the control circuit and the counting display circuit and so on several units, this plan request is measured the input signal frequency range manual cut measuring range, and by decimal base form demonstration.In the digital circuit, the digital cymometer belongs to the sequence circuit, it mainly by has the memory function trigger constitution. In the computer and each kind of digital instrument, obtained the widespread application. In the CMOS electric circuit serial products, the digital frequency meter is the amount used is biggest, variety many products, is the computer, the communication equipment, the audio frequency video frequency and so on scientific research realm of production essential metering equipment, and with many electricity parameter's survey plan, the measurement result has the very close relationship, therefore, the frequency survey appears more important.key word Metering equipment cymo meter gate circuit enlargement and waveshaping circuit目录摘要 (Ⅰ)Abstract (Ⅱ)目录 (Ⅲ)第1章绪论 (1)1.1 课题背景 (1)1.2 立题的目的及意义 (2)第2章电路方案设计 (3)2.1 技术指标与要求 (3)2.2方案设计 (3)2.3 设计原理介绍 (3)2.4 本章小结 (5)第3章单元电路设计 (6)3.1 时钟电路的工作原理及电路 (6)3.1.1 时钟电路的工作原理 (6)3.1.2 晶体振荡器电路 (6)3.1.3 分频电路 (7)3.2 输入放大整形电路 (10)3.3 四位计数显示电路 (12)3.4控制电路 (14)3.5本章小结 (14)第4章整机电路的工作原理 (15)4.1 整机电路原理图 (15)4.2 整机电路的工作原理 (16)4.3 本章小结 (16)第5章电路的组装与调试 (17)5.1 元器件的选择检测与鉴别方法 (17)5.2 电路的组装 (18)5.3 调试 (18)5.3.1 单元电路调试 (18)5.3.2 综合调试 (19)5.3.3 调试过程中出现的问题及解决方法 (19)5.4 本章小结 (20)结论 (21)致谢 (22)参考文献 (23)附录1 (24)附录2 (26)附录3 (29)附录 4 (30)第1章绪论现在，电子技术的发展非常迅速，高新技术日新月异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.引言: (2)1.1设计要求 (3)1.1.1基本要求 (3)1.1.2信号发生器方案设计 (3)2. 硬件电路的设计 (4)2.1频率计主控制器 (4)2.2键盘可以调节多种量模式 (5)2.3分频电路 (5)2.4波形产生电路，正弦波及方波 (6)3. 系统调试及性能分析 (6)3.1 硬件调试 (6)3.2 软件调试： (7)3.3 操作控制 (9)3.4 数据分析 (9)3.5 能达到的性能分析 (9)4. 总结 (10)4.1 改进之处 (10)4.1.1 硬件方面改进之处 (10)4.2总结体会 (10)5附件 (11)5.1程序 (11)自主函数发生器及简易数字频率计论文1.引言:世界正在向着数字化的方向飞速发展，而数字信号处理器在其中扮演着举足轻重的作用，本实验采用STC89C51，此芯片方便使用，易学易用，低成本，低功耗，强大的控制和信号处理能力比较突出，每个机器周期即达到1u秒，在一般实验上足够，且兼容多种语言C++,C语言及汇编等，是入门级学生的常用器材。
数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器，他的基本功能是测量正弦信号、方波信号、脉冲信号以及其他各种单位时间内变化的物理量，因此它的用途十分广泛；数字频率计是计算机、通讯设备、音频设备等科研生产领域不可缺少的测量仪器。
数字频率计的设计原理实际上是测量单位时间内的周期数。
这种方法免去了实测以前的预测，同时节省了划分频段的时间，克服了原来高频段采用测评模式的脉冲个数，此时我们称闸门时间为1秒。
在电子技术中，频率是最基本的参数之一，并且与许多电参量方案、测量结果有十分密切的关系，因此，频率的测量的重要手段之一。
电子计数器测频有两种方式：一是直接测量。
直接测量适合高频信号的频率测量，间接测评适用于低频信号的频率测量。
集成电路的类型很多，从大的方面可以分为模拟电路和数字集成电路2大类。
数字集成电路广泛用于计算机、控制与测量系统，以及其他电子设备中。
一般说来，数字系统中运行的电信号，其大小往往并不改变，但在实践分布上却有着严格的要求，这是数字电路的一个特点。
数字集成电路作为电子技术最重要的基础产品之一，已广泛的深入到各个应用领域。
本作品主要利用大学所学的数字电子基础相关知识以及模拟电子技术做成。
所用器件主要：石英振荡器，中规模集成电路，即用作分频的10分频的74LS90,74LS00,74LS00；用作信号发生器的芯片ICL8038，及各型号的电位器，电容。
关键词：数字频率计，石英振荡器，集成电路，液晶显示1.1设计要求1.1.1基本要求（1）频率测量a．测量范围信号：方波、正弦波；幅度：0.1V～5V；频率：10Hz～100KHzb．测量误差≤0.5%（2）周期测量a．测量范围信号：方波、正弦波；幅度：0.1V～5V；频率：10Hz～100KHzb．测量误差≤0.5%（3）脉冲宽度测量a．测量范围信号：脉冲波；幅度：0.5V～5V；脉冲宽度≥100μsb．测量误差≤1%（4）显示器十进制数字显示，对上述二种测量功能分别用不同颜色的发光二极管指示。
（5）自制一个测试信号发生器，可产生正弦波和方波，频率为10Hz～100KHz，方波占空比可在0～100%调节，幅度0～5VP-P可调。
1.1.2信号发生器方案设计实验中经常用到函数发生器来模拟一个数据，可以输出一个稳定精确的波形，本实验中，根据所学基本思路有两个。
第一个：可以通过555芯片产生一个方波，再通过一个滤波电路中把方波虑成正弦波，但是此方案有如下缺点;1.硬件电路复杂；2.暂态的时间常数不易调节；3.制作成本高；4.效果不好，高频阶段易失真；第二个：通过专用芯片ICL8038，直接产生正弦波及方波，还可产生三角波，非常方便，价格也适中，硬件电路简洁，效果明显，易于调频及占空比。
由于单片机采用的是12兆的晶振，且测量频率需要达到100K远远超过了单片机的反应时间，因此还需一个分频电路，可以轻松降低测量的需求。
2. 硬件电路的设计2.1频率计主控制器STC89C52是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的STC89C52是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
如图1所示图12.2键盘可以调节多种量模式图22.3分频电路分频电路主要有计数器74LS90,与非门74LS00,D触发器74LS74，三个芯片组成。
74LS90为10分频，由于没有与门，因此通过74LS00内部两个与非门的组合，产生一个与门。
如图3图32.4波形产生电路，正弦波及方波在2管脚产生一个正弦波，在9管脚产生一个方波，通过第8管脚连接一个电位器，可以调节正弦波和方波的频率，4,5管脚部分的电位器可以调节方波的占空比，通过电位器的调节，可以更方便的选择合适的波形进行测量！图43. 系统调试及性能分析3.1 硬件调试系统的调试主要以程序调试为主。
硬件调试首先检查焊接是否正确，然后可用万用表测试或通电检测。
软件调试可以先编写显示程序并进行硬件的正确性检测，然后分别进行主程序，计数子程序，频率范围选择子程序，计算频率子程序和显示数据刷新子程序等的编辑及调试。
本程序采用C语言编写，用keil编译器编程调试。
由于经验不足，在电路板的调试过程中，有以下改动：1 由于事先不知道老师那边有什么元器件，结果要用的某些器件根本没有，导致一开始的图纸不能使用，幸好更改图纸，最后做好了硬件。
2 由电解电容和电阻构成的上电复位电路，可能是电容值太小造成复位时间太短，导致上电后电路不能马上自动复位，然后更改电容大小，经测试，可以达到要求3 在电路调试的过程中发现三极管不工作，用万用表测其引脚，发现自己把C和E 的引脚弄错了，于是割线重连。
4 在波形调试中，经常碰到失真现象，虽然经过仿真可以使用，但是毕竟现实跟理想是有差距的，多次修改阻值及电容的值，才勉强获得需要的波形。
5 在连线中，经常有坏掉的杜邦线，由于模块化，需要做最后的组合，多次碰到杜邦线断掉的现象，用万用表检测后排除故障。
3.2 软件调试：本系统基于STC89C58单片机，通过液晶屏1602实时显示，是一个多测频方式可拓展按键功能操作系统。
软件代码均采用C语言编写，部分程序可裁剪嵌入使用。
系统总流程图，如图5：系统启动初始化按键检测计数式频率检测周期检测脉宽检测按键2按键1按键3实时显示频率实时显示周期实时显示脉宽图5计数式频率检测采用T0定时器定时一秒，同时T1计数器对外部输入信号下降沿计数检测输入方波获取该频率下n 个下降沿即为该输入信号频率。
周期检测类似上述方式采用T1计数器对外部输入信号下降沿计数检测输入方波获取该频率下100个下降沿所需时间t （T0定时器溢出自动复位），即输入信号周期T=t/100。
脉宽检测采取计数器T1对外部输入信号下降沿计数，同时T0开启外部中断可控计时形式（GATA=1），输入信号同时与中断INX0和T1连接，只有当输入信号为高电平是T0方可计时。
按键程序流程图，如图6： 按键检测程序调用P1.X 依次置高电平（X=0~3）按键处理按键编号=4*X+Y-4判断P1.4~P1.7是否有低电平(P1.Y)是返回程序调动X<3否X=3图63.3 操作控制在测量显示部分，通过16矩阵的按键，可以选择计算模式，本次采用自定义模式1，按下第一个按键，在液晶显示上，清楚显示周期及频率，并通过红绿LED灯显示正弦波或者方波。
在波形产生部分，通过已设置好的电位器分别调节频率，占空比，幅值，并通过电容的选择，产生不同倍值的频率（10倍）。
3.4 数据分析如表1函数发生器15.5 20.3 300.4 400.3 500.5 800.8 1000.3（HZ）测试频率15.5 20.4 300.2 400.0 500.1 900.2 1000.7函数发生器10.0 20.7 30.5 40.6 50.2 80.7 100.0 （KHZ）测试频率10.1 20.9 30.8 40.7 50.7 80.4 99.6表13.5 能达到的性能分析（1）频率测量a．测量范围信号：方波、正弦波；幅度：0.1V～5V；频率：10Hz～100KHzb．测量误差≤0.5%（2）周期测量a．测量范围信号：方波、正弦波；幅度：0.1V～5V；频率：10Hz～100KHzb．测量误差≤0.5%（3）脉冲宽度测量a．测量范围信号：脉冲波；幅度：0.5V～5V；脉冲宽度≥100μsb．测量误差≤1%（4）显示器十进制数字显示，对上述二种测量功能分别用不同颜色的发光二极管指示。
（5）自制一个测试信号发生器，可产生正弦波和方波，频率为10Hz～100KHz，方波占空比可在0～100%调节，幅度0～5VP-P可调。
4. 总结4.1 改进之处在整个设计的过程中，碰到了很多问题。
另外在软件反复地调试过程中，对自己编程的技能有了很大的提高。
但由于时间和人力的限制，该设计方案比较简易，功能方面也还不够完善。
因此在现有的基础上，还可以进行以下方面的改进：4.1.1 硬件方面改进之处可用大液晶显示，多通道测量，对两个进行数据测量时可以有一定的比较性，在技术上还是一定的难度，应多学习，提高自己的能力！选择16位或者更高位的单片机，可以完完成更高频率测量及减少误差。
软件方面的改进之处在单片机检测信号上采用的是定时计数方式与定数计时方式测量信号频率、周期、脉宽。
定时计数方式简单稳定，但定数计时方式容易导致在输入信号停止输入时存在死循环（已经过改良加入时间参数控制一定时间能无信号输入跳出循环）。
虽然目前有些功能和性能还有待于进一步的完善和求精，但系统具有很好的可维护性和可扩展性。
随着时间的推移和软件设计工具、支撑环境的不断发展，系统性能也会随之进一步加强和完善，最终达到一个较理想的水平。
4.2总结体会在短暂的两个星期前，我们体验完大学以来第一次课程设计。
紧接着是我们的下一个任务——校选赛，我们小组3人各自分配好任务，在组长陈海平的分配下，杨帅负责电路图设计，潘李勇编写软件程序并协助组长完成电路板的硬件焊接。
设计过程中，我们更深层此接触到了以前在理论课程中所学到的专业知识，例如：单片机的定时计数器及中断的互相配合、各管脚引线电路的设计。
这次校选赛即将结束，虽然我们不一定获奖，但它留给我们的是那份感受——有时间带来的紧张、有进度不前带来的困惑更多的是实验室里的种种让我们更珍惜身边每个一起努力的同伴。
从查资料找合适的方案和电路开始，找元件焊接，调试程序，仿真，烧录程序每个环节都在磨练着我们。
