北京科技大学环境工程7(课堂PPT)

进水
空气管 出水
搅拌叶轮
泡沫 出口
泡沫槽
刮渣机 返回目录
16
7．2气泡的产生方法
• 气浮过程包括气泡(bubble)的产生、气泡 与颗粒的附着及上浮分离等连续步骤。
• 产生数量和尺寸合适的气泡是气浮过程 实现的重要条件。
• 废水处理中采用的气浮法，按水中气泡 产生的方法可分为溶气法(dissolved air flotation,DAF)、布气法(diffused air flotation)和电解法(electrolyzed flotation) 三类。
5
7．1气浮池（flotation cell)
• 气浮池是气浮过程的主要设备，它的作 用是当废水从减压阀流入水池后，由于 压力减至常压，使溶解于废水中的空气 以微小气泡形式逸出。气泡在上升过程 中吸附乳化油和细小悬浮颗粒，上浮至 水面形成浮渣，由刮渣机除去。
• 浮选池的种类较多，介绍平流式、竖 流式、斜板式和叶轮式四种
3
气浮过程示意图
含悬 浮物 的废
水
空气
气泡在上 升的过程 中吸附固 气泡在
体颗粒 水的表 面形成 三相泡 沫层
空气 所产 生的 气泡
空气
以适当方式 收集泡沫层， 完成悬浮物 的去除，也 可使悬浮物 得到富集， 为回收创造
条件
气浮后的 水变清
4
第7章 气 浮 的主要内容
7.1 气浮所用的设备 放映 7.2 气浮所需气泡的产生方式 链接 7.3 气浮的原理 链接 7.4 气浮的工艺流程 链接 7.5 气浮的特点和应用 链接
• 压缩空气通过具有细孔隙的扩散板或微 孔管，使空气以细小气泡的形式进入水 中，进行气浮过程L。
水泵吸 水管
溶气水 去浮选
进
水
水
泵ห้องสมุดไป่ตู้
池
28
射流器构造示意图
喷嘴
吸气管 吸入室
喉管段
渐缩段
扩散段
•由喷嘴射出的高速废水使吸入室形成负压，并从 吸气管吸入空气，在水气混合体进入喉管段后进行 激烈的能量交换，然后进入扩压段(扩散段)，动能 转化为势能，进一步压缩气泡，增大了空气在水中 的溶解度。
29
(3)扩散板曝气气浮
17
7．2．1溶气法
• 定义：溶气法是使空气在一定压力的作用下溶解于 水中，并达到过饱和状态，然后再突然使废水减到 常压，这时溶解于水中的空气便以微小气泡的形式 从水中逸出，以进行浮选过程的方法。
• 分类：根据气泡在水中析出时的所处压力的不同， 溶气浮选又可分为:加压溶气浮选和溶气真空浮选 两种类型。
出水
进水
进水
电机
出水
放空 （a）纵隔板式
进水
放空
(b)花板式
(c)横隔板式
出水
进水
(e)涡轮式
(d)填充式
23
24
减压阀：
• 减压阀的作用是保持溶气罐出口处 的压力恒定，从而可以控制出罐后 气泡的粒径和数量。
• 也可用低压溶气释放器来代替减压 阀，溶气水流经释放器时，由于形 成强烈的搅动和涡流，便产生微细 气泡。
25
7．2．2布气气浮法
• 布气浮选是利用机械剪切力，将混合于水中的 空气粉碎成细小的气泡，以进行浮选的方法。
• 按粉碎气泡方法的不同，布气气浮又分为四种： 水泵水管吸气浮选 射流浮选 扩散曝气浮选 叶轮气浮
26
（1）水泵吸水管吸入空气气浮
• 这是最原始的也是最简单的一种气浮方法。 • 这种方法的优点是设备简单，其缺点主要是
• 溶气罐（air receiver)的作用是在一定的 压力(一般0.2 ～ 0.6MPa)下，保证空气能 充分地溶于废水中，并使水、气良好混 合。
• 混合时间一般为1～3min，混合时间与进 气方式有关:
• 即泵前进气混合时间可短些; • 泵后进气混合时间要长些。
22
溶气罐形式
进水
出水 出水
多余空气放空
6
平流式气浮池
集油槽 刮油机
污油管
出水管 排空管
进水管，进入的是气 泡和水的混合物7
8
9
集油槽
刮油机 蒸汽 加热
10
竖流式气浮池
溶气罐
浮渣排 出口
进水管
水射器
刮油机
出水管
沉渣槽
沉渣排 出管
11
12
13
刮渣板
浮渣槽
浮渣
14
斜板式气浮池
刮渣机
混合液入口 斜板
浮渣浓 缩室
出水管
池体
15
叶轮气浮设备构造示意图
由于水泵工作特性的限制，吸入的空气量不 能过多，一般不大于吸水体积的10％，否则 将破坏水泵吸水管的负压工作。
• 此外，气泡在水泵内破碎的不够完全，粒径 大，因此，气浮效果不好。
• 这种方法用于处理通过除油池后的石油废水， 除油效率一般在50％～65％
27
水泵压 水管
（2）射流气浮
水射器 空 气
• 这是采用以水带气 射流器向废水中混 入空气进行气浮的 方法。

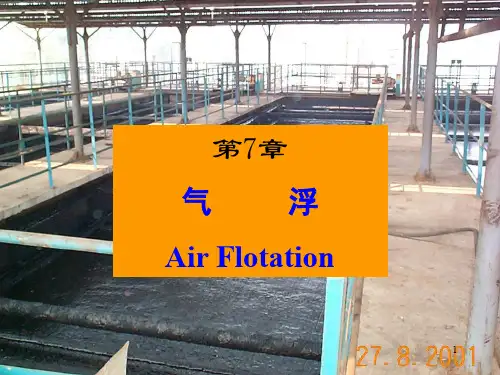

第7章 气浮 Air Flotation
1
本章要回答的问题：
• 什么是气浮？ • 比水密度大的物质能上浮吗？如何实现？ • 气浮在水处理中的作用是什么？ • 气浮在实际水处理中是如何应用的？ • 气浮的工艺有几种？气浮池的结构是怎
样的？为什么？•••••
• 学完本章你会了解更多的知识！
2
气浮
• 气浮是利用废水中的颗粒的疏水性， 通过在气浮池中向废水中通入一定 尺寸的气泡，使废水中的污染物吸 附在气泡上，随气泡的上浮，污染 物也随之浮到水面上而形成由气泡、 水和污染物形成的三相泡沫层（浮 渣），收集泡沫层即可把污染物与 水分离。
池
空 气
水 泵
水泵压 水管
溶 气 罐
溶气水 去浮选
19
特点：
• 比较简便，水气混合
均匀，
水射器
• 但水泵必须采用自吸
式进水，而且要保持
1 m以上的水头。
• 最大吸气量不能大于 水泵吸水量的10％，
水泵吸 水管
否则，水泵工作不稳 定，会产生气蚀现象。 进
水
池
空 气
水 泵
水泵压 水管
溶 气 罐
溶气水 去浮选
20
• 泵后进气：一般是在 压水管上通入压缩空 气。
空气压 缩机
• 这种方法使水泵工作 稳定，而且不必要求
在正压下工作。
• 但需要由空气压缩机 供给空气，为了保证
水泵吸 水管
良好的溶气效果，溶
气罐的容积也比较大，
进
水
一般需采用较复杂的
水
泵
填充式溶气罐。
池
水泵压 水管
溶 气 罐
溶气水 去浮选
21
溶气罐：
• 加压溶气法需要有空气压缩机、溶气罐、减压阀或 溶气释放器、水泵。
• 按空气与水混合的位置又分为泵前进气与泵后进气 两种。
18
• 泵前进气：这是由
水泵压水管中引出 水射器
一支管，在支管上
按装水力喷射器，
由于水喷射时产生
负压，将空气吸入， 水泵吸 与废水混合后，经 水管
吸水管、水泵送入
溶气罐。
进
水
