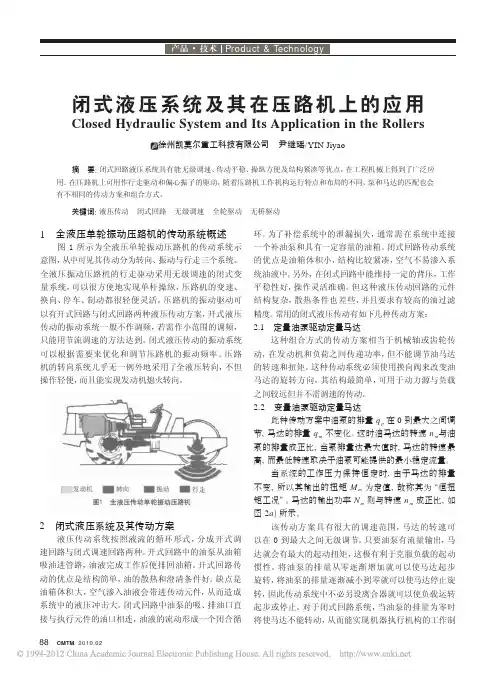

闭式液压系统及其在压路机上的应用
此种传动方案中油泵的排量 q p 在 0 到最大之间调 节,马达的排量 q m 不变化。这时油马达的转速 n m与油 泵的排量成正比,当泵排量达最大值时,马达的转速最 高,而最低转速取决于油泵可能提供的最小稳定流量。
此组合综合了上述两种变量调速系统的全部技术 性能方面之优点,可以很方便地实现执行机构起动、变
速、换向及停车制动,其调速范围更大,并且具有低速恒 扭矩和高速恒功率的调速特性。
这一传动方案的调速过程通常分为两个阶段进行。 在第一阶段开始时,先将油马达的排量固定在最大值, 调节油泵的排量从零逐渐调到最大值,此过程中马达的 转速从零逐渐升高到第一阶段的最大值;然后开始第二 阶段的调速,此时油泵保持其最大排量不变,调节马达 的 排量 从 最 大 逐 渐 调到 最小 值,马达的转 速 则从 第一 阶段的最大值逐渐升高到第二阶段的最大值。从上述两 个调速阶段可以看出,低速至中速之间用变量泵调速, 中速至高速之间用变量马达调速,故其调速范围甚广, 其输出特性曲线见图 2c 所示。
每一闭式回路液压系统都由供油路、主油路两个部 分组成,现作如下分析。 3.1 供油泵的任务
供油油路由与主泵 2 安装在一起的供油泵3和换向 阀1、单向阀 8(两个)、供油溢流阀 4 组成,作集成化安 装。其中供油泵的任务是:
(1)不断地向闭式驱动油路供给足够的油,以补偿 系统中各元件的渗漏损失,保证液压系统的正常工作;
若将换向阀手柄扳到中位,油泵伺服缸中的油液泄 空,变量泵的斜盘恢复到零位,油泵就不再排油。此时 梭阀两端的控制油压平衡而也处中位,切断了通往油箱 的油路,闭路液压系统即产生制动。这时供油泵的排油 将通过溢流阀4排回油箱。
开式液压系统与闭式液压系统区别与优缺点(转载)
开式液压系统与闭式液压系统区别及优缺点开式系统开式系统是指液压泵1从油箱5吸油,通过换向阀2给液压缸3(或液压马达)供油以驱动工作机构,液压缸3(或液压马达)的回油再经换向阀回油箱。
在泵出口处装溢流阀4。
这种系统结构较为简单。
由于系统工作完的油液回油箱,因此可以发挥油箱的散热、沉淀杂质的作用。
但因油液常与空气接触,使空气易于渗入系统,导致路上需设置背压阀,这将引起附加的能量损失,使油温升高。
在开式系统中,采用的液压泵为定量泵或单向变量泵,考虑到泵的自吸能力和避免产生吸空现象,对自吸能力差的液压泵,通常将其工作转速限制在额定转速的75%以内,或增设一个辅助泵进行灌注。
工作机构的换向则借助于换向阀。
换向阀换向时,除了产生液压冲击外,运动部件的惯性能将转变为热能,而使液压油的温度升高。
但由于开式系统结构简单,仍被大多数起重机所采用。
闭式系统在闭式系统中,液压泵的进油管直接与执行元件的回油管相连,工作液体在系统的管路中进行封闭循环。
闭式系统结构较为紧凑,不口空气接触机会较少,空气不易渗入系统,故传动的平稳性好。
工作机构的变速和换向靠调节泵或马达的变量机构实现,避免了在开式系统换向过程中所出现的液压冲击和能量损失。
但闭式系统较开式系统复杂,由于闭式系统工作完的油液不回油箱,油液的散热和过滤的条件较开式系统差。
为了补偿系统中的泄漏,通常需要一个小容量的补液泵进行补油和散热,因此这种系统实际上是一个半闭式系统。
一般情况下,闭式系统中的执行元件若采用双作用单活塞杆液压缸时,由于大小腔流量不等,在工作过程中,会使功率利用率下降。
所以闭式系统中的执行元件一般为液压马达。
工程机械液压传动系统,有开式系统和闭式系统,国内小吨位汽车起重机通常采取具有换向阀把持的开式系统,实现履行机构正、反方向活动及制动的请求。
中、大吨位起重机大多采用闭式系统,闭式系统采取双向变量液压泵,通过泵的变量转变主油路中液压油的流量和方向,来实现履行机构的变速和换向,这种节制方法,可以充足体现液压传动的长处。
