CA6140型普通车床的认识
CA6140

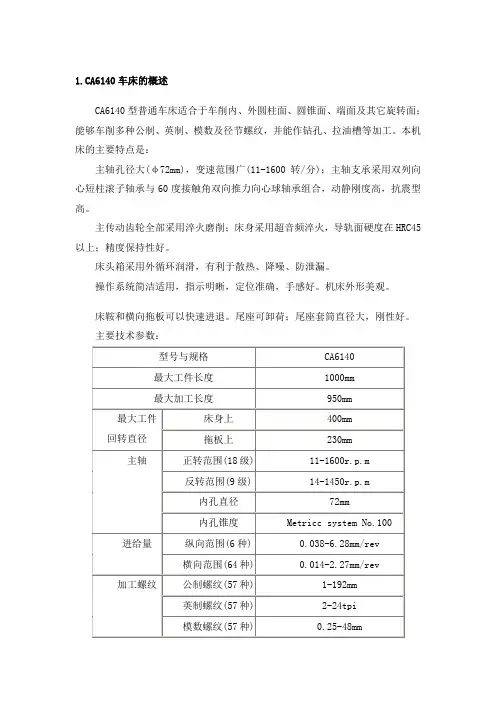

1.CA6140车床的概述CA6140型普通车床适合于车削内、外圆柱面、圆锥面、端面及其它旋转面；能够车削多种公制、英制、模数及径节螺纹，并能作钻孔、拉油槽等加工。
本机床的主要特点是：主轴孔径大(φ72mm)，变速范围广(11-1600转/分)；主轴支承采用双列向心短柱滚子轴承与60度接触角双向推力向心球轴承组合，动静刚度高，抗震型高。
主传动齿轮全部采用淬火磨削；床身采用超音频淬火，导轨面硬度在HRC45以上；精度保持性好。
床头箱采用外循环润滑，有利于散热、降噪、防泄漏。
操作系统简洁适用，指示明晰，定位准确，手感好。
机床外形美观。
床鞍和横向拖板可以快速进退。
尾座可卸荷；尾座套筒直径大，刚性好。
主要技术参数：型号与规格CA6140最大工件长度1000mm最大加工长度950mm最大工件回转直径床身上400mm 拖板上230mm主轴正转范围(18级) 11-1600r.p.m反转范围(9级) 14-1450r.p.m内孔直径72mm内孔锥度Metricc system No.100 进给量纵向范围(6种) 0.038-6.28mm/rev横向范围(64种) 0.014-2.27mm/rev加工螺纹公制螺纹(57种) 1-192mm英制螺纹(57种) 2-24tpi模数螺纹(57种) 0.25-48mm径节螺纹(57种) 1-96DP床鞍刀架横向最大行程260mm小刀架最大行程130mm25*25mm刀杆尺寸(宽*高)纵向快移速度 4.4m/min横向快移速度 1.6m/min尾座套筒最大行程150mm内孔锥度Morse No.5套筒直径80mm电动机主电机功率Y123M-4 7.5KWAOS 5634 0.25KW快速移动电机功率冷却泵电机功率AB-25 0.09KW 外形尺寸长2620mm 3120mm宽1050mm 1050mm高1250mm 1250mm 机床重量净重2180mm 2380mm毛重2680mm 2880mm2.CA6140车床控制原理电路图概述及原理分析CA6140车床控制电路原理图如图3-1所示。
认识CA6140A普通
8、床腿
普通车 床的床 腿有固 定的作 用。
9、进给箱
它固定在床 身的左前侧、 主轴箱的底 部。其功能 是改变被加 工螺纹的螺 距或机动进 给的进给量。
普通车床的使用范围
在机械加工车间中，车床占机床总数的一 半左右（车床的使用范围） 车床的加工范围很广，主要加工回转体零 件，其中包括外圆，端面，内圆和锥面， 螺纹等。
小结
本节主要学习的CA6140A普通车床的 代号表示和基本组件的名称和作用， 希望同学们都能熟记机床每一部分的 名称和作用。
课后作业
看CA6140A图说出是机床那部 分？
加工。
6、床身
床身固定在左床 腿和右床腿上。 床身是机床的基 本支撑件。在床 身上安装着机床 的各个主要部件， 工作时床身使它 们保持准确的相
对位置。
7、溜板箱
它固定在刀架部 件的底部，可带 动刀架一起做纵 向、横向进给、 快速移动或螺纹 加工。在溜板箱 上装有各种操作 手柄及按钮，工 作时工人可以方 便地操作机床。
CA6140A是机床的 型号
机床代号CA6140A的含义：
C A 6 1 40 A
第一次重大改进
大回转直径400MM
基本型车床 卧式
结构特性代号
机床类别代号：车 床
同样机床代号CA6140B的含义：
C A 6 1 40 B
第二次重大改进
大回转直径400MM
基本型车床 卧式
结构特性代号
机床类别代号：车 床
端面。
3、丝杠
把走刀箱的 动力传递给 溜板箱的传 动部件，丝 杠控制螺纹 加工时的进 给，丝杠的 进度要高。
4、刀架
它位于床身的 中部，并可沿 床身上的刀架 轨道做纵向移 动。刀架部件 位于床鞍上， 其功能是装夹 车刀，并使车 刀做纵向、横 向或斜向运动。
任务1认识CA6140型车床的结构

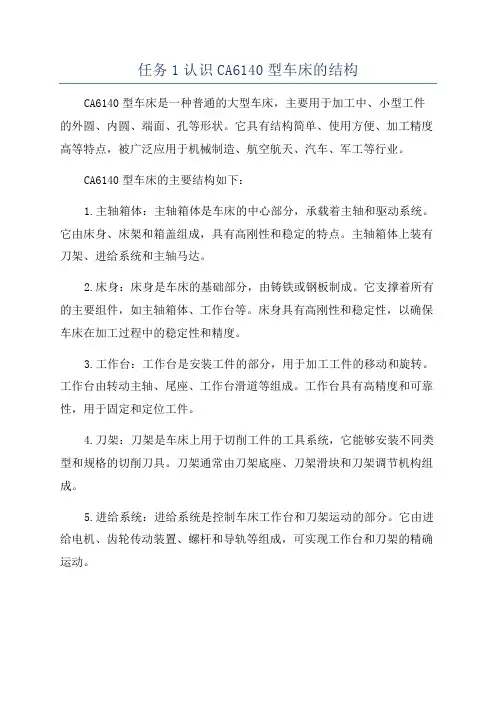

任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床，主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。
它具有结构简单、使用方便、加工精度高等特点，被广泛应用于机械制造、航空航天、汽车、军工等行业。
CA6140型车床的主要结构如下：1.主轴箱体：主轴箱体是车床的中心部分，承载着主轴和驱动系统。
它由床身、床架和箱盖组成，具有高刚性和稳定的特点。
主轴箱体上装有刀架、进给系统和主轴马达。
2.床身：床身是车床的基础部分，由铸铁或钢板制成。
它支撑着所有的主要组件，如主轴箱体、工作台等。
床身具有高刚性和稳定性，以确保车床在加工过程中的稳定性和精度。
3.工作台：工作台是安装工件的部分，用于加工工件的移动和旋转。
工作台由转动主轴、尾座、工作台滑道等组成。
工作台具有高精度和可靠性，用于固定和定位工件。
4.刀架：刀架是车床上用于切削工件的工具系统，它能够安装不同类型和规格的切削刀具。
刀架通常由刀架底座、刀架滑块和刀架调节机构组成。
5.进给系统：进给系统是控制车床工作台和刀架运动的部分。
它由进给电机、齿轮传动装置、螺杆和导轨等组成，可实现工作台和刀架的精确运动。
6.冷却液系统：冷却液系统用于冷却和润滑工件和切削刀具，以减少摩擦和热量，提高加工质量和寿命。
冷却液系统通常由水箱、泵和喷嘴组成。
7.控制系统：控制系统是用于操控车床运行的部分，通常由数控系统或手动控制系统组成。
数控系统能够通过计算机程序来控制车床的运动和加工过程，实现自动化生产。
CA6140型车床的结构简单、使用方便、加工精度高，能够满足各种工件的加工需求。
它广泛应用于各个行业，如机械制造、航空航天、汽车和军工等。
在实际应用中，必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液，以保证加工质量和效率。
同时，对于数控系统的操作和维护要求也需要严格遵守，以确保车床的正常运行和加工精度。

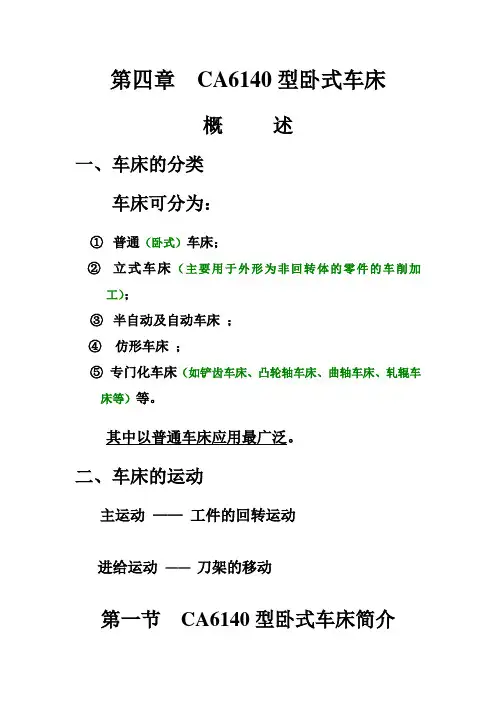

第四章 CA6140型卧式车床
第四章CA6140型卧式车床概述一、车床的分类车床可分为：①普通（卧式）车床；②立式车床（主要用于外形为非回转体的零件的车削加工）；③半自动及自动车床；④仿形车床；⑤专门化车床（如铲齿车床、凸轮轴车床、曲轴车床、轧辊车床等）等。
其中以普通车床应用最广泛。
二、车床的运动主运动——工件的回转运动进给运动——刀架的移动第一节CA6140型卧式车床简介一、工艺范围普通车床的工艺范围很广，它可以车削：内、外圆柱面、圆锥面、成形回转面、环行槽，以及车削端面和各种螺纹，还可以进行钻孔、扩孔、攻丝、套丝和滚花等工作。
二、组成(图4-1)三、主要技术参数40 —最大工件回转直径400mm见书P.72 。
（[注]主轴内孔直径50mm；最大棒料直径48mm）第二节CA6140型卧式车床传动系统图1．传动系统图——用简化符号将动力源、执行件以及所有的传动元件以展开图的形式绘制的平面图。
（见图4-2）2．展开图——（1）由于传动系统图是平面图，有些元件可能被遮挡住，所以要利用展开图。
（2）展开图的轴向反映了各元件真实的相对位置关系。
（3）展开图的径向：①相啮合齿轮所在两轴反映真实的相对位置关系②其余则不能反映真实的相对位置关系3．根据图4-2认识有关的符号及含义①电动机（动力源）②主轴（执行件）③刀架（执行件）⑤齿轮传动⑥ 轴（Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、……）（轴号在图中必须标出） ⑦ 蜗杆传动⑧ 挂轮（交换齿轮）⑨ 换向机构 （参考 图4-3 ）⑩ 轴承⑾ 离合器（M 1、M 2、M 3、……）（注意离合器的位置及用途）4．分析传动系统图的步骤（以每条传动链看）a ）找两端，连中间；b ）确定计算位移；c ）写出传动路线表达式；d ）写出运动平衡式（或还需化简成“换置公式”）。
[注]i1u一、主 传 动（主运动传动链）1．两端件及计算位移电动机主轴（n电= 1450 r / min）（n z）2．传动方式及传动路线表达式（1）传动方式①定比传动—带传动a）降速b）柔性传动（减振、吸振）c）可较远距离传递②双向片式摩擦离合器可在电机不停机状态下，使主轴：a）正转（并与换向机构配合）b）反转c）停止转动③背轮机构（ⅢⅤ）可合理利用径向空间（注意：图中Ⅲ轴与Ⅴ轴同轴线）④高速分支利用M2，使Ⅲ轴的运动直接传到Ⅵ轴（主轴）⑤斜齿轮副Ⅴ—Ⅵ之间用了一对斜齿轮传动（定比传动），目的一是使传动平稳；二是在低速时，可比直齿轮传动受力大。
CA6140车床结构的认识
CA6140车床结构的认识主轴箱机床主轴箱是一个比较复杂的传动件.表达主轴箱各传动件的结构和装配关系时常用展开图.展开图基本上是按各传动链传递运动的先后顺序,沿轴心线剖开,并展开在一个平面上的装配图(如图1) ：图11——花键套；2——带轮；3——法兰；4——箱体；5——钢球；6——齿轮；7——销；8、9——螺母；10——齿轮；11——滑套；12——元宝销；13——制动盘；14——制动带；15——齿条；16——拉杆；17——拨叉；18——齿扇；19——圆键CA6140型车床主轴箱展开图该图是沿轴I V一I一I I一III(V)一VI一XI一X的轴线剖切面展开的。
展开图把立体展开在一个平面上，因而其中有些轴之间的距离拉开了。
如轴IV画得III与轴V较远，因而使原来相互啮合的齿轮副分开了。
读展开图时，首先应弄清楚传动关系。
1. 卸荷带轮电动机经皮带将运动传至轴I 左端的带轮2（见图1的左上部分）。
带轮2与花键套1用螺钉连接成一体，支承在法兰3内的两个深沟球轴承上。
法兰3固定在主轴箱体4上，这样带轮2可通过花键1带动轴I旋转，皮带的拉力则经轴承和法兰3传至箱体4。
轴I 的花键部分只传递转距，从而可避免因皮带拉力而使轴I产生弯曲变形。
这种带轮是卸荷的（既把径向载荷卸给箱体）。
2. 双向多片摩擦离合器、制动及其操纵机构双向多片摩擦离合器装在轴上。
原理图如图2：图21——齿轮；2——内摩擦片；3——外摩擦片；4——止推片；5——销；6——调节螺母；7——压块；8——齿轮；9——拉杆；10——滑套；1 1——元宝销；12——螺钉；13——弹簧；14——杠杆；15——制动带；16——制动盘；17——齿条轴；18——齿扇；19——曲柄；20——轴；21——手柄；22——轴；23——销双向摩擦离合器、制动器及其操纵机构双向多片摩擦离合器装在轴上。
c6140车床简介
机械制造基础结课论文学号：姓名：专机械工程及自动化业：系机械电子工程别：指导教师：二○一二年十二月内容提要此文章的主题为CA6140车床。
全部内容共分15节，内容包括CA6140车床的概述、型号含义、主要结构、各部分作用、车刀的种类、车削加工的主要工艺类型、车刀的组成及结构形式、刀具角度选择、主要运动形式及控制要求、操作注意事项、装夹车刀几个注意事项、如何调整刀尖高度、工件装夹的注意事项、完毕取下工件，由于c6140车床在实际加工中有广泛的应用通过对机床各个方面的了解，有利于我们正确的操作机床，正确的使用机床参数，以及保证自身安全，通过对c6140机床的了解，有利于我们刚好的了解同一类车床的组成及操作。
1简介车削加工是机械加工中应用最广泛的一种加工方法。
车削加工的主运动是工件的旋转，进给运动是刀具做纵向或横向的直线运动或曲线运动，它的加工特点是车削回转件的表面。
CA6140型普通车床目前多用于现代化大中型制造业的成批生产车间，更多应用于生产线上。
其有较好的生产率和一定的使用性能，可很方便地车削常用的公制螺纹。
此外，其比万能型车床有较好的刚度和抗振性，能适应现代刀具发展的高速切削和强力切削。
同时，该机床还结构简单，便于工人操作，另外又可在其上方便地安装附件或自动化装置，从而实现自动或半自动车削。
作为反映机床加工能力特性地主参数，其又影响着机床主要零部件的尺寸，CA6140型普通卧式车床的主参数为D系列的400mm；在主运动传动链中，主轴可获得24级正转转速，加工工件最大回转直径为400mm，正转转速范围：10~1400r/min ，即最小切削转速为10r/min, 最大切削转速为1400r/min ;反转可获得12级转速，范围：14~1580r/min 。
确定极限转速：max min 1400/min14 10/minn n rRn r===根据我国目前机械行业的设计经验，且考虑传动系统的紧凑性，CA6140普通车床采用公比为1.26的数列；2 CA6140型普通车床的主要技术性能床身上最大回转直径 D=400（mm）最大工件长度 750、1000、1500、2000（mm）最大车削长度 650、900、1400、1900（mm）刀架上最大工件回转直径1D=210（mm）主轴中心至床身平面导轨距离（中心高） H=205（mm）装刀基面至主轴中心距离h 28mm主轴头号 6号主轴孔内径 48（mm）主轴孔前端锥度莫氏5号主轴转速正转Z=24级 n=10 ~ 1400（r/min）反转Z'=12级n'=14~1580（r/min）尾座顶尖套锥孔莫氏 5号进给量纵向及横向各64级S纵=0.028~6.33（mm/r）纵向进给量S横=0.5S纵横向进给量溜板及刀架纵向快移速度V快=4（m/min）车削螺纹范围公制螺纹 44种 S=1~192（mm）英制螺纹 20种 a=2~24 （牙/英寸）模数螺纹 39种 m=0.25~48（mm）D=1~96（牙/英寸）径节螺纹 37种p主电动机 7.5kw/1450(r/min)挂轮箱中的配换齿轮和进给箱中的变速机构，可以改变被加工螺纹的种类和导程以及普通机床车削时进给量的大小。
ca6140车床
本机床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔，铰孔和拉油槽等工作。
结构特点：1、床身宽于一般车床，具有较高的刚度，导轨面经中频淬火，经久耐用。
2、机床操作灵便集中，溜板设有快移机构。
采用单手柄形象化操作，宜人性好。
3、机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高速切削。
主轴孔径大，可选用附件齐全。
技术参数项目单位规格床身上最大回转直径mm 400刀架上回转直径mm 210二顶尖间距离mm 1000主轴通孔直径mm 52；76；80主轴头形式—A6；C8；D8床身导轨宽度mm 400床身导轨硬度RC 52主轴转速范围（24） r/min 10-1400进给量范围（标准）mm/r 0.08-1.59进给量范围（细进给）mm/r 0.028-0.054进给量范围（加大进给）mm/r 1.71-6.33加工公制螺纹范围（44种）mm 1-192加工英制螺纹范围（20种）tpi 24-2加工模数螺纹范围（39种）mm 0.25-48加工径节螺纹范围（37种）DP 96-1主电机功率Kw 7.5机床净重Kg 2070机床轮廓尺寸（长×宽×高）mm 2668×1000×1267机床包装尺寸（长×宽×高）mm 2800×1260×1760C6140型卧式车床主要组成部分的作用1挂轮箱2主轴箱3刀架4溜板箱5尾座6床身导轨7后床脚8丝杆9光杆10操纵杆11前床脚12进给箱1、主轴箱支撑主轴并带动工件作回转运动。
箱内装有齿轮、轴等零件，组成变速传动机构，变换箱外手柄位置，可使主轴得到多种不同的转速。
2、进给箱是进给传动系统的变速机构。
它把交换齿轮箱传递来的运动，经过变速后传递给丝杆，以实现各种螺纹的车削或机动进给。
3、交换齿轮箱用来将主轴的回转运动传递到进给箱。
更换箱内的齿轮，配合进给箱变速机构，可以得到车削各种螺距的螺纹的进给运动；并满足车削时对不同纵、横向进给量的需求。
认识CA6140A普通
第二节认识CA6140A普通车床
下面这张图熟悉吗？
这就是我们实训室的那个普通车床，也是我们这学期要学习的车床
2、光杠
把走刀箱的 动力传递给 溜板箱的传 动部件，光 杠控制自动 进给，传动 比丝杠复杂， 可以自动进 给车外圆，
端面。
3、丝杠
把走刀箱的 动力传递给 溜板箱的传 动部件，丝 杠控制螺纹 加工时的进 给，丝杠的 进度要高。
4、刀架
它位于床身的 中部，并可沿 床身上的刀架 轨道做纵向移 动。刀架部件 位于床鞍上， 其功能是装夹 车刀，并使车 刀做纵向、横 向或斜向运动。
5尾座
它位于床身的 尾座轨道上， 并可沿导轨纵 向调整位置。 尾座的功能是 用后顶尖支撑 工件。在尾座 上还可以安装 钻头等加工刀 具，以进行孔
加工。
6、床身
床身固定在左床 腿和右床腿上。 床身是机床的基 本支撑件。在床 身上安装着机床 的各个主要部件， 工作时床身使它 们保持准确的相
对位置。
7、溜板箱
CA6140是一种在原 C620型普通机床基础上
加以改进而来的卧式车 床，CA6140A有是在
CA6140的基础上改造的 来的。
下面我们学习我们实训室的车床
沈阳第一机床厂是机床的制 造厂
CA6140A是机床的 型号
机床代号CA6140A的含义：
C A 6 1 40 A
第一次重大改进
大回转直径400MM
看CA6140A图说出是机床那部 分？
c6140车床简介
机械制造基础结课论文学号：09130193姓名：尹宝辉专业：机械工程及自动化系别：机械电子工程指导教师：李连进二○一二年十二月内容提要此文章的主题为CA6140车床。
全部内容共分15节，内容包括CA6140车床的概述、型号含义、主要结构、各部分作用、车刀的种类、车削加工的主要工艺类型、车刀的组成及结构形式、刀具角度选择、主要运动形式及控制要求、操作注意事项、装夹车刀几个注意事项、如何调整刀尖高度、工件装夹的注意事项、完毕取下工件，由于c6140车床在实际加工中有广泛的应用通过对机床各个方面的了解，有利于我们正确的操作机床，正确的使用机床参数，以及保证自身安全，通过对c6140机床的了解，有利于我们刚好的了解同一类车床的组成及操作。
1简介车削加工是机械加工中应用最广泛的一种加工方法。
车削加工的主运动是工件的旋转，进给运动是刀具做纵向或横向的直线运动或曲线运动，它的加工特点是车削回转件的表面。
CA6140型普通车床目前多用于现代化大中型制造业的成批生产车间，更多应用于生产线上。
其有较好的生产率和一定的使用性能，可很方便地车削常用的公制螺纹。
此外，其比万能型车床有较好的刚度和抗振性，能适应现代刀具发展的高速切削和强力切削。
同时，该机床还结构简单，便于工人操作，另外又可在其上方便地安装附件或自动化装置，从而实现自动或半自动车削。
作为反映机床加工能力特性地主参数，其又影响着机床主要零部件的尺寸，CA6140型普通卧式车床的主参数为D系列的400mm；在主运动传动链中，主轴可获得24级正转转速，加工工件最大回转直径为400mm，正转转速范围：10~1400r/min ，即最小切削转速为10r/min, 最大切削转速为1400r/min ;反转可获得12级转速，范围：14~1580r/min 。
确定极限转速：max min 1400/min14 10/minn n rRn r===根据我国目前机械行业的设计经验，且考虑传动系统的紧凑性，CA6140普通车床采用公比为1.26的数列；2 CA6140型普通车床的主要技术性能床身上最大回转直径 D=400（mm）最大工件长度 750、1000、1500、2000（mm）最大车削长度 650、900、1400、1900（mm）刀架上最大工件回转直径1D=210（mm）主轴中心至床身平面导轨距离（中心高） H=205（mm）装刀基面至主轴中心距离h 28mm主轴头号 6号主轴孔内径 48（mm）主轴孔前端锥度莫氏5号主轴转速正转Z=24级 n=10 ~ 1400（r/min）反转Z'=12级n'=14~1580（r/min）尾座顶尖套锥孔莫氏 5号进给量纵向及横向各64级S纵=0.028~6.33（mm/r）纵向进给量S横=0.5S纵横向进给量溜板及刀架纵向快移速度V快=4（m/min）车削螺纹范围公制螺纹 44种 S=1~192（mm）英制螺纹 20种 a=2~24 （牙/英寸）模数螺纹 39种 m=0.25~48（mm）D=1~96（牙/英寸）径节螺纹 37种p主电动机 7.5kw/1450(r/min)挂轮箱中的配换齿轮和进给箱中的变速机构，可以改变被加工螺纹的种类和导程以及普通机床车削时进给量的大小。
CA6140介绍
简介其功能及结构
一.CA6140车床基本结构
1 CA6140型卧式车床 属于通用的中型机 床。其主要部件可 概括为“三箱刀架 尾座床身。”
二.名词解释
•C-代表车床类 •A-代表改进型号 •6-代表卧式车床 •1-代表普通的车卧式床 •40-代表加工最大回转直径400mm
三.车削加工的范围
• 1.车削加工就是在车床上，利用工件的旋转运动和刀具的直线运 动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的 要求。 • 2.车削适于加工回转表面，大部分具有回转表面的工件都可以用 车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹 和回转成形面等，所用刀具主要是车刀。 • 3.床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥 和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。
四.车床主要部件
1主轴箱。它固定在机
床身的左端，装在主 轴箱中的主轴），通 过夹盘等夹具装夹工 件。主轴箱的功用是 支撑并传动主轴，使 主轴带动工件按照规 定的转速旋转。
2.刀架
刀架部件位于床鞍上， 其功能是装夹车刀， 并使车刀做纵向、横 向或斜向运动。
3.围座
它位于床身的尾座轨 道上，并可沿导轨纵 向调整位置。尾座的 功能是用后顶尖支撑 工件。在尾座上还可 以安装钻头身的 左前侧、主轴箱 的底部。其功能 是改变被加工螺 纹的螺距或机动 进给的进给量。
5.溜板箱
它固定在刀架部件 的底部，可带动刀 架一起做纵向、横 向进给、快速移动 或螺纹加工。在溜 板箱上装有各种操 作手柄及按钮，工 作时工人可以方便 地操作机床。
6.丝杠 为了加工螺 纹
实验二 CA6140认识与拆装实验
实验二CA6140认识与拆装实验（2 学时）一、实验目的1、了解主轴箱、进给箱、溜板箱的内部结构，加深对实际车床的感性认识。
2、了解主轴箱、进给箱、溜板箱的传动路线和传动原理。
3、了解主轴箱、进给箱、溜板箱中各操纵机构的功能和操作方法。
4、了解各箱体内传动的相互关系。
二、实验设备CA6140普通车床三、实验原理（一）主轴箱CA6140车床的主轴箱是一个比较复杂的部件。
工件的旋转运动和车刀的纵横向运动都是通过主轴箱传递。
了解车床的传动原理首先应从了解主轴箱的传动原理开始。
图2-1是主轴箱的传动系统图。
实验时可将实物与图纸进行对照，加深对主轴箱内部结构的了解。
1、卸荷式带轮主轴箱的动力是从主电机经过皮带轮和三角带传给轴Ⅰ并输进主轴箱，为防止轴Ⅰ在三角带的张力作用下产生弯曲变形，设计时将皮带轮先通过花键套、滚动轴承和法兰盘安装在箱体上。
从而使张力由床身承受，扭矩由花键套传给轴Ⅰ。
轴Ⅰ不再因皮带的张力而产生弯曲变形，故轴Ⅰ上的零件的工作条件得到改善。
2、双向多片式摩擦离合器如图2-2所示，双向多片式摩擦离合器安装在轴Ⅰ上。
摩擦离合器由内摩擦片2 、外摩擦片3 、止推片4 、压块7 及空套齿轮1和8组成。
左离合器传动主轴正转，正转主要用于切削，传递的力矩较大，所以片数较多（外摩擦片8片，内摩擦片9片）。
右离合器传动主轴反转，主要用于退刀，片数较少（外摩擦片4片，内摩擦片5片）。
内摩擦片2安装在轴Ⅰ的花键上，与轴Ⅰ一起旋转。
外摩擦片3的外圆上有四个相当于键的凸起装在齿轮1的缺口槽中，外片空套在轴Ⅰ上。
当杆9通过销5向左推动压块7时，内片2和外片3相互压紧，于是轴Ⅰ的运动便通过内外片之间的摩擦力传给齿轮1 ，使主轴正向转动。
同理，当压块7向右压时，可使右离合器的内外摩擦片压紧，使主轴反向转动。
当压块7处于中间位置时，左、右离合器都处于脱开状态，这时轴Ⅰ虽然转动，但离合器不传递运动，主轴处于停止状态。
图2-1 主轴传动系统图图2-2 双向摩擦离合器、制动器及其操作机构3、变速操纵机构主轴箱中共有7个滑动齿轮，其中五个用于改变主轴的转速，另有两个分别用于车削左右螺纹及正常螺距、扩大螺距的变换。
CA6140型车床主要结构及电气控制线路
CA6140型车床主要结构及电气控制线路CA6140型车床是普通车床的一种,它的加工范围较广,但自动化程度低,适于小批量生产及修配车间使用。
CA6140型车床主要结构及电气控制线路CA6140型车床是普通车床的一种，它的加工范围较广，但自动化程度低，适于小批量生产及修配车间使用。
一、主要结构及特点普通车床主要由床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杠和光杠等部件组成。
下图是CA6140型普通车床外观结构图主轴变速箱的功能是支承主轴和传动其旋转，包含主轴及其轴承、传动机构、起停及换向装置、制动装置、操纵机构及滑润装置。
CA6140型普通车床的主传动可使主轴获得24级正转转速(10～1400 r／min)和12级反转转速(14～1580 r／min)。
进给箱的作用是变换被加工螺纹的种类和导程，以及获得所需的各种进给量。
它通常由变换螺纹导程和进给量的变速机构、变换螺纹种类的移换机构、丝杠和光杠转换机构以及操纵机构等组成。
溜板箱的作用是将丝杠或光杠传来的旋转运动转变为直线运动并带动刀架进给，控制刀架运动的接通、断开和换向等。
刀架则用来安装车刀并带动其作纵向、横向和斜向进给运动。
车床有两个主要运动，一是卡盘或顶尖带动工件的旋转运动，另一是溜板带动刀架的直线移动，前者称为主运动，后者称为进给运动。
中、小型普通车床的主运动和进给运动一般是采用一台异步电动机驱动的。
此外，车床还有辅助运动，如溜板和刀架的快速移动、尾架的移动以及工件的夹紧与放松等。
二、电气控制要求根据车床的运动情况和工艺要求，车床对电气控制提出如下要求：(1)主拖动电动机一般选用三相鼠笼式异步电动机，并采用机械变速。
(2)为车削螺纹，主轴要求正、反转，小型车床由电动机正、反转来实现，CA6140型车床则靠摩擦离合器来实现，电动机只作单向旋转。
(3)一般中、小型车床的主轴电动机均采用直接启动。
停车时为实现快速停车，一般采用机械制动或电气制动。
CA6140型卧式车床
CA6140型卧式车床1.工艺范围：很广，它适用于加工各种轴类，套筒类和盘类零件上的回转表面，如：内圆柱面，圆锥面，环槽及成形回转表面；端面及各种常用螺纹；还可以进行钻孔，扩孔，铰孔，和滚花等工艺.（P65图3-6）2.机床布局及主要级数性能由于卧式车床主要加工轴类和直径不太大的盘套类零件，所以采用卧式布局其主要性能：机床的主要技术性能：床身上最大工件回转直径---------------------------------------------------400mm最大工件长度-------------------------------------------750；1000；1500；2000mm刀架上最大工件回转直径---------------------------------------------------210mm主轴转速：正转24级------------------------------------------10～1400r/min反转12级------------------------------------------14～1580r/min进给量：纵向64级----------------------------------------0.028～6.33mm/r横向64级----------------------------------------0.014～3.16mm/r车削螺纹范围：米制螺纹44种--------------------------------------P=1～192mm英制螺纹20种-----------------------------------α=2～24牙/in模数螺纹39种------------------------------------m=0.25～48mm径节螺纹37种-----------------------------------DP=1～96牙/in主电机功率：-------------------------------------------------------------7.5kW3．卧式车床的传动系统主运动传动链：两个末端分别是主电动机和主轴，它的功用是把动力源（电动机）的运动及动力传给主轴，使主轴带动工件旋转实现主运动，并满足卧式车床主轴变速和换向的要求。
CA6140车床详介
第一节 CA6140型普通车床 一、机床的用途
二、机床的运动 1.工件的旋转运动； 2.刀具的纵向直线进给运动； 3.刀具的横向直线进给运动； 4.辅助运动～切入运动、快速运动。
换向机构； 基本变速组； 增倍变速组； 扩大螺距机构 （2）模数螺纹（公制蜗杆） M3、M4脱开；M5接合。挂轮 64/100、100/97。 （3）英制螺纹 Ta＝1/a英寸＝25.4/a毫米 M3、M5接合；M4脱开。挂轮 63/100、100/75。 移换机构。 XIII和XIV轴间的25/36；M3；XIV、XV、 XVI轴间的25/36、36/25及36/25。
车 外 圆 的 传 动 原 理 图
卧 式 车 床 的 传 动 原 理 图
换置器官的合理布置
CA6140车床的传动系统框图
6140普通车床传动系统
6140转速分布图
六、机床的主要结构： （一）主轴箱结构 主轴箱设计图由展开图与剖面图组成。 1.展开图： 1)I轴组件： 皮带轮的卸荷结构；片式摩擦离合 器M1的结构、操纵、M1的过载保护作用及其 调整；制动器（刹车）及其操纵。 2）主轴组件：主轴、轴承、传动件、密封件。 轴承的间隙调整。 3）其他轴。 2.变速操纵机构
展 开 图 的 剖 切 面
6140主轴箱剖面图
主轴的轴承结构图
车床主轴轴端的结构形式
其 他 形 式 的 车 床 主 轴 轴 端 结 构
制动器的两种形式
CA6140主轴箱图
CA6140主轴图
摩 擦 离 合 器 结 构 图
ca6140车床工作的原理
ca6140车床工作的原理
CA6140车床的工作原理是通过驱动主轴旋转，使工件固定在
主轴上进行旋转，同时刀具通过进给系统移动，对工件进行切削加工。
在CA6140车床上，主轴通过电机的驱动下进行旋转，而进给系统控制刀具的移动方式，具体包括横向进给、纵向进给和主轴进给。
对于横向进给，车床上的刀具会沿着工件的纵轴方向进行横向移动，实现工件的直径加工。
纵向进给则是将刀具沿着工件的水平轴方向移动，实现工件的长度加工。
而主轴进给则是指整个工件固定在主轴上后，主轴的旋转会使得工件产生线性前进或后退的运动，实现工件的螺杆加工。
在切削过程中，刀具与工件之间的相对运动会产生剪切力，刀具的刃口通过与工件交互作用将工件上的材料去除，从而实现加工目标。
切削过程中需要选择合适的切削参数，包括进给速度、主轴转速、切削深度等，以保证加工效果和工件质量。
总而言之，CA6140车床的工作原理是通过主轴旋转驱动工件
的旋转运动，同时刀具通过进给系统的移动进行切削加工，最终实现对工件的加工加工目标。
CA6140车床介绍PPT课件
28 15 1
u倍2
3
54
8
4
u倍4
28351 35 28
它们之间依次相差2倍，其作用是将基本组的传动比成倍地增加或缩 小，从而可以加工出不同螺距的螺纹。变换u基和u倍的值，就可得到
32种导程值，其中标准的有20种。
23
扩大导程传动路线
5 0
主轴Ⅵ （ （扩 正大 常导 导 — 52程 86程 — Ⅴ — ） ） — 82 00— Ⅳ —58528— 000— Ⅲ — — 44 — 4452—86Ⅸ（接正常导程） 传
64 100 100 97
30
运动平衡式为：L m 1 ( 主 5 5 轴 3 3 8 8 ） 1 6 3 3 0 1 4 9 0 0 3 2 7 u 0 6 5 基 3 2 3 2 6 5 u 6 5 倍 1
式中
64100257
10097 36 48
化简后得
7 m 4k u基u倍
注：主轴反转通常不是用于切削，而是用于车削螺纹时， 在不断开主轴和刀架间传动联系的情况下，车刀沿螺纹 线退回到起始位置。反转转速较高，节省辅助时间。
17
CA6140A型卧式车床主传动系统转速图 18
②进给运动传动链
功用是使刀架实现纵向及横向移动变速与换向。它包括车螺纹进 给运动传动链和机动进给运动传动链。
精密螺纹。
36
③纵向和横向进给传动链
机动进给传动链主要是用来加工圆柱面和端面，为了减少螺纹 传动链丝杠及开合螺母磨损，保证螺纹传动链的精度，机动进给 是由光杠经溜扳箱传动的。
a) 纵向机动进给传动链 两末端件：主轴1r-----刀架f(mm) 运动平衡式 ：
f纵 1 （主 5 5 轴 8 83 3 ） 3 3 1 60 31 7 00 53 20 6 5 u基 3 2 6 53 2 6 5 u倍 5 2 6 83 3 2 65 3
