地坪地基处理方法
地坪地基处理方法一、换土垫层法这是个超简单又好用的法子呢。
就是把地坪地基里那些不好的土啊，像软土或者有杂质的土，给挖出来扔掉。
然后换上好的土，像砂啊，碎石啊之类的。
这样做的好处可多啦，地基会变得更结实，承载能力变强，就像给房子打了个超棒的基础。
不过这个方法也有缺点哦，就是费力气，得把土挖来挖去的，还得找地方放挖出来的土呢。
二、压实法这个方法就像是给地基做按摩，让它变得紧实。
用压路机或者其他压实工具，一遍一遍地压地基的土。
要是土太干了，还得洒点水，让它湿润些才好压。
压实的时候要注意均匀，不能有的地方压得实，有的地方松松垮垮的。
这方法适合那种土质还不错，就是有点松的地基。
三、强夯法听名字就很霸气吧。
用很重的夯锤，高高地举起来再重重地砸下去。
这一砸啊，能让地基土变得特别密实。
不过在做这个的时候要小心周围的东西，因为这个冲击力可大了，可能会震坏旁边的建筑或者设施。
而且这种方法对场地的要求也有点高，场地要比较开阔才行。
四、排水固结法如果地基土里水太多，就可以用这个方法。
先在地基里设置排水通道，像砂井或者塑料排水板之类的。
然后让地基里的水通过这些通道排出去，随着水的排出，地基土就会慢慢固结，变得更结实。
这就像是把地基里的“小水怪”都赶跑，让地基变得健康强壮。
五、化学加固法这个方法就有点高科技啦。
往地基土里注入一些化学浆液，像水泥浆啊，硅酸钠溶液之类的。
这些化学浆液会和地基土发生反应，让土变得更硬更牢固。
不过这个方法要注意化学浆液的用量和注入的深度，要是没弄好，可能会达不到想要的效果。
地基处理之换土垫层法(内容丰富)[详细]
![地基处理之换土垫层法(内容丰富)[详细]](https://img.taocdn.com/s3/m/77c8b47508a1284ac85043d4.png)
• 《建筑地基处理技术规范》JGG79-2002中规定： 4.1.1 换土垫层法适用于浅层软弱地基及不均匀地基的
处理。
压实原理及压实参数
• 土的压实机理
人们很早就用土
作为建筑材料，
d d
而且知道要把松
土击实。公元前 200多年，我国
秦朝修筑驰实
（行车大道），
就有用“铁锥筑
土坚实”的记载，
说明那时人们已
砂（砂石、碎石）垫层
砂（碎石、砂石）垫层的设计
设计要求： 既要求有足够的厚度以置换可能被剪
切破坏的软弱土层，又要求有足够的宽度 以防止砂垫层向两侧挤出。
注意
排水砂垫层不同于置换垫层，前 者主要在基础底面设置厚度为 30cm的砂（或砂石、碎石）垫层， 以利于软土层的排水固结
（砂石、碎石）垫层
砂垫层的厚度设计
砂（砂石、碎石垫层）
• 砂（砂石、碎石）垫层质量检验
垫层的施工质量检验必须分层进行。应在每层 的压实系数符合设计要求后铺上层土。
检验方法有：环刀法、贯入仪、静力触探、轻 型动力触探或标准贯入试验检验；另对砂石垫 层也可用重型动力触探检验，并均应能过现场 试验以设计压实系数所对应的贯入度为标准检 验垫层的施工质量。压实系数也可用环刀法， 灌砂法等。
击实功能的影响 对同一种土，压实功能小，则能达到的最大干密度也小，最 优含水率大；压实功能大，则能达到的最大干密度也大，最 优含水率小
压实原理及压实参数
施工现场如何控制压实程度？
压实度
c
d d max
现场施工的土料，土块大小不一，含 水量和铺填厚度又很难控制均匀，因此实 际压实土的均质性较差，固对现场土的压 实，应以压实系数来进行检验。
粉煤灰垫层
处理。
压实原理及压实参数
• 土的压实机理
人们很早就用土
作为建筑材料，
d d
而且知道要把松
土击实。公元前 200多年，我国
秦朝修筑驰实
（行车大道），
就有用“铁锥筑
土坚实”的记载，
说明那时人们已
砂（砂石、碎石）垫层
砂（碎石、砂石）垫层的设计
设计要求： 既要求有足够的厚度以置换可能被剪
切破坏的软弱土层，又要求有足够的宽度 以防止砂垫层向两侧挤出。
注意
排水砂垫层不同于置换垫层，前 者主要在基础底面设置厚度为 30cm的砂（或砂石、碎石）垫层， 以利于软土层的排水固结
（砂石、碎石）垫层
砂垫层的厚度设计
砂（砂石、碎石垫层）
• 砂（砂石、碎石）垫层质量检验
垫层的施工质量检验必须分层进行。应在每层 的压实系数符合设计要求后铺上层土。
检验方法有：环刀法、贯入仪、静力触探、轻 型动力触探或标准贯入试验检验；另对砂石垫 层也可用重型动力触探检验，并均应能过现场 试验以设计压实系数所对应的贯入度为标准检 验垫层的施工质量。压实系数也可用环刀法， 灌砂法等。
击实功能的影响 对同一种土，压实功能小，则能达到的最大干密度也小，最 优含水率大；压实功能大，则能达到的最大干密度也大，最 优含水率小
压实原理及压实参数
施工现场如何控制压实程度？
压实度
c
d d max
现场施工的土料，土块大小不一，含 水量和铺填厚度又很难控制均匀，因此实 际压实土的均质性较差，固对现场土的压 实，应以压实系数来进行检验。
粉煤灰垫层
换土垫层法
换土垫层法
一、概述 当软弱土地基的承载力或变形满足不了建筑物的要求， 而软弱土层的厚度又不很大时，将基础地面下处理范围内 的软弱土层部分或全部挖去，然后分层换填强度较大的砂 （碎石、素土、灰土、矿渣、粉煤灰）或其它性能稳定、 无侵蚀性等材料，并压（夯、振）实质要求的密度为止， 这种地基处理方法称为换填垫层法，简称换填法。 虽然不同的材料的垫层，其应力分布稍有差异，但从 试验分析，其极限承载力的结果还是比较接近的；通过实 际沉降观测资料发现，不同垫层的特点基本相似，故可将 各种垫层设计都它垫层的要求
（一）素土（或灰土）垫层设计 素土垫层（简称土垫层）或灰土垫层（石灰与土按2：8 或3：7配合比）在湿陷性黄土地区适用较为广泛，这是一 种以土治土的处理湿陷性的方法，传统厚度一般为1～3m。 素土或灰土垫层可分为局部垫层和整片垫层。当仅要求 消除基底下处理土层的湿陷性时，宜采用素土垫层；当要 求提高地基承载力和水稳定性时宜采用灰土垫层。 局部垫层一般设置在矩形或方形基础或条形基础底面 下，主要用于消除地基的部分湿陷性，并提高承载力。据 工程经验，局部处理的范围，每边超出基础底边的宽度不 应小于其厚度的一半，
（二) 矿渣垫层 矿渣是高炉 重矿渣，是高炉冶炼生铁过程重产生的固体废 渣自然冷却而成，具有原料足，造价低的特点。 工程特点： 1、稳定性 2、堆积密度 3、变形模量。 一般的矿渣的变形模量大于或等于砂、碎石等垫层的 变形模量。当垫层压实复合标准，则具有线性变形的特点； 如压实不佳，强度不足，并具有显著的非线性变形。 4、环境效应。要求复合放射性安全标准，容易受酸碱影响 的基础和材料不能用矿渣，大量使用时，应考虑对地下水 和土的环境影响。
二、填土的压实机理
1、粘性土的压缩有一个最优含水率问题 2、一般的土都含有些细粒，或者粘粒，粘性土的含量的 多少影响到最优含水量的大小，粘粒越多，最优含水量 越大，反之亦然。 3、最优含水率一般是在实验室内的击实实验得到的。 4、对于土的压实，不同的压实功能，也会影响到最优含 水量的值。如对于同种土，压实功能越大，则需要的最 优含水量要相应降低。 5、现场施工的土料，土块大小不一，含水量和铺填厚度很 难控制均匀，实际压实土的均质性差。对现场土的压实， 应以压实系数 土的控制干密度与最大干密度之比） λc 与施工含水量来检验
一、概述 当软弱土地基的承载力或变形满足不了建筑物的要求， 而软弱土层的厚度又不很大时，将基础地面下处理范围内 的软弱土层部分或全部挖去，然后分层换填强度较大的砂 （碎石、素土、灰土、矿渣、粉煤灰）或其它性能稳定、 无侵蚀性等材料，并压（夯、振）实质要求的密度为止， 这种地基处理方法称为换填垫层法，简称换填法。 虽然不同的材料的垫层，其应力分布稍有差异，但从 试验分析，其极限承载力的结果还是比较接近的；通过实 际沉降观测资料发现，不同垫层的特点基本相似，故可将 各种垫层设计都它垫层的要求
（一）素土（或灰土）垫层设计 素土垫层（简称土垫层）或灰土垫层（石灰与土按2：8 或3：7配合比）在湿陷性黄土地区适用较为广泛，这是一 种以土治土的处理湿陷性的方法，传统厚度一般为1～3m。 素土或灰土垫层可分为局部垫层和整片垫层。当仅要求 消除基底下处理土层的湿陷性时，宜采用素土垫层；当要 求提高地基承载力和水稳定性时宜采用灰土垫层。 局部垫层一般设置在矩形或方形基础或条形基础底面 下，主要用于消除地基的部分湿陷性，并提高承载力。据 工程经验，局部处理的范围，每边超出基础底边的宽度不 应小于其厚度的一半，
（二) 矿渣垫层 矿渣是高炉 重矿渣，是高炉冶炼生铁过程重产生的固体废 渣自然冷却而成，具有原料足，造价低的特点。 工程特点： 1、稳定性 2、堆积密度 3、变形模量。 一般的矿渣的变形模量大于或等于砂、碎石等垫层的 变形模量。当垫层压实复合标准，则具有线性变形的特点； 如压实不佳，强度不足，并具有显著的非线性变形。 4、环境效应。要求复合放射性安全标准，容易受酸碱影响 的基础和材料不能用矿渣，大量使用时，应考虑对地下水 和土的环境影响。
二、填土的压实机理
1、粘性土的压缩有一个最优含水率问题 2、一般的土都含有些细粒，或者粘粒，粘性土的含量的 多少影响到最优含水量的大小，粘粒越多，最优含水量 越大，反之亦然。 3、最优含水率一般是在实验室内的击实实验得到的。 4、对于土的压实，不同的压实功能，也会影响到最优含 水量的值。如对于同种土，压实功能越大，则需要的最 优含水量要相应降低。 5、现场施工的土料，土块大小不一，含水量和铺填厚度很 难控制均匀，实际压实土的均质性差。对现场土的压实， 应以压实系数 土的控制干密度与最大干密度之比） λc 与施工含水量来检验
换土垫层法简介
结语
换土垫层法适用范围：对于较深厚的软弱土层，下卧软 弱土层在荷载下的长期变形可能依然很大。采用垫层仅 置换上层软土后，通常可提高持力层的承载力，但不能 解决由于深层土质软弱而造成地基变形量大对上部建筑 物产生的有害影响。 因此采用换填垫层法时，必须考虑建筑体型、荷载分布、 结构刚度等因素对建筑物的影响。 参考文献 《建筑地基处理技术规范》 《地基处理与基坑支护工程》
捣实方法
平振法
每层铺设 施工最佳含水 厚度（cm） 量（%） 200 - 250 15 - 20
施工说明
备注
插振法
振捣器插入 深度
饱和
⒈用平板式振捣器往复振捣，往复次数以 简易测定密实度合格为准 ⒉振捣器移动时，每行应搭接 1/3 ，以防 振动面积不搭接 ⒈用插入式振捣器 ⒉插入间距可根据机械振幅大小决定 3.不应插至下卧粘性土层 4.插入振捣完毕所留的孔洞，应用砂捣实 5.应有控制的注水和排水
基础施工 在施工中，3:7碎石垫层的砂、碎石重量进行准确称量，采用材料的最优含水量作为施工含水量，大约取 15～20％，由于地下水较丰富，开挖的设集水井进行抽水，土方开挖到指定深度后，要及时回填砂碎石， 由于需用人工局部开挖，对原土产生扰动，故在回填时要先放置尺寸较大的毛石块，形成较硬的底壳，回 填材料的分层厚度不宜大于250mm，并用平板式振动器冲水振动密实，压实系数要求达到0.94，并采用 贯入仪检验垫层质量，通过现场试验以控制压实系数，所对应的贯入度为合格标准。回填厚度达到设计要 求后，要尽量及时浇筑混凝土基础，经现场观测，垫层的密实度达到预期的效果。 经济分析与使用效果 采用天然浅基础 (1) 按一个开间计算：V＝1.8×1.8×0.5×3＝4.86m3 C25混凝土基础造价：4.86×500＝2430元 (2)3:7砂碎石垫层（及挖土）：2.4×2.4×1.0×3＝17.3m3 造价：1.73×50＝865元 基础每平方造价：（2430＋865）/（6×26）＝21.1元／m2 采用Φ 300桩基础 Φ300桩，桩长20m，单桩竖向承载力设计值 R＝200kN，二桩承台尺寸1.65×0.6×0.7 (1) 桩：22×2×3＝132m 造价：132×70＝9240元 (2)C25桩承台：1.65×0.6×0.7×3＝2.10m3 造价：2.1×500＝1050元 (3)试验费：200×1.65×6×2＝3960元 (4)桩机进退场费：3000元 基础每平方造价：(9240+1050)/(6×26)+(3960+3000)/1600=70.3元/m2 综合上述经济分析，采用天然浅基础每平方米能节约造价50元，经济效益明显。 该建筑使用至今，通过多次的沉降观测，发现基础沉降均匀，且沉降量很小，约10mm，无出现墙体、梁、 柱开裂等现象，同时，该厂区还有一座二层办公楼，亦采用该基础形式，同样无出现沉、裂现象，效果良 好，得到业主的好评。 高新工业区的地质情况都很相似，存在淤泥层较厚的情况，针对结构形式类似的建筑，采用换填法处理是 很适宜的。
《地基处理》第二章 换土垫层法解析
2.3.2 素土（灰土、二灰）垫层设计
(1)素土、灰土垫层简介
素土垫层（土垫层）
湿陷性黄土地区
灰土垫层（石灰与土体积比2：8，3：7） 处理厚度1-3m
减小地基的 总湿陷量(以 土治土)
分类
素土垫层
消除湿陷性
灰土垫层
消除湿陷性， 提高承载力和
水稳性
局部垫层
整片垫层
设置在矩形基础或条基下，每边 超出基底宽度不小于其厚度一半， 用于消除地基部分湿陷量；无法 阻水从垫层侧面渗入下部未处理 湿陷性土层。
第2章 换土垫层法（换填法）
Cushion
2.1 垫层分类和适用范围
换填法是指挖去地表浅层软弱土层，回填坚硬、较粗粒径的材料， 并夯压密实，形成垫层的地基处理方法。
垫:7 工业废料：粉煤灰，矿渣
土工合成材料、聚苯乙烯板块
适用范围
2.击实曲线特点：具有峰值：峰值点对应于ρdmax和ωop。
工程中常按ωop＝ωp±2
2.0
dmax=1.86
1.8
塑限等于土样 风干时的含水
量
干密度d(g/cm3)
1.6
wop=12.1
1.4
0 4 8 12 16 20 24 28 含水量w(%)
3.测定最佳含水量方法：击实试验
试验所用设备：击实仪
机
下易于移动而挤密，所以压实效果较好 ，直至wop时达到ρdmax
理
W继续增大，孔隙中就出现了自由水，此时自由水填充在孔隙中，产
生了阻止土粒移动的作用，所以压实效果又趋下降，ρd 反而减小。
1.最优含水量:在一定压实能量下，使土最容易压实，并能达到 最大干重度的含水量wop，与之相对应的干密度称为最大干密 度ρdmax
公路换土垫层法

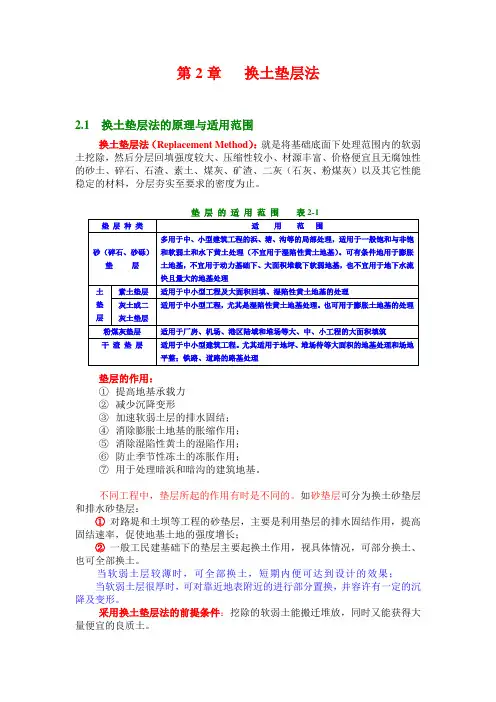

第2章换土垫层法2.1换土垫层法的原理与适用范围换土垫层法（Replacement Method）：就是将基础底面下处理范围内的软弱土挖除，然后分层回填强度较大、压缩性较小、材源丰富、价格便宜且无腐蚀性的砂土、碎石、石渣、素土、煤灰、矿渣、二灰（石灰、粉煤灰）以及其它性能稳定的材料，分层夯实至要求的密度为止。
①提高地基承载力②减少沉降变形③加速软弱土层的排水固结；④消除膨胀土地基的胀缩作用；⑤消除湿陷性黄土的湿陷作用；⑥防止季节性冻土的冻胀作用；⑦用于处理暗浜和暗沟的建筑地基。
不同工程中，垫层所起的作用有时是不同的。
如砂垫层可分为换土砂垫层和排水砂垫层：①对路堤和土坝等工程的砂垫层，主要是利用垫层的排水固结作用，提高固结速率，促使地基土地的强度增长；②一般工民建基础下的垫层主要起换土作用，视具体情况，可部分换土、也可全部换土。
当软弱土层较薄时，可全部换土，短期内便可达到设计的效果；当软弱土层很厚时，可对靠近地表附近的进行部分置换，并容许有一定的沉降及变形。
采用换土垫层法的前提条件：挖除的软弱土能搬迁堆放，同时又能获得大量便宜的良质土。
2.2 垫层的设计垫层的设计：既要满足地基的强度和变形要求，又要有足够的宽度，以防止垫层材料侧向挤出而增大垫层的竖向变形量，而且还要经济合理。
垫层的设计主要是确定垫层的厚度、宽度和承载力，必要时进行变形计算。
2.2.1 垫层的厚度垫层厚度z 应根据下卧层的承载力确定，满足：z cz z f p p ≤+式中 Pz ——垫层底面的附加压力设计值，可用弹性理论中应力公式计算，也可按《建筑地基处理技术规范》（JGJ79-91）中的扩散角法计算：条形基础： θztg b p p b p c z 2)(+-=矩形基础： )2)(2()(θθztg l ztg b p p b p c z ++-=b ——矩形基础或条形基础底面的宽度； l ——矩形基础底面的长度； p ——基础底面的压力；Pc ——基础底面处土的自重压力； z ——垫层的厚度；θ——压力扩散角，按表3-2采用； Pcz ——垫层底面处土的自重压力；fz ——垫层底面处下卧层的地基承载力 实践表明：垫层的厚度太薄（〈0.5m 〉，则换土垫层的效果不太显著，在湿陷性黄土地区，如垫层太薄（〈1.0m 〉，则较难消除湿陷变形，所以垫层的厚度的确定除应满足计算要求外，还应根据当地的经验综合考虑。
地基处理-第二章换土垫层法
a.粉煤灰种类 按排放系统分：干排灰、湿排灰、调湿灰
按含钙量分：高钙灰（CaO≥10%） 低钙灰（CaO<10%）
b.粉煤灰换填法适用范围 厂房、机场、港区陆域和堆场等大面积 填筑工程。
(2)粉煤灰工程特性及其对环境的影响
a.自重轻：可降低下卧层土的压力，减小沉降
因粉煤灰主要由硅铝等非晶态玻璃球体组成，结晶矿物很少，故其ds比粘性土小 得多，γ=6-7kN/m3。
直剪仪
d.压缩性
粉煤灰的压缩性能与击实功能、密实度和饱和程度有关。当无试验资料且压实系 数为0.9-0.95时，Es=8-20MPa
e.承载能力
粉煤灰垫层经压实后若遇水其强度会降低，当无试验资料且压实系数为0.9-0.95 时的浸水垫层，其承载力特征值为120-150kPa。
f.渗透性
因粉煤灰组成为近似砂质粉土，故其渗透性较好，但随着龄期的增加，渗透性逐 渐减小。
注：
1、重锤夯实宜一夯挨一夯的顺序进行； 2、单独柱基基坑内，宜按先外后里的夯击顺序进行； 3、同一基坑底面标高不同时，应先深后浅、逐层夯实； 4、累计夯击10-20次，最后两击平均夯沉量，砂土不超过5-10mm，细料 土不超过10-20mm； 5、现场试验应确定最少夯击遍数、最后平均夯沉量、有效夯实深度（有 效夯实深度达1m，可消除1-1.5m厚土层的湿陷性。）
式中： B为需处理土层底的宽度 b为条基短边宽度 c为考虑机具影响而增设的附加宽度0.2m θ为基底压力扩散角，宜为22-30o，用素 土时取小值，灰土时取大值
(3)整片垫层的处理范围每边超出建筑物外墙基础外缘的宽度，且不应小 于垫层厚度，并不小于2m；
2.3.3粉煤灰垫层设计
(1)粉煤灰简介
粉煤灰是燃煤电厂排放的工业废弃物，其排放堆积不仅占用土地资源，对 生态环境也构成了不同程度的危害，但粉煤灰是一种良好的软土换填材料， 可用于加固软土地基。
按含钙量分：高钙灰（CaO≥10%） 低钙灰（CaO<10%）
b.粉煤灰换填法适用范围 厂房、机场、港区陆域和堆场等大面积 填筑工程。
(2)粉煤灰工程特性及其对环境的影响
a.自重轻：可降低下卧层土的压力，减小沉降
因粉煤灰主要由硅铝等非晶态玻璃球体组成，结晶矿物很少，故其ds比粘性土小 得多，γ=6-7kN/m3。
直剪仪
d.压缩性
粉煤灰的压缩性能与击实功能、密实度和饱和程度有关。当无试验资料且压实系 数为0.9-0.95时，Es=8-20MPa
e.承载能力
粉煤灰垫层经压实后若遇水其强度会降低，当无试验资料且压实系数为0.9-0.95 时的浸水垫层，其承载力特征值为120-150kPa。
f.渗透性
因粉煤灰组成为近似砂质粉土，故其渗透性较好，但随着龄期的增加，渗透性逐 渐减小。
注：
1、重锤夯实宜一夯挨一夯的顺序进行； 2、单独柱基基坑内，宜按先外后里的夯击顺序进行； 3、同一基坑底面标高不同时，应先深后浅、逐层夯实； 4、累计夯击10-20次，最后两击平均夯沉量，砂土不超过5-10mm，细料 土不超过10-20mm； 5、现场试验应确定最少夯击遍数、最后平均夯沉量、有效夯实深度（有 效夯实深度达1m，可消除1-1.5m厚土层的湿陷性。）
式中： B为需处理土层底的宽度 b为条基短边宽度 c为考虑机具影响而增设的附加宽度0.2m θ为基底压力扩散角，宜为22-30o，用素 土时取小值，灰土时取大值
(3)整片垫层的处理范围每边超出建筑物外墙基础外缘的宽度，且不应小 于垫层厚度，并不小于2m；
2.3.3粉煤灰垫层设计
(1)粉煤灰简介
粉煤灰是燃煤电厂排放的工业废弃物，其排放堆积不仅占用土地资源，对 生态环境也构成了不同程度的危害，但粉煤灰是一种良好的软土换填材料， 可用于加固软土地基。
课程设计计算书-换土垫层法
模型展示
通过三维模型或实体模型展示换土垫层法的施工效果，使观众更加直 观地了解设计成果。
设计成果评价
创新性评价
评价设计成果是否具有创新性，是否采用了 新的设计理念、方法或技术。
实用性评价
评价设计成果是否符合实际需求，是否能够 在实际工程中应用。
可靠性评价
评价设计成果的可靠性，包括结构安全性、 稳定性等方面的评估。
THANKS FOR WATCHING
感谢您的观看
根据工程地质勘察报告和建筑物荷载 要求，选择合适的垫层材料和厚度， 进行换土垫层法的设计计算。
设计要求
确保换土垫层后的地基承载力满足建 筑物荷载要求；控制地基沉降量在允 许范围内；保证垫层材料的强度和稳 定性。
02 场地工程地质条件分析
场地地形地貌
场地地形
描述场地地形起伏、高程变化、地貌类型（如山 地、丘陵、平原等）。
检验验收
对完成的换土垫层进行检验验收，确保施 工质量符合要求。
测量放线
根据设计图纸，在场地内放出换土垫层的 边线和控制点。
垫层施工
按照设计要求，在开挖后的基坑底部铺设 砂、碎石、素土等垫层材料，并使用压路 机进行压实。
挖掘土方
使用挖掘机进行土方开挖，将不符合要求 的土层挖除。
施工注意事项
安全第一
在施工过程中，要严格遵守安全操作规程，确保 人员和设备安全。
换土垫层法简介
换土垫层法是一种地基处理方法，通过挖除基础底面下一定范围内的软弱土层， 然后回填强度较高、压缩性较低的砂、碎石、素土等材料，并分层夯实至设计要 求的密实度，作为地基的持力层。
换土垫层法适用于浅层地基处理，可有效提高地基承载力，减小沉降量，加速软 弱土层的排水固结。
通过三维模型或实体模型展示换土垫层法的施工效果，使观众更加直 观地了解设计成果。
设计成果评价
创新性评价
评价设计成果是否具有创新性，是否采用了 新的设计理念、方法或技术。
实用性评价
评价设计成果是否符合实际需求，是否能够 在实际工程中应用。
可靠性评价
评价设计成果的可靠性，包括结构安全性、 稳定性等方面的评估。
THANKS FOR WATCHING
感谢您的观看
根据工程地质勘察报告和建筑物荷载 要求，选择合适的垫层材料和厚度， 进行换土垫层法的设计计算。
设计要求
确保换土垫层后的地基承载力满足建 筑物荷载要求；控制地基沉降量在允 许范围内；保证垫层材料的强度和稳 定性。
02 场地工程地质条件分析
场地地形地貌
场地地形
描述场地地形起伏、高程变化、地貌类型（如山 地、丘陵、平原等）。
检验验收
对完成的换土垫层进行检验验收，确保施 工质量符合要求。
测量放线
根据设计图纸，在场地内放出换土垫层的 边线和控制点。
垫层施工
按照设计要求，在开挖后的基坑底部铺设 砂、碎石、素土等垫层材料，并使用压路 机进行压实。
挖掘土方
使用挖掘机进行土方开挖，将不符合要求 的土层挖除。
施工注意事项
安全第一
在施工过程中，要严格遵守安全操作规程，确保 人员和设备安全。
换土垫层法简介
换土垫层法是一种地基处理方法，通过挖除基础底面下一定范围内的软弱土层， 然后回填强度较高、压缩性较低的砂、碎石、素土等材料，并分层夯实至设计要 求的密实度，作为地基的持力层。
换土垫层法适用于浅层地基处理，可有效提高地基承载力，减小沉降量，加速软 弱土层的排水固结。
《地基处理》第二章换土垫层法
组织专业施工队伍，配备 必要的施工设备、检测仪 器等。
土方开挖与运
确定开挖范围
根据施工方案，确定需要 开挖的区域和深度。
土方开挖
使用挖掘机等设备进行土 方开挖，注意保持边坡稳 定。
土方运输
将开挖出的土方运至指定 地点，注意避免对环境造 成污染。
垫层材料选择与处理
选择垫层材料
根据工程要求和地质条件，选择合适的垫层材料，如砂、碎石、 矿渣等。
注浆法
要点一
总结词
将浆液注入地基土层中，通过浆液的凝固作用改善土体的 物理性质。
要点二
详细描述
注浆法是一种常用的地基处理方法，通过将浆液注入地基 土层中，利用浆液的凝固作用改善土体的物理性质，提高 其承载力和稳定性。该方法适用于各种类型的软土地基处 理，特别是对于含水量较高、压缩性较大的软土效果显著 。注浆法可以根据不同的情况选择不同的浆液材料和注浆 方式，以达到最佳的地基处理效果。
ERA
定义与原理
定义
换土垫层法是一种地基处理方法，通过将基础下一定深度范 围内的软弱土层挖除，然后回填坚硬、密实、性能稳定的材 料，如砂、碎石、石渣等，形成垫层，以提高地基承载力和 减少沉降。
原理
换土垫层法的原理是通过换填材料的承载力和扩散作用，将 基础荷载传递到下层土体中，从而减小基础沉降和提高地基 承载能力。
软土地基，存在大量淤泥和腐殖质
建设规模
建筑面积约5万平方米，包括商业楼、 办公楼和地下停车场
工程要求
确保建筑物安全稳定，提高地基承载 力
换土垫层法应用过程
土方开挖
按照设计要求，逐层开挖至预 定深度。
垫层铺设
将垫层材料分层铺设、压实， 确保垫层密实度符合要求。
土方开挖与运
确定开挖范围
根据施工方案，确定需要 开挖的区域和深度。
土方开挖
使用挖掘机等设备进行土 方开挖，注意保持边坡稳 定。
土方运输
将开挖出的土方运至指定 地点，注意避免对环境造 成污染。
垫层材料选择与处理
选择垫层材料
根据工程要求和地质条件，选择合适的垫层材料，如砂、碎石、 矿渣等。
注浆法
要点一
总结词
将浆液注入地基土层中，通过浆液的凝固作用改善土体的 物理性质。
要点二
详细描述
注浆法是一种常用的地基处理方法，通过将浆液注入地基 土层中，利用浆液的凝固作用改善土体的物理性质，提高 其承载力和稳定性。该方法适用于各种类型的软土地基处 理，特别是对于含水量较高、压缩性较大的软土效果显著 。注浆法可以根据不同的情况选择不同的浆液材料和注浆 方式，以达到最佳的地基处理效果。
ERA
定义与原理
定义
换土垫层法是一种地基处理方法，通过将基础下一定深度范 围内的软弱土层挖除，然后回填坚硬、密实、性能稳定的材 料，如砂、碎石、石渣等，形成垫层，以提高地基承载力和 减少沉降。
原理
换土垫层法的原理是通过换填材料的承载力和扩散作用，将 基础荷载传递到下层土体中，从而减小基础沉降和提高地基 承载能力。
软土地基，存在大量淤泥和腐殖质
建设规模
建筑面积约5万平方米，包括商业楼、 办公楼和地下停车场
工程要求
确保建筑物安全稳定，提高地基承载 力
换土垫层法应用过程
土方开挖
按照设计要求，逐层开挖至预 定深度。
垫层铺设
将垫层材料分层铺设、压实， 确保垫层密实度符合要求。
地基处理—换土垫层法、强夯法简述
技 术 路 线 图
历史
目前地基处理已成为土力学与岩土工程领域的一个主要分支 学科，国际土力学与岩土工程协会下有专门的地基处理学术 委员会。中国土力学与岩土工程学会 1984 年成立了地基处 理学术委员会，并于 1986、1989、1992、1995、1997、 2000 年分别召开了六届全国地基处理学术讨论会。第十一 届全国地基处理学术讨论会(CGIS2010) 将于2010年11月 19日~23日在“热带海滨度假胜地”海口举办。
(2) 地基变形：包括地基沉降与水平位移测 试；
(3) 应力监测：包括土压力和孔隙水压力测 试；
(4) 桩身完整性：采用桩身低应变检测和声 波透射法测试；
(5) 动力特性：采用波速测试、地基刚度测
监测仪器的布置
固定式和活动式
测斜仪
分层沉降仪
现场监测与质量检验应注意的问题
为了检验地基处理的效果，通常在同一地点分别在处理 前后进行测试，以进行对比，并注意以下问题：
运输过程中的扰动等优点，但也有不能测定土的基本参数 和不易控制应力状态等不足之处，故有时仍需辅以一定的 室内试验。
土压力计
孔隙水压力计
其它
载荷试验 静力触探试验 圆锥动力触探试验
均质人工地基
换填垫层法
强夯法
排水固结法
1、换土垫层法
换土垫层法的基本原理是挖除浅层软弱土 或不良土，分层碾压或夯实土，按回填的材 料可分为砂（或砂石）垫层、碎石垫层、粉 煤灰垫层、干渣垫层、土（灰土、二灰）垫 层等。
土的压实原理
垫层设计
1、垫层的厚度的确定 2、垫层宽度的确定 3、垫层承载力的确定 4、沉降计算
软基换填路段（2米片石垫层+砂砾换填+土 工格栅）
置换41换土垫层法
4.1 换土垫层法
4.1.1 概述
一、定义
换土垫层法——又称开挖置换法、换填垫层法、换填法等。 通常指当软弱土地基的承载力和变形满足不了建（构） 筑物的要求，而软弱土层的厚度又不很大时，将基础底 面以下处理范围内的软弱土层的部分或全部挖去，然后 分层换填强度较大的砂（碎石、素土、灰土、矿渣、粉 煤灰）或其它性能稳定、无侵蚀性的材料，并压（夯、 振）实至要求的密实度。它包括低洼地域筑高（平整场 地）或堆填筑高（道路路基）。
4.1 换土垫层法
4.1.1 概述
二、原理 （3）防止冻胀
粗颗粒的垫层材料孔隙大，不易产生毛细现象，因此可以防 止在寒冷地区土中结冰造成的冻胀。
（4）对湿陷性黄土、膨胀土等特殊土，处理的目的是为了 消除或部分消除地基土的湿陷性。
4.1 换土垫层法
4.1.1 概述
三、适用范围
1、换填垫层法适用于处理各类浅层软弱地基。 2、对于建筑范围内局部存在松填土、暗沟、暗塘、古井、
施工 方法
碾压 或振
密
换填材料类别
碎石、卵石 砂夹石 土夹石
中砂、粗砂、砾砂 粘性土和粉土（8<Ip<14)）
压实系数λc 0.94～0.97
承载力标准值
200～300 200～250 150～200 150～200 130～180
重锤 夯实
灰土 土或灰土
0.93～0.95 0.93～0.95
200～250 150～200
二、垫层设计的主要内容
确定垫层的合理厚度和宽度。应根据建（构）筑物体形、结 构特点、荷载性质、岩土工程条件、施工机械设备及填料性质和 来源等综合考虑。
4.1 换土垫层法
b
4.1.2 设计
三、垫层厚度的确定
4.1.1 概述
一、定义
换土垫层法——又称开挖置换法、换填垫层法、换填法等。 通常指当软弱土地基的承载力和变形满足不了建（构） 筑物的要求，而软弱土层的厚度又不很大时，将基础底 面以下处理范围内的软弱土层的部分或全部挖去，然后 分层换填强度较大的砂（碎石、素土、灰土、矿渣、粉 煤灰）或其它性能稳定、无侵蚀性的材料，并压（夯、 振）实至要求的密实度。它包括低洼地域筑高（平整场 地）或堆填筑高（道路路基）。
4.1 换土垫层法
4.1.1 概述
二、原理 （3）防止冻胀
粗颗粒的垫层材料孔隙大，不易产生毛细现象，因此可以防 止在寒冷地区土中结冰造成的冻胀。
（4）对湿陷性黄土、膨胀土等特殊土，处理的目的是为了 消除或部分消除地基土的湿陷性。
4.1 换土垫层法
4.1.1 概述
三、适用范围
1、换填垫层法适用于处理各类浅层软弱地基。 2、对于建筑范围内局部存在松填土、暗沟、暗塘、古井、
施工 方法
碾压 或振
密
换填材料类别
碎石、卵石 砂夹石 土夹石
中砂、粗砂、砾砂 粘性土和粉土（8<Ip<14)）
压实系数λc 0.94～0.97
承载力标准值
200～300 200～250 150～200 150～200 130～180
重锤 夯实
灰土 土或灰土
0.93～0.95 0.93～0.95
200～250 150～200
二、垫层设计的主要内容
确定垫层的合理厚度和宽度。应根据建（构）筑物体形、结 构特点、荷载性质、岩土工程条件、施工机械设备及填料性质和 来源等综合考虑。
4.1 换土垫层法
b
4.1.2 设计
三、垫层厚度的确定
换土垫层法
气胎碾压机
2020年5月9日
平板振动压路机
2020年5月9日
2.1 概述
三、换填法的分类 砂垫层 砂石垫层 碎石垫层 素土垫层 灰土垫层 二灰垫层 粉煤灰垫层 换填法的处理深度：0.5-3m
2020年5月9日
2.1 概述
软土
垫层
(cushion)
2020年5月9日
回填土
b
2.2 加固机理
2.1 概述
一、换填法的概念 当软弱地基的承载力或变形不能满足建筑物要求且软弱土
层的厚度不大时（0-3m)，可将基础下一定深度内的软弱土 层挖除，然后分层换填强度较高、压缩性较低且无侵蚀性的 散体材料，并夯实或振压至要求的密实度。称为换填法。。 压实方法：机械碾压、重锤夯实、平板振动。 二、换填法使用性
有相邻基础时，应加相邻基础传来的附加应力。
2020年5月9日
回填土 砂垫层
Pcz Pz b'
2.3 换土垫层的设计
2.2 加固机理
二、换填材料
•砂和砂石： 中粗砂，可掺入一定量的碎（卵）石，含泥量小于3%； •灰土： 生石灰：Cao含量8%，消解3-4天； 土：不含有机质的粘性土； 配比：石灰：土=2：8或3：7； •碎石：d=5-40mm,含泥量小于5%；
2020年5月9日
2.3 换土垫层的设计
1、换土垫层的设计主要根据换土作用确定
pz
pcz
f z
pz ——垫层底面处土的附加压力； 回填土
pcz ——垫层底面处土的自重应力；
砂垫层
f ——垫层底面（d+z）处土层的 z 2020年5月地9日基承载力设计值。
Pcz Pz b'
2.3 换土垫层的设计
第3章 换土垫层法
地基处理
3.3 垫层设计
（2）垫层宽度的确定 （3）垫层的变形验算
下卧土层变形可用分层总和法按照下式计算：
（4）抗震复核
（5）垫层可选用的材料及要求 （6）例题（详见教材P25）
地基处理
3.4 垫层施工
①垫层施工必须保证达到设计要求的密实度。
②垫层的砂料必须具有良好的压实性。
③开挖基坑铺设垫层时，必须避免对软弱土层的扰动和破坏 坑底土的结构，可保留约200mm厚的土层暂不挖去，待铺填垫 层前再挖至设计标高。 ④粉质黏土和灰土垫层土料的施工含水量宜控制在最优含水
第3章 换土垫层法
1 概述 2 土的压实机理
3 垫层设计
4 垫层施工 5 质量检验 6 工程实例
地基处理
3.1 概述
当软弱土地基的承载力和变形满足不了建筑物对地
基的要求,而软弱土层的厚度又不是很大时(一般小于5m
)可以将基础底面以下软弱土层部分或全部挖去,然后换 填强度较高的砂(石)或其他性能稳定、无侵蚀性的材料 ，并压（夯、振）实至要求的密实度为止，这种地基处 理的方法称为换土垫层法。 换土垫层法改善了原地基的应力和变形条件，适用 于浅层的软弱地基及不均匀地基的处理。
量
的范围内，粉煤灰垫层的施工含水量宜控制在
的范围内。 ⑤垫层底面宜设在同一标高上。
地基处理
3.5 质量检验
①对粉质黏土、灰土、粉煤灰和砂石垫层的施工质量可用
环刀法、贯入仪、静力触探、轻型动力触探或标准贯入试 验进行检验；对砂石、矿渣垫层可用重型动力触探检验， 并均应通过现场试验以设计压实系数与所对应的贯入度为 标准检验垫层的施工质量。
②垫层的施工质量检验必须分层进行。
③用环刀法取样时，取样点应位于每层厚度的2/3深度处。 ④竣工验收采用载荷试验检验垫层承载力时，每个单体工 程不宜少于3点。
浅谈换土垫层法在建筑工程地基处理运用
浅谈换土垫层法在建筑工程地基处理运用一、换土垫层的分析1.换土垫层法的应用原理软弱土主要包括淤泥质土、淤泥、松散粉细砂、杂填土以及粉土等，该类土存在高压缩性、低强度等特点，很难对地基承载力及变形的要求得到满足。
当软弱土存在时，则对软弱土的较低强度、较大压缩性造成确定，一旦出现扰动，则会对土体结构造成破坏，随之强度逐渐减弱。
在软土地基上的建筑物中，由于地基压缩变形，导致出现较大沉降量或不均沉降出现，往往导致建筑物的破坏或使用受到影响。
换土垫层法是在建筑物基底下的一定深度的软弱土层进行挖除，然后对具有较大强度、较小压缩性且价格适宜的碎石、砂土、矿渣、煤灰以及粉煤灰等性能稳定的材料进行回填，并通过分层夯实直到与相应标准相符即可。
使其发挥地基持力层的作用，实现承载力增加，避免地基沉降的问题发生。
2.垫层的设计在垫层设计中不仅应对建筑物地基的强度以及变形要求得到满足，而且還应对足够的宽度存在，避免垫层材料向侧边挤出而导致垫层的竖向变形量增大的问题发生。
建筑物基底荷载的扩散是通过一定厚度的垫层向较大范围的下卧层上进行的。
当垫层的厚度达到一定要求时，才能对扩散至下卧层顶面的压力与下卧层的承载能力要求得到满足。
所以，在设计垫层时，应结合下卧层的承载力，先对垫层的厚度进行假定，然后对承载力和变形要求得到满足的垫层厚度值中，对垫层的厚度进行最终确定。
二、换土垫层法的要求1.换土垫层法在对各类浅层软弱地基及不均匀地基的处理中得到适用。
当建筑物范围内存在较薄的上层软弱土石，可运用全部置换的方式进行处理。
当处理范围内存在暗沟、松填土、废坑、暗塘、墓穴、废井以及拆除旧基础后的坑穴时，应对建筑物地基整体变形的均匀进行保持，作为换土垫层法中的一项基本原则。
2.运用换土垫层法对厚度不大的软弱土层进行全部置换。
当存在深厚的软土土层时，避免采用局部换填垫层法对地基进行处理。
当工程项目中存在不同特点时，应对换填材料的强度、压力扩散能力、稳定性、渗透性、密实、耐久性、对环境造成的影响、来源、价格以及消耗等进行分别考虑。
(土建施工)换土垫层法
换土垫层法一、换土垫层的概念：当软弱土地基的承载力和变形满足不了建筑物的要求，而软土层的厚度又不很大时，将基础底面下处理范围内的软弱土层部分或全部挖去，然后分层换填强度较大的砂（碎石、灰土、高炉干渣、粉煤灰）或其它性能稳定、无侵蚀性的材料，并夯压（振实）至要求的密实度为止，这种地基处理方法称为换土垫层法二、换土垫层适用条件：换土垫层法适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等地等地基土的浅层处理．常用于轻型建筑、地砰、堆料场和道路工程等地基处理工程中。
三．换土垫层的作用是：（1）提高地基承载力，并通过垫层的应力扩散作用，减少垫层下．天然土层所承受的压力。
从而使地基强度满足要求；（2）垫层置换了软弱土层，从而可减少地基的变形量；（3）加速软土层的排水固结；（4）调整不均匀地基的刚度；（5）对湿陷性黄土、膨胀土或季节性冻土等特殊土，其目的主要是为了消除或部分消除地基土的湿陷性、胀缩性或冻胀性。
四．换土垫层的设计1、砂垫层厚度的确定砂垫层的厚度一般是根据砂垫层底部软土层的承载力来确定的，即作用在垫层底面处土的附加应力与自重应力之和，不大于软弱层的承载力设计值，如图2－1所示，并符合下式要求：式中p z—垫层底面处的附加应力设计值（kPa）；p cz—垫层底面处土的自重应力标准值（kPa）；f z—经深度和宽度修正后垫层底面处土层的基承载力设计值（kPa）。
图2－1垫层内应力分布砂垫层底面处的附加应力，除了可以采用弹性理论的土中应力公式求得外，也可按应力扩散角θ进行简化计算：条形基础：（2－2）矩形基础：（2－3）式中b—矩形基础或条形基础底面的宽度（m）；l—矩形基础底面的长度（m）；P—基础底面压力的设计值（kPa）；Pc—基础底面处土的自重应力标准值（kPa）；Z—基础底面下垫层的厚度（m）；θ—垫层的应力扩散角（0）。
各种换填材料的应力扩散角θ值见表（2－1）。
表2－1压力扩散角θ（0）注；当z／b<0.25时，除灰土取θ=30°外，其余材料均取θ=0o；当0.25<÷<0.5时，θ值可内插求得。
换土垫层法
灰土垫层
不仅可以使用在湿陷性黄土地基以及中小型工程的建设中，对膨胀土地基的处 理也相对适用
粉煤灰材 比较适合机场、堆场、厂房以及港区陆地等相关工程的大面积填筑工程 料
灰土垫层 适用于工业与民用建筑室内地坪、室外散坡、道路的灰土垫层工程
矿渣工程 最适合对堆场以及地坪等相关的工程大面积地基处理，不能在碱性废水以及酸性等相关的地 基处理中
二、进行换土垫层施工的原因
当建筑物基础下的持力层比较软弱ቤተ መጻሕፍቲ ባይዱ不能满足上部荷载对地 基的要求时，常采用换土回填法来处理。
三、换土垫层的作用
01 提高地基的承载力 02 减少地基沉降量
03 加速软土的排水固结 04 防止冻土
05 消除膨胀土的胀缩作用 06 使底筋和土壤隔离不受污染
四、垫层的分类
材料
（含水量 分层夯实）
回填
夯实
六、适用范围
换土垫层法适用于处理浅层软弱土地基、湿陷性黄土地基（只能用灰土垫层）、 膨胀土地基、季节性冻土地基。不同换土材料的适用范围不同，具体情况见下表：
砂土材料 水下黄土以及一般饱和或是非饱和软弱土等地基处理中比较适用
土垫层
素土垫层： 一些湿陷性黄土基地、大面积回填以及中小型工程中较为适用
处理方法。
用起重机将夯锤提升 到某一高度，然后自 由落锤，不断重复夯
击以加固地基。
五、施工过程
准备工作：垫层尺寸设计
五、施工过程
将建筑基础下的土层挖 去，注意：换土深度需 控制在一定的范围内。
（0.5—3m）
挖土
稳定性相对较高、且 没有侵蚀性的材料， 比如灰土、碎石以及
矿渣和粉煤灰等
达到建筑设计中所 要求的密实度
换土垫层法
《换土垫层法讲》课件
建筑工程：用于提高建筑 物的承载力和稳定性
Part Four
换土垫层法的优缺 点分析
优点分析
提高地基承载力： 换土垫层法可以 有效提高地基的 承载力，减少地 基沉降。
改善地基变形： 换土垫层法可以 改善地基的变形， 提高建筑物的稳 定性。
提高地基抗震性 能：换土垫层法 可以提高地基的 抗震性能，减少 地震对建筑物的 影响。
检测项目：压实度、厚度、 含水量等
验收流程：自检、互检、专 检等
验收记录：记录检测数据、 验收结果等
整改措施：对不合格项进行 整改，确保工程质量
Part Three
换土垫层法的应用 实例
道路工程中的应用
提高道路承载能力 改善道路排水性能 减少道路沉降和变形 延长道路使用寿命
房屋建筑工程中的应用
降低工程造价： 换土垫层法可以 降低工程造价， 提高经济效益。
缺点分析
施工难度大：需要更换土层，施工难度较大 成本较高：更换土层需要大量材料和人工，成本较高 工期较长：更换土层需要较长时间，工期较长 环境影响：更换土层可能会对环境造成一定影响，需要采取措施减少影响
适用条件与限制因素
适用于软弱地基的处理
垫层施工方法
清理场地：清除原有土层， 平整场地
测量放线：确定垫层位置， 进行测量放线
挖槽：根据设计要求，挖 出垫层槽
铺设垫层：将换土垫层材 料铺设在垫层槽内
压实：使用压实机械对垫 层进行压实
养护：保持垫层湿润，防 止干裂和沉降
质量检测与验收
验收标准：符合设计要求、 满足施工规范等
检测方法：钻孔取样、现场 检测等
换土垫层法的应用范围广泛，可以用于各 种类型的地基处理，如软弱土层、湿陷性 黄土、膨胀土等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.用木夯或机械夯 2.木夯重40kg，落距400 - 500mm 3.一夯压半夯，全面夯实 适用于砂石地基
夯实法
150-200
8-12
ቤተ መጻሕፍቲ ባይዱ
碾压法
150-350
8-12
6 - 10t压路机往复碾压。碾压次数已达到 适用于大面积的 要求密实度为准 砂石 地 基 ，不 宜用 于地 下 水 位以 下的 砂地基
适用范围及其作用
试用范围：砂地基和砂石地基适用于处理透水性强的软弱粘性 土地基。例如淤泥、淤泥质土、湿陷性黄土、素填土、杂填土 地基及暗沟、暗塘等浅层处理。 其主要作用：提高持力层强度减少地基的变形量加速软 土层的排水固结 ④防止冻胀⑤消除或部分消除地基土的湿陷性 胀缩性。
操作方法（以砂土层为例）
过现场试验以设计压实系数与所对应的贯入度为标准检验垫
层的施工质量。 垫层的施工质量检验必须分层进行。 用环刀法取样时，取样点应位于每层厚度的2/3深度处。 竣工验收采用载荷试验检验垫层承载力时，每个单体工程不 宜少于3点
换土垫层法在某软弱地基中的应用
工程概况 江南办事处单层厂房，位于江南工业区九号街区临时厂区场地， 场地位于江门市中心路北面，紧靠中心路，东宁工业城东面。厂房 面积约1600m2，钢筋混凝土柱，三角形钢屋架，属单层排架结构， 墙体材料为粘土砖，屋面为镀锌波纹瓦。 根据钻孔揭露，自上而下分为4层，①填土、松散，厚0.9～2.2;② 耕植土，可塑，厚0.6～1.30m；③淤泥质土饱和、流塑、厚12.3～ 19.1m;④强风化含砾粉砂岩，揭露厚3.7m。地下水情况，场地存 在一定量的地下水，水位标高为-0.6～1.5m之间，平均1.05m。 建筑物安全等级为二级，场地类型为三类，按抗震设防烈度为7度， 抗震等级为三级，基本风压0.6kN/m2，屋面活载0.3kN/m2。 钢屋架根据恒载、活载及风荷载的大小，选用国家标准图集轻型 屋面钢屋架，排架结构，如图1所示。柱脚固接，柱顶铰接，柱距 为6m，计算柱脚内力。边柱脚内力设计值如下：Fk＝ 278kN Vk＝9kN Mk＝28kN•m
基础施工 在施工中，3:7碎石垫层的砂、碎石重量进行准确称量，采用材料的最优含水量作为施工含水量，大约取 15～20％，由于地下水较丰富，开挖的设集水井进行抽水，土方开挖到指定深度后，要及时回填砂碎石， 由于需用人工局部开挖，对原土产生扰动，故在回填时要先放置尺寸较大的毛石块，形成较硬的底壳，回 填材料的分层厚度不宜大于250mm，并用平板式振动器冲水振动密实，压实系数要求达到0.94，并采用 贯入仪检验垫层质量，通过现场试验以控制压实系数，所对应的贯入度为合格标准。回填厚度达到设计要 求后，要尽量及时浇筑混凝土基础，经现场观测，垫层的密实度达到预期的效果。 经济分析与使用效果 采用天然浅基础 (1) 按一个开间计算：V＝1.8×1.8×0.5×3＝4.86m3 C25混凝土基础造价：4.86×500＝2430元 (2)3:7砂碎石垫层（及挖土）：2.4×2.4×1.0×3＝17.3m3 造价：1.73×50＝865元 基础每平方造价：（2430＋865）/（6×26）＝21.1元／m2 采用Φ 300桩基础 Φ300桩，桩长20m，单桩竖向承载力设计值 R＝200kN，二桩承台尺寸1.65×0.6×0.7 (1) 桩：22×2×3＝132m 造价：132×70＝9240元 (2)C25桩承台：1.65×0.6×0.7×3＝2.10m3 造价：2.1×500＝1050元 (3)试验费：200×1.65×6×2＝3960元 (4)桩机进退场费：3000元 基础每平方造价：(9240+1050)/(6×26)+(3960+3000)/1600=70.3元/m2 综合上述经济分析，采用天然浅基础每平方米能节约造价50元，经济效益明显。 该建筑使用至今，通过多次的沉降观测，发现基础沉降均匀，且沉降量很小，约10mm，无出现墙体、梁、 柱开裂等现象，同时，该厂区还有一座二层办公楼，亦采用该基础形式，同样无出现沉、裂现象，效果良 好，得到业主的好评。 高新工业区的地质情况都很相似，存在淤泥层较厚的情况，针对结构形式类似的建筑，采用换填法处理是 很适宜的。
④分段施工时，接头处应做成斜坡，每层错开0.5-1.0m，并应充分捣实。
⑤采用碎石换填时，为防止基坑底面的表层软土发生局部破坏，应在基坑底部及四测先 铺一层砂，然后再铺设碎石垫层。 ⑥换填应按分层铺垫，分层夯（压）实，每层的铺设厚度不宜超过表1-1规定数值。分 层厚度可用样桩控制。垫层的捣实方法可视施工条件按表1-1选用。捣实砂层应注意不要扰动 基坑底部和四测的土，以免影响和降低地基强度。每铺好一层垫层，经密实度检验合格后方可 进行上一层施工。 ⑦冬季施工时，不得采用夹有冰块的砂石做垫层，并应采用措施防止砂石内水分冻结。
捣实方法
平振法
每层铺设 施工最佳含水 厚度（cm） 量（%） 200 - 250 15 - 20
施工说明
备注
插振法
振捣器插入 深度
饱和
