太阳能热水器的组成及工作原理
太阳能热水器的原理与应用
太阳能热水器的原理与应用太阳能热水器是一种利用太阳能直接将水加热的设备，被广泛应用于家庭和商业领域。
其原理是将太阳能转化为热能，使得水温逐渐升高，最终达到使用温度，节省了能源成本，同时降低了碳排放量，对环境友好。
本文将对太阳能热水器的原理、普及情况、优缺点和未来发展方向进行探讨。
一、太阳能热水器的原理太阳能热水器主要由以下几部分组成：集热器、储水箱、管道以及水泵、控制器等配件。
其简单的工作原理是将太阳光线聚焦在集热器上，通过集热器将太阳能转化为热能，将水进行加热。
储水箱则是将已经加热好的水储存在其中，管道将加热好的水输送到需要使用的地方。
太阳能热水器的核心部分是集热器，其主要由真空玻璃表面、吸热管以及保温材料组成。
吸热管内部是一种工作沸点温度比水高的物质，当太阳光线直接照射在吸热管表面时，吸热管内的物质就会产生蒸汽，将热能传递给水，水温渐渐升高。
储水箱则通过管道连接集热器，将加热好的水储存，并可随时供应热水。
二、太阳能热水器的普及情况太阳能热水器得到了广泛的应用，在绿色环保理念逐渐深入人心的今天，其优点也越发明显。
目前，太阳能热水器的应用已经涵盖了农村、城市、公共机构等各个领域，是一种环保、节能的绿色能源。
在中国，太阳能热水器的发展历程，也反映出了一条“由小到大”的历程。
起初，它仅仅是少数人的家庭装备，但随着社会经济的发展和人们环保意识的提高，其应用规模逐渐扩大。
截至目前，中国在太阳能热水器产能上已经跃居世界第一，每年出产太阳能热水器的数量远远超过了世界其他任何国家。
三、太阳能热水器的优劣势太阳能热水器的优点主要在于环保、绿色能源和节能方面。
它采用的是太阳能来源，可替代传统的火力发电和石油化学能源，可有效降低大气污染和温室气体排放。
此外，太阳能热水器使用周期长、维护成本低，操作方便，可大幅降低用户的能源使用成本，提供冬季热水使用的同时也利用了充足的夏季太阳能资源。
然而，太阳能热水器也存在一些缺点。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备，它可以有效地利用太阳能资源，为我们提供热水。
太阳能热水器的工作原理主要包括太阳能的收集、传导、转换和储存四个过程。
1. 太阳能的收集太阳能热水器通常由集热器和储热装置两部分组成。
集热器是太阳能热水器的核心部件，它通过吸收太阳辐射，将太阳能转化为热能。
集热器通常采用黑色材料，如黑色涂层的铜板或铝板，这样可以增加吸收太阳能的能力。
集热器的表面通常覆盖有一层透明的玻璃罩，以减少热能的散失。
2. 热能的传导太阳能热水器中的集热器通过热管或热媒将热能传导到储热装置中。
热管是一种具有良好导热性能的管道，其内部充满了工质，当太阳能热水器吸收到太阳能后，热管中的工质会被加热，然后通过管道将热能传递到储热装置中。
热媒也可以用水代替，当太阳能热水器吸收到太阳能后，热水会通过管道传导到储热装置中。
3. 热能的转换储热装置是太阳能热水器中的一个重要组成部分，它可以将传导过来的热能转化为热水。
储热装置通常由一个水箱和一层保温材料组成。
当热能传导到储热装置中时，水箱中的水会被加热，保温材料可以防止热能的散失，保持水的温度。
一般情况下，储热装置的容量越大，储存的热水量就越多。
4. 热水的使用经过以上的过程，太阳能热水器中的热水已经被加热到一定温度，可以供我们使用了。
用户可以通过水龙头或其他热水设备来使用这些热水，满足日常生活的热水需求。
总结：太阳能热水器的工作原理是基于太阳能的收集、传导、转换和储存过程。
通过集热器吸收太阳能，热管或热媒将热能传导到储热装置中，储热装置将热能转化为热水，最终供用户使用。
太阳能热水器的工作原理使得我们可以有效地利用太阳能资源，实现绿色环保的热水供应。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器的工作原理：太阳能热水器是一种利用太阳能将水加热的设备。
它主要由太阳能集热器、热水储存箱和控制系统组成。
太阳能集热器是太阳能热水器的核心部件，它能够将太阳能转化为热能。
太阳能集热器普通由玻璃面板、吸热板、吸热管和保温层组成。
玻璃面板能够有效地吸收太阳辐射，而吸热板则将吸收到的太阳能转化为热能。
吸热管通过与吸热板的接触，将热能传导到水中。
保温层能够减少热量的散失，提高集热效率。
热水储存箱用于储存加热后的热水。
它普通由保温层、内胆和外壳组成。
保温层能够有效地减少热量的散失，保持热水的温度。
内胆普通由不锈钢或者其他耐腐蚀材料制成，以防止水质污染。
外壳则起到保护和美观的作用。
控制系统用于控制太阳能热水器的工作状态。
它普通包括温度传感器、温度控制器和水泵。
温度传感器能够感知热水的温度，温度控制器则根据设定的温度范围来控制水泵的工作。
当热水的温度低于设定值时，控制系统会启动水泵将冷水送入太阳能集热器进行加热。
当热水的温度达到设定值时，控制系统会住手水泵的工作，以防止热水过热。
太阳能热水器的工作原理可以简单概括为：太阳能集热器吸收太阳能，将其转化为热能，然后通过吸热管将热能传导到水中，使水加热。
加热后的热水被储存在热水储存箱中，供人们使用。
控制系统能够根据热水的温度自动控制水泵的工作，以保证热水的温度在设定范围内。
太阳能热水器具有环保、节能、经济等优点，已经得到了广泛的应用。
它不仅可以满足人们的日常生活用水需求，还可以用于工业生产和农业灌溉等领域。
随着技术的不断进步，太阳能热水器的效率和可靠性将进一步提高，为人们提供更加便利和可持续的能源选择。
太阳能热水器的组成及工作原理(13页)
太阳能热水器的组成及工作原理2.1 系统总体结构设计图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2：T3T2图2-2 系统控制原理图注释：T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。
1.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后（7～9点），设定当日的水箱温度N（由两位次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。
具体控制过程如下：打开循环阀门F1，关闭冷水进水阀门F2，热水阀门F3处于空控状态。
然后开始比较温度，若（T31>5摄氏度，T2>T1）为止。
如若T1，那么循环水集热过程结束，进入冷水集热控制过程。
3.冷水集热控制此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为T3，和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为9点～20点。
具体控制过程如下：关闭循环水阀门F2，打开冷水阀门F2，热水阀门F3处于可控状态。
若T3>N，打开热水阀门F3并将保持一段时间，若T3<N，关闭F3继续给太阳能集热器加热，知道温度答应N，当打开F3时此时比较水管水温T2与N的值，若T2>N阀门F3继续保持打开状态，否则关闭F3。
太阳能热水器的工作原理与使用技巧
太阳能热水器的工作原理与使用技巧随着人们环保和节能意识的增强，太阳能热水器作为一种清洁、环保、节能的热水器，逐渐被广泛应用于家庭和工业领域。
那么，太阳能热水器是如何工作的呢？如何正确使用太阳能热水器呢？本文将为您一一解答。
一、太阳能热水器的工作原理太阳能热水器利用太阳辐射能，将光能转换为热能，从而加热水。
太阳能热水器主要由集热器、储水器、水管和控制器组成。
1. 集热器集热器是太阳能热水器的核心部件，其主要作用是吸收太阳辐射能并将其转换为热能。
太阳能热水器的集热器通常分为平板集热器和真空管集热器两种类型。
平板集热器是一种平面结构，由铝板和玻璃组成。
铝板的下面是黑色吸热涂层，能将吸收的太阳光转化为热能。
而上方的玻璃层则防止热能散发。
真空管集热器由各种规格的玻璃管组成，其中的热水管和真空玻璃管紧密贴合在一起。
在太阳光的照射下，热水管中的水被加热，然后流向储水器。
2. 储水器储水器是太阳能热水器储存热水的地方。
其主要作用是将集热器中加热的水储存起来，供家庭使用。
储水器通常由不锈钢或铁皮制成，具有保温、保温、耐腐蚀等特性。
一般来说，储水器的容量越大，就能储存更多的热水，满足家庭需要的各种用水。
3. 水管水管是连接集热器和储水器的管道。
它的主要作用是将集热器中加热的水输送到储水器中，并将储存的热水供应到家庭各个用水点。
4. 控制器控制器是太阳能热水器的智能控制部件。
其主要功能是控制集热器的启停、温度及水位的监测以及故障保护等。
现在市面上的太阳能热水器大多采用数字控制器，可以自动控制水温、储水容量和水流量等，具有更加智能化的特性。
二、太阳能热水器的使用技巧太阳能热水器作为一种新型的热水器，需要特别的使用技巧，才能发挥最大的效果。
以下是一些太阳能热水器的使用技巧：1. 使用前清洗安装好太阳能热水器后，首先需要对热水器进行清洗，以确保热水器的干净和卫生。
清洗前需要将出水管和进水管拆开，然后用清水冲洗内部，清洁水量可以根据实际情况而定。

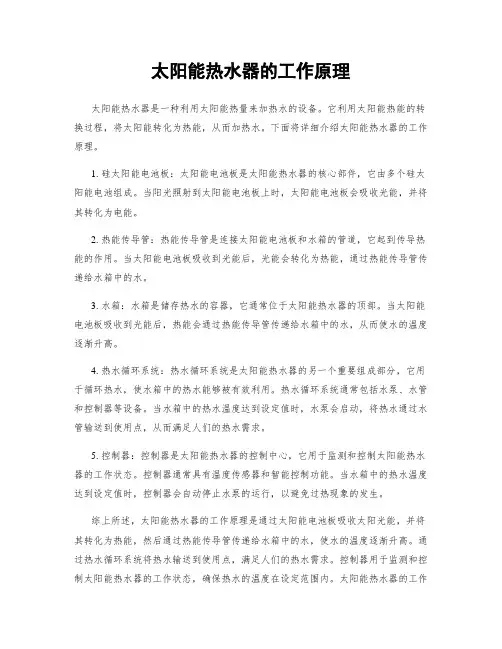

太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能热量来加热水的设备。
它利用太阳能热能的转换过程，将太阳能转化为热能，从而加热水。
下面将详细介绍太阳能热水器的工作原理。
1. 硅太阳能电池板：太阳能电池板是太阳能热水器的核心部件，它由多个硅太阳能电池组成。
当阳光照射到太阳能电池板上时，太阳能电池板会吸收光能，并将其转化为电能。
2. 热能传导管：热能传导管是连接太阳能电池板和水箱的管道，它起到传导热能的作用。
当太阳能电池板吸收到光能后，光能会转化为热能，通过热能传导管传递给水箱中的水。
3. 水箱：水箱是储存热水的容器，它通常位于太阳能热水器的顶部。
当太阳能电池板吸收到光能后，热能会通过热能传导管传递给水箱中的水，从而使水的温度逐渐升高。
4. 热水循环系统：热水循环系统是太阳能热水器的另一个重要组成部分，它用于循环热水，使水箱中的热水能够被有效利用。
热水循环系统通常包括水泵、水管和控制器等设备。
当水箱中的热水温度达到设定值时，水泵会启动，将热水通过水管输送到使用点，从而满足人们的热水需求。
5. 控制器：控制器是太阳能热水器的控制中心，它用于监测和控制太阳能热水器的工作状态。
控制器通常具有温度传感器和智能控制功能。
当水箱中的热水温度达到设定值时，控制器会自动停止水泵的运行，以避免过热现象的发生。
综上所述，太阳能热水器的工作原理是通过太阳能电池板吸收太阳光能，并将其转化为热能，然后通过热能传导管传递给水箱中的水，使水的温度逐渐升高。
通过热水循环系统将热水输送到使用点，满足人们的热水需求。
控制器用于监测和控制太阳能热水器的工作状态，确保热水的温度在设定范围内。
太阳能热水器的工作原理充分利用了太阳能热量，具有环保、节能的特点，是一种可持续发展的能源利用方式。
太阳能热水器的工作原理与应用场景
太阳能热水器的工作原理与应用场景太阳能热水器是一种利用太阳能将阳光转化为热能，从而加热水的设备。
它具有环保、节能、可再生等优点，并且在很多应用场景中都有着广泛的应用。
本文将介绍太阳能热水器的工作原理以及其在不同场景下的应用。
一、太阳能热水器的工作原理太阳能热水器主要由太阳能集热器、热水储存器和水管系统三个主要部分组成。
下面将详细介绍这三个部分的工作原理。
1. 太阳能集热器太阳能集热器是太阳能热水器的核心部件，它负责将太阳光转化为热能。
太阳能集热器通常由玻璃罩、吸收膜、保温材料和辅助结构组成。
工作原理如下：当太阳光照射到太阳能集热器的吸收膜上时，吸收膜会将太阳光转化为热能。
吸收膜通常采用黑色吸热涂料，其吸收太阳能的能力较强。
转化为热能的太阳能将被保温材料阻挡在集热器内，保持热能不被散失。
玻璃罩则起到保护集热器内部免受外部环境影响的作用。
2. 热水储存器热水储存器是太阳能热水器的储存部分，它负责将通过太阳能集热器加热得到的热水储存起来，以备使用。
热水储存器通常由一个保温层和一个水箱组成。
工作原理如下：在太阳能集热器将太阳能转化为热能后，热水会通过水管系统流入热水储存器的水箱中。
水箱内部有一个保温层，可以防止热能流失。
热水在储存器中被保持在一定的温度，这样，当用户需要热水时，可以从热水储存器中取出热水使用。
3. 水管系统水管系统是太阳能热水器的输送部分，它负责将太阳能集热器中加热得到的热水输送到使用点。
水管系统通常由进水管、出水管和连接集热器与热水储存器的管道组成。
工作原理如下：当热水储存器中的热水供应不足时，用户可以打开热水龙头，进水管将自来水输送到太阳能集热器中。
在经过集热器加热后，热水通过出水管被输送到用户的使用点。
这样，用户就可以得到热水，满足生活用水的需求。
二、太阳能热水器的应用场景太阳能热水器由于其环保、节能等优点，在众多场景中都有着广泛的应用。
下面将介绍太阳能热水器在家庭和商业领域中的应用场景。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备。
它的工作原理基于太阳能的热量转换和传导过程。
下面我将详细介绍太阳能热水器的工作原理。
1. 太阳能热水器的组成部分太阳能热水器通常由太阳能集热器、储热装置、水箱和管路系统组成。
太阳能集热器是太阳能热水器的核心部件，它能够吸收太阳辐射能并将其转化为热能。
储热装置用于储存热能，以便在夜间或阴天时仍能提供热水。
水箱用于储存热水，并通过管路系统将热水输送至使用点。
2. 太阳能热水器的工作原理太阳能热水器的工作原理主要分为两个过程：集热过程和传导过程。
(1) 集热过程太阳能集热器通常由一个黑色的吸热板和一层玻璃罩组成。
吸热板表面涂有一种能够吸收太阳辐射能的涂层，当太阳光照射到吸热板上时，涂层会吸收太阳辐射能并将其转化为热能。
玻璃罩的作用是减少热量的散失。
当太阳辐射能通过玻璃罩照射到吸热板上时，吸热板会将太阳能转化为热能，并将热能传递给储热装置中的工质（通常为水或其他流体）。
(2) 传导过程储热装置中的工质会在吸热板吸收到的热能的作用下被加热，热能会通过传导的方式传递给储热装置中的水。
传导过程中，热能会从高温区域（吸热板）传递到低温区域（储热装置中的水）。
这样，储热装置中的水会逐渐被加热，形成热水。
3. 太阳能热水器的工作原理解析太阳能热水器的工作原理可以用热力学和传热学的知识来解析。
(1) 热力学分析根据热力学第一定律，能量守恒定律，太阳能热水器的工作原理可以解释为太阳能的辐射能被吸收后转化为热能，然后热能通过传导的方式传递给储热装置中的水，最终形成热水。
这个过程中，热能的转化和传递是按照能量守恒的原则进行的。
(2) 传热学分析太阳能热水器的工作原理也可以用传热学的知识来解析。
传热学研究的是热量的传递过程，太阳能热水器的工作原理中的热量传递主要是通过传导的方式进行的。
传导是指热量通过物质内部分子间的碰撞传递的过程。
在太阳能热水器中，热量从吸热板传递到储热装置中的水，就是通过传导进行的。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的装置，它通过收集太阳能将其转化为热能，然后将热能传递给水。
这种装置可以为我们提供热水，同时还能节省能源并减少对环境的污染。
下面将详细介绍太阳能热水器的工作原理。
一、太阳能热水器的组成部分太阳能热水器主要由集热器、储水箱、加热系统和控制系统组成。
1. 集热器：集热器是太阳能热水器的核心部分，它通常由一组黑色的太阳能集热板组成。
这些集热板能够吸收太阳辐射，将其转化为热能。
2. 储水箱：储水箱用于储存加热后的热水，通常位于集热器的下方。
储水箱内部有一层保温层，可以保持热水的温度，减少热量的损失。
3. 加热系统：加热系统包括热水循环管路和水泵。
当太阳能集热器吸收到热能后，热水通过循环管路进入储水箱，水泵负责循环水流。
4. 控制系统：控制系统用于监控太阳能热水器的工作状态，并根据需要控制加热系统的运行。
常见的控制方式有温度传感器和液晶显示屏。
二、1. 吸收太阳能：太阳能热水器的集热器表面通常涂有一层黑色涂料，这样可以增加吸收太阳辐射的能力。
当太阳光照射到集热器表面时，黑色涂层吸收光能，将其转化为热能。
2. 传导热能：热能通过集热器传导给内部的工质（通常是液体），使其温度升高。
3. 储存热能：热水通过循环管路进入储水箱，被储存起来。
储水箱内部的保温层可以减少热量的损失，确保热水保持一定的温度。
4. 使用热能：当需要热水时，控制系统会启动水泵将储水箱中的热水抽出，通过管道输送到使用地点。
热水在经过水泵的压力作用下流动，为我们提供热水。
三、太阳能热水器的优势太阳能热水器具有许多优势，因此在各地都得到了广泛的应用。
1. 环保节能：太阳能热水器利用太阳能作为能源，不需要消耗化石能源，减少了碳排放和对环境的污染。
同时，它也节约能源成本，对减少能源消耗具有积极意义。
2. 经济实用：虽然太阳能热水器的初投资较高，但其运行成本较低。
通过使用太阳能加热水，可以大大减少传统热水器的用电量或燃气消耗，从而节约开支。
太阳能热水器的工作原理
太阳能热水器的工作原理引言概述太阳能热水器是一种利用太阳能将水加热的设备，通过太阳能的热量来取代传统的燃气或者电力加热方式，具有环保、节能的特点。
本文将详细介绍太阳能热水器的工作原理。
一、太阳能热水器的基本组成1.1 集热器：用于吸收太阳能并将其转化为热能。
1.2 储水箱：用于储存加热后的热水。
1.3 控制系统：用于控制水温和水流，保证系统正常运行。
二、太阳能热水器的工作原理2.1 光伏效应：集热器中的太阳能电池板吸收太阳光，并将其转化为电能。
2.2 热传导：通过导热管将热能传导至储水箱中的水。
2.3 循环系统：控制系统会启动循环泵将热水循环至集热器，实现加热循环。
三、太阳能热水器的加热过程3.1 吸收太阳能：集热器吸收太阳能，并将其转化为热能。
3.2 传导热能：热能通过导热管传导至储水箱中的水。
3.3 储存热水：加热后的热水储存在储水箱中，供日常使用。
四、太阳能热水器的优势4.1 环保节能：利用太阳能作为能源，减少对传统能源的依赖，降低能源消耗。
4.2 维护成本低：太阳能热水器结构简单，维护成本低，使用寿命长。
4.3 适合范围广：适合于各类建造，特殊是在阳光充足的地区效果更佳。
五、太阳能热水器的发展前景5.1 技术不断创新：太阳能热水器技术不断创新，效率不断提升。
5.2 政策支持：政府对太阳能热水器的支持力度增加，促进其在市场上的普及。
5.3 市场需求增长：随着环保意识的提高，太阳能热水器市场需求逐渐增长。
结语太阳能热水器作为一种环保节能的热水加热设备，具有广阔的应用前景。
通过不断的技术创新和政策支持，太阳能热水器将在未来得到更广泛的应用，为人们的生活带来更多便利和环保效益。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将光能转化为热能，从而加热水的设备。
它主要由集热器、储水箱和管道系统组成。
下面将详细介绍太阳能热水器的工作原理。
1. 集热器太阳能热水器的集热器通常由太阳能吸收器、传热管和保温层组成。
太阳能吸收器是最重要的部份，它由一层黑色的吸热板构成，能够吸收太阳光，并将其转化为热能。
吸热板通常采用高吸收率和低反射率的材料，如黑色涂层的铜板或者铝板。
当太阳光照射到吸热板上时，吸热板会吸收光能并转化为热能，使得吸热板的温度升高。
2. 管道系统太阳能热水器的管道系统连接集热器和储水箱。
管道系统通常包括进水管、出水管和循环管。
进水管将冷水引入集热器，经过吸热板吸收太阳能后，水的温度升高。
热水通过出水管流出集热器，进入储水箱。
循环管用于保证热水能够循环流动，以保持水温的稳定。
3. 储水箱储水箱是太阳能热水器的储存部份，用于储存被加热的热水。
储水箱通常位于集热器的下方，接收从集热器流出的热水。
储水箱内部设有保温层，以减少热量的散失。
同时，储水箱还设有冷水补充口和热水取水口，方便用户使用。
4. 工作原理当太阳光照射到吸热板上时，吸热板吸收光能并转化为热能，使得吸热板的温度升高。
热能通过传热管传导到水中，使水的温度升高。
热水由进水管进入集热器，经过吸热板吸热后，流入储水箱。
同时，冷水通过冷水补充口进入储水箱，与热水进行混合，从而降低热水的温度。
循环管的作用是保证热水能够循环流动，以保持水温的稳定。
太阳能热水器的工作原理基于太阳能的利用，它不需要外部能源供应，具有节能环保的特点。
在太阳光充足的情况下，太阳能热水器能够提供稳定的热水供应。
同时，太阳能热水器还可以与传统的燃气热水器或者电热水器相结合使用，以满足不同季节或者天气条件下的热水需求。
总结：太阳能热水器的工作原理是利用太阳能将光能转化为热能，通过集热器吸收太阳能，并将其传导给水，使水的温度升高。
热水经过管道系统流入储水箱，供用户使用。
太阳能热水器工作原理
太阳能热水器是迄今为止人类利用太阳能工业产品中普及 率最高的产品。普通太阳能热水器主机由三部分组成：真空 集热管、保温水箱和支架（如图所示）。常用的配件有：上 下水管、测控仪表、水阀开关等。
1、集热原理
系统中的集热元件，功能相当于电热水器中的电热管。 但和其它热水器不同的是，太阳能集热器是利用太阳的辐 射热能加热冷水，故而加热时间只能在有太阳光照射的白 天。 真空集热管就像一个细长的暖瓶胆，内外层之间为真 空，常用尺寸有：1800mm×58mm、1500 mm×47mm等。真空 管内管的外表面是特种材料涂层，可以有效吸收太阳辐射 能。当光子撞击膜层的时候，光能转化为热能，并传导给 管内的水，水温便逐渐升高。
4、连接管道，上下水原理
将冷水输送到符水箱进入集热器，再从保温水箱内把 热水输送到人们使用热水的通道。叫做连接管道，为使整 套系统形成一个闭合的环路，必须设计合理、连接正确， 循环管道对太阳能系统是否能达到最 佳工作状态至关重 要。热水管道必须做保温处理。管道必须有很高的质量， 保证15年以上的使用寿命。安装时要求横平竖直。 给太阳能热水器向上打水时，依靠的是自来水的水 压，没有自来水或者不能24小时供自来水的用户，就得依 靠水泵或者增压罐来给太阳能热水器打水。 用水时，只要打开室内的任何一个水龙头，热水器水 箱内的热水便依靠自然落差的原理流出。
保温水箱是如何让热水长时间保持高温、不随夜晚和 寒冬等外界温度变化呢？如图所示，保温水箱有三部分组 成：外胆、聚氨酯发泡层和不锈钢内胆，其中，聚氨酯发 泡层负责太阳能热水器的保温。聚氨酯的保温性能卓越， 是目前国内所有建材中导热系数最低（≤0.024）、热阻值 最高的保温材料。太阳能热水器的发泡层厚度一般在 50mm-70mm之间，实际保温性能则取决于生产厂家的发 泡机械、标准化模具和工艺技术然循环方式工作，没有外 在的动力，设计良好的系统只要有5~6℃以上的温差就可 以循环很好。水循环管路管径及管路分布的合理性直接影 响到集热器的热交换效率。 多数情况下，自然循环家用 热水器系统管路中的流态都可以视为层流。 集热器内管 路系统的阻力主要来自沿程阻力，局部阻力的影响要小得 多，其中支管的沿程阻力又比主管要大得多。当水温升高 后，由于运动粘度减小，沿程阻力变小，局部阻力的影响 变大。在一定范围内，当主管管径不变时，加大支管管径， 不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。一 般地，支管的水力半径应在10mm以上。当主管管径达到 一定值以后，增加主管管径对减小系统阻力意义不大。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将光能转化为热能，从而加热水的设备。
它不仅环保节能，而且可以降低家庭的能源消耗和热水费用。
下面将详细介绍太阳能热水器的工作原理。
1. 太阳能热水器的组成太阳能热水器主要由太阳能集热器、热水储存罐和循环系统组成。
太阳能集热器是太阳能热水器的核心部件，它负责将太阳能转化为热能。
热水储存罐用于存储加热后的热水，而循环系统则将热水从集热器输送到储存罐中。
2. 太阳能集热器的工作原理太阳能集热器通常由玻璃罩、吸热板、绝热层和背板等组成。
玻璃罩起到保温和保护吸热板的作用。
吸热板是集热器的关键部件，它通常由黑色吸热涂层覆盖，能够吸收太阳辐射并将其转化为热能。
绝热层则用于减少热量的散失，提高集热效率。
背板则起到支撑和加固的作用。
当太阳光照射到吸热板上时，吸热板会吸收太阳辐射，将光能转化为热能。
黑色吸热涂层的特殊性质使其能够高效地吸收光能，并将其转化为热能。
吸热板的温度随着吸收的光能的增加而升高。
3. 循环系统的工作原理循环系统主要由水泵、管道和控制阀组成。
当太阳能集热器吸收到足够的热能后，热水泵会启动，将热水从集热器中抽取出来，并通过管道输送到热水储存罐中。
同时，冷水会通过补水阀进入集热器，以保持循环的连续性。
循环系统中的控制阀起到控制热水流动的作用。
当热水储存罐中的水温达到设定的温度时，控制阀会关闭，停止热水的循环。
当热水储存罐中的水温下降到一定程度时，控制阀会重新打开，继续循环加热。
4. 热水储存罐的工作原理热水储存罐通常由保温层、储水层和出水口等组成。
保温层用于减少热量的散失，提高热水的保温效果。
储水层用于存储加热后的热水，以供家庭使用。
出水口则用于将热水输送到家庭的热水器、淋浴等设备中。
当循环系统将加热后的热水输送到热水储存罐中时，热水会在储水层中积聚。
保温层的存在可以有效地减少热量的散失，使得储存罐中的热水保温效果更好。
当家庭需要使用热水时，可以通过出水口将热水输送到相应的设备中。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备。
它的工作原理基于太阳能的收集、传导和转换过程。
下面将详细介绍太阳能热水器的工作原理。
1. 太阳能热水器的组成太阳能热水器主要由太阳能集热器、储热水箱和管路系统组成。
太阳能集热器是太阳能热水器的核心部件，通常由玻璃罩、吸热板、吸热层、保温层和背板等组成。
吸热板一般采用黑色吸热涂料，以提高吸热效果。
储热水箱用于储存加热后的热水，通常由保温层包裹，以减少热量的散失。
管路系统用于连接太阳能集热器和储热水箱，将热水从集热器传送到储热水箱。
2. 太阳能热水器的工作原理太阳能热水器的工作原理可以分为两个主要过程：太阳能的收集和太阳能的转换。
太阳能的收集过程：当太阳光照射到太阳能集热器上时，吸热板吸收太阳能并将其转化为热能。
吸热板上的黑色吸热涂料能够吸收更多的太阳能，并将其转化为热能。
吸热涂料的选择和涂布方式对太阳能的吸收效率有很大影响。
太阳能的转换过程：吸热涂料吸收到的太阳能会使得吸热板表面温度升高。
热能通过传导、对流和辐射的方式传递到吸热层，再通过管路系统传递到储热水箱中的水。
水在储热水箱中被加热，形成热水。
3. 太阳能热水器的工作原理示意图(示意图)4. 太阳能热水器的工作原理详解太阳能热水器的工作原理可以进一步分为以下几个步骤：(1) 太阳能的收集：当太阳光照射到太阳能集热器上时，吸热板吸收太阳能并将其转化为热能。
吸热板上的黑色吸热涂料能够吸收更多的太阳能，并将其转化为热能。
(2) 热能的传导：吸热涂料吸收到的热能会使得吸热板表面温度升高。
热能通过吸热板的导热性质，沿着吸热板表面向外传导。
(3) 热能的对流：热能通过传导到吸热层后，会引起水的对流。
热能使得水分子的热运动加剧，从而形成对流。
(4) 热能的辐射：吸热层表面的热能会以辐射的方式向周围环境传递。
辐射是一种通过电磁波传递热能的方式。
(5) 热水的传输：热水通过管路系统传输到储热水箱中。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备，其工作原理基于太阳能的热辐射和热传导。
下面将详细介绍太阳能热水器的工作原理。
1. 真空管吸热原理太阳能热水器的核心部件是真空管，它由外管、内管和玻璃管组成。
内管表面涂有吸热涂层，能够吸收太阳光的热辐射。
当太阳光照射到真空管上时，被吸收的光能会转化为热能，使得内管表面温度升高。
由于真空管内外之间是真空或者低压气体，热传导几乎被消除，使得内管上的热能难以散失。
2. 热能传导和传热剂太阳能热水器中的热能需要通过传导传递给水。
在热水器的水箱中，有一组金属导热管，将内管的热能传导给水。
导热管通常由铜或者铝制成，具有良好的导热性能。
通过导热管，热能可以快速传递给水，并且在水箱中形成一个热循环。
3. 热水循环系统太阳能热水器的热水循环系统由水箱、水泵和控制器组成。
当太阳能热水器的内管吸收到足够的热能时，控制器会自动启动水泵，将冷水从水箱中抽取出来，通过导热管加热后再回到水箱中。
这样循环往复，使得水箱中的水温不断升高，最终达到我们所需要的热水温度。
4. 辅助加热装置太阳能热水器通常还配备有辅助加热装置，例如电加热器或者燃气加热器。
当太阳能无法满足热水需求时，这些加热装置可以提供额外的热能，确保热水的供应稳定。
辅助加热装置通常由控制器自动控制，根据水温的变化来决定是否启动。
5. 系统保护装置太阳能热水器还配备有一些系统保护装置，以确保系统的安全和可靠运行。
例如，过温保护装置可以监测水温，当水温过高时，自动切断加热源的供电，避免水温过热。
此外，还可以设置压力保护装置，当系统内部压力过高时，自动释放压力，保护系统的正常运行。
总结：太阳能热水器的工作原理是基于太阳能的热辐射和热传导。
通过真空管的吸热原理，将太阳光能转化为热能。
热能通过导热管传导给水，形成热循环。
辅助加热装置可以提供额外的热能，保证热水的稳定供应。
系统还配备保护装置，确保系统的安全运行。
太阳能热水器的工作原理使得我们能够利用太阳能来加热水，节约能源，减少对传统能源的依赖，具有环保和经济的特点。
太阳能热水器工作的原理
太阳能热水器工作的原理
太阳能热水器是利用太阳能将光能转换为热能，实现热水供应的设备。
它由太阳能集热器、水箱、水管和控制系统等组成。
太阳能集热器是太阳能热水器的核心部件，通常采用平板式或真空管式结构。
它通过吸收太阳辐射，将光能转化为热能。
平板式太阳能集热器利用黑色吸热板，吸收阳光照射的热能，然后通过传热管将热能传递给水箱中的水。
真空管式太阳能集热器则在每个真空玻璃管内部设置吸热体，将太阳能转化为热能，再通过管道将热能传递至水箱中。
水箱是储存热水的地方。
当太阳能集热器将光能转化为热能后，热能通过传热管或传热沟将热量传递给水箱内的水。
水箱内部通常还设有保温层，以保持热水的温度，减少热量损失。
水管是连接太阳能集热器和水箱的管道系统。
水管将热能从太阳能集热器传输至水箱，并将加热后的热水供应给用户。
水管的设计要考虑传热效率和水流量的问题，以确保热能能够高效传递并满足用户的需求。
控制系统是太阳能热水器的智能化管理部分，用于监测和控制系统运行状态。
控制系统可以调节太阳能集热器的工作温度，实现自动控制和智能化管理。
一般来讲，太阳能热水器的控制系统具备温度传感器、水位传感器和控制器等功能。
太阳能热水器的工作原理就是利用太阳能将光能转化为热能，通过太阳能集热器将热能传递给水箱内的水，最终提供热水供
应。
这种环保、节能的设备不仅可以降低家庭能源消耗，还可以减少对传统能源的依赖，具有良好的经济和环保效益。
太阳能热水器原理
太阳能热水器原理太阳能热水器是一种利用太阳能来加热水的装置。
它采用了太阳能的直接转换原理，通过将太阳能转化为热能，并将这些热能应用于水的加热过程。
下面将详细介绍太阳能热水器的工作原理及其构成要素。
一、工作原理太阳能热水器的工作原理基于太阳能的收集和传导过程。
它主要由两部分组成：热水器集热器和热水储存装置。
1. 热水器集热器热水器集热器是太阳能热水器的核心组件，它能够有效地收集太阳能并将其转化为热能。
热水器集热器主要由吸热器、传热管和保温层组成。
在白天，太阳辐射照射到热水器集热器的吸热器上，吸热器吸收太阳辐射并将其转化为热能。
然后，通过传热管将热能传导到热水储存装置中的水。
保温层的作用是减少热能的散失，确保热水能够保持较高的温度。
2. 热水储存装置热水储存装置是太阳能热水器用于储存和提供热水的部分。
它通常由水箱和保温层组成。
在白天，热水器集热器将太阳能转化为热能并传导到热水储存装置中的水中。
当太阳能不足时或者在夜晚，热水储存装置中的保温层能够保持水的温度，确保热水的储存和使用。
二、构成要素太阳能热水器的构成要素包括太阳能集热板、传热管、水箱、保温层、控制系统等。
1. 太阳能集热板太阳能集热板是太阳能热水器中的主要组件，也是太阳能转化为热能的关键部分。
它通常由具有良好吸热性能的材料制成，如铜、铝等，表面涂有吸热涂层。
2. 传热管传热管是太阳能热水器中起到热能传导作用的部分。
它将太阳能集热板中吸收的热能传导到水箱中的水中。
3. 水箱水箱是太阳能热水器中的储存和供应热水的部分。
它通常由耐高温材料制成，如不锈钢，能够有效储存热水，并确保水的卫生安全。
4. 保温层保温层的作用是减少热能的散失，确保热水能够保持较高的温度。
它通常由聚氨酯等保温材料制成，能有效地防止热能流失。
5. 控制系统控制系统是太阳能热水器中的重要组成部分，用于监测和控制水温、水位等相关参数。
它可以确保太阳能热水器的正常运行和热水的供应。
三、优点和应用太阳能热水器具有以下几个优点：1. 环保节能：太阳能热水器利用太阳能进行热水供应，无需其他能源，不产生污染物和温室气体，具有良好的环境效益。
太阳能热水器的工作原理
太阳能热水器的工作原理太阳能热水器是一种利用太阳能将水加热的设备，它通过将太阳能转化为热能，实现对水的加热。
下面将详细介绍太阳能热水器的工作原理。
一、太阳能热水器的组成部分太阳能热水器主要由太阳能集热器、水箱、水管和控制系统等组成。
1. 太阳能集热器：太阳能集热器是太阳能热水器的核心部件，主要用于吸收太阳辐射能并将其转化为热能。
太阳能集热器通常由玻璃罩、吸热板、吸热管和绝热层等组成。
2. 水箱：水箱是储存热水的容器，通常位于太阳能集热器的下方。
水箱内部设有加热器、保温层和出水口等。
3. 水管：水管用于连接太阳能集热器和水箱，实现水的循环流动。
水管通常由耐高温、耐腐蚀的材料制成。
4. 控制系统：控制系统用于监测和控制太阳能热水器的工作状态，包括温度传感器、水位传感器、温控器等。
二、太阳能热水器的工作过程太阳能热水器的工作过程主要分为太阳能的吸收转化、传递和储存三个阶段。
1. 太阳能的吸收转化：太阳能集热器吸收太阳辐射能，将其转化为热能。
太阳能集热器的吸热板通常采用黑色材料，能够有效吸收太阳辐射能，并将其转化为热能。
吸热板上的吸热管内部流动着冷水，当太阳辐射照射到吸热板上时，吸热管内的水会被加热。
2. 热能的传递：加热后的水通过水管流入水箱，实现热能的传递。
水管将加热后的水从太阳能集热器输送到水箱中，水箱内的加热器将水加热至设定的温度。
3. 热能的储存：加热后的水储存在水箱中，供用户使用。
水箱内设有保温层，能够有效减少热能的损失，确保储存的热水保持一定的温度。
用户可通过水箱的出水口取热水使用。
三、太阳能热水器的工作原理太阳能热水器的工作原理是基于太阳能的热能转化和传递过程。
具体工作原理如下：1. 吸收太阳能：太阳能集热器通过玻璃罩将太阳辐射能吸收，吸热板上的吸热管内流动的冷水被加热。
2. 传递热能：加热后的水通过水管流入水箱，实现热能的传递。
水管将加热后的水从太阳能集热器输送到水箱中，水箱内的加热器将水加热至设定的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能热水器的组成及工作原理2.1 系统总体结构设计图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2：T3T2F 3热集水热太阳光F1箱器T1D自来水图2-2 系统控制原理图注释：T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。
1.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。
为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先，关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集，同时进行温度的比较，当水箱的温度小于30摄氏度时，电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。
当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。
2.循环水集热过程早晨水温控制之后（7～9点），设定当日的水箱温度N（由两位BCD次齿轮开关设定），输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。
具体控制过程如下：打开循环阀门F1，关闭冷水进水阀门F2，热水阀门F3处于空控状态。
然后开始比较温度，若（T3-T1>5摄氏度，T2>T1）为止。
如若T1=N，那么循环水集热过程结束，进入冷水集热控制过程。
3.冷水集热控制此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为T3，和当日的设定温度值相比较，若T3>N则将已加热的水送入热水箱，每天的控制时段大概为9点～20点。
具体控制过程如下：关闭循环水阀门F2，打开冷水阀门F2，热水阀门F3处于可控状态。
若T3>N，打开热水阀门F3并将保持一段时间，若T3<N，关闭F3继续给太阳能集热器加热，知道温度答应N，当打开F3时此时比较水管水温T2与N的值，若T2>N阀门F3继续保持打开状态，否则关闭F3。
可见，次过程充分利用太阳光能转化为热能，方便快捷。
4.水箱加热控制此时，也许你会问如果没有日照或者日照较弱时，到了晚上我们是否还能洗上热水澡吗？答案是肯定的，不要忘了这款热水器还有一个从系统，这时它就要发挥作用了。
热水箱温度为T1，将它和设定值N相比较，从而控制是否打开电加热，控制时段为下午，具体过程如下：若T1<N，电加热接通；否则，电加热断开，而且，15点～20点中的每个小时有下表的关系：表一时间（时）温度比较加热值（度）15 T1<35<N 3516 T1<40<N 4017 T1<45<N 4518 T1<50<N 5019 T1<55<N 5520 T1<60<N 60最终热水箱的温度加热到设定值N。
由此可见，即使没有日照我们照样可以洗上热水澡了。
综上所述，太阳能供热控制系统不仅节约而且高度只能化，方便省事，不论日常家居，还是对宾馆、学校等都是最佳选择。
2.2太阳能热水器组成及原理太阳能热水器的组成及工作原理5472132-3 热水器装置简图1-集热器 2-下降水管 3-循环水管4-补给水箱 5-上升水管 6-自来水管 7-热水出水管热水器主要由集热器、循环管道和水箱等组成，图中为典型的热水器装置图。
图中集热器1按最佳倾角放置，下降水管2的一端与循环水箱3的下部相连，另一端与集热器1的下集管接通。
上升水管5与循环水箱3上部相连，另一端与集热器1的上集管相接。
补给水箱4供给循环水箱3所需的冷水。
当集热器吸收太阳辐射后，集热器内温度上升，水温也随之升高。
水温升高后，水的比重减轻，便经上升水管进入循环水箱上部。
而循环水箱下部的冷水比重较大，就由水箱下流到集热器下方，在集热器内受热后又上升。
这样不断对流循环，水温逐渐提高，直到集热器吸收的热量与散失的热量相平衡时，水温不再升高。
这种热水利用循环加热的原理，因此又称循环热水器。
集热器是一种利用温室效应，将太阳能辐射转换为热能的装置，该装置与一般热水交换器不一样，热交换器通常只是液体到液体，或是液体到气体的热交换过程，而平板行集热器时直接将太阳辐射传给液体或气体，是一个复杂的传热过程。
平板型集热器结构形式很多，世界上已实用的集热器就有直管式、瓦楞式、扁管式、铝翼式等二十多种。
3.1.太阳能控制器硬件结构根据控制要求，采用80C51单片机的智能控制器结构框图如图1所示。
由于本系统运算量不是很大，没有太多的中间数据需要处理、保存，因此不再外扩数据存储器。
仅使用80C51 内部RAM已完全能够满足要求。
系统的硬件接口电路包括：控制器实时时钟接口电路，蓄水箱温度和水位检测接口电路、设定键和串行显示接口电路、看门狗和复位接口电路以及继电器输出接口电路等。
图3-1 太阳能控制器硬件结构图3.2. 控制器实时时钟接口电路为实现热水器24小时供应热水的目的，控制器必须有一个实时时钟来为系统提供准确的基准时间；在软件设计上则要实时地读出当前时间，同设定时间比较，以决定系统工作状态。
本系统采用美国DALLA S半导体公司最新推出的时钟芯片DS12887，该芯片采用CMOS 技术，把时钟芯片所需的晶振和电池以及相关的电路集成到芯片内部，并与MC146818管脚完全兼容。
DS12887芯片具有微功耗、外围接口简单、精度高，工作稳定可靠等优点。
它与80C51单片机的接口电路见下图3-2。
8+5V5.1K+5V1KC图3-2 DS12887与单片机接口电路模式选择脚MOT接地，选择IN TEL时序。
DS12887 的高位地址用80C51 的P2.4 选择，则时钟芯片的高8位地址为EFH，而其低8 位地址则由芯片内部各单元的地址来决定(00H～80H)，DS12887 的中断输出端IRQ 接上拉电阻，同80C51中断线IN TO相连，为单片机提供中断信号。
SQW端口编程为2Hz方波输出，经二分频后，驱动两个LED发光二极管作为时钟的秒闪烁显示。
3.3.水位检测和温度检测接口电路蓄水箱水位和温度检测部分是实现温度智能控制的重要环节，只有准确地检测出水位和温度，才能通过软件计算提前开始辅助加热的预加热时间。
要实现辅助加热提前时间的精确计算，最好是采用连续液位传感器，但考虑系统成本，本设计仍采用分段式液位传感器(通过软件来提高精度)，在水位显示上也仍采用分段显示。
水位检测部分的硬件连接如图3所示。
太阳能热水器的组成及工作原理图3-3 水位监测及显示接口电路检测原理如下：当水箱中无水时，8个非门均由1M欧姆电阻上拉成高电平，所以图中各“非”门(CD4069) 输出均为低电平，LED1～ LED8 均不亮。
当水位高于“非”门1 的输入探针时，由于水的导电作用，使“非”门1 的输入变为低电平，所以其输出变为高电平，LED点亮，依此类推。
随着水位的上升，各“非”门输出相继为高电平，LED依次点亮。
这里要注意的是上拉电阻不能选择太小，因为水的电阻在100k8 左右，所以上拉电阻选择太小的话，将在水位升高时，无法把“非”门输入端拉成低电平。
实验表明，上拉电阻选择在500k～1M欧姆左右能很好地满足电路的工作要求。
为了使80C51 随时能够读出当前的水位情况，这里选用74L S244 作为状态输入缓冲器。
蓄水箱温度检测电路采用DS18B20芯片使其换成脉冲信号，送到80C51的I/O 口(编程为计数器工作模式)，通过测量输出脉冲频率的大小来换算成水温高低信号。
3.4 看门狗和复位接口电路的设计控制器的看门狗电路由两级74LS123芯片组成。
用P1.7作为单稳态触发器的定时脉冲发生端，当P1.7 口线超过一定时间不对74L S123发正脉冲时，系统将自动复位（附录）。
3.5 键盘和显示接口电路的设计3.5.1 键盘电路下图为80C51单片机P1口构成的中断方式4*4键盘电路。
P1.0-P1.3为行线，P1.4-P1.7为列线，行线与4输入与门74HC21的一组输入端相连，输出端与外部中断INT1相连。
16个键号Ki（I=0-15）次序如图中标注。
时钟INT1 74HC21 10K*4 P1.0 A B C D P1.1P1.2P1.3P1.4 P1.5 P1.6P1.7图3-4 80C51 P1口构成的4*4中断方式键盘行列式键盘处理程序较为复杂，当有键按下时74HC21输出端出现低电平请求中断；在中断服务程序中要再次确认是否真有键按下，真有键按下时，再查出是哪个键按下，把该键的键号送入堆栈保护，等待键释放后再将键号弹出A 中。
该键盘输入处理程序的出口状态是键号在A 中。
设计中断程序时，先在主程序中将中断系统初始化，并开中断。
在试验演示中通常开中断都设置循环等待。
3.5.3 显示接口电路的设计键盘和显示电路是人机交互的重要手段。
控制键是用户干预系统运行的唯一接口，也是用户比较关心的问题。
为了实现控制器对时间与温度的设定及显示功能，串行显示电路采用串入并出芯片74LS164驱动4位数码管实现时间与温度的静态显示。
该电路只使用80C51的3个端口，配接4片串入并出移位寄存器74LS164 与1片三端可调稳压器LM317T 。
其中74LS164 的引脚Q0～Q7为8位并行输出端;引脚A 、B 为串行输入端;引脚CL K 为时钟脉冲输入端，在CLK 脉冲的上升沿作用下实现移位，在CLK = 0 、清除端MR =1时，74LS164保持原来数据状态;MR =0 时，74LS164输出清零，其显示电路如3.5.3图。
复位、图3-5 串行口扩展的4位LED显示电路其工作过程如下:80C51的串行口设定在方式0移位寄存器状态下，串行数据由P3.0发送，移位时钟由P3.1 送出。
在移位时钟的作用下，串行口发送缓冲器的数据一位一位地移入74LS164中。
4片74LS164 串级扩展为4个8 位并行输出口，分别连接到4个LED显示器的段选端作静态显示。
需要指出的是，由于74LS164 无并行输出控制端，因而在串行输入过程中，其输出端的状态会不断变化，造成不应显示的字段仍有较暗的亮度，影响了显示的效果。
以往的做法是在74LS164 的输出端加接4片锁存器或三态门，使移位寄存器串行输入数据时其输出端的变化不反映到LED上，待串行输入结束后再打开锁存器或三态门，将稳定的显示数据送给LED。
本设计电路的独特之处在于仅采用了1片三端可调稳压器LM317T，317T 的3、2 脚分别是电压输入、输出端，317T 的1脚是电压调整端，脚2输出电压随脚1电压而变化。
脚1与接地电阻之间并一个NPN 三极管，它的基极受P1.7 口线控制，串行输入时P1.7 口线为高电平，三极管饱和导通使317T 的脚1约为0.3 V，脚2输出电压随之下降到1.5 V，不足以使共阳极LED发光，故此时串行输入的影响不会反映到LED上；串行输入结束后，使P1.7口线为低电平，三极管截止，脚2输出电压因脚1电压增高便上升到2.0V使LED正常发光。
