SBW-100KVA全自动补偿式交流稳压器的使用及维护
SBW-100KVA全自动补偿式交流稳压器的使用及维护摘要：为保证电压稳定，SBW系列三相全自动补偿式电力稳压器得到广泛使用，并展现颇多优势。
如果因为外界因素影响，或者负载发生变化导致电压波动大，可以借助稳压器增强电压的稳定性，提升设备的运行效率和安全性。
为深入了解此类型稳压器的使用情况，将SBW-100KVA全自动补偿式交流稳压器作为主要研究对象，明确了稳定器的应用特点和原理，并结合设备运行要求，对安装、使用、维护以及故障处理分别进行探讨，确保设备在使用过程中能将功能和作用发挥到最大。
关键词：SBW-100KVA；全自动；补偿式交流稳压器；使用及维护引言在当前社会生产生活中，如果电压缺乏稳定性，会导致设备老化，缩短设备的使用寿命，甚至需要频繁维修和保养设备，因此维持设备电压稳定至关重要。
SBW-100KVA全自动补偿式交流稳压器在维持电压稳定方面发挥重要作用，效率高且时效性强，能够为生产工作的开展提供交流稳压电源，促进生产效率的提高。
故而，应该强化对此类稳压器的研究与应用。
1SBW-100KVA全自动补偿式交流稳压器的应用特点和原理1.1 应用特点SBW-100KVA全自动补偿式交流稳压器的特点较多，诸如容量大、效率高，适用的负载相对广泛，可以承受瞬时超载，也达到连续工作的目的。
在稳压器运行阶段，手动、自动开关可以做到灵活切换。
并且此类设备在具体安装过程中，便利性强，对技术人员的要求不高，使用过程安全且稳定。
SBW-100KVA全自动补偿式交流稳压器的组成部分较多，诸如补偿电路、伺服电机控制电路、减速传动结构等。
为保证稳压器能平稳运行，在实际应用期间，需要对稳压器的工作原理明确掌握，注意应用规范和操作流程。
1.2 工作原理SBW-100KVA全自动补偿式交流稳压器是由多个部分组合而成，包括显示电路、操作电路、补偿系统等。
稳定器在具体运行阶段，工作原理具体如图1所示。
结合图1可以看出，主要由三相输入电压经过补偿电路、保护电路，最后输出电压，在此期间，电压检测补偿电路，而旁路系统则由补偿电路和保护电路构成。
DBW-SBW稳压器使用说明书
●响应时间短，可小于 0.5 秒； ●适用任意负载(阻性、感性与容性)； ●可长期连续运行；
●有欠压、过压及故障保护；
●自动投入，(如电网停电，恢复供电后)，经 5 秒延时后自动投入。
3、规格： 型号
SBW-20KVA SBW-30KVA SBW-50KVA SBW-80KVA SBW-100KVA SBW-150KVA SBW-180KVA SBW-225KVA SBW-320KVA SBW-400KVA SBW-500KVA SBW-600KVA SBW-800KVA SBW-1000KVA SBW-1600KVA DBW-20KVA DBW-30KVA DBW-50KVA DBW-100KVA DBW-150KVA DBW-200KVA DBW-250KVA
住“升压’’按钮使输出电压高于 425 伏时过压保护电路能自动切断电源。
c．按下“启动”按钮，然后点动“升压”或“降压”按钮，使碳刷滑动或滑道两端碰
撞限位开关时，应能可靠切断伺服电机电源，注意本试验应从速，以免输出电压过高引起
故障； (注：本项目出厂前已调试好，用户可不予调试)
d．将手动自动置于“自动”位置，输出电压应能自动调整到稳压精度范围内。
输入电压(伏)
304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 304-456 176-264 176-264 176-264 176-264 176-264 176-264 176-264
2800
380
2430
3500
220

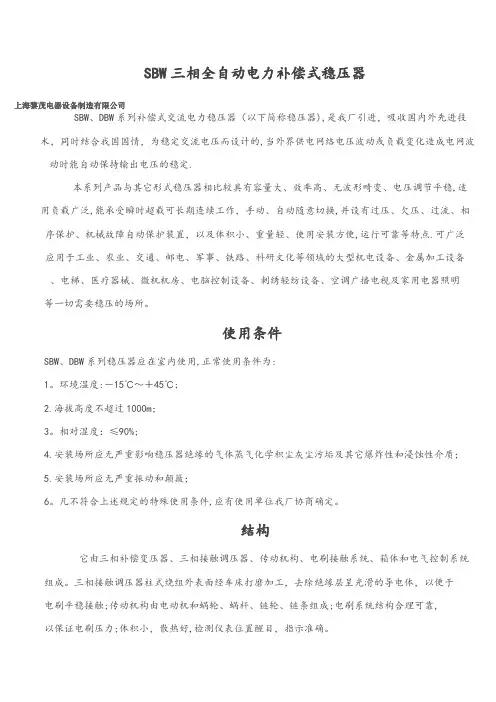

SBW三相电力补偿式稳压器
SBW三相全自动电力补偿式稳压器上海黎茂电器设备制造有限公司SBW、DBW系列补偿式交流电力稳压器（以下简称稳压器),是我厂引进，吸收国内外先进技术，同时结合我国国情，为稳定交流电压而设计的,当外界供电网络电压波动或负载变化造成电网波动时能自动保持输出电压的稳定.本系列产品与其它形式稳压器相比较具有容量大、效率高、无波形畸变、电压调节平稳,适用负载广泛,能承受瞬时超载可长期连续工作，手动、自动随意切换,并设有过压、欠压、过流、相序保护、机械故障自动保护装置，以及体积小、重量轻、使用安装方便,运行可靠等特点.可广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、电梯、医疗器械、微机机房、电脑控制设备、刺绣轻纺设备、空调广播电视及家用电器照明等一切需要稳压的场所。
使用条件SBW、DBW系列稳压器应在室内使用,正常使用条件为:1。
环境温度:－15℃～＋45℃;2.海拔高度不超过1000m；3。
相对湿度：≤90%;4.安装场所应无严重影响稳压器绝缘的气体蒸气化学积尘灰尘污垢及其它爆炸性和浸蚀性介质；5.安装场所应无严重振动和颠簸；6。
凡不符合上述规定的特殊使用条件,应有使用单位我厂协商确定。
结构它由三相补偿变压器、三相接触调压器、传动机构、电刷接触系统、箱体和电气控制系统组成。
三相接触调压器柱式绕组外表面经车床打磨加工，去除绝缘层呈光滑的导电体，以便于电刷平稳接触;传动机构由电动机和蜗轮、蜗杆、链轮、链条组成;电刷系统结构合理可靠,以保证电刷压力;体积小，散热好,检测仪表位置醒目，指示准确。
型号规格产品尺寸、重量整机及主要部件工作原理主要部件与电路三相主电路开关装置及操作电路1)。
稳压器主电路设置了一只电控开关QA和一只刀形开关QN。
是为了使电压自动补偿系统能方便地投入和退出而设置的,投入运行时只要把刀形开关QN置于“稳压"状态,按“稳压”按钮,电控开关QA就能自动合上即可：假如稳压器自身出现故障或需要在市电直通状态下使用,只要把刀形开关手柄置于“市电"位置即可，并按下“停止"按钮,使市电指示灯亮。
