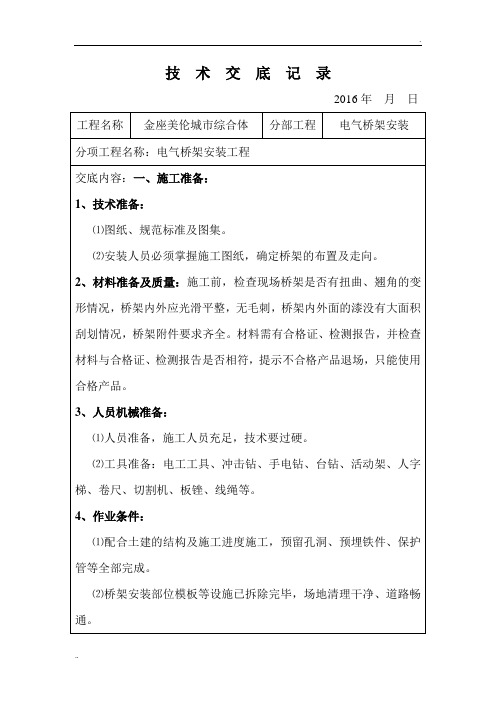

技术交底记录

2016年月日工程名称金座美伦城市综合体分部工程电气桥架安装分项工程名称：电气桥架安装工程

交底内容：一、施工准备：

1、技术准备：

⑴图纸、规范标准及图集。

⑵安装人员必须掌握施工图纸，确定桥架的布置及走向。

2、材料准备及质量：施工前，检查现场桥架是否有扭曲、翘角的变形情况，桥架内外应光滑平整，无毛刺，桥架内外面的漆没有大面积刮划情况，桥架附件要求齐全。材料需有合格证、检测报告，并检查材料与合格证、检测报告是否相符，提示不合格产品退场，只能使用合格产品。

3、人员机械准备：

⑴人员准备，施工人员充足，技术要过硬。

⑵工具准备：电工工具、冲击钻、手电钻、台钻、活动架、人字梯、卷尺、切割机、板锉、线绳等。

4、作业条件：

⑴配合土建的结构及施工进度施工，预留孔洞、预埋铁件、保护管等全部完成。

⑵桥架安装部位模板等设施已拆除完毕，场地清理干净、道路畅

通。

⑶桥架安装应与管道、通风及其他工种协调施工。

⑷安装桥架前，建筑物内的墙面、顶板、竖井等土建作业必须基本完成。

⑸预留洞位置准确无误，洞口内无杂物。

二、施工工艺：

施工流程：弹线修洞定位→支、吊架的加工→支、吊架的安装→桥架的安装→固定桥架及接地线接地的连接。

1、弹线修洞定位：根据图纸设计确定进出箱、柜等电气器具的安装位置，竖向安装的桥架从最高处的洞口吊通线，修理前期预埋在穿楼板预留的洞口。水平安装的桥架用线绳沿顶棚、墙壁等处，每段拉通线，确定支、吊架的位置，在每一跨的大梁处使用角钢支架作为防滑固定支架，大梁之间的位置根据桥架的规格及荷载来确定吊支架的规格。

2、支、吊架的加工：支、吊架使用型材下料，钻孔需台钻，材料需切割机切割，严禁使用电、气焊切割、吹眼，焊接焊缝饱满，除掉焊渣后使用角磨机打磨平整。自制支吊架所用的材料角钢不小于∠30x3mm，扁钢不小于25x3mm，圆钢不小于Ф8，支吊架必须进行防腐处理，刷防锈漆后方可安装。

3、支、吊架的安装：

⑴支架与吊架的安装：支架的安装应根据所承受的荷载选择相应

的金属膨胀螺栓，一般不应小于Ф10，对于荷载较大的600mm以上的桥架应采取单边双螺栓固定，对于吊杆安装的，应用双螺母紧固支架，支架安装时，不应在空心砖墙或加气块上用膨胀螺栓固定，钻孔直径误差不能超过﹢0.5mm，深度误差不超过﹢3mm，钻孔时应使用钻机定位杆控制钻孔深度，打孔后的深度应将套管全部埋入墙内或顶板内，表面应平齐，膨胀螺栓固定后，头部偏斜不应大于2mm。

⑵电缆桥架水平安装时，水平桥架固定间距一般不大于1.5m~3m，在进行箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm 以内应增设固定支架，水平桥架安装高度根据实际情况确定，距地面最低高度不得低于2.5米。

4、桥架的安装：

⑴金属桥架应平整，无扭曲变形、内壁无毛刺、附件齐全，桥架连接应使用连接板，严禁电焊焊接，连接板的位置固定螺栓、螺母的方向必须在外侧，且接地跨接线只设一侧连接，固定使用的螺栓、螺母、垫圈、垫片均应为镀锌件。

⑵几组电缆桥架在同一高度水平安装时，相邻的桥架应考虑维护、检修距离，桥架上部距离顶棚及其他障碍物的间距不应小于30cm。距梁底不小于2cm。

⑶如受条件限制，强弱电电缆须安装同一桥架内时，应在金属线槽内加装隔板分隔。

⑷金属桥架在与通风、消防管道在排距过程当中，出于后期时通

道装潢吊顶层高的限制，应考虑做翻弯处理，但在翻弯制作过程当中，应尽可能将坡度放缓，便于后期电缆的排放不出现电线、电缆悬空，导致桥架保护盖板无法加盖的现象发生。

⑸金属桥架进行交叉、转弯、丁字连接时，应采用成品单通、二通、三通等进行变通连接。

⑹金属桥架在与过线盒、箱、柜的连接时，应使用抱脚连接片进行螺丝紧固。

⑺金属桥架在水平敷设、垂直安装时，必须注意偏差不能超过5mm。

⑻桥架安装在遇到建筑物的表面有坡度时，应须随其变化的坡度进行敷设。

5、桥架与支架的固定、接地线的连接：

⑴金属桥架及其支架的全长不应小于2处与接地（PE）干线相连接，超过30米的应另加接地线连接部位。非镀锌桥架连接板的两端接地线跨接使用铜芯线或铜编织带，其最小截面积不小于4mm²，每处一根。

⑵桥架在沿墙沿楼板敷设时，线槽宽150mm以上，应采用双螺栓进行固定，竖向安装使用支架固定（侧边固定），当桥架高度为75、100、150mm时，两侧使用1根螺栓固定，当高度为200mm时使用2根螺栓固定。

三、质量验收标准：
