§3.3 几种常见的磁场1 学案
第三节几种常见的磁场教案
选修3—1磁场第三节几种常见的磁场（一）课标要求会判断几种常见的磁场的方向；能用安培定则判断磁场方向。
（二）设计理念将课程目标的三个维度融入教学过程中，发挥实验在教学中的重要性，通过实验直观的感受几种磁场的分布情况，进而用安培定则进行判断，了解电流产生的磁场在日常生活中的应用。
（三）教学目标1、知识与技能（1）知道什么叫磁感线；会用磁感线描述磁场（2）知道几种常见的磁场及其磁感线空间分布的情况；（3）会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向；（4）知道安培分子电流假说，并能解释有关现象。
2、过程与方法（1）培养学生的观察、分析的能力；（2）运用类比的方法掌握描述磁场的方法——磁感线。
（3）提高学生的空间想象能力。
3、情感态度与价值观（1）培养学生的爱国主义精神；（2）了解物理学相关的热点问题，有乐于探索的精神。
（四）重难点分析1、教学重点（1）认识几种常见的磁体及其磁场分布；（2）学习使用安培定则判断直线电流、环形电流及通电螺线管的磁场方向。
2、教学难点（1）会用安培定则判断直线电流、环形电流及通电螺线管的磁场方向。
（五）实验仪器模拟磁感线演示仪、条形磁铁、蹄形磁铁、小磁针、直导线、环形导线、漆包线圈、干电池（六）教学流程图（七）教学过程1、课题引入［讲解］通过之前的学习，我们认识了生活中的磁现象和电流的磁效应，知道存在我们周围的磁场有强弱之分，可用磁感应强度来描述。
［提问］同时我们知道，磁场是客观存在的，但却看不见、摸不着，有什么方法可以科学直观地反映磁场的强弱程度呢？（学生活动：思考讨论）2、新课教学［提问］大家回想一下学习电场的时候是如何形象直观地描述电场中各点的电场强度？（学生活动：回忆作答）到此，大家能否仿照描述电场的方法来描述磁场呢？（学生活动：讨论作答）［课件］如果在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致，这样的曲线就叫做磁感线。
高中物理3.3《几种常见的磁场》教案(新人教版选修3-1)
【演示】
①用铁屑模拟磁感线的演示实验，使学生直观地明确条形磁铁、蹄形磁铁、通电直导线、通电环形电流、通电螺线管以及地磁场(简化为一个大的条形磁铁)各自的磁感线的分布情况(磁感线的走向及疏密分布)。
②用投影片逐一展示:条形磁铁（图1）、蹄形磁铁（图2）、通电直导线（图3）、通电环形电流（图4）、通电螺线管以及地磁场(简化为一个大的条形磁铁)（图5）、※辐向磁场（图6）、还有二同名磁极和二异名磁极的磁场。
2．正确理解磁通量的概念并能进行有关计算
时序
教学操作过程设计
（一）复习引入
要点：磁感应强度B的大小和方向。
［启发学生思考］电场可以用电场线形象地描述，磁场可以用什么来描述呢？
［学生答］磁场可以用磁感线形象地描述.-----引入新课
（老师）类比电场线可以很好地描述电场强度的大小和方向，同样，也可以用磁感线来描述磁感应强度的大小和方向
第三节、几种常见的磁场
科目
物理
年级
作者
时间
年月日课题第三节、来自种常见的磁场教学目标︵
知识
能
力品
德
︶
（一）知识与技能
1．知道什么叫磁感线。
2．知道几种常见的磁场（条形、蹄形，直线电流、环形电流、通电螺线管）及磁感线分布的情况
3．会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
4．知道安培分子电流假说，并能解释有关现象
（二）新课讲解
【板书】1．磁感线
（1）磁感线的定义
在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致，这样的曲线叫做磁感线。
（2）特点：
A、磁感线是闭合曲线，磁铁外部的磁感线是从北极出来，回到磁铁的南极，内部是从南极到北极.
3几种常见的磁场-人教版选修3-1教案
几种常见的磁场
本文主要介绍几种常见的磁场，包括直线电流中的磁场、电荷运动产生的磁场、长直导线中的磁场和磁体中的磁场。
直线电流中的磁场
在直线电流中，电流通过导线时会产生磁场。
这种磁场的磁感线呈环形，方向由右手螺旋定则确定。
当电流方向为从观察者向内时，磁场呈顺时针方向；当电流方向为从观察者向外时，磁场呈逆时针方向。
电荷运动产生的磁场
当电荷以速度v运动时，会产生磁场。
这种磁场经由右手螺旋定则确定方向。
在电荷的速度方向垂直于磁场方向时，磁场最大；当电荷的速度方向与磁场方向相同时，磁场为零。
长直导线中的磁场
长直导线中的磁场较为特殊，它的方向与线圈的方向相同，呈同心圆形。
磁场的强度与电流强度成正比，与离导线距离成反比。
当将导线弯曲成螺旋形时，磁场的方向呈同心圆柱形。
磁体中的磁场
磁体中的磁场分为磁化磁场和外加磁场两种。
在没有外加磁场的情况下，每一部分的磁性都会使得它们在其自身周围产生磁场。
当外加磁场存在时，磁体中会出现新的磁场方向，磁化磁场会在新的方向上和外加磁场相互作用。
以上是几种常见的磁场的介绍，其中包括直线电流中的磁场、电荷运动产生的磁场、长直导线中的磁场和磁体中的磁场。
通过了解这些常见的磁场，可以更好地理解电磁现象。
3.3几种常见的磁场学案1.doc
课题3.3几种常见的磁场（一）学习目标1.知道什么叫磁感线。
2.知道几种常见的磁场（条形、蹄形磁铁，直线电流、坏形电流、通电螺线管）及磁感线分布的情况3.会川安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
4.知道安培分子电流假说，并能解释有关现彖5.理解匀强磁场的概念，明确两种情形的匀强磁场学习重点会用安培定则判断磁感线方向，理解安培分子电流假说。
学习难点安培定则的灵活应用轻松学习（合作探究）一、磁感线：在磁场中|丽出一些曲线，使曲线上每一点的___________ 方向都跟这点的磁感应强度方向一致，这样的曲线就叫磁感线。
（请通过观察以下关于条形磁铁及蹄形磁铁的磁感线分布，结合所学电场线的特点总结出磁感线的特点）电场线特点磁感线特点1.电场线（是或不是）真实存在的 1.2.电场线从出发终止于2.3 .电场线的方向与该点的场强方向相同3.4.电场线的表示场强的人小 4.5.电场线既不也不 5.二、几种常见的磁场：通电导线周围的磁场分布可以通过把小磁针放到通电导线附近，根据磁针的指向来研究。
通41导线的磁场方向可以用安培定则（也叫右手螺旋定则）来判定。
1•通电直导线（安培定则：___________________________________________________________________________________________________ ）（请利用安培定则判定非画出下面通电直导线周围的磁密线分布）: 提示：当视线沿杆向下俯视观1捉示：当视线垂直于杆观察杆的n/ :察刨面时你会看到什么呢？：侧而时你会看到什么呢？| : : □/丨c i I: O / :I II II II II Iu I I立体图 ! 俯视图: 侧视图（注：如果有一只箭朝你的眼睛射來那么你看到的应该是箭—；如果箭朝相反方向射出那么你看到的应该是箭_；所以“ •”代表乖直纸而向—，“ X ”代表垂直纸而向_。

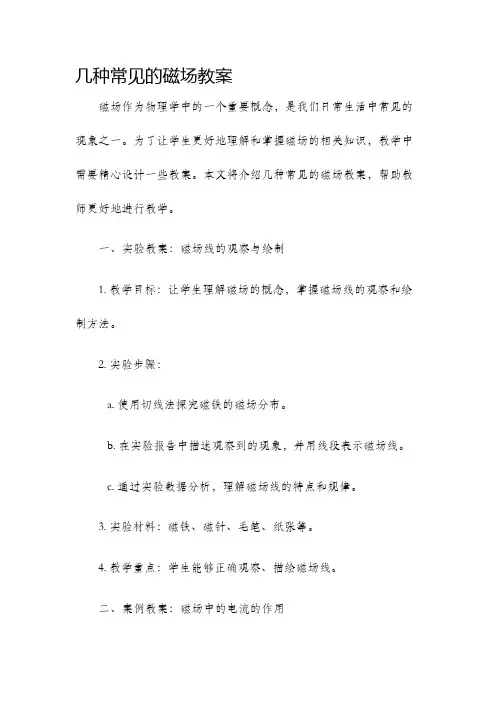

几种常见的磁场教案
几种常见的磁场教案磁场作为物理学中的一个重要概念，是我们日常生活中常见的现象之一。
为了让学生更好地理解和掌握磁场的相关知识，教学中需要精心设计一些教案。
本文将介绍几种常见的磁场教案，帮助教师更好地进行教学。
一、实验教案：磁场线的观察与绘制1. 教学目标：让学生理解磁场的概念，掌握磁场线的观察和绘制方法。
2. 实验步骤：a. 使用切线法探究磁铁的磁场分布。
b. 在实验报告中描述观察到的现象，并用线段表示磁场线。
c. 通过实验数据分析，理解磁场线的特点和规律。
3. 实验材料：磁铁、磁针、毛笔、纸张等。
4. 教学重点：学生能够正确观察、描绘磁场线。
二、案例教案：磁场中的电流的作用1. 教学目标：让学生理解磁场对电流的作用，掌握磁场中的电流运动规律。
2. 案例讲解：a. 案例一：电磁铁的原理及其应用。
b. 案例二：电磁感应的原理及其应用。
c. 案例三：电流在磁场中的力和力矩。
3. 教学重点：学生能够运用学到的知识解释磁场中电流的作用。
三、探究教案：磁场对运动带电粒子的影响1. 教学目标：让学生通过探究了解磁场对运动带电粒子的影响，掌握洛伦兹力的计算方法。
2. 探究步骤：a. 将带电粒子放置在磁场中，观察其受力运动情况。
b. 探究不同磁场强度、电流大小和带电粒子速度对洛伦兹力的影响。
c. 归纳洛伦兹力计算公式，并进行公式的练习和应用。
3. 教学重点：学生能够理解洛伦兹力的方向和大小计算方法。
四、讲解教案：地球磁场及其应用1. 教学目标：让学生了解地球磁场的形成原因和特点，探究地球磁场在生活中的应用。
2. 讲解内容：a. 地球磁场的形成原因。
b. 地球磁场的特点和分布。
c. 地球磁场在罗盘、地磁导航等方面的应用。
3. 教学重点：学生能够理解地球磁场的形成原因及其在生活中的应用。
以上是几种常见的磁场教案，教师可以根据教学需求和学生的实际情况选择适合的教案进行教学。
通过合理设计教学内容和方法，可以提高学生对磁场知识的理解和掌握程度，激发学生的学习兴趣，促进学生的自主探究和思维发展。
33几种常见的磁场

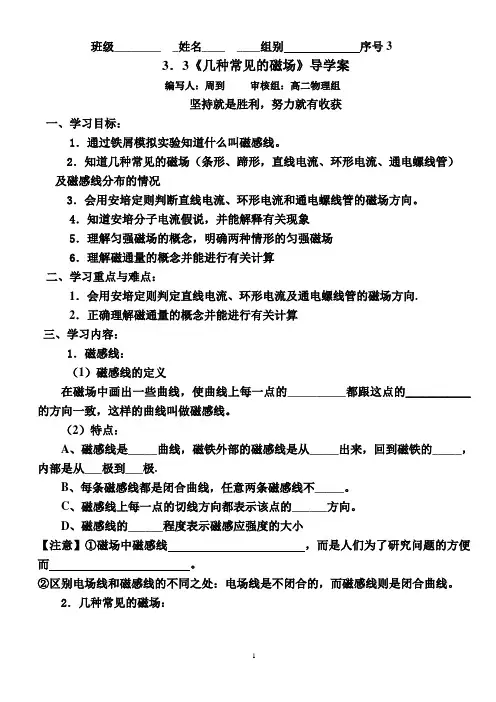

3．3《几种常见的磁场》导学案编写人：周到审核组：高二物理组坚持就是胜利，努力就有收获一、学习目标：1．通过铁屑模拟实验知道什么叫磁感线。
2．知道几种常见的磁场（条形、蹄形，直线电流、环形电流、通电螺线管）及磁感线分布的情况3．会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
4．知道安培分子电流假说，并能解释有关现象5．理解匀强磁场的概念，明确两种情形的匀强磁场6．理解磁通量的概念并能进行有关计算二、学习重点与难点：1．会用安培定则判定直线电流、环形电流及通电螺线管的磁场方向.2．正确理解磁通量的概念并能进行有关计算三、学习内容：1．磁感线：（1）磁感线的定义在磁场中画出一些曲线，使曲线上每一点的__________都跟这点的___________的方向一致，这样的曲线叫做磁感线。
（2）特点：A、磁感线是_____曲线，磁铁外部的磁感线是从_____出来，回到磁铁的_____，内部是从___极到___极.B、每条磁感线都是闭合曲线，任意两条磁感线不_____。
C、磁感线上每一点的切线方向都表示该点的______方向。
D、磁感线的______程度表示磁感应强度的大小【注意】①磁场中磁感线，而是人们为了研究问题的方便而。
②区别电场线和磁感线的不同之处：电场线是不闭合的，而磁感线则是闭合曲线。
2．几种常见的磁场：（1）条形、蹄形磁铁，同名、异名磁极的磁场周围磁感线的分布情况（图1、图2）（2）电流的磁场与安培定则①直线电流周围的磁场○直线电流周围的磁感线：是一些以导线上各点为圆心的________，这些同心圆都在跟导线______的平面上.（图3）○直线电流的方向和磁感线方向之间的关系可用安培定则（也叫右手螺旋定则）来判定：用右手握住导线，让伸直的大拇指所指的方向_____的方向一致，弯曲的四指所指的方向就是_______的环绕方向.②环形电流的磁场○环形电流磁场的磁感线：是一些围绕环形导线的闭合曲线，在环形导线的______轴线上，磁感线和环形导线的平面______（图4）。
几种常见的磁场教案
【教学主题】3.3几种常见的磁场【教学目标】1.知道磁感线。
知道几种常见磁场磁感线的空间分布情况。
2.会用安培定则判断通电直导线和通电线圈周围磁场分布。
【知识梳理】1、磁感线所谓磁感线，是在磁场中画出的一些有方向的，在这些上，每一点的磁场方向都在该点的切线方向上。
磁感线的基本特性：（1）磁感线的疏密表示磁场的。
（2）磁感线不相交、不相切、不中断、是闭合曲线；在磁体外部，从指向；在磁体内部，由指向。
（3）磁感线是为了形象描述磁场而假想的物理模型，在磁场中并不真实存在，不可认为有磁感线的地方才有磁场，没有磁感线的地方没有磁场。
2、安培定则：判定直线电流的方向跟它的磁感线方向之间的关系时，安培定则表述为：用握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是的环绕方向；判定环形电流和通电螺线管的电流方向和磁感线方向之间的关系时要统一表述为：让弯曲的四指所指方向跟方向一致，大拇指所指的方向就是环形电流或通电螺线管磁感线的方向（这里把环形电流看作是一匝的线圈）。
3、安培分子电流假说（1）安培分子电流假说：在原子、分子等物质微粒内部，存在着一种环形电流——，分子电流使每个物质微粒都成为微小的，它的两侧相当于两个。
（2）磁现象的电本质：磁铁的磁场和电流的磁场一样，都是由产生的。
（3）磁性材料按磁化后去磁的难易可分为材料和材料。
4、匀强磁场：磁感应强度、处处相同的磁场叫匀强磁场。
匀强磁场的磁感线是一些直线。
5、磁通量（1）定义：设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S，则B与S的乘积叫做穿过这个面积的磁通量，简称磁通。
（2）定义式：（3）单位：简称，符号。
1Wb=1T·m2（4）磁通量是标量（5）磁通密度即磁感应强度 B=Sφ 1T=1m A N 1m Wb 2⋅= 【典型例题】一、磁感线的理解 【例1】 关于磁感线，下列说法中正确的是( )A ．两条磁感线的空隙处一定不存在磁场B ．磁感线总是从N 极到S 极C ．磁感线上每一点的切线方向都跟该点的磁场方向一致D ．两个磁场叠加的区域，磁感线就可能相交二、几种电流的磁场【例2】 如图1所示，螺线管、蹄形铁芯、环形导线三者相距较远，当开关闭合后关于小磁针N 极(黑色的一端)的指向错误的是( )A ．小磁针a 的N 极指向正确B ．小磁针b 的N 极指向正确C ．小磁针c 的N 极指向正确D ．小磁针d 的N 极指向正确图1三、安培分子电流假说【例3】．磁铁在高温下或者受到敲击时会失去磁性，根据安培分子电流假说，其原因是( )A ．分子电流消失B ．分子电流取向变得大致相同C ．分子电流取向变得杂乱D ．分子电流减弱四、磁通量问题【例4】如图2所示，一环形线圈沿条形磁铁的轴线，从磁铁N 极的左侧A 点运动到磁铁S 极的右侧B 点，A 、B 两点关于磁铁的中心对称，则在此过程中，穿过环形线圈的磁通量将( )A ．先增大，后减小B ．先减小，后增大C ．先增大，后减小、再增大，再减小D 先减小，后增大、再减小，再增大图2 图3 图4【例5】条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图3所示，若圆环为弹性环，其形状由Ⅰ扩大到Ⅱ，那么圆环内磁通量的变化的情况是( ) A．磁通量增大B．磁通量减小C．磁通量不变 D．条件不足，无法确定当堂检测1.关于磁场和磁感线的描述，下列说法中正确的是( ) 图3A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种客观存在B．磁感线可以形象地描述各磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C．磁感线总是从磁铁的N极出发，到S极终止的D．磁感线可以用细铁屑来显示，因而是真实存在的2.M1与M2为两根未被磁化的铁棒，现将它们分别放置于如图4所示的位置，则被通电螺线管产生的磁场磁化后( )A．M1的左端为N极，M2的右端为N极B．M1和M2的右端均为N极C．M1的右端为N极，M2的左端为N极D． M1和M2的左端均为N极图4 3．如图5所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右4．关于磁现象的电本质，正确的说法是( ) 图5①一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用②除永久磁铁外，一切磁场都是由运动电荷或电流产生的③根据安培的分子电流假说，在外界磁场作用下，物体内部分子电流取向变得大致相同时，物体就被磁化，两端形成磁极④磁就是电，电就是磁，有磁必有电，有电必有磁A．②③④B．②④C．①③D．①②③5．如图6所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是( )A．a、b、c的N极都向纸里转B．b的N极向纸外转，而a、c的N极向纸里转C．b、c的N极都向纸里转，而a的N极向纸外转D．b的N极向纸里转，而a、c的N极向纸外转图6 6．如图7所示，面积是0.5 m2的矩形导线圈处于磁感应强度为20 T的匀强磁场中，线圈平面与磁场垂直，如图中Ⅰ位置，则穿过该线圈的磁通量是多少？若线圈平面与磁场方向夹角为60°，如图Ⅱ位置，则穿过该线圈的磁。
高中物理人教版选修3-1《几种常见的磁场》优质学案
第3节几种常见的磁场【学习目标】1.知道磁感线，并能记住几种常见磁场的磁感线分布特点.2.会用安培定则判断电流周围的磁场方向.3.知道磁通量的概念，并会计算磁通量.【课前学习】一、磁感线1．定义：用来形象描述磁场的假想曲线．2．特点：(1)磁感线的表示磁场的强弱；(2)磁感线上某点的表示该点的磁感应强度方向．(3)磁感线的方向：磁体外部从极指向极，磁体内部从极指向极；(4)磁感线闭合而不相交，不相切，也不中断．二、几种常见的磁场1．直线电流的磁场安培定则：手握住导线，让伸直的拇指所指的方向与一致，弯曲的四指所指的方向就是．这个规律也叫 .安培定则立体图横截面图纵截面图以导线上任意点为圆心的多组同心圆，越向外越，磁场越2.环形电流的磁场可用另一种形式的安培定则表示：让右手弯曲的四指与的方向一致，伸直的拇指所指的方向就是环形导线上磁感线的方向.安培定则立体图横截面图纵截面图内部磁场比环外，磁感线越向外越3.通电螺线管是由许多串联而成的．所以环形电流的安培定则也可以用来判定通电螺线管的磁场，这时拇指所指的方向就是螺线管磁场的方向.安培定则立体图横截面图纵截面图内部为匀强磁场且比外部强，方向由S极指向N极，外部类似形磁铁，由极指向极一切磁现象都是由产生的．四、匀强磁场和磁通量1．匀强磁场 (1)定义：磁感应强度的处处相同的磁场；磁感线：间隔相同的．(2)实例：距离很近的两个平行的异名磁极间的磁场，相隔适当距离的两平行放置的通电线圈，其中间区域的磁场都是匀强磁场．2．磁通量(1)定义：匀强磁场磁感应强度B与和磁场方向的平面面积S的乘积，叫做穿过这个面积的，简称．(2)表达式：单位：韦伯，简称韦，符号是Wb，1 Wb＝1 T·m2.适用条件：①磁场；②磁感线与平面．(3)说明：磁通量可用穿过某一平面的表示；若磁感线沿相反方向穿过同一平面，则磁通量等于穿过平面的磁感线的净条数(磁通量的代数和)．(4)引申：B＝ΦS，因此磁感应强度B又叫．【例题与变式】例1 关于磁场和磁感线的描述，下列说法中正确的是( )A．磁感线总是从磁铁的N极出发，到S极终止的B．磁感线可以形象地描述各磁场的强弱和方向，它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致C．磁感线可以用细铁屑来显示，因而是真实存在的 D．两个磁场的叠加区域，磁感线可能相交总结提升：磁感线与电场线的比较比较项目磁感线静电场的电场线相同点方向线上各点的切线方向就是该点的磁场方向线上各点的切线方向就是该点的电场方向疏密表示磁场强弱表示电场强弱特点在空间不相交、不相切、不中断除电荷处外，在空间不相交、不相切、不中断不同点闭合曲线始于正电荷或无穷远处，止于负电荷或无穷远处，不闭合的曲线极的指向或磁感线方向．请画出对应的磁感线(标上方向)或电流方向．图1例3 如图2所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O 为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是( )A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等、方向相反C．c、d两点处的磁感应强度大小相等、方向相同D．a、c两点处磁感应强度的方向不同图2例4 如图3所示，线圈abcd的平面与水平方向夹角θ＝60°，磁感线竖直向下，线圈平面面积S＝0.4 m2，匀强磁场磁感应强度B＝0.6 T，则穿过线圈的磁通量Φ为多少？图3总结提升：1磁通量的计算①公式：Φ＝BS适用条件：a.匀强磁场；b.磁感线与平面垂直.②当平面与磁场方向不垂直时，穿过平面的磁通量可用平面在垂直于磁场B的方向的投影面积进行计算，即Φ＝BS⊥.2磁通量的正、负既不表示大小，也不表示方向，它表示磁通量从某个面穿入还是穿出，若规定穿入为正，则穿出为负，反之亦然.【目标检测】1．(对磁感线的理解)如图4所示的磁场中同一条磁感线(方向未标出)上有a、b 两点，这两点处的磁感应强度( )A．大小相等，方向不同 B．大小不等，方向相同C．大小相等，方向相同 D．大小不等，方向不同图4 2．(磁感应强度的叠加)在磁感应强度为B0、方向竖直向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里．如图6所示，a、b、c、d 是以直导线为圆心的同一圆周上的四点，在这四点中( )A．b、d两点的磁感应强度相等B．a、b两点的磁感应强度相等C．c点的磁感应强度的值最小D．b点的磁感应强度的值最大图63．(对磁通量的理解)如图7所示，一个单匝线圈abcd水平放置，面积为S，有一半面积处在竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过30°和60°时，穿过线圈的磁通量分别是多少？图7【课后巩固】1．科学研究表明，地球自西向东的自转速度正在变慢．假如地球的磁场是由地球表面带电引起的，则可以断定 ( )A．地球表面带正电，由于地球自转变慢，地磁场将变弱 B．地球表面带正电，由于地球自转变慢，地磁场将变强C．地球表面带负电，由于地球自转变慢，地磁场将变弱 D．地球表面带负电，由于地球自转变慢，地磁场将变强2．(多选)如图10所示，一根通电直导线垂直放在磁感应强度为1 T的匀强磁场中，以导线截面的中心为圆心，半径为r的圆周上有a、b、c、d四个点，已知a点的实际磁感应强度为零，则下列叙述正确的是( ) A．直导线中的电流方向垂直纸面向外B．b点的实际磁感应强度为 2 T，方向斜向上，与B的夹角为45°C．c点的实际磁感应强度也为零D．d点的实际磁感应强度跟b点的相同图103．如图11所示，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共线；b点在两导线之间，b、d的连线与两导线所在直线垂直．磁感应强度可能为零的点是( )A．a点B．b点C．c点D．d点图114．三根平行的直导线，分别垂直地通过一个等腰直角三角形的三个顶点，如图12所示，现使每条通电导线在斜边中点O所产生的磁感应强度的大小均为B，则该处的磁感应强度的大小和方向是( )A．大小为B，方向垂直斜边向下 B．大小为B，方向垂直斜边向上C．大小为5B，斜向右下方 D．大小为5B，斜向左下方图125．(多选)下列关于磁通量的说法正确的是( )A．穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，穿过某平面的磁通量等于磁感应强度与该面面积的乘积C．穿过某一个面的磁通量就是穿过该面的磁感线净条数D．地磁场穿过地球表面的磁通量为06．如图13所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为( )A．πBR2 B．πBr2C．nπBR2 D．nπBr2 图13 7．如图14所示，框架abcd的面积为S，框架平面的初始位置与磁感应强度为B 的匀强磁场方向垂直，则(1)穿过框架平面的磁通量为多少？(2)若使框架绕OO′转过60°角，则穿过框架平面的磁通量为多少？(3)若从初始位置转过90°角，则穿过框架平面的磁通量为多少？图14(4)若从初始位置转过180°角，则穿过框架平面的磁通量的变化量大小是多少？。
第3节《几种常见的磁场》学案
1 第3节 《几种常见的磁场》学案一．针对训练1、磁感线：是在磁场中画出的一些有方向的 ，在这些 上，每一点的磁场方向都在该点的切线方向上。
磁感线的基本特性：（1）磁感线的疏密表示磁场的 。
（2）磁感线不相交、不相切、不中断、是闭合曲线；在磁体外部，从 指向 ；在磁体内部，由 指向 。
（3）磁感线是为了形象描述磁场而假想的物理模型，不存在，2、安培定则、对于通电直导线，右手大拇指代表 方向，四个弯曲的手指方向代表 方向 环形电流和通电螺线管，右手大拇指代表 方向，四个弯曲的手指方向代表 方向。
3、安培分子电流假说、磁现象的电本质：最早揭示磁现象电本质的假说是 。
分子电流排列由无序变成有序称为 ，分子电流排列由有序变无序称为 。
磁铁的磁场和电流的磁场一样，都是由 产生的。
4、匀强磁场磁感应强度 、 处处相同的磁场叫匀强磁场。
匀强磁场的磁感线是一些 直线。
5、磁通量（1）定义：设在磁感应强度为B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为S ，则B 与S 的乘积叫做穿过这个面积的磁通量，简称磁通。
（2）定义式：（3）单位： 简称 ，符号 。
1Wb=1T ·m 2（4）磁通量是标量 （5）磁通密度即磁感应强度 B=S φ 1T=1m A N 1mWb 2⋅= 【典型例题】1、如图表示一个通电螺线管的纵截面，ABCDE 在此纵截面内5个位置上的小磁针是该螺线管通电前的指向，当螺线管通入如图所示的电流时，5个小磁针将怎样转动？2 磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是（ ）A 、分子电流消失B 、分子电流的取向变得大致相同C 、分子电流的取向变得杂乱D 、分子电流的强度减弱 3．有一束电子流沿y 轴正方向高速运动如图所示电子流在z 轴上P 点处所产生的磁场方向2 沿 A ．x 轴正方向 B ．x 轴负方向C ．z 轴正方向D ．z 轴负方向4．如图所示.在同一平面内有四根彼此绝缘的通电直导线,四根导线中电流I 1=I 3＞I 2＞ I 4要使0点处磁场增强,则应切断哪一根导线中的电流 （ ）A ．切断I 1B ．切断 I 2C ．切断I 3D ．切断I 45．对于通有恒定电流的长而直的螺线管,下面说法中正确的是 ( )A ．通电螺线管内部的磁场是匀强磁场B ．通电螺线管磁感线的分布都是从N 极指向S 极C ．放在通电螺线管内部的小磁针静止时,N 极指向通电螺线管的N 极D ．通电螺线管内部的小磁针静止时,N 极指向通电螺线管的S 极6．实验室有一旧的学生直流电源,输出端的符号模糊不清,无法辨认正、负极,某同学设计了下面的判断电源极性的方法:在桌面上放一个小磁针,在磁针东面放螺线管,如图所示,闭合开关后,磁针指南的一端向东偏转,下列判断中正确的是 （ ）A ．电源的A 端是正极.在电源内电流由A 流向BB ．电源的A 端是正级.在电源内电流由B 流向AC ．电源的B 端是正极,在电源内电流由A 流向BD ．电源的B 端是正极,在电源内电流由B 流向A7．铁环上绕有绝缘的通电导线,电流方向如图所示.则有铁环中心O 处的磁场方向为( )A ．向下B ．向上C ．垂直纸面向里D ．垂直纸面向外8.在图中，已知磁场的方向，试画出产生相应磁场的电流方向9一小磁针静止在通电螺线管内部，螺线管通过如图11-1-2所示的电流，则下列说法中正确的是（ ）A ．螺线管左端是N 极，小磁针左端也是N 极B ．螺线管左端是S 极，小磁针左端也是S 极C ．螺线管左端是N 极，小磁针左端是S 极D ．螺线管左端是S 极，小磁针左端是N 极I 4I 1 I 3 I 2 O. 第4题 第6题 第7题第14题。
3.3几种常见的磁场(课时1)
6、如图有一根直导线上通以恒定电流I， 方向垂直指向纸内且和匀强磁场B垂直， 则在图中圆周上磁感应强度数值最大的 点是（ ） a A A a点 B b点 b d C c点 D d点
c
2、磁铁在高温下或者受到敲击时会失 去磁性，根据安培的分子电流假说，其 原因是（ C ）
A、分子电流消失 B、分子电流的取向变得大致相同 C、分子电流的取向变得杂乱 D、分子电流的强度减弱
3、如图所示，两块软铁放在螺线管轴线上， 吸引 当螺线管通电后，两软铁将 （填“吸 引”、“排斥”或“无作用力”），A端将 S 感应出 极。
提高题
4、 如图所示，一束带电粒子沿水平方向飞 过小磁针的上方，并与磁针指向平行，能使 小磁针的N极转向读者，那么这束带电粒子 可能是 (BC)
A．向右飞行的正离子束 B．向左飞行的正离子束 C．向右飞行的负离子束 D．向左飞行的负离子束
5、如图所示，在三维直角坐标系中，若一束 电子沿y轴正向运动，则由此产生的在z轴上A 点和x轴上B点的磁场方向是（ A ） A.A点磁场沿x轴正方向，B点磁场沿z轴负方向 B.A点磁场沿x轴负方向，B点磁场沿z轴正方向 C.A点磁场沿z轴正方向，B点磁场沿x轴负方向 D.A点磁场沿x轴正方向，B点磁场沿z轴正方向
磁针A的N极指向外
I
磁针B的N极指向里
A
B
假设地球的磁场是由于地球带某种电荷 而又绕地轴自转产生的，你认为地球带有何 种电荷？
带负电荷
课堂练习
1 对于磁感线的特点说法正确的是（ABCD ） A、磁感线是闭合曲线，磁铁外部的磁感线是 从北极出来，回到磁铁的南极，内部是从南 极到北极. B、每条磁感线都是闭合曲线，任意两条磁感 线不相交。 C、磁感线上每一点的切线方向都表示该点的 磁场方向。 D、磁感线的疏密程度表示磁感应强度的大小
第3节几种常见的磁场导学案
每天都要- 4 -进步一点！
自主学习案
1．磁感线是一些有方向的 的 磁感线为 相同。 磁感线 ，每一点的切线方向都跟该点 的地方磁场弱。 极。 。
的地方磁场强， 磁感线
曲线，在磁体的外部磁感线由 极指向
极出发，回到
在磁体的内部磁感线则由
极。两条磁感线不能
2．如果磁场的某一区域里，磁感应强度的 的磁场叫
处处相同，这个区域
。 距离很近的两个异名磁极之间的磁场， 通电螺线管内
Wb N =1 2 A· m m
新知探究案
探究 1 常见磁场及其磁感线 【思考与讨论】磁感线和电场线有何异同？
学习札记
每天都要- 1 -进步一点！
【观察与思考 1】直线电流周围磁场的描绘 【问题 1】判断直线电流磁场方向的安培定则的内容是怎样的？
【问题 2】直线电流周围磁场的特点：无磁极，非匀强，距导线越远 处磁场越弱。 在方框内画出直线电流周围磁场的立体图、 横截面图和纵截 面图。
每天都要- 3 -进步一点！
磁通量为正值，穿出时即为负值。磁通量的变化量 ΔΦ＝ Φ2－Φ1。如图所示，在条形磁铁外套有 A、B 两个大小不 同的圆环，试比较穿过 A 环的磁通量 ΦA 与穿过 B 环的磁 通量 ΦB 的大小？
课堂检测案 1．大致画出图中各电流的磁场磁感线的分布情况
2．在图中，已知磁场的方向，试画出产生相应的磁场的电流方向
【观察与思考 3】环形电流磁场的描绘 【问题】 环形电流周围磁场方向的判断同通电螺线管周围磁场的安培 定则，如右图甲、乙所示。环形电流周围磁 场的特点：两侧是 N 极和 S 极，离圆环中心 越远，磁场越弱。在方框内画出环形电流周 围磁场的立体图、横截面图和纵截面图。
【练习】关于磁感线的性质和概念.下列说法正确是（ A．磁感线上各点的切线方向就是各点的磁场方向 B．铁屑在磁场中的分布曲线就是磁感线 C．磁感线总是从磁体的 N 极指向 S 极 D．磁场中任意两条磁感线均不相交 探究 2 安培分子电流假说
3.3《几种常见的磁场》学案[工作范文]
![3.3《几种常见的磁场》学案[工作范文]](https://img.taocdn.com/s3/m/0d7f18f94b73f242336c5fd6.png)
3.3《几种常见的磁场》学案3几种常见的磁场学案课前预习学案一、预习目标.知道什么叫磁感线。
.知道几种常见的磁场及磁感线分布的情况.会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
二、预习内容磁感线所谓磁感线，是在磁场中画出的一些有方向的，在这些上，每一点的磁场方向都在该点的切线方向上。
磁感线的基本特性：磁感线的疏密表示磁场的。
磁感线不相交、不相切、不中断、是闭合曲线；在磁体外部，从指向；在磁体内部，由指向。
磁感线是为了形象描述磁场而假想的物理模型，在磁场中并不真实存在，不可认为有磁感线的地方才有磁场，没有磁感线的地方没有磁场。
安培定则判定直线电流的方向跟它的磁感线方向之间的关系时，安培定则表述为：用握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是的环绕方向；判定环形电流和通电螺线管的电流方向和磁感线方向之间的关系时要统一表述为：让弯曲的四指所指方向跟方向一致，大拇指所指的方向就是环形电流或通电螺线管磁感线的方向。
三、提出疑惑课内探究学案一、学习目标.知道安培分子电流假说，并能解释有关现象.理解匀强磁场的概念，明确两种情形的匀强磁场.理解磁通量的概念并能进行有关计算二、学习过程安培分子电流假说安培分子电流假说：在原子、分子等物质微粒内部，存在着一种环形电流，分子电流使每个物质微粒都成为微小的，它的两侧相当于两个。
磁现象的电本质：磁铁的磁场和电流的磁场一样，都是由产生的。
磁性材料按磁化后去磁的难易可分为材料和材料。
匀强磁场磁感应强度、处处相同的磁场叫匀强磁场。
匀强磁场的磁感线是一些直线磁通量定义：设在磁感应强度为B的匀强磁场中，有一个与磁场方向垂直的平面，面积为S,则B与S的乘积叫做穿过这个面积的磁通量，简称磁通。
定义式：单位：简称，符号。
1b=1T?2磁通量是标量磁通密度即磁感应强度B=1T=1课内探究学案例1、有一矩形线圈，线圈平面与磁场方向成角，如图所示。
学案3.3 几种常见的磁场
学案3.3 几种常见的磁场【学习目标】1、会用磁感线描述磁场2、知道通电直导线和通电线圈周围磁场的方向3、了解安培分子假说，从而解释一些磁现象4、掌握匀强磁场5、知道磁通量的物理意义和定义式【学习内容】[例1] 对应电场线的特点说说磁感线的特点。
[例2]各种通电导线磁场的画法安培定则立体图横截面图纵截面图直线电以导线上任意点为圆心的多组同心圆，越向外磁感线越，磁场越。
流环形电内部磁场比环外，磁感线越向外越流通电螺线管内部为匀强磁场且比外部，方向由极指向极，外部类似条形磁铁，由极指向极针对训练：如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中通以如图所示方向的电流时A. 小磁针N极向里转B. 小磁针N极向外转C. 小磁针在纸面内向左摆动D. 小磁针在纸面内向右摆动[例3] 如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N极的左侧A点运动到磁铁S 极的右侧B点，A、B两点关于磁铁的中心对称，则在此过程中，穿过环形线圈的磁通量将A．先增大，后减小B．先减小，后增大C．先增大，后减小、再增大，再减小D．先减小，后增大、再减小，再增大针对训练：闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图所示，若圆环为弹性环，其形状由Ⅰ扩大到Ⅱ，那么圆环内磁通量的变化的情况是( )A．磁通量增大B．磁通量减小C．磁通量不变 D．条件不足，无法确定【限时训练】1. 如图所示，三条长直导线都通以垂直于纸面向外的电流，且I1=I2=I3，则距三导线等距的A点的磁场方向为（）A.向上B. 向右C. 向左D. 向下2. 如图所示，橡胶圆盘上带有大量负电荷，当圆盘在水平面上沿逆时针方向转动时，悬挂在圆盘边缘上方的小磁针可能转动的方向是（）A. N极偏向圆心B. S极偏向圆心C. 无论小磁针在何位置，圆盘转动对小磁针无影响D. A、B两种情况都有可能3. 如图所示面积是0.5 m2的矩形导线圈处于磁感应强度为20 T的匀强磁场中，线圈平面与磁场垂直，如图中Ⅰ位置，则穿过该线圈的磁通量是多少？若线圈平面与磁场方向夹角为60°，如图Ⅱ位置，则穿过该线圈的磁通量又是多少？学习反思：。
3.3几种常见的磁场
§3.3 几种常见的磁场导学案学习目标1、知道什么是磁感线。
2、会用安培定则判断直线电流、环形电流和通电螺线管的磁场方向。
3、知道安培分子电流假说是如何提出的，会利用安培假说解释有关的现象。
4、理解磁现象的电本质。
5、知道磁通量定义，知道Φ=BS的适用条件，会用这一公式进行计算。
使用说明：①用15分钟时间，通过阅读课本内容，独立完成自主学习部分的内容。
②独立完成巩固训练。
③如遇到解决不了的问题，用红笔标注出来，以便在小组讨论时解决。
预习指导学习重点:会用安培定则判断磁感线方向，理解安培分子电流假说。
学习难点:安培定则的灵活应用即磁通量的计算。
自主学习，合作探究：(阅读课本相关内容，完成下列问题)自主学习1.磁感线是一些有方向的，每一点的切线方向都跟该点的相同。
磁感线的地方磁场强，磁感线稀疏地地方磁场弱。
磁感线为，在磁体的外部磁感线由N极，回到S极。
在磁体的内部磁感线则由指向N极。
两条磁感线不能。
磁感线也不。
2. 如果磁场的某一区域里，磁感应强度的处处相同，这个区域的磁场叫。
距离很近的两个异名磁极之间的磁场，通电螺线管内部的磁场（除边缘部分外）都可认为是匀强磁场。
3．磁感应强度B与垂直磁场方向的面积S的乘积，叫做穿过这个面的，简称磁通。
公式，单位是。
磁感应强度B为垂直磁场方向单位面积的磁通量，故又叫。
4．安培认为磁性起源是在分子、原子等物质微粒内存在一种使每个物质微粒成为一个微小的磁体的，它的两侧相当于两个。
同步导学1．磁感线例1．关于磁感线的性质和概念.下列说法正确是（）A．磁感线上各点的切线方向就是各点的磁场方向B．铁屑在磁场中的分布曲线就是磁感线C．磁感线总是从磁体的N极指向S极D．磁场中任意两条磁感线均不相交例2关于磁现象的电本质,下列说法正确的是( )A．磁与电紧密联系,有磁必有电荷,有电荷必有磁B．不管是磁铁的磁场还是电流的磁场都起源于运动的电荷C．除永久磁体外,一切磁现象都是运动电荷产生的D．铁棒被磁化是因为铁棒内分子电流取向变得大致相同例3在图中，已知磁场的方向，试画出产生相应磁场的电流方向2．匀强磁场⑴．如果磁场的某一区域里，磁感应强度的大小和方向处处相同，这个区域的磁场叫匀强磁场。
3.3 几种常见的磁场
第三章
磁场
3.3 几种常见的磁场
高二物理组
苍山县第四中学 高二物理组
高中物理选修3—1
第三章
磁场
一、教学目标： • 1．知道什么叫磁感线。 • 2．知道几种常见的磁场 • （条形、蹄形，直线电流、环形电流、通电螺线管） • 3．会用安培定则判断直线电流、环形电流和通电螺线管的 • 磁场方向。 • 4．知道安培分子电流假说，并能解释有关现象 • 5．理解匀强磁场的概念，明确两种情形的匀强磁场 • 6．理解磁通量的概念并能进行有关计算
苍山县第四中学 高二物理组
高中物理选修3—1
第三章
磁场
四、匀强磁场
1、定义：磁场强弱、方向处处相同 2、匀强磁场的磁感线： 间隔相等的平行直线
苍山县第四中学 高二物理组
高中物理选修3—1
第三章
磁场
五、磁通量
1、定义：匀强磁场中，B与垂直的平面的 面积S的乘积叫做穿过这个面积的磁通量， 简称磁通。 用字母Φ 表示。 2、匀强磁场：Φ =BS S表示某一面积在垂直于磁场方向 上的投影面积 3、物理意义：磁通量表示穿过这个面的磁 感线条数。 4、单位：韦伯，简称韦，符号Wb 5、磁通量有正负，但是标量
苍山县第四中学 高二物理组
高中物理选修3—1
第三章
磁场
课堂练习：
1.如图，线圈平面与竖直方向成θ 角，磁感应线竖 直向下，设匀强磁场的磁感应强度为B，线圈面积 为S ， BSsinθ 则φ ＝______
a b θ B c d
苍山县第四中学 高二物理组
高中物理选修3—1
第三章
磁场
2.如图所示，两个同心放置的共面金属圆环a和b， 一条形磁铁穿过圆心且与环面垂 直，则穿过两 环的磁通量φ a和φ b大小关系为( A ) A.均向上，φ a＞φ b B.均向下，φ a＜φ b C.均向上，φ a＝φ b D.均向下，无法比较
2014级物理备课学导案《3.3几种常见磁场导学案》
【问题七】磁通量为标量，但有正负，应如何理解磁通量的正负?
针对训练：5.如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Фa和Фb大小关系为( )
A.均向上，Фa＞Фb
B.均向下，Фa＜Фb
C．a向左,b向右,c向右
D．a向右,b向左, c向右
第二课时
【模块三】安培分子电流假说
【问题四】磁体为什么会有磁性？利用安培分子电流假说解释软铁棒的磁化，加热后退磁等现象。
（思考：假设地球的磁场是由于地球带某种电荷而又绕地轴自转产生的，你认为地球带有何种电荷？）
针对训练：4.关于磁现象的电本质，下列说法中正确的( )
2.学生通过教师展示的磁感线模拟磁感线实验，知道条形磁铁，蹄形磁体，直线电流，环形电流，通电螺线管的磁场和磁感线的分布情况，并会识别它们磁感线分布立体图，横截面图，纵截面图培养学生的空间想象能力，
3.学生亲自动手利用安培定则判断直线电流，环形电流，通电螺线管的磁场方向，并会做逆向判断，由磁场方向判断电流方向，要求准确率达到90﹪。
教学准备
教材、问题解决——评价单
学习问题及评价
学习活动及行为
预设问题
第一课时
【模块一】磁感线
【问题一】电场线可以形象的描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？
（思考：磁感线可以用实验模拟，实际存在吗？）
【模块二】几种常见的磁场
【问题二】通过实验模拟磁感线请同学直观明确的描述条形磁铁，蹄形磁铁，直线电流，环形电流，通电螺线管的磁场分布情况（磁感线的疏密分布和走向）。
4.学生通过阅读教材知道安培分子假说，理解磁现象的电本质，并会解释磁化和退磁现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§3.3.1 几种常见的磁场（一）同步导学案
【学习目标】
1．会用磁感线描述磁场 2．知道通电直导线和通电线圈周围磁场的方向
3．掌握匀强磁场4．知道磁通量的物理意义和定义式
5．了解安培分子假说，从而解释一些磁现象
【自主学习】
一、磁感线
1．定义：如果在磁场中画出一些有方向的曲线，使曲线上每一点的切线方向都跟这点的____________的方向一致．
2．特点：磁感线的疏密程度表示__________，磁场强的地方磁感线密，磁场弱的地方__________．
二、几种常见的磁场
1．通电直导线安培定则：右手握住导线，让伸直的拇指所指的方向与__________一致，弯曲的四指所指的方向就是________环绕的方向．
2．通电环形导线和通电螺线管：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线________________________磁感线的方向或螺线管__________磁感线的方向．
【知识探究】
一、磁感线几种常见的磁场
[问题情境]
奥斯特实验告诉我们，电流周围存在磁场．那么，电流周围的磁场分布有何特点？
1．磁感线可以用实验模拟，它是实际存在的吗？
2．几种常见的磁场可用什么规律方便地表示？[要点提炼]
1．磁感线可以形象地描述磁场，磁感线上__________的方向都跟这点的磁感应强度的方向一致．磁感线的__________反映磁场的强弱．
2．电流的磁场和安培定则
(1)直线电流：___________________________________________________________________
(2)环形电流和通电螺线管：
______________________________________________________
[问题延伸]
磁感线与电场线类似，任何两条磁感线都不会________．电场线从正电荷出发到负电荷终止，是不闭合的，但磁感线不同，它是________曲线．
【当堂训练】
如图所示为磁场、磁场作用力演示仪中的赫姆霍兹线圈，当在线圈中
心处挂上一个小磁针，且与线圈在同一平面内，则当赫姆霍兹线圈中
通以如图所示方向的电流时（）
A. 小磁针N极向里转
B. 小磁针N极向外转
C. 小磁针在纸面内向左摆动
D. 小磁针在纸面内向右摆动。
