光纤性质的决定因素 拉丝张力

合集下载

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

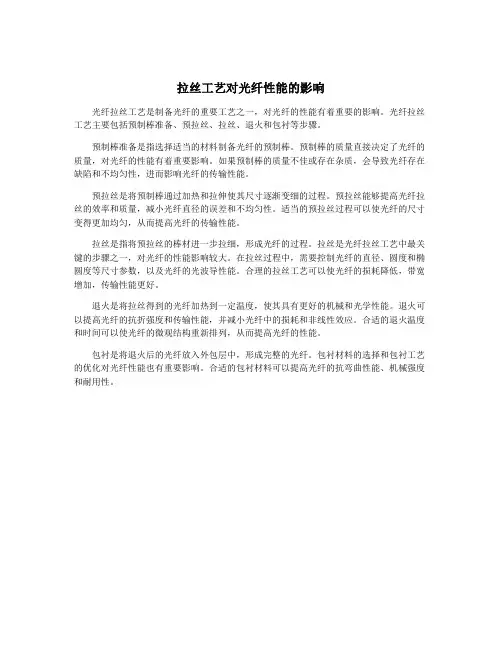

拉丝工艺对光纤性能的影响一、拉丝工艺的基本原理拉丝工艺是指将玻璃棒料通过一系列的加热、拉伸、冷却等工艺进行加工,最终得到光纤的过程。

其主要原理是将玻璃棒料在高温下拉伸成细的光纤,并在拉伸的同时控制其直径和形状,以及控制拉伸的速度和温度,从而得到符合要求的光纤产品。

二、拉丝工艺对光纤性能的影响因素1. 温度控制:拉丝过程中的温度是一个非常关键的因素。

过高或过低的温度都会导致玻璃的形变或者结晶,从而影响光纤的机械性能和光学性能。

2. 拉伸速度:拉伸速度直接影响着光纤的直径和形状。

如果拉伸速度过快,会导致光纤直径不均匀,从而影响其光学性能。

3. 真空度:在拉伸过程中,保持一定的真空度可以防止氧化发生,保证玻璃的纯度,从而保证光纤的光学性能。

4. 玻璃成分:不同的玻璃成分对拉丝工艺的影响也不同。

一些特殊的玻璃成分可以使光纤具有特殊的性能,比如增加抗拉强度或者增加光纤的耐高温性能。

三、拉丝工艺对光纤性能的影响1. 光损耗:拉丝工艺影响着光纤的表面平整度和质量,进而影响光的传输损耗。

通过优化拉丝工艺可以降低光纤的光传输损耗,提高光纤的传输效率。

2. 机械性能:拉丝工艺影响着光纤的拉伸强度和弯曲性能,通过合理的拉丝工艺可以提高光纤的机械性能,增加其使用寿命。

3. 调制带宽:拉丝工艺影响着光纤的直径和表面质量,进而影响着光的调制带宽。

通过优化拉丝工艺可以提高光纤的调制带宽,使其更适用于高速通信应用。

拉丝工艺对于光纤的性能有着重要的影响,通过优化拉丝工艺可以有效提高光纤的性能,使其更符合现代通信的要求。

在未来的研究中,可以进一步探讨新材料的应用和新工艺的创新,从而推动光纤通信技术的发展。

光缆性能的影响因素

光缆性能的影响因素
位置应处在套管 中央(如图1)。当光缆伸长或收缩时,光纤将向内 侧或外侧运动。由于成缆时套管螺旋地绞合在加 强芯上,这种横向的位置移动实际上是纵向长度 的变化。绞合节距越小,这种横向移动折合成长 度变化越大,光纤的自由度也越大。但是当节距 太小,会减小光纤的曲率半径,从而增加弯曲应 力。因此光缆的绞合节距也是层绞光缆的一个重 要的工艺参数,必须最优化。目前工艺单上的值 即为理论计算并为实际测试所验证的最佳参数。
6
• 4. 光纤几何参数:芯径、包层直径、芯/包 同心度偏差、涂层直径、涂/包同心度偏差。 • 5. 模场直径:基模光斑的大小。 • 6. 截止波长:保证光纤基模传输的最小波 长。
7
影响光缆性能的因素
• 2. 1机械保护方面(主要降下松套光缆) • 光缆采用松套结构。松套结构的优点是将光纤与外部用坚 硬的PBT材料隔绝,避免任何应力施加于光纤上,并且松套 结构中在光纤与套管的间隙填充的触变型的油膏,在光纤 运动时油膏粘度变低,使得光纤能运动自如。并且这样当 光缆受到纵向力或随温度变化伸长、缩短时,光纤能自由 伸直或收缩,避免了光纤受力。在松套结构中多根光纤可 置于一根松套管中,因此需要对光纤着色以便于区分。着 色工艺必须保证着色后光纤不会受到表面应力。另外,如 果在生产过程中松套管受到损伤,有可能对光纤生产应力 并影响其衰减和寿命(主要集中于光纤着色和套塑生产者 两道工序)。
光缆性能及其影响因素
报告人:魏腾飞 日期:2010.8.18
1光缆及其性能
• 1.1石英光纤的主要特点 • 石英光纤在没有表面缺陷时具有很高的强度。但遗憾 的是,尽管在拉丝过程中随即涂敷一层保护层以避免裂缝 产生,大长度的石英光纤还是不可避免的存在一些随机的 表面缺陷。这些缺陷的大、小决定了光纤强度。在有应力 作用的情况下,这些裂缝会逐渐扩展。高湿度会加速这种 扩展。在裂缝扩展到一定程度时,光纤就会断裂。 • 为了保证所使用的光纤的最初裂缝低于一定值,在生产光 纤的过程中要对光纤进行张力筛选。按统计规律,筛选后 的光纤具有一定的保证强度。所以光纤的寿命取决于光纤 所受的应力及所处环境中的湿度。通俗地讲,光纤怕受潮、 怕受力。 • 另外,石英光纤在一定的氢压下衰减会上升。因此光纤也 怕氢气。

光缆的预制棒制备技术考核试卷

光缆的预制棒制备技术考核试卷
A.拉丝速度过快
B.拉丝速度过慢
C.化学气相沉积温度不稳定
D.真空度不够_
20.下列哪种因素与光缆预制棒的耐腐蚀性无关?()
A.材料纯度
B.表面处理
C.结构设计
D.生产地点_
(注:请自行填写答题括号内的选项字母)
二、多选题(本题共20小题,每小题1.5分,共30分,在每小题给出的四个选项中,至少有一项是符合题目要求的)
A.加热
B.降温
C.真空处理
D.氧化处理_
6.光缆预制棒中的石英管主要作用是什么?()
A.支撑作用
B.导热作用
C.隔离作用
D.信号传输作用_
7.以下哪种因素会影响光缆预制棒的性能?()
A.杂质含量
B.预制棒直径
C.拉丝速度
D.所有以上因素_
8.光缆预制棒制备过程中,下列哪种气体通常用于化学气相沉积?()
A.氧气
B.氮气
C.硅烷
D.氩气_
9.预制棒制备中,下列哪种技术可以增加光纤的折射率?()
A.气相氧化
B.液相氧化
C.磁控溅射
D.紫外光照射_
10.光缆预制棒内部结构中的气隙主要起到什么作用?()
A.提高纯度
B.增强机械强度
C.减少信号衰减
D.降低生产成本_
11.下列哪种设备常用于光缆预制棒的化学气相沉积?()
8.在光缆预制棒的生产中,__________工艺可以改善预制棒的表面质量,减少缺陷。
9.光缆预制棒的__________是评价其质量的重要指标之一。
10.提高光缆预制棒的__________可以增强其耐环境性能,延长使用寿命。
四、判断题(本题共10小题,每题1分,共10分,正确的请在答题括号中画√,错误的画×)

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响
光纤的拉丝工艺对其性能有很大影响。

光纤是一种细长的、柔软的、透明的纤维,用来传输光信号。

光纤通常由两个主要部分组成:纤芯和包层。

纤芯是光信号传输的核心区域,包层则用来保护纤芯并提供光线的反射和折射。

光纤的拉丝工艺是将光纤前驱材料(通常为二氧化硅)通过高温熔融,然后在拉伸机上拉制成长纤维的过程。

拉丝工艺对光纤的直径、形状和性能都有显著影响。

拉丝工艺对光纤的直径有重要影响。

光纤的直径直接影响着光的传输效率和损耗。

通过控制拉丝的机械参数如拉伸率、拉丝温度和拉丝速度,可以控制光纤的直径。

通常,通过减小拉丝速度和增加拉丝温度可以制备出较细直径的光纤,从而减小传输损耗。

拉丝工艺对光纤的形状也有重要影响。

光纤的形状指的是纤芯和包层的相对位置和几何形状。

通过控制拉丝工艺参数,可以调节纤芯和包层的相对位置以及纤芯和包层的直径比例,从而控制光线的传播特性。

可以通过调节拉丝温度来改变纤芯和包层的相对位置,从而实现单模光纤或多模光纤的制备。

拉丝工艺还对光纤的性能指标如损耗、带宽等有影响。

拉丝工艺中的拉丝温度、拉丝速度和拉伸率会影响光纤的材料结构和微观组织,从而影响光纤的性能。

适当的拉伸可以改善光纤的结晶度和晶界状态,从而提高光纤的光学性能和机械强度。

光纤的拉丝工艺对其性能具有决定性影响。

通过合理地控制拉丝工艺参数,可以制备出优质的光纤产品,以满足不同应用领域对光纤性能的需求。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响
光纤拉丝工艺是制备光纤的重要工艺之一,对光纤的性能有着重要的影响。

光纤拉丝工艺主要包括预制棒准备、预拉丝、拉丝、退火和包衬等步骤。

预制棒准备是指选择适当的材料制备光纤的预制棒。

预制棒的质量直接决定了光纤的质量,对光纤的性能有着重要影响。

如果预制棒的质量不佳或存在杂质,会导致光纤存在缺陷和不均匀性,进而影响光纤的传输性能。

预拉丝是将预制棒通过加热和拉伸使其尺寸逐渐变细的过程。

预拉丝能够提高光纤拉丝的效率和质量,减小光纤直径的误差和不均匀性。

适当的预拉丝过程可以使光纤的尺寸变得更加均匀,从而提高光纤的传输性能。

拉丝是指将预拉丝的棒材进一步拉细,形成光纤的过程。

拉丝是光纤拉丝工艺中最关键的步骤之一,对光纤的性能影响较大。

在拉丝过程中,需要控制光纤的直径、圆度和椭圆度等尺寸参数,以及光纤的光波导性能。

合理的拉丝工艺可以使光纤的损耗降低,带宽增加,传输性能更好。

退火是将拉丝得到的光纤加热到一定温度,使其具有更好的机械和光学性能。

退火可以提高光纤的抗折强度和传输性能,并减小光纤中的损耗和非线性效应。

合适的退火温度和时间可以使光纤的微观结构重新排列,从而提高光纤的性能。

包衬是将退火后的光纤放入外包层中,形成完整的光纤。

包衬材料的选择和包衬工艺的优化对光纤性能也有重要影响。

合适的包衬材料可以提高光纤的抗弯曲性能、机械强度和耐用性。

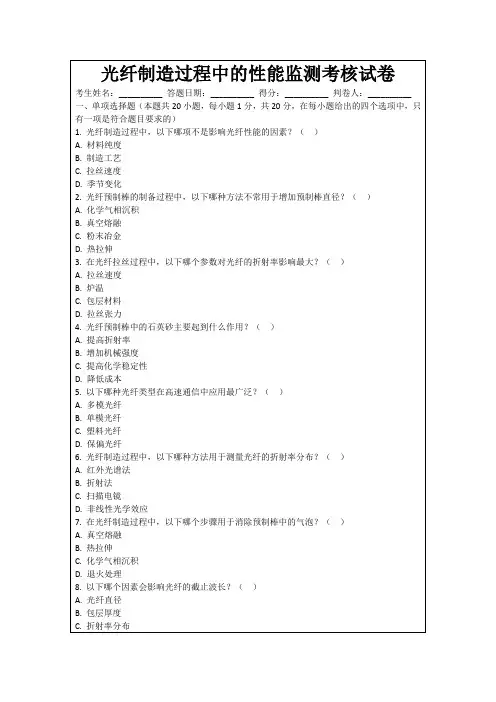

光纤制造过程中的性能监测考核试卷

光纤制造过程中的性能监测考核试卷
A.退火处理
B.化学气相沉积
C.真空熔融
D.表面涂层
17.以下哪种光纤特性与光纤的传输距离无关?()
A.色散
B.损耗
C.折射率
D.非线性效应
18.光纤制造过程中,以下哪种方法用于改善光纤的抗弯曲性能?()
A.增加光纤直径
B.减小包层厚度
C.优化折射率分布
D.增加拉丝张力
19.以下哪个因素会影响光纤的连接损耗?()
1.以下哪些因素会影响光纤的传输损耗?()
A.光纤材料
B.光纤长度
C.环境温度
D.光纤弯曲半径
2.光纤预制棒制备过程中,哪些方法可以用来提高材料纯度?()
A.化学气相沉积
B.真空熔融
C.粉末冶金
D.离子交换
3.以下哪些技术可以用于光纤制造过程中的性能监测?()
A. OTDR
B.光谱仪
C.背向散射法
D.显微镜
A.材料纯度
B.光纤直径
C.折射率分布
D.环境温度
14.光纤制造过程中,以下哪种方法用于检测光纤的传输损耗?()
A.背向散射法
B.阻抗匹配法
C.红外光谱法
D.传输距离法
15.以下哪个因素会导致光纤的弯曲损耗?()
A.光纤直径
B.包层厚度
C.折射率分布
D.光纤弯曲半径
16.光纤制造过程中,以下哪个步骤用于降低光纤的表面缺陷?()
3.光纤的传输损耗是评估光纤性能的重要指标之一。请列举并解释影响光纤传输损耗的主要因素,并说明如何检测和评估这些损耗。
4.光纤连接在光纤通信系统中扮演着重要角色。请讨论光纤连接性能的评估标准,以及提高光纤连接性能的方法和技术。
标准答案

光纤拉丝工艺张力研究

光纤拉丝工艺张力研究

光纤拉丝工艺张力研究
一.拉丝工艺的背景
随着工业结构的变化,纤维产业进行自身发展,拉长、拉丝成为关键工艺。

拉长分为多种,最常用的是单轴拉长双轴拉长,而拉长分为热拉长、光纤拉长、化学拉长等。

其中光纤拉长最为常用,是在加热的条件下作用于纤维表面,使其附着力增强,起拉长作用。

二.光纤拉丝工艺的特点
1、快速拉长,可在短时间内完成拉长作业,拉长效率高,塑料纤维拉伸能达到四倍于普通拉伸效果;
2、拉长长度可调,拉丝线的拉长长度可以根据需要进行调节;
3、质量有保证,拉丝机可以保证纤维的表面质量达到一定标准;
4、结构可靠,拉丝机的结构紧凑,可满足高效率拉丝要求;
5、占用面积小,拉丝机的外形小巧,可灵活放置。

三.光纤拉丝工艺的研究
1、研究光纤拉丝工艺的技术指标,如拉丝速度,拉丝力,拉丝温度等;
2、对光纤拉丝机的运行参数进行调整,确保生产过程中的各项参数稳定;
3、制定可靠的监测机制,及时发现异常情况,以便及时处理;
4、研究光纤拉丝工艺对纤维性能的影响,分析影响因素,提出优化解决方案;
5、研究光纤拉丝工艺的安全作业规程,以及拉丝机的安保措施。

光纤拉丝过程中张力的控制

光纤拉丝过程中张力的控制

光纤拉丝过程中张力的控制陈明 贺作为摘 要:光纤拉丝过程中,光纤形成区粘度和光纤涂覆工艺决定了光纤张力 。

本文介绍了裸光纤张力和光纤涂覆张力的理论及测量。

并探讨光纤张力对光纤的截止波长、模场直径和衰减性能参数的影响。

关键词:光纤涂覆,光纤张力,截止波长,衰减Abstract: The fiber tension is decided by the viscosity of the fiber-forming regions and the fiber coating technology in the process of the fiber drawing. This paper presents the theories and the measurement of the bare fiber tension and the fiber coating tension, investigates the relation of the fiber tension with the cutoff wavelength, the mode field diameter and the attenuation. Keyword: fiber coating, fiber tension, cutoff wavelength, attenuation0 引言在光纤的拉丝工艺中,拉丝张力是一个重要的工艺参数。

通过调节拉丝张力来确定光纤的一些主要性能参数,比如:截止波长,模场直径和衰减等。

而拉丝的张力主要受拉丝速度和加热炉温度的影响,通过在张力轮附近安装传感装置,把收集到张力信号传递到控制面板上。

张力的显示数值再通过相关的系统来调节拉丝速度和加热炉温度,使得张力在设定值附近进行微小的调节,从而保证光纤上述性能参数的合格。

下面就实际生产过程中,拉丝张力的组成和影响因素,拉丝张力的测量以及拉丝张力如何调节光纤性能参数进行论述。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响1. 引言1.1 拉丝工艺对光纤性能的影响拉丝工艺是光纤制备过程中的关键环节,对光纤的性能具有重要影响。

通过不同的拉丝工艺参数的调控,可以调整光纤的力学性能、传输特性以及光学性能。

具体来说,拉丝工艺对光纤的拉伸强度影响主要体现在拉拔过程中拉伸的力度和速度,这会直接影响光纤的强度和耐力。

而对光纤的抗弯性能影响则是通过控制拉丝工艺中的拉拔方式和温度等参数来实现的,这会影响光纤在安装和使用中的稳定性和可靠性。

拉丝工艺还会影响光纤的传输损耗、色散特性和光学非线性效应,这些参数的控制需要在拉丝工艺中精心设计和调整。

拉丝工艺是影响光纤性能的重要因素,对光纤的性能表现有着直接而重要的影响。

通过不断优化和改进拉丝工艺,可以提高光纤的性能表现,满足不同领域对光纤性能的要求。

2. 正文2.1 拉丝工艺对光纤的拉伸强度影响拉丝工艺是影响光纤性能的重要因素之一,其中对光纤的拉伸强度影响尤为重要。

在光纤的制作过程中,拉丝工艺可以直接影响到光纤的拉伸强度。

拉丝工艺的优化可以提高光纤的拉伸强度,从而延长光纤的使用寿命并提高其可靠性。

首先,拉丝工艺会影响光纤的内部结构。

通过控制拉丝过程中的拉伸速度和温度,可以使光纤内部的晶格结构更加均匀和致密。

这样的内部结构可以提高光纤的抗拉伸性能,使其能够承受更大的拉力而不容易断裂。

其次,拉丝工艺还会影响光纤的表面光滑度。

拉丝过程中,如果拉伸速度过快或拉丝机器不稳定,可能导致光纤表面出现凹凸不平或者表面裂纹,从而降低光纤的拉伸强度。

因此,在拉丝工艺中需要注意控制拉伸速度和保持设备稳定,以保证光纤表面的光滑度。

总的来说,拉丝工艺对光纤的拉伸强度影响是非常显著的。

通过优化拉丝工艺,可以提高光纤的拉伸强度,进而提高其使用性能和可靠性。

因此,在光纤制作过程中,拉丝工艺的重要性不可忽视。

2.2 拉丝工艺对光纤的抗弯性能影响拉丝工艺是光纤制备过程中至关重要的一环,对光纤的性能有着直接的影响。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响
拉丝工艺是光纤制造过程中至关重要的一环,对光纤品质和性能有着直接影响。

拉丝工艺主要包括熔胶法拉丝和气相法拉丝两种方法。

不同的拉丝工艺会对光纤的直径、折射率、损耗等性能产生不同程度的影响。

首先,熔胶法拉丝是一种比较古老的光纤拉丝方法,其工艺流程主要包括预制棒材、垂直拉丝和涂胶三个步骤。

熔胶法拉丝在制造粗直径光纤时效果较好,但是制造细直径光纤的时候会产生很多的损耗,因为拉丝的过程中,由于熔胶涂层的厚度对光束。

折射有巨大影响,使得细直径光纤无法有效地传输信号。

其次,气相法拉丝是目前最常用的光纤拉丝工艺,其主要步骤包括气相沉积、拉丝和退火。

相比于熔胶法拉丝,气相法拉丝制造的光纤在直径控制、折射率均匀性、损耗和力学性能等方面都表现出更远优异的品质。

由于气相法拉丝采用的是化学气相沉积技术,可以更好地控制光纤的形态,减缓热应力对光纤性能的影响,从而提高光纤的耐热性、抗拉强度和机械刚性等性能。

最后,光纤的直径对光纤的性能产生着非常重要的影响。

在拉丝过程中,通过优化拉丝温度、拉伸率等因素来调节光纤的直径,从而确保光纤的折射萎缩和带通损耗都能达到最佳水平。

此外,光纤的折射率也会受到光纤直径的影响,对于光分路器和其他器件的性能也产生着重要的影响。

总之,拉丝工艺是光纤制造工艺中的关键步骤,不同的拉丝方法能够产生不同的光纤性能和品质。

通过控制光纤直径、折射率、损耗等性能,可以获得更为优异的光纤品质和性能,为光通信系统提供更高的速度和更可靠的连接保障。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响光纤是一种新型的通信线路,具有稳定性好、容量大、传输距离远等优点。

光纤主要由光纤芯和包层两部分组成。

光纤芯是光纤传递光信号的关键部分,与其他材料不同之处在于它不会发生光电转换,抗电磁干扰能力强。

因此,光纤的性能主要取决于光纤芯的质量以及光纤的制造工艺。

光纤的拉丝工艺是光纤制造的重要环节之一,对光纤的性能有着直接的影响。

本文将详细阐述拉丝工艺对光纤性能的影响。

光纤的拉丝工艺是将光纤芯预制棒通过一组或多组的钢丝拉丝机构的拉丝加工过程,将其一步步拉成光纤。

其中,光纤的预制棒是指光纤芯和包层材料按照一定比例混合后制成的条状材料。

拉丝的过程主要分为三个阶段:初拉丝、中拉丝和终拉丝。

拉丝前,需要对预制棒进行一些准备工作,如清洗、热处理等。

在制造光纤时,光纤芯的尺寸是非常关键的参数,它决定了光纤的传输性能。

在拉丝过程中,对于不同材料的预制棒,需要通过钢丝的拉伸和挤压使其变形,从而达到光纤芯的设定尺寸。

拉丝时所用的钢丝数量、直径及角度等参数不同,会对光纤芯的尺寸产生影响。

光纤的损伤程度也是光纤性能的重要参数之一。

在拉丝过程中,光纤预制棒受到极高的拉伸和挤压力,会产生高温、高压等因素,这些因素会对光纤的物理性质产生损伤。

如预制棒中的气泡、夹杂物等在拉伸过程中会被拉长成缺陷,若脱落或留下,则会成为光纤的隐患点。

因此,在拉丝加工过程中需要合理控制钢丝的张力,使其满足安全要求,同时通过降温或压扁等方法,减小预制棒受到的损伤程度。

4. 拉丝工艺对光纤的抗拉强度和断裂伸长率的影响拉丝过程中,光纤预制棒经过拉伸变形,其结构和应力分布发生变化,直接影响光纤的机械性能,如抗拉强度和断裂伸长率。

在拉丝过程中,需要合理控制预制棒拉伸速度、张力大小,以及控制预制棒与钢丝的接触磨损等影响因素,从而保证光纤的机械强度和稳定性。

5. 拉丝工艺对光纤的质量控制拉丝工艺是光纤生产过程中的关键环节,严格控制拉丝过程中的各项工艺参数,减少质量变差因素的影响,保证光纤产品的质量稳定性和一致性。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响光纤是一种用于传输光信号的细长玻璃纤维或塑料纤维,它具有高传输速度、大带宽和抗干扰能力强等优点,因此在通信、医疗、军事等领域得到广泛应用。

而光纤的性能受到拉丝工艺的影响,拉丝工艺对光纤性能的影响是十分重要的。

拉丝工艺是光纤制造的关键环节之一,其质量直接影响光纤的性能和品质。

光纤制造的一般工艺为:原材料预处理、预成型、拉丝、包覆、涂层、复合、割断、烤焙等。

在整个工艺中,拉丝工艺是至关重要的步骤,影响着光纤的质量和性能。

拉丝工艺对光纤的几何尺寸和光学性能有着直接的影响。

通过拉丝工艺能够控制光纤的直径、圆整度、粗糙度等几何参数。

拉丝过程中,拉力和温度的控制可以调节光纤的拉丝速度和拉丝倍数,从而控制光纤的直径。

而光纤的直径和圆整度对其的传输损耗和带宽有着直接的影响。

拉丝工艺还能影响光纤的纤芯折射率、色散等光学参数,进而影响其传输性能和光学性能。

拉丝工艺对光纤的机械性能也有着重要的影响。

光纤在使用过程中会受到一定的拉伸、弯曲和挤压等力,因此其机械强度和耐久性是十分重要的。

拉丝工艺中拉力和温度的控制可以影响光纤的拉伸性能、弯曲性能和挤压性能。

通过拉丝工艺的调节,可以实现光纤的高强度、高韧性和高抗压性,提高其在使用过程中的稳定性和可靠性。

拉丝工艺还对光纤的表面质量和包覆质量有着直接的影响。

拉丝工艺中的涂层和封闭工艺不仅能保护光纤,还能影响其的表面粗糙度、清洁度和润湿性。

通过控制涂层工艺可以实现光纤表面的附着力和耐磨性,保证光纤在使用过程中不易受到外界环境的影响。

拉丝工艺还对光纤的色散和非线性度有着一定的影响。

拉丝工艺中纤芯的抽拉过程会影响纤芯的非均匀性,进而影响其色散和非线性度。

通过拉丝工艺的调节可以改善光纤的色散特性和非线性特性,提高其在长距离和高速传输中的性能表现。

拉丝工艺对光纤的性能有着多方面的影响,包括几何尺寸、光学性能、机械性能、表面质量、色散和非线性度等方面。

通过优化拉丝工艺,可以提高光纤的质量和性能,满足不同领域对光纤的不同需求。

光纤与光缆的截止波长

光纤与光缆的截止波长

光纤与光缆的截止波长一、概述单模光纤,顾名思义,应当只能传输一种模式(基模LP01)的光,以便尽可能的为通信系统提供最大带宽。

但这种行为取决于窗口的工作波长以及光纤的性能参数,如光纤的芯径以及芯、包层间的折射率的差值Δ。

截止波长指的是,单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式(基模)的光,而在该波长之下,光纤可传播多种模式(包含高阶模)的光。

理论分析表明,光纤中能够传播的模式数是有限的,只有满足全反射和相位一致条件的模式才能在光纤中传播,而其它模式则被截止。

实现单模传输条件是:归一化频率V小于其归一化截止频率Vc(V≤Vc)。

α- 折射率分布指数对阶跃型多模光纤:α→∞,Vc =2.405抛物型光纤:α=2,Vc =3.533三角形折射率分布:α=1,Vc =4.379对应的截止波长λc为:n1- 芯折射率指数a - 芯径Δ-相对折射率理论截止波长对通信网络的设计,用途不大,因而国际标准化组织ITU、IEC和EIA都定义了实际截止波长的测定方法,给出了光纤截止波长λc与光缆截止波长λcc的国际标准。

光纤截止波长一般由光纤制造商测定。

光缆截止波长与光纤截止波长有很强的关联性,另外还与光纤及光缆的类型,长度以及附加环有关。

光缆截止波长实质上要比光纤截止波长低,对系统设计者而言,光缆截止波长更为有用。

为避免模式噪音问题,光缆截止波长应低1250nm,这也是多数系统的最小工作波长。

二、截止波长的国际标准根据ITU的推荐G.650, 截止波长可定义为:当光波长大于该波长时,高阶模全功率PLP11与基模全功率PLP01间的比率将降至0.1 dB以下。

在此定义中,第一高阶模LP11,在截止波长处将衰耗掉19.3dB。

依据此定义,还分别给出了光纤截止波长λc与光缆截止波长λcc的测试样品的采集标准光纤截止波长λc 的测试样品:一段2米长,未成缆光纤,中间绕一半径为140 mm的圆环。

拉丝工艺对单模光纤性能的影响研究

拉丝工艺对单模光纤性能的影响研究

拉丝工艺对单模光纤性能的影响研究作者:赵芳来源:《科技风》2017年第10期摘要:随着我国经济的迅猛发展,社会的不断进步,信息在人们的生活中扮演着越来越重要的角色,21世纪是全球信息网络爆炸的时代。

作为通信技术传播的重要纽带,光纤凭借其耐腐蚀、传输距离远、存贮空间大等特点也逐渐走入了人们的视野。

本文通过对单模光纤加以简单的介绍,分析出拉丝工艺对单模光纤性能的影响,从而提高光纤的性能,降低其生产成本,提高其利用率和竞争力。

关键词:拉丝工艺;单模光纤;性能;光纤衰减;光纤强度自从我国第一根光纤被研制出来后,光纤的使用在人们的生活中变得越来越普遍。

随着科学信息技术的发展,光纤也面临着越来越多的挑战,人们的需求不断加大,如今的光纤性能遭到了人们越来越多的质疑,光纤市场竞争愈发激烈。

为了提高单模光纤的性能水平,降低生产成本,加固本公司在光纤市场的地位,提高其市场竞争力,笔者对单模光纤的性能与拉丝工艺进行了长期研究,希望能借此文对读者产生一定帮助。

1 单模光纤的发展历史1966年,高坤首先提出关于光纤的设想,并开始考虑将光纤作为通信技术。

时隔四年后,美国率先研制出光纤技术,由此光纤通信技术正式问世。

1985年,单模光纤研究宣布成功。

其后,光纤开始逐渐应用于各种通信技术。

抗日战争胜利后,我国长期受到左倾思想的严重干扰和破坏,大部分知识分子都成了他们迫害的对象自然也剥夺了其研究的权利。

因此我国的光纤事业的起步相对较晚,直至1985年,光纤才在我国得到了初步的发展。

到了九十年代后期,一些光纤公司开始逐渐成立,我国光纤事业也得到了快速发展。

随着信息通信技术的不断发展,人们对通信系统的依赖越来越大,同时,人们也对其提出了新的要求,单模光纤技术由此问世。

虽然近几年,我国的光纤产业得到了快速的发展,但是除了武汉之内的大部分光纤厂都还在依赖进口拉丝工艺。

就目前的光纤市场来看,仅武汉、上海、南京的三家公司在产能方面就可以占到国产纤维的一半,但值得注意的是,其在实际市场份额中所占比重更多。

拉丝张力是决定光纤性质的关键因素

拉丝张力是决定光纤性质的关键因素

的 范 围 , 般 以光 强 分布 最 大值 的 1 2 一 / e
率 大 于 GeO的 折射 率 , 以 芯层 折 所 射 率 n增 大 ,同时 由于 包 层 折射 率 n
在 拉 丝 中 是 不 变 量 , 以 芯 层 、 层 所 包
冷 却 降 温 , 容 易 造 成 光 纤 本 身 缺 陷 更 的 增 加 和 原 有 缺 陷 的 发 展 , 这 些 缺 而 陷会造 成 光纤瑞 利散 射衰减 增 大, 温 度 差 越 大 , 种 破 坏 越 强 。而 瑞 利 散 这 射 是 与 波 长 的 四 次 方 成 反 比 的 , 以 所 在1 5 n 0 m处 衰 减 随 温 度 的 变 化 没 有 5
光, 这一 波 长 便 称 为 截 止 波 长 。 止 波 截
长大小由光棒的结构参数, 如光纤 的芯
分 布 , n 一 在 一 定 范 围 内变 化 , 使 . n 进而改变光 纤截止波长和 模场直径 。 为 增 大 拉 丝 张 力 , 热 炉 功 率 减 加 小 , 内温 度 降 低 , 炉 同时 拉 丝 过 程 中, 光 棒 芯 层 中 的 Ge 在 以下 热 分 解 O存
度 降 低 , 而 使 得 光 棒 芯 层 中 存 在 从 的 热 分 解 化 学 反 应 向 左 移 动 , 成 造 Ge 浓 度 增 大 , 于 的 Ge 射 O的 由 O折
制 棒 在 高 温 下 经 过 拉 伸 , 本 身 的 化 其
学 键 可 能 被 破 坏 , 光 纤 又 经 过 迅 速 且
在 转 变 温 度 以下主 要 取 决 于 玻 璃 网
络 结 构 和 网络 外 离 子 的配 位 状 态 的
统 计 规 则 。光 纤 以 非 常 高 的 冷 却 速 度

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响1. 引言1.1 光纤的重要性光纤作为信息传输的重要载体,在现代通信、医疗、科研等领域发挥着至关重要的作用。

光纤具有传输速度快、带宽大、信号稳定等优点,广泛应用于电话、互联网、电视等通信领域。

在医疗领域,光纤的应用使得医学影像的传输更加精准和高效,为医生提供了更多的诊断和治疗手段。

在科研领域,光纤被广泛用于激光、光谱分析等领域,推动了科学研究的进步。

由于光纤的重要性日益凸显,不断提高光纤的性能和品质是当前研究的热点之一。

拉丝工艺作为光纤制备的关键环节,对光纤的性能有着重要影响,因此对拉丝工艺对光纤性能的影响进行研究,对提高光纤质量、改善传输性能具有重要意义。

通过对拉丝工艺的研究和优化,可以不断提升光纤的性能,推动光纤技术的发展,促进信息时代的进步和发展。

1.2 拉丝工艺的介绍光纤是一种重要的通信传输媒介,其在现代通信、网络和数据传输领域发挥着至关重要的作用。

光纤的性能直接影响着通信质量和传输效果,因此对光纤的制备工艺进行研究和优化具有重要意义。

拉丝工艺是光纤制备过程中至关重要的环节,是将预制的光纤芯棒通过高温熔融并拉伸成细长的光纤的过程。

拉丝工艺直接影响着光纤的结构和性能,包括抗拉性能、色散性能、损耗性能、弯曲性能以及传输性能等方面。

在拉丝工艺中,熔融拉伸的温度、速度和拉伸比等参数对光纤的性能有着重要影响。

通过合理控制这些参数,可以调控光纤的结构和性能,从而实现光纤性能的优化和提升。

深入研究拉丝工艺对光纤性能的影响具有重要的理论意义和实际应用价值。

通过对光纤拉丝工艺的深入研究,可以为光纤通信技术的发展提供有力支持,并进一步推动光纤通信领域的不断创新和进步。

【共240字】1.3 研究背景和意义光纤作为信息传输和通信领域中不可或缺的重要元件,其性能直接影响着信息传输的质量和速度。

拉丝工艺作为影响光纤性能的关键加工工艺之一,对光纤的抗拉性能、色散性能、损耗性能、弯曲性能和传输性能等方面均有显著影响。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响
光纤作为现代通信的基础,对其性能的要求也越来越高。

而拉丝工艺是光纤制备过程中至关重要的一环,它直接影响到光纤的质量和性能。

本文将讨论拉丝工艺对光纤性能的影响。

1. 技术参数对光纤带宽和损耗的影响
拉丝工艺中的技术参数包括拉拔速度、拉丝温度、尺寸比、拉伸力等。

这些参数的选择决定了光纤的结构和性能。

拉拔速度是指光纤拉丝时光纤在拉丝机上通过的速度,它对光纤带宽和损耗有着重要的影响。

一般来说,拉拔速度越快,光纤的损耗也越大,而带宽则相对较小。

拉丝温度是指拉丝过程中光纤被加热的温度。

拉丝温度对光纤的带宽和损耗同样有着重要的影响。

适当调节拉丝温度可以获得更高的带宽和更低的损耗。

若拉丝温度过高,则会影响光纤的抗拉强度,进而降低光纤的可靠性。

光纤的纤芯直径是影响光纤性能的重要因素之一。

纤芯直径越小,光纤的带宽越高,损耗也会相应减小。

但同时纤芯直径也会影响光纤的耦合效率,若纤芯直径过小,则会导致耦合效率降低。

3. 优化后的拉丝工艺对性能的提升
优化的拉丝工艺对光纤性能有着重要的影响。

优化的拉丝工艺通过精细的参数调节和工艺控制,可以制备出更高带宽、更低损耗、更高强度、更好稳定性的光纤。

同时,优化的拉丝工艺也可以降低制备成本,提高生产效率。

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响

拉丝工艺对光纤性能的影响【摘要】光纤作为通信领域中不可或缺的重要组成部分,其性能受到拉丝工艺的影响。

拉丝工艺对光纤抗拉强度、色散特性、衰减特性、微结构和晶体结构、非线性特性等方面都有重要影响。

优化拉丝工艺可以提高光纤的性能和质量,进一步研究拉丝工艺对光纤性能的影响有利于推动光纤通信技术的发展。

拉丝工艺是影响光纤性能的关键因素。

通过深入研究和不断优化拉丝工艺,可以不断提升光纤的性能表现,从而更好地满足不断发展的通信需求。

【关键词】光纤、拉丝工艺、性能、抗拉强度、色散特性、衰减特性、微结构、晶体结构、非线性特性、优化、质量、研究、发展、通信技术1. 引言1.1 光纤在通信领域的重要性光纤通信具有传输速度快、容量大、抗干扰能力强等优势,可以满足现代通信领域对高速、稳定、高质量通信的需求。

与传统的铜线通信相比,光纤通信具有更高的传输带宽和更远的传输距离,能够实现极高的数据传输速度和传输质量。

光纤通信技术已广泛应用于互联网、电信、广播电视等领域,推动了信息社会的快速发展。

在现代数字化、信息化的时代,光纤通信更是成为了推动整个通信产业发展的重要引擎。

光纤在通信领域无疑是不可或缺的重要组成部分,其在提高通信速度、稳定性和质量方面发挥着不可替代的作用。

对光纤的性能进行优化和提升,可以更好地满足人们对通信的需求,推动通信技术不断向前发展。

1.2 拉丝工艺对光纤性能的关键影响光纤作为通信领域中不可或缺的重要元素,其性能直接影响着通信网络的稳定性和传输效率。

而光纤的性能又受到多种因素的影响,其中拉丝工艺是一个至关重要的因素。

拉丝工艺对光纤的抗拉强度具有重要影响。

通过不同的拉丝工艺,可以调控光纤的拉伸性能,提高其抗拉强度,使光纤具有更好的耐用性和稳定性。

拉丝工艺还会对光纤的衰减特性、微结构和晶体结构、以及非线性特性产生影响。

通过优化拉丝工艺,可以改善光纤的这些性能指标,提高其在通信领域的应用效果。

拉丝工艺作为影响光纤性能的重要因素,其优化可以提高光纤的性能和质量,为光纤通信技术的发展提供更强有力的支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光纤性质的决定因素拉丝张力
拉丝张力受玻璃粘滞流动影响,而粘滞流动受温度控制。

所以拉丝张力主要受拉丝炉温控制,因此拉丝张力(F)可用拉丝温度(T)表示为:
F=A+B/T (1)
式中A和B分别为表面张力和粘滞流动常数。

但是玻璃是一种近程有序、远程无序的无定形“过冷液体”。

玻璃的粘度、离子扩散速度等一类性质,在高温熔体冷却过程中是逐渐变化的。

在转变温度以下主要取决于玻璃网络结构和网络外离子的配位状态的统计规则。

光纤以非常高的冷却速度(2000-8000℃/s)迅速从2000℃左右冷却至室温,使其高温结构迅速冻结。

熔体在冷却过程中质点或原子团重新排列,玻璃结构也随外界条件而变化,这就是拉丝张力对光纤性能起重大作用的根本原因。

拉丝张力与光纤衰减的平衡点
由于拉丝张力的大小是通过拉丝炉温度来控制的,拉丝炉温度越高,玻璃软化程度越大,拉丝张力就越小。

从图1中可以看出,对于1310nm窗口衰减,随着拉丝张力的增加,光纤的衰减会发生先降后升,呈抛物线形,而1550nm窗口处衰减在一点的拉丝张力范围内并没有随拉丝张力发生明显变化的现象。

图一& 图二
这是由于在高温下,容易诱发石英玻璃内部点缺陷的形成,造成光纤衰减的增大。

在高温下,石英内部容易发生下面的反应式(2):
Si-O:O-Si+H2→Si-O-H+H-O-Si (2)
Si-O-H的吸收峰正是在1380nm附近,这会带动光纤在1310nm窗口处衰减一同增大。

同时,拉丝过程是高温预制棒体积急剧变化的过程,预制棒在高温下经过拉伸,其本身的化学键可能被破坏,且光纤又经过迅速冷却降温,更容易造成光纤本身缺陷的增加和原有缺陷的发展,而这些缺陷会造成光纤瑞利散射衰减增大,温度差越大,这种破坏越强。

而瑞利散射是与波长的四次方成反比的,所以在1550nm处衰减随温度的变化没有1310nm波长处明显。

随着温度的降低,上述两种作用机制共同作用,使得光纤的衰减变小,但是随着温度的进一步降低,光纤所受的张力越来越大,材料的粘度分布将逐渐由均匀分布到不均匀分布。

在此种条件下拉丝,会在石英材料中间形成不同程度的应力集中,这会抵消温度降低带来的光纤衰减减小的效果。

如果进一步降低拉丝温度,光纤中应力集中占到更重要因素,使得光纤的衰减重新增加。

单模光纤的两大重要性能
截止波长和模场直径是单模光纤的两个极为重要的性能参数,拉丝张力是拉丝工艺中重要的控制参数之一。

截止波长指的是, 单模光纤通常存在某一波长,当所传输的光波长超过该波长时,光纤只能传播一种模式基模的光,这一波长便称为截止波长。

截止波长大小由光棒的结构参数,如光纤的芯径以及芯、包层间的相对折射率差△决定。

模场直径,因为单模光纤中关能量并不是完全集中在纤芯中, 而是有相当部分的能量存在包层中,所以对单模光纤不宜用芯径作为其特征参数,而是用模场直径作为描述单模光纤中光能集中的范围,一般以光强分布最大值的1/e2所对应的光斑大小作为模场直径。

拉丝张力为光纤成形区因石英粘度所产生的阻力与光纤涂覆时所受的阻力之和。

拉丝张力是由加热炉工作温度和拉丝速度共同决定的。

温度是光纤特性改变的关键
截止波长的理论计算公式为:
λc=2πα(n12-n22)1/2 / 2.405 (3)
其中,α为纤芯半径,n1为芯层折射率,n2为包层折射率。

由公式可以看出,λc由α、n1 和n2 决定,通常α和n2 在拉丝中是不会变化的。

然后当加热炉的工作温度变化时,光纤纤芯的折射率n1也会随之改变。

在拉丝生产中,通常根据拉丝张力来确定加热炉工作温度,从而改变纤芯折射率n1 的分布,使n12-n22 在一定范围内变化,进而改变光纤截止波长和模场直径。

为增大拉丝张力,加热炉功率减小,炉内温度降低,同时拉丝过程中,光棒芯层中的GeO2存在以下热分解平衡:
GeO2=GeO+1/2O2 (4)
当温度降低时,以上化学反应向左移动,造成GeO2的浓度增加,由于GeO2的折射率大于GeO的折射率,所以芯层折射率n1增大,由截止波长计算公式(3)可知芯层折射率n1增大,截止波长增大。

同理,当拉丝张力减小时,加热炉内温度升高,以上分解反应向右移动,使GeO2的浓度减小,芯层折射率n1减小,故截止波长减小。

通过以上分析可知,在拉丝过程中张力增大,必须使加热炉内温度降低,从而使得光棒芯层中存在的热分解化学反应向左移动,造成GeO2的浓度增大,由于的GeO2折射率大于GeO的折射率,所以芯层折射率n1增大,同时由于包层折射率n2在拉丝中是不变量,所以芯层、包层折射率差Δn=n1-n2增大,因此折射至包层汇总的光能量减少,集中在纤芯中的光能量增强,纤芯中心所对应的光强最大值增大,即光斑的大小—模场直径减小。

反之,升高拉丝炉温使得拉丝张力减小,上面的反应式向右方向移动,芯层折射率就会变小,相对折射率差也变小,折射到包层中的光能量会增加,这样模场直径就会变大。
