❖ ⑵ 回转式压实器 图7-6 是回转式压实器示意图。废物 装容器单元后，先按水平压头1的方向压缩，然后按箭 头的运动方向驱动旋动压头2，最后按水平压头3的运动 方向将废物压至一定尺寸排出。这种压实器适宜于压实 体积小、质量轻的固体废物。
图7-5 三向联合压实器
图7-6 回转式压实器
❖ 2.城市垃圾压实器
❖ 螺旋输送机主要用于水平方向运送物料，也可用于倾斜 输送，但倾斜角度一般小于 200，当然有时也有利用螺 旋输送机作垂直输送的情况。
❖ 螺旋输送机的结构如图7-3所示，主要由机槽、螺旋、 轴和轴承等组成，传动装置则在轴的一边。
❖ 1.螺旋
❖ 螺旋是由转轴和叶片(装在转轴上)构成，螺旋叶片的形 状主要有全叶式、带式、叶片式和成型叶片式等四种， 如图7-4所示。全叶式结构最简单，推力和输送量都很 大，效率很高，特别适用于松散物料。对于粘稠物料适 宜用带式螺旋。叶片式和成型叶片式在输送物料的同时， 往往还对物料具有搅拌、揉捏及混合等作用。
图7-12 单转子锤式破碎机示意图
⒊ 颚式破碎机
颚式破碎机有简单摆动式和复杂摆动式两种。 图7-18是国产2100mm×l500mm简单摆动颚式破碎机的 结构示意图。它主要由机架、传动机构、工作机构、 保险装置等部分组成。工作时，皮带轮带动偏心轴旋 转时，偏心顶点牵动连杆上下运动，也就牵动前后推 力板作舒张及收缩运动，从而使动颚时而靠近固定颚 ，时而离开固定颚。动颚靠近固定顿时即对破碎腔内 的物料进行挤压、搓、碾等多重破碎，使物料由大变 小来自百度文库逐渐下落,直至从排料口排出。
图7-8 Von Roll型往复剪切机结构图
②林德曼（Lindemann）型剪切破碎机
❖ 如图7-9所示，该机由预压机和剪切机两部分 组成，固体废物先进入预压机，通过一对钳 形压块的开闭将废物压缩后进入剪切机。剪 切机由送料器、压紧器和剪切片组成。固体 废物由送料器推到刀口下方，压紧器压紧后 由剪切刀将其剪断。
❖ 城市垃圾压实器可分为高层住宅垃圾压实 器和城市垃圾压实器。
❖ 高层住宅垃圾压实器工作示意图见图7-7， 垃圾从滑道中落下后，经压壁压缩后不断 地被压缩到容器中，最后可将压实的垃圾 装袋。
（a）1—垃圾投入口；2—容器；3—垃圾；4—压臂 （b）1—垃圾；2—压臂全部缩回 （c）1—已压实的垃圾；2—压臂
第七章 固体废弃物处理设备
❖ 7.1输送设备
7.1.1带式输送机
❖ 带式输送机是一种广泛应用的连续输送机械， 它可用于输送块状和粒状物料，进行水平方向 和倾斜方向输送。
❖ 带式输送机的工作原理是利用一根封闭的环形 带，由鼓轮带动运行，物料放在带上，靠摩檫 力随带前进，到带的另一端（或指定位置）靠 自重（或卸料器）卸下。
图7-18 简单摆动颚式破碎机
图7-19 复杂摆动颚式破碎机
⒌球磨机
图7-21为滚筒式球磨机构造示意图，它主要由圆柱形 筒体、端盖、中空轴径、轴承和传动大齿圈等部件组成， 筒体内装有直径为25~150mm的钢球，其装入量是整个筒体 有效容积的25%～50%。筒体内壁设有衬板，除防止筒体磨 损外，兼有提升钢球的作用。筒体两端的中空轴径有两个 作用：一是起轴颈的支撑作用；二是起给料和排料的漏斗 作用。工作时将需加工的物料放入球磨罐内加盖，拧紧压 盖螺钉，即可启动工作。
图7-7 高层住宅垃圾压实器
7.2.2破碎设备
❖ ①冯·罗尔（Von Roll）往复式剪切破碎机
❖ 结构如图7-8所示，固定刃和可动刃通过下端活 动铰轴联结，犹似一把剪刀。开口时侧面呈V字 型破碎腔，固体废物投入后，通过液压装置缓缓 将活动刃推向固定刃，将固体废物剪成碎片 （块）。往复式剪切机有7片固定刀和6片活动刀， 宽度为30mm，破碎物的尺寸为30cm，该破碎 机的处理量视废物的种类可达 80~150m3/h。
成空心轴，因为空心轴重量轻，又方便互相连接。

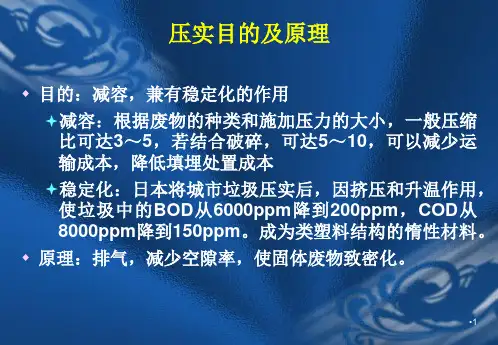

7.2.1压实设备
❖ 1.金属类废物压实器
❖ 分类：主要有三向联合式压实器和回转式压实器。
❖ ⑴ 三向联合式压实器 图7-5是适合压实松散金属废物 的三向联合式压实器，它具有三个互相垂直的压头，金 属被置于容器单元内，而后依次启动1、2、3三个压头， 逐渐使固体废物的空间体积缩小，容重增大，最终达到 一定尺寸。压后尺寸一般在200~1000mm之间。
⒉冲击式破碎机 冲击式破碎机主要类型：反击式破碎机、锤式破碎机
和笼式破碎机三种。
⑵ 锤式破碎机 锤式破碎机是利用冲击摩擦和剪切作用将固体废物破
碎。锤式破碎机分为单转子和双转子两种；单转子又分为 可逆与不可逆式两种。不可逆式锤式破碎机，转子的转动 方向如箭头所示（见图7-12a）。可逆式锤式破碎机，转 子首先向某一个方向转动，该方向的衬板、筛板和锤子端 部就受到磨损。磨损到一定程度后，转子改朝另一个方向 旋转，利用锤子的另一端及另一个方向的衬板和筛板继续 工作，从而使设备继续工作的寿命几乎提高一倍。目前最 常用的是可逆式单转子锤式破碎机。双转子锤式破碎机见 图7-17。
❖ 螺旋叶片大多有薄钢板冲压而成，然后焊接到轴上。螺 旋的旋转方向有左旋和右旋之分。在同一根轴上，有时 可以一半是右旋，一半是左旋，这样可将物料同时从中 间输送到两端，或从两端输送到中间。螺旋与机槽有一 定的间隙，一般为5~15mm，间隙太大输送效率将降低。
❖ 2. 轴
❖ 螺旋输送机的轴可以是空心轴，也可以是实心轴，一般 制成2~4m长一段，然后按需要连接起来。通常用钢管制
1—夯锤；2—刀具；3—推料杆；4—压块
1—旋转刀；2—固
定刀
图7-9 林德曼型破碎机
图7-10 旋转剪切破碎机
③旋转破碎机 其结构如图7-10所示，该机由固定刃（1~2片）和旋转
刃（3~5片）及投入装置等构成。固体废物在固定刃和旋 转刃之间被剪断。其缺点是当混入硬度大的杂物时，易发 生操作事故。故该机不适于破碎硬度大的废物。
带式输送机
的主要部件为 带、托架、鼓 轮、传动装置、 张紧装置、加 料装置和卸料 装置等。
7.1.2螺旋输送机
❖ 螺旋输送机是一种应用广泛的输送机械，可用于加料、 混料等操作。螺旋输送机的工作原理是利用旋转的螺旋， 推进散状的物料沿金属槽向前运动。物料由于重力和与 槽壁的摩擦力作用，在运动中不随螺旋一起旋转，而是 以滑动的方式沿物料槽移动，其情况恰似不能旋转的螺 母沿着螺杆做平移运动一样。
图7-5 三向联合压实器
图7-6 回转式压实器
❖ 2.城市垃圾压实器
❖ 螺旋输送机主要用于水平方向运送物料，也可用于倾斜 输送，但倾斜角度一般小于 200，当然有时也有利用螺 旋输送机作垂直输送的情况。
❖ 螺旋输送机的结构如图7-3所示，主要由机槽、螺旋、 轴和轴承等组成，传动装置则在轴的一边。
❖ 1.螺旋
❖ 螺旋是由转轴和叶片(装在转轴上)构成，螺旋叶片的形 状主要有全叶式、带式、叶片式和成型叶片式等四种， 如图7-4所示。全叶式结构最简单，推力和输送量都很 大，效率很高，特别适用于松散物料。对于粘稠物料适 宜用带式螺旋。叶片式和成型叶片式在输送物料的同时， 往往还对物料具有搅拌、揉捏及混合等作用。
图7-12 单转子锤式破碎机示意图
⒊ 颚式破碎机
颚式破碎机有简单摆动式和复杂摆动式两种。 图7-18是国产2100mm×l500mm简单摆动颚式破碎机的 结构示意图。它主要由机架、传动机构、工作机构、 保险装置等部分组成。工作时，皮带轮带动偏心轴旋 转时，偏心顶点牵动连杆上下运动，也就牵动前后推 力板作舒张及收缩运动，从而使动颚时而靠近固定颚 ，时而离开固定颚。动颚靠近固定顿时即对破碎腔内 的物料进行挤压、搓、碾等多重破碎，使物料由大变 小来自百度文库逐渐下落,直至从排料口排出。
图7-8 Von Roll型往复剪切机结构图
②林德曼（Lindemann）型剪切破碎机
❖ 如图7-9所示，该机由预压机和剪切机两部分 组成，固体废物先进入预压机，通过一对钳 形压块的开闭将废物压缩后进入剪切机。剪 切机由送料器、压紧器和剪切片组成。固体 废物由送料器推到刀口下方，压紧器压紧后 由剪切刀将其剪断。
❖ 城市垃圾压实器可分为高层住宅垃圾压实 器和城市垃圾压实器。
❖ 高层住宅垃圾压实器工作示意图见图7-7， 垃圾从滑道中落下后，经压壁压缩后不断 地被压缩到容器中，最后可将压实的垃圾 装袋。
（a）1—垃圾投入口；2—容器；3—垃圾；4—压臂 （b）1—垃圾；2—压臂全部缩回 （c）1—已压实的垃圾；2—压臂
第七章 固体废弃物处理设备
❖ 7.1输送设备
7.1.1带式输送机
❖ 带式输送机是一种广泛应用的连续输送机械， 它可用于输送块状和粒状物料，进行水平方向 和倾斜方向输送。
❖ 带式输送机的工作原理是利用一根封闭的环形 带，由鼓轮带动运行，物料放在带上，靠摩檫 力随带前进，到带的另一端（或指定位置）靠 自重（或卸料器）卸下。
图7-18 简单摆动颚式破碎机
图7-19 复杂摆动颚式破碎机
⒌球磨机
图7-21为滚筒式球磨机构造示意图，它主要由圆柱形 筒体、端盖、中空轴径、轴承和传动大齿圈等部件组成， 筒体内装有直径为25~150mm的钢球，其装入量是整个筒体 有效容积的25%～50%。筒体内壁设有衬板，除防止筒体磨 损外，兼有提升钢球的作用。筒体两端的中空轴径有两个 作用：一是起轴颈的支撑作用；二是起给料和排料的漏斗 作用。工作时将需加工的物料放入球磨罐内加盖，拧紧压 盖螺钉，即可启动工作。
图7-7 高层住宅垃圾压实器
7.2.2破碎设备
❖ ①冯·罗尔（Von Roll）往复式剪切破碎机
❖ 结构如图7-8所示，固定刃和可动刃通过下端活 动铰轴联结，犹似一把剪刀。开口时侧面呈V字 型破碎腔，固体废物投入后，通过液压装置缓缓 将活动刃推向固定刃，将固体废物剪成碎片 （块）。往复式剪切机有7片固定刀和6片活动刀， 宽度为30mm，破碎物的尺寸为30cm，该破碎 机的处理量视废物的种类可达 80~150m3/h。
成空心轴，因为空心轴重量轻，又方便互相连接。
7.2.1压实设备
❖ 1.金属类废物压实器
❖ 分类：主要有三向联合式压实器和回转式压实器。
❖ ⑴ 三向联合式压实器 图7-5是适合压实松散金属废物 的三向联合式压实器，它具有三个互相垂直的压头，金 属被置于容器单元内，而后依次启动1、2、3三个压头， 逐渐使固体废物的空间体积缩小，容重增大，最终达到 一定尺寸。压后尺寸一般在200~1000mm之间。
⒉冲击式破碎机 冲击式破碎机主要类型：反击式破碎机、锤式破碎机
和笼式破碎机三种。
⑵ 锤式破碎机 锤式破碎机是利用冲击摩擦和剪切作用将固体废物破
碎。锤式破碎机分为单转子和双转子两种；单转子又分为 可逆与不可逆式两种。不可逆式锤式破碎机，转子的转动 方向如箭头所示（见图7-12a）。可逆式锤式破碎机，转 子首先向某一个方向转动，该方向的衬板、筛板和锤子端 部就受到磨损。磨损到一定程度后，转子改朝另一个方向 旋转，利用锤子的另一端及另一个方向的衬板和筛板继续 工作，从而使设备继续工作的寿命几乎提高一倍。目前最 常用的是可逆式单转子锤式破碎机。双转子锤式破碎机见 图7-17。
❖ 螺旋叶片大多有薄钢板冲压而成，然后焊接到轴上。螺 旋的旋转方向有左旋和右旋之分。在同一根轴上，有时 可以一半是右旋，一半是左旋，这样可将物料同时从中 间输送到两端，或从两端输送到中间。螺旋与机槽有一 定的间隙，一般为5~15mm，间隙太大输送效率将降低。
❖ 2. 轴
❖ 螺旋输送机的轴可以是空心轴，也可以是实心轴，一般 制成2~4m长一段，然后按需要连接起来。通常用钢管制
1—夯锤；2—刀具；3—推料杆；4—压块
1—旋转刀；2—固
定刀
图7-9 林德曼型破碎机
图7-10 旋转剪切破碎机
③旋转破碎机 其结构如图7-10所示，该机由固定刃（1~2片）和旋转
刃（3~5片）及投入装置等构成。固体废物在固定刃和旋 转刃之间被剪断。其缺点是当混入硬度大的杂物时，易发 生操作事故。故该机不适于破碎硬度大的废物。
带式输送机
的主要部件为 带、托架、鼓 轮、传动装置、 张紧装置、加 料装置和卸料 装置等。
7.1.2螺旋输送机
❖ 螺旋输送机是一种应用广泛的输送机械，可用于加料、 混料等操作。螺旋输送机的工作原理是利用旋转的螺旋， 推进散状的物料沿金属槽向前运动。物料由于重力和与 槽壁的摩擦力作用，在运动中不随螺旋一起旋转，而是 以滑动的方式沿物料槽移动，其情况恰似不能旋转的螺 母沿着螺杆做平移运动一样。
