浅谈电磁阀动作时间分析
电磁阀行程时间
电磁阀的行程时间取决于其类型和口径大小。
一般来说，直动式电磁阀的启闭时间在20-30毫秒。
而先导式电磁阀的启闭时间稍长，为35-100毫秒。
此外，电磁阀的口径越大，其启闭时间也会相应增长，最长可能达到10秒左右。
如果有特殊要求，可以通过加装放大器或调速器来实现更快的启闭速度。
请注意，这些数据仅供参考，具体的行程时间可能因电磁阀的制造商、型号、工作条件等因素而有所不同。
因此，在选择电磁阀时，建议参考制造商提供的技术规格和说明书，以确保满足应用需求。
费斯托电磁阀动作时间
费斯托电磁阀动作时间摘要：1.费斯托电磁阀概述2.费斯托电磁阀的动作时间3.费斯托电磁阀的优点4.费斯托电磁阀的应用领域5.结论正文：一、费斯托电磁阀概述费斯托电磁阀是一种利用电磁原理控制流体的开启和关闭的自动化基础元件。
它主要由电磁线圈和铁芯组成，当电磁线圈通电时，会产生磁场吸引铁芯，从而改变阀门的开启和关闭状态。
费斯托电磁阀广泛应用于工业自动化、流体控制等领域。
二、费斯托电磁阀的动作时间费斯托电磁阀的动作时间取决于电磁线圈的电流大小、电磁阀的结构和材料等因素。
一般来说，费斯托电磁阀的动作时间在毫秒级别，具有较快的开启和关闭速度。
此外，费斯托电磁阀还具有较高的控制精度，可以满足各种工况的要求。
三、费斯托电磁阀的优点1.结构简单：费斯托电磁阀的结构相对简单，主要由电磁线圈、铁芯和阀体组成，易于安装和维护。
2.控制精度高：费斯托电磁阀可以实现毫秒级别的动作时间，具有较高的控制精度。
3.适用范围广：费斯托电磁阀可以广泛应用于各种流体控制场合，如气动系统、液动系统等。
4.响应速度快：费斯托电磁阀的响应速度较快，可以实现快速开启和关闭，满足各种工况的要求。
四、费斯托电磁阀的应用领域费斯托电磁阀广泛应用于以下领域：1.工业自动化：费斯托电磁阀在工业自动化领域中发挥着重要作用，如生产线自动化、机器人控制等。
2.流体控制：费斯托电磁阀可以实现对流体的精确控制，如气动系统、液动系统等。
3.医疗设备：费斯托电磁阀在医疗设备中也有广泛应用，如呼吸机、麻醉机等。
4.农业灌溉：费斯托电磁阀可以用于农业灌溉系统，实现对灌溉水的自动控制。
五、结论费斯托电磁阀具有结构简单、控制精度高、适用范围广、响应速度快等优点，广泛应用于工业自动化、流体控制等领域。

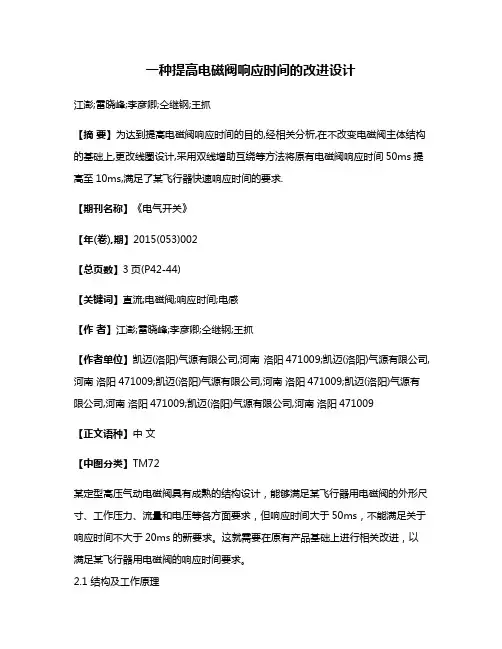

一种提高电磁阀响应时间的改进设计
一种提高电磁阀响应时间的改进设计江澎;雷晓峰;李彦卿;仝继钢;王抓【摘要】为达到提高电磁阀响应时间的目的,经相关分析,在不改变电磁阀主体结构的基础上,更改线圈设计,采用双线增助互绕等方法将原有电磁阀响应时间50ms提高至10ms,满足了某飞行器快速响应时间的要求.【期刊名称】《电气开关》【年(卷),期】2015(053)002【总页数】3页(P42-44)【关键词】直流;电磁阀;响应时间;电感【作者】江澎;雷晓峰;李彦卿;仝继钢;王抓【作者单位】凯迈(洛阳)气源有限公司,河南洛阳471009;凯迈(洛阳)气源有限公司,河南洛阳471009;凯迈(洛阳)气源有限公司,河南洛阳471009;凯迈(洛阳)气源有限公司,河南洛阳471009;凯迈(洛阳)气源有限公司,河南洛阳471009【正文语种】中文【中图分类】TM72某定型高压气动电磁阀具有成熟的结构设计，能够满足某飞行器用电磁阀的外形尺寸、工作压力、流量和电压等各方面要求，但响应时间大于50ms，不能满足关于响应时间不大于20ms的新要求。
这就需要在原有产品基础上进行相关改进，以满足某飞行器用电磁阀的响应时间要求。
2.1 结构及工作原理如图1所示，电磁阀为直动式结构，线圈通电后在电磁阀内部产生磁场，动铁芯在电磁力作用下运动，实现开状态；断电后，电磁力消失，动铁芯在弹簧力作用下实现复位，实现关状态。
2.2 原有参数工作压力 35MPa；工作电压 27VDC；工作流量≥1300L/min；工作温度 -55～+70℃；响应时间 50ms。
电磁阀的响应时间实际上是指电磁阀所能达到的开关频率，即：t总=ton+toff目前电磁阀关闭响应时间toff由复位弹簧完成，为避免改变定型电磁阀流量参数，内部定型结构不进行更改，因此主要的设计改进方向在于如何提高电磁阀的开启响应时间ton。
开启响应时间ton的公式如下：ton=t1+t2t1—电磁延迟时间；t2—机械运动时间。

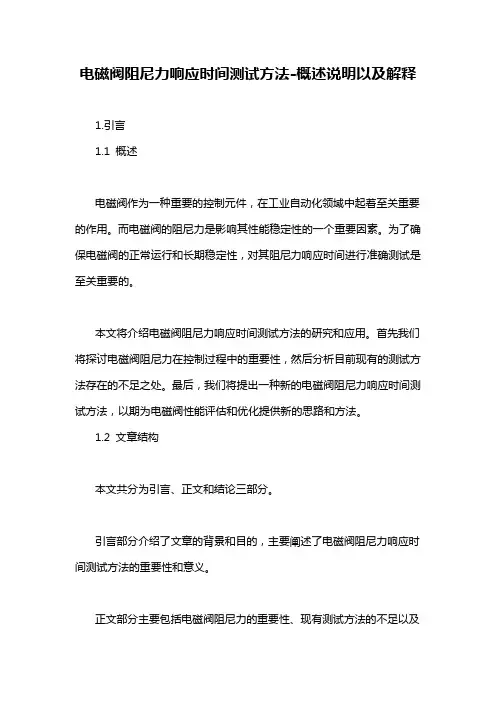

电磁阀阻尼力响应时间测试方法-概述说明以及解释
电磁阀阻尼力响应时间测试方法-概述说明以及解释1.引言1.1 概述电磁阀作为一种重要的控制元件，在工业自动化领域中起着至关重要的作用。
而电磁阀的阻尼力是影响其性能稳定性的一个重要因素。
为了确保电磁阀的正常运行和长期稳定性，对其阻尼力响应时间进行准确测试是至关重要的。
本文将介绍电磁阀阻尼力响应时间测试方法的研究和应用。
首先我们将探讨电磁阀阻尼力在控制过程中的重要性，然后分析目前现有的测试方法存在的不足之处。
最后，我们将提出一种新的电磁阀阻尼力响应时间测试方法，以期为电磁阀性能评估和优化提供新的思路和方法。
1.2 文章结构本文共分为引言、正文和结论三部分。
引言部分介绍了文章的背景和目的，主要阐述了电磁阀阻尼力响应时间测试方法的重要性和意义。
正文部分主要包括电磁阀阻尼力的重要性、现有测试方法的不足以及提出的电磁阀阻尼力响应时间测试方法。
结论部分对前文进行总结和讨论，展望未来可能的研究方向和发展趋势。
内容1.3 目的：本文旨在提出一种有效的电磁阀阻尼力的响应时间测试方法，以解决现有测试方法存在的不足之处。
通过对电磁阀阻尼力响应时间进行准确测量和分析，可以更好地了解电磁阀在实际工作中的性能表现，为产品的优化设计提供依据。
同时，本文旨在促进电磁阀领域的研究和发展，为提高电磁阀的稳定性和可靠性提供技术支持。
通过本文提出的测试方法，可以为电磁阀制造商和研发人员提供参考，推动电磁阀技术的不断进步和创新。
2.正文"2.1 电磁阀阻尼力的重要性":电磁阀阻尼力是指在电磁阀关闭时，由于阀芯与阀座之间的液体阻力所产生的力。
这个阻尼力的大小直接影响着电磁阀的响应速度和稳定性。
在实际应用中，电磁阀作为控制元件，其阻尼力的大小将直接影响到系统的调节性能和控制效果。
首先，电磁阀的阻尼力影响了阀芯的关闭速度。
如果阻尼力过大，阀芯关闭的速度会变慢，导致系统响应时间延迟，影响系统的控制灵敏度和稳定性。
相反，如果阻尼力过小，阀芯关闭过快可能会导致系统的失控或震荡现象，影响系统的正常运行。

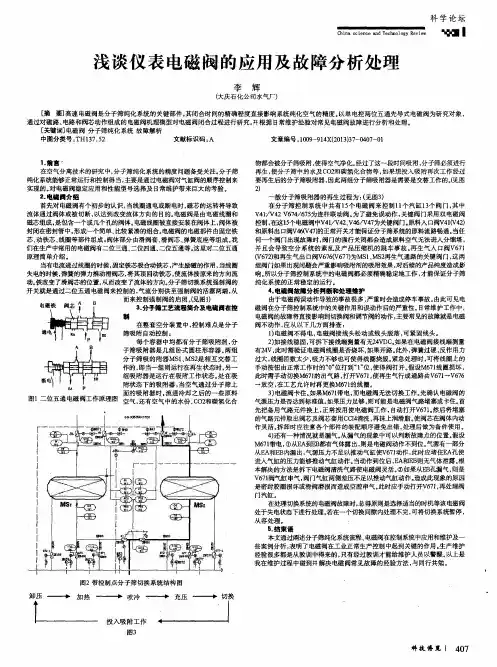

浅谈仪表电磁阀的应用及故障分析处理
