福师12秋数字逻辑一和二答案
数字逻辑课本习题答案
习 题 五1. 简述时序逻辑电路与组合逻辑电路的主要区别。
解答组合逻辑电路:若逻辑电路在任何时刻产生的稳定输出值仅仅取决于该时刻各输入值的组合，而与过去的输入值无关，则称为组合逻辑电路。
组合电路具有如下特征：②信号是单向传输的，不存在任何反馈回路。
时序逻辑电路:若逻辑电路在任何时刻产生的稳定输出信号不仅与电路该时刻的输入信号有关，还与电路过去的输入信号有关，则称为时序逻辑电路。
时序逻辑○1○2 电路中包含反馈回路，通过反馈使电路功能与“时序”○3 电路的输出由电路当时的输入和状态(过去的输入)共同决定。
2. 作出与表1所示状态表对应的状态图。
表 1解答根据表1所示状态表可作出对应的状态图如图1所示。
图13.已知状态图如图2所示，输入序列为x=11010010，设初始状态为A，求状态和输出响应序列。
图 2解答状态响应序列：A A B C B B C B输出响应序列：0 0 0 0 1 0 0 14. 分析图3所示逻辑电路。
假定电路初始状态为“00”，说明该电路逻辑功能。
图 3 解答○1根据电路图可写出输出函数和激励函数表达式为 xK x,J ,x K ,xy J y xy Z 1111212=====○2 根据输出函数、激励函数表达式和JK 触发器功能表可作出状态表如表2所示，状态图如图4所示。
表2图4○3由状态图可知，该电路为“111…”序列检测器。
5. 分析图5所示同步时序逻辑电路，说明该电路功能。
图5解答○1根据电路图可写出输出函数和激励函数表达式为 )(D ,x y x D y y x Z 21112121212y x y y y y y x ⊕=+=+=○2 根据输出函数、激励函数表达式和D 触发器功能表可作出状态表如表3所示，状态图如图6所示。
表3图6○3由状态图可知，该电路是一个三进制可逆计数器(又称模3可逆计数器)，当x=0时实现加1计数，当x=1时实现减1计数。
6.分析图7所示逻辑电路，说明该电路功能。
数字逻辑 课后习题答案
4. 最简电路是否一定最佳？为什么？
解答
一个最简的方案并不等于一个最佳的方案。最佳方案应满足全面的性能指标 和实际应用要求。所以，在求出一个实现预定功能的最简电路之后，往往要根据 实际情况进行相应调整。
2. 数字逻辑电路具有哪些主要特点？
解答
数字逻辑电路具有如下主要特点：
● 电路的基本工作信号是二值信号。 ● 电路中的半导体器件一般都工作在开、关状态。 ● 电路结构简单、功耗低、便于集成制造和系列化生产。产品价格低
廉、使用方便、通用性好。 ● 由数字逻辑电路构成的数字系统工作速度快、精度高、功能强、可
第二章
1 假定一个电路中，指示灯 F 和开关 A、B、C 的关系为 F=(A+B)C
试画出相应电路图。 解答
电路图如图 1 所示。
图1
2 用逻辑代数的公理、定理和规则证明下列表达式：
(1) AB + AC = AB + AC (2) AB + AB + AB + AB = 1 (3) AABC = ABC + ABC + ABC
= (A + B) ⋅ (A + B) =B
( ) F = BC + D + D ⋅ B + C ⋅ (AC + B)
= BC + D + (B + C)(AC + B) = BC + D + BC(AC + B) = BC + D + AC + B = B + D + AC
福师12秋数字逻辑一和二答案
一、单选题（共 24 道试题，共 48 分。
）1. 101键盘的编码器输出（）位二进制代码A. 2B. 6C. 7D. 82. 在何种输入情况下，“或非”运算的结果是逻辑1( ）.A.全部输入是0B. 全部输入是1C. 任一输入为0，其他输入为1D. 任一输入为13. 在下列逻辑电路中，不是组合逻辑电路的有（）A. 译码器B. 编码器C. 全加器D.寄存器4. 以下电路中，加以适当辅助门电路，（）适于实现单输出组合逻辑电路A. 奇偶校验器B.数据选择器C. 数值比较器D. 七段显示译码器5. 逻辑变量的取值１和０不可以表示( ）.A. 开关的闭合、断开B. 电位的高、低C.数量的多少D. 电流的有、6. 若在编码器中有50个编码对象，则要求输出二进制代码位数为（）位A. 5B. 6C. 10D. 507. 一位十六进制数可以用( ）位二进制数来表示A. 1B. 2C. 4D. 168. 一个8选一数据选择器的数据输入端有（）个A. 1B. 2C. 3D. 89. 以下代码中为无权码的为( ）.A. 8421BCD码B. 5421BCD码C.余三码D. 2421码10. 一个16选一的数据选择器，其位置输入（选择控制输入）端有（）个.A. 1B. 2C. 4D. 1611. 与模拟电路相比，数字电路主要的优点不包括( ）.A.容易设计B. 通用性强C. 保密性好D. 抗干扰能力强12. 以下代码中为恒权码的为( ）.A. 循环码B. 5421BCD码C. 余三码D. 格雷码13. 逻辑函数的表示方法中具有唯一性的是( ）.A.真值表B. 表达式C. 逻辑图D. 时序图14. 十进制数25用8421BCD码表示为( ）.A. 10 101B. 0010 0101C. 100101D. 1010115. 与八进制数(47.3 ）8等值的数为( ）.A. (100111.011）2B. (27.8 ）16C. (27.3 ）16D. (100111.11 ）216. 常用的BCD码有( ）.A. 奇偶校验码B. 格雷码C. 8421码D. 汉明码17. A+BC= ( ）.A. A+BB. A+CC.（A+B）（A+C）D. B+C18. 组合逻辑电路消除竞争冒险的方法有（）A.修改逻辑设计B. 在输出端接入缓冲电路C. 后级加缓冲电路D. 屏蔽输入信号的尖峰干扰19. 在何种输入情况下，“与非”运算的结果是逻辑0( ）.A. 全部输入是0B. 任一输入是0C. 仅一输入是0D.全部输入是120. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）821. 多谐振荡器可产生（）A. 正弦波B.矩形脉冲C. 三角波D. 锯齿波22. 当逻辑函数有n个变量时，共有( ）个变量取值组合？A. nB. 2nC. n的平方D. 2的n次方23. 8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A. 1B. 2C. 4D. 824. 在一个8位的存储单元中，能够存储的最大无符号整数是( ）.A. （256 ）10B. （127 ）10C. （FE ）16D.（255）10二、多选题（共 5 道试题，共 10 分。
福师《数字逻辑》在线作业一-0002.DE787433-
福师《数字逻辑》在线作业一-0002
十进制数25用8421BCD码表示为( ）.
A:10 101
B:0010 0101
C:100101
D:10101
答案：B
8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A:1
B:2
C:4
D:8
答案：D
要使TTL与非门工作在转折区，可使输入端对地外接电阻RI（）.
A:＞RON
B:＜ROFF
C:ROFF＜RI＜RON
D:＞ROFF
答案：C
一块数据选择器有三个地址输入端，则它的数据输入端应有（）。
A:3
B:6
C:8
D:1
答案：C
在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有（）结构，否则会产生数据冲突。
A:集电极开路
B:三态门
C:灌电流
D:拉电流
答案：B
三态门输出高阻状态时，（）不正确的说法
A:用电压表测量指针不动。
《数字逻辑-应用与设计》部分习题参考答案
6.4d 激励表达式： T1=F1+F3’F2’ T2=F2+F3’F1’x1’+F3’x1x2’x3+F3’F2’F1’x3’ T3=F3F2’+F2F1+F1x1’+F1x3’
十进制 +12 -12 +9.5 -22.5
+19.75 -17.25
以 1 为基的补码 01100 10011 01001.1
1 01001.0 10011.11 101110.10
以 2 为基的补码 01100 10100 01001.1
1 01001.1 10011.11 101110.11
Made by HeYuchu&QinPiqi
5.b 略(见课本附录 B-奇数号习题参考答案)
6.1c 激励表达式：
S3=F2F1’x S2=F3’F1x+F3F1’x S1=F1’x+F2F1’+F3x R3=F3 R2=x’+F3’F1’ R1=F3’F2’F1+F1x’
6.1d 激励表达式：
R1=F1 R2=F2 R3=F1’ S1=F3’F2’F1’ S2=F3’F2’F1’x1’+F3’F2’F1’x3’+F3’F2’x1x2’x3 S3=F2F1+F1x1’+F1x2+F1x3’
or=A’B+A’C=(A+B’)’+(A+C’)’=[(A+B’)(A+C’)]’ f. (A’B’)’(CD’)’=(A’B’+CD’)’=(A+B)’+(C’+D)’ g. W+Q=(W’Q’)’ h. (A+B+C)D=(AD+BD+CD)=(A’+D’)’+(B’+D’)’+(C’+D’)’ i. (AB’+C’D+EF)’=[(A’+B)’+(C+D’)’+(E’+F’)’]’=(A’+B)(C+D’)(E’+F’) j. [(A+B)’+C’]’=(A’B’+C’)’=(A’B’)’C=(A+B)C

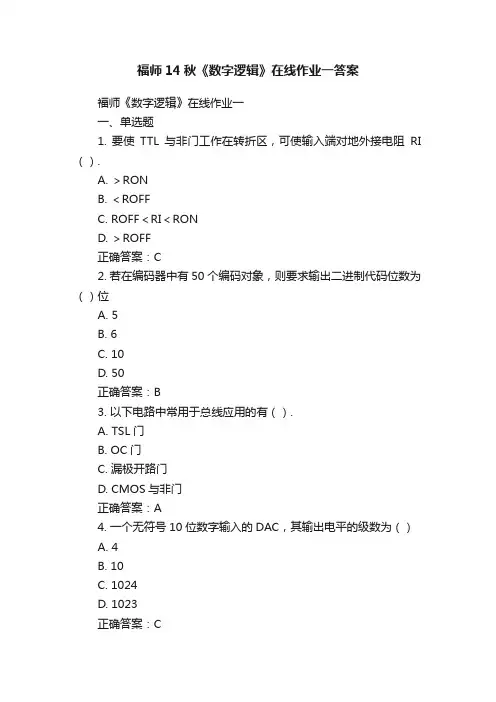

福师14秋《数字逻辑》在线作业一答案
福师14秋《数字逻辑》在线作业一答案福师《数字逻辑》在线作业一一、单选题1. 要使TTL与非门工作在转折区，可使输入端对地外接电阻RI （）.A. ＞RONB. ＜ROFFC. ROFF＜RI＜ROND. ＞ROFF正确答案：C2. 若在编码器中有50个编码对象，则要求输出二进制代码位数为（）位A. 5B. 6C. 10D. 50正确答案：B3. 以下电路中常用于总线应用的有（）.A. TSL门B. OC门C. 漏极开路门D. CMOS与非门正确答案：A4. 一个无符号10位数字输入的DAC，其输出电平的级数为（）A. 4B. 10C. 1024D. 1023正确答案：C5. 在下列逻辑电路中，不是组合逻辑电路的有（）A. 译码器B. 编码器C. 全加器D. 寄存器正确答案：D6. 74LS160十进制计数器它含有的触发器的个数是（）A. 1B. 2C. 4D. 6正确答案：C7. 与模拟电路相比，数字电路主要的优点不包括( ）.A. 容易设计B. 通用性强C. 保密性好D. 抗干扰能力强正确答案：A8. 以下表达式中符合逻辑运算法则的是( ）.A. C·C=C2B. 1+1=10C. 0<1D. A+1=1正确答案：D9. 在一个8位的存储单元中，能够存储的最大无符号整数是( ）.A. （256 ）10B. （127 ）10C. （FE ）16D. （255 ）10正确答案：D10. MOS集成电路采用的是（）控制，其功率损耗比较小A. 电压B. 电流C. 灌电流D. 拉电流正确答案：A11. CMOS数字集成电路与TTL数字集成电路相比不具备的优点是（）.A. 微功耗B. 高速度C. 高抗干扰能力D. 电源范围宽正确答案：B12. 一个无符号8位数字量输入的DAC，其分辨率为（）位A. 1B. 3C. 4D. 8正确答案：D13. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8正确答案：A14. 以下电路中可以实现“线与”功能的有（）.A. 与非门B. 三态输出门C. 集电极开路门D. 或非门正确答案：C15. 与八进制数(47.3 ）8等值的数为( ）.A. (100111.011 ）2B. (27.8 ）16C. (27.3 ）16D. (100111.11 ）2正确答案：A16. 在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有（）结构，否则会产生数据冲突。
福师12秋《计算机应用基础》练习题及参考答案
福师12秋《计算机应用基础》练习题注：1、本课程练习题所提供的答案仅供学员在学习过程中参考之用，有问题请到课程论坛提问。
2、本练习题页码标注所用教材为：教材名称单价作者版本出版社大学计算机应用基础40 林晓勇2012年8月第1版化学工业出版社如学员使用其他版本教材，请参考相关知识点一、单选题1、（）指令的形式是用0、1组成的二进制代码串。
A)数据库语言程序 B)机器语言程序 C)汇编语言程序 D)C语言程序参考答案：B2、如下( )操作，可以将桌面复制到剪贴板中。
A）Ctrl+Print Screen B）Print ScreenC）Alt+Print Screen D）Alt+Ctrl+Print Screen参考答案：B3、在Windows中，通常由系统安装时安排在桌面上的图标是( )。
A) “资源管理器” B) “我的电脑” C) “控制面板” D) “收件箱”参考答案：B4、与十六进制数（AB）等值的二进数是（）。
A) B) C) D)参考答案：B5、CD-ROM光盘片的存储容量大约为（）A）100MB B）650MB C）1.2GB D) 1.44GB参考答案：B6、打开Word 的“窗口”菜单后，在菜单底部显示的文件名所对应的文档是（）A) 当前正在操作的文档 B) 当前已经打开的所有文档C) 最近被Word操作过的文档 D) 扩展名是.doc的所有文档参考答案：B7、在Word的编辑状态下，要想统计当前文档中的字数，应当使用（）菜单中的命令。
A)工具 B) 格式 C) 编辑 D) 视图参考答案：A8、在对Word的正文进行编辑时，选择了视图菜单中的“页眉和页脚”命令后（）A) 插入点仍然在文档的正文 B) 插入点被移到页眉的编辑区C) 插入点被移到页脚的编辑区 D) 插入点的位置不变参考答案：B9、在Powerpoint自定义动画中，不可以设置（）A）动画效果 B）动作循环的播放 C）时间和顺序 D）多媒体设置参考答案：D10、计算机网络最突出的优点是（）A)运算速度快 B)资源共享 C)存储量大 D)精确度高参考答案：B11、显示器画面的清晰度取决于显示器的( )。
福师12秋《计算机原理与接口技术》练习题
福师12秋《计算机原理与接口技术》练习题注：1、本课程练习题所提供的答案仅供学员在学习过程中参考之用，有问题请到课程论坛提问。
一、单项选择题1、完成将ax清零，并且使cf清零，没有这些功能的指令是()a.subax,axb.andax,0c.xorax,axd.movax，02.保存各逻辑段的起始地址的寄存器是（）a.通用寄存器b.数据寄存器c.指针寄存器d.段寄存器3.decbyteptr［bx］指令中的操作数的数据类型就是()a.四字b.双字c.字节d.字4.8086cpu在进行读内存操作时，控制信号m/io和dt/r是()a.0，0b.0，1c.1，0d.1，15.在计算机中，按先进后出方式工作的存储空间是（）a．存储器b．ramc．romd．堆栈6.未知ds=12a0h，es=22a0h，ss=33a0h，bp=0174h，指令movax，es：［bp］源操作数的物理地址就是()a.12a074hb.22b74hc.33b74hd.12b74h7.当8086cpu采样到引脚ready=0，则cpu将()a.执行停机指令b.插入等待周期c.执行空操作指令d.重新发送地址码8.cpu和主存之间的高速缓存cache的主要促进作用就是（）a．提升cpu的工作速率b．不断扩大主存容量c．提高cpu访问外存的速度d．提高cpu访问主存的等效速度9.计算机能直接识别并执行的语言是()a.汇编语言b.机器语言c.高级语言d.低级语言10.8086cpu串行i/o端口最多采用()条地址线a.8b.10c.16d.2011.若ax=3500h,cx=56b8h，当andax，cx指令执行后，ax=()a.1400hb.77f8hc.0000hd.0ffffh12.dos系统功能调用中，显示单个字符的系统调用号是()ha.01hb.02hc.08hd.09h心系天下念书人1专业著眼贴心精细13.并行接口芯片8255的（）引脚完成内部i/o端口（pa，pb，pc及控制口）选择。
奥鹏2020年6月福师《数字逻辑》在线作业一.doc
1.一个T触发器，在T=1时，来一个时钟脉冲后，则触发器( )。
A.保持原态B.置0C.置1D.翻转【参考答案】: D2.余3码10001000对应2421码为（）A.01010101B.10000101C.10111011D.11101011【参考答案】: C3.TTL电路中，高电平VH 的标称值是（）A.0.3VB.2.4VC.3.6VD.5V【参考答案】: C4.设计一个五位二进制码的奇偶位发生器，需要（）个异或门A.2B.3C.4D.5【参考答案】: C5.组合型PLA是由（）构成A.与门阵列和或门阵列B.一个计数器C.一个或阵列D.一个寄存器【参考答案】: A6.一片四位二进制译码器，它的输出函数有（）A.1B.8C.10D.16【参考答案】: D7.在何种输入情况下，“与非”运算的结果是逻辑0( ）.A.全部输入是0B.任一输入是0C.仅一输入是0D.全部输入是1 【参考答案】: D8.一个无符号4位权电阻DAC，最低位处的电阻为40KΩ，则最高位处电阻为（）A.4KΩB.5KΩC.10KΩD.20KΩ【参考答案】: B9.TTL单定时器型号的最后几位数字为（）A.555B.556C.7555D.7556【参考答案】: A10.当逻辑函数有n个变量时，共有( ）个变量取值组合？A.nB.2nC.n的平方D.2的n次方【参考答案】: D11.欲对全班53个同学以二进制代码编码表示，最少需要二进制的位数是（）A.5B.6C.10D.53【参考答案】: B12.和二进制码1100对应的格雷码是（）A.0011B.1100C.1010D.0101【参考答案】: C13.在何种输入情况下，“或非”运算的结果是逻辑1( ）.A.全部输入是0B.全部输入是1C.任一输入为0，其他输入为1D.任一输入为1【参考答案】: A14.不属于矩形脉冲信号的参数有( ）.A.周期B.占空比C.脉宽D.扫描期【参考答案】: D15.在下列逻辑电路中，不是组合逻辑电路的有（）A.译码器B.编码器C.全加器D.寄存器【参考答案】: D16.一位十六进制数可以用( ）位二进制数来表示A.1B.2C.4D.16【参考答案】: C17.555的余3码为（）A.101101101B.010*********C.100010001000D.010*********【参考答案】: C18.与CT4000系列相对应的国际通用标准型号为（）.A.CT74S肖特基系列B.CT74LS低功耗肖特基系列C.CT74L低功耗系列 D.CT74H高速系列【参考答案】: B19.逻辑表达式Y=AB可以用（）实现A.正或门B.正非门C.正与门D.或非门【参考答案】: C20.主从触发器的触发方式是（）A.CP=1B.CP上升沿C.CP下降沿D.分两次处理【参考答案】: D21.CMOS或非门与TTL或非门的逻辑功能完全相同。
数字逻辑与数字系统设计习题参考答案
4.10解：根据题意，列出功能表如下：
十进制数
余3码ABCD
输出F
0
d
1
d
2
d
3
0011
1
4
0100
1
5
0101
1
6
0110
0
7
0111
0
8
1000
0
9
1001
0
10
1010
1
11
1011
1
12
1100
1
13
d
14
d
15
d
根据功能表绘制卡诺图如下：
考虑无关项可得化简后的表达式：
F=
4'b1011: f<=1'b1;
4'b1100: f<=1'b1;
default: f<=1'b0;
endcase
endmodule
//4.11的Verilog HDL描述
module ex11(a,b,c,f);
input a,b,c;
output[1:0] f;
reg[1:0] f;
always @(a or b or c)
(4)BC+AD=(B+A)(B+D)(A+C)(C+D)
证明：右边=(B+AB+BD+AD)(AC+C+AD+CD)
=(B+AD)(C+AD)
=BC+ACD+ABD+AD=BC+AD=左边
2.7解：
(1) =(A+ +C)( +B+C)( + + )
福师15秋《数字逻辑》在线作业一二试卷(最新)
福师15秋《数字逻辑》在线作业一二一、单选题：11. 一个8选一数据选择器的数据输入端有( )个（满分：2）A. 1B. 2C. 3D. 812. 卡诺图上变量的取值顺序是采用( )的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。
（满分：2）A. 二进制码B. 循环码C. ASCII码D. 十进制码14. TTL电路中，高电平VH 的标称值是( ) （满分：2）A. 0.3VB. 2.4VC. 3.6VD. 5V15. 在下列逻辑电路中，不是组合逻辑电路的有( ) （满分：2）A. 译码器B. 编码器C. 全加器D. 寄存器16. 8位移位寄存器，串行输入时经( )个脉冲后，8位数码全部移入寄存器中（满分：2）A. 1B. 2C. 4D. 820. 在何种输入情况下，“或非”运算的结果是逻辑1( ). （满分：2）A. 全部输入是0B. 全部输入是1C. 任一输入为0，其他输入为1D. 任一输入为121. 欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用( )级触发器（满分：2）A. 2B. 3C. 4D. 822. 一个无符号10位数字输入的DAC，其输出电平的级数为( ) （满分：2）A. 4B. 10C. 1024D. 102323. 一块数据选择器有三个地址输入端，则它的数据输入端应有( )。
（满分：2）A. 3B. 6C. 8D. 124. 以下各电路中，( )可以产生脉冲定时器（满分：2）A. 多谐振荡器B. 单稳态触发器C. 施密特触发器D. 石英晶体多谐振荡器二、多选题：1. 逻辑变量的取值１和０可以表示( ) 。
（满分：2）A. 开关的闭合、断开B. 电位的高、低C. 真与假D. 电流的有、无2. 以下电路中可以实现“线与”功能的有哪些( ). （满分：2）A. 与非门B. 三态输出门C. 集电极开路门D. 漏极开路门3. 下面代码中哪些是无权码( ) 。
福师20秋《数字逻辑》在线作业二
(单选题)1: TTL单定时器型号的最后几位数字为（）
A: 555
B: 556
C: 7555
D: 7556
正确答案: A
(单选题)2: 101键盘的编码器输出（）位二进制代码
A: 2
B: 6
C: 7
D: 8
正确答案: C
(单选题)3: 把一个五进制计数器与一个四进制计数器串联可得到（）进制计数器A: 4
B: 5
C: 9
D: 20
正确答案: D
(单选题)4: MOS集成电路采用的是（）控制，其功率损耗比较小
A: 电压
B: 电流
C: 灌电流
D: 拉电流
正确答案: A
(单选题)5: 若干个具有三态输出的电路输出端接到一点工作时，必须保证（）
A: (A) 任何时候最多只能有一个电路处于三态，其余应处于工作态。
B: (B) 任何时候最多只能有一个电路处于工作态，其余应处于三态。
C: (C) 任何时候至少要有两个或三个以上电路处于工作态。
D: (D) 以上说法都不正确。
正确答案: B
(单选题)6: 与CT4000系列相对应的国际通用标准型号为（）.
A: CT74S肖特基系列
B: CT74LS低功耗肖特基系列
C: CT74L低功耗系列
D: CT74H高速系列
正确答案: B
(单选题)7: A+BC= ( ）.
A: A+B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单选题（共 24 道试题，共 48 分。
）1. 101键盘的编码器输出（）位二进制代码A. 2B. 6C. 7D. 82. 在何种输入情况下，“或非”运算的结果是逻辑1( ）.A.全部输入是0B. 全部输入是1C. 任一输入为0，其他输入为1D. 任一输入为13. 在下列逻辑电路中，不是组合逻辑电路的有（）A. 译码器B. 编码器C. 全加器D.寄存器4. 以下电路中，加以适当辅助门电路，（）适于实现单输出组合逻辑电路A. 奇偶校验器B.数据选择器C. 数值比较器D. 七段显示译码器5. 逻辑变量的取值１和０不可以表示( ）.A. 开关的闭合、断开B. 电位的高、低C.数量的多少D. 电流的有、6. 若在编码器中有50个编码对象，则要求输出二进制代码位数为（）位A. 5B. 6C. 10D. 507. 一位十六进制数可以用( ）位二进制数来表示A. 1B. 2C. 4D. 168. 一个8选一数据选择器的数据输入端有（）个A. 1B. 2C. 3D. 89. 以下代码中为无权码的为( ）.A. 8421BCD码B. 5421BCD码C.余三码D. 2421码10. 一个16选一的数据选择器，其地址输入（选择控制输入）端有（）个.A. 1B. 2C. 4D. 1611. 与模拟电路相比，数字电路主要的优点不包括( ）.A.容易设计B. 通用性强C. 保密性好D. 抗干扰能力强12. 以下代码中为恒权码的为( ）.A. 循环码B. 5421BCD码C. 余三码D. 格雷码13. 逻辑函数的表示方法中具有唯一性的是( ）.A.真值表B. 表达式C. 逻辑图D. 时序图14. 十进制数25用8421BCD码表示为( ）.A. 10 101B. 0010 0101C. 100101D. 1010115. 与八进制数(47.3 ）8等值的数为( ）.A. (100111.011）2B. (27.8 ）16C. (27.3 ）16D. (100111.11 ）216. 常用的BCD码有( ）.A. 奇偶校验码B. 格雷码C. 8421码D. 汉明码17. A+BC= ( ）.A. A+BB. A+CC.（A+B）（A+C）D. B+C18. 组合逻辑电路消除竞争冒险的方法有（）A.修改逻辑设计B. 在输出端接入缓冲电路C. 后级加缓冲电路D. 屏蔽输入信号的尖峰干扰19. 在何种输入情况下，“与非”运算的结果是逻辑0( ）.A. 全部输入是0B. 任一输入是0C. 仅一输入是0D.全部输入是120. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）821. 多谐振荡器可产生（）A. 正弦波B.矩形脉冲C. 三角波D. 锯齿波22. 当逻辑函数有n个变量时，共有( ）个变量取值组合？A. nB. 2nC. n的平方D. 2的n次方23. 8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A. 1B. 2C. 4D. 824. 在一个8位的存储单元中，能够存储的最大无符号整数是( ）.A. （256 ）10B. （127 ）10C. （FE ）16D.（255）10二、多选题（共 5 道试题，共 10 分。
）1. 逻辑函数的表示方法中具有唯一性的有哪些（）。
A.真值表B. 表达式C. 逻辑图D.卡诺图2. 欲使JK触发器按Qn+1=0工作，可使JK触发器的输入端( ）。
A. J=K=1B. J=Q,K=QC. J=Q,K=1D. J=0,K=13. 下面代码中哪些是无权码（）。
A. 8421BCD码B. 5421BCD码C.余三码D.格雷码4. 逻辑变量的取值１和０可以表示（）。
A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无5. 下列触发器中，克服了空翻现象的有( ）。
A.边沿D触发器B.主从RS触发器C. 同步RS触发器D.主从JK触发器三、判断题（共 21 道试题，共 42 分。
1. 格雷码具有任何相邻码只有一位码元不同的特性。
（）A. 错误B.正确2. 0FEH是我们数制中的十六进制。
（）A. 错误B.正确3. 二进制译码器相当于是一个最小项发生器，便于实现组合逻辑电路。
（）A. 错误B.正确4. 八进制数（18 ）8比十进制数（18 ）10小。
（）A.错误B. 正确5. 若两个函数具有相同的真值表，则两个逻辑函数必然相等。
（）A. 错误B.正确6. 数据分配器是一种单输入、多输出的组合逻辑电路，它将一路输入变为多路输出。
（）A. 错误B.正确7. 若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
（）A.错误B. 正确8. 优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
（）A.错误B. 正确9. 4008为四位二进制超前进位全加器。
（）A. 错误B.正确10. 当8421奇校验码在传送十进制数（8 ）10时，在校验位上出现了1时，表明在传送过程中出现了错误。
（）A. 错误B.正确11. 复合逻辑运算不是逻辑运算。
（）A.错误12. 当传送十进制数5时，在8421奇校验码的校验位上值应为1 。
（）A. 错误B.正确13. 逻辑变量的取值，１比０大。
A.错误B. 正确14. 十进制数（9 ）10比十六进制数（9 ）16小。
（）A.错误B. 正确15. 若两个函数具有不同的真值表，则两个逻辑函数必然不相等。
（）A. 错误B.正确16. 占空比的公式为：q = t w / T，则周期T越大占空比q越小。
（）A.错误17. 编码与译码是互逆的过程。
（）A. 错误B.正确18. 数据选择器指能够从多路输入数据中选择一路进行传输的电路。
（）A. 错误B.正确19. 二值数字逻辑中变量只能取值0和1，且表示数的大小A.错误B. 正确20. 在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
（）A. 错误B.正确21. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
（）A. 错误一、单选题（共 24 道试题，共 48 分。
）1. TTL单定时器型号的最后几位数字为（）A. 555B. 556C. 7555D. 75562. 卡诺图上变量的取值顺序是采用( ）的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。
A. 二进制码B.循环码C. ASCII码D. 十进制码3. 一个无符号8位数字量输入的DAC，其分辨率为（）位A. 1B. 3C. 4D. 84. 以下电路中可以实现“线与”功能的有（）.A. 与非门B. 三态输出门C.集电极开路门D. 或非门5. 与CT4000系列相对应的国际通用标准型号为（）.A. CT74S肖特基系列B. CT74LS低功耗肖特基系列C. CT 74L低功耗系列D. CT74H高速系列6. 在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有（）结构，否则会产生数据冲突。
A. 集电极开路B.三态门C. 灌电流D. 拉电流7. 下列逻辑电路中为时序逻辑电路的是（）A. 变量译码器B. 加法器C.数码寄存器D. 数据选择器8. 一个无符号4位权电阻DAC，最低位处的电阻为40KΩ，则最高位处电阻为（）A. 4KΩB. 5KΩC. 10KΩD. 20KΩ9. 三态门输出高阻状态时，（）不正确的说法A. 用电压表测量指针不动B. 相当于悬空C.电压不高不低D. 测量电阻指针不动10. 要使TTL与非门工作在转折区，可使输入端对地外接电阻RI（）.A. ＞RONB. ＜ROFFC. ROFF＜RI＜ROND. ＞ROFF11. 逻辑表达式Y=AB可以用（）实现A. 正或门B. 正非门C.正与门D. 或非门12. 欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）级触发器A. 2B. 3C. 4D. 813. 对于TTL与非门闲置输入端的处理，不可以（）.A. 接电源B. 通过电阻3kΩ接电源C.接地D. 与有用输入端并联14. TTL电路在正逻辑系统中，以下各种输入中（）相当于输入逻辑“0”A. 悬空B. 通过电阻2.7kΩ接电源C. 通过电阻2.7kΩ接地D.通过电阻510Ω接地15. 把一个五进制计数器与一个四进制计数器串联可得到（）进制计数器A. 4B. 5C. 9D. 2016. 以下电路中常用于总线应用的有（）.A. TSL门B. OC门C. 漏极开路门D. CMOS与非门17. 不属于矩形脉冲信号的参数有( ）.A. 周期B. 占空比C. 脉宽D.扫描期18. MOS集成电路采用的是（）控制，其功率损耗比较小A.电压B. 电流C. 灌电流D. 拉电流19. 三极管作为开关使用时，下列选项不能提高开关速度是（）.A. 降低饱和深度B.增加饱和深度C. 采用有源泄放回路D. 采用抗饱和三极管20. 一个无符号10位数字输入的DAC，其输出电平的级数为（）A. 4B. 10C. 1024D. 102321. TTL集成电路采用的是( ）控制，其功率损耗比较大A. 电压B.电流C. 灌电流D. 拉电流22. 以下各电路中，（）可以产生脉冲定时器A. 多谐振荡器B.单稳态触发器C. 施密特触发器D. 石英晶体多谐振荡器23. 以下表达式中符合逻辑运算法则的是( ）.A. C·C=C2B. 1+1=10C. 0<1D. A+1=124. CMOS数字集成电路与TTL数字集成电路相比不具备的优点是（）.A. 微功耗B.高速度C. 高抗干扰能力D. 电源范围宽二、多选题（共 5 道试题，共 10 分。
）1. 三态门输出高阻状态时，（）是正确的说法A.用电压表测量指针不动B.相当于悬空C. 电压不高不低D.测量电阻指针不动2. TTL电路在正逻辑系统中，以下各种输入中( ）相当于输入逻辑“1”。
A.悬空B.通过电阻2.7kΩ接电源C.通过电阻2.7kΩ接地D. 通过电阻510Ω接地3. CMOS数字集成电路与TTL数字集成电路相比突出的优点是( ）。
A.微功耗B. 高速度C.高抗干扰能力D.电源范围宽4. 以下电路中可以实现“线与”功能的有哪些( ）.A. 与非门B. 三态输出门C.集电极开路门D.漏极开路门5. 555定时器可以组成( ）。
A.多谐振荡器B.单稳态触发器C.施密特触发器D. JK触发器三、判断题（共 21 道试题，共 42 分。
）1. 利用卡诺图合并最小项时，所有为1的方格必须要圈。
（）A. 错误B.正确2. 因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。
