(技术规范标准)电能计量箱技术规范(阻燃ABS材质)
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
02J070036-2012 电器箱检验规范A1
√
Ac/Re
:0/1
外箱包装方法正确、无破损、变形现象
包装方法不正确、破损、变形现象
√
1.0
外箱封口间隙≤3mm；
外箱封口间隙大于3mm
√
2.5
检验项目
检验 方法
检验标准
不良描述
检验类型
检验 水平
不良判定
常规
确认
AQL
包
装
外
观
目视
结构正确、牢固、接线正确、引线、接线端子装接整齐、干净、无破损、端子不缺螺丝、端子不松动等
引线、接线端子破损、金属部位裸露在外
√
正常 Ⅱ级单次
Ac/Re
:0/1
接线端子螺丝头不平整，引线有锡渣
√
1.0
引线、接线端子装接整齐、不干净、螺丝生锈
√
2.5
各部件尺寸不符、影响安装
√
1.0
绝热纸和弹力垫漏装
√
依照GB/T 2828.1Ⅱ级单次S-2特殊抽样标准.AQL:2.5抽样
GB7000.1灯具一般安全要求与试验
5检验内容
检验 项目
检验 方法
检验标准
不良描述
检验类型
检验 水平
不良判定
常规
确认
AQL
包
装
外
观
目视
包装外箱及彩盒上印刷内容、字样大小正确，且符合封样或图纸要求。
印刷内容不正确,不符合封样或图纸
无日期和检验员，且字迹不清晰，脏污现象
√
正常 Ⅱ级 单次
2.5
说明书折叠、包装方式正确
折叠、包装方式不正确
电业局配电箱技术标准及要求

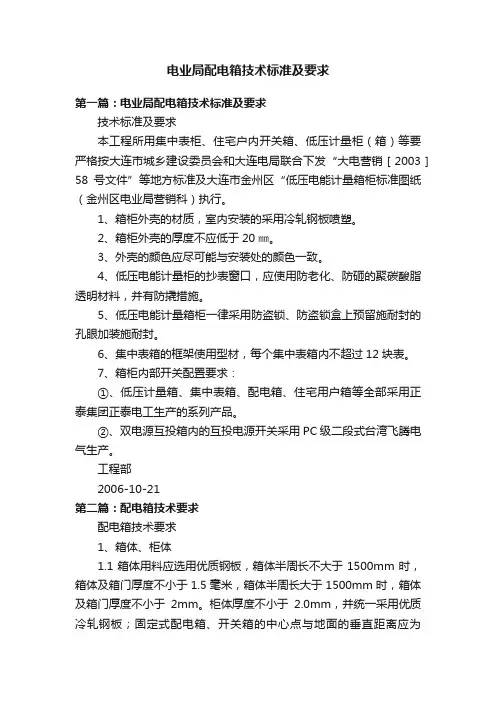

电业局配电箱技术标准及要求第一篇：电业局配电箱技术标准及要求技术标准及要求本工程所用集中表柜、住宅户内开关箱、低压计量柜（箱）等要严格按大连市城乡建设委员会和大连电局联合下发“大电营销［2003］58号文件”等地方标准及大连市金州区“低压电能计量箱柜标准图纸（金州区电业局营销科）执行。
1、箱柜外壳的材质，室内安装的采用冷轧钢板喷塑。
2、箱柜外壳的厚度不应低于20㎜。
3、外壳的颜色应尽可能与安装处的颜色一致。
4、低压电能计量柜的抄表窗口，应使用防老化、防砸的聚碳酸脂透明材料，并有防撬措施。
5、低压电能计量箱柜一律采用防盗锁、防盗锁盒上预留施耐封的孔眼加装施耐封。
6、集中表箱的框架使用型材，每个集中表箱内不超过12块表。
7、箱柜内部开关配置要求：①、低压计量箱、集中表箱、配电箱、住宅用户箱等全部采用正泰集团正泰电工生产的系列产品。
②、双电源互投箱内的互投电源开关采用PC级二段式台湾飞腾电气生产。
工程部2006-10-21第二篇：配电箱技术要求配电箱技术要求1、箱体、柜体1.1箱体用料应选用优质钢板，箱体半周长不大于1500mm时，箱体及箱门厚度不小于1.5毫米，箱体半周长大于1500mm时，箱体及箱门厚度不小于2mm。
柜体厚度不小于2.0mm，并统一采用优质冷轧钢板；固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m；移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m；并应刷漆作好防腐处理。
1.2箱门内侧应附有该箱的电气系统图，并标注回路功能。
1.3箱体铭牌要求注明厂家、箱体型号、生产日期、耐压等级，并注意铭牌的设置不影响箱体的外观。
2、配电箱、柜元器件2.1门上元器件应有功能标牌，配电箱、柜内的空开、指示灯、按钮、旋转开关等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。
2.2配电箱及箱内所用开关、元件、配件、导线必须具有CCC认证标志。
配电变压器计量箱技术规范
配电变压器计量箱技术规范一､总则1､本设备技术规范适用于配电变压器计量箱的功能设计､结构､性能､安装和试验等方面的技术要求｡2､本设备技术规范提出的是最地限度的技术要求,并未对一切技术详细做出规定,也未充分引述有关标准和规范的条文,卖方应提供出符合本规范书和工业标准的优质产品｡3､如果卖方没有以书面形式对本规范的条文提出异议,则表示卖方提供的设备完全符合本规范书的要求｡如有异议,不管是多么微小,都应在报价书仲以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述｡4､本设备技术规范所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行｡5､本设备技术规范经买､卖双方确认后作为定货合同的技术附件,与合同正文具有同等的法律效力｡6､本技术规范未尽事宜,由买､卖双方协商确定｡7､本技术规范一式三份,吴忠供电局农电部1份,基建部招投标部门1份,供货单位1份｡二､配电变压器计量箱内安装内容配电变压器计量箱内一面左边安装低压计量电流互感器3只,准确度为0.5S以上､呈三角形排列;右边安装带485接口多功能电子表1块;箱内下边左边安装零线铝排､右边安装接地线铝排;箱内另一面安装一级漏电保护器1台｡要求配电变压器计量箱内设备布局合理,电气间距符合相关技术规程要求,工艺美观大方｡配电变压器计量箱主要设备､材料选择表二､配电变压器计量箱本体技术要求1､配电变压器计量箱采用双面双开门,门上锁扣为明挂锁扣,体积600(宽)㎜×865(高)㎜×540(深)㎜,顶部为“人”字型､高65㎜,箱内中间隔板距箱体上边50㎜､距箱体下边40㎜,箱体采用δ=2㎜厚铁板弯压焊接制成,箱体内外喷涂欧灰色防锈漆｡2､箱体正面喷涂“国家电网､宁夏吴忠供电局”,“95598服务热线”标志｡3､箱体中间隔板为绝缘板,环氧树脂材质,δ=5㎜厚,其上部安装任何设备,仅做隔离用｡4､相同焊接应兼顾､质量合格,喷涂应质量合格,防锈功能强,若在18个月内出现生锈､焊口开裂的,及时修复并扣除全部质量保证金,若拒绝修复,取消参与农网工程设备材料供应资格｡四､配电变压器计量箱内设备安装技术要求1､配电变压器计量箱内挂互感器､电能表､漏电保护器横担必须采用ф8或更大绝缘子安装,并保证互感器､电能表､漏电保护器安装到位后,牢固､可靠､稳定,严禁横担直接安装在箱内两侧金属构架上｡2､箱内互感器､电能表､漏电保护器､零线铝排､接地铝排布局合理,美观大方,距箱体上下左右间距不得少于80㎜,保证安全可靠运行｡3､3只电流互感器呈三角形排列,左右边沿间距不得少于100㎜,上下边沿间距不得少于150㎜,安装牢固､稳定｡4､一级漏电保护器独立安装在箱体另一面中间偏上部位,即便于分､合操作保护器,又要考虑出线空间｡5､电流互感器和一级漏电保护器连接必须采用铝汇流排连接,铝汇流排外面采用热缩套管2层绝缘处理,相间安全距离符合规程要求,螺栓连接面平整紧密,当有铜铝连接时涂抹导电膏,要求铝汇流排横平竖直,工艺美观大方,螺栓连接牢固､可靠｡铝汇流排具体型号见(一､配电变压器计量箱主要设备､材料选择表)6､电能表､互感器接线工艺要求(1)电能表的3只固定螺杆必须全部安装到位并连接牢固,电能表和互感器二次接线正确｡(2)二次导线必须使用单股塑料绝缘铜芯线,截面选择要合理,电压回路不小于BV-2.5平方毫米,电流回路不小于BV-4平方毫米｡(3)二次线布线美观､颜色选择正确,相序A､B､C应为黄､绿､红三色,零线为黑色,中间不能有接头｡布线横平竖直､不能由死弯头,弯头少､交叉跨越少｡(4)二次线剥皮要适宜,以防螺丝压在线皮上,金属线不应露出表尾,压坏的导线应重新更换｡(5)导线环绕方向与螺丝紧固方向应一致,零线应不剪断接入表尾｡(6)在接线过程或剥绝缘导线过程中不能损伤导线｡7､零线铝排必须使用质量合格的绝缘子安装,铝排上有“N”零线标识,连接牢固､稳定｡一级漏电保护器的零线采用蓝色绝缘线连接到零线排上,导线连接横平竖直,工艺美观大方,导线截面积应满足变压器低压额定电流要求,最低不得少于ф35㎜2｡零线铝排型号､变压器低压额定电流见(一､配电变压器计量箱主要设备､材料选择表)8､接地铝排必须使用质量合格的绝缘子安装,并与零线排保持10㎜以上间距,铝排上有“┴”接地线标识,连接牢固､稳定,箱体内的接地线必须使用“黄绿相间”的多股塑料绝缘铜芯线,最小截面积不得少于BVR-6㎜2,导线连接横平竖直,工艺美观大方｡接地铝排型号见(一､配电变压器计量箱主要设备､材料选择表)五､安装说明1､配电变压器计量箱内的一级漏电保护器由吴忠供电局统一招标供货｡2､配电变压器计量箱内的电能表(带485接口多功能表)由使用县级供电局负责供货;电流互感器由使用县局供电局提供生产厂家,大有电器公司负责购买并经吴忠计量中心校验合格方可安装使用｡3､大有电器公司负责配电变压器计量箱本体和箱内电流互感器､电能表､一级漏电保护器按照本技术规范要求进行安装,并负责零线排､接地线排､二次导线､表箱绝缘子等相关附件｡4､组装完毕的配电变压器计量箱经吴忠供电局农电部､使用县供电局验收合格后方可交付｡六､售后服务1､保质期内的技术服务:⑴保质期为售出之日起18个月免费维护｡出现质量问题时,卖方接到买方的通知24小时内派人员到达现场,紧急情况下4小时内派人到达现场,并提供服务､分析事故原因,如因设备本身原因,保质期顺延｡⑵保质期内若发生严重质量问题,故障配电变压器表箱的保质期自修复之日起重新计算｡2､免费提供现场安装技术指导和技术培训｡3､保质期后的技术服务:保质期后,供方仍将向需方提供优惠服务,并承诺售后服务随叫随到,以合理价格向需方提供需要的备件和承担原理性故障而导致的改进｡七､技术规范签约人:买方: 卖方: 单位: 单位: 委托人: 委托人: 电话: 电话: 日期: 日期:。
6KV10KV高压计量箱技术规范
6KM10KV高压计量箱技术规范高压计量箱采用油浸式组合互感器，六个瓷瓶套管或合成绝缘套管，两侧出线，双表位表箱和互感器一体化设计，无外露螺丝，观察孔采用无色透明防爆PVC材料，加装十字锁。
电能表采用三相三线有功分时计量带无功总电量的电子式电能表。
计量箱要求实现30米内的电能数据自动读取。
1、电气设备组合式互感器技术标准1.1依据标准GB120J1997《电压互感器》GB1208-1997《电流互感器》GB17201—1997《组合互感器》GB1693"1997《电能计量柜》DL447-91《电能计量柜》1.2电气设备组合式互感器使用条件环境温度：-30C~~+50C空气湿度：不大于85%海拔高度：小于1000米1.3电气设备组合式互感器技术要求1.3.1采用三相二元件油浸式组合互感器，电压互感器采用V/V接线，电流互感器的一次绕组分别和电网的A、C相串连。
1.3.2箱体结构采用六柱式瓷瓶套管，双侧出线，电表箱和互感器采用一体化设计，表箱无外露螺丝。
1.3.3电表箱采用双表位表箱，采用2mm厚优质铁皮制作，观察窗采用无色透明防爆PVC材料，表箱加装暗锁，全密封防盗处理。
电能表安装在表箱左侧，右侧为预留远程终端位置。
连接导线采用2.5mM单股铜芯线，三相分色加线号，全部隐藏在箱体内，用尼龙扎带缠扎。
电气设备电压互感器技术参数额定电压：6KV或10KV额定频率：50HZ额定变比：6000V/100V或10000V/100V准确度等级：0.5级额定容量：不小于20VA接线方式：V/V电流互感器技术参数准确度等级：0.5级额定频率：50HZ额定容量：不小于10VA温升限值：线圈55C;油顶层50C;线圈出头50C电气接地和安全防护距离应符合GB390&GB7251、JB616的规定计量箱顶部设置吊装用吊环，底部设置安装用支架。
箱体外侧有专用的接地螺丝。
电能计量箱技术规范书
电能计量箱技术规范书
贵州发输变电力设计有限公司
2016年6月
1 标准技术参数
投标人应认真逐项填写标准技术参数（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表8 投标人技术偏差表。
表1电能计量箱标准技术参数表
序号
参数名称
序号
名 称
单 位
招标人要求
投标人响应
型号和规格
数量
型号和规格
数量
1
2
3
4
5
6
表4 设计联络会、培训及验收需求一览表
序号
项目
项目单位要求
投标人响应
1
第一次设联会
人×天：
2
第二次设联会
人×天：
3
技术培训
人×天：
4
出厂验收
人×天：
2.3 图纸资料提交单位
经确认的图纸资料应由卖方提交表5所列单位。
表5 卖方提交的须经确认的图纸资料及其接收单位
Q/GDW355-2009 单相智能电能表型式规范
Q/GDW356-2009 三相智能电能表型式规范
3
3.1箱体材料选用和分类
3.1.1计量表箱箱体材料应选用可回收、再生非金属。
3.1.2计量表箱观察窗玻璃应选用防紫外线聚碳酸脂玻璃。
3.1.3计量表箱材料应能通过GB7251.3标准中关于材料试验的要求（验证冲击强度、验证绝缘材料的耐热能力、验证绝缘材料对内部电作用引起的非正常发热和着火危险的耐受能力），材料性能应满足相应的环境要求。
3.3.2计量表箱体中标准紧固件及零部件不得松动或脱落，接线端子必须具有足够的机械强度，能夹紧单股导线或硬质多股绞合导线。
电能计量表箱技术规范
JB/T 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件
8 电能计量表箱技术规范
电能计量金属表箱规范性引用文件：
GB/T 16934 电能计量柜 GB 4208 外壳防护等级（IP代码） GB 7251.1 低压成套开关设备和控制设备 GB 7251.3 低压成套开关设备和控制设备 GB 7251.5低压成套开关设备和控制设备 GB 14048.1 低压开关设备和控制设备 GB 14048.2 低压开关设备和控制设备
温度：＋75℃~－30℃。 湿度：≤95%。 污秽等级：≤Ⅲ类污秽 区。 光照强度：≤0.1W/cm2。 风速：≤40m/s。 耐受地震能力、烈度： 8度,水平加速度0.15g。 海拔高度：≤4000m。 安装地点：户外或户内。 倾斜度: ≤3°。 安装方式：壁挂式、嵌 入式、杆上安装。
规范条文，应按相应标准的 采集终端、负荷管理终端、配
2012年07月
终审稿修改版评审，网公司组织专家在海南陵水对终审稿修改版稿
进行初审。பைடு நூலகம்
6 电能计量表箱技术规范
时间
工作内容
2012年07月- 讨论稿征集意见，征集各单位意见并再次进行修改，并形成报审稿。 2012年10月
2012年11月
报审稿评审，网公司在广州组织专家对报审稿进行评审，并形成报 批稿。
再次修编，根据网公司电能计量装置典型设计正式分布，为使技术 规范满足招、投标要求（需要提供具体图例、规格及规范应具备可 操作性等），网市场营销部2012年要求我公司依据典型设计对原报 批稿再次组织专家进行修编，我公司迅速组织人员进行再次修编 （将表箱分拆为金属及非金属两个技术规范），并形成终审稿修改 版。
低压三相电能计量箱技术规范
低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。
2规范性引用文件 ............................................. 错误!未定义书签。
3术语和定义 ................................................. 错误!未定义书签。
4分类....................................................... 错误!未定义书签。
5技术要求................................................... 错误!未定义书签。
6试验....................................................... 错误!未定义书签。
7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。
8采购要求................................................... 错误!未定义书签。
9验收....................................................... 错误!未定义书签。
附表低压三相电能计量箱采购要求................................ 错误!未定义书签。
附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。
附件B 集中器外形尺寸.......................................... 错误!未定义书签。
附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。
第4-1部分：A型智能计量箱技术标准
Q/GDW河南省电能信息采集与管理系统第4-1部分：A型智能计量箱技术标准目录前言 (III)1范围 (4)2引用标准 (4)3定义 (4)4产品主要参数和配置 (4)5正常工作条件和安装条件 (5)6计量箱技术特点 (5)7试验方法 (7)8检验规则 (8)9标志、包装、运输、贮存 (9)10辅助表格 (9)前言为了满足电力用户用电信息采集系统建设中高供低计专变电能计量箱改造的需要，特制订本技术条件。
本规范制订时参考了相关国家标准、行业标准和国家电网公司企业标准。
制订过程中多次召集科研、电力部门和生产单位的有经验的专家共同讨论，广泛征求意见。
本规范规定了高供低计专变计量箱的结构、试验方法、检验规则和型式要求等。
本规范适用于电力用户用电信息采集系统建设中高供低计专变计量箱的制造、检验、使用和验收。
本标准由河南省电力公司营销部提出；本标准由河南省电力公司科技部归口。
本标准起草单位：本标准主要起草人：胡占廷宋伟杨乃贵秦楠王喜峰王凯新王建安梁青云郑慧娟1范围本规范规定了用于高供低计专公变用户的计量箱要求、试验方法、检验规则以及标志、包装、运输、储存等。
本规范适用于额定电压为交流400V, 50Hz的三相单表电能计量箱(以下简称计量箱)。
电能计量箱生产厂家应通过国家强制性产品认证，并获得相应3C证书。
2引用标准GB 7251.1-2005 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB 14048.1-2006 低压开关设备和控制设备第一部分：总则GB/T 191-2008 包装储运图示标志GB 4208-2008 外壳防护等级(IP代码)GB/T 762-2002 标准电流等级《国家电网公司输变电工程典型设计220V～750kV 电能计量装置分册》2007.63定义3.1本标准引用的有关定义符合GB7251.1，GB7251.3规定。
居民用电计量箱技术标准
GB191 包装储运图示标志
DL/T825 电能计量装置安装接线规则
DGJ32/J11 居住区供电设施建设标准
GSB05-1426 漆膜颜色标准样卡
13
居民用电计量箱（以下简称计量箱）
对居民用电进行计量的专用箱，分单体计量箱和集中组合计量箱两大系列。
390×300×110
附图4
悬挂式塑料单体三相计量箱，表前安装塑壳断路器，表后通过开关盒附件安装带分励脱扣的塑壳断路器, 或将开关盒附件作用户开关室，可户外安装。
570×460×125
金属单体计量箱
制作箱材料要求：对于户内安装的，其箱体制作材料应采用冷轧钢板，钢板厚度不小于
箱体表计部分采用两层门结构，第一层门（外门）安装有透明观察窗，单体单相计量箱观察窗尺寸不小于110（宽）×120（高），单体三相计量箱观察窗尺寸不小于160（宽）×180（高）。第二层门（防护门）开有插卡孔，以方便插卡和操作电能表按钮，防护门插卡孔开孔尺寸和位置与观察窗尺寸与位置相同。防护门采用专用通用钥匙锁和铅封措施完成封闭，外门用无钥匙锁进行封闭。防护门张贴印有“操作完成 请关好箱门”提示语标贴。
单体计量箱
用于计量点分散设置的计量箱，只安装单只电能表和相关附件设备。
集中组合计量箱
用于计量点集中设置的计量箱，能安装多只电能表和相关附件设备。
开关盒
单体计量箱专用附件，安装带分励脱扣断路器或用户开关。开关盒与单体计量箱采用专用连接件联接。
进线单元
计量箱接受供电电源部件，包含封闭式进线分线母排、表前分路开关等。
附图28
户外式金属单体三相计量箱，表前安装小型断路器，带用户室。
用电计量箱技术标准
用电计量箱技术标准电力计量箱是用于对电能进行计量和监控的设备，是电力系统中的重要组成部分。
在现代社会中，电力资源的有效利用对于经济和环境都具有重要意义，因此电力计量箱技术标准的制定和执行显得尤为重要。
本文将就用电计量箱技术标准进行探讨，以期为相关行业提供一些参考和借鉴。
首先，用电计量箱技术标准应当符合国家相关法律法规的要求。
在中国，国家电网公司对电力计量箱的技术标准进行了明确规定，各地电力公司也会根据当地实际情况进行相应的标准制定。
因此，用电计量箱技术标准的制定应当遵循国家和地方的法律法规，确保其合法合规。
其次，用电计量箱技术标准应当具有一定的技术先进性和可操作性。
随着科技的不断发展，电力计量箱的技术也在不断更新和完善。
因此，技术标准应当充分考虑到新技术的应用，确保计量箱的精准度和稳定性。
另外，技术标准还应当具有一定的可操作性，方便安装和维护，保证计量箱的正常运行。
再次，用电计量箱技术标准应当注重安全性和可靠性。
电力计量箱作为电力系统中的重要设备，其安全性和可靠性直接关系到电力系统的正常运行和电能计量的准确性。
因此，技术标准应当对计量箱的结构、材料、防护等方面进行严格规定，确保其在各种恶劣环境下都能够正常运行，同时还应当具有一定的防火、防爆、防雷等安全性能。
最后，用电计量箱技术标准应当具有一定的通用性和适用性。
不同地区、不同行业对于电力计量箱的需求可能会有所不同，因此技术标准应当具有一定的通用性，能够适用于不同地区和不同行业的实际情况。
同时，技术标准还应当考虑到未来的发展趋势，具有一定的可扩展性，以便于满足未来的需求。
综上所述，用电计量箱技术标准的制定和执行对于电力系统的稳定运行和电能计量的准确性具有重要意义。
技术标准应当符合国家法律法规的要求，具有一定的技术先进性和可操作性，注重安全性和可靠性，同时还应当具有一定的通用性和适用性。
希望各相关行业能够根据实际情况，制定并执行好相应的技术标准，为电力系统的发展和电能计量的准确性做出贡献。
电业局配电箱技术标准及要求
技术标准及要求
本工程所用集中表柜、住宅户内开关箱、低压计量柜（箱）等要严格按大连市城乡建设委员会和大连电局联合下发“大电营销［2003］58号文件”等地方标准及大连市金州区“低压电能计量箱柜标准图纸（金州区电业局营销科）执行。
1、箱柜外壳的材质，室内安装的采用冷轧钢板喷塑。
2、箱柜外壳的厚度不应低于20㎜。
3、外壳的颜色应尽可能与安装处的颜色一致。
4、低压电能计量柜的抄表窗口，应使用防老化、防砸的聚碳酸脂透明材料，并有防撬措施。
5、低压电能计量箱柜一律采用防盗锁、防盗锁盒上预留施耐封的孔眼加装施耐封。
6、集中表箱的框架使用型材，每个集中表箱内不超过12块表。
7、箱柜内部开关配置要求：
①、低压计量箱、集中表箱、配电箱、住宅用户箱等全部采用正泰集团正泰电工生产的系列产品。
②、双电源互投箱内的互投电源开关采用PC级二段式台湾飞腾电气生产。
工程部
2006-10-21。
用电计量箱技术标准2012
用电计量箱技术标准2012Q/GDW江苏省电力公司企业标准Q/GDW-10-J187-2012江苏省电力公司发布Q/GDW-10-J187-2012目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 计量箱分类 (2)5 计量箱规格及型号 (2)5.1 规格 (2)5.2 型号 (2)6 产品要求 (3)6.1 使用条件 (3)6.2 结构设计要求 (3)6.3 计量箱的电气性能要求 (8)7 试验 (10)7.1 一般检查 (10)7.2 性能试验 (11)8 检验规则 (16)8.1 总则 (16)8.2 全性能检验 (16)8.3 抽样检验 (16)9 标志、包装、贮存、运输 (17)9.1 标志 (17)9.2 包装 (17)9.3 贮存 (17)9.4 运输 (17)附录 A (20)附录 B (21)附录 C (22)IQ/GDW‐10‐J187‐2012II 前言为配合江苏省《居住区供配电建设标准》（DGJ32/J11-2005）的实施，依据国家、江苏省相关规范、标准、导则，结合我省实际情况制定本《用电计量箱技术标准》。
制定本标准目的在于指导、规范全省用电计量箱的制造、选用、安装及验收。
本标准共分十部分，主要内容有：1、范围；2、规范性引用文件；3、术语和定义；4、计量箱分类；5、计量箱规格及型号；6、产品要求；7、产品试验；8、检验规则；9、包装、存储、运输。
在执行本标准过程中，发现需修改和补充之处，请将有关资料和意见向江苏省电力公司营销部或当地供电公司营销部反映，以便今后修订。
本标准编写格式和规则遵照GB/T 1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》的要求。
本标准起草单位：江苏省电力公司营销部、南京供电公司、江苏省电力公司电力科学研究院本标准编写得到了南京市民用建筑设计研究院有限责任公司、南京市建筑设计研究院有限责任公司、苏州工业园区和顺电气股份有限公司、江苏中靖电气有限公司等单位的大力协助。
电能计量柜技术规范及要求（精）
株洲电业局综合计量柜（箱）招标文件技术部分二00八年十月株洲电业局综合计量柜（箱）招标文件技术部分1.总则本招标文件中的综合计量柜（箱）是指用于高供高计、高供低计专变客户电能计量、数据远传、负荷控制、预付费等的专用计量柜（箱）。
1.1投标者资格1.1.1投标者提供的综合计量柜应具有国家工商部门颁发的“制造许可证”及省级型式试验报告。
1.1.2投标者提供的产品必须是成熟的产品，不应是正在开发的产品。
1.1.3 投标者应具有综合计量柜（箱）的生产、调试、培训和维修服务的能力。
1.2 供货范围本次招标的供货范围见下表：注：计量柜（箱）内配置的电能表、互感器及远抄终端等均由我局配置。
报价表中不含电能表、互感器、远抄终端的设备费用（但含其安装费）；跳闸开关应单独标明价格和生产厂家。
2.应遵循的主要技术标准及规定GB/T16934－1997《电能计量柜》3.技术要求下列要求未提及的应符合本招标文件所列的规范与标准的要求。
3.1使用条件3.1.1环境温度：-5ºC—+40 ºC3.1.2相对湿度：+20 ºC时，不应高于90%；+40 ºC时，不应高于50%。
3.1.3倾斜度：对柜壳体不应超过3 º；对电能表不应超过1 º。
3.2外壳外壳应采用金属材料的封闭式结构，其外形及结构应与其相邻的高、低压开关成套设备协调配合。
外壳和各功能单元隔板材料选用敷铝锌钢板。
3.3防护等级综合计量柜（箱）外壳为IP4X，隔板为IP2X。
3.4绝缘水平满足GB/T16934－1997的7.3.7和7.3.8的规定。
3.5电气设备和导电体的温升应符合GB/T16934－1997的7.3.3的规定。
3.6计量电流互感器A、电能表及其他设备，应分别接于各自专用二次绕组。
B、计量电路，应先经计量专用接线盒后再接入电能表。
3.7计量电压互感器A、电能表及其他设备，应分别接于各自专用二次绕组。
供电公司低压计量箱技术规范
国网娄底供电公司低压计量箱技术规范1 范围本规范规定了国网娄底供电公司供电电压380V/220V、容量100kW(kV A)以下用电用户电能计量表箱的设计原则和技术要求（含箱体内线材及开关），适用于国网娄底供电公司系统范围内计量箱的设计、招标、验收和安装使用。
2 术语和定义2.1 进线室多表位计量箱内安装进线开关、接线端子排等器件并与外部电源进行电气连接的独立空间。
2.2 计量室多表位计量箱内安装电能表、用电信息采集终端等表计的独立空间。
2.3 出线室多表位计量箱内安装出线开关、端子排等器件并与外部负载端进行电气连接的独立空间。
2.4 电能表接插件（逐步推广）一种不需移动电路导线且能与电能表接线孔相配合的插拔式电气连接件。
2.5 插头过盈配合插头直径大于孔径的插入配合，插入电能表后无需螺钉紧固。
2.6 插头间隙配合插头直径小于孔径的插入配合，插入后再通过相应的操作机构或紧固件使插头与插孔实现可靠电接触。
3 引用标准计量箱应符合但不限于下列现行有效版本的规范和标准：GB/T 3280 不锈钢冷轧钢板和钢带GB 4208 外壳防护等级（IP代码）GB 7251.1-2013低压成套开关设备和控制设备第1部分:总则GB 7251.3-2006低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB 7251.5-2008低压成套开关设备和控制设备第5部分: 对公用电网动力配电成套设备的特殊要求GB/T 13384 机电产品包装通用技术条件GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB/T 14048.3 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T 20641-2006 低压成套开关设备和控制设备空壳体的一般要求GB/T 23641 电气用纤维增强不饱和聚酯模塑料(SMC/BMC)HG/ T2503 聚碳酸酯树脂DL/T 621-1997交流电气装置的接地Q/GDW 572计量用低压电流互感器技术规范Q/GDW 1205 电能计量器具条码Q/GDW 1355 单相智能电能表型式规范Q/GDW 1356 三相智能电能表型式规范Q/GDW 1375.2 电力用户用电信息采集系统型式规范第2部分：集中器型式规范Q/GDW 1375.3电力用户用电信息采集系统型式规范第3部分：采集器型式规范Q/GDW 11008 低压计量箱技术规范Q/GDW 11009 电能计量封印技术规范Q/GDW347-2008电能计量装置通用设计规范DL/T 825-2002电能计量装置安装接线规则国家电网公司输变电工程通用设计 220V电能计量装置分册 (中国电力出版社出版、发行 2007年12月第一版)湖南省电力公司装表接电规程2012版4 计量箱分类4.1 按计量箱内电能表类型及表位数分为：a) 直接接入式：1) 单相（电能表）单表位计量箱；2) 单相（电能表）多表位计量箱；3) 三相（电能表）单表位计量箱；4) 三相（电能表）多表位计量箱。
