机房高密度布线方案
机房布线方案

机房布线方案随着科技的迅猛发展,机房作为承载各类服务器和网络设备的基础设施,扮演着至关重要的角色。
一个优良的机房布线方案能够提高数据传输效率,降低故障率,确保数据的安全性和稳定性。
本文将介绍一个适用于大型机房的布线方案,以满足高速数据传输、可扩展性和可靠性的要求。
一、需求分析首先,我们需要明确机房的需求。
一般来说,机房需要满足以下几个主要需求:1. 高速数据传输:机房需要提供高速稳定的数据传输能力,以满足不同设备之间的数据交互需求。
2. 国际标准化:机房布线需要符合国际标准化组织(ISO)的规范,确保布线的质量和可靠性。
3. 灵活可扩展:布线方案需要具备一定的灵活性,以便未来根据业务需求进行调整和扩展。
4. 安全性:机房内的布线需要具备一定的安全性,防止数据泄露和黑客攻击。
二、布线方案设计基于上述需求,我们提出以下机房布线方案设计:1. 网线布线:选用Cat6A或Cat7标准的双绞线作为机房的主要布线介质。
这种类型的网线能够提供更高的传输速率和更好的抗干扰性能,满足高速数据传输的需求。
2. 布线路径规划:在机房内规划合理的布线路径,避免布线与电源线、空调管道等相互干扰。
布线路径应简洁明了,便于管理和维护。
3. 布线区域划分:将机房划分为不同的布线区域,每个区域根据业务需求设置专门的布线设备,如配线架、交换机等。
这样可以提高布线的可扩展性和管理效率。
4. 网线标准化处理:布线设备之间的连接线需要进行标准化处理,包括对网线的长度、固定和接地等方面进行规范,提高布线的稳定性和安全性。
5. 安全性保障:除了常规的防火墙和入侵检测系统外,还需要对布线进行物理保护。
如在机房入口设置门禁系统,限制未经授权人员进入机房区域,确保数据的安全性。
三、技术实施在布线方案的技术实施阶段,我们需要考虑以下几个关键因素:1. 机房规模:根据机房的规模和业务需求确定所需的布线设备和数量。
2. 网络拓扑结构:考虑机房管理的灵活性和可扩展性,选择适合的网络拓扑结构,如星型、环型或者树型结构。
机房综合布线实施方案

机房综合布线实施方案一、前言。
随着信息技术的不断发展,机房作为信息系统的核心设施,其布线工作显得尤为重要。
良好的机房综合布线方案不仅可以提高网络传输效率,还能有效保障信息系统的稳定运行。
因此,本文将就机房综合布线的实施方案进行详细介绍,以期为相关工作提供参考。
二、布线前的准备工作。
在进行机房综合布线前,首先需要进行充分的准备工作。
这包括对机房进行全面的勘测和评估,了解机房的结构、面积、布局等情况,同时还需要了解机房所需布线的具体需求,包括网络数据、电力、监控等方面的需求。
同时,还需要对布线所需材料和设备进行充分的准备,确保在实施过程中不会出现物料短缺的情况。
三、布线方案的制定。
在准备工作完成后,接下来需要制定机房综合布线的具体方案。
首先需要根据机房的实际情况,确定布线的走向和布线的类型,包括水平布线和垂直布线。
同时,还需要根据布线的需求确定布线的标准和规范,确保布线的质量和稳定性。
在制定布线方案时,还需要考虑未来的扩展需求,确保布线方案具有一定的灵活性和可扩展性。
四、布线实施的具体步骤。
在制定好布线方案后,接下来就是布线实施的具体步骤。
首先需要对机房进行清理和整理,确保布线施工的顺利进行。
然后按照布线方案进行布线,包括铺设线缆、安装接头、标识线缆等工作。
在布线实施的过程中,需要严格按照布线方案进行操作,确保布线的准确性和稳定性。
同时,还需要对布线进行全面的测试和验收,确保布线的质量和性能符合要求。
五、布线后的维护和管理。
布线实施完成后,还需要进行布线后的维护和管理工作。
这包括对布线进行定期的检查和维护,确保布线的稳定性和安全性。
同时,还需要建立完善的布线管理制度,包括对布线进行记录和标识,确保布线的清晰可见。
在维护和管理工作中,还需要及时处理布线中出现的问题,确保机房的正常运行。
六、总结。
机房综合布线实施方案的制定和实施是一项复杂的工作,需要充分的准备和周密的计划。
只有通过科学合理的方案和严格规范的实施,才能保障机房布线的质量和稳定性。
高效机房布线设计方案

高效机房布线设计方案1. 项目背景随着信息技术的迅猛发展,数据中心和机房作为企业信息化的核心,其布线系统设计的合理性与高效性直接影响到企业的正常运营。
为了提高数据传输效率,降低运维成本,确保系统稳定运行,我们提出了本高效机房布线设计方案。
2. 设计目标- 结构化布线:实现布线的系统化、模块化,便于管理和维护。
- 高可靠性:确保数据传输的稳定性和安全性。
- 易于扩展:支持未来业务发展,方便增加设备与升级。
- 经济高效:在满足需求的前提下,降低总体拥有成本。
- 遵循标准:符合国家和国际的相关标准与规范。
3. 设计原则- 模块化设计:各子系统应能独立施工、调试和维护,降低系统风险。
- 冗余设计:关键设备与链路应具备冗余,以提高系统可靠性。
- 灵活性:布线系统应支持不同业务需求,适应各种网络架构。
- 标准化:采用标准化材料和设备,确保系统稳定性和兼容性。
- 智能化:实现布线系统的自动化管理和监控。
4. 布线系统设计4.1 结构化布线系统结构化布线系统包括六个子系统:1. 工作区子系统:包含信息插座、跳线等,满足用户终端设备连接需求。
2. 水平子系统:包含水平布线、跳线等,连接工作区与设备间子系统。
3. 设备间子系统:包含配线架、交换机等,是数据传输的核心区域。
4. 垂直子系统:包含垂直布线和交接箱等,连接不同楼层的水平子系统。
5. 管理子系统:包含跳线管理、标识管理等,确保布线系统有序。
6. 建筑群子系统:包含建筑间布线和交接箱等,实现不同建筑间的连接。
4.2 网络架构设计- 核心层:采用高性能交换机和高带宽路由器,确保高速数据处理能力。
- 分布层:实现不同区域间的数据交换和路由,支持VLAN等功能。
- 接入层:直接连接用户设备,提供安全、稳定的网络接入。
4.3 冗余设计- 关键设备(如交换机、路由器等)采用冗余配置。
- 主要网络链路实现冗余,使用负载均衡技术。
- 电源和空调系统也要考虑冗余设计,确保机房环境稳定。
机房布线方案

机房布线方案简介机房布线是指将不同设备之间的网络连接通过合理的布线方式进行连接,以确保机房内各个设备之间的通信稳定和高效。
本文将从机房布线的设计原则、布线类型、布线路径选择以及常见问题解决等方面进行介绍,为机房布线提供一个可行的方案。
设计原则在进行机房布线时,应考虑以下几个原则:1.合理规划布线路径:合理规划布线路径可以最大限度地减少布线长度,减少信号衰减,降低网络延迟。
2.区分不同类型的布线:根据不同设备之间的通信需求和信号传输速度要求,区分不同类型的布线,如数据布线、语音布线、电力布线等。
3.具备可扩展性:在设计布线方案时,应考虑到未来的扩展需求,留有一定的冗余能力,方便日后的布线扩展工作。
布线类型根据现代机房布线的需求,通常会使用以下几种常见的布线类型:1.铜缆布线:铜缆布线是最常见的机房布线方式之一,根据不同需求分为类别5、类别5e、类别6、类别6A等不同规格。
2.光纤布线:光纤布线是一种用光传输信号的技术,具有较高的传输速度和较低的信号衰减,适用于长距离高速传输。
3.无线布线:无线布线是一种无线网络连接的方式,通过无线路由器和无线网卡实现设备之间的互联。
布线路径选择在选择机房布线路径时,应考虑以下几个因素:1.信号传输距离:布线路径的长度直接影响信号的传输质量,尽量选择较短的布线路径,减少信号衰减。
2.电磁干扰:尽量远离电源线、高功率电器等可能引起电磁干扰的设备,以确保信号传输的稳定性。
3.布线冗余:在选择布线路径时,考虑到未来可能的布线扩展,预留一定的布线冗余,方便日后的扩展工作。
常见问题解决在机房布线过程中,可能会遇到一些常见问题,下面将对一些常见问题进行解答。
1. 布线路径太长导致信号质量下降怎么办?如果布线路径太长导致信号质量下降,可以考虑使用信号放大器来增强信号强度,或者重新规划布线路径,缩短布线长度。
2. 布线路径与电源线重叠,如何避免电磁干扰?如果布线路径与电源线重叠,可以通过增加屏蔽层或者改变布线路径的方式来避免电磁干扰,确保信号传输的稳定性。
高密度数据中心布线新技术

到 5 0 z以上 ,可 以在 1 0 长 度 信 道 上 0 MH 0m
支 持 传 输 1 GB s — 0 a e T应 用 ,并 向 下 兼 容 超 5 类 和 6类 布 线 系 统 的 所 有 应 用 。 但 是 6 系 统 A 因 需 考 虑 外 来 串 扰 的 影 响 ,线 缆 外 径 和 端 口
1 适合高密度环境 的 Z MA 屏蔽 6 — X A 类铜缆布线解决方案
根 据 即 将 颁 布 的 《数 据 中心 通 用 布 线 》 (S IC 2 7 4)标 准 ,数 据 中心 主 干 和 水 IO/ 4 6 E
平铜 缆系统 应使 用 6 以上 的线缆 组成 E A A
说 ,外部 串扰 A E T的现 场测 试却 是不可 缺 N X 少 的。 由于 外部 串扰 需 要 考虑 6包 1的测试
统杜 绝高 密度 环境 跳接 插拔误 操作 的可 能性 ,
采 用 光 纤 预 端 接 系 统 简 化 线 缆 布 放 和 端 口连
接 ,采用 角型 配线 架减 少水 平理线 架 的数量 , 采 用机柜 间垂 直 空 间安装跳 接端 口等 。下 面 ,
我们 来具体 介绍 一 下这些应 用。
2 4根 双 绞 线 或 2 4芯 光 纤 )已 经 不 能 适 应 刀
片式服 务 器及 S AN存储设 备 的需 求 ,而 由端 口数量 增 加 引起 的机 柜安 装 单元 的 占用 又 与 昂贵 的数 据 中心 单 位 面积 成 本 形成 极 大 的 矛 盾 。面对挑 战 ,大量 新 的布线 技术 应运 而生 , 如 采 用屏 蔽 铜缆 系统提 高线 缆 和连 接 硬件 的
另外 , 由于 数据 中心 的高 密 度 ,还 需 要
考 虑散 热 和 节 能 因素 ,万 兆 屏蔽 系统 拥 有更

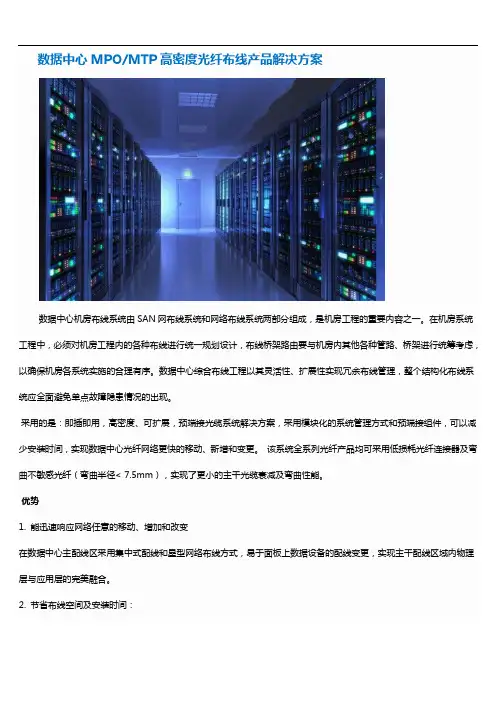

数据中心MPOMTP高密度光纤布线产品解决方案

数据中心MPO/MTP高密度光纤布线产品解决方案数据中心机房布线系统由SAN网布线系统和网络布线系统两部分组成,是机房工程的重要内容之一。
在机房系统工程中,必须对机房工程内的各种布线进行统一规划设计,布线桥架路由要与机房内其他各种管路、桥架进行统筹考虑,以确保机房各系统实施的合理有序。
数据中心综合布线工程以其灵活性、扩展性实现冗余布线管理,整个结构化布线系统应全面避免单点故障隐患情况的出现。
采用的是:即插即用,高密度、可扩展,预端接光缆系统解决方案,采用模块化的系统管理方式和预端接组件,可以减少安装时间,实现数据中心光纤网络更快的移动、新增和变更。
该系统全系列光纤产品均可采用低损耗光纤连接器及弯曲不敏感光纤(弯曲半径< 7.5mm),实现了更小的主干光缆衰减及弯曲性能。
优势1. 能迅速响应网络任意的移动、增加和改变在数据中心主配线区采用集中式配线和星型网络布线方式,易于面板上数据设备的配线变更,实现主干配线区域内物理层与应用层的完美融合。
2. 节省布线空间及安装时间:实践证明采用高密度光纤布线系统,与传统布线系统相比,能够减少敷设路由中的大块拥塞的线缆,节省一半以上的空间。
采用工厂预制的高密度MPO主干光缆简化了网络部署,节省了传统光纤80%的安装时间。
3. 支持未来的网络应用:采用高带宽激光优化50/125um(OM3、OM4)光纤网络,为处理高速率应用提供了广阔空间,能够灵活的传送串行信号和并行信号,并行光纤技术如高速互联,和目前使用的40G/100G以太网都是基于MPO主干光缆系统而实现的。
数据中心结构化布线标准数据中心结构化布线拓扑图ER:接入间Entrance roomMDA:主配线区域Main distribution areaHDA: 水平配线区域Horizontal distribution areaZDA:区域配线区域Zone distribution areaEDA:设备配线区域Equipment distribution area数据中心预端接布线系统极性方案:什么是光纤布线系统的极性?为了支持使用每向单独光纤的双向通信系统,布线系统应该提供并维持正确的信号极性:即从链路一端的发到另一端的收。
机房布线工程方案word

机房布线工程方案word一、前言随着信息化时代的到来,计算机网络已经成为了现代企业和机构不可或缺的重要部分。
为了保证网络运行的稳定和高效,机房布线工程变得至关重要。
本文将针对机房布线工程进行详细的方案设计。
二、布线工程目标1. 确保网络传输的高速、高效和稳定。
2. 节约布线成本,提高网络投资的回报率。
3. 确保布线质量,降低故障维护成本。
三、机房布线工程方案1. 机房布线规划在进行机房布线工程前,首先需要对机房进行全面规划,包括机房的空间布局、管道走向、布线通道等。
在规划时需要考虑机房的日后扩建和维护方便性。
2. 机房布线材料选择在机房布线工程中,材料的选择至关重要。
需要选择具有高质量和可靠性的布线材料,如Cat6、Cat6A或者光纤等。
同时,需要根据布线环境的实际情况,在选择材料时考虑其防火、防水、抗干扰等特性。
3. 机房布线方式选择根据机房的实际情况,可以选择不同的布线方式。
一般常用的布线方式包括明装、暗装和集中布线等。
根据机房的需求,选择适合的布线方式。
4. 机房布线排布在进行机房布线工程时,需要考虑布线的排布方式。
布线应保持整齐、有序,同时需要避免与其他设备的干扰,保证网络传输的稳定性。
5. 机房布线维护机房布线工程完成后,需要对布线进行定期的维护和检查。
定期的维护可以及时发现并解决布线问题,确保网络的稳定和高效。
四、机房布线工程实施步骤1. 机房规划设计进行机房布线工程前,需要进行机房的规划设计,包括机房的空间布局、布线通道等。
根据机房的实际情况,设计合理的布线方案。
2. 机房布线材料采购根据布线设计方案,进行布线材料的采购。
需要选择适合机房环境的高质量、可靠性的布线材料。
3. 机房布线施工根据布线设计方案,进行机房的布线施工。
在施工过程中需要严格按照设计方案进行,确保布线的质量和稳定。
4. 机房布线调试布线施工完成后,需要对布线进行调试。
通过调试可以确保布线的正常运行和稳定性。
5. 机房布线维护布线工程完成后,需要进行定期的维护和检查,确保布线的正常运行。
机房高密度布线方案

无锡应急备份数据中心机房布线方案1.1.1.概述在企业的IT基础架构中,数据中心是数据及业务应用的总控中心。
数据中心汇聚了最昂贵的服务器和存储及网络设备,担负着数据存储、访问的艰巨任务。
数据中心的建设要面向企业业务的发展,并为企业提供全面的业务支撑。
这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。
当前,我们正处在一个信息爆炸的时代,数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算,在不远的将来,人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。
因此,建设一个完整的、符合现在及将来要求的高标准的数据中心需要达到以下几点要求:•高性能——满足目前的网络传输需求,支持至少1G或10G甚至更高速率传输•高可靠性——基于标准的开放系统,预先经过测试,确保系统稳定可靠。
•高密度——节省空间,方便设备散热设备散热。
•可维护性——美观大方,适应频繁的需求变化,方便MAC维护。
•可扩展性——充分考虑未来业务增长,支持未来扩容需求。
人行无锡应急备份中心机房由网络设备机房、服务器机房两部分组成,本次设计将从先进性、可靠性、实用性的原则出发,以满足目前用户的应用需求为基础,充分考虑到今后技术的发展趋势及可能出现的需求。
为用户提供具有长远效益的全面解决方案。
1.1.2.设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范GB/T 50311-2007;建筑与建筑群综合布线系统工程验收规范GB/T 50312-2007;国际综合布线标准ISO/IEC 11801北美建筑通讯线路间距标准TIA/EIA 569;北美商用建筑通讯基础结构管理规范TIA/EIA 606;非屏蔽双绞线布线测试标准TIA/EIA TSB67;北美商用建筑通讯接地要求TIA/EIA 607;欧洲综合布线系统标准BN50173;其它国家和行业标准规范;1.1.3.TIA-942数据中心机房通信设施标准2005年4月美国通信工业委员会TIA发布了数据中心机房通信设施标准,该标准数据中心的设计、安装提供了规范和建议,内容包括:建筑结构、空间布局、安全、节能,接地、机械及防火保护、提供了建议。
机房及通信布线施工方案

机房及通信布线施工方案1. 引言本文档旨在提供机房及通信布线施工的详细方案。
该方案根据最佳实践和经验,针对机房的布线需求进行了有效的设计和规划。
2. 施工目标本施工方案的目标是:- 实现高效的机房布线,确保设备之间的顺畅通信;- 遵守相关的法律法规和标准,确保施工安全性和合规性;- 确保布线质量,减少故障和维修的频率。
3. 施工步骤步骤一:评估和规划在施工之前,我们将进行机房的全面评估,包括:- 分析机房的布局和空间需求;- 确定通信需求和设备布置;- 评估现有的布线结构和设备,以确定是否需要升级和更换。
基于评估结果,我们将制定详细的规划,包括:- 布线路径和通信设备位置的确定;- 确定所需的布线材料和设备;- 制定施工时间表和资源安排。
步骤二:设计和准备根据规划,我们将进行机房和通信布线的详细设计,包括:- 选择适当的布线方法,如水平布线、垂直布线或混合布线;- 定义布线路径和通道,确保符合安全规范和空间要求;- 设计接线架和通信设备的布置方案;- 确定所需的布线材料和设备。
准备阶段还包括:- 购买所需的布线材料和设备;- 安排所需的人员和资源;- 检查和准备施工现场,确保安全和工作效率。
步骤三:施工和测试施工阶段将按照设计和准备阶段的要求执行,包括:- 进行布线和连接设备;- 安装和固定接线架和通信设备;- 进行必要的测试和调试,确保通信和信号质量满足要求;- 记录布线的详细信息和测试结果。
步骤四:验收和维护完成施工后,进行验收和维护,包括:- 进行全面的功能测试,确保布线和通信设备正常运行;- 录入所有布线和设备的详细信息,建立档案;- 提供布线和设备的维护指南,确保长期稳定和可靠性;- 提供必要的培训和支持,使用户能够使用和维护布线系统。
4. 风险和控制措施在施工过程中,我们将注意以下风险并采取相应的控制措施:- 物料短缺或损坏:提前准备所需物料,检查其质量,并保留备用物料;- 施工期限延误:合理安排施工时间表,确保工作按时完成;- 安全风险:严格遵守相关安全规定,配备必要的个人保护装备,确保施工人员的安全;- 通信故障:进行充分的测试和调试,确保通信系统的稳定性。
机房布线方案

1.施工要求
(1)施工人员应具备相关资质,遵循施工规范。
(2)施工过程中,应做好现场安全、卫生保护。
(3)施工完成后,应进行自检、互检,确保工程质量。
2.验收标准
(1)线缆敷设整齐、美观,无损坏、漏敷现象。
(2)连接器、配件安装牢固,接触良好。
(3)布线系统性能测试合格,满足设计要求。
2.施工过程中,严格按照设计方案进行布线,确保线缆敷设整齐、美观。
3.线缆连接器安装应牢固可靠,避免接触不良。
4.施工完成后,进行全面检查,确保布线系统无遗漏、无损坏。
5.施工过程中,遵循安全规范,确保施工人员安全。
五、验收标准
1.布线系统应符合国家及地方相关法律法规、行业标准。
2.线缆敷设整齐、美观,无损坏、遗漏。
(3)线缆长度控制在90米以内,确保传输性能。
5.线缆标识
(1)线缆两端进行统一编号,便于日常维护。
(2)线缆标识内容包括:线缆编号、设备编号、接口类型等。
6.防火措施
(1)线缆穿越防火分区时,采用防火隔堵材料进行密封。
(2)设备间、配线间内线缆采用阻燃线缆,降低火灾风险。
四、施工要求
1.施工前,对现场进行详细勘察,确保施工方案符合实际需求。
本机房布线方案旨在为用户提供一个稳定、可靠、安全的布线系统,为信息系统正常运行提供有力保障。希望本方案能得到您的认可,并在实际施工过程中严格执行,共同打造高品质的机房布线工程。
线缆选型与敷设
一、线缆选型
1.铜缆选型
(1)采用六类非屏蔽双绞线(UTP)作为水平布线线缆。
(2)设备间与配线间之间的主干线路采用六类屏蔽双绞线(STP)。
3.配线间布线
(1)配线间内设置分配线架,用于连接设备间与水平布线。
通信机房布线实施方案范本

通信机房布线实施方案范本通信机房是一个重要的设施,用于存放和管理通信设备和网络设备。
机房布线是保证机房正常运行的重要一环。
下面是一个通信机房布线实施方案的范本。
一、项目概述通信机房布线实施方案旨在规划和实施通信机房的网络布线,确保机房内网络设备的安装和连接符合相关标准和规范,以满足通信系统稳定运行的需求。
二、项目目标1. 确保机房内的设备布局合理、连接可靠,减少故障和维修时间。
2. 保证机房内网络设备的相互连接和接入外部网络的可靠性和安全性。
3. 遵循相关标准和规范,确保机房布线符合工程质量和安全要求。
4. 优化布线方案,提高机房设备的运行效率和整体性能。
三、项目实施步骤1. 确定布线需求:根据通信系统的需求,确定通信机房的布线需求,包括机房内部和机房外部的布线需求。
2. 制定布线方案:根据布线需求,设计机房的布线方案,包括机房内部各设备的布局、设备间的连接方式以及外部网络的接入方式等。
3. 考察施工条件:对机房的现场条件进行勘察,包括机房的大小、布线空间、供电和空调条件等。
4. 编制施工方案:根据布线方案和施工条件,编制施工方案,明确施工的具体步骤、时间和人力资源等。
5. 施工实施:按照施工方案进行机房布线的实施,包括设备的安装和连接、线缆的敷设和连接、机柜的摆放和整理等。
6. 测试和调整:在布线施工完成后,对机房的网络进行测试和调整,包括设备的连通性测试、网络的稳定性测试等,确保机房的正常运行。
7. 编制施工报告:根据施工情况和测试结果,编制施工报告,汇总施工的流程、方法、材料和质量等,作为验收的依据。
四、项目组织为保证通信机房布线实施顺利进行,成立专门的项目组织,包括项目经理、设计师、施工人员、测试人员等。
- 项目经理负责项目的整体协调和管理。
- 设计师负责制定布线方案,并与施工人员进行沟通和协调。
- 施工人员负责实施布线工作,按照方案进行设备和线缆的安装和连接。
- 测试人员负责对布线完成后的机房进行测试、调整和验收。
机房布线改造方案

机房布线改造方案一、现状分析首先,需要进行对现有机房的现状进行全面的调查和分析,包括机房的电力供应、通信线路、网络布线以及设备的布局等方面。
通过了解机房设备的用电需求和数据传输需求,可以确定改造的目标和方向。
二、电力供应改造1.提升供电能力:如果机房电力供应能力不足,可以考虑升级现有供电设备,如更换大容量的配电柜和UPS电源,以满足机房设备的用电需求。
2.引入备用电源:为了保证机房设备的连续供电,可以考虑引入备用电源,如发电机组或蓄电池组,以应对突发的停电情况。
3.优化电缆布线:对机房内的电缆布线进行优化,避免电缆交叉和缠绕,确保电源供电可靠稳定。
三、通信线路改造1.更换高速通信线路:如果现有的通信线路速度不够快或信号传输质量不稳定,可以考虑更换高速光纤线路,以提高数据传输效率和稳定性。
2.简化线路布局:对机房内的通信线路进行优化布局,避免长线路和盲区,提高信号的传输效果。
3.建立冗余线路:为了保证通信的连续性,可以建立冗余线路,当一条线路出现故障时,自动切换到备用线路。
四、网络布线改造1.提升网络设备能力:如果现有网络设备性能不足以满足机房运行的需求,可以考虑升级网关路由器、交换机等设备,以提高网络传输速度和稳定性。
2.建立网络隔离:对机房内的网络进行合理隔离,将不同的设备和网络分开,有效防止网络干扰和安全风险。
3.建立网络监测系统:为了及时发现网络故障和异常,可以建立网络监测系统,对机房的网络状况进行实时监控和报警。
五、设备布局改造1.优化设备布局:对机房内的设备进行合理布局,避免堆放和过于密集,保证设备散热和维护的便捷性。
2.管理设备线缆:通过使用设备线缆管理系统,对机房内的设备线缆进行整理和管理,避免交叉和混乱,方便设备维护和升级。
3.定期维护设备:定期对机房内的设备进行检测和维护,保持设备的性能和稳定性。
综上所述,机房布线改造方案需要从电力供应、通信线路、网络布线以及设备布局等多个方面进行优化和改进。
机房(含布线)设计方案、实施方案

目录第1章投标产品技术文件................................................................... 错误!未定义书签。
1.1网络视频监控系统设计方案(王磊)................................... 错误!未定义书签。
1.1.1需求分析........................................................................... 错误!未定义书签。
1.1.2设计原则........................................................................... 错误!未定义书签。
1.1.3设计依据........................................................................... 错误!未定义书签。
1.1.4详细设计方案................................................................... 错误!未定义书签。
1.1.5设备清单........................................................................... 错误!未定义书签。
1.2智能出入库系统设计方案(王磊)....................................... 错误!未定义书签。
1.2.1系统构成........................................................................... 错误!未定义书签。
1.2.2系统功能设计................................................................... 错误!未定义书签。
网络机房布线实施方案

网络机房布线实施方案一、前言。
随着信息技术的不断发展,网络已经成为现代社会的重要基础设施之一。
而网络机房作为网络设备的集中存放和管理地点,其布线方案的设计和实施显得尤为重要。
本文旨在就网络机房布线的实施方案进行详细的介绍和分析,以期为相关人员提供参考和指导。
二、网络机房布线的重要性。
网络机房布线是网络建设的重要环节,其质量直接关系到网络通信的稳定性和可靠性。
合理的布线方案不仅可以提高网络传输效率,还可以降低故障率,提升网络安全性。
因此,网络机房布线的实施方案必须经过精心设计和严格执行。
三、网络机房布线实施方案。
1. 网络机房布线前期准备。
在进行网络机房布线前,首先需要对机房进行全面的勘测和评估,了解机房的结构和布局,确定布线的走向和路径。
同时,还需要对网络设备进行清点和检查,确保设备完好无损。
在准备工作完成后,可以开始进行布线方案的设计。
2. 网络机房布线设计方案。
网络机房布线设计方案是整个布线工作的核心,其设计应充分考虑网络设备的类型、数量和位置,合理规划布线路径和走向,避免布线交叉和混乱。
此外,还需要考虑布线材料的选择和使用,确保布线质量和稳定性。
3. 网络机房布线实施步骤。
在设计方案确定后,可以开始进行网络机房布线的实施工作。
首先需要对布线路径进行清理和整理,确保布线通道畅通无阻。
然后按照设计方案进行布线材料的敷设和连接,注意布线的整齐和美观。
最后进行布线的测试和调试,确保网络通信的正常运行。
4. 网络机房布线后期维护。
布线工作完成后,还需要进行网络机房的后期维护工作。
定期对布线进行检查和维护,及时发现和修复布线故障。
同时,还需要对新设备的接入进行布线调整,确保网络的持续稳定运行。
四、总结。
网络机房布线的实施方案是网络建设中至关重要的一环,其质量直接关系到网络通信的稳定和可靠。
因此,网络机房布线的设计和实施必须严格按照规范和要求进行,确保布线质量和稳定性。
希望本文所述内容能为相关人员提供一定的参考和指导,促进网络机房布线工作的顺利进行。
机房布线实施方案

机房布线实施方案一、前言。
机房布线是指在机房内进行网络设备、服务器、通信设备等设备的布置和连接,是保障信息系统正常运行的基础设施之一。
一个合理的机房布线方案可以有效提高网络设备的运行效率,保障数据传输的稳定性和安全性。
因此,本文将就机房布线实施方案进行详细的介绍和分析。
二、需求分析。
1. 机房布线的基本需求。
机房布线需要满足网络设备、服务器和通信设备的连接需求,确保各设备之间的通信畅通。
2. 安全性需求。
机房布线需要考虑安全性,防止未经授权的人员接触到网络设备,避免信息泄露和网络攻击。
3. 扩展性需求。
机房布线需要考虑未来的扩展需求,确保布线方案能够满足未来网络设备增加的需求。
三、布线方案设计。
1. 布线路径规划。
根据机房内设备的分布情况,合理规划布线路径,避免交叉布线和混乱的布线结构,提高机房的整体美观度和管理效率。
2. 网线选材。
选择高质量的网线材料,确保信号传输的稳定性和可靠性,减少信号衰减和干扰。
3. 设备连接方式。
根据不同设备的连接需求,采用合适的连接方式,如直连、交叉连接、交叉接入等,确保设备之间的通信畅通。
4. 安全措施。
在布线过程中,采用安全防护措施,如布线管道、密封接头等,防止未经授权的人员接触到网线,确保网络安全。
5. 扩展性考虑。
在布线方案设计时,考虑未来的网络设备增加需求,预留一定的布线空间和端口,方便未来的扩展和升级。
四、实施步骤。
1. 现场勘察。
对机房进行现场勘察,了解机房内设备的分布情况和布线需求,为布线方案设计提供依据。
2. 设计方案。
根据现场勘察结果,设计合理的机房布线方案,包括布线路径规划、网线选材、设备连接方式、安全措施和扩展性考虑。
3. 材料采购。
根据设计方案,采购合适的网线材料和布线设备,确保布线材料的质量和数量充足。
4. 布线实施。
按照设计方案,进行机房布线实施,确保布线路径清晰、整齐,连接稳定可靠,同时注意安全防护措施的实施。
5. 质量检测。
在布线实施完成后,进行质量检测,确保各项连接稳定可靠,信号传输正常,安全防护措施有效。
机房布线方案

机房布线方案机房布线方案是为了实现有效的网络连接和设备配置而进行的一项重要工作。
机房布线方案需要综合考虑网络需求、设备布局、电缆安装等多个因素,以确保网络的稳定性和可靠性。
以下是一个机房布线方案的示例:1. 网络需求分析:首先需要对机房网络需求进行详细分析。
包括确定所需的网络带宽、网络设备数量和类型,以及网络扩展预期等。
这些信息将决定机房布线方案的规模和配置。
2. 设备布局:根据网络需求,确定机房中各种网络设备的摆放位置。
这包括服务器、交换机、路由器等。
设备布局应考虑设备间的距离和连接需求,以便提供最佳的网络性能和可维护性。
3. 电缆安装:根据设备布局,确定合适的电缆安装方案。
这包括确定电缆类型(如UTP、光纤等)、电缆走向和电缆长度等。
在电缆安装过程中,应注意避免电缆与电源线、信号干扰源等相交,以减少网络故障的可能性。
4. 网络拓扑设计:根据网络需求和设备布局,设计机房的网络拓扑结构。
这包括确定网络的主干线路、分支线路和连接方式等。
网络拓扑设计应考虑高可用性和冗余性,以确保网络的稳定性和可靠性。
5. 安全考虑:在机房布线方案中,必须考虑网络安全。
包括防火墙、入侵检测系统和访问控制等安全设备的布局和配置。
此外,还要确保网络设备和电缆的物理安全,通过合适的门锁、视频监控等方式防止未经授权的人员进入机房。
6. 文档记录:在机房布线方案完成后,应将布线图、电缆位置及标识等信息进行详细记录。
这有助于日后维护和升级工作的进行。
通过以上步骤和准则,可以制定一份机房布线方案,从而实现高效、稳定和可靠的网络连接。
此外,在实际操作中还应当注意合适的布线材料和工具的使用,以及遵守相关的安全规范和标准。
最终的布线方案应根据具体的网络需求和资源情况来进行调整和优化。
电脑机房布线方案

电脑机房布线方案1. 引言电脑机房的布线方案是建立一个可靠、高效和安全的网络基础设施的重要环节。
合理的布线方案可以保证网络的稳定性和可靠性,提高数据传输速度和运行效率,降低故障率,并且方便维护和扩容。
本文将介绍一个典型的电脑机房布线方案,包括布线的类型、布线路径、设备选型和安全性措施等方面。
2. 布线类型根据局域网布线的传输介质,常见的布线类型有以下几种:双绞线布线是目前常用的一种布线方式,其通过将两根绝缘的铜线对绞在一起来减小电磁干扰。
双绞线布线广泛应用于办公室、机房等场所,可支持高达1000Mbps的传输速率,且成本相对较低。
2.2. 光纤布线光纤布线是另一种常用的布线方式,其利用光纤作为传输介质,通过光的折射和全内反射进行数据传输。
光纤布线具有高速、高带宽、抗干扰等优点,适用于长距离传输和高速网络环境。
3. 布线路径良好的布线路径可以保证信号传输的质量和稳定性。
在进行电脑机房布线时,应结合实际情况选择合适的布线路径,避免过长的线路和复杂的拓扑。
主干布线是连接各个机房设备的主要线路,一般采用光纤布线,以满足较高的传输速率和带宽需求。
主干布线应在机房内部进行,并且避免与其他布线路径相交,以降低干扰风险。
3.2. 水平布线水平布线是将主干布线连接到机房内不同位置的线路。
根据实际需求,可采用双绞线或光纤布线。
水平布线应尽量避免长距离和复杂的布线路径,避免信号衰减和传输延迟。
3.3. 终端布线终端布线是将水平布线连接到各个终端设备的线路。
根据不同设备的需求,可选择合适的布线类型,并确保布线质量和连接稳定性。
终端布线应离射频干扰源(如电源线、高压线)远离,以提高布线的可靠性和安全性。
4. 设备选型在进行电脑机房布线时,设备选型是一个关键步骤。
合理选择设备可以提高布线的性能和可靠性。
4.1. 网络交换机网络交换机是电脑机房布线中的核心设备之一,用于连接和转发数据包。
在选择网络交换机时,需要考虑其传输速率、接口数量、功耗、可管理性等因素,以满足机房网络的需求。
机房布线施工方案

机房布线施工方案一、项目背景机房布线是机房建设中至关重要的一步,它直接关系到整个机房的功能和运行效果。
合理的机房布线可以提供稳定可靠的电力和网络支持,为机房设备的安装和运行提供良好的环境。
二、施工方案1. 布线准备在开始施工之前,需要对机房进行布线准备工作:•清理机房空间,确保施工区域没有杂物和障碍物。
•绘制机房布线示意图,标注需要布置的电力和网络设备位置。
•准备所需要的布线材料和工具,例如电缆、电线槽、接头、工具箱等。
2. 电力布线电力布线是机房布线中最重要的一环,它主要包括以下几个步骤:•安装电线槽,将电线槽固定在机房墙壁或地面上。
•进行电线槽内电缆的引入,将电缆通过各个电线槽引入到机房。
•进行电缆的接线,根据布线图示意安装电缆接头,确保接线可靠。
•进行电力设备的安装,将需要供电的设备连接到电源上。
•进行电力线路的测试,确保电力供应正常稳定。
3. 网络布线网络布线是机房布线中另一个重要的环节,它主要包括以下几个步骤:•安装网线槽,将网线槽固定在机房墙壁或地面上。
•进行网线槽内网线的引入,将网线通过各个网线槽引入到机房。
•进行网线的接线,根据布线图示意安装网线接头,确保接线可靠。
•进行网络设备的安装和配置,将需要联网的设备连接到网络中。
•进行网络线路的测试,确保网络连接正常稳定。
4. 安全布线除了电力和网络布线外,机房布线中还需要考虑安全布线,主要包括以下几个方面:•防火墙的布置:将防火墙设备放置在合适的位置,以确保机房的安全性。
•安全摄像头的安装:根据机房的安全需求,布置合适数量的安全摄像头。
•入侵监测系统的布置:将入侵监测系统设备布置到合适的位置,以确保机房的安全性。
5. 后期整理施工完成后,需要对机房进行后期整理工作:•清理施工现场,将杂物和废弃材料清理干净。
•对布线进行标记,使用贴纸或彩色标签标记各个电缆和网线的用途。
•制作布线报告,记录每一段布线的情况,包括接线方式、测试结果等。
三、施工注意事项在进行机房布线施工时,需要注意以下几个方面:•施工人员应具备相关的工作经验和技能,对布线原理和技术要求有一定的了解。
通信机房布线实施方案模板

通信机房布线实施方案模板一、前言通信机房是企业信息技术系统的核心部分,通信机房的布线实施方案对于企业的信息化建设具有至关重要的作用。
良好的布线实施方案能够保障通信机房设备的正常运行,提高网络通信的效率和稳定性,对于保障企业的信息安全和数据传输具有重要意义。
因此,本文档旨在提供一份通信机房布线实施方案模板,以供相关人员参考和使用。
二、布线设计原则1. 可靠性原则:布线设计应保证通信机房设备的正常运行,避免因为布线故障导致通信中断或数据丢失。
2. 灵活性原则:布线设计应考虑到未来设备的增减和更新换代,具有一定的扩展和升级能力。
3. 安全性原则:布线设计应符合相关的安全标准和规范,保障通信机房的安全运行,避免因为布线故障导致安全隐患。
4. 经济性原则:布线设计应在满足可靠性、灵活性和安全性的前提下,尽可能降低成本,提高投资回报率。
三、布线实施方案1. 布线材料选择:根据通信机房的实际需求和布线设计原则,选择符合国家标准的优质布线材料,包括光纤、网线、连接器、配线架等。
2. 布线路径规划:根据通信机房的布局和设备位置,合理规划布线路径,避免交叉干扰和布线混乱,保证布线的整洁和美观。
3. 布线方式选择:根据通信机房的实际情况和需求,选择合适的布线方式,包括水平布线、垂直布线、主干布线和水平布线等。
4. 布线标准执行:根据国家相关标准和规范,执行布线的相关标准,保证布线的质量和安全性。
5. 布线测试验收:在布线完成后,进行相关测试验收工作,确保布线的质量和可靠性,保障通信机房设备的正常运行。
四、实施方案执行1. 组织实施:根据布线实施方案,合理组织相关人员进行布线实施工作,确保施工的顺利进行。
2. 进度控制:严格控制布线实施的进度,确保施工按时完成,避免因为施工延误导致通信机房设备的停机损失。
3. 质量管理:严格执行布线实施方案,保证施工质量符合相关标准和规范,避免施工质量问题带来后期的维护和修复成本。
五、总结通信机房布线实施方案模板的制定和执行,对于保障通信机房设备的正常运行和信息传输的稳定性具有重要意义。
机房及综合布线施工方案

机房及综合布线施工方案一、背景介绍随着科技的发展和办公环境的不断改善,办公楼网络改造工程已成为许多企事业单位不可或缺的一项重要工作。
办公楼网络改造以提升网络带宽、提高网络安全性和稳定性为目标,对机房和综合布线进行合理规划和施工是其中的关键环节。
二、机房施工方案1.机房选址在办公楼内选择合适的位置作为机房,需考虑到机房对办公楼其他功能区域带来的影响要尽量降到最低,并符合消防和安全标准。
2.机房布局机房内部的设备、机柜、电源等分区设备要进行合理布局,通过合理的设备摆放和走线设计,确保机房的运维效率和操作便利性。
3.机房环境机房内需要保证适宜的温湿度,避免过热和过湿对设备造成的损害。
同时,应安装恒温恒湿空调和火灾报警系统,确保机房内的设备安全。
4.机房电力机房的电力供应需要保证稳定可靠,并符合机房内设备的需求。
应设计合理的电力回路和保障机构,确保平稳供电及对电力故障的判断和处理。
5.机房安全机房是关键设施,需加强安全防范,控制机房出入口,并安装合适的智能门锁和监控设备,以保障机房内设备和信息的安全。
1.布线设计根据企业的网络需求和办公楼的结构特点进行布线设计,合理规划各个工作区域的布线路径,确保网络连接畅通和信号质量稳定。
同时,需要留有充足的预留位,以适应未来的扩展需求。
2.网线选择在施工中要选择高质量的网线材料,如CAT6或CAT6A线缆,保证网络传输速度和信号质量满足需求。
3.网线走线根据设计方案进行网线的走线工作,避免与电源线、照明线等相互干扰,确保布线工作的整洁性和规范性。
4.插座设置按照工作区域的需要,合理设置插座和网络接口,以满足网络和电力需求,便于设备接入和管理。
5.水平布线和垂直布线根据办公楼的楼层特点,进行水平布线和垂直布线的规划设计,便于网络连接和管理,避免过长的信号传输路径。
6.标识和记录对每一个网络节点和布线台账进行清晰的标识和记录,便于日常管理和维护。
四、总结办公楼网络改造工程的机房和综合布线施工方案,需要综合考虑安全、可靠性、稳定性和扩展性等因素,以满足企业网络需求,并提升员工的工作效率和体验。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
无锡应急备份数据中心机房布线方案1.1.1.概述在企业的IT基础架构中,数据中心是数据及业务应用的总控中心。
数据中心汇聚了最昂贵的服务器和存储及网络设备,担负着数据存储、访问的艰巨任务。
数据中心的建设要面向企业业务的发展,并为企业提供全面的业务支撑。
这种支撑涵盖了客户、企业业务、企业数据和决策支持等层面。
当前,我们正处在一个信息爆炸的时代,数据的存储量已经不仅仅是用 KB、MB、GB甚至TB来计算,在不远的将来,人们所谈论的将是PB(1petabyte=1,000terabytes)甚至EB(1exabyte=1,000petabytes)。
因此,建设一个完整的、符合现在及将来要求的高标准的数据中心需要达到以下几点要求:•高性能——满足目前的网络传输需求,支持至少1G或10G甚至更高速率传输•高可靠性——基于标准的开放系统,预先经过测试,确保系统稳定可靠。
•高密度——节省空间,方便设备散热设备散热。
•可维护性——美观大方,适应频繁的需求变化,方便MAC维护。
•可扩展性——充分考虑未来业务增长,支持未来扩容需求。
人行无锡应急备份中心机房由网络设备机房、服务器机房两部分组成,本次设计将从先进性、可靠性、实用性的原则出发,以满足目前用户的应用需求为基础,充分考虑到今后技术的发展趋势及可能出现的需求。
为用户提供具有长远效益的全面解决方案。
1.1.2.设计标准TIA-942数据中心机房通信设施标准建筑与建筑群综合布线系统工程设计规范GB/T 50311-2007;建筑与建筑群综合布线系统工程验收规范GB/T 50312-2007;国际综合布线标准ISO/IEC 11801北美建筑通讯线路间距标准TIA/EIA 569;北美商用建筑通讯基础结构管理规范TIA/EIA 606;非屏蔽双绞线布线测试标准TIA/EIA TSB67;北美商用建筑通讯接地要求TIA/EIA 607;欧洲综合布线系统标准BN50173;其它国家和行业标准规范;1.1.3.TIA-942数据中心机房通信设施标准2005年4月美国通信工业委员会TIA发布了数据中心机房通信设施标准,该标准数据中心的设计、安装提供了规范和建议,内容包括:建筑结构、空间布局、安全、节能,接地、机械及防火保护、提供了建议。
根据该标准,典型的数据中心应包括以下基本的区域,1.ER,提供数据中心与外部网络的互联.服务供应商(SP)的连接首先进入到ER.在许多数据中心里,ER被直接放置到计算机机房内(CR).为了安全起见,接入机房(ER)最好跟计算机机房分离开2.MDA,是数据中心的核心管理区域,一般位于CR中心的位置,MDA包含核心路由器,核心交换机,PBX,IMux、机柜/机架等.根据标准的建议,光纤配线架和铜缆配线架应该安装到不同的机柜/架。
MDA应尽量设计在计算机机房中心位置,以免超过90米的布线距离要求3.MDA区域配线架可以安装到机柜或机架,机柜的好处是安全及美观.机架的好处是散热及方便管理.4.HDA,是数据中心的水平管理区域,一般位于CR中心的位置, HDA包含局域网交换机,水平配线架等,一个HDA管理的信息点一般不超过2000个,同MDA,HDA 光纤配线架和铜缆配线架应该分开.信息点超过2000个,需要设置多个HDA5.EDA,用来存放设备的区域,包括网络设备,通信设备.为了方便散热EDA 区域内的机柜/架根据通风走廊(cool aisle)和不通风走廊(hot aisle)合理放置。
6.ZDA, 位于EDA和HAD中间位置,ZDA适用于设备经常移动或变化的区域, ZDA可以采用机柜或机架,也可以是集合点箱,(安装于立柱、地板下或可移动地板)。
TIA-942根据数据中心重要性分为4个等级(tier)Tier1:最基本的配置,无须冗余设计及空调设施,允许最大28.8小时/每年的宕机时间Tier4:最昂贵的配置,必须有UPS及空调设施,允许最大0.4小时/每年的宕机时间,另外必须采用生物识别技术门禁系统,必须配备气体灭火系统,多个备用布线管槽,主干必须冗余。
对于一般企业的数据中心Tier 1,Tier2已经足够, Tier 3,Tier4适合政府、金融机构,对于IDC由于存在大量的主机托管业务,必须遵循Tier4等级。
等级一级(Tier1) 二级(Tier2) 三级(Tier3) 四级(Tier4)N:表示必需的设备TIA/EIA942标准对数据中心布线给出很多的建议:●充分考虑未来的增长需求,预留充分的扩展备用空间;●采用单模或OM3多模光纤(10GBase-SR 300米);●采用Cat6(10GBase-T 37米)或Cat6A铜缆或XG万兆屏蔽铜缆(10GBase-T 100米);●采用高密度,模块化布线系统(如MPO,MRJ21);●数据中心属于”强制通风”区域, 布线建议采用CMP/OFNP防火等级线缆;●基于管理方便考虑,光纤、双绞线、同轴电缆采用不同的机柜/机架;●应考虑设备散热和空气对流,机柜/机架的放置根据通风区域(coolaisle)和非通风区域(hot aisle)合理布置;●建议采用交叉连接(Cross Connect)方式。
交叉连接只需通过跳线完成MAC,降低管理维护时间;可靠性及可用性高。
传统直连方式(Directconnect)不可靠,MAC(移动、增加、改变)需重新布线,TIA/EIA942不推荐。
数据中心设备散热及空气对流对于网络稳定性十分重要. 根据地板能否通风,数据中心分为不通风走廊(Hot Aisle)及通风走廊(cold asile)..通风走廊(cold aisle)内,,机柜/架面对面摆放,冷空气从地板下吹出,从机柜/架前方进入,然后从后部排出.不通风走廊(Hot Aisle),机柜/架背对背摆放, ,冷空气从前面吹进,从后面吹出.此外,为了增加空气对流,防静电地板应该尽量高一些.1.1.4. 方案设计本数据中心机房综合布线系统按照4级中心机房进行规划,端到端选用美国泰科电子有限公司AMP 高密度布线产品。
具体说明如下:(1) 网络设备机房和服务器机房采用MRJ21高密度10/100/1000M 连接电缆互相连接, 支持1000M 以太网,同时向下兼容目前的100Mbps ,10Mbps 以太网应用。
(2) 网络设备机房和服务器机房采用12芯MPO 高密度万兆(OM3)多模光服务器机柜/架服务器交叉连接示意图缆互相连接,持10G万兆以太网达300米及支持1000Base-SX达550米距离,同时向下兼容目前的1G,100Mbps,10Mbps以太网应用。
(3)网络设备机房配备若干个42U机柜,管理从服务器机房内过来的光纤, 络设备机房和服务器机房之间的连接仅需要在这两个机柜内连接跳线。
配置清单见附表。
1.1.5.MRJ21高密度铜缆连接系统简介➢高密度1个MRJ21连接器集成48根接触针,相当于6-12个RJ45接口节省网络设备空间,降低设备能耗➢高性能,支持10M/100M/1000M以太网标准支持以太网供电标准及VOIP应用,支持最大传输距离可达100米。
➢高可靠性基于标准设计,预先通过第三方测试实验室的测试:IEEE802.3ab千兆以太网零误码率测试(BER)IEEE802.3AF以太网供电测试(DTE Power )TIA/EIA-568B铜缆标准测试➢可维护性,可扩展性工厂端接,预先测试,即插即用模块化设计, 扩展及改动(MAC)方便,减少宕机时间➢电缆组件•UTP, CMP, CMR•混合性(RJ21 和 RJ45)•有不同长度(1m 到 90m)和电缆外皮类型(PVC ,CMR,CMP)可供选择➢1U配线架•3空配线架空板和MRJ21模块盒–6端口GbE–12端口GbE–12端口10/100Base-T•平面型和角型–24端口 GbE–48端口GbE–48端口10/100Base-T1.1.6.MPO高密度光缆连接系统简介MPO光纤连接器是一种高密度光纤连接器,体积比SC光纤连接器还小,AMPMPO光纤连接器由于采用精确的几何学设计,能够支持12-72芯甚至96芯光纤。
MPO光纤连接器采用护套式设计设计如同MT-RJ,通过精密的MT定位针和定位孔的结构,保证了光纤对准的准确。
MPO光纤连接器适用于数据中心机房高密度交换机背板或光纤布线解决方案。
该连接器可用于网络交换机光信号发射机和接收机中也可用于光纤布线系统中,其密度是标准连接器的12-96倍,大大节约了空间和总体拥有成本(TOC)。
采用高精度光学显微镜观察MPO光纤陈列AMP MPO高密度光纤布线系统特点:•高密度–1个MPO连接器集成12-96芯光纤–节省机柜占用空间•高性能,–支持10M/100M/1000M/10G以太网标准•高可靠性–基于标准设计,并经过严格测试,支持•100Base-FX•1000Base-SX/LX•10GBase-FX•可维护性–工厂端接,预先测试,即插即用•可扩展性–模块化设计, 扩展及改动(MAC)方便,减少宕机时间MPO光纤布线系统具有高性能、模块化、预先端接、方便维护和扩展的优点,通过下图比较得知, MPO光纤布线系统与光纤布线系统相比较,总体安装成本接近,但是随着时间的推移,MPO管理和维护的成本优势就会越明显。
AMP MPO 光纤布线系统是端到端的完整的解决方案,包括MPO 光纤盒、MPO 主干光缆.MPO-LC 光纤盒● 高性能,支持10/100/1000M/10G● 高密度支持12-24芯光纤● 模块化设计,方便日后移动添加删除(MAC )● 支持MT-RJ ,LC(24芯),SC ,ST(12芯)不同的接口类型•线槽、耗材成本•安装、测试成本•材料成•MPO/MRJ21 •传统布线•MPO/MRJ21•传统布线 •总体安装成本 •管理维护成本●兼容AMP墙装及机柜式配线架MPO光纤盒连接示意图MPO主干光缆●AMP原厂制造并测试,无需现场熔接●提供不同定制长度●带牵引保护装置●12芯,24芯,72,96芯不同的光纤芯数●提供OFNR或OFNP防火等级或LSZH环保等级●MPO 1U光纤配线架•高度1U, 支持标准19英寸机柜•不包含适配器面板•支持4个适配器面板,24-96芯光纤•支持单模/多模光纤•抽屉式设计,带滑动导轨•支持缓冲层为250um及900um的光纤•附带光纤的盘绕、固定和以及现场组装所需的管理部件;MPO 4U光纤配线架•高度4U, 支持标准19英寸机柜•不包含适配器面板•支持12个适配器面板,36-288芯光纤•支持单模/多模光纤•抽屉式设计,带滑动导轨•支持缓冲层为250um及900um的光纤•附带光纤的盘绕、固定和以及现场组装所需的管理部件;MPO光纤连接示意图1.1.7. 高密度布线系统在数据中心中的应用MRJ21数据中心的应用如图所示, 交换机和服务器先通过普通跳线连接到高密度MRJ21 配线架上,然后由后端的MRJ21连接头通过MRJ21连接电缆连接到另一个配线架,每个配线架只需4根电缆,就可以完成24口的端接,而且插拔式的设计既保证了连接的快捷,也保证了连接的质量,也缩短了运行维护时间。
