直流伺服电机实验报告
“直流伺服电机的建模与性能分析” 实验指导书 - 开放型实验管理系统
开放型实验“直流伺服电机的建模与性能分析”实验指导书一、实验目的1. 了解机理法、实验法建模的基本步骤；2. 会用实验法建立直流伺服电机的数学模型；3. 掌握控制系统稳定性分析的基本方法；二、实验要求1. 采用实验法建立直流伺服电机的数学模型；2. 分析直流伺服电机的稳定性，并在MATLAB 中仿真验证；三、实验设备1. GSMT2014 型直流伺服系统控制平台；2. PC、MATLAB 平台；四、直流伺服系统控制平台简介实际GSMT2014型直流伺服系统控制平台如图1.1所示。
该平台所使用的直流电机的额定电压为26V，额定功率为70W，最高转速为3000r/min，电机的编码器为1000p/r。
图1.1 GSMT2014型直流伺服系统控制平台GSTM2014实验平台是基于双电机高性能运动控制器GT400和智能伺服驱动器的直流伺服电机控制系统，由于GSMT2014平台增加了高性能的GT2014运动控制器，可以在MATLAB/simulink软件下完成实时控制实验掌握通过实验数据来建立系统的数学模型的实验方法，以及现代控制理论的状态反馈法。
五、实验原理系统的建模方法主要分为机理法和实验法。
1．机理法建立直流伺服电机数学模型采用机理法建立系统模型，需要深入理解系统内部的各个部分之间的关系，可以通过简化模型原理图得出，直流伺服电机的简化模型原理图如图1.2所示。
图1.2 直流电机的等效电路a U ——定义为电枢电压（伏特）b U ——定义为反电动势（伏特）a I ——定义为电枢电流（安倍）a R ——定义为电枢电阻（欧姆）a L ——定义为电枢电感（亨利）m T ——定义为电机产生的转矩（牛顿·米）c T ——定义为系统的干扰力矩（牛顿·米）m J ——定义为负载的等效转动惯量（千克·米²）结合直流伺服机的等效电路模型可以得出：（1）电枢电压方程： dt t di La t i a a )()(R t U -t U a b a +=）（）（（1-1） （2）电动机的转矩：a m kI T =（1-2） 式中:k ——电动机的转矩常数（3）电动机的反电动势：n b w K =b U（1-3） 式中：b K ——反电动势常数（4）转矩平衡方程： c m T dt d J +=22m T θ（1-4）当改变电动机的电枢电压时，根据（1-1）、（1-2）、（1-3）、（1-4）式可以得出直流电动机的动态微分方程为： c f a c e T K U K t n dtt dn dt t n d -=++)()()(m 22m τττ （1-5） 其中：ετ——电磁时间常数； f K ——机械特性斜率；m τ——机械时间常数； c K ——转速常数；)(t n ——电机转速。
直流伺服电机实验报告材料
实验六 直流伺服电机实验一、实验设备及仪器 被测电机铭牌参数：P N =185W ，U N =220V ，I N =1.1A ， 使用设备规格(编号)：1．MEL 系列电机系统教学实验台主控制屏（MEL-I 、MEL-IIA 、B ）； 2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．直流并励电动机M03（作直流伺服电机）；4．220V 直流可调稳压电源（位于实验台主控制屏的下部）； 5．三相可调电阻900Ω（MEL-03）； 6．三相可调电阻90Ω（MEL-04）；7．直流电压、毫安、安培表（MEL-06）；二、实验目的1．通过实验测出直流伺服电动机的参数r a 、e κ、T κ。
2．掌握直流伺服电动机的机械特性和调节特性的测量方法。
三、实验项目1．用伏安法测出直流伺服电动机的电枢绕组电阻r a 。
2．保持U f=U fN=220V，分别测取U a =220V及U a＝110V的机械特性n=f(T)。
3．保持U f=U fN=220V，分别测取T2＝0.8N.m及T2＝0的调节特性n=f(Ua)。
4．测直流伺服电动机的机电时间常数。
四、实验说明及操作步骤1．用伏安法测电枢的直流电阻Ra取三次测量的平均值作为实际冷态电阻值Ra=3132a a a R R R ++。
表中Ra=（R a1+R a2+R a3）/3; R aref =Ra*a ref θ++235235（3）计算基准工作温度时的电枢电阻由实验测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室温。
按下式换算到基准工作温度时的电枢绕组电阻值：R aref =Raaref θθ++235235式中R aref ——换算到基准工作温度时电枢绕组电阻。
（Ω） R a ——电枢绕组的实际冷态电阻。
（Ω）θref ——基准工作温度，对于E 级绝缘为75℃。
θa ——实际冷态时电枢绕组的温度。
（℃）2．测直流伺服电动机的机械特性I S：电流源，位于MEL-13，由“转矩设定”电位器进行调节。
直流伺服电机控制实验指导书
速度试运行模式系统接线方式：
速度试运行模式参数一览
参数代码
参数名称
功能简介
P-4
电机控制模式
选择速度试运行控制模式。(设定值：4)
五、实验步骤：
1.将NMEL-30-YJ-A直流伺服挂箱与伺服电机相连接。UVW三相一一对应；连接航空插座线。
2.确认接线无误后，上电。
3.设置参数Pn-4为4（速度试运行模式）
附录
如果电机与伺服驱动器参数不匹配，显示屏上会报ERR.3的错误。解决方法：重新下载参数。操作步骤如下：
此软件附带在光盘中，为博美德伺服软件。伺服配一根与PC机通信的通信线，如图所示：
接线完成后，上电，打开软件，界面如下所示：
点击COM选择与电脑连接的COM口（COM1/COM2/COM3/COM4中选一个），选择后弹出对话框内容为与伺服连接成功。表示已通信上。
2.确认接线无误后，上电。
3.设置Pn-4为2（设置运行模式为位置控制模式）
4.设置Pn-52为0（设定伺服驱动器接收指令脉冲的类型为指令/方向脉冲型指令）
5.设置Pn-53为0 (设定为0时，电机按方向指令运行；设定为1时，电机按与方向指令相反的方向运行)
6.设置PN48=1000 ; PN49=2048(此2参数为电子齿轮比)当脉冲频率达到100kHz时，电机转速达到3000转/分钟
6.PN-20设定模拟量指令方向。默认为0
7.设置PN34和PN35可设定加减速时间。默认为0
8.PN27为2.设定转矩指令类型为模拟量。
9.根据需要设置PN15设置模拟量指令增益。即电压与转矩的比例关系。
该参数用于设定模拟量电压与转矩指令的比例关系，电压范围为-10V~+10V。
直流伺服电机实验报告
直流电机的特性测试一、实验要求在实验台上测试直流电机机械特性、工作特性、调速特性（空载）和动态特性，其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数，根据测试结果拟合转速—转矩特性（机械特性），并以X 轴为电流，拟合电流—电压特性、电流—转速特性、电流—转矩特性，绘制电机输入功率、输出功率和效率曲线，即绘制电机综合特性曲线。
然后在空载情况下测试电机的调速特性，即最低稳定转速和额定电压下的最高转速，即调速特性；最后测试不同负载和不同转速阶跃下电机的动态特性。
二、实验原理1、直流电机的机械特性直流电机在稳态运行下，有下列方程式：电枢电动势 e E C n =Φ （1-1） 电磁转矩 e m T C I =Φ （1-2） 电压平衡方程 U E IR =+ （1-3）联立求解上述方程式，可以得到以下方程：2e e e m U Rn T C C C =-ΦΦ（1-4） 式中 R ——电枢回路总电阻 Φ——励磁磁通 e C ——电动势常数 m C ——转矩常数 U ——电枢电压 e T ——电磁转矩n ——电机转速在式（1-4）中，当输入电枢电压U 保持不变时，电机的转速n 随电磁转矩eT 变化而变化的规律，称为直流电机的机械特性。
2、直流电机的工作特性因为直流电机的励磁恒定，由式（1-2）知，电枢电流正比于电磁转矩。
另外，将式（1-2）代入式（1-4）后得到以下方程：e e U Rn I C C =-ΦΦ（1-5） 由上式知，当输入电枢电压一定时，转速是随电枢电流的变化而线性变化的。
3、直流电机的调速特性直流电机的调速方法有三种：调节电枢电压、调节励磁磁通和改变电枢附加电阻。
本实验采取调节电枢电压的方法来实现直流电机的调速。
当电磁转矩一定时，电机的稳态转速会随电枢电压的变化而线性变化，如式（1-4）中所示。
4、直流电机的动态特性直流电机的启动存在一个过渡过程，在此过程中，电机的转速、电流及转矩等物理量随时间变化的规律，叫做直流电机的动态特性。
直流伺服调速系统实验报告

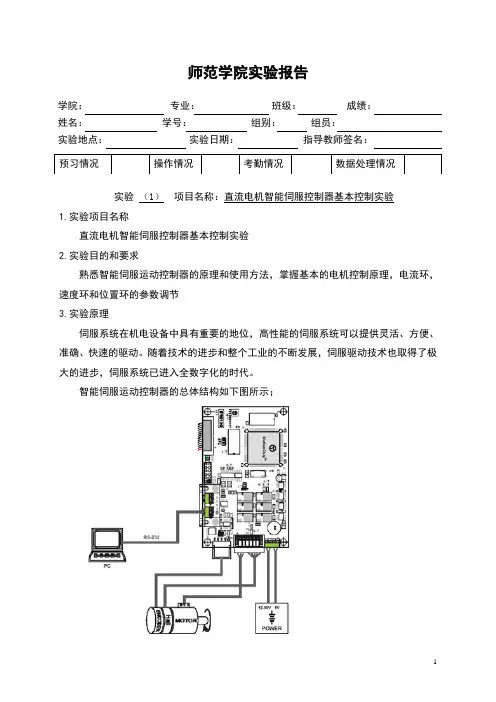

师范学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验（1）项目名称：直流电机智能伺服控制器基本控制实验1.实验项目名称直流电机智能伺服控制器基本控制实验2.实验目的和要求熟悉智能伺服运动控制器的原理和使用方法，掌握基本的电机控制原理，电流环，速度环和位置环的参数调节3.实验原理伺服系统在机电设备中具有重要的地位，高性能的伺服系统可以提供灵活、方便、准确、快速的驱动。
随着技术的进步和整个工业的不断发展，伺服驱动技术也取得了极大的进步，伺服系统已进入全数字化的时代。
智能伺服运动控制器的总体结构如下图所示；Motion Studio是智能伺服控制器的开发环境，是一款基于Windows环境的高性能可视化软件，用于开发包含有Technosoft智能伺服驱动的运动解决方案，它容许您配置一个运动系统，包括运动系统元素定义和控制器参数测定，利用高级集成工具设计运动程序，它可以自动生成TML代码，深层代码开发工具容许进一步的编辑和直接编译、连接、产生执行代码并送到IPM驱动器，最后，先进的图形显示工具：如数据记录、控制按钮和TML变量观测可用于系统的运动。
其界面如下图所示：根据电机参数，在下图所示的界面中设置参数：设置电流环，速度环和位置环各参数：在设置速度环和位置环参数后，对系统进行“Tune＆Test”实验，改变参数，直到可以达到满意的控制效果。
4.主要仪器设备直流伺服系统控制平台、控制计算机5.实验内容及步骤（1）参照智能伺服控制器用户手册，熟悉其结构和原理（2）掌握智能伺服控制器和计算机通讯的原理和方法，掌握编码器信号采集，电位器信号采集和电机控制的基本方法。
（3）熟悉Motion Studio的使用。
6.实验数据记录和处理（1）测试出的电机电压值是多少？（2）测试出电机和负载总的转动惯量是多少？7. 问题与讨论（1）电机的转动方向是通过测试什么信号得到的？（2）测试电机的速度环时显示的波形是什么曲线？请简单画出波形图。
项目二 直流伺服电机控制实验
《电力拖动与电力系统创新实验》
电机专业方向创新实验
实验报告
电气工程及其自动化实验中心
实验项目：项目二 直流伺服电机控制实验
姓名：吴朋
学号：1120610812
时间：2015.10.14
成绩：
项目二 直流伺服电机控制实验
一、实验目的
1、掌握直流伺服电机开环回路的电压控制原理，测试响应波形，用比较近似方法确定开环特性参数。
2、掌握直流伺服电机闭环回路的速度和位置控制原理，测试响应波形，用比较近似方法确定闭环特性参数。
3、掌握直流伺服电机加减速、正弦波和可编程波的位置控制原理，测试响应波形，用比较近似方法确定闭环特性参数。
二、实验项目
1、开环回路的电压控制
2、闭环回路的速度控制
3、闭环回路的位置控制
4、加减速的位置控制
5、正弦波的位置控制
6、可编程波的位置控制
三、实验内容
1、开环回路的电压控制
Kamp加倍，速度57，加倍
频率加倍，转停转停频率加倍
负载率增大“转停”的“转”的时间比例变大2、闭环回路的速度控制
4、加减速的位置控制
6、可编程波的位置控制
四、实验心得
本实验了解了直流伺服电机的控制种类及基本方法，但是对于理论知识认识并不是非常深刻，需要在课后时间自学相关知识，才能更好的掌握。
直流电机伺服系统实验报告
直流电机伺服系统实验报告目录直流电机伺服系统实验报告 (1)实验一、MATLAB仿真实验 (2)1.直流电机的阶跃响应 (2)2.直流电机的速度闭环控制 (2)3.直流电机的位置闭环控制 (7)实验二、直流电机调速系统 (11)1.反馈增益调节 (12)2.抗扰动能力对比 (12)3.比例调节下的特性测试与控制参数优化 (13)4.比例积分调节下的特性测试与控制参数优化 (15)5.测试速度环的速度误差系数(选做) (18)6.思考题 (19)实验三、直流电机位置伺服系统 (20)1.测试位置环的速度误差系数 (20)2.位置环采用比例控制器时的特性 (20)3.位置环采用PI 控制器时的动态特性 (23)4.测试工作台位移与输入电压的静特性 (24)5.思考题 (24)实验总结 (27)实验一、 MATLAB 仿真实验1.直流电机的阶跃响应如下图，对直流电机输入一个阶跃信号，画出阶跃响应曲线，指出主导极点。
利用Simulink 仿真搭建模型：实验结果 阶跃响应曲线两个极点是1210,10000s s =-=-，其中主导极点是110s =-。
2. 直流电机的速度闭环控制如下图，用测速发电机检测直流电机转速，用控制器Gc(s)控制加到电机电枢上的电压。
(1)假设()100c G s =，用Matlab 画出控制系统开环Bode 图，计算增益剪切频率、相位裕量、相位剪切频率、增益裕量：当()100c G s =时，改为单位负反馈，开环传递函数：100()(0.11)(0.0011)(0.00011)G s s s s =+++绘制系统开环Bode 图：利用margin 函数，得到：增益剪切频率784.3434/c rad s ω=，相位裕量48.1370γ=，相位剪切频率3179.7/rad s πω-=，增益裕量11.1214g K =。
(2)通过分析Bode 图，选择合适的常数P K 作为()c G s ，使闭环阶跃响应的最大超调量在0~5%之间：超调量(%)100(1sin )5p M γ≈--，降低最大超调量需要适当提高相位裕量γ，反解得到γ的取值为：64.2°<γ<71.8°这就需要减小p K （但是快速性将降低，稳态误差将增大）。
直流电机转速控制实验报告
计算机控制技术综合性设计实验实验课程：直流电机转速控制实验设计报告学生姓名：学生姓名：学生姓名：学生姓名：指导教师：牛国臣实验时间：年月日直流电机转速控制实验设计报告一、实验目的：1.掌握电机的工作原理。
2.掌握直流电机驱动控制技术。
3.掌握增量式编码器位置反馈原理。
4.熟悉单片机硬件电路设计及编程。
5.实现直流电机的转速控制。
二、实验内容：已知某一直流永磁有刷伺服电机参数如下：设计直流电机转速控制系统。
要求：表1 直流伺服电机参数1.分析并建立电机的数学模型，分别得出在连续控制系统和离散控制系统中对应的传递函数；2.基于MATLAB软件对直流电机进行仿真，并通过PID控制器的参数整定对直流电机进行闭环控制，3.设计直流电机控制硬件电路，主要包括主控模块、电机驱动模块、编码器反馈模块、通信模块、电源模块、显示模块等。
4.对各模块进行单元调试，设计数字PID控制器，并基于A VR单片机编制程序，进行系统联调。
5.最终完成直流电机控制硬件平台的设计、搭建及软件调试，要求有速度设置、显示功能，速度控制误差在1%以内，具有与上位机通讯的接口，能通过上位机方便进行参数设置、速度控制等操作。
三、 实验步骤：1、建立电机的数学模型，得出控制统的传递函数；由直流电机得来的三个方程：n k dt di Li R s u E m m ++=)( i k T M m =f L m T dtdw J T T ++= 、 进行拉式变换得：)()()()(s n k s LSI s I R s U E m m ++=)(s I k T M m =f L m T s JS T T +Ω+=)(带入数据在进行z 变换得: 521039.19252.01394.0459.1)(-⨯+-+=z z z z G 2、.基于MATLAB 软件对直流电机进行仿真（1）连续系统阶跃响应程序为：>> num=[1]num =1>> den=[0.0000000542,0.00061,0.0468]den =0.0000 0.0006 0.0468>> G=tf(num,den)Transfer function:1----------------------------------5.42e-008 s^2 + 0.00061 s + 0.0468>> step(G)>> Gz=c2d(G,0.01,'zoh')Transfer function:11.43 z + 0.06868-----------------z^2 - 0.4618 zSampling time: 0.01>> step(Gz)阶跃响应曲线如图1所示：图1 阶跃响应曲线（2）离散系统的单位阶跃响应程序如下：>> num=[52.756.913];>> den=[1 -0.8009 0.0005123];>> sys=[num,den,0.001];>> dstep(num,den,100)离散系统的阶跃响应曲线如图2所示（T=1ms）：图2 离散系统的阶跃响应曲线（3）PID参数整定1）设D(z)=错误！未找到引用源。
“直流伺服电机系统的PID校正” 实验指导书 - 开放型实验管理系统
开放型实验 “直流伺服电机系统的PID 校正” 实验指导书一、实验目的1. 掌握PID 控制及其校正在控制系统中的应用；2. 熟悉直流伺服电机系统的PID 校正理论；3. 设计并验证PID 校正环节。
二、实验要求1. 根据给定的性能给定的性能指标，采用试凑法设计PID 校正环节，校正未校正系统，并验证。
2. 设未校正系统的开环传递函数为()()()112.01052.010++=s s s G ，设计PID 校正环节，使系统的性能指标达到：调整时间小于2s ，超调量不大于10%，稳态误差不大于1%。
三、实验设备1. GSMT2014 型直流伺服系统控制平台；2. PC 、MATLAB 平台； 四、直流伺服系统控制平台简介实际GSMT2014型直流伺服系统控制平台如图1.1所示。
该平台所使用的直流电机的额定电压为26V ，额定功率为70W ，最高转速为3000r/min ，电机的编码器为1000p/r 。
图1.1 GSMT2014型直流伺服系统控制平台GSTM2014实验平台是基于双电机高性能运动控制器GT400和智能伺服驱动器的直流伺服电机控制系统，由于GSMT2014平台增加了高性能的GT2014运动控制器，可以在MATLAB/simulink 软件下完成实时控制实验掌握通过实验数据来建立系统的数学模型的实验方法，以及现代控制理论的状态反馈法。
五、实验原理1．PID 简介在工业生产过程控制中，常用的基本调节规律有：P ，PI ，PD 和PID 控制。
加入PID 控制后，控制系统如图1.2所示。
图1.2 加入PID 控制器的系统框图1）P 控制器控制器的输出()t u 与误差作用信号()t e 的关系为 ()()t e K t u p =拉普拉斯变换量的形式为 ()()()()11-==pK s E s U s G式中，p K 为比例增益。
在相同的偏差下，p K 越大，输出也越大，因此p K 是衡量比例作用强弱的参数。
直流伺服电机实验报告
直流伺服电机实验报告直流伺服电机实验报告引言：直流伺服电机是一种常见的电动机类型，广泛应用于工业自动化、机械控制和航空航天等领域。
本实验旨在通过对直流伺服电机的测试和分析，了解其性能特点和控制原理。
一、实验目的本实验的主要目的是：1. 理解直流伺服电机的基本原理和工作方式；2. 测试直流伺服电机的性能参数，如转速、转矩和响应时间等；3. 掌握直流伺服电机的控制方法，如位置控制和速度控制。
二、实验装置与步骤1. 实验装置：本实验使用的实验装置包括直流伺服电机、电源、电压表、电流表、转速表和控制器等。
2. 实验步骤：（1）接线：按照实验装置的接线图连接电源、电机和测量仪器。
（2）电机参数测量：通过改变电压和电流的大小，测量直流伺服电机的转速和转矩特性。
（3）控制方法测试：使用控制器对直流伺服电机进行位置控制和速度控制，观察并记录控制效果。
三、实验结果与分析1. 电机参数测量结果：通过改变电压和电流的大小，测量了直流伺服电机在不同工作条件下的转速和转矩。
结果显示，随着电压和电流的增加，电机的转速和转矩也随之增加。
这说明直流伺服电机的性能受电压和电流的影响较大。
2. 控制方法测试结果：通过控制器对直流伺服电机进行位置控制和速度控制，观察了电机的响应时间和控制效果。
结果显示，直流伺服电机对位置控制和速度控制的响应时间较短，控制效果较好。
这说明直流伺服电机具有较高的控制精度和灵敏度。
四、实验结论通过本实验，我们对直流伺服电机的性能特点和控制原理有了更深入的了解。
实验结果表明，直流伺服电机具有较高的转速和转矩，且对位置控制和速度控制具有较好的响应性能。
这使得直流伺服电机在工业自动化和机械控制领域有着广泛的应用前景。
五、实验心得通过本次实验，我深入学习了直流伺服电机的工作原理和控制方法。
在实验过程中，我不仅掌握了实验装置的使用方法，还学会了如何测量和分析电机的性能参数。
这对我今后从事相关领域的研究和工作具有重要意义。
伺服控制系统综合实验.
六、实验报告要求 1、画出原理图。 2、分析原理图的每一个模块工作原理。 3、(计算说明)原理图的每一个模块工作电压。 4、分析原理图整体工作原理(电压、电流反馈起到的作用)。 5、分析直流电动机工作特性。
第二部分：交流电动机变频调速实验
一、实验目的 了解工业现场的控制过程，掌握通用变频器的原理、工程应用及开发。
UF 为电机测速反馈的输入，该电路在用于闭环调节时， 即使没有电流反馈，也能使 系统非常稳定。 （7）结论
直流PWM调速系统与由晶闸管相控整流装置供电的直流调速系统的区别在于主电路和 PWM 控制电路。至于闭环控制系统、静、动态分析，和设计基本相同。在提高主电路驱动 能力，完善相应的保护电路后， PWM系统还可用于一般直流电机的调速。由于PWM 系统 具有上述的诸多优点，在用可控硅直流调速系统难以满足其高技术要求的场合，采用PWM 调速系统是很好的选择。
GM-调制波发生器
TA-电流传感器
DLD-逻辑延时环节
GD-基极发生器
TG-测速发电机
PWM-脉宽调制变换器 FA-瞬时动作的限流保护
ASR-速度调节器
ACR-电流调节器
Un*、Un-转速给定电压和转速反馈电压 Ui*、Ui-电流给定电压和电流反馈电压
图2-2 直流调速实验系统的原理框图
五、实验步骤 1、将电动机与实践系统连接好； 2、接通电源； 3、将所有的扭子开关拨到接通状态(向右)； 4、手动缓慢调节电位器，观察电动机的转动方向及速度变化。
= E (2 t1 – T ) / T
从式中看出，当t1 = T / 2 时， Ud = 0，电机停转。但4 个功率场效应管仍在频繁交替 工作，电枢两端的瞬时电压和瞬时电流都不为零，而是交变的。这样就有如下优点: 1) 可 使电机在四象限中运行; 2) 低速时，每个功率场效应管有较宽的脉宽，保证晶体管可靠导 通; 3) 低速平稳性好，调速比可达10000 左右。最低转速可达0. 1r/ min ，并有一定力矩输 出。
伺服电机实训报告项目小结怎么写
伺服电机实训报告项目小结怎么写一、引言在本次实训项目中，我将深入探讨伺服电机的相关知识，并结合实际操作进行项目小结，以期加深对伺服电机的理解，并总结实训过程中的经验与教训。
二、项目背景伺服电机是一种能够根据控制系统的指令来精确地控制运动的装置，广泛应用于工业自动化、机床、精密加工设备等领域。
本次实训项目的目的在于通过操作实践，掌握伺服电机的基本原理、调试方法以及应用技巧，从而达到提高工程技术人员的实际操作能力和综合素质的目的。
三、实训内容1. 理论学习：通过课堂学习和相关资料阅读，深入理解伺服电机的基本原理和工作机理，包括PID控制、编码器反馈等核心概念。
2. 实际操作：在指导老师的带领下，进行伺服电机的调试、安装与维护等实际操作，了解伺服电机的常见故障及解决方法。
3. 项目实践：结合具体项目案例，对伺服电机在工业自动化控制系统中的应用进行案例分析，并进行实际操作演练。
四、项目小结1. 深度评估：在本次实训项目中，我通过系统学习和实际操作，对伺服电机的原理、调试方法以及应用技巧有了更深入的理解和认识。
在实际操作中，我深刻体会到了伺服电机的高精度、高可靠性和高灵活性，对其在工业自动化领域的重要性有了更清晰的认识。
2. 广度评估：通过实训项目的学习，我对伺服电机在不同行业的应用有了更为全面的了解，包括机床加工、食品包装、印刷设备等领域，从而使我能够更灵活地应对不同的使用场景和需求。
3. 总结回顾：本次实训项目使我对伺服电机的工作原理和应用领域有了更为深刻的认识，并通过操作实践提升了我的专业技能和综合素质。
在未来的工作中，我将能够更好地应用所学知识，为企业的自动化控制系统提供更专业的支持和服务。
五、个人观点和理解通过本次实训项目，我对伺服电机的重要性和广泛应用有了更加深刻的认识。
伺服电机作为工业自动化的重要组成部分，其高精度、高可靠性和高灵活性的特点，为工业生产和制造提供了强大的动力支持。
在未来的工作中，我将不断加强对伺服电机技术的学习和掌握，努力提升自己的专业能力，为工业自动化控制系统的发展贡献自己的力量。
伺服电机直流实验报告(3篇)
第1篇一、实验目的1. 了解伺服电机的工作原理及性能特点。
2. 掌握伺服电机的驱动与控制方法。
3. 通过实验验证伺服电机在直流电源下的运行特性。
二、实验原理伺服电机是一种用于自动控制系统中执行机械运动的电机，其特点是能够精确控制转速、位置和转矩。
直流伺服电机主要由永磁转子、电枢绕组和电刷等部分组成。
当给电枢绕组施加直流电压时，转子在磁场中受力产生转矩，从而使电机旋转。
三、实验设备1. 伺服电机2. 直流电源3. 电机驱动器4. 电流表、电压表5. 万用表6. 电脑及伺服电机控制软件四、实验步骤1. 连接电路：将伺服电机、直流电源、电机驱动器、电流表、电压表等设备按照实验电路图连接好。
2. 启动电机：打开直流电源，观察电机是否能够正常启动。
3. 测量电机参数：使用电流表、电压表和万用表测量电机的电流、电压和电阻等参数。
4. 调整电机转速：通过改变直流电源的输出电压，观察电机转速的变化，记录不同电压下的转速。
5. 控制电机位置：使用伺服电机控制软件，控制电机旋转到指定位置，并记录旋转角度。
6. 测量转矩：在电机旋转过程中，使用扭矩传感器测量电机输出的转矩，记录不同转速下的转矩。
7. 分析实验数据：根据实验数据，分析电机在不同工作条件下的性能特点。
五、实验结果与分析1. 电机启动：实验中，电机在接通直流电源后能够顺利启动。
2. 电机参数测量：通过测量，得到电机在空载和负载条件下的电流、电压和电阻等参数，为后续分析提供依据。
3. 电机转速：实验结果表明，电机转速与直流电源输出电压成正比，当电压升高时，电机转速也随之升高。
4. 电机位置：通过伺服电机控制软件，能够精确控制电机旋转到指定位置，且旋转角度稳定。
5. 电机转矩：实验结果表明，电机转矩与转速成反比，当转速升高时，电机转矩降低。
六、实验结论1. 直流伺服电机能够实现精确控制转速、位置和转矩。
2. 电机转速与直流电源输出电压成正比，转矩与转速成反比。
直流电机的实验报告
直流电机的实验报告2-2直流发电机一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=n N使I L=0，测取U0=f（I f）。
（2）测外特性保持n=n N使I f=I fN，测取U=f（I L）。
（3）测调节特性保持n=n N使U=U N，测取I f=f（I L）。
2、并励发电机实验（1）观察自励过程（2）测外特性保持n=n N使R f2=常数，测取U=f（I L）。
3、复励发电机实验积复励发电机外特性保持n=n N使R f2＝常数，测取U＝f（I L）。
四、实验设备及挂件排列顺序1、实验设备2、屏上挂件排列顺序D55-4，D31、D44、D31、D42、D51五、实验方法1、他励直流发电机（必做）按图1-2-1接线。
图中直流发电机G选用DJ13，其额定值PN＝100W，UN ＝200V，IN＝0.5A，nN＝1600r/min。
直流电动机DJ23-1作为G的原动机（按他励电动机接线）。
涡流测功机、发电机及直流电动机由联轴器同轴联接。
开关S选用D51组件上的双刀双掷开关。
Rf1选用D44的1800Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压法接线。
R1选用D44的180Ω变阻器。
R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
直流伺服电动机机械特性-word
控制电机实验报告实验名称：实验二 直流伺服电动机机械特性测试 院系：信息工程学院 专业：自动化实验参与：指导老师： 日期：20100611实验二 直流伺服电动机机械特性测试一、 实验仪器直流测速发电机 一台 直流电动机 一台 电机及制动控制装置 一台 测速器 一台 导线 若干 万用表 一个二、 实验原理及相关公式电磁感应定律………………………………………………F =Bli电磁转矩……………………………………………………a T I G T Φ= (1) 稳态转矩平衡方程式………………………………………L T T T T =-=02 电压平衡方程式……………………………………………a a a a R I E U += (2) 反电势………………………………………………………e a C E =Φn (3)由（1）、（3）分别可得 Φ=T a G TI e a C E =Φn将以上各式带入（2）中，化简即可得到电动机机械特性曲线所对应的方程，即 。
其中，0n 为该直线在纵坐标上的截距，k 为该直线斜率，k 前的负号表示直线是向下倾斜的。
不同的电枢电压下，电动机的机械特性将有所改变。
但斜率k 和电枢电压a U 无关。
所以对应不同的电枢电压a U 可以得到一组相互平行的机械特性，如下图所示。
电枢电压越大，曲线的位置越高。
图1 不同控制电压时直流伺服电动机机械特性三、实验步骤1、原理图如图2所示，按图连接好电路，所有电阻均设置到最大。
2、变化电枢电压，是电枢电压a U 为80V ，并调节电枢回路上的电阻ΩR 为0Ω。
使电枢电流a I 慢慢增大，并记录相应的转速于表中。
3、重复步骤2，将电压分别设置到80V 、160V ，电阻分别调到0Ω、180Ω，记录相应的数据。
图2 机械特性测试原理图四、实验数据记录、处理、图形绘制由步骤三可得一下数据： 当=1a U 160V ，=o R 0Ω时，当=1a U 160V ，=o R 180Ω时，当=1a U 80V ，=o R 0Ω时，当=1a U 80V ，=o R 180Ω时，上述数据对应的线性方程如下图所示：上述运算所需相关公式：其中，n P =185w ，N n =1600r/min ，N I =1.2A五、讨论由公式 可得： 当 0n =Φe aC U 不变时，该直线在纵坐标上的截距不会变。
直流伺服电机实验报告
Uf=UfN=220V Ua=UN=220V
T(N·m)
1.13
1.00
0.90
0.80
0.70
0.60
n（r/min）
1603
1619
1628
1635
16426
0.87
0.77
0.68
1．用伏安法测电枢的直流电阻Ra
接线原理图见图6-11。
U：可调直流稳压电源。
R：1800Ω磁场调节电阻（MEL-03）。
V：直流电压表（MEL-06）。
A：直流安培表（MEL-06）
M：直流电机电枢
（1）经检查接线无误后，逆时针调节磁场调节电阻R使至最大。直流电压表量程选为300V档，直流安培表量程选为2A档。
Ia(A)
0.78
0.77
0.78
0.78
0.77
0.77
使电动机和测功机脱开，仍保持If＝IfN，在电机空载状态，调节直流稳压电源（或R1阻值），使Ua从UN逐渐减小，记录电动机的n、Ua、Ia并填入表6-5中。
Uf=UfN=220V T=0N・m
n(r/min)
1758
1596
1434
1355
1273
根据以下理论知识：
调节特性在图像中表现为一簇斜线，始动电压Ua0= ,根据实验图像可得随着负载的增大，从原点到始动电压点出现“死区”的现象。
分析：实验所得到的数据与理论相对应，很好的证明了理论假设。
5．实验感想
取三次测量的平均值作为实际冷态电阻值Ra= 。
室温20℃
序号
UM（V）
Ia（A）
直流电机实验报告
直流电机实验报告篇一：并励直流电机实验报告实验二直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN， Rf + rf = C时，η, n ,T 分别随P2 变；机械特性：当U = UN， Rf + rf = C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
二.预习要点三.实验项目1.工作特性和机械特性保持U=UN 和If =IfN 不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN 、If=IfN =常数，T2 =常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
5．直流并励电动机。
6．波形测试及开关板（MEL-05）。
S （2）测取电动机电枢电流Ia、转速n和转矩T2，共取数据7-8组填入表1-8中表1-8 U=UN=220V If=IfN=0.0748A Ka= Ω 2．调速特性（1）改变电枢端电压的调速表1-9 I（2）改变励磁电流的调速一7接线 f：直流电机电枢MEL-09） MEL-03中两Ω电阻并联。
刀双掷开关（MEL-05）六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
