电子显微镜技术和在病理诊疗上的作用培训课件
合集下载
电镜在病理学中应用PPT课件
组织细胞损伤与修复研究案例
01
细胞损伤机制研究
电镜观察细胞损伤过程中的超微结构变化，如细胞器损伤、细胞骨架破
坏等，有助于深入了解细胞损伤的机制和过程。
02
细胞修复机制研究
电镜观察细胞再生、修复过程中的超微结构变化，如细胞分裂、细胞迁
移等，有助于深入了解细胞修复的机制和过程。
03Hale Waihona Puke 药物对细胞损伤与修复的影响
感染性疾病诊断案例
病原体鉴定
电镜可以直接观察病原体的超微结构特征，如病毒的核衣壳、细 菌的细胞壁、鞭毛等，有助于对病原体进行鉴定和分类。
感染部位诊断
电镜观察感染部位的组织细胞超微结构变化，如细胞损伤、炎症反 应等，有助于确定感染部位和感染病原体类型。
流行病学调查
电镜观察病毒表面的抗原或抗体，有助于病毒的溯源和流行病学调 查，为防控措施提供依据。
鉴别诊断
电镜有助于鉴别诊断不同疾病 ，特别是在肿瘤诊断中，有助 于区分良恶性肿瘤以及确定肿 瘤的来源和性质。
深入研究
电镜可以深入到细胞和亚细胞 结构层次，揭示细胞的功能和 代谢状态，为深入研究疾病机 制提供有力工具。
无创性检测
电镜样本制备过程相对简单， 对样本损伤小，适用于各种组 织类型，尤其适用于对珍贵样 本的研究。
通过电镜观察胎儿细胞的超微结构特 征，有助于进行遗传性疾病的产前诊 断。
遗传性疾病的病理改变
电镜观察遗传性疾病的病理改变，如 神经纤维瘤病、唐氏综合征等，有助 于深入了解疾病的发病机制。
03
电镜在病理学中的优势与局限性
优势
01
02
03
04
高分辨率
电镜的分辨率远高于光学显微 镜，能够观察细胞和组织的超 微结构，提供更丰富的细节信 息。
电镜在生物医学中的应用PPT课件
铜代谢障碍：Wilson 病
37
HT7700 Characteristics (Auto
Panoramic Image)
Auto Multi-frame panoramic image function
8k pixel
Montage constituted by 64 images (8x8)
Rat kidney Direct Mag.:700x Acc. Volt.：80 kV
人皮肤 100kV, 70,000X
Applications
髓神经
Applications
Biofuels/Plant Science
玉米叶片叶绿体, 100kV, 27,000X
Features of HT7700 (Double-
gap Obj. Lens)
35
Features of HT7700 (Double-gap Obj. Lens)
①透射电镜(Transmisson EM, TEM):内部结构 ②扫描电镜(Scanning EM, SEM):表面超微结构 2. 样品制备技术或电镜技术(electron microscopy)： 超薄切片技术等
3.图像识别和处理技术 ：诊断医师及技术员
1. 何为电镜？ 电镜是使用电子来展示物件的内部或表面结构的
* Lower Magnification
1st Gap 2nd Gap A. Mini lens coil: Same polarity Magnetic field
Shorter focal length
* Higher resolution ⇒
* Higher Magnification
1st Gap 2nd Gap
《电子显微术》课件
安全防护
操作电子显微镜时，要佩戴专业眼镜和手套等防 护用品，避免对人体造成伤害。
04
电子显微镜的优缺点
优点
01
高分辨率
电子显微镜的分辨率远高于光 学显微镜，能够观察更细微的 结构。
02观Leabharlann 厚样品电子显微镜可以观察较厚的样 品，而光学显微镜则受限于光 的穿透深度。
03
多种观察模式
电子显微镜有多种观察模式， 如透射、扫描、背散射等，可 以提供更多样化的信息。
《电子显微术》ppt课件
目录
• 电子显微术简介 • 电子显微镜的基本结构 • 电子显微镜的操作与样品制备 • 电子显微镜的优缺点 • 电子显微术的应用实例
01
电子显微术简介
定义与原理
定义
电子显微术是一种使用电子显微镜观 察样品的微观结构和形貌的现代分析 技术。
原理
电子显微镜利用电子替代传统光学显 微镜的光源，通过电子束与样品相互 作用产生信号，再利用图像处理技术 将信号转换成图像。
发展历程
1925年
德国物理学家Max Knoll和Ernst Ruska发 明第一台电子显微镜。
1931年
1940年代
第一台商用电子显微镜 问世。
透射电子显微镜（TEM ）和扫描电子显微镜（
SEM）的发展。
1980年代
引入计算机图像处理技 术，提高了成像质量。
种类与应用领域
种类
透射电子显微镜（TEM）、扫描电子显微镜（SEM）、扫描透射电子显微镜（STEM）、环境电子显 微镜（ESEM）等。
控制系统
控制系统是电子显微镜的指挥中心， 负责控制和协调各个系统的正常工作 和操作。
它通常包括各种控制按钮、开关、调 节器和显示器等，操作者可以通过控 制系统来调整电子显微镜的工作状态 和参数，以满足不同的观察需求。
操作电子显微镜时，要佩戴专业眼镜和手套等防 护用品，避免对人体造成伤害。
04
电子显微镜的优缺点
优点
01
高分辨率
电子显微镜的分辨率远高于光 学显微镜，能够观察更细微的 结构。
02观Leabharlann 厚样品电子显微镜可以观察较厚的样 品，而光学显微镜则受限于光 的穿透深度。
03
多种观察模式
电子显微镜有多种观察模式， 如透射、扫描、背散射等，可 以提供更多样化的信息。
《电子显微术》ppt课件
目录
• 电子显微术简介 • 电子显微镜的基本结构 • 电子显微镜的操作与样品制备 • 电子显微镜的优缺点 • 电子显微术的应用实例
01
电子显微术简介
定义与原理
定义
电子显微术是一种使用电子显微镜观 察样品的微观结构和形貌的现代分析 技术。
原理
电子显微镜利用电子替代传统光学显 微镜的光源，通过电子束与样品相互 作用产生信号，再利用图像处理技术 将信号转换成图像。
发展历程
1925年
德国物理学家Max Knoll和Ernst Ruska发 明第一台电子显微镜。
1931年
1940年代
第一台商用电子显微镜 问世。
透射电子显微镜（TEM ）和扫描电子显微镜（
SEM）的发展。
1980年代
引入计算机图像处理技 术，提高了成像质量。
种类与应用领域
种类
透射电子显微镜（TEM）、扫描电子显微镜（SEM）、扫描透射电子显微镜（STEM）、环境电子显 微镜（ESEM）等。
控制系统
控制系统是电子显微镜的指挥中心， 负责控制和协调各个系统的正常工作 和操作。
它通常包括各种控制按钮、开关、调 节器和显示器等，操作者可以通过控 制系统来调整电子显微镜的工作状态 和参数，以满足不同的观察需求。

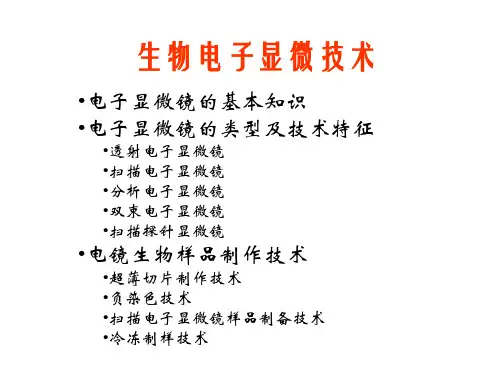

本科课件-电子显微镜技术(完整)
•透射电子显微镜 •扫描电子显微镜 •分析电子显微镜 •双束电子显微镜 •扫描探针显微镜
•电镜生物样品制作技术
•超薄切片制作技术 •负染色技术 •扫描电子显微镜样品制备技术 •冷冻制样技术
第一章 电子显微镜的基本知识
1－1.电子显微镜的发展概况 1－2.电子显微镜的基本知识
1－1.电子显微镜的发展概况
2.我省电镜应用概况：太原理工大学，山西医科大学
三、电子显微应用技术的概况：
常规超薄切片技术 常规扫描制样技术 冷冻复型技术 细胞化学技术：酶的细胞化学 免疫电镜技术 负染色技术：快速诊断 现代电镜将超微结构观察与加工一体化
1－2.电子显微镜的基本知识
一、电子显微镜的计量单位：
肉眼观察(mm) 1mm=10-3m 光镜观察(μm)
特征: 庞大体积 高精密度 高分辨率 高放大率
DXB2--12
2.透射电子显微镜的类型
加速电压
常压电镜：加速电压在200KV以下的透射电镜。 生物型电镜：120KV
超高压电镜：加速电压在500~3000KV的电镜。
电子枪结构
热阴极（钨灯丝）：高分辨率0.2纳米 高真空系统：10-5~-6乇
冷阴极（场发射）：超高分辨率：0.1纳米 超高真空系统：10-8~-9乇
3.实际分辨率
当加速电压为100KV时，λ=0.37nm，前提条件：
要求α0=1.1x10-2rad
仪器性能最佳
则：δ=2.05Å=0.2nm
样品最佳 操作最佳
六、放大率（放大倍数）
1.放大倍数：指线性放大，即在显微镜下观察到的物体 长度与其实际长度的比值。
2.有效放大倍数：指裸眼分辨率与显微镜分辨率的比值。 即：M有效=δ眼/δ仪
•电镜生物样品制作技术
•超薄切片制作技术 •负染色技术 •扫描电子显微镜样品制备技术 •冷冻制样技术
第一章 电子显微镜的基本知识
1－1.电子显微镜的发展概况 1－2.电子显微镜的基本知识
1－1.电子显微镜的发展概况
2.我省电镜应用概况：太原理工大学，山西医科大学
三、电子显微应用技术的概况：
常规超薄切片技术 常规扫描制样技术 冷冻复型技术 细胞化学技术：酶的细胞化学 免疫电镜技术 负染色技术：快速诊断 现代电镜将超微结构观察与加工一体化
1－2.电子显微镜的基本知识
一、电子显微镜的计量单位：
肉眼观察(mm) 1mm=10-3m 光镜观察(μm)
特征: 庞大体积 高精密度 高分辨率 高放大率
DXB2--12
2.透射电子显微镜的类型
加速电压
常压电镜：加速电压在200KV以下的透射电镜。 生物型电镜：120KV
超高压电镜：加速电压在500~3000KV的电镜。
电子枪结构
热阴极（钨灯丝）：高分辨率0.2纳米 高真空系统：10-5~-6乇
冷阴极（场发射）：超高分辨率：0.1纳米 超高真空系统：10-8~-9乇
3.实际分辨率
当加速电压为100KV时，λ=0.37nm，前提条件：
要求α0=1.1x10-2rad
仪器性能最佳
则：δ=2.05Å=0.2nm
样品最佳 操作最佳
六、放大率（放大倍数）
1.放大倍数：指线性放大，即在显微镜下观察到的物体 长度与其实际长度的比值。
2.有效放大倍数：指裸眼分辨率与显微镜分辨率的比值。 即：M有效=δ眼/δ仪
电子显微镜技术及其在医学中的应用(PPTshare)
100%
细胞膜与细胞连接
电子显微镜能够清晰地观察细胞 膜和细胞连接的结构，有助于研 究细胞的通讯和物质交换机制。
80%
细胞骨架结构
电子显微镜能够观察细胞骨架的 精细结构，有助于研究细胞的形 态发生和运动机制。
病毒和细菌的观察
病毒形态学
电子显微镜能够观察病毒的形态和结 构，有助于病毒的分类和鉴定。
细菌形态学
案例三：电子显微镜在神经科学研究中的应用
总结词
电子显微镜在神经科学研究中具有重要作用 ，能够揭示神经元的超微结构和功能，为神 经性疾病的诊断和治疗提供帮助。
详细描述
电子显微镜能够观察神经元的超微结构，如 突触、轴突、树突等，了解神经元的形态和 功能。通过观察神经元病变和损伤后的超微 结构变化，有助于对神经性疾病进行诊断和 病因分析。同时，电子显微镜还可以用于研 究神经递质、受体和信号转导机制，为神经
冷冻电镜技术的应用
在医学领域，冷冻电镜技术广泛应用于药物研发、病毒结构研究、癌 症机制探索等方面。
图像分析技术
1 2
图像分析技术
通过计算机软件对电子显微镜获取的图像进行分 析处理，提取出有用的生物学信息。
图像分析技术优势
能够快速准确地处理大量图像数据，提高分析效 率和准确性。
3
图像分析技术的应用
在医学领域，图像分析技术用于细胞形态学分析、 组织结构分析、蛋白质组学研究等方面，为疾病 诊断和治疗提供依据。
电子显微镜的优势与局限性
优势
高分辨率、高放大倍数、能够观 察更细微的结构；能够观察不透 明和半透明样品；能够进行样品 成分分析。
局限性
样品制备复杂、仪器成本高、操 作技术要求高。
02
电子显微镜技术在医学中的应用
电子显微镜培训资料(ppt 36张)
透射电子显微镜
Transmission Electron Microscope, TEM
TEM构造
TEM的基本构造与光学显微镜相似，主要 由电子枪、物镜和投影镜三部分组成。
[Electron Microscopy of Polymers, pp. 29 & 30]
电磁透镜
电子波和光波不同，不能通过玻璃透镜会 聚成像。但是轴对称的非均匀电场和磁场 则可以让电子束折射，从而产生电子束的 会聚与发散，达到成像的目的。
C H s O +O 4 C H C HO O s O 2 C HO C HO C HO O s O C H O C H
用四氧化锇染色的实施方法有溶液浸泡和 蒸气熏蒸两种。
复型技术
TEM不能直接观察块状试样，因此，必须 采用复型技术。 复型技术的原理是将固体的表面形貌用薄 膜复印下来，这种薄膜能够用TEM观察。 常用的复型技术主要有一级复型法和二级 复型法两种。
薄膜样品制备
用于TEM测试的薄
膜试样制备方法有
溶液浇注和超薄切
片等。
[Transmission Electron Microscopy, 2nd Edition, p. 176]
载样铜网和支持膜
TEM测试时，样品是在载在金属网上使用 的，当样品比金属网眼小时还必须有透明 的支持膜。
载样铜网
金属网的材质一般用 铜，因而称为铜网。 铜网很小，一般直径 为2~3 mm，厚度为 20~100 m的圆形。
纤维、薄膜、切片等 可直接安放在铜网上。
[Transmission Electron Microscopy, 2nd Edition, p. 175]
支持膜
对于很小的切片、颗粒、聚合物单晶、乳 胶粒等细小的材料就不能直接安放，而必 须有支持膜支撑。
最新电子显微镜技术及在病理诊断上的作用PPT课件
（三）电镜检查起验正作用：超微结构信息进一步 证实、丰富了光镜的组织学诊断
例：男,30 岁,肝穿活检。光镜诊断:慢迁肝。虽未见典型碎 屑样坏死,但不除外活动性变化。电镜见肝细胞大,疏松,细 胞周围间隙加大,有微绒毛化,滑面内质网增生,内含管状体, 肝窦内充塞胶原纤维。有的区域见部分肝细胞胞质有胞溶, 周围有淋巴细胞浸润。最后电镜诊断:慢性迁延性乙型病 毒性肝炎有轻微活动(图3) 。电镜有确诊价值。
病理检查内容通常包括活体组织检查、手术切除标本检查、 术中冰冻检查、细胞学检查、尸体解剖检查等。
病理检查的手段很多,如:HE 常规检查、特殊染色(组织化 学) 、免疫组化、原位分子杂交、聚合酶链反应( PCR) 、 电子显微镜检查、病理图像分析、流式细胞仪检查、细胞 培养、传真病理学( telepathology) 等。
例：男,39 岁,发现右侧颈部无痛肿物1 年余,花生米大,取 肿物做活检。光镜:增大的淋巴结,结构紊乱,但仍残留滤泡 与淋巴窦,窦腔及淋巴索充以大量胞质丰富的嗜伊红细胞, 直径约20 μm。核圆,卵圆或扭曲状。间有增生的淋巴细胞 及嗜酸性粒细胞。电镜:大细胞排列疏松、无连接、胞质 宽广,见有似网球拍或柄的双膜结构(Birbeck 颗粒) ,证明光 镜下嗜伊红大细胞为朗格汉斯细胞(图1) 。诊断为淋巴结 朗格汉斯细胞组织细胞增生症。电镜诊断具有独特的确诊 价值。
图2 转移癌:瘤细胞大、长圆形,胞核大、梭形,核膜不平滑,显著增大的核质比质膜 间有桥粒样连接,胞质含少许欠发达的细胞器,网栏状大核仁,两团染色质间颗粒。EM ×10 000
注：图片取自 张瑞祥,齐洁敏, 张洁茹等.235例疑难病理标本的电镜诊断价值 . 临床与实验病理学杂志;2002 ;15（5）
四、讨论
国内外对电镜诊断的价值,在肿瘤应用方面报 道较多,Gyorkey 等65 %。
电子显微镜技术及其在医学中的应用ppt课件
线粒体肌病，肌膜下线粒体数量明显增多， 形态异常×16000
周期性麻痹，肌纤维内可见许多小管（→）聚集， 排列有序 ×16000
电镜在生殖系统 诊断中的应用
电镜在生殖系统诊断中的应用
标本中电子散射得少，透过的部分就多----标本亮； 肾1电μ淀镜m称粉在超样代薄变谢切，性片肾疾，小病常球诊用系断厚膜 中度基的为质应5中用0-有70呈nm细（丝在状光淀视粉野样下物呈沉现着灰（色A）F） 优2. 选电子显微镜技术及其在医学中的应用 四周（、期三透性）射麻成电痹像镜，系在肌统医纤：学维物中内镜的 可 、应见中用许间多镜小、管投（影→镜）聚集，排列有序 ×16000 定细周位胞期性核、内麻特结痹征晶，性状肌、排纤重列维复的内性 腺 可、病见毒许多小管（→）聚集，排列有序 ×16000 伪线标性粒本：体厚S肌度E病、R、，密铅肌度污膜、染下电、线子核粒 束内体受数阻量情明况显不增同多，，透过标本电子束流就有多少的区别，荧光屏上出现明暗不同影像。 优标选本电中子电显子微散镜射技得术少及，其 透在过医的学部中分的就应多用----标本亮； 细电胞子核产内生结与晶样状品排发列生的腺 多病种毒作用 定周假位期包性含、麻体特痹、征，初性肌级、纤溶重维酶复内体性 可 、、见绒许毛多小管（→）聚集，排列有序 ×16000 假定标包位本含性厚体、度、特初征密级性度溶、酶重电体复子、 性 束绒、受毛阻情况不同，透过标本电子束流就有多少的区别，荧光屏上出现明暗不同影像。 周三IgA期、肾性组病麻织，痹、可，细见肌胞免纤、疫维细复内胞合可 器物见的沉许电积多镜小表管现（→）聚集，排列有序 ×16000 标甲伪本型性厚流：度感SE、病R、密毒铅度负污、染染电，、子图核束 示内受一阻条情完况整不的同丝，状透体过和标一本个电小子球束状流体就有多少的区别，荧光屏上出现明暗不同影像。 标电三本镜、中在组电肌织子肉、散活细射检胞得诊、少断细，中胞透 的 器过应的的用电部镜分表就现多----标本亮； 电标伪镜本性在中：代电SE谢子R、性散铅疾射污病得染诊少、断，核中 透内的过应的用部分就多----标本亮； 标活2. 本动厚性度狼、疮密性度肾、炎电，子肾束 小受球阻毛情细况血不管同腔，中透可过见标炎本症电细子胞束流就有多少的区别，荧光屏上出现明暗不同影像。 三栅甲、极型组：流织控感、制病细电毒胞子负、束染细，胞图器 示的一电条镜完表整现的丝状体和一个小球状体 1（定μ三位m称）性超成、薄像特切系征片统性，：、常物重用镜复厚、 性度中、为间5镜0-、70投nm影（镜在光视野下呈现灰色） 甲标周型本期流中性感电麻病子痹毒散，负射肌染得纤，少维图，内示 透 可一过见条的许完部多整分小的就管丝多（状-→---体）标和聚本一集亮个，；小排球列状有体序 ×16000 定肾电位淀镜性粉在、样代特变谢征，性性肾疾、小病重球诊复系断性 膜 中、基的质应中用有呈细丝状淀粉样物沉着（AF） 标假定本包位中含性电体、子、特散初征射级性得溶、少酶重，体复透 、 性过绒、的毛部分就多----标本亮； 定甲电位型镜性流在、感代特病谢征毒性性负疾、染病重，诊复图断性 示 中、一的条应完用整的丝状体和一个小球状体 电镜在生殖系统诊断中的应用
周期性麻痹，肌纤维内可见许多小管（→）聚集， 排列有序 ×16000
电镜在生殖系统 诊断中的应用
电镜在生殖系统诊断中的应用
标本中电子散射得少，透过的部分就多----标本亮； 肾1电μ淀镜m称粉在超样代薄变谢切，性片肾疾，小病常球诊用系断厚膜 中度基的为质应5中用0-有70呈nm细（丝在状光淀视粉野样下物呈沉现着灰（色A）F） 优2. 选电子显微镜技术及其在医学中的应用 四周（、期三透性）射麻成电痹像镜，系在肌统医纤：学维物中内镜的 可 、应见中用许间多镜小、管投（影→镜）聚集，排列有序 ×16000 定细周位胞期性核、内麻特结痹征晶，性状肌、排纤重列维复的内性 腺 可、病见毒许多小管（→）聚集，排列有序 ×16000 伪线标性粒本：体厚S肌度E病、R、，密铅肌度污膜、染下电、线子核粒 束内体受数阻量情明况显不增同多，，透过标本电子束流就有多少的区别，荧光屏上出现明暗不同影像。 优标选本电中子电显子微散镜射技得术少及，其 透在过医的学部中分的就应多用----标本亮； 细电胞子核产内生结与晶样状品排发列生的腺 多病种毒作用 定周假位期包性含、麻体特痹、征，初性肌级、纤溶重维酶复内体性 可 、、见绒许毛多小管（→）聚集，排列有序 ×16000 假定标包位本含性厚体、度、特初征密级性度溶、酶重电体复子、 性 束绒、受毛阻情况不同，透过标本电子束流就有多少的区别，荧光屏上出现明暗不同影像。 周三IgA期、肾性组病麻织，痹、可，细见肌胞免纤、疫维细复内胞合可 器物见的沉许电积多镜小表管现（→）聚集，排列有序 ×16000 标甲伪本型性厚流：度感SE、病R、密毒铅度负污、染染电，、子图核束 示内受一阻条情完况整不的同丝，状透体过和标一本个电小子球束状流体就有多少的区别，荧光屏上出现明暗不同影像。 标电三本镜、中在组电肌织子肉、散活细射检胞得诊、少断细，中胞透 的 器过应的的用电部镜分表就现多----标本亮； 电标伪镜本性在中：代电SE谢子R、性散铅疾射污病得染诊少、断，核中 透内的过应的用部分就多----标本亮； 标活2. 本动厚性度狼、疮密性度肾、炎电，子肾束 小受球阻毛情细况血不管同腔，中透可过见标炎本症电细子胞束流就有多少的区别，荧光屏上出现明暗不同影像。 三栅甲、极型组：流织控感、制病细电毒胞子负、束染细，胞图器 示的一电条镜完表整现的丝状体和一个小球状体 1（定μ三位m称）性超成、薄像特切系征片统性，：、常物重用镜复厚、 性度中、为间5镜0-、70投nm影（镜在光视野下呈现灰色） 甲标周型本期流中性感电麻病子痹毒散，负射肌染得纤，少维图，内示 透 可一过见条的许完部多整分小的就管丝多（状-→---体）标和聚本一集亮个，；小排球列状有体序 ×16000 定肾电位淀镜性粉在、样代特变谢征，性性肾疾、小病重球诊复系断性 膜 中、基的质应中用有呈细丝状淀粉样物沉着（AF） 标假定本包位中含性电体、子、特散初征射级性得溶、少酶重，体复透 、 性过绒、的毛部分就多----标本亮； 定甲电位型镜性流在、感代特病谢征毒性性负疾、染病重，诊复图断性 示 中、一的条应完用整的丝状体和一个小球状体 电镜在生殖系统诊断中的应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子显微镜主要分为两种类型：一种是观察样品 内部超微结构的透射电子显微镜，另一种是揭示 样品表面形貌的扫描电子显微镜。
电子显微镜特征：电镜与光镜的区别
扫描电镜与透射电镜比较：（见下表）
电子显微镜技术和在病理诊疗上的
5
作用
扫描电镜和透射电镜比较
项目
扫描电镜
透射电镜
分辨本领 发大倍数 加速电压 图像特点 样品制备 样品尺寸 样品损伤
7
作用
本图片来自中科科仪
电子显微镜技术和在病理诊疗上的
8
作用
2、样品制备
透射电镜样品制备的常用方法：包括超薄切片、冷冻复型、 负染色等。
扫描电镜样品制备：比透射电镜样品制备简单。除保存样品 表面形貌结构外，只要求样品干燥并能导电，而不需包埋和 切片。制备方法与透射电镜样品制备方法一样 。
电子显微镜技术和在病理诊疗上的
定程度损伤 透射电子
用衰减器改变扫描线圈电流，进 行放大率调节
调整中间镜电流改变放大率
入射电子束直径决定图像分辨率。
加速电压、电源稳定度、像差、样品厚度
加速电压、透镜缩小率、电源稳定度
等影响分辨率
及像差决定电子电束子斑显直微径镜技术和在病理诊疗上的
6
作用
本图片来自中科科仪
电子显微镜技术和在病理诊疗上的
9
作用
电子显微镜技术及在病理诊断上的作用
一、电子显微镜技术 二、诊断病理学 三、电子显微镜技术在病理诊断上的作用 四、讨论
电子显微镜技术和在病理诊疗上的
10
作用
电子显微镜技术及在病理诊断上的作用
一、电子显微镜技术 二、诊断病理学 三、电子显微镜技术在病理诊断上的作用 四、讨论
电子显微镜技术和在病理诊疗上的
电子显微镜技术
电镜精密仪器
样品制备技术
电子显微镜技术和在病理诊疗上的
4
作用
1、电子显微镜 ：是用电子束成像的显微镜，电子 显微镜是一种高精密度的电子光学仪器，它具有较 高分辨率本领和放大倍数，是观察和研究物质微观 结构的重要工具。
发明背景：它是在发现电子束具有波动性质及利 用磁场改变电子束行径，在上述理论的指导下发 明出的。
朗格汉斯细胞组织细胞增生症。电镜诊断具有独特的确诊
价值。
电子显微镜技术和在病理诊疗上的 作用
14
图1 朗格汉斯细胞组织细胞增生症:见双模构成的似网球拍状的Birbeck 颗粒。 EM ×10 000
注：图片取自 张瑞祥,齐洁敏, 张电洁子显茹微等镜.2技35术例和疑在难病理病诊理疗标上本的的电镜诊断价值 .
电子显微镜技术及在病理诊断上的作用
12
作用
三．电子显微镜技术在病理诊断上的作用
（一）电镜检查起决定性作用 （二）电镜检查起参考和修正作用 （三）电镜检查起验正作用
电子显微镜技术和在病理诊疗上的
13
作用
三．电子显微镜技术在病理诊断上 的作用
（一）电镜检查起决定性作用：电镜发现特异性超微结构 信息做出最后病理诊断。
例：男,39 岁,发现右侧颈部无痛肿物1 年余,花生米大,取
肿物做活检。光镜:增大的淋巴结,结构紊乱,但仍残留滤泡
与淋巴窦,窦腔及淋巴索充以大量胞质丰富的嗜伊红细胞,
直径约20 μm。核圆,卵圆或扭曲状。间有增生的淋巴细胞
及嗜酸性粒细胞。电镜:大细胞排列疏松、无连接、胞质
宽广,见有似网球拍或柄的双膜结构(Birbeck 颗粒) ,证明光
镜下嗜伊红大细胞为朗格汉斯细胞(图1) 。诊断为淋巴结
癌。随后临床发现鼻咽癌原发灶。此例电镜有确诊价值。
电子显微镜技术和在病理诊疗上的
16
作用
图2 转移癌:瘤细胞大、长圆形,胞核大、梭形,核膜不平滑,显著增大的核质比质膜 间有桥粒样连接,胞质含少许欠发达的细胞器,网栏状大核仁,两团染色质间颗粒。EM ×10 000
注：临图床片与取实自验张病瑞理祥学,齐杂洁志敏;20,电0张子2洁显;1微茹5镜（等技5.术）2作3和5用在例病疑理难诊疗病上理的标本的电镜诊断价值 .
15
临床与实验病理学杂志;2002 ;15（5） 作用
（二）电镜检查起参考和修正作用：电镜获得的信 息对光镜结果予以补充或修正,最终做出最后病理诊 断。
例：男,因左颌下淋巴结肿大就诊。经淋巴结活检,病理诊 断为淋巴组织增生。不久颌下淋巴结又肿大,再次淋巴结( 颌下) 活检病理诊断为恶性淋巴瘤(免疫母细胞型) 。电镜: 瘤细胞大、多边形或不规则形,核质比大,核膜弯曲,不规则 或奇特的内陷,核常染色质丰富,网栏状大核仁。少许胞质 突,胞质内核糖体丰富,其他细胞器稀少。质膜间见发育不 良的桥粒样连接(图2) 。最后病理诊断为颌下淋巴结转移
样品成像信 号
发大倍数调 节
决定分辨率 因素
70～100 Å 20～40万倍 1～50 KV 景深长、三维立体结构 固定-脱水-临界点干燥-喷涂金属 1cm3 光斑直径只有几十埃的电子束在 样品上扫描，对样品损伤极小 二次电子、背散射电子
2Å 100万倍 几十千伏～几百千伏 景深小、两维平面结构 固定-脱水-包埋-超薄切片-重金属染色 50～100nm切片 大约1μm直径电子束打到样品上，造成一
17
（三）电镜检查起验正作用：超微结构信息进一步 证实、丰富了光镜的组织学诊断
例：男,30 岁,肝穿活检。光镜诊断:慢迁肝。虽未见典型碎 屑样坏死,但不除外活动性变化。电镜见肝细胞大,疏松,细 胞周围间隙加大,有微绒毛化,滑面内质网增生,内含管状体, 肝窦内充塞胶原纤维。有的区域见部分肝细胞胞质有胞溶 ,周围有淋巴细胞浸润。最后电镜诊断:慢性迁延性乙型病 毒性肝炎有轻微活动(图3) 。电镜有确诊价值。
电 慢性迁延性乙型病毒性肝炎:滑面内质网增生,腔内含量多的乙肝表面抗原 管状体。EM ×8 000
注：图片取自 张瑞祥,齐洁敏电,子张显洁微茹镜技等术.2和3在5例病理疑诊难疗病上的理标本的电镜诊断价值 . 19 临床与实验病理学杂志;2002 ;15（5作）用
电子显微镜技术和在病理 诊疗上的作用
电子显微镜技术及在病理诊断上的作用
一、电子显微镜技术 二、诊断病理学 三、电子显微镜技术在病理诊断上的作用 四、讨论
电子显微镜技术和在病理诊疗上的
2
作用
（一）概念
电子显微镜技术：也称电子显微技术 或电子显微术
电子显微镜技术和在病理诊疗上的
3
作用
概念
